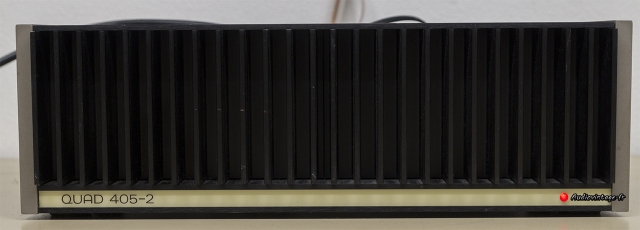

Encore de l’autre côté de la manche avec un classique anglais, le Quad 405-2.

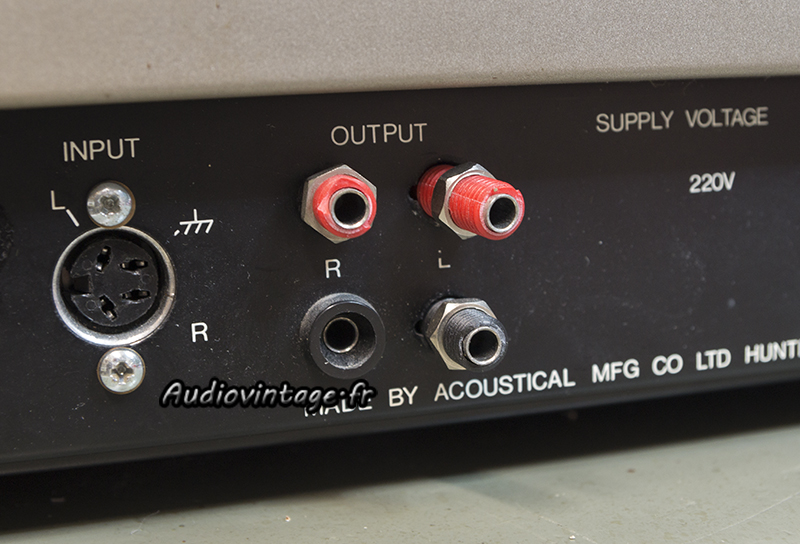

L’appareil fonctionne encore. Il est équipé de nombreux condensateurs chimiques en bout de course et les fiches bananes femelles de connexion aux haut-parleurs sont brisées.

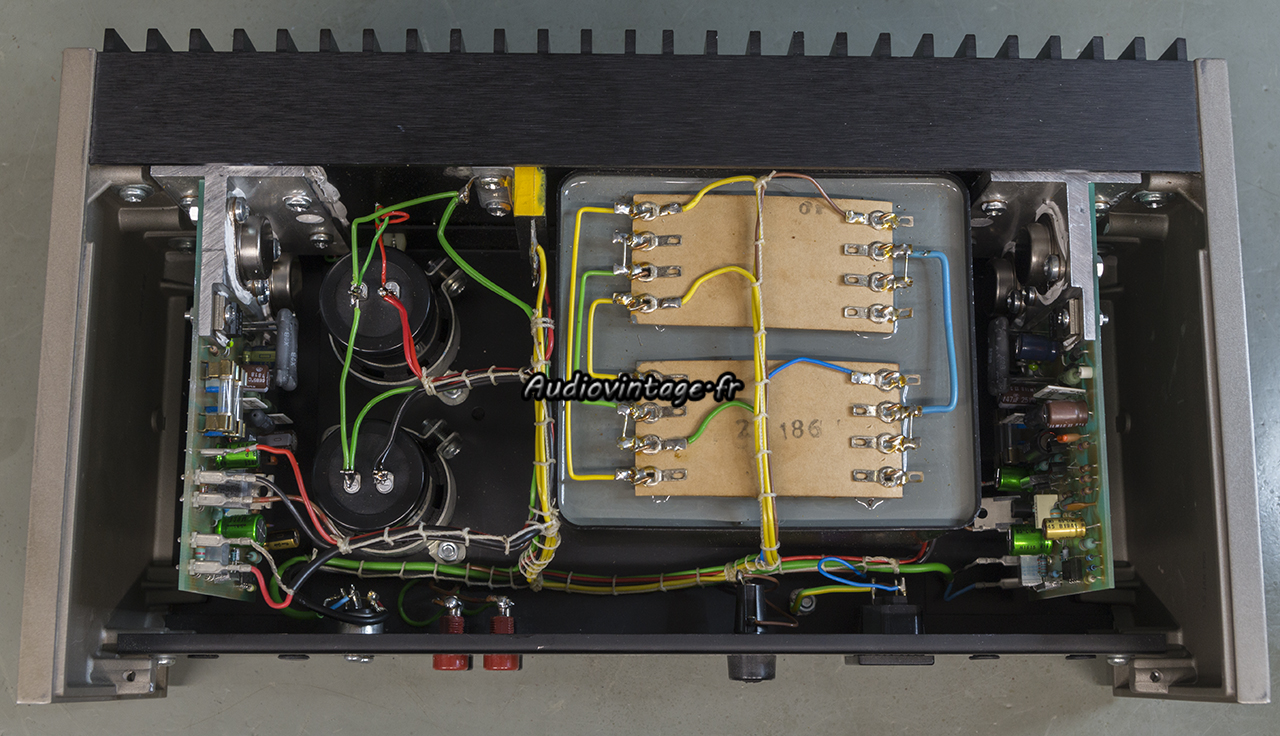

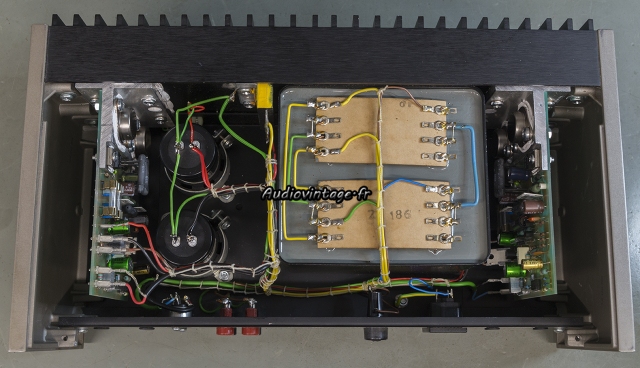

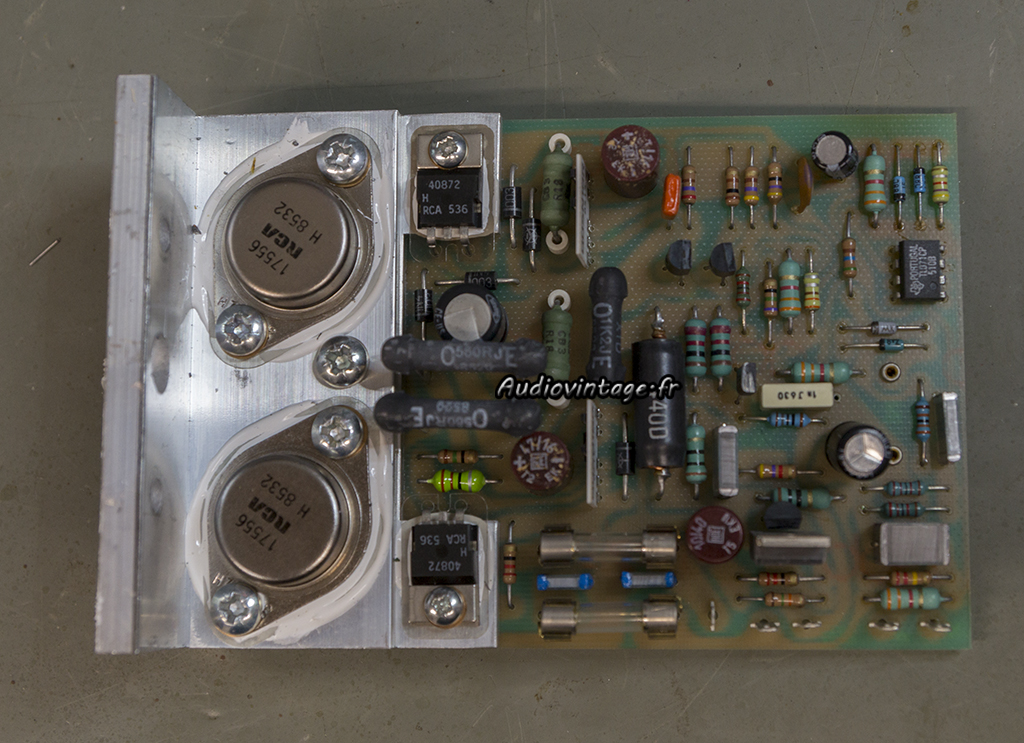

Démontage d’un circuit d’amplification.

Remplacement de tous les condensateurs chimiques et vérifications diverses.

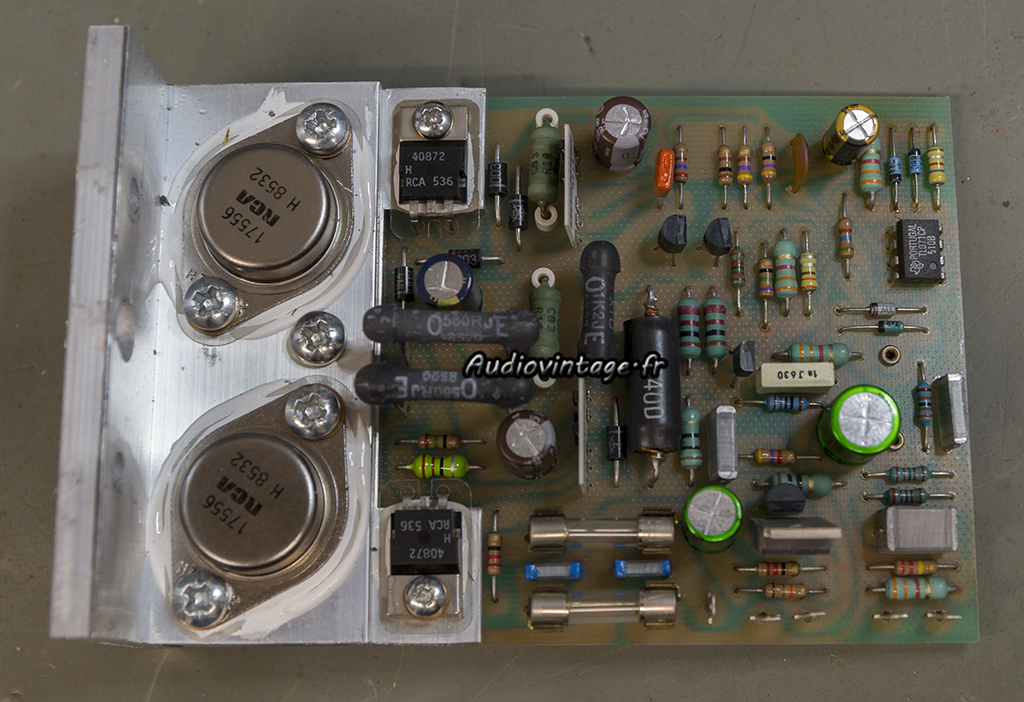

Le second circuit reçoit des soins identiques.

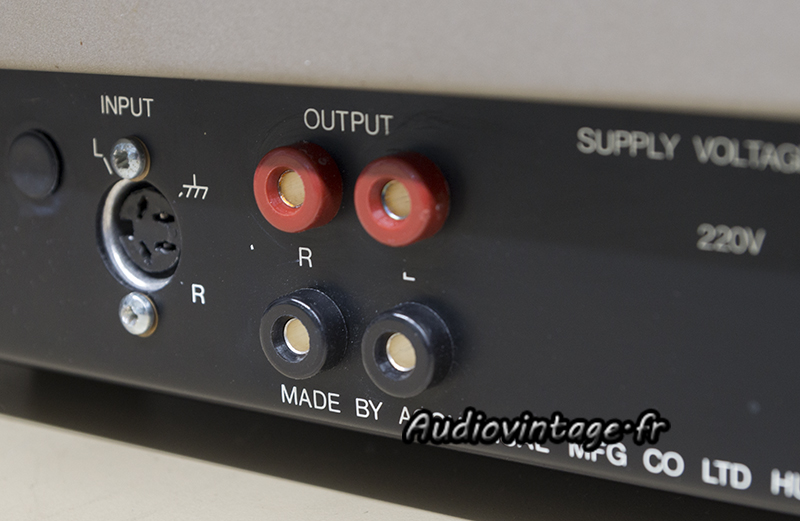

Les fiches bananes femelles sont remplacées.

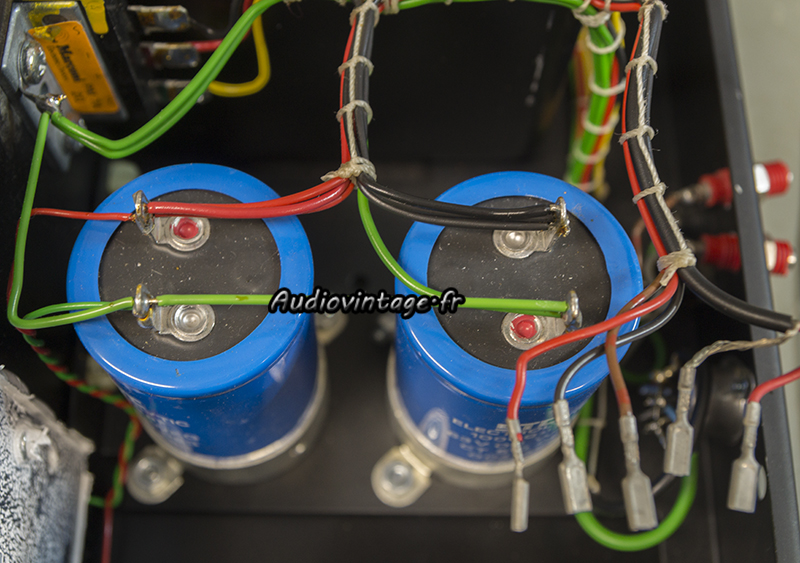

Les condensateurs de filtrage vont prendre une retraite bien méritée.

Les nouveaux sont en place, montés dans des adaptateurs réalisés en impression 3D.
Terminé.

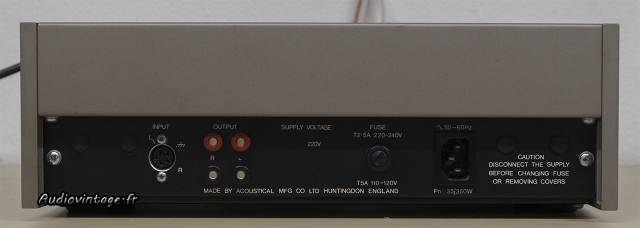

Connectique.

Les mesures :

Distorsion à 2x1w sous 8 ohms.

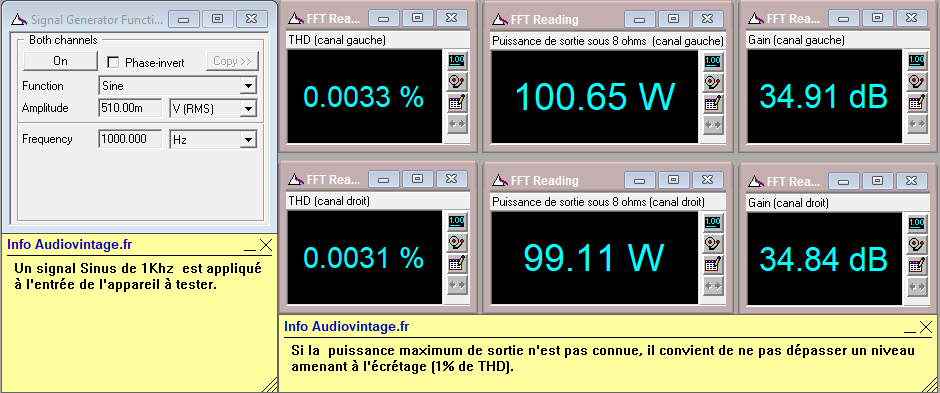

Distorsion à 2x100w sous 8 ohms.

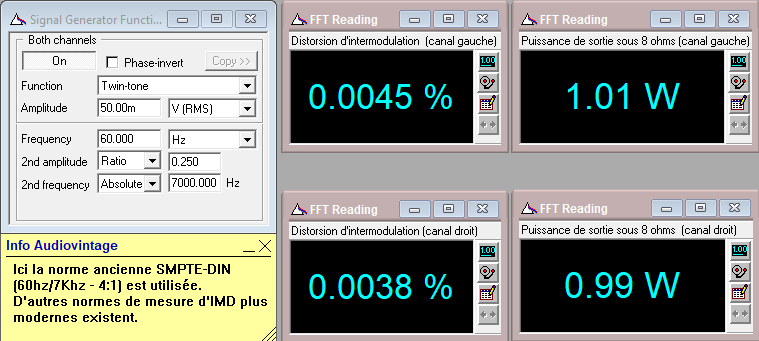

Distorsion d’intermodulation à 2x1w sous 8 ohms.

Puissance de sortie sous 8ohms à l’écrêtage en IMD.

Réponse en fréquence à 2x1w sous 8 ohms.

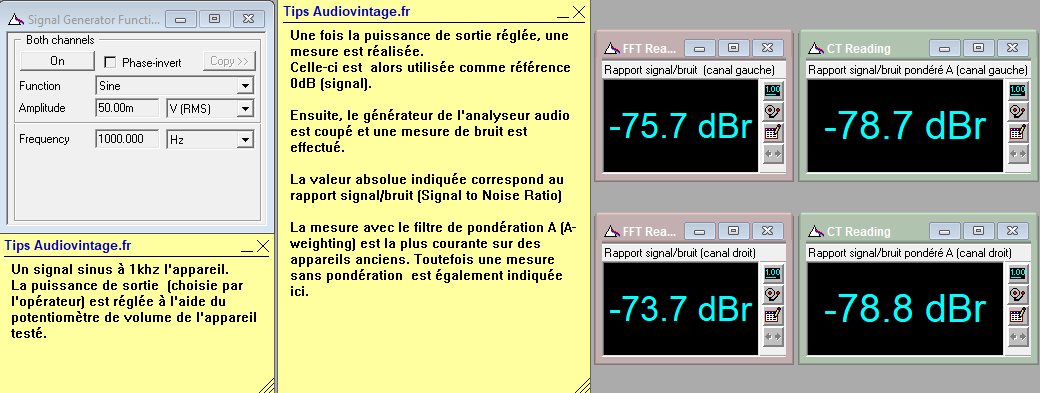

Rapport signal bruit à 2x1w sous 8 ohms.

Rapport signal bruit à 2x100w sous 8 ohms.

Les mesures à l’oscilloscope :

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
