Revox B750

Revox B750 : design Revox par excellence.
Le B750 a été un beau succès pour la marque Revox. Voici la remise en état d’un exemplaire de la première version (MKI).

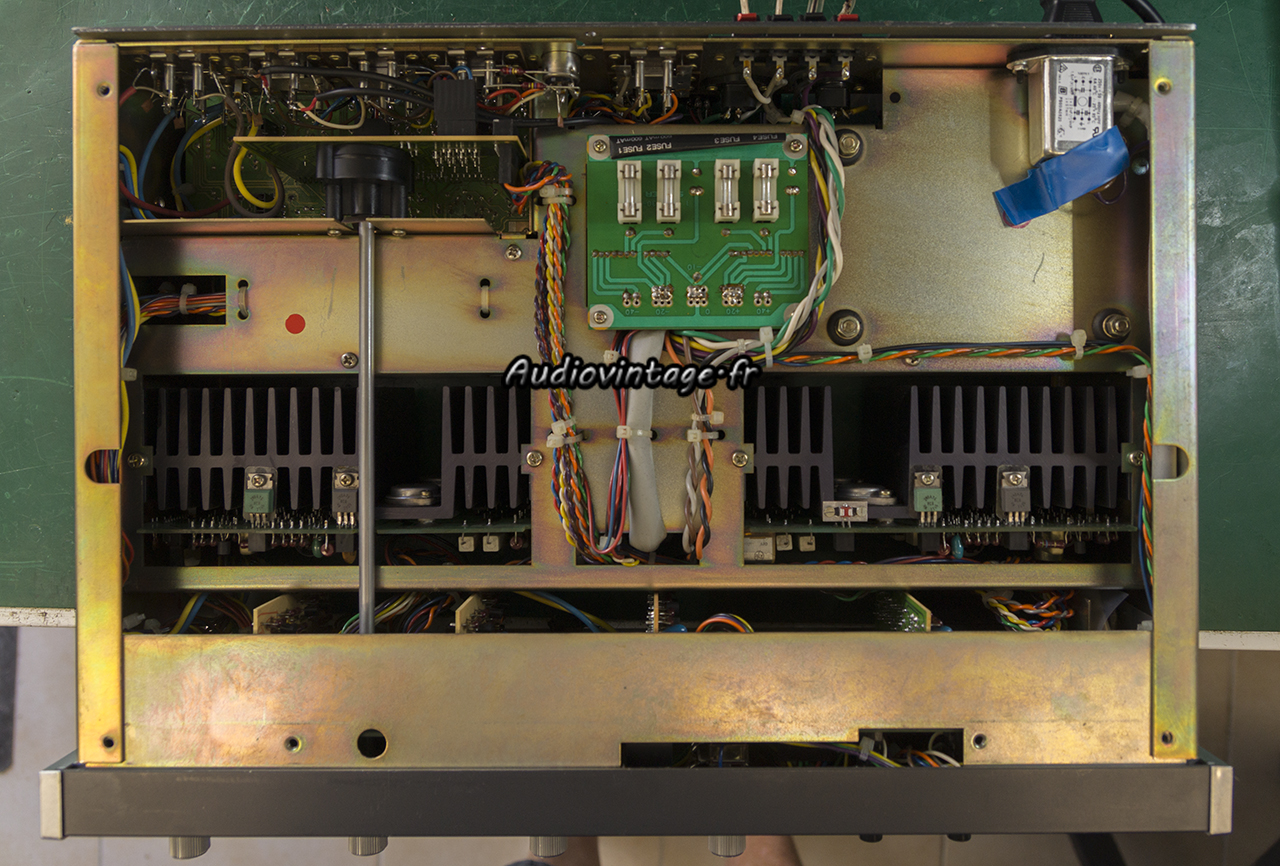

Revox B750 : à son arrivée.
Revox B750 : à son arrivée.
Cet exemplaire à eu droit à une ou plusieurs visites. Ajout d’une prise IEC avec filtre, mise en place de deux entrées symétriques « bricolées », et, lors du démontage, je découvrirais que le potentiomètre de volume a été remplacé par un autre (identique à celui de la balance) rendant inopérant la commande loudness (on peut s’en passer ! ).
L’appareil fonctionne à peu près, ça crachouille un peu sur un canal, les relais de commutation HP semblent fatigués etc etc…

Revox B750 : soudure HS.
L’ajout des entrée symétriques a été faite à « l’arrache », deux trous à l’arrière de l’appareil, deux transfos monacor soudés à côté de l’alimentation et câblage en parallèle sur les entrées aux. Câblage qui n’a d’ailleurs pas tenu.
Tout ce bazar sera supprimé, seul les prises seront conservées l’arrière de l’appareil, pour éviter des trous disgracieux.

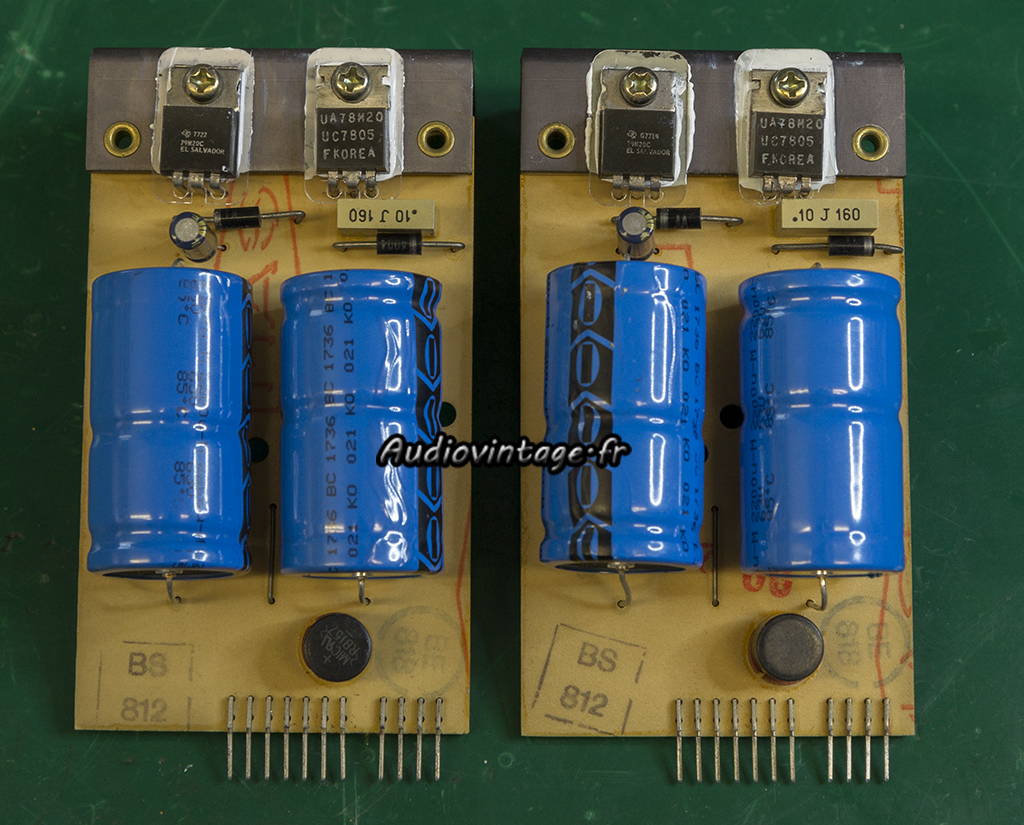

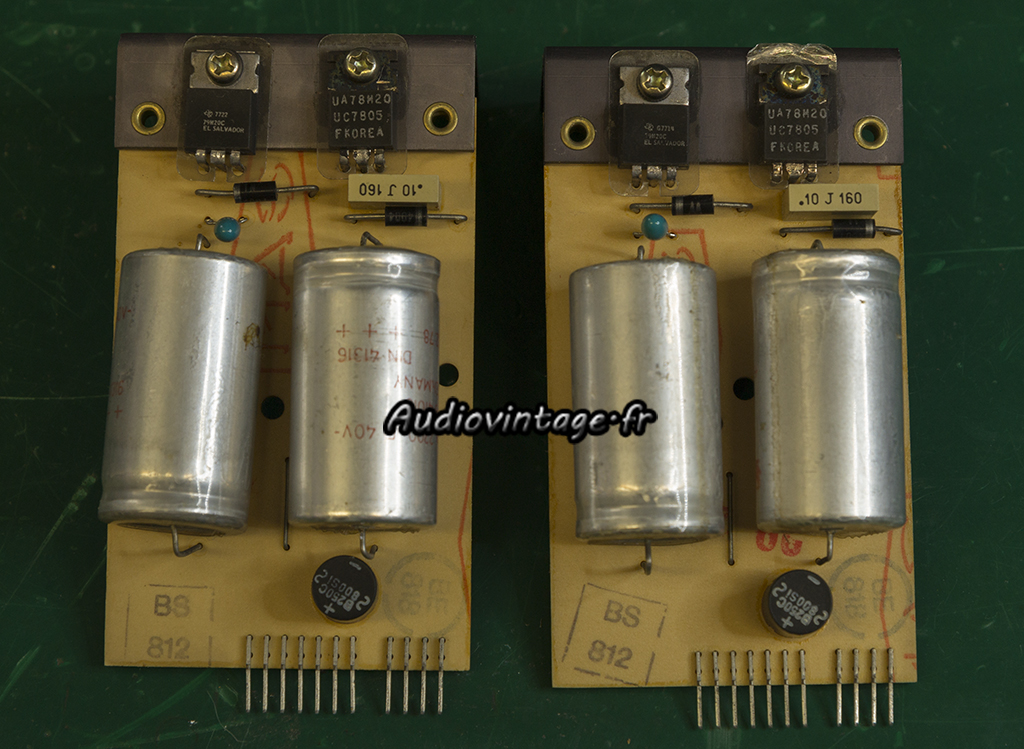

Revox B750 : alimentation à revoir.
Les deux circuits d’alimentation sont retirés.

Revox B750 : alimentation révisée.
Et entièrement rénovés.

Revox B750 : les deux étages phono à revoir.
Cet exemplaire dispose d’origine de deux préamplis phono. Il était possible de transformer cette deuxième entrée phono en entrée ligne (aux 2) en remplaçant le second circuit. Plus tard, ces appareils seront commercialisés avec un seul étage phono.

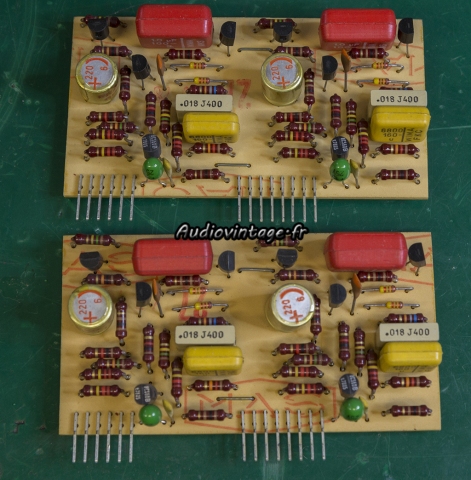

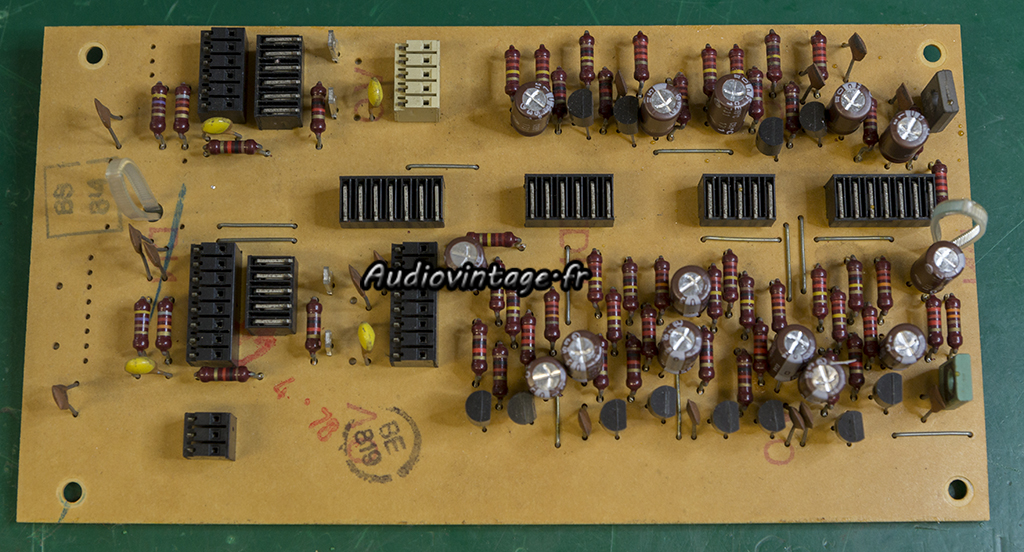

Revox B750 : les deux étages phono revus.
Révisés.

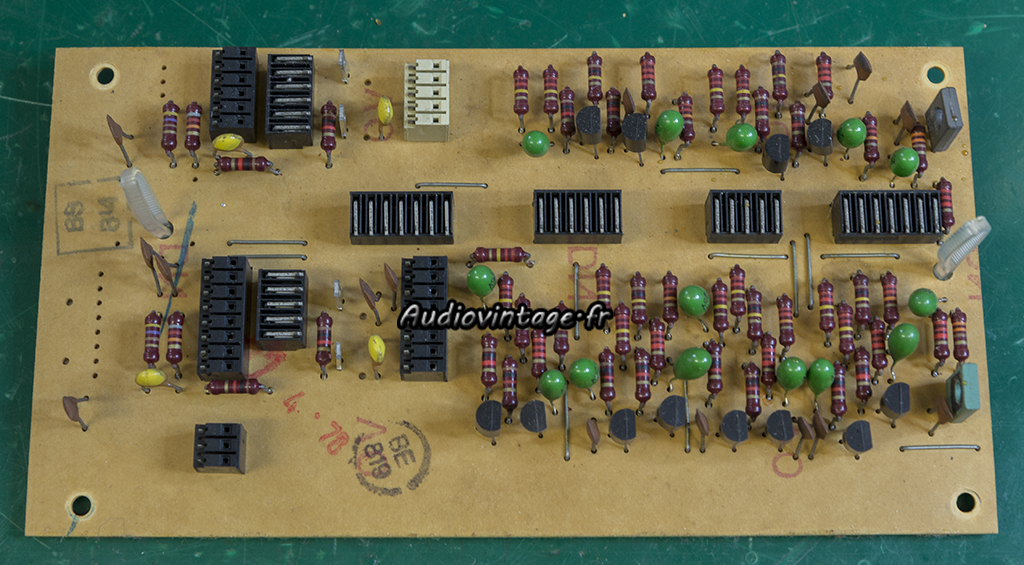

Revox B750 : circuit d'entrée à réviser.
Le circuit « d’entrée ».

Revox B750 : circuit d'entrée révisé.
Révisé.

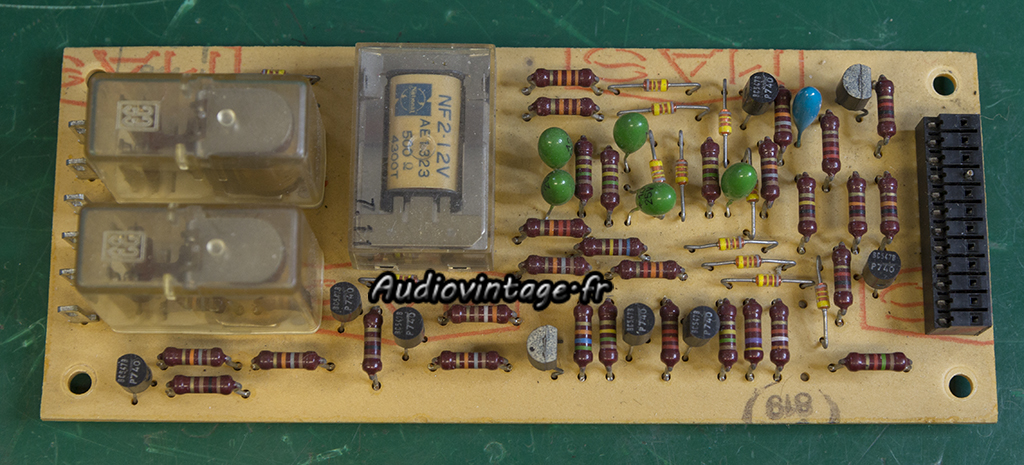

Revox B750 : circuit protection et muting à revoir.
Le circuit de muting et protection.

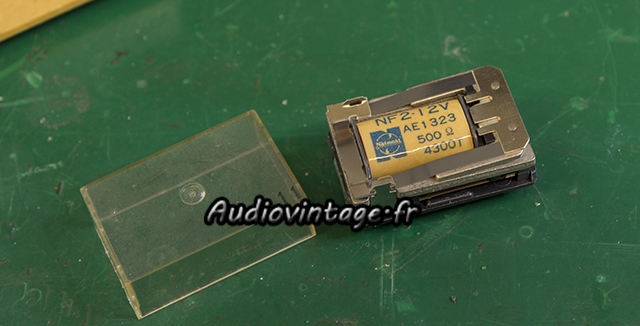

Revox B750 : nettoyage de relais.
Ce relais est démonté et nettoyé (compliqué…) Les deux autres relais (sorties HP A et sorties HP B) seront remplacés.

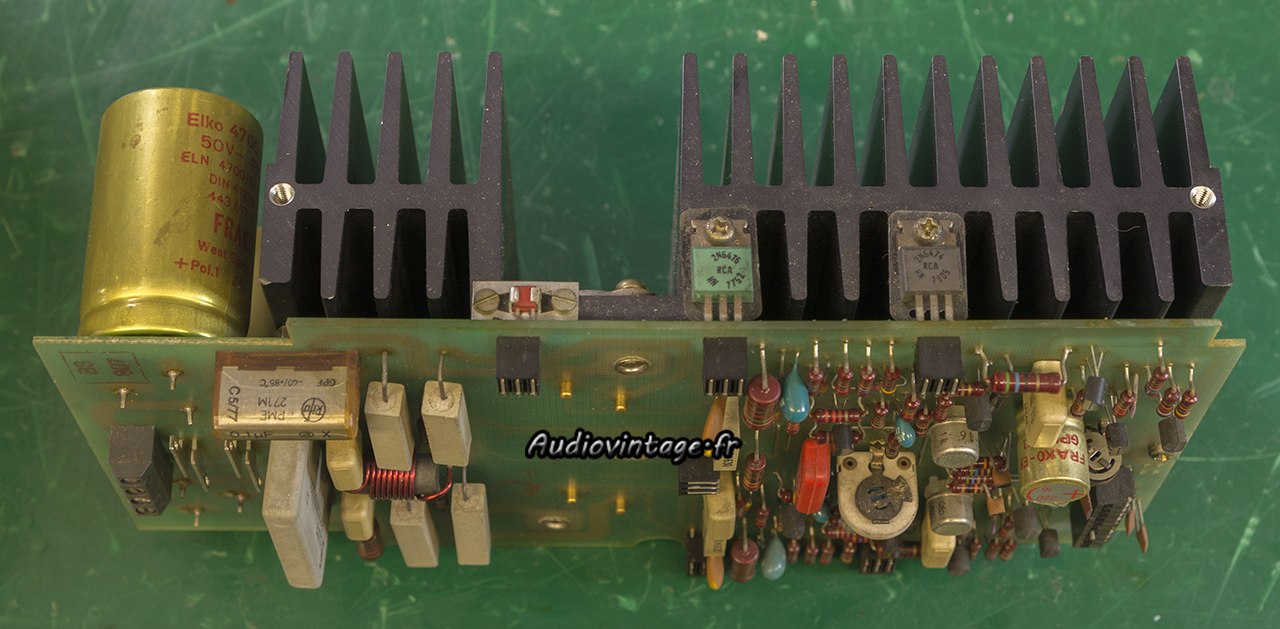

Revox B750 : circuit d'amplification à réviser.
Un des deux circuits d’amplifications.

Revox B750 : circuit d’amplification révisé.
Tous les condensateurs chimiques sont remplacés ainsi que les résistances ajustables de bias et d’offset. Les transistors de puissance sont démontés et testés. L’un d’entre eux ayant un courant de fuite non négligeable (reconnu par mon testeur comme un Germanium…) il est remplacé par modèle strictement identique que j’avais miraculeusement en stock. Le tout est remonté avec des micas neufs et de la graisse fraîche.
Le second canal reçoit les mêmes soins.

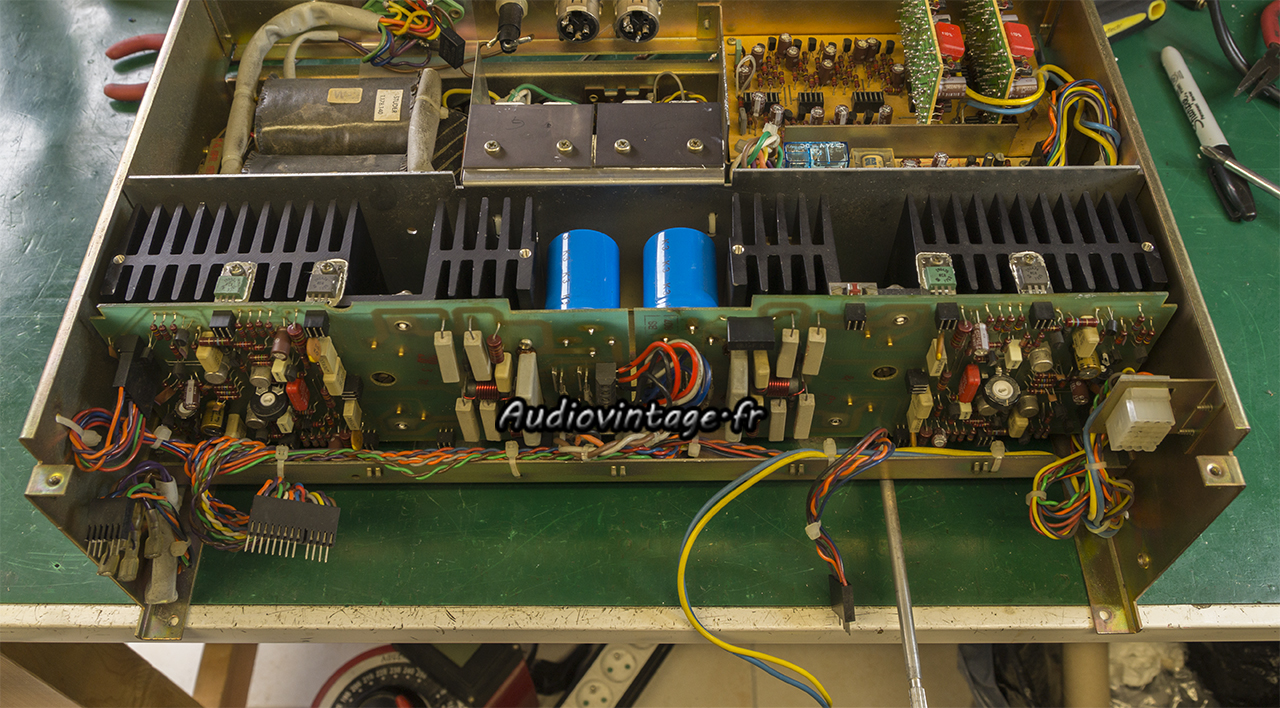

Revox B750 : blocs de puissance remontés.
Les deux blocs sont remontés dans le châssis.

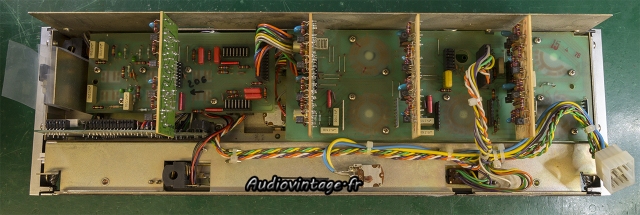

Revox B750 : façade à réviser.
La façade retirée.

Revox B750 : façade "terminée".
Tous les circuits seront retirés, les condensateurs chimiques remplacés et les commandes nettoyées.

Revox B750 :  : terminé.
Remontage de l’ensemble. Les tensions d’alimentation sont vérifiées, les courants de repos et offset sont ajustés.

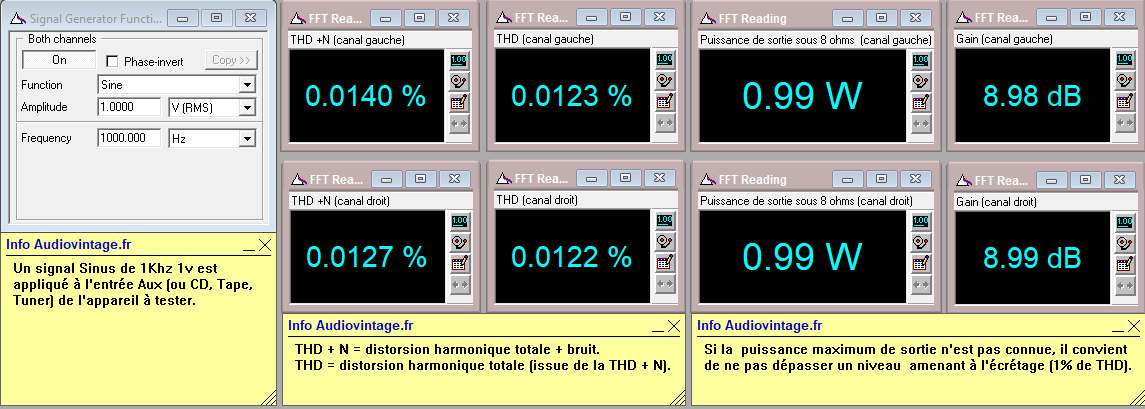

Revox B750 : distorsion-à-2x1w-sous-8-ohms-entrée-aux-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

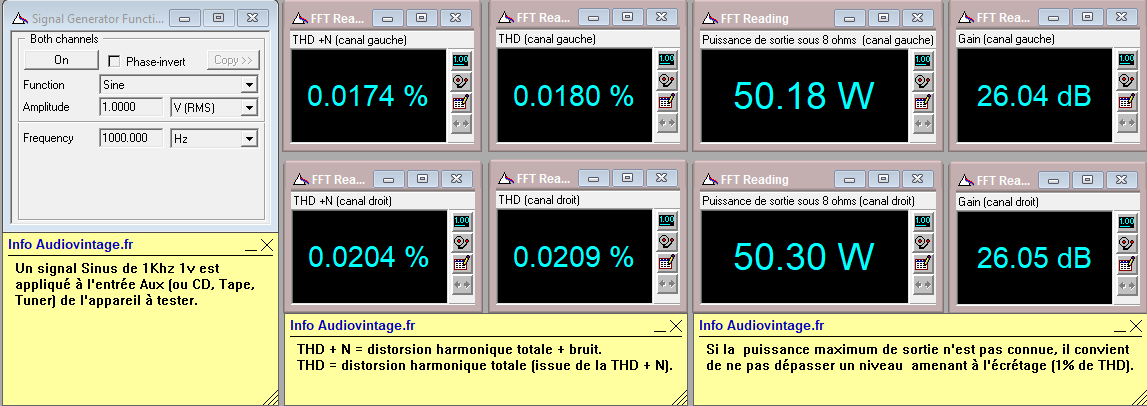

Revox B750 : distorsion-à-2x50w-sous-8-ohms-entrée-aux-tone-defeat
Distorsion à 2x50w sous 8 ohms, entrée aux, tone defeat.

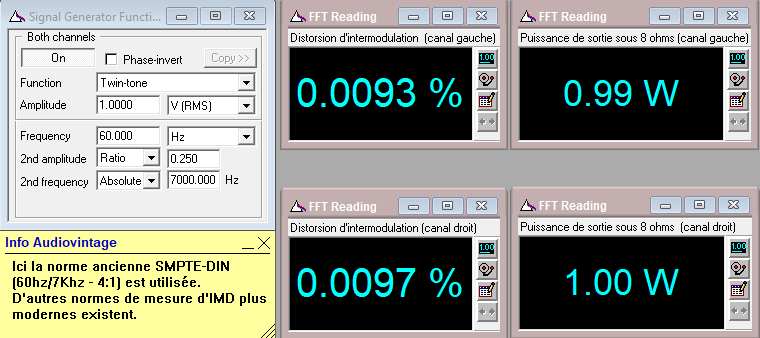

Revox B750 : IMD-à-2x1w-sous-8-ohms-entrée-aux-tone-defeat
Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux, tone defeat.

Revox B750 : IMD-à-2x40w-sous-8-ohms-entrée-aux-tone-defeat
Distorsion d’intermodulation à 2x40w sous 8 ohms, entrée aux, tone defeat.

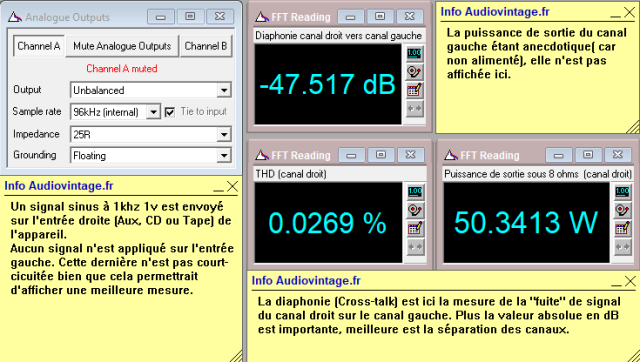

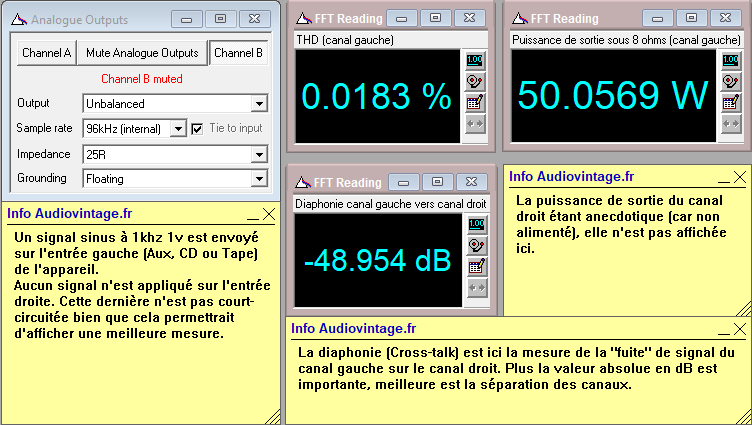

Revox B750 : diaphonie-du-canal-droit-sur-le-canal-gauche-à-puissance-nomonale-sous-8-ohms-entrée-aux-tone-defeat
Diaphonie à puissance nominale sous 8 ohms, canal droit sur canal gauche, entrée aux, tone defeat.

Revox B750 : diaphonie-du-canal-gauche-sur-le-canal-droit-à-puissance-nomonale-sous-8-ohms-entrée-aux-tone-defeat
Diaphonie à puissance nominale sous 8 ohms, canal gauche sur canal droit, entrée aux, tone defeat.

Revox B750 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

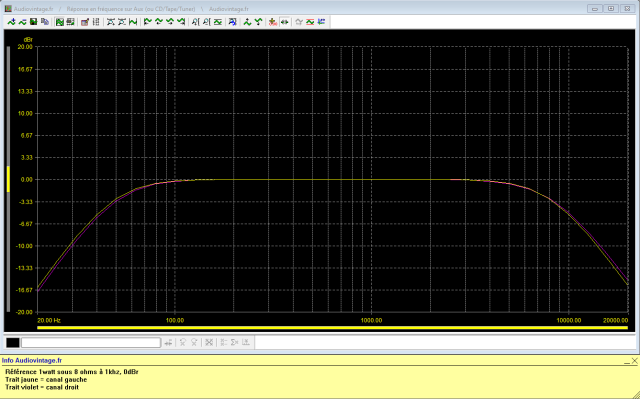

Revox B750 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-tone-defeat-filtres-high-et-low-activés
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres “low” et “high” activés.

Revox B750 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-correcteurs-de-tonalités-réglés-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au maxi puis au mini.

Revox B750 : rapport-signal-bruit-à-2x50w-sous-8-ohms-entrée-aux-tone-defeat
Rapport signal bruit à 2x50w sous 8 ohms, entrée aux, tone defeat.

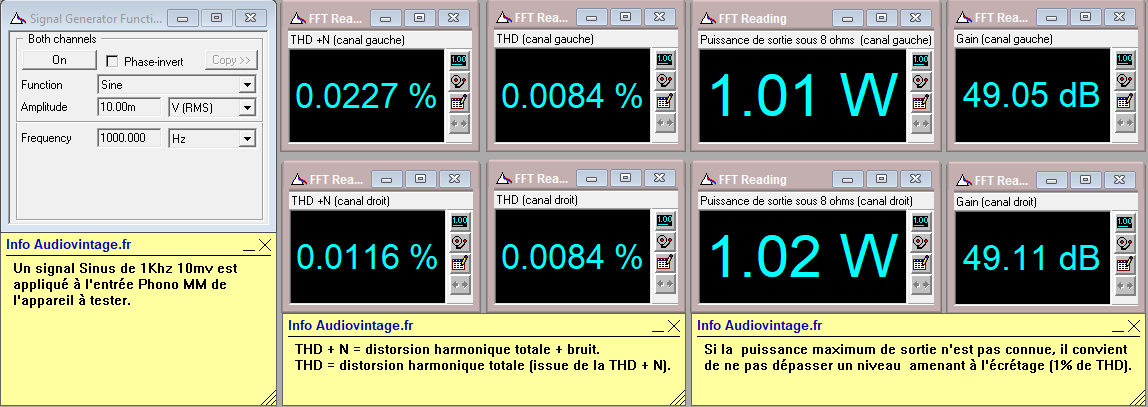

Revox B750 : distorsion-à-2x1w-sous-8-ohms-entrée-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

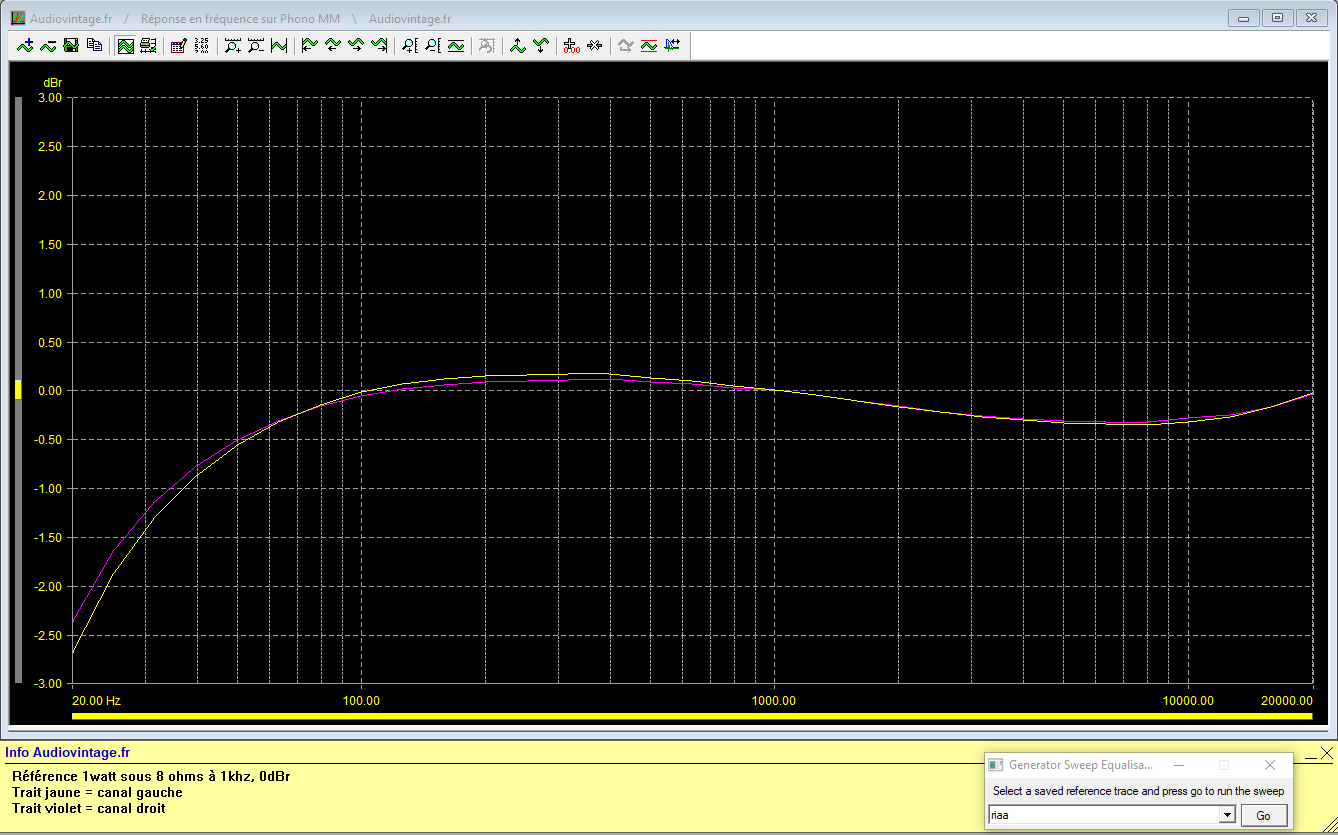

Revox B750 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-phono-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Revox B750 : rapport-signal-bruit-à-2x50w-sous-8-ohms-entrée-phono-tone-defeat
Rapport signal bruit à 2x50w sous 8 ohms, entrée phono, tone defeat.

Revox B750 : signal-carré-à-100hz
Revox B750 : signal-carré-à-1khz
Revox B750 : signal-carré-à-10khz
Revox B750 : Temps-de-montée-à-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.

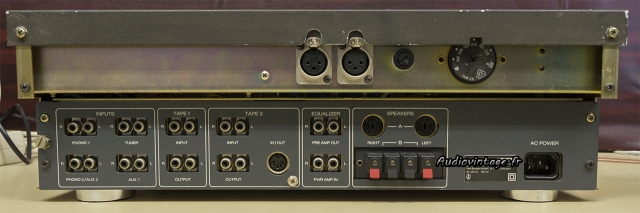

Revox B750 : connectique.
Connectique.
