Harman Kardon Citation 16 A : reconnaissable entre tous !
Encore du lourd chez Audiovintage : un bloc de puissance Harman-Kardon Citation 16 A.

Il s’agit bien d’un 16 A et non d’un 16 « tout court ». Les différences sont notables, si le 16 ne dispose pas nécessairement d’un circuit de protection à base de relais, le 16 A lui, en possède un. Les circuits d’amplifications sont différents et dans le 16 A, les transistors de puissances sont fortement polarisés (quelques watts en Classe A). La température des radiateurs atteint donc un logique 60° à vide sur l’exemplaire présenté ici.

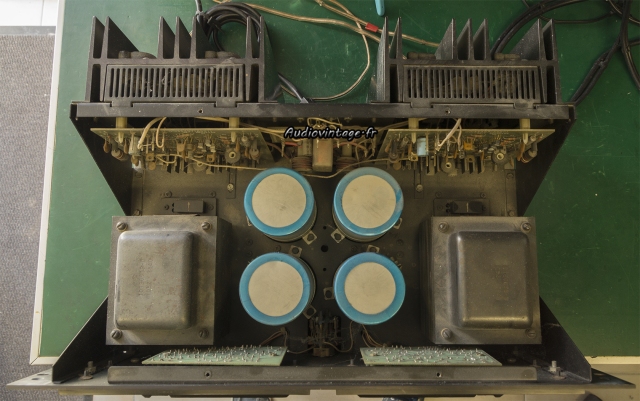

Harman Kardon Citation 16 A : à son arrivée.
On peut constater « un peu « de poussière, un voyant néon en façade ne fonctionne plus, le propriétaire se plaint d’un fonctionnement moyen, particulièrement sur un canal qui manque de punch.
L’appareil m’est parvenu sans les deux boutons de façade, d’où leur absence sur la photo.

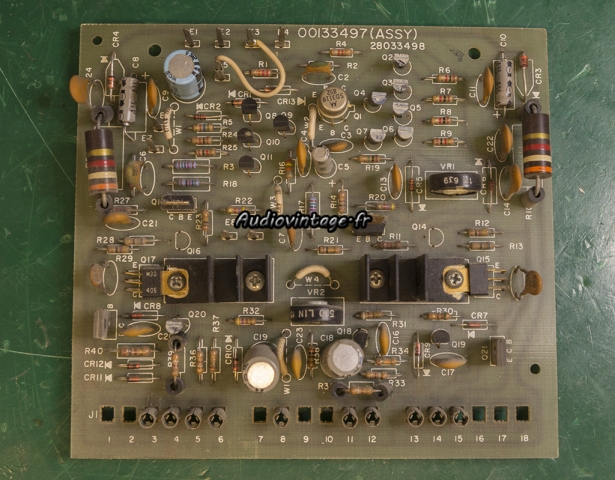

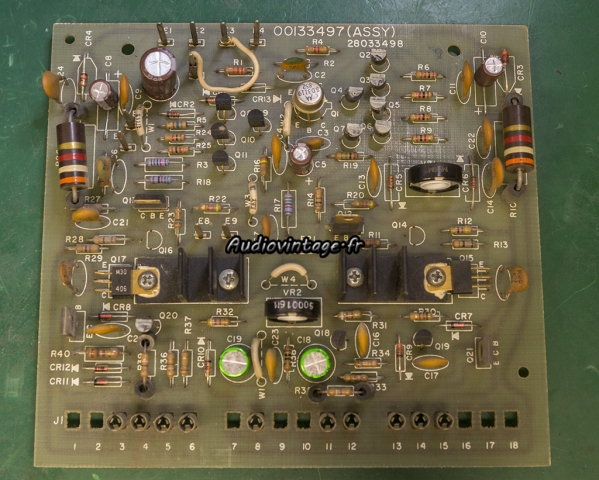

Harman Kardon Citation 16 A : circuit driver à réviser.
Un des deux circuits drivers.
Les condensateurs axiaux sont en train de mourir, ils vont tous être remplacés par sécurité. Les résistances ajustables sont à remplacer, celle du bias (500 ohms) donne des mesures inquiétantes !

Harman Kardon Citation 16 A : circuit driver révisé.
Révisé. Le second canal reçoit les mêmes soins, quelques contrôles supplémentaires sont réalisés.

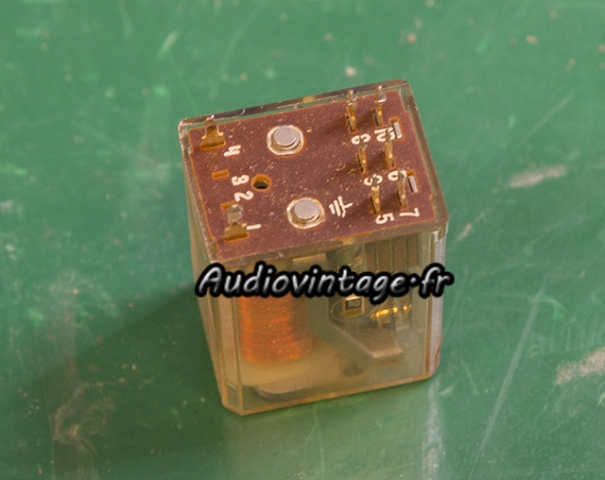

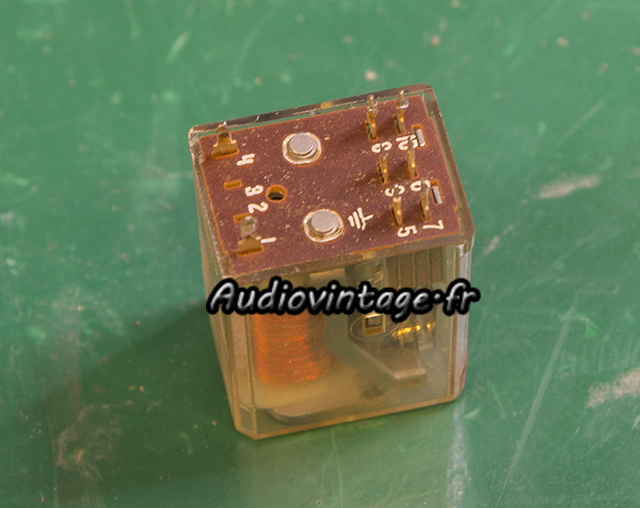

Harman Kardon Citation 16 A :  relais en très bon état.
Le relais de protection est démonté. Son ouverture est délicate, mais après test sur alimentation de labo et milli-ohmmètre, il apparaît en excellent état, il ne sera donc pas ouvert.

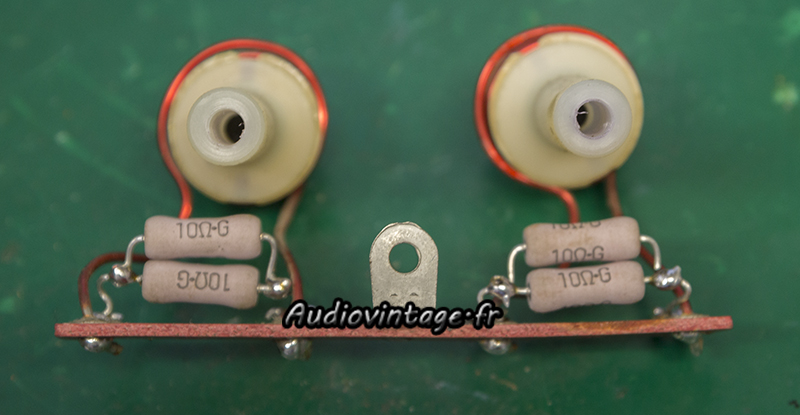

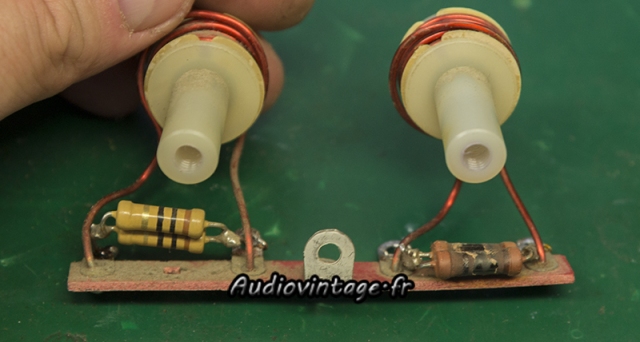

Harman Kardon Citation 16 A : réseau Zobel à revoir.
Sur le réseau de Zobel (ou Boucherot) deux résistances ont bien chauffé (mais sont toujours bonnes à la mesure).

Harman Kardon Citation 16 A :  réseau Zobel revu.
Par sécurité, elles sont toutes remplacées.

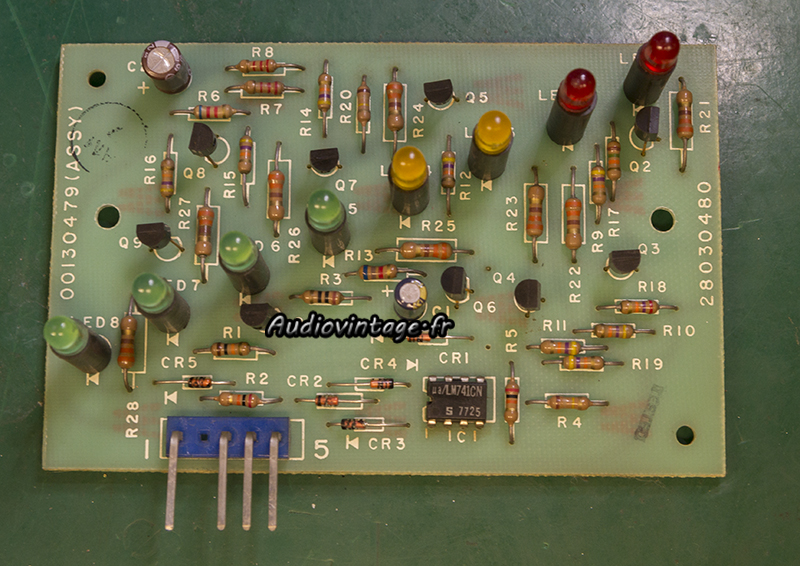

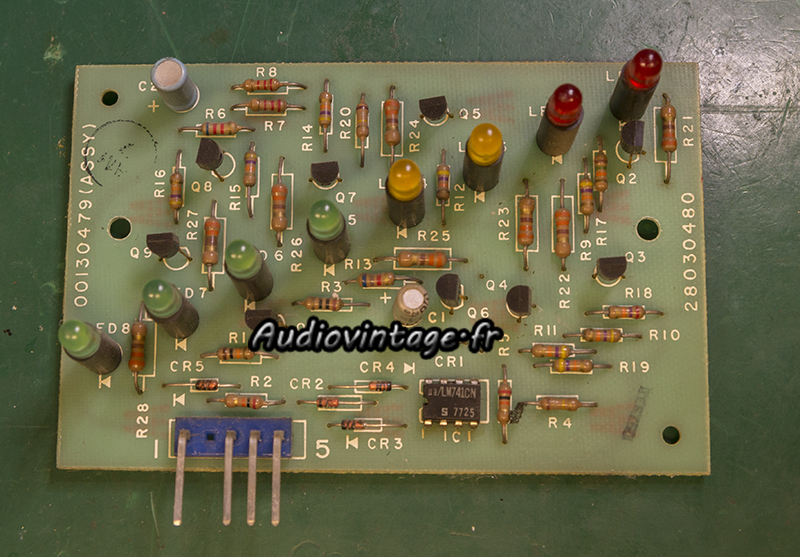

Harman Kardon Citation 16 A : circuit led à revoir.
Un des deux circuits de gestion des vumètres.

Harman Kardon Citation 16 A : circuit led révisé.
Les condensateurs chimiques sont remplacés sur les deux circuits.

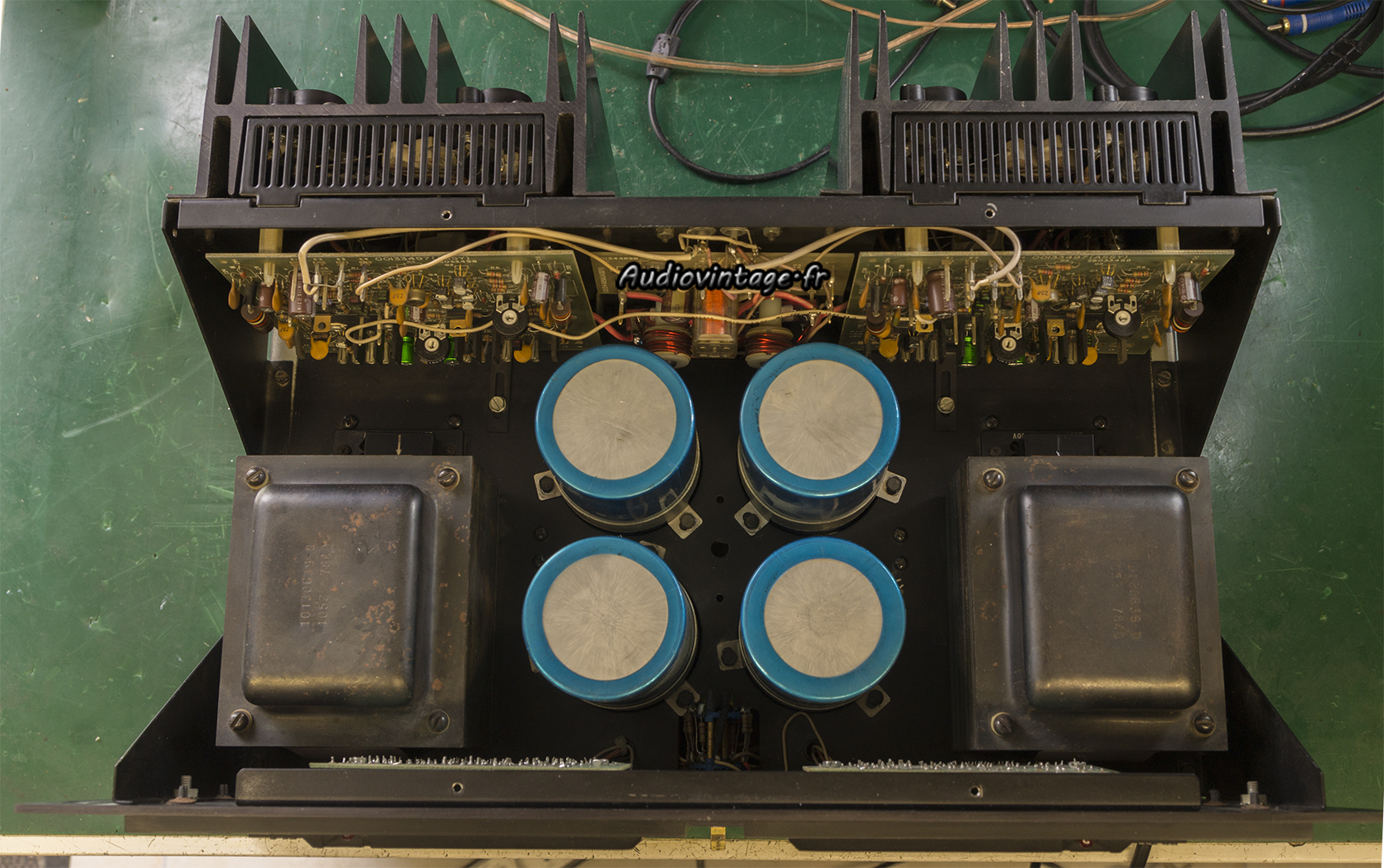

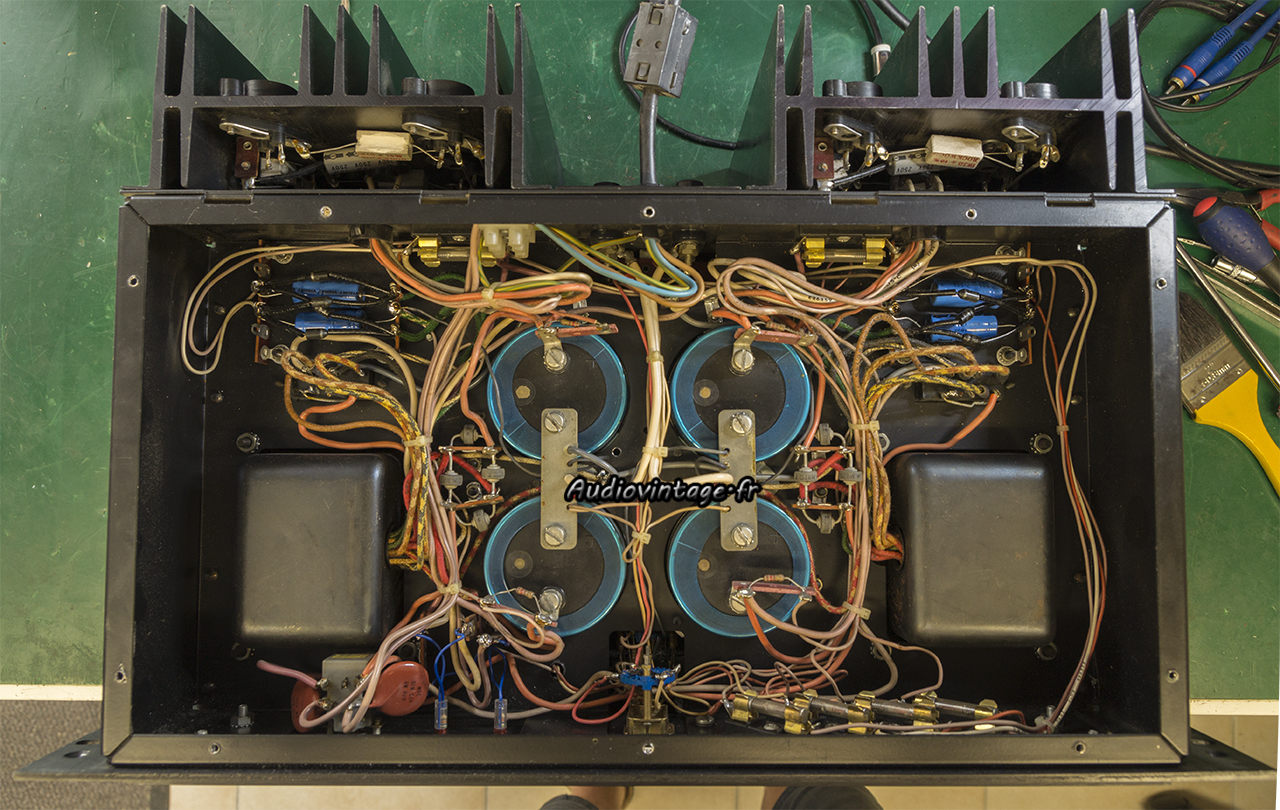

Harman Kardon Citation 16 A : sous le monstre.
Sous l’appareil, les condensateurs axiaux sont remplacés. Les deux Néon 110v AC sont remplacés.
Les condensateurs de filtrages d’alimentations sont testés et sont ok à la mesure. Un remplacement ne ferait néanmoins pas de mal, au contraire, cela sera peut-être réalisé lors d’une future maintenance.

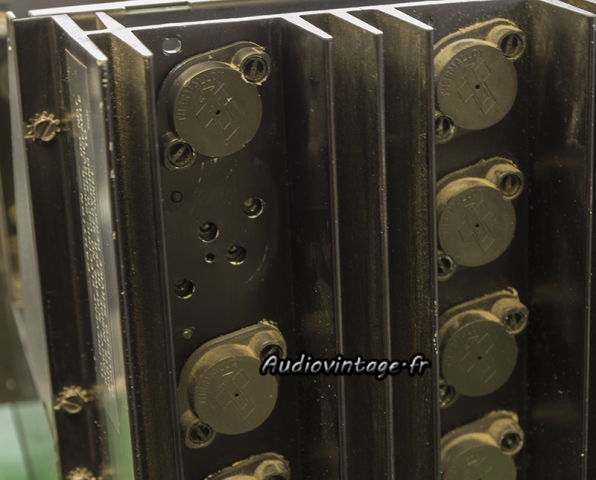

Harman Kardon Citation 16 A : démontage des transistors.
A l’arrière, la totalité des transistors sont démontés, testés et remontés sur des micas neufs et de la graisse fraîche.

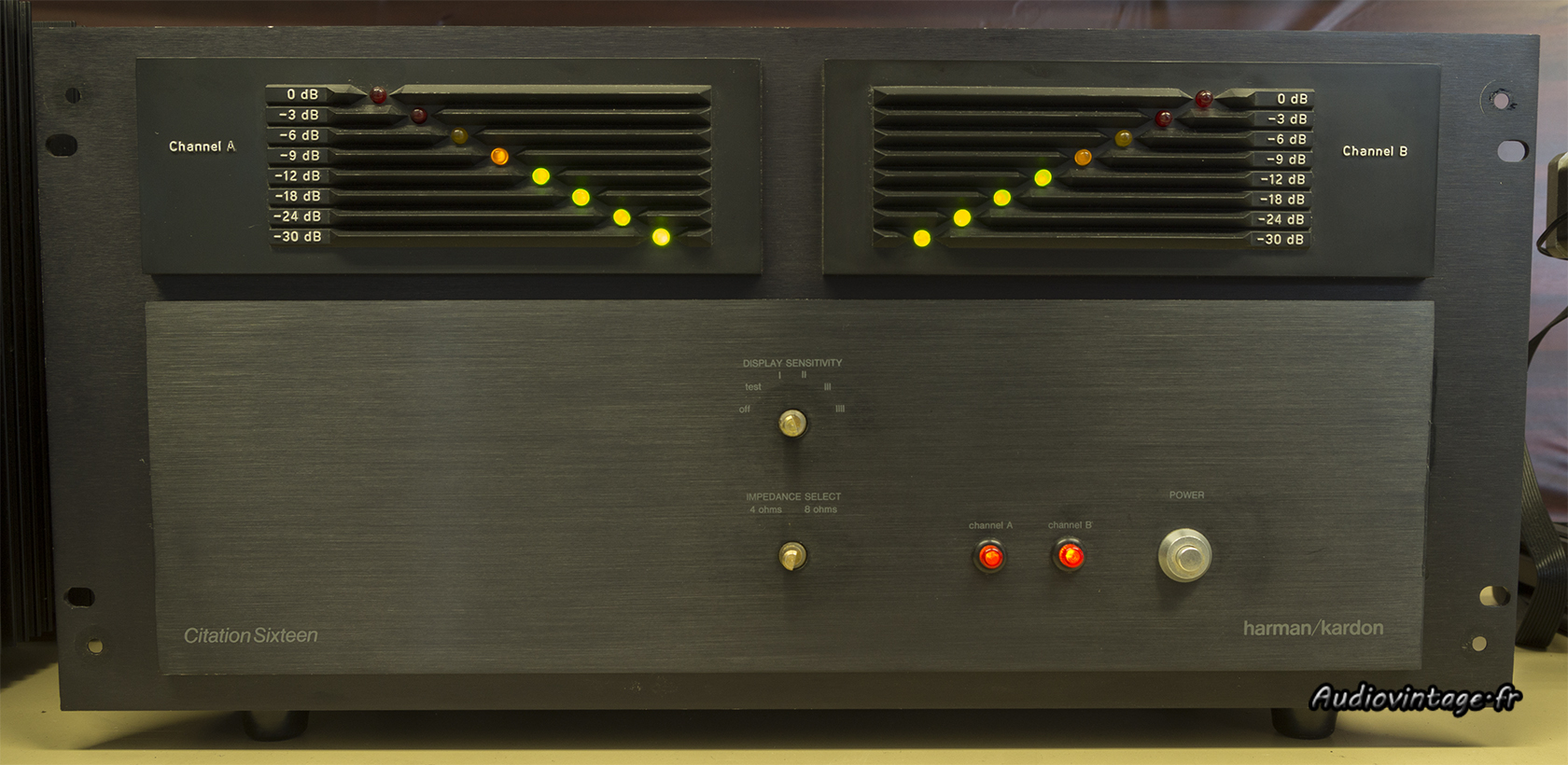

Harman Kardon Citation 16 A : terminé.
Terminé. Bias et offset sont ajustés.

Harman Kardon Citation 16 A : distorsion-à-2x1w-sous-8-ohms
Distorsion à 2x1w sous 8 ohms.

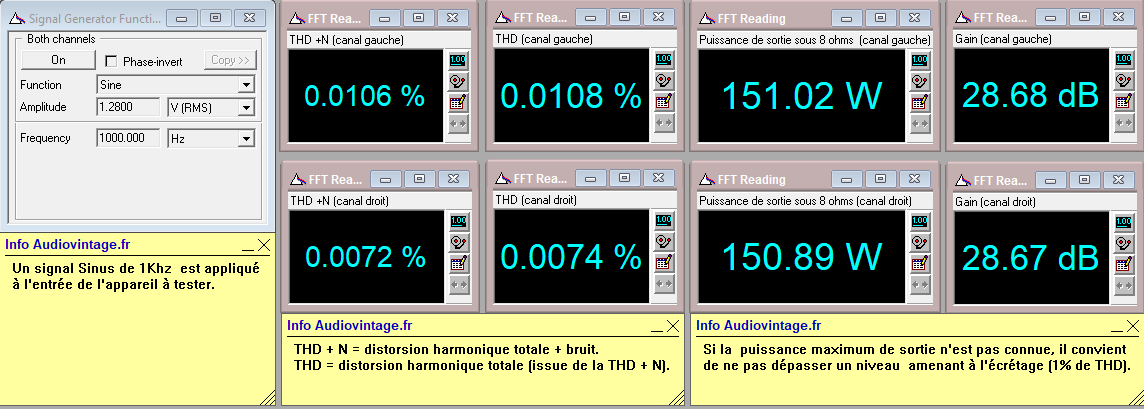

Harman Kardon Citation 16 A : distorsion-à-2x150w-sous-8-ohms
Distorsion à puissance nominale sous 8 ohms (2x150w).

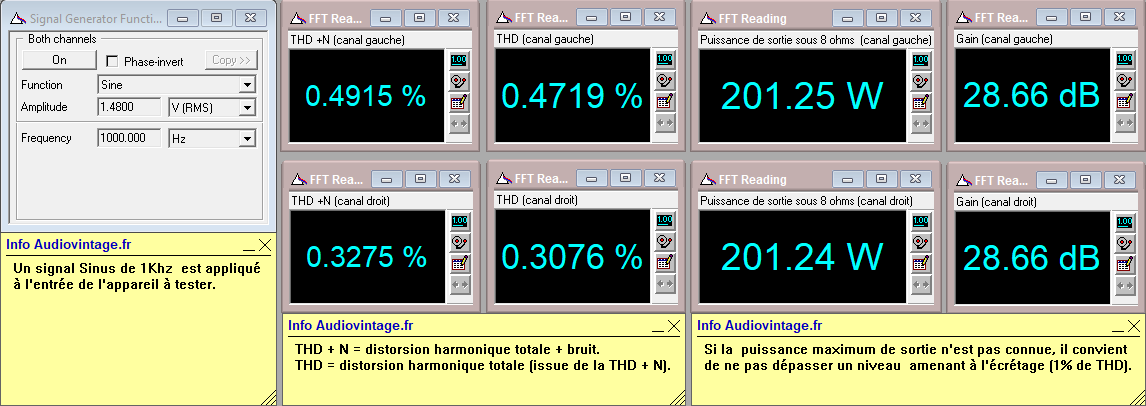

Harman Kardon Citation 16 A : distorsion-à-2x200w-sous-8-ohms
Distorsion à 2x200w sous 8 ohms, on se rapproche doucement de l’écrêtage.

Harman Kardon Citation 16 A : IMD-à-2x1w-sous-8-ohms
Distorsion d’intermodulation à 2x1w sous 8 ohms.

Harman Kardon Citation 16 A : IMD-à-puissance-nominale-sous-8-ohms
Distorsion d’intermodulation à puissance nominale sous 8 ohms.

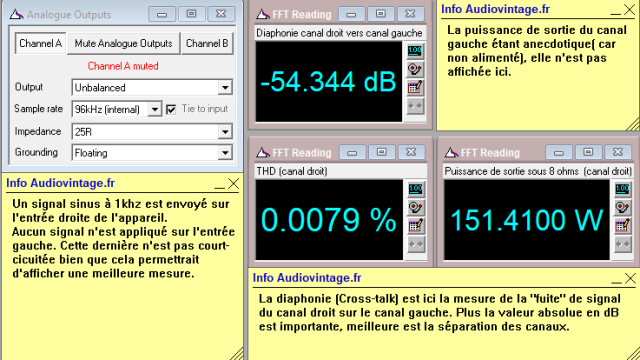

Harman Kardon Citation 16 A : diaphonie-du-canal-droit-sur-le-canal-gauche-à-puissance-nominale-sous-8-ohms
Diaphonie à puissance nominale sous 8 ohms, canal droit sur canal gauche.

Harman Kardon Citation 16 A : diaphonie-du-canal-gauche-sur-le-canal-droit-à-puissance-nominale-sous-8-ohms
Diaphonie à puissance nominale sous 8 ohms, canal gauche sur canal droit.

Harman Kardon Citation 16 A : réponse-en-fréquence-à-2x1w-sous-8-ohms
Réponse en fréquence à 2x1w sous 8 ohms.

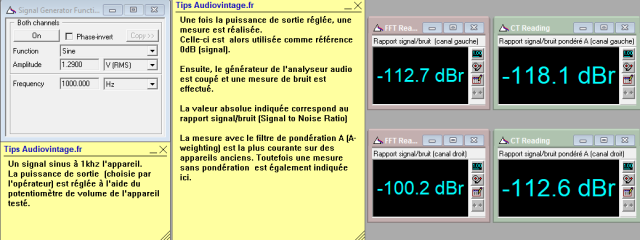

Harman Kardon Citation 16 A : Rapport-signal-buit-à-2x150w-sous-8-ohms
Rapport signal bruit à 2x150w sous 8 ohms.

Harman Kardon Citation 16 A : signal-carré-à-100hz
Harman Kardon Citation 16 A : signal-carré-à-1khz
Harman Kardon Citation 16 A : signal-carré-à-10khz

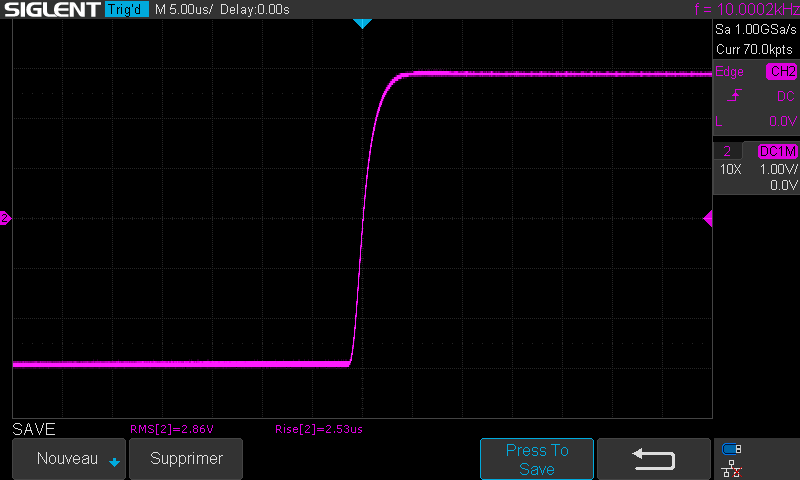

Harman Kardon Citation 16 A : temps-de-montée-à-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.

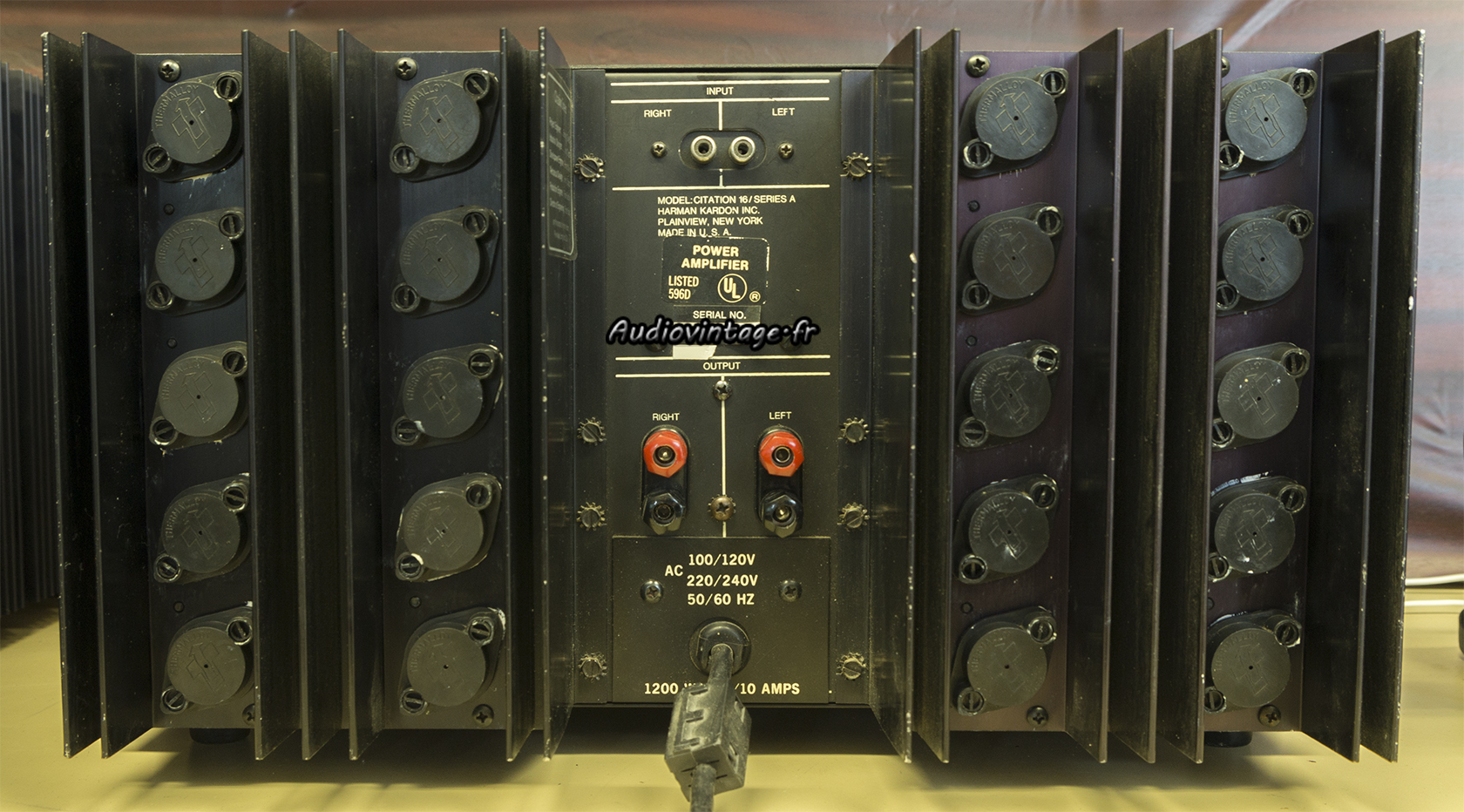

Harman Kardon Citation 16 A : du monde à l'arrière !
Connectique.
