Marantz 3800 : quelques signes du temps qui passe...
Le Marantz 3800 est un préamplificateur apprécié. Comme son petit frère, le 3600 (sans le circuit dolby) il est souvent bien « cuit », particulièrement à cause des petits condensateurs chimiques. On ne parlera pas de certains composants difficiles à trouver aujourd’hui, et qui heureusement, sont plutôt fiables sur le très long terme…

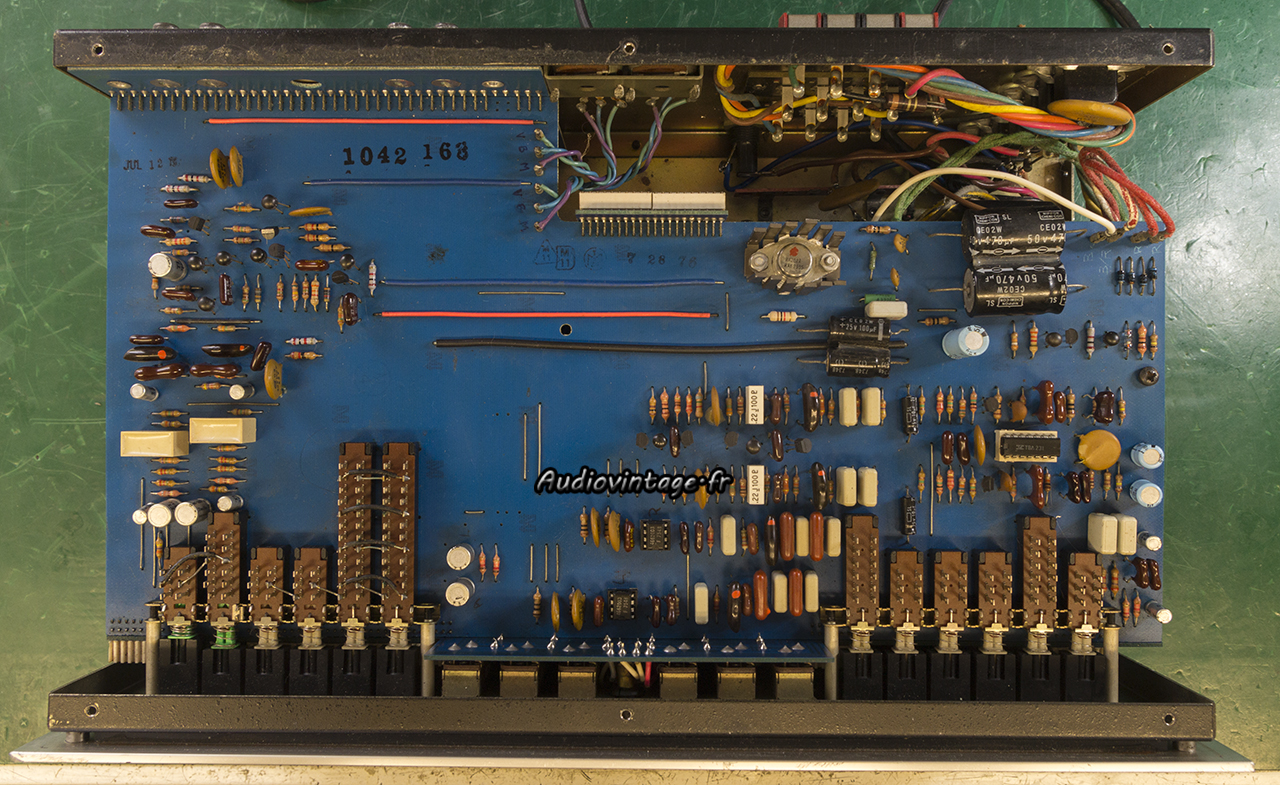

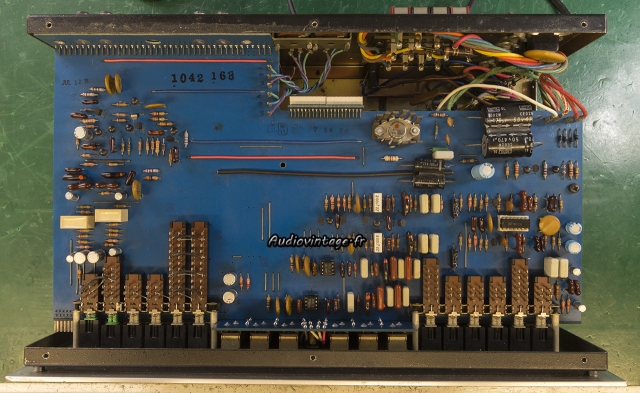

Marantz 3800 : à son arrivée.
Quelques lettres « gravées » sur le circuit, quelques inscriptions au feutre dessous, signe d’une ou de plusieurs interventions précédentes.
Il fonctionne, de nombreuses commandes sont encrassées, et comme nombre de 3600 et 3800, le potentiomètre de volume a un déséquilibre notable au tout début de sa course (et restera ainsi).

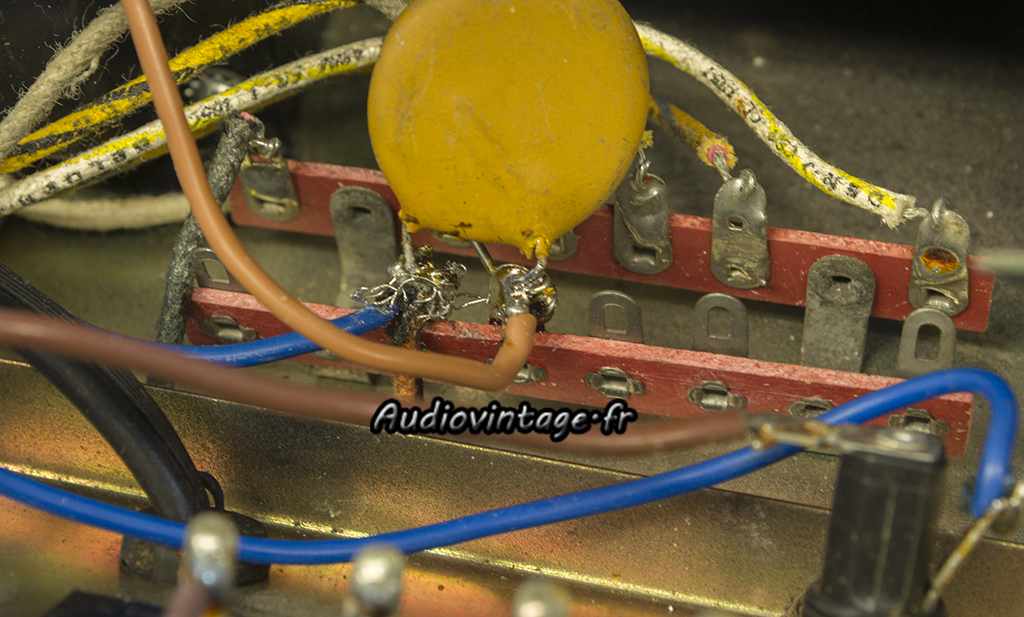

Marantz 3800 :  vérification du bon fonctionnement du disjoncteur de la maison :)
Le démontage permet de découvrir quelques joyeusetés, ici, juste de quoi faire disjoncter le compteur, pas plus 🙂

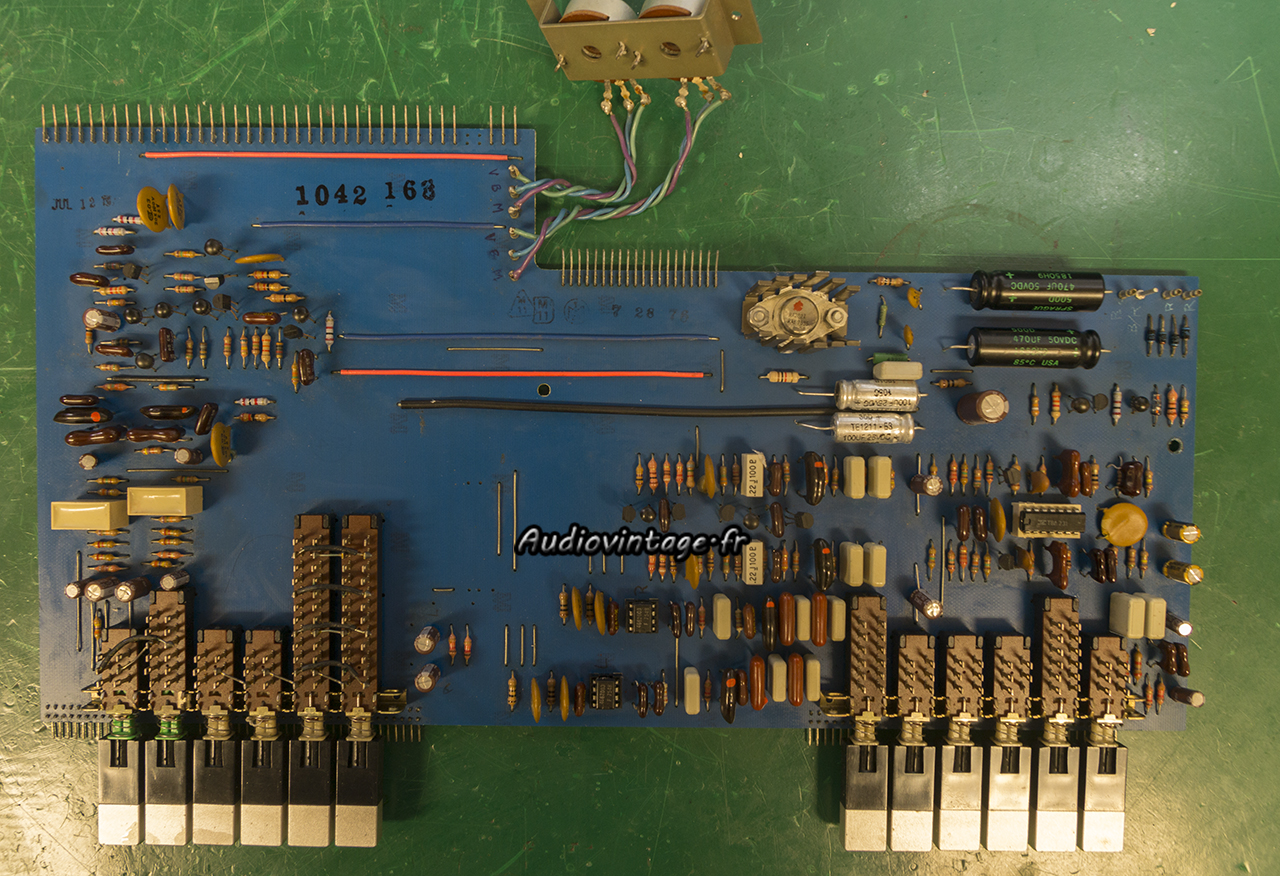

Marantz 3800 : condensateurs chimiques à remplacer.

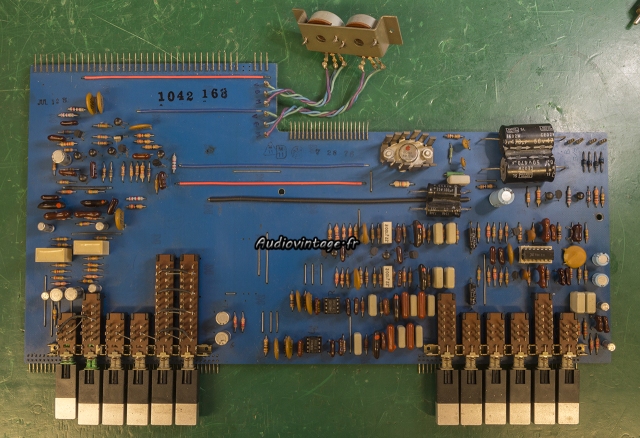

Le circuit principal est retiré. D’un commun accord avec le propriétaire, le circuit Dolby encore dans le châssis ne sera pas révisé (mais il est fonctionnel).

Marantz 3800 : condensateurs remplacés.
La totalité des condensateurs chimiques sont remplacés. Toutes les petites valeurs étaient en très mauvais état.
Les connecteurs à broches sont soigneusement nettoyés, ils peuvent être source de mauvais contacts.

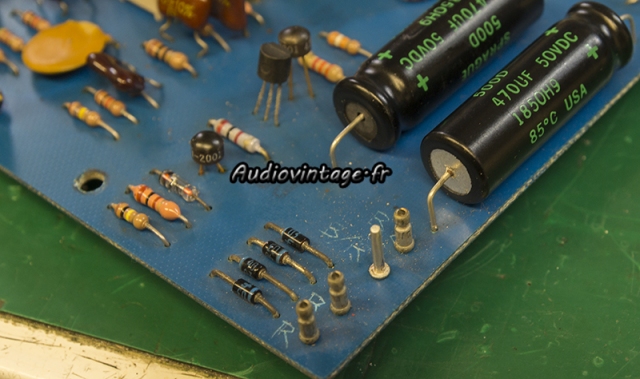

Marantz 3800 : connecteur remplacé.
Sur le bord du circuit, un connecteur branlant lors de l’ouverture de l’appareil s’est définitivement brisé. Remplacement.

Marantz 3800 : terminé.
Le circuit est remonté dans l’appareil après un bon nettoyage des commandes.

Marantz 3800 : distorsion-à-1v-en-sortie-entrée-aux-tone-defeat
Distorsion à 1v en sortie, entrée Aux, tone defeat.

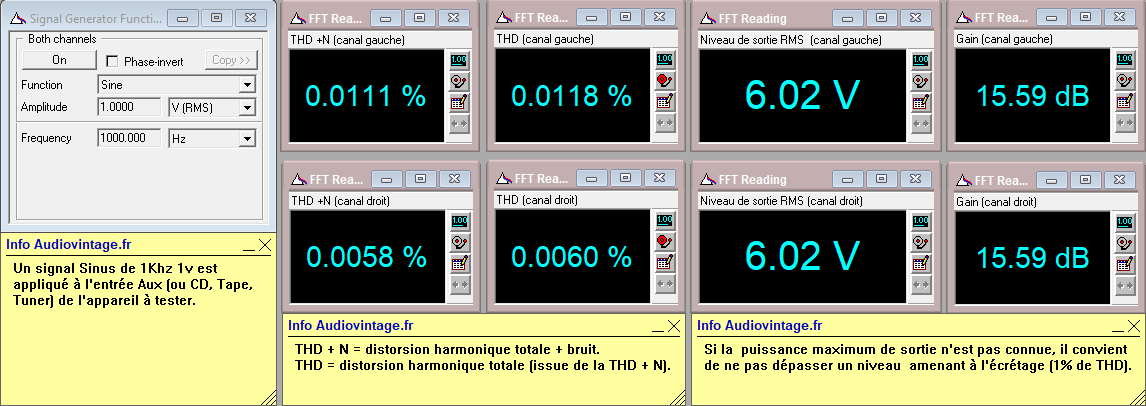

Marantz 3800 : distorsion-à-6v-en-sortie-entrée-aux-tone-defeat
Distorsion à 6v en sortie, entrée Aux, tone defeat.

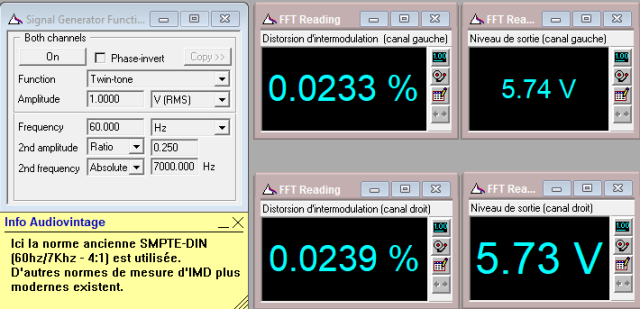

Marantz 3800 : IMD-à-6v-entrée-aux-tone-defeat-
Distorsion d’intermodulation à 6v en sortie, entrée Aux.

Marantz 3800 : diaphonie-canal-droit-sur-canal-gauche-entrée-aux-tone-defeat
Diaphonie à à 6v en sortie, canal droit sur canal gauche, entrée Aux.

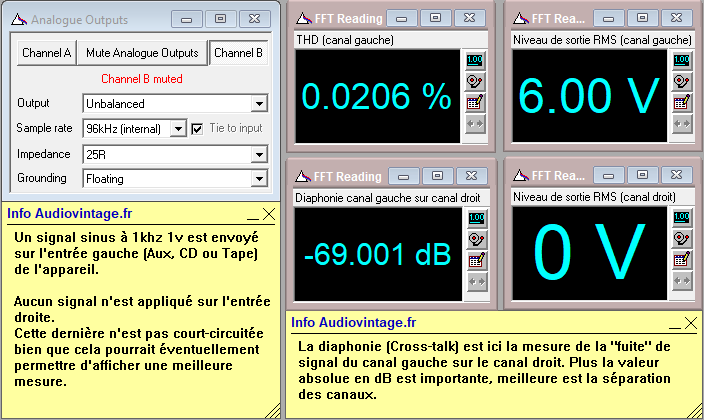

Marantz 3800 : diaphonie-gauche-sur-canal-droit-entrée-aux-tone-defeat
Diaphonie à à 6v en sortie, canal gauche sur canal droit, entrée Aux.

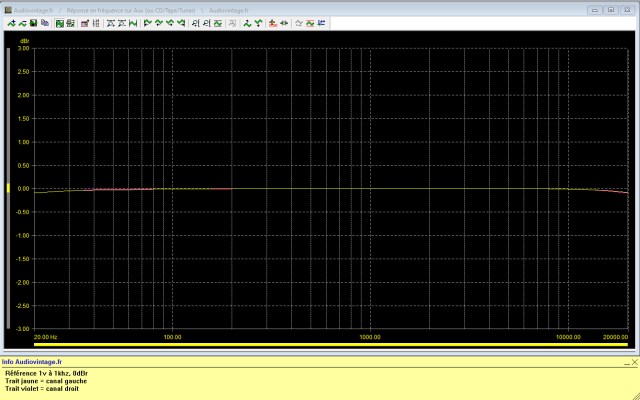

Marantz 3800 : Réponse-en-fréquence-entrée-aux-tone-defeat
Réponse en fréquence à 1v en sortie, entrée aux, tone defeat.

Marantz 3800 : Réponse-en-fréquence-entrée-auxtest-des-filtres-et-loudness
Réponse en fréquence à 1v en sortie, entrée aux, filtres puis loudness activés.

Marantz 3800 : Réponse-en-fréquence-entrée-aux-test-des-correcteurs-de-tonalité
Réponse en fréquence à 1v en sortie, entrée aux, correcteurs de tonalités au mini puis maxi.

Marantz 3800 : Rapport-signal-bruit-à-6v-en-sortie-entrée-aux-tone-defeat-
Rapport signal bruit à 6v en sortie, entrée aux.

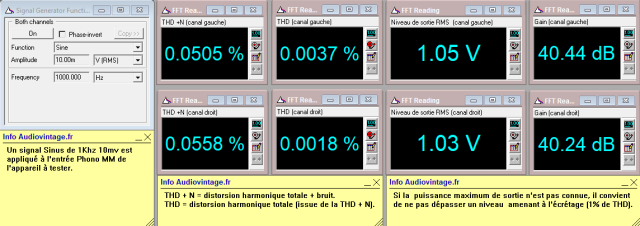

Marantz 3800 : distorsion-à-1v-en-sortie-entrée-phono-tone-defeat
Distorsion à 1v en sortie, entrée phono, tone defeat.

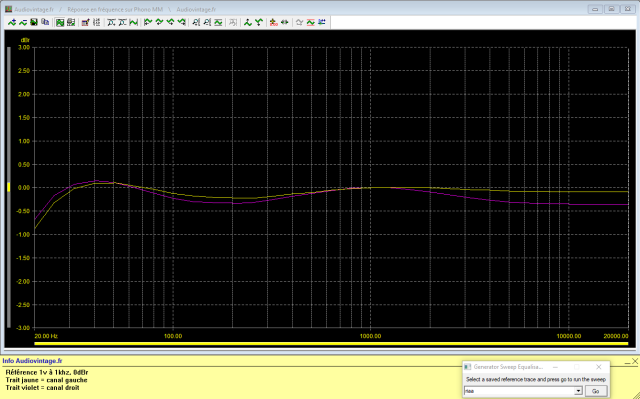

Marantz 3800 : Réponse-en-fréquence-entrée-phono-tone-defeat
Réponse en fréquence à 1v en sortie, entrée phono, tone defeat.

Marantz 3800 : Rapport-signal-bruit-à-6v-en-sortie-entrée-phono-tone-defeat-
Rapport signal bruit à 6v en sortie, entrée phono.

Marantz 3800 : signal-carré-à-100hz

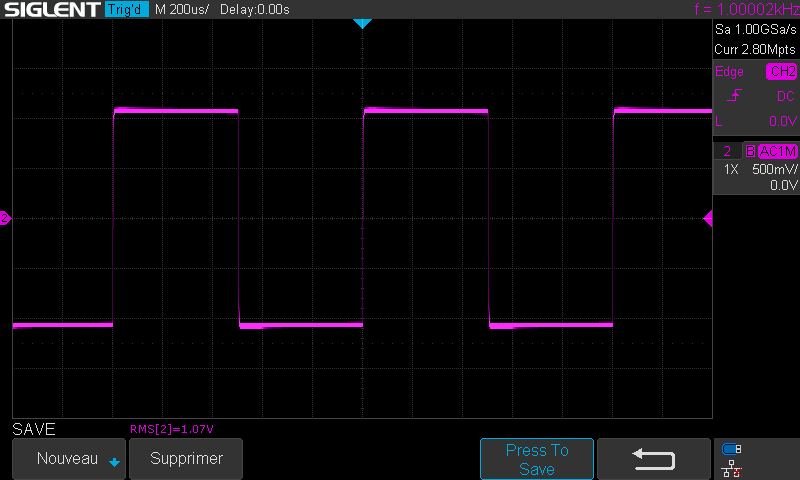

Marantz 3800 : signal-carré-à-1khz
Marantz 3800 : signal-carré-à-10khz
Marantz 3800 : Temps-de-montée-à-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée aux, tone defeat.

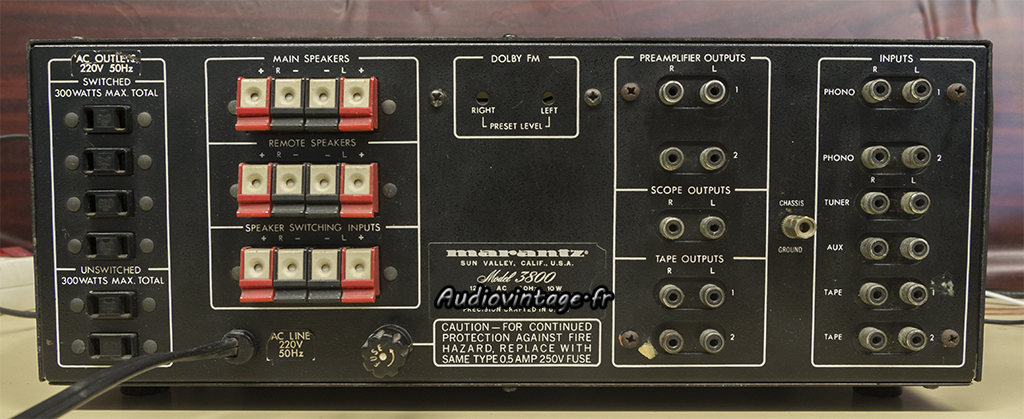

Marantz 3800 : connectique.
Connectique.
