Sansui AU-7900

Sansui AU-7900 : un exemplaire en très bel état esthétique.
Le dernier Sansui AU-7900 présenté sur Audiovintage, c’était en 2015. Il est temps de remettre le couvert.

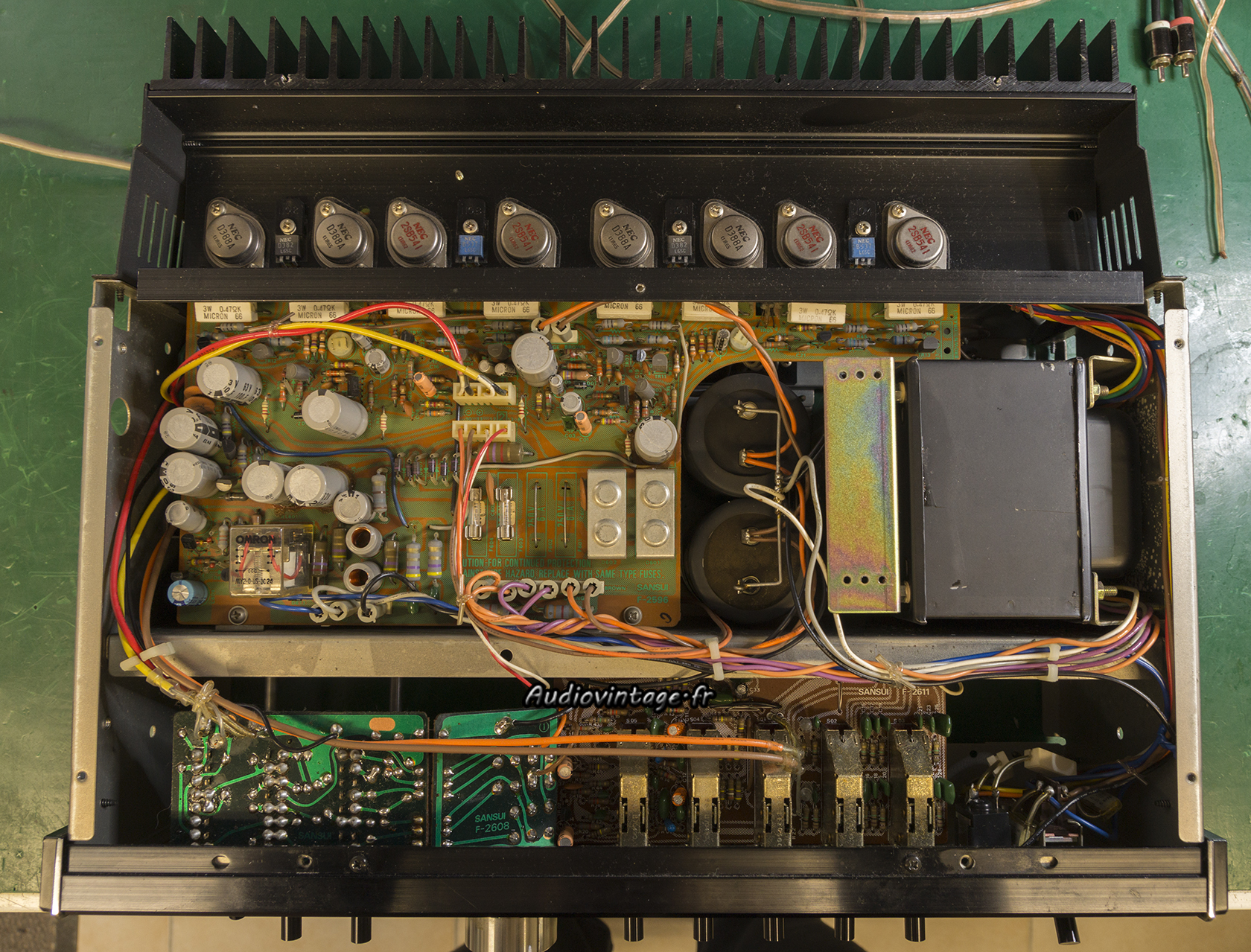

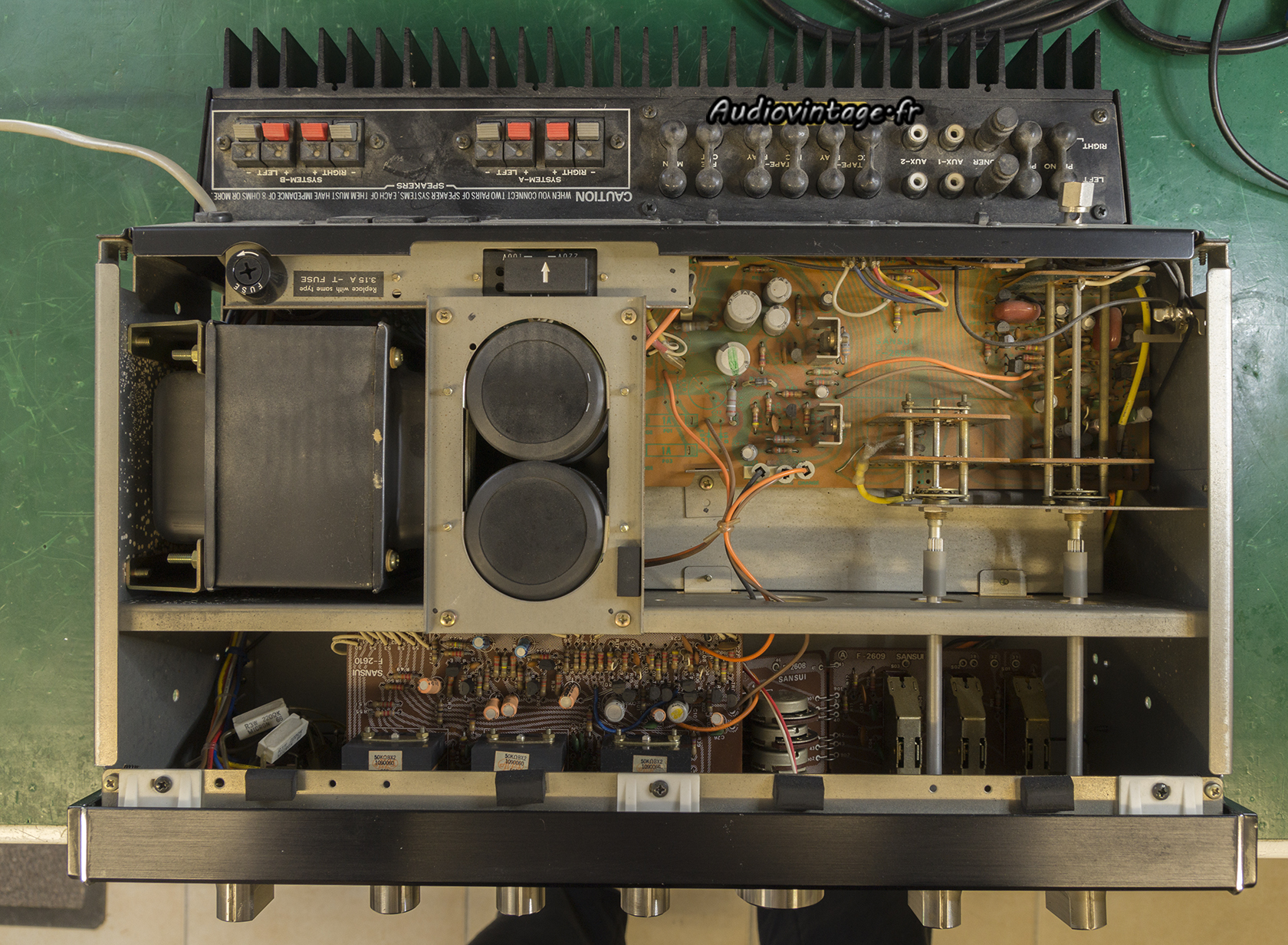

Sansui AU-7900 : à son arrivée.
Sansui AU-7900 : à son arrivée.
Cet intégré puissant a été envoyé à l’atelier Adiovintage pour une révision complète. Dans le désordre : disparition aléatoire d’un canal, crachotements dans les enceintes, led de mise en route qui reste désespérément éteinte. Bref, du très courant pour un appareil de cet âge.

Sansui AU-7900 : circuit principal à revoir.
Je démonte le circuit principal.

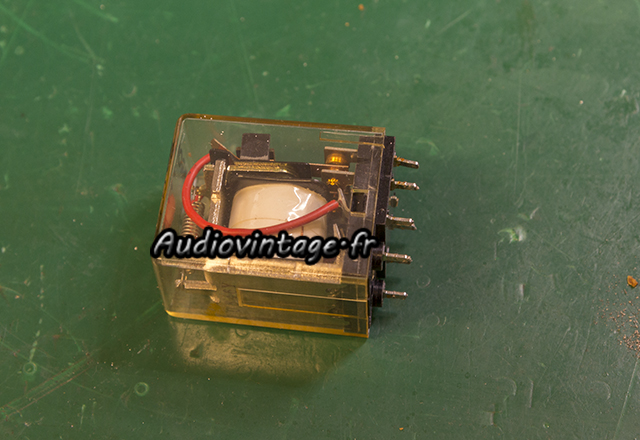

Sansui AU-7900 : relais nettoyé.
Le relais est démonté, ses contacts nettoyés. Il ne reste plus qu’à le remettre en place.

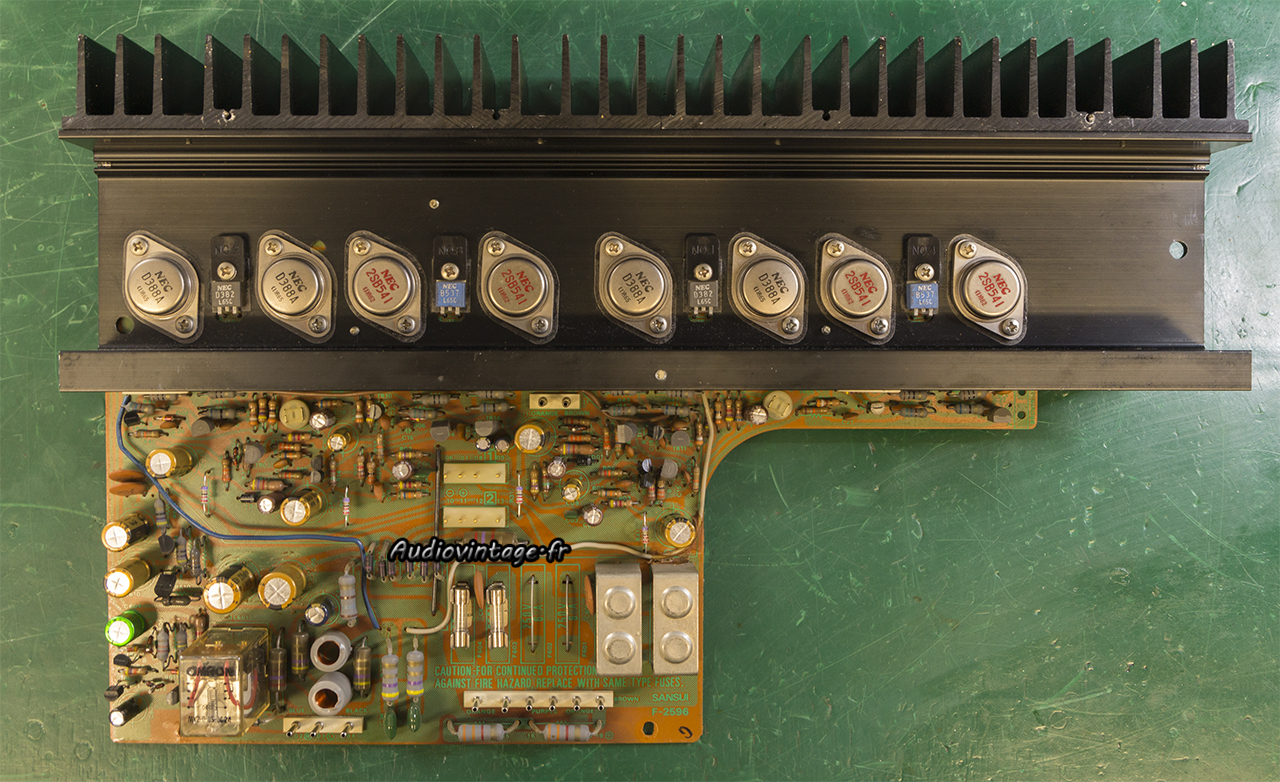

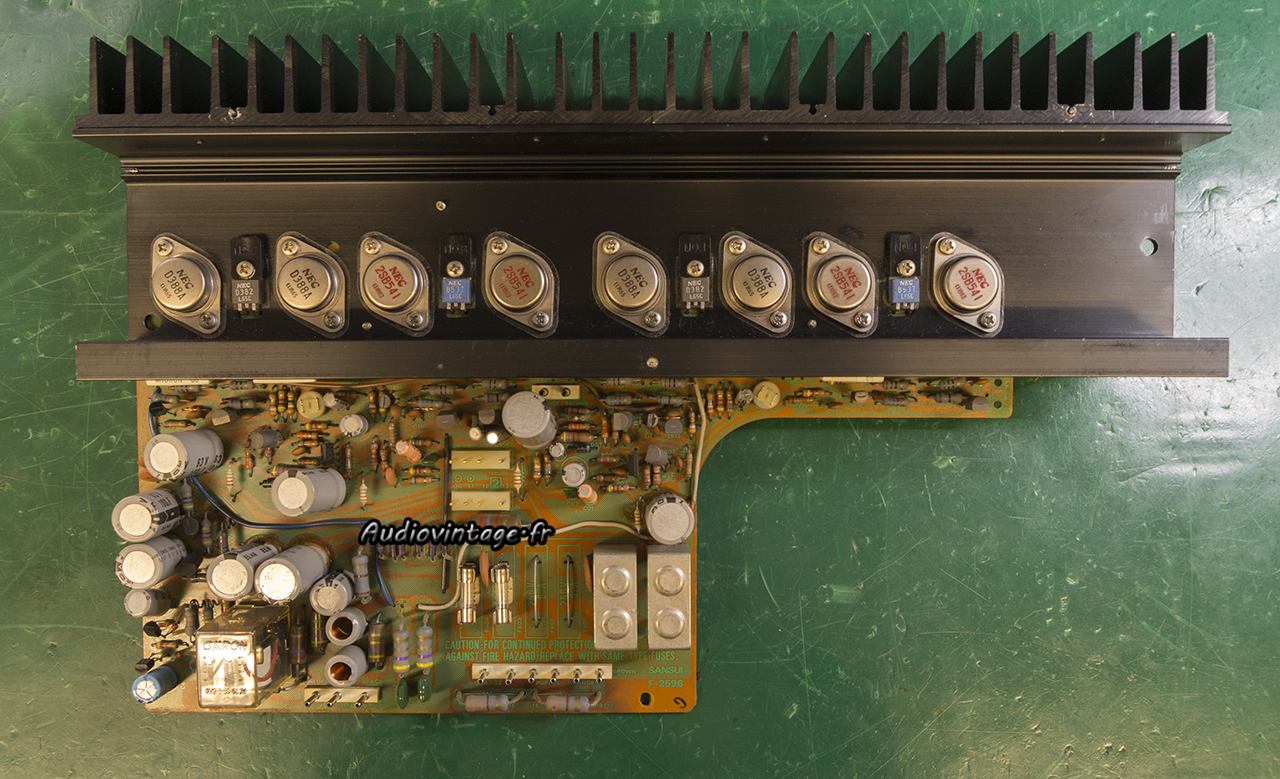

Sansui AU-7900 : circuit principal révisé.
Tous les condensateurs chimiques, un bon paquet de transistors également. Les résistances fusibles sont remplacées tout comme certaines diodes bien connues. Les soudures sous le circuit sont refaites en grande partie (il y avait de quoi faire). Une intervention importante (sous peine de panne) mais simple à faire est réalisée au niveau des transistors de puissances et transistors drivers. Vous me permettrez de garder pour moi de quoi il s’agit.

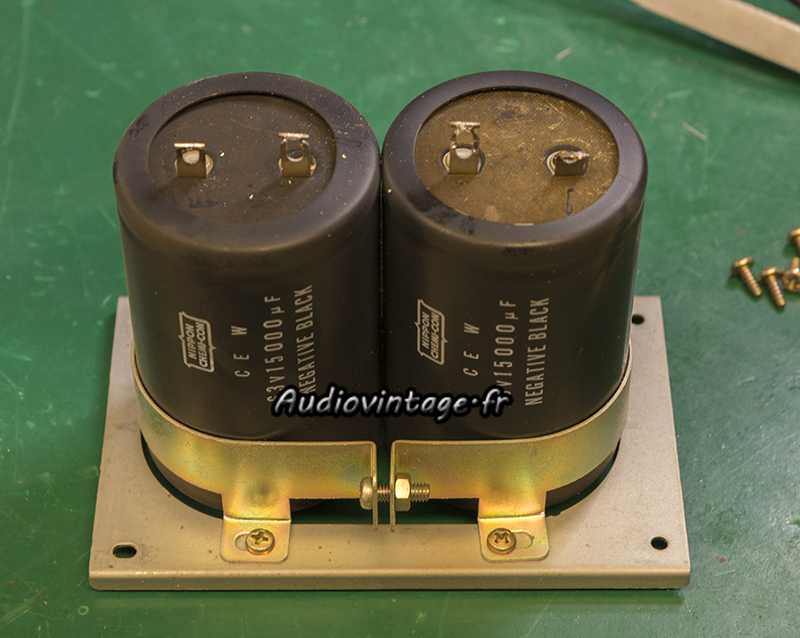

Sansui AU-7900 : condensateurs de filtrage originaux.
Démontage des condensateurs de filtrage.

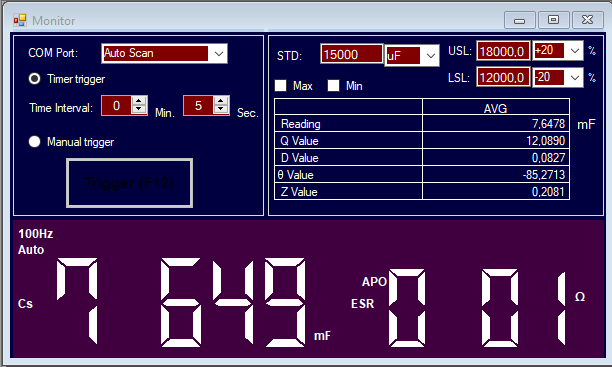

Sansui AU-7900 : condensateur-15000uf-très-fatigué
Ce condensateur devrait afficher plus ou moins 15.000uf. Il en est très loin avec 7649uf. Poubelle.

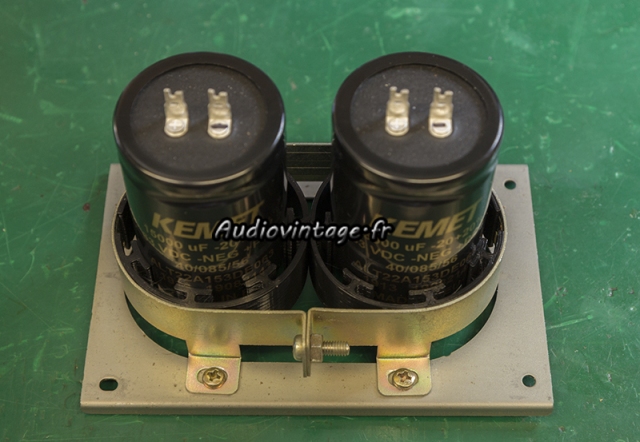

Sansui AU-7900 : condensateurs de filtrage neufs dans adaptateurs  diy.
Les nouveaux condensateurs chimiques de filtrage sont montés sur des adaptateurs Diy imprimés en 3D. Quelques points de colle viendront sécuriser tout ça un peu plus tard.

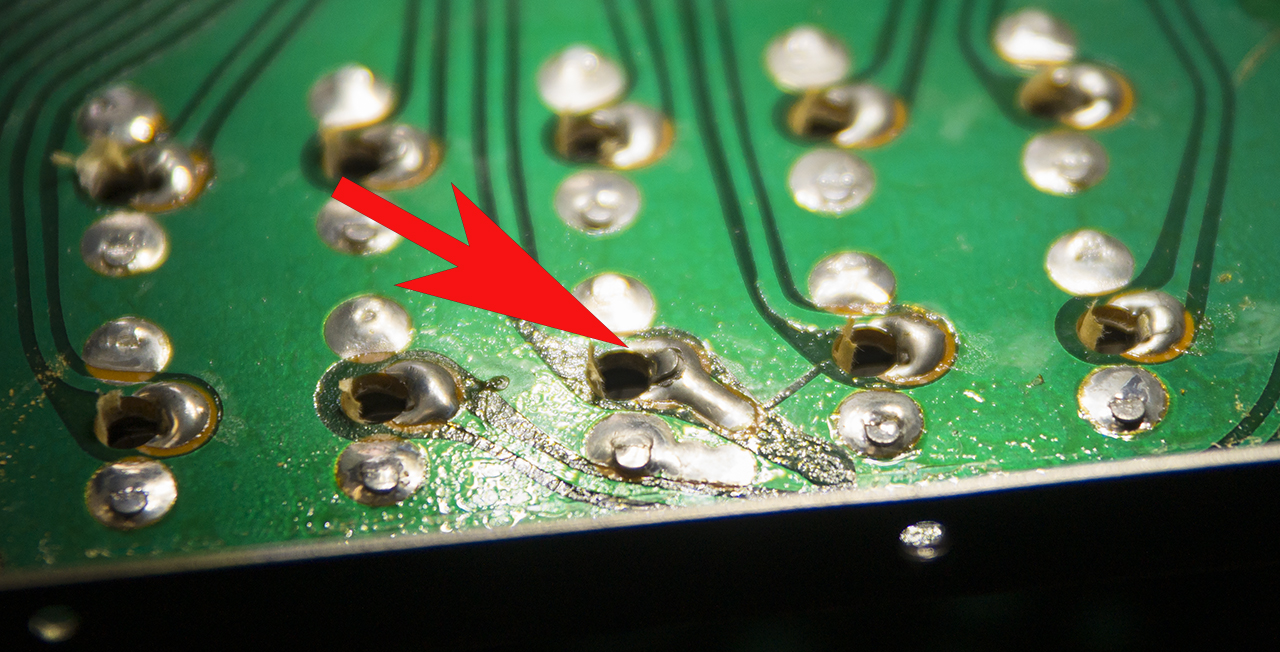

Sansui AU-7900 : soudures HS.
La connectique est directement soudée sur le circuit imprimé. Avec le temps (et les contraintes imposées par les utilisateurs) les soudures lâchent. Celles-ci doivent être refaites, toutes sans exceptions, même celles qui paraissent bonnes.

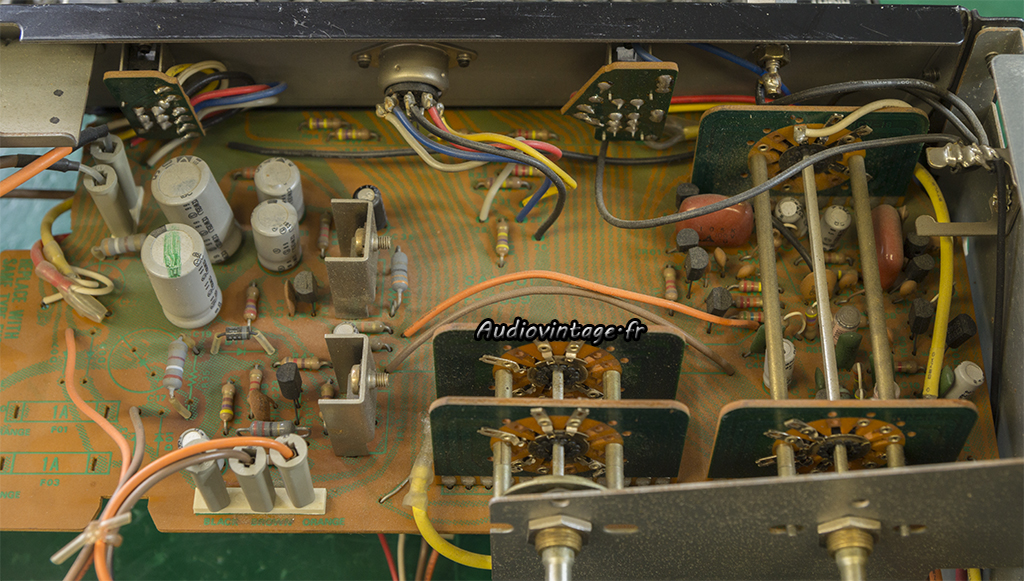

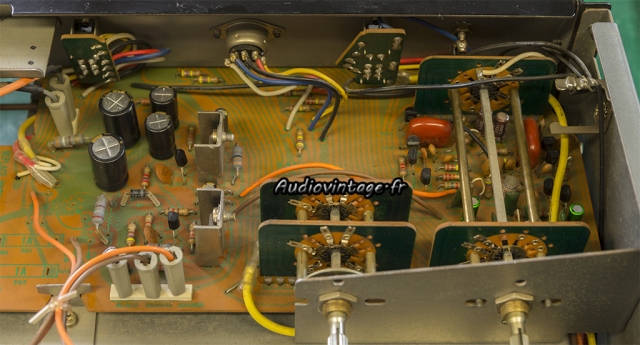

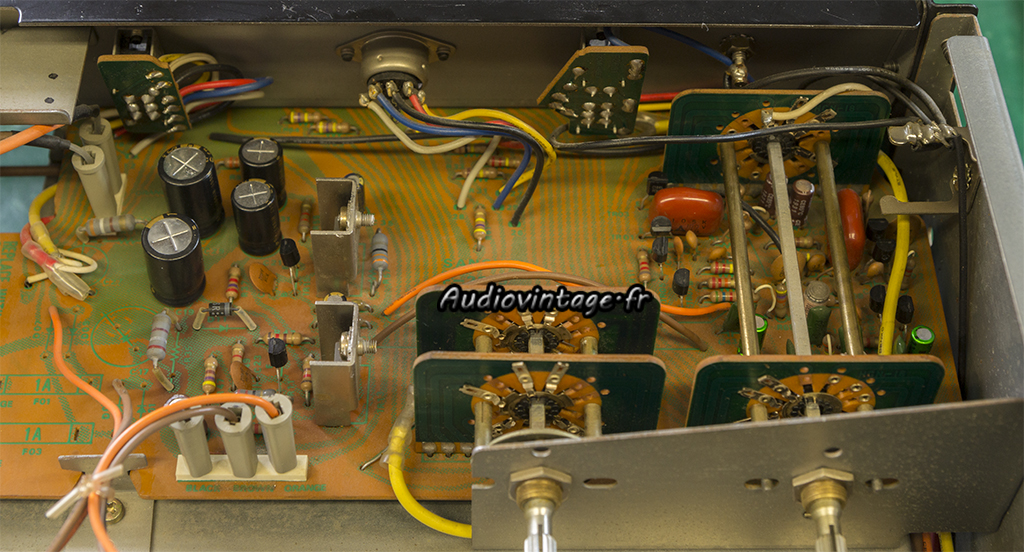

Sansui AU-7900 : circuit alimentation secondaire et phono à revoir.
Le circuit d’alimentation à gauche et le circuit phono à droite.

Sansui AU-7900 : circuit alimentation secondaire et phono révisé.
Condensateurs chimiques et la presque totalité des transistors sont remplacés. De nombreuses soudures en mauvais état sont refaites sous ce même circuit.

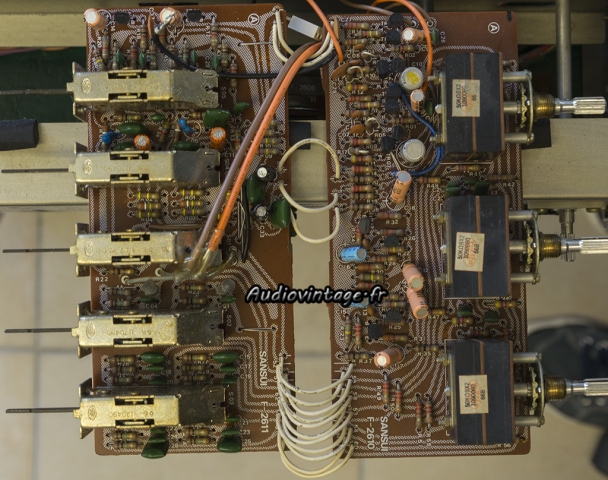

Sansui AU-7900 : circuit filtre et tonalité à réviser.
Extraction du circuit « filtre » et du circuit « tonalité ».

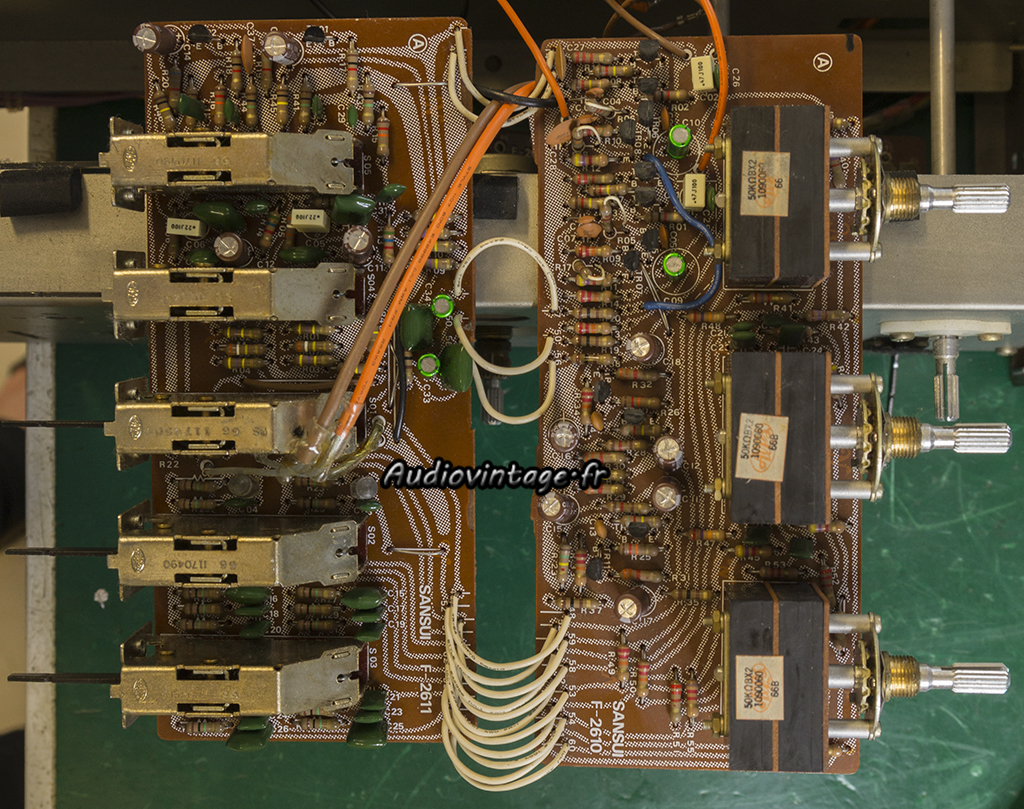

Sansui AU-7900 : circuit filtre et tonalité révisés.
Tous les condensateurs chimiques et les transistors sont remplacés.

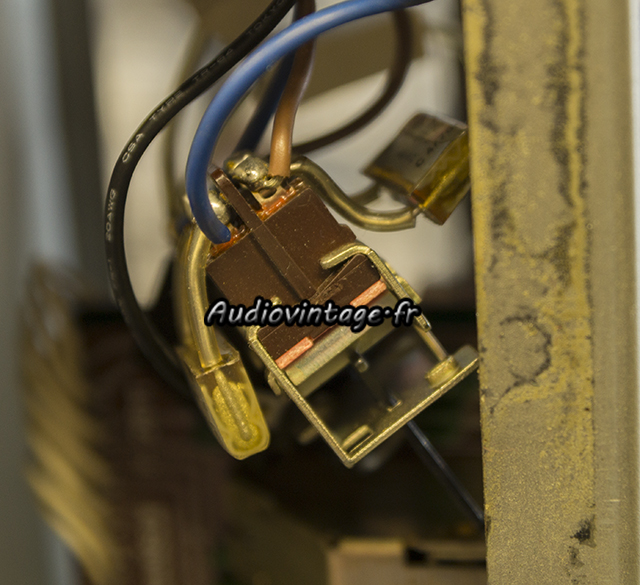

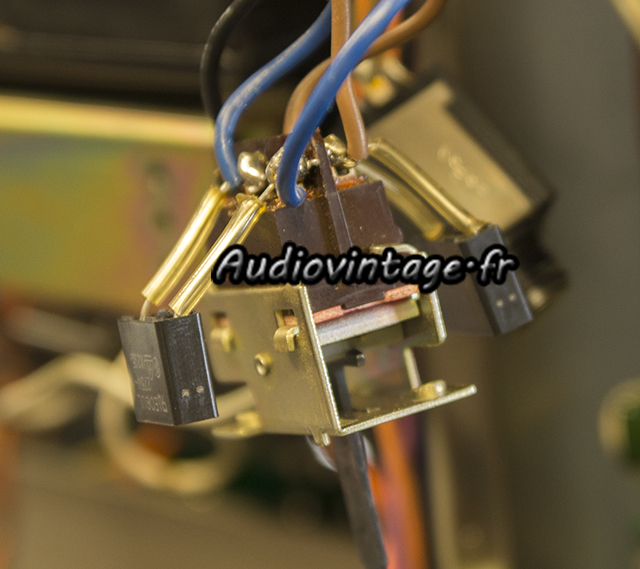

Sansui AU-7900 : rifa à remplacer.
Le basculeur on/off et ses condensateurs Rifa fêlés.

Sansui AU-7900 : condensateurs "spark killer" remplacés.
De beaux condensateurs Panasonic X2 tout neufs prennent place.

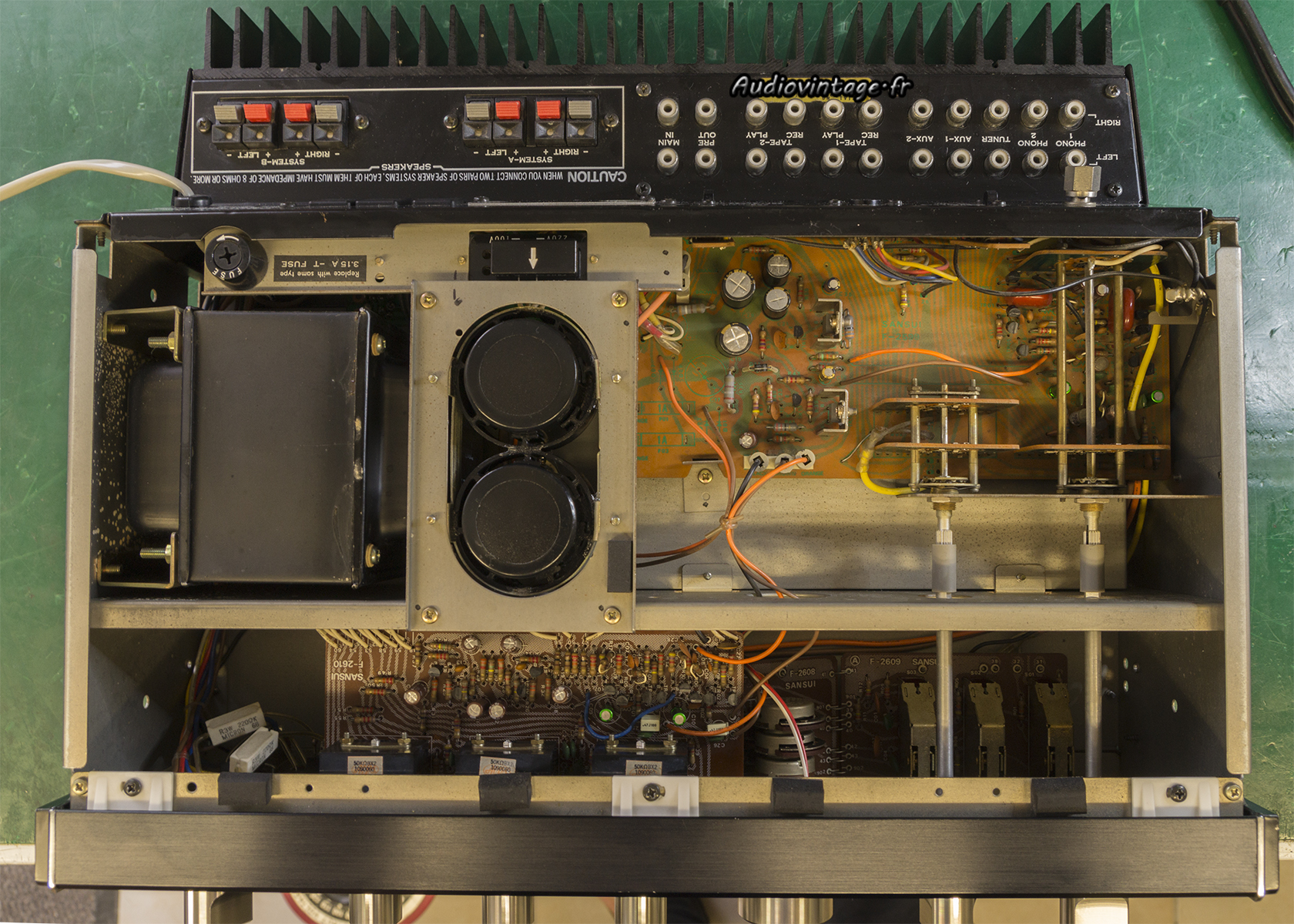

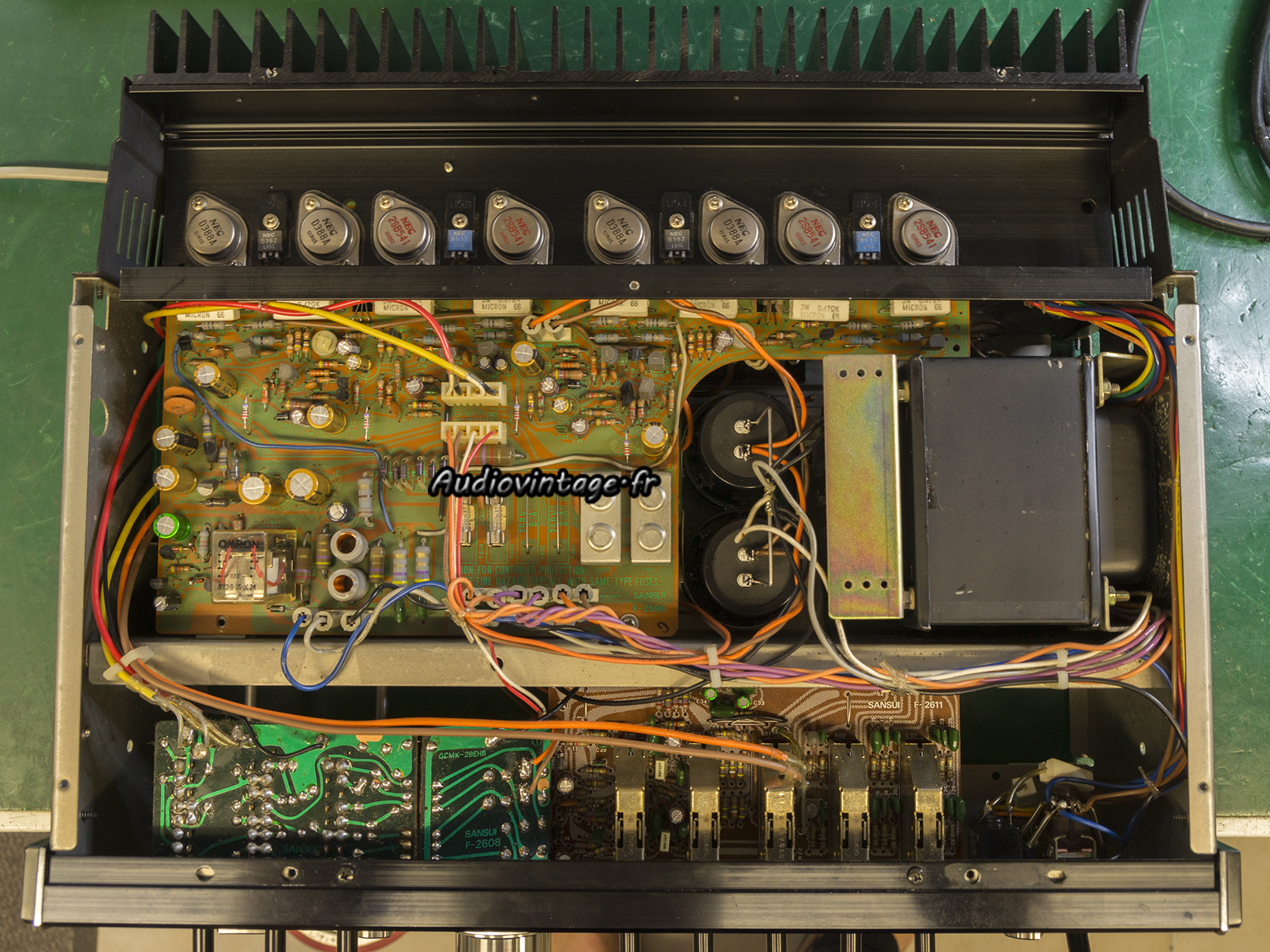

Sansui AU-7900 : terminé.
Sansui AU-7900 : terminé.
Terminé ?
Et bien non, il a fallu ré-intervenir. En effet il m’était impossible de régler correctement le courant de repos des transistors de puissance du canal gauche, toujours un peu trop important même avec la résistance ajustable en bout de course. Après remplacement d’un transistor, tout est rentré dans l’ordre.

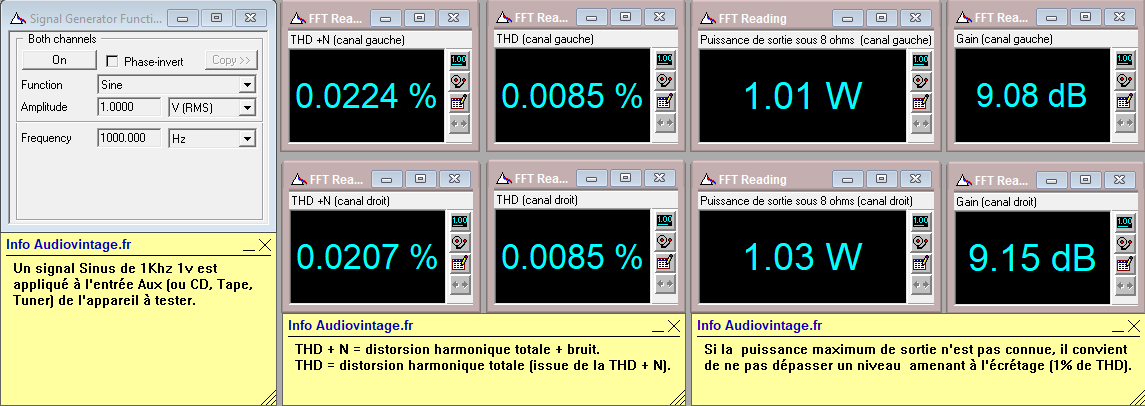

Sansui AU-7900 : distorsion-à-2x1w-sous-8-ohms-entrée-aux-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-7900 : distorsion-à-2x75w-sous-8-ohms-entrée-aux-tone-defeat
Distorsion à puissance nominale sous 8 ohms, entrée aux, tone defeat. Le constructeur donne une dht maximum de 0.1%, on en est encore éloigné.

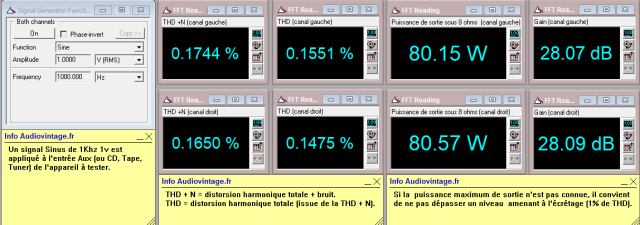

Sansui AU-7900 : distorsion-à-2x80w-sous-8-ohms-entrée-aux-tone-defeat
Distorsion relevée à 2x80watts sous 8 ohms, entrée aux, tone defeat.

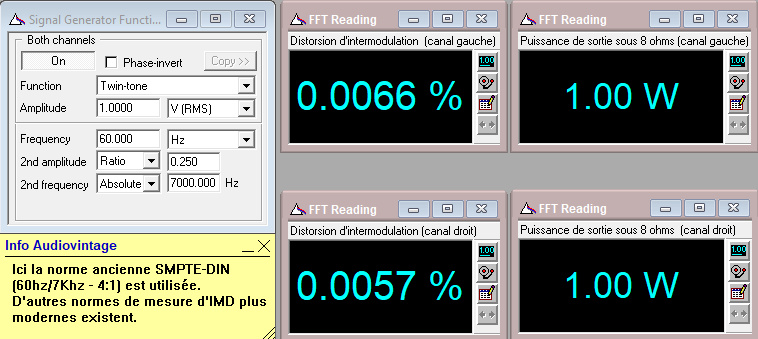

Sansui AU-7900 : IMD-à-2x1w-sous-8-ohms-entrée-aux-tone-defeat
Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-7900 : IMD-à-lécrétage-sous-8-ohms-entrée-aux-tone-defeat
Distorsion d’intermodulation à l’écrêtage (ou presque) sous 8 ohms, entrée aux, tone defeat.

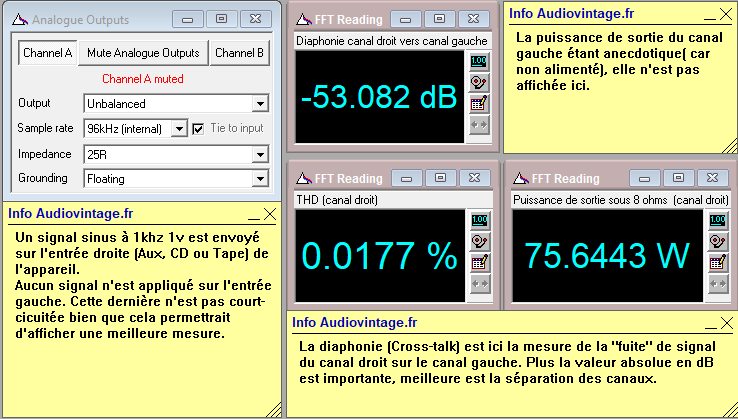

Sansui AU-7900 : diaphonie-du-canal-droit-sur-le-canal-gauche-à-puissance-nominale-sous-8-ohms-entrée-aux-tone-defeat
Diaphonie à puissance nominale sous 8 ohms, canal droit sur canal gauche, entrée aux, tone defeat.

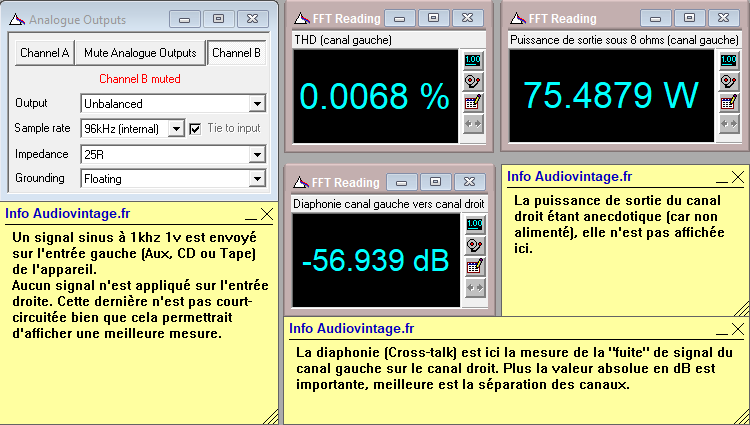

Sansui AU-7900 : diaphonie-du-canal-gauche-sur-le-canal-droit-à-puissance-nominale-sous-8-ohms-entrée-aux-tone-defeat
Diaphonie à puissance nominale sous 8 ohms, canal gauche sur canal droit, entrée aux, tone defeat.

Sansui AU-7900 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-7900 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-loudness-on
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness “on”.

Sansui AU-7900 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-tone-defeat-filtres-20hz-puis-60hz-activés
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres 20hz puis 60hz activés.

Sansui AU-7900 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-tone-defeat-filtres-7khz-puis-12khz-activés
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres 7khz puis 12khz activés.

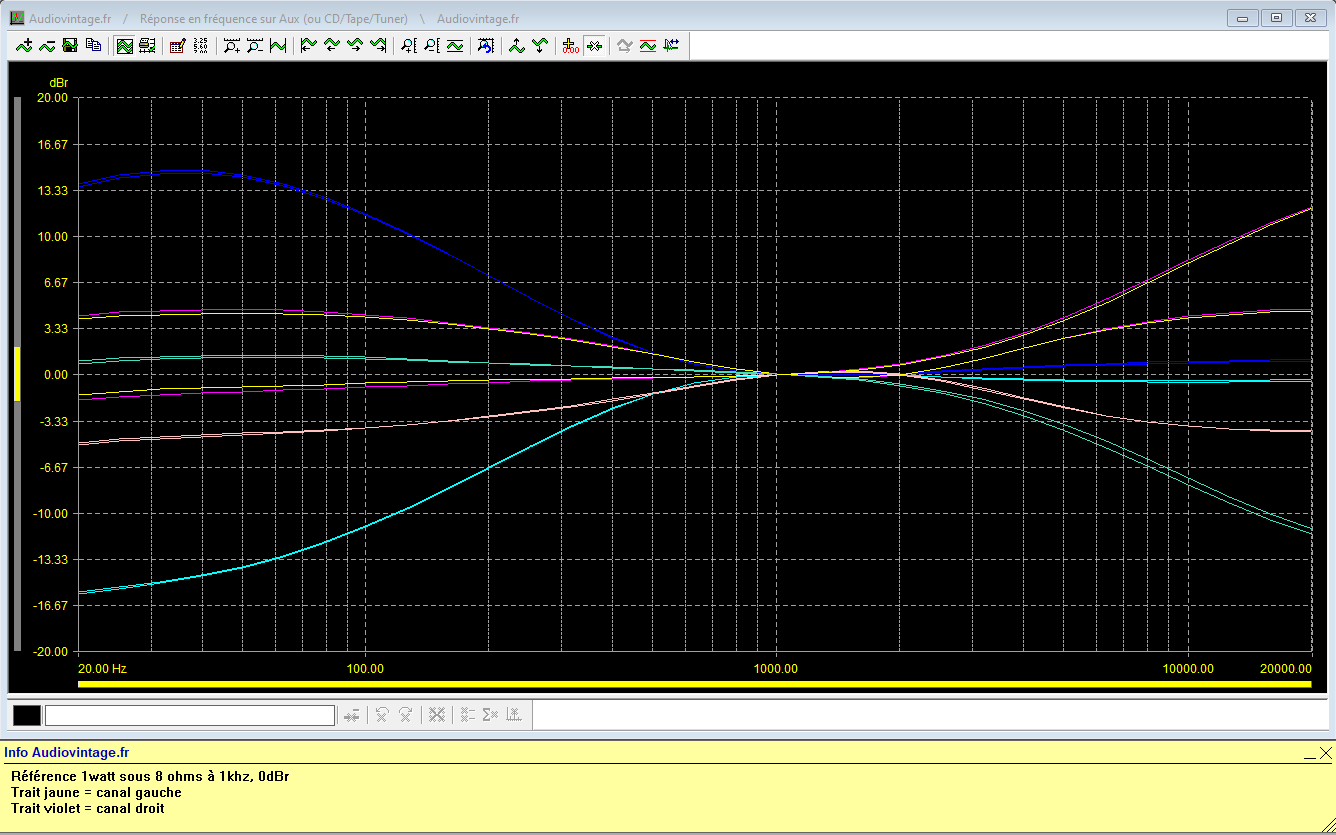

Sansui AU-7900 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-tonalité-activé-max-et-mini
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de toanlités (grave/médium/aigus) au mini puis au maxi.

Sansui AU-7900 : rapport-signal-bruit-à-2x75w-sous-8-ohms-entrée-aux-tone-defeat
Rapport signal bruit à 2x75w sous 8 ohms, entrée aux, tone defeat.

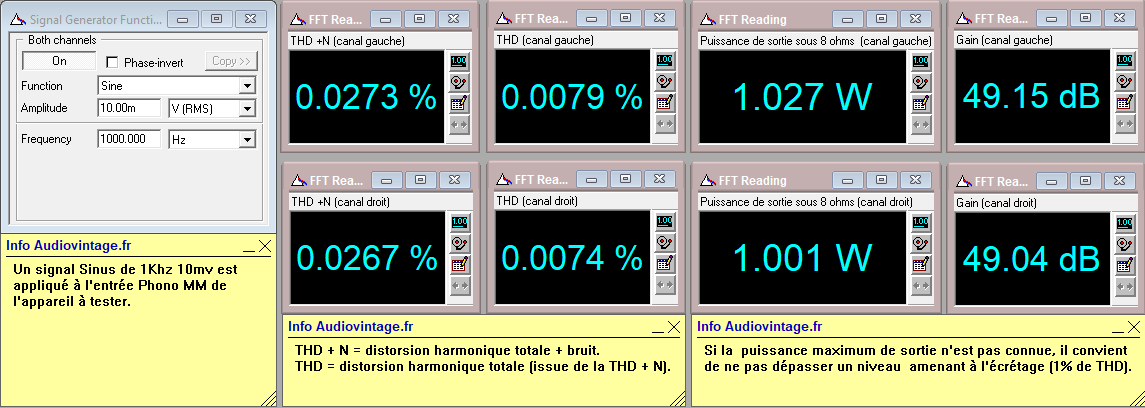

Sansui AU-7900 : distorsion-à-2x1w-sous-8-ohms-entrée-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

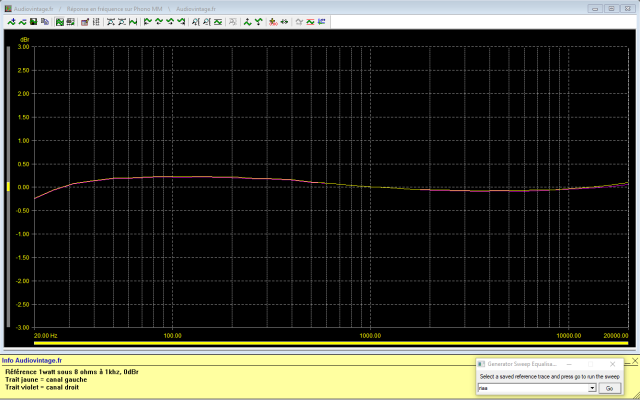

Sansui AU-7900 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-phono-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Sansui AU-7900 : rapport-signal-bruit-à-2x75w-sous-8-ohms-entrée-phono-tone-defeat
Rapport signal bruit à 2x75w sous 8 ohms, entrée phono, tone defeat.

Sansui AU-7900 : signal-carré-à-100hz
Sansui AU-7900 : signal-carré-à-1khz
Sansui AU-7900 : signal-carré-à-10khz

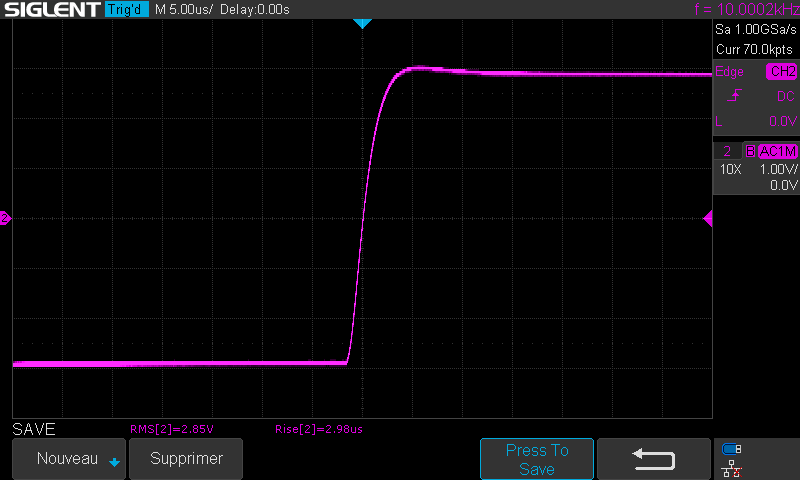

Sansui AU-7900 : Temps-de-montée-à-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.

Sansui AU-7900 : connectique.
Connectique.
