Quad 33

Quad 33 : en route
Fidèle compagnon du Quad 405 présenté ici, voici le préamplificateur Quad 33.

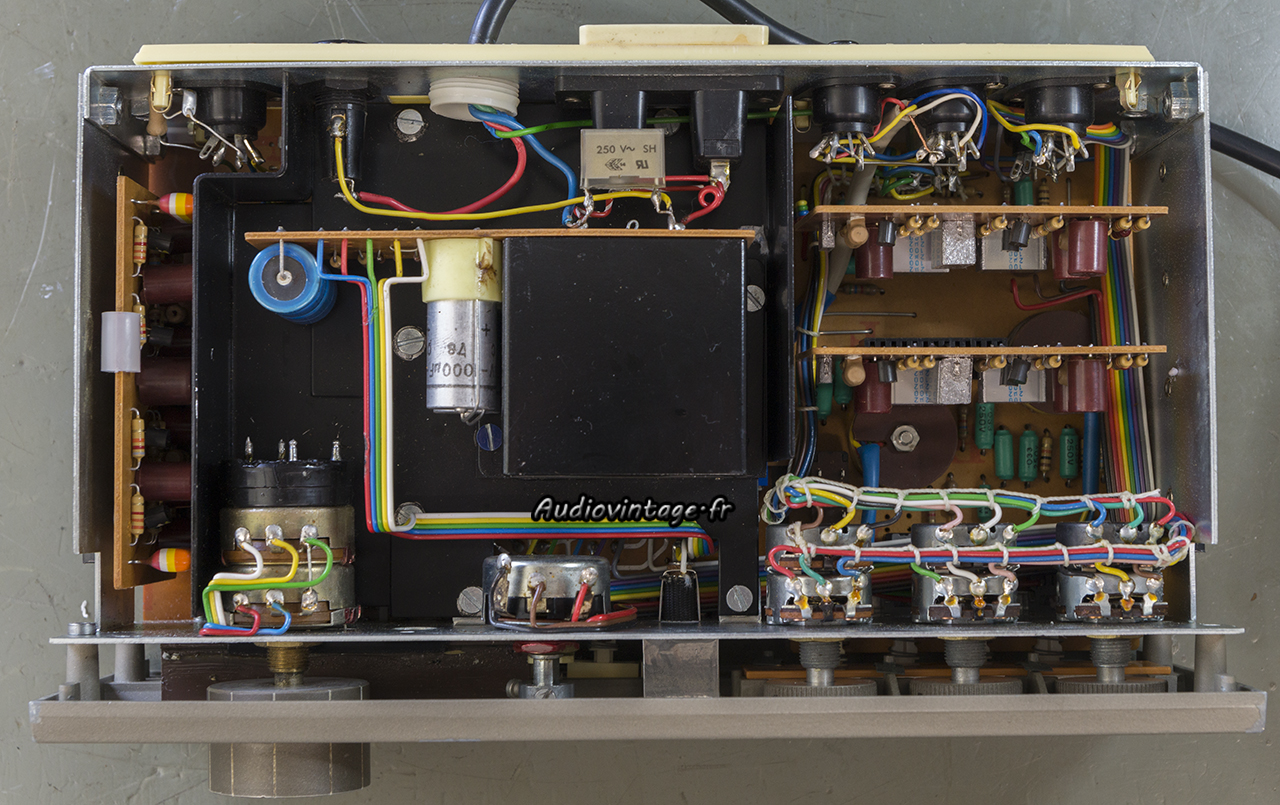

Quad 33 : à son arrivée.
L’exemplaire présenté ici est fonctionnel. Des modifications sont visibles, le switch on/off, faisant partie du potentiomètre de volume a été shunté car défectueux. Le connecteur d’alimentation original a été supprimé. Le potentiomètre de balance est grippé, la came qui l’entraine s’est desserrée.
Tous les condensateurs chimiques originaux sont encore en place.

Quad 33 : circuits à revoir.
Retrait des divers circuits.

Quad 33 : circuits révisés.
Et révision.

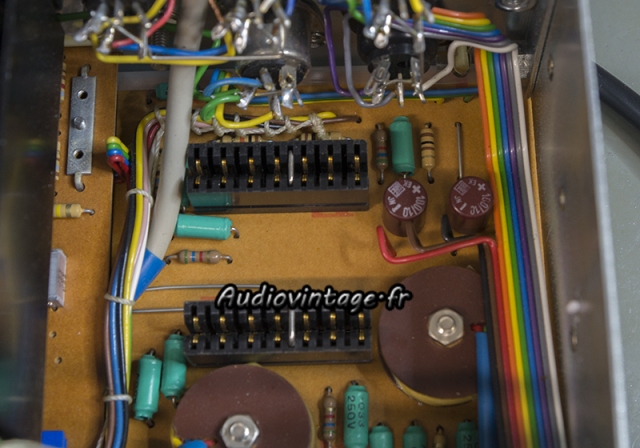

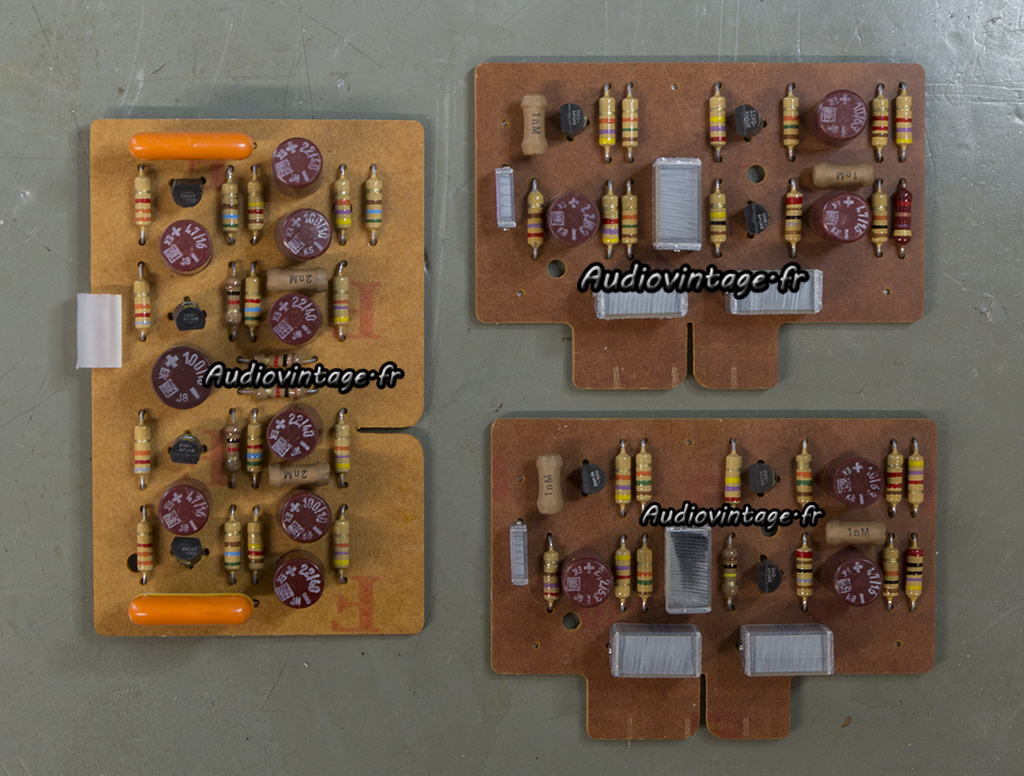

Quad 33 : condensateurs à remplacer.

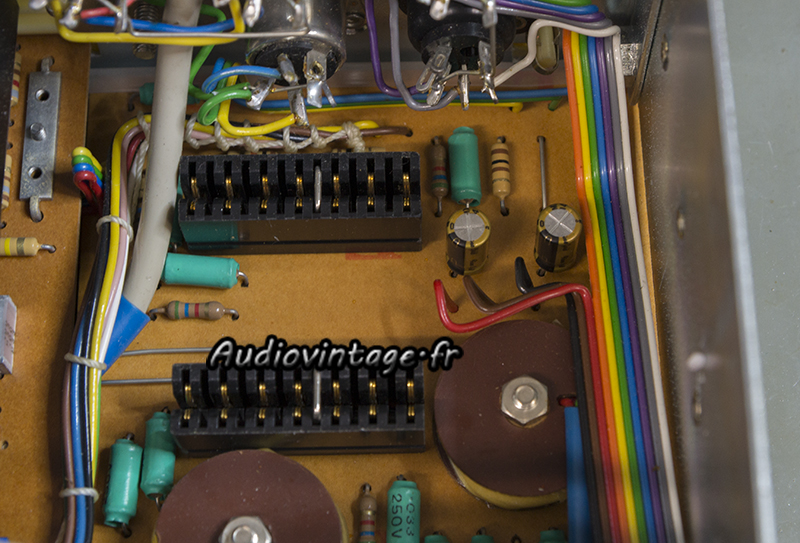

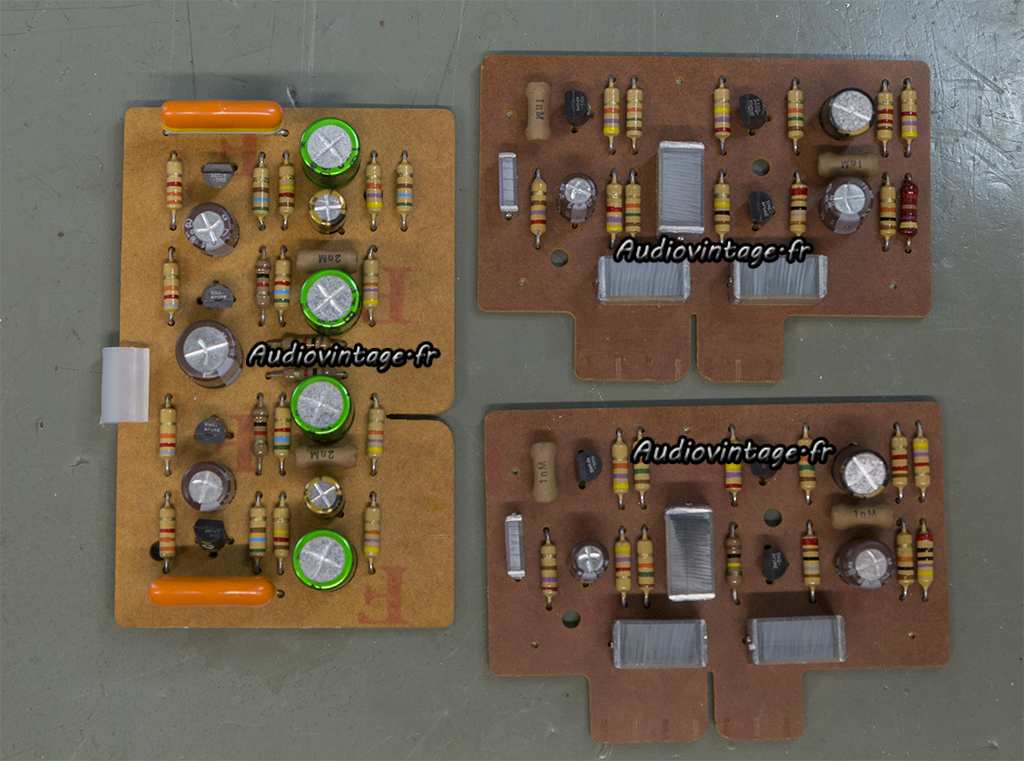

Quad 33 : condensateurs remplacés.
Pas de pitié pour les condensateurs au fond de l’appareil.

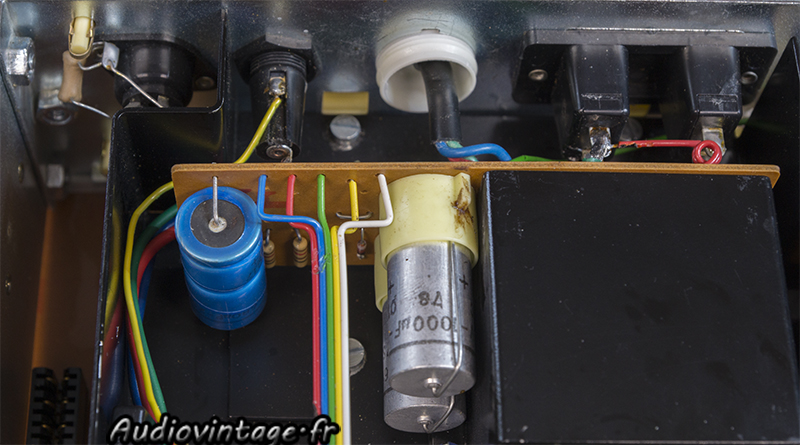

Quad 33 : alimentation à revoir.
Le circuit d’alimentation.

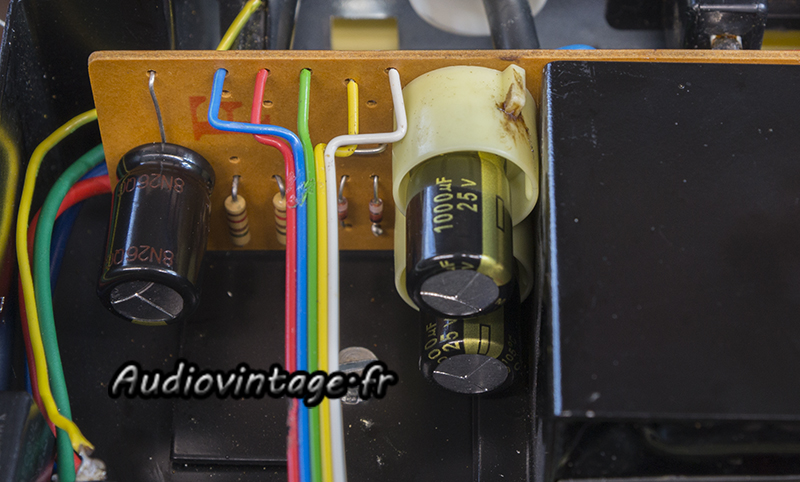

Quad 33 : alimentation révisée.
Condensateurs chimiques neufs.

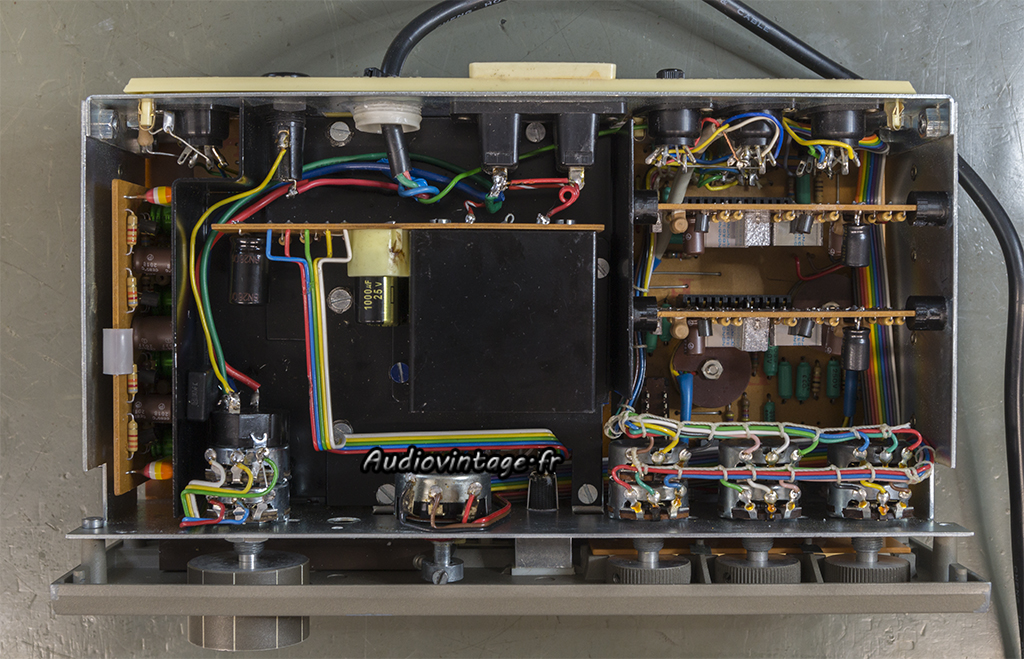

Quad 33 : terminé.
Le potentiomètre de volume est remplacé. J’ai retiré des fils d’alimentation en respectant les couleurs originales. Le condensateur de sécurité est remplacé et rejoint sa position originale, sur le switch en lui-même. Le potentiomètre de balance a été dégrippé, et son système d’entrainement réglé et serré.
Des petits supports de conception personnelle et réalisés en impression 3D viennent maintenir les deux circuits visibles à droite, ceux-ci ayant la fâcheuse tendance à vouloir s’enfuir de leur connecteur respectif.

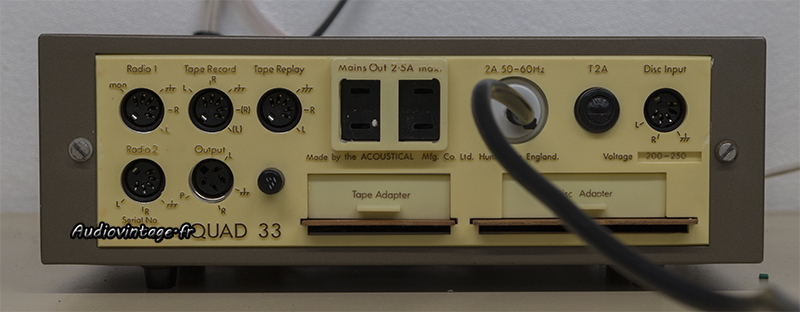

Quad 33 : connectique.
Connectique.

Les mesures sur entrée radio :

Quad 33 : distorsion-a-1v-en-sortie-entree-radio-tone-defeat
Distorsion à 1v en sortie, entrée radio, tone defeat.

Quad 33 : distorsion-a-1.6v-en-sortie-entree-radio-tone-defeat
Distorsion à 1.6v en sortie, entrée radio, tone defeat.

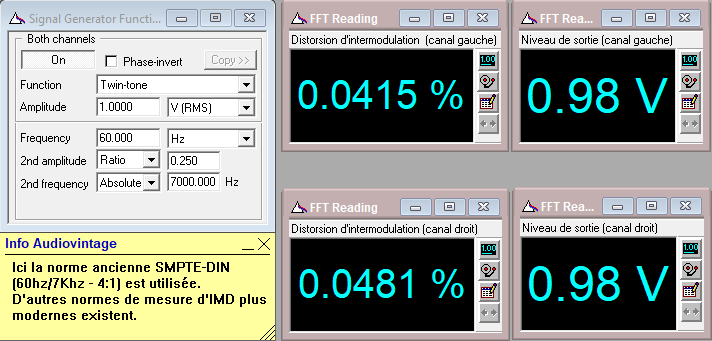

Quad 33 : IMD-a-1v-en-sortie-entree-radio-tone-defeat
Distorsion d’intermodulation à 1v en sortie, entrée radio, tone defeat.

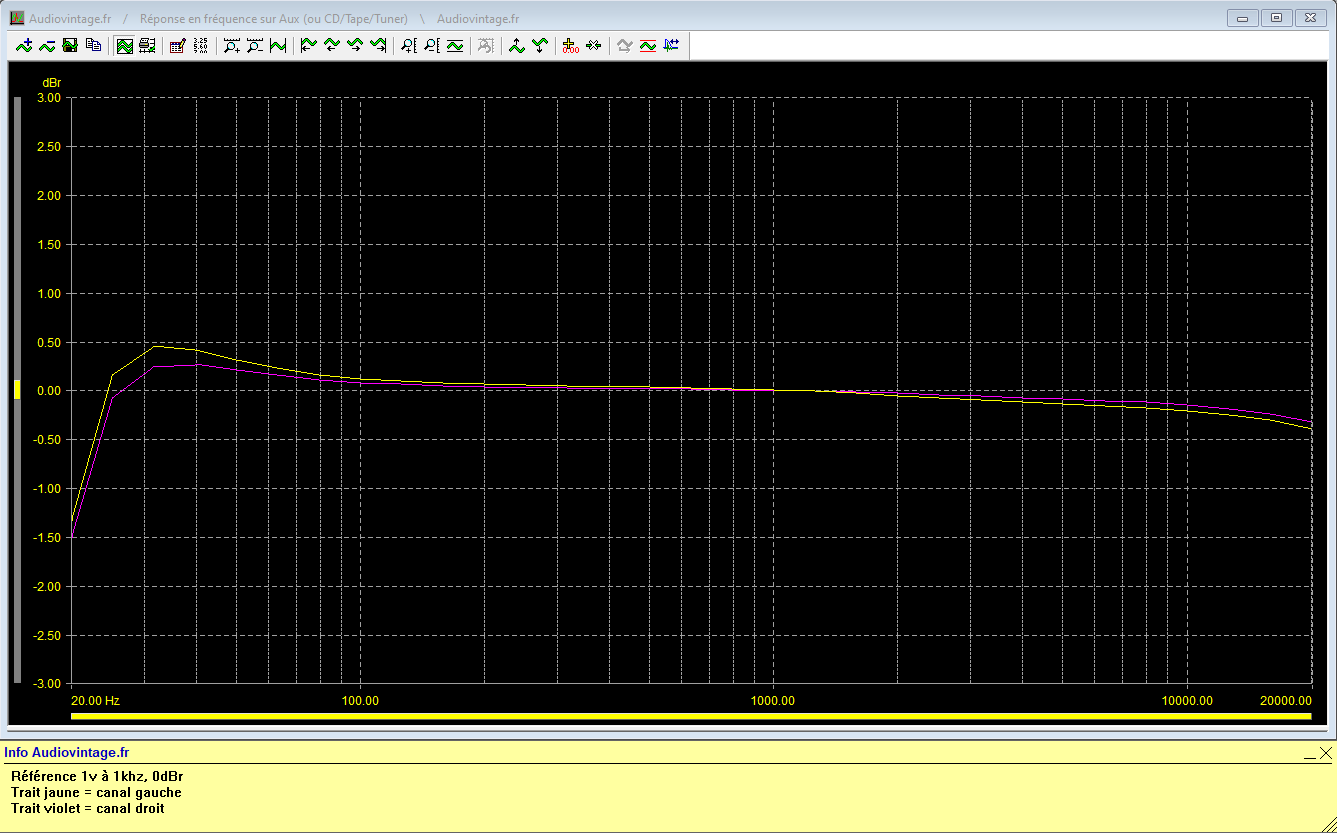

Quad 33 : reponse-en-frequence-a-1v-en-sortie-entree-radio-tone-defat
Réponse en fréquence à 1v en sortie, entrée radio, tone defeat.

Quad 33 : rapport-signal-bruit-a-1v-en-sortie-entree-radio-tone-defeat
Rapport signal bruit à 1v en sortie, entrée radio, tone defeat.

Quad 33 : rapport-signal-bruit-a-1.6v-en-sortie-entree-radio-tone-defeat
Rapport signal bruit à 1.6v en sortie, entrée radio, tone defeat.

Les mesures sur entrée phono :

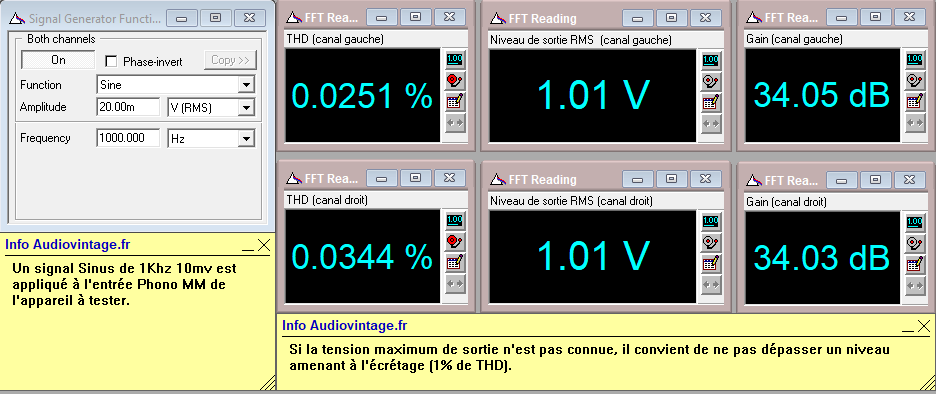

Quad 33 : distorsion-a-1v-en-sortie-entree-phono-tone-defeat
Distorsion à 1v en sortie, entrée phono, tone defeat.

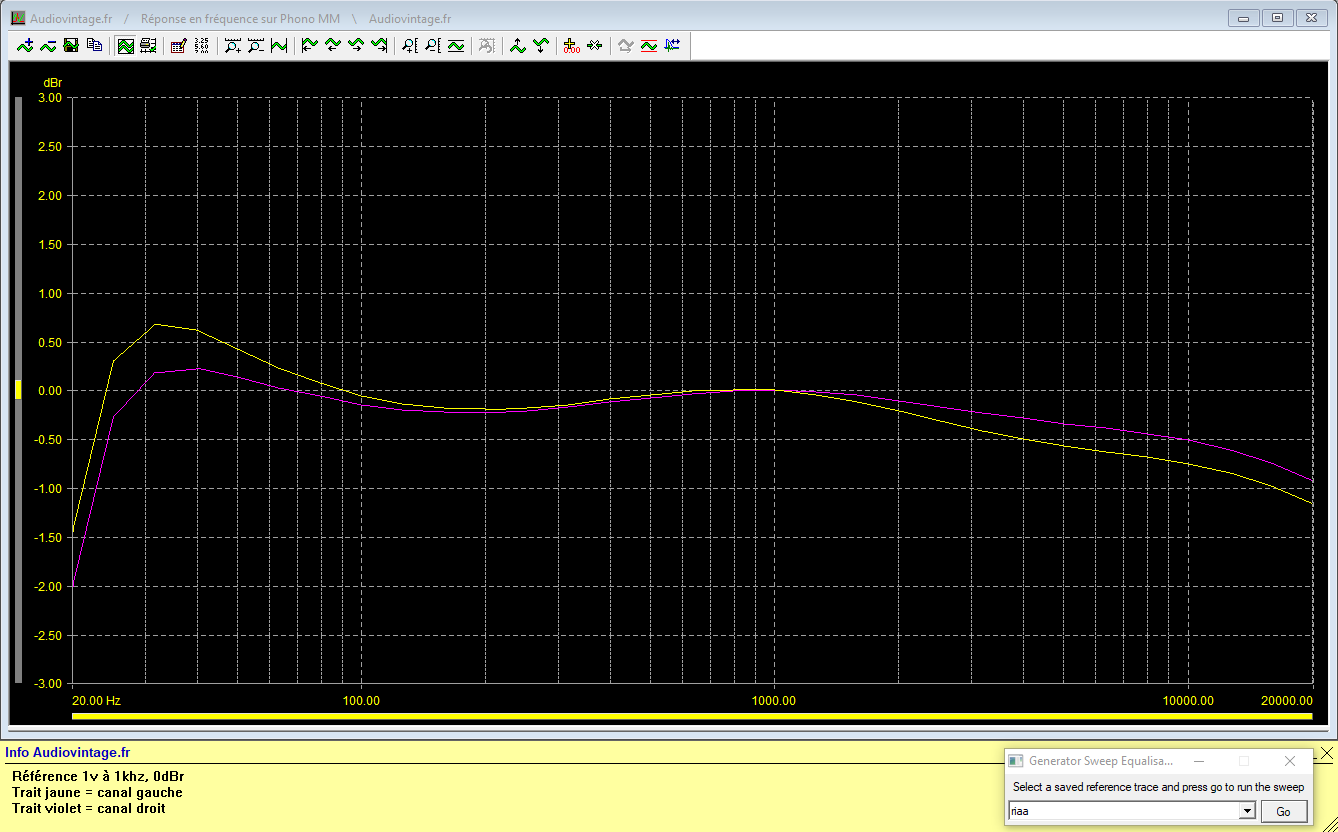

Quad 33 : reponse-en-frequence-a-1v-en-sortie-entree-phono-tone-defat
Réponse en fréquence à 1v en sortie, entrée phono, tone defeat.

Quad 33 : rapport-signal-bruit-a-1v-en-sortie-entree-phono-tone-defeat
Rapport signal bruit à 1v en sortie, entrée phono, tone defeat.

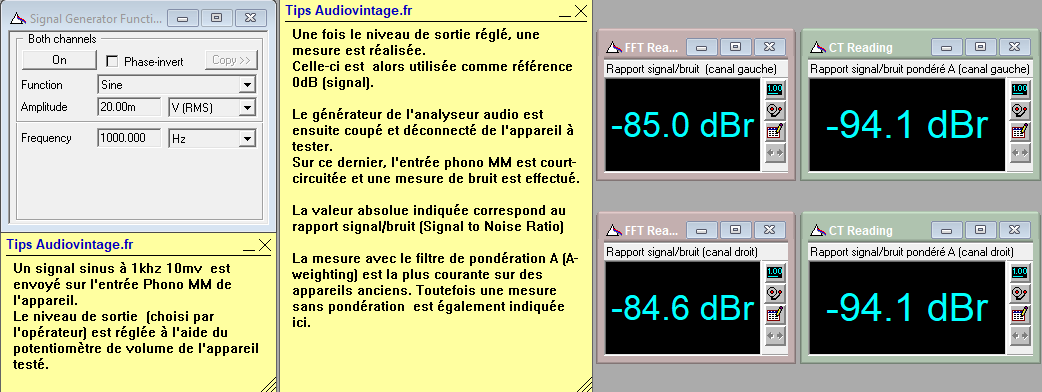

Quad 33 : rapport-signal-bruit-a-1.6v-en-sortie-entree-phono-tone-defeat
Rapport signal bruit à 1.6v en sortie, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

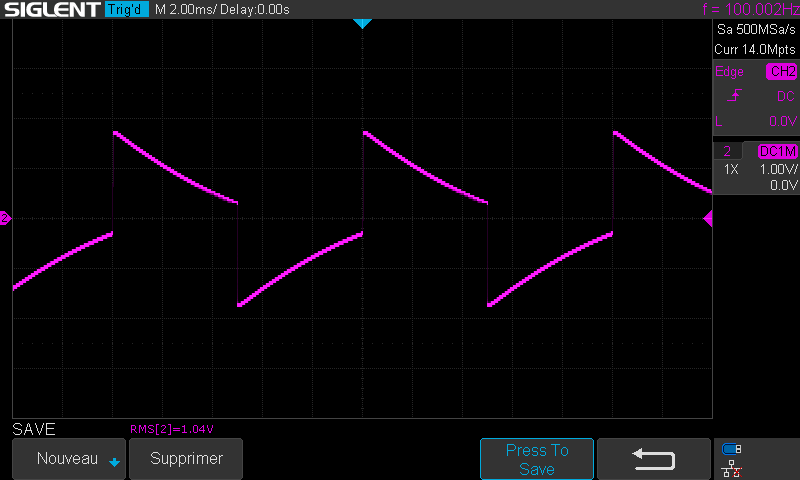

Quad 33 : signal-carre-a-100hz

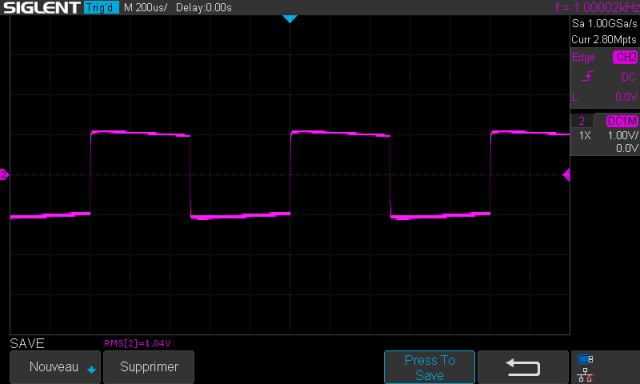

Quad 33 : signal-carre-a-1khz
Quad 33 : signal-carre-a-10khz

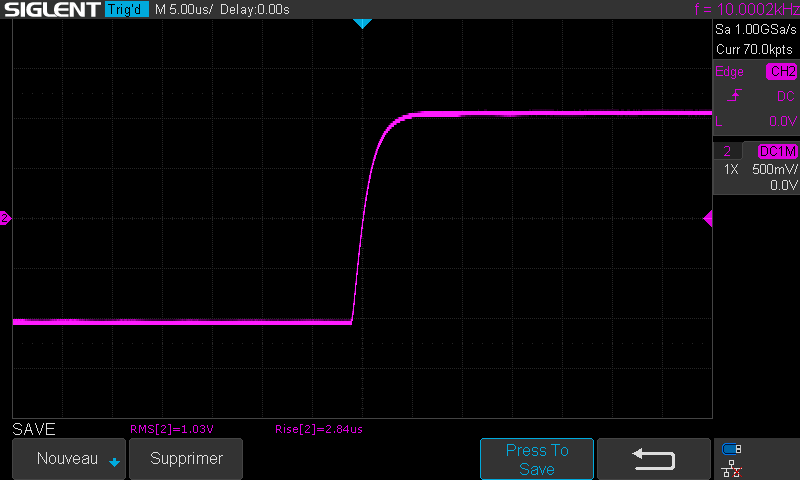

Quad 33 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée radio, tone defeat.
