Je termine cette petite série d’appareils Quad avec un préamplificateur modèle 44.

Ce Quad 44 fonctionne encore correctement. Je note un démontage probable du boitier contenant le transformateur d’alimentation ainsi que la réfection de certaines soudures souvent problématiques dans ce modèle.

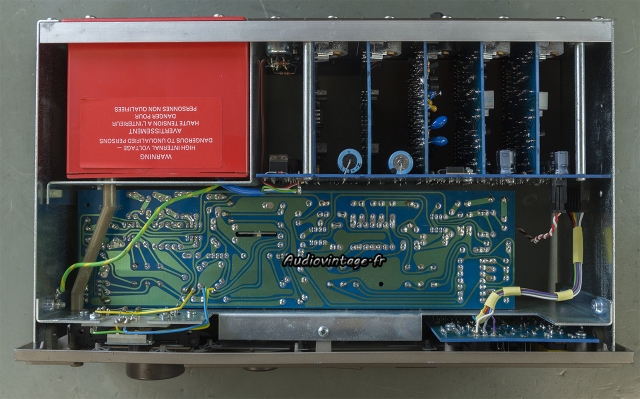

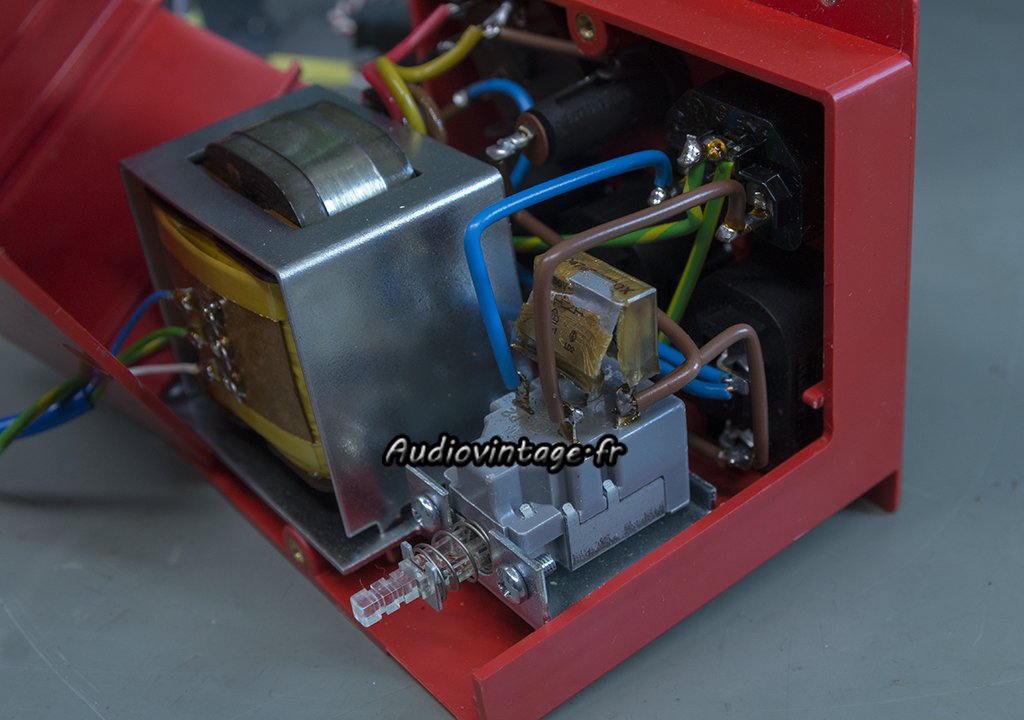

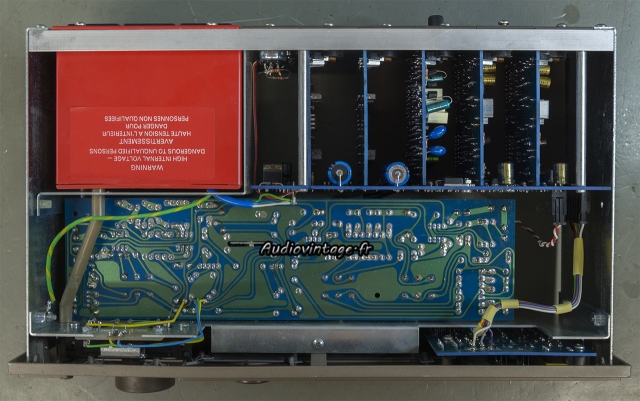

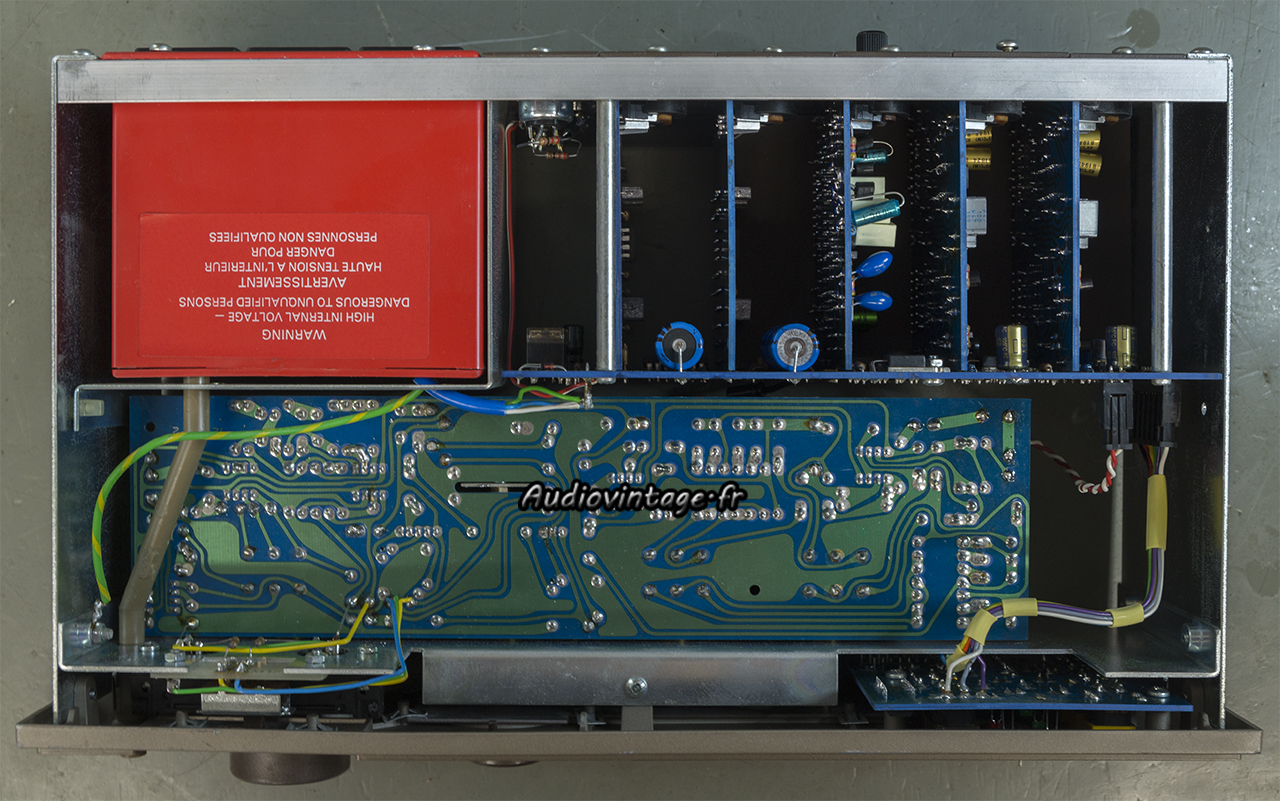

Ouverture du boitier d’alimentation. En effet, le célèbre condensateur Rifa a décidé de s’échapper de son enveloppe terrestre. Il sera donc remplacé.

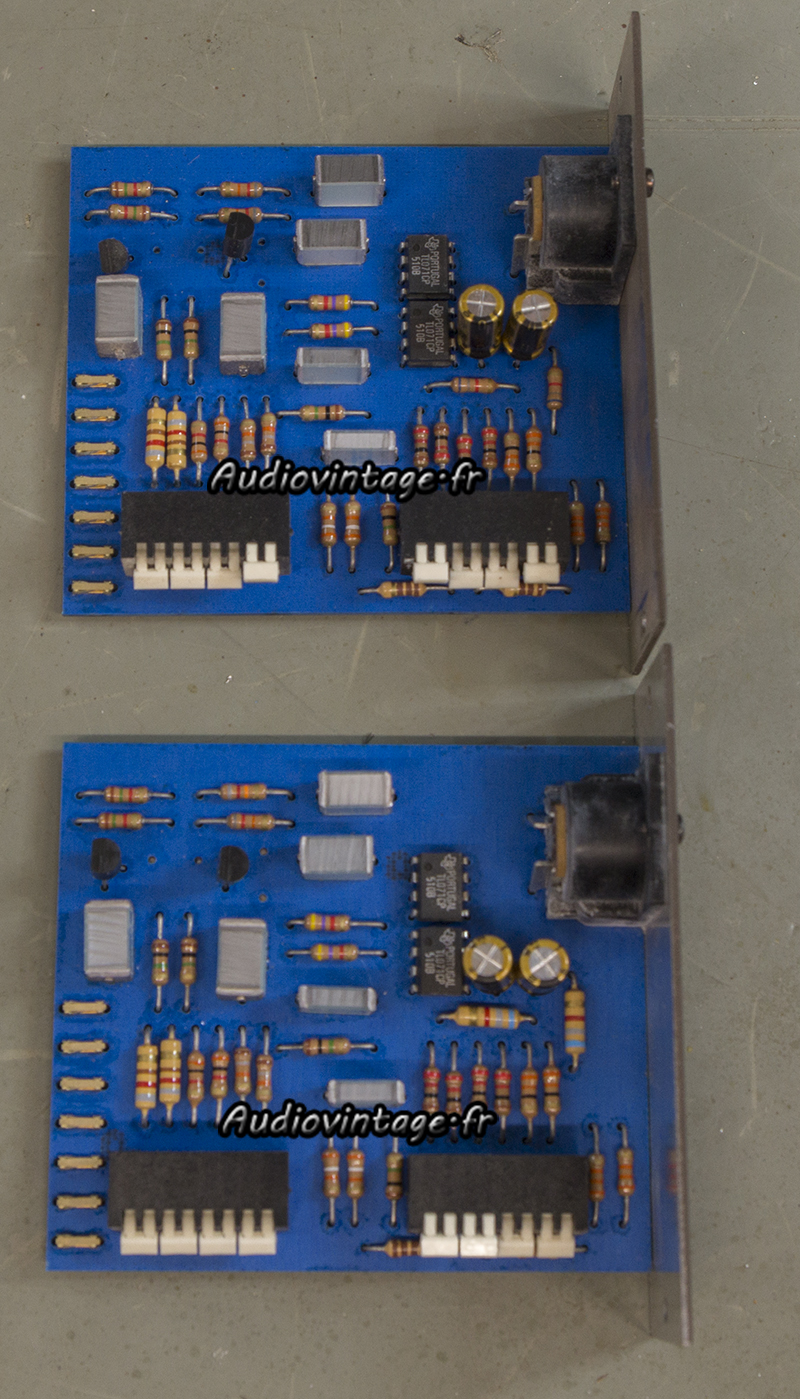

La conception permet un retrait rapide des cartes.

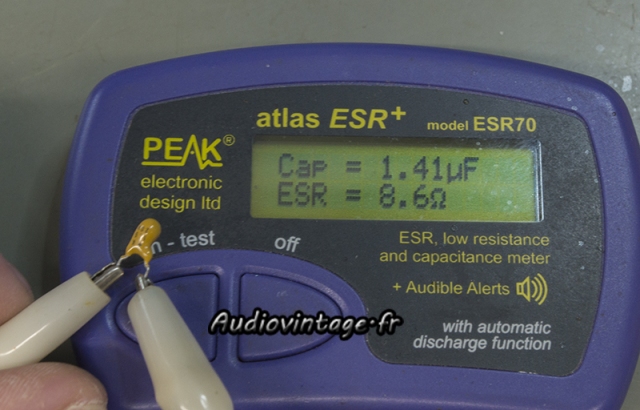

Exemple d’un condensateur tantale qui n’est plus en pleine forme.

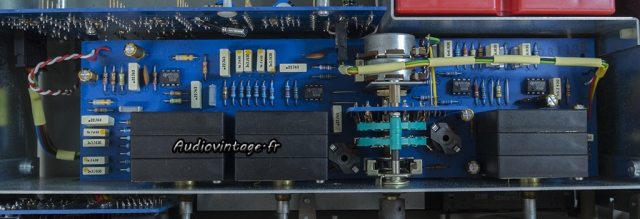

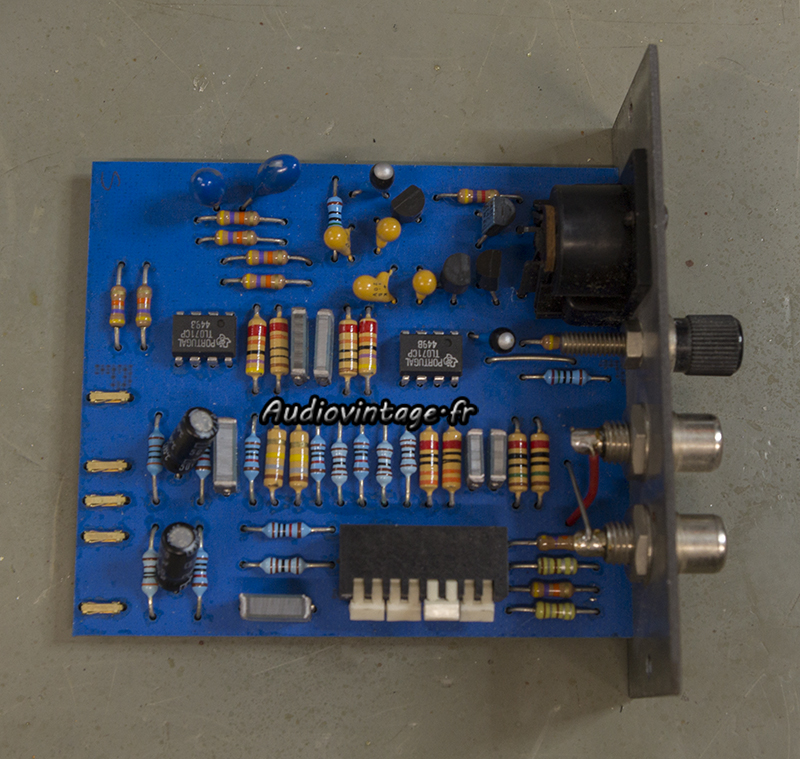

Les circuits sont révisés.

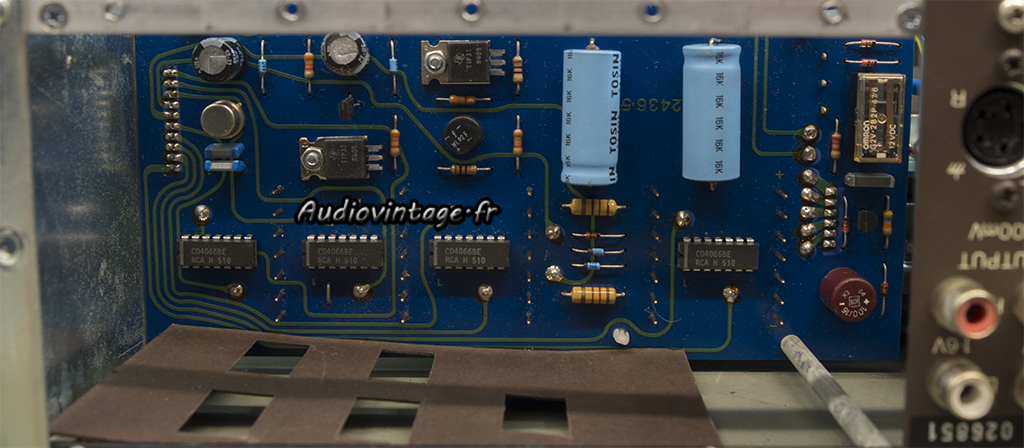

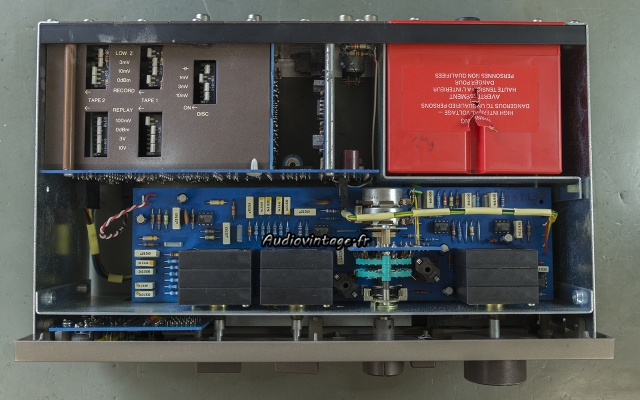

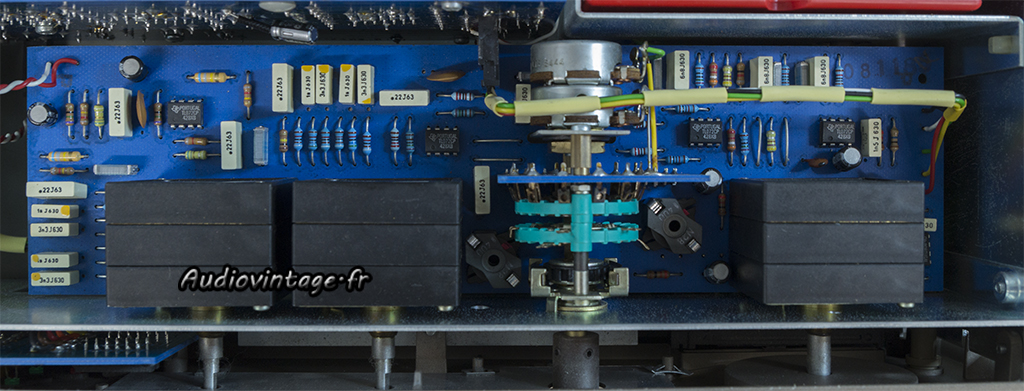

Le « fond de panier » du Quad 44.

Condensateurs chimiques remplacés.

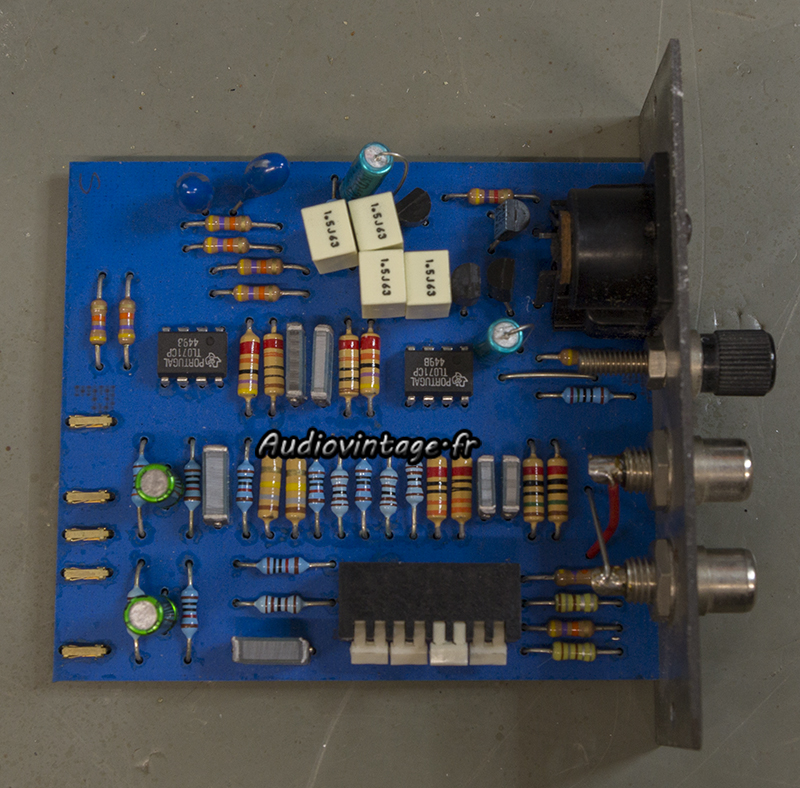

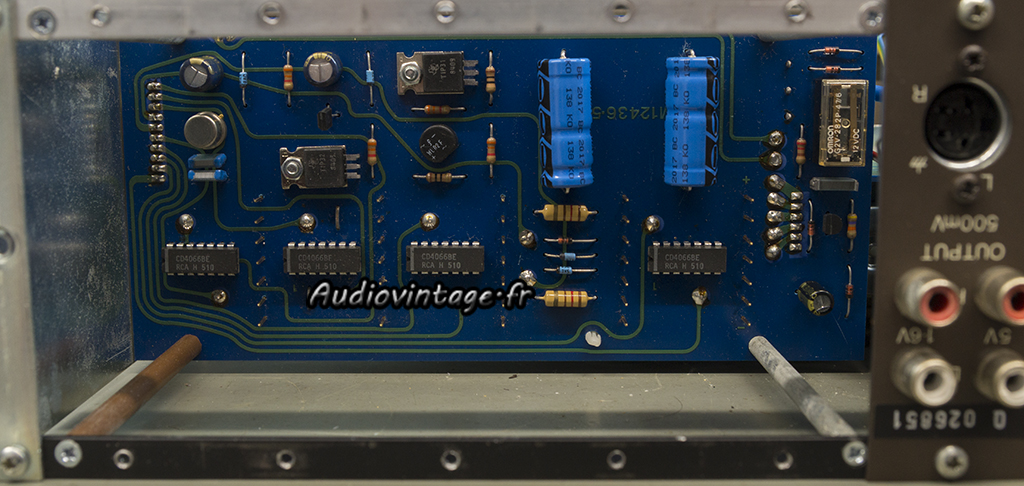

Ici aussi quelques condensateurs chimiques à remplacer.

C’est fait, ainsi qu’une légère modification proposée par Quad.

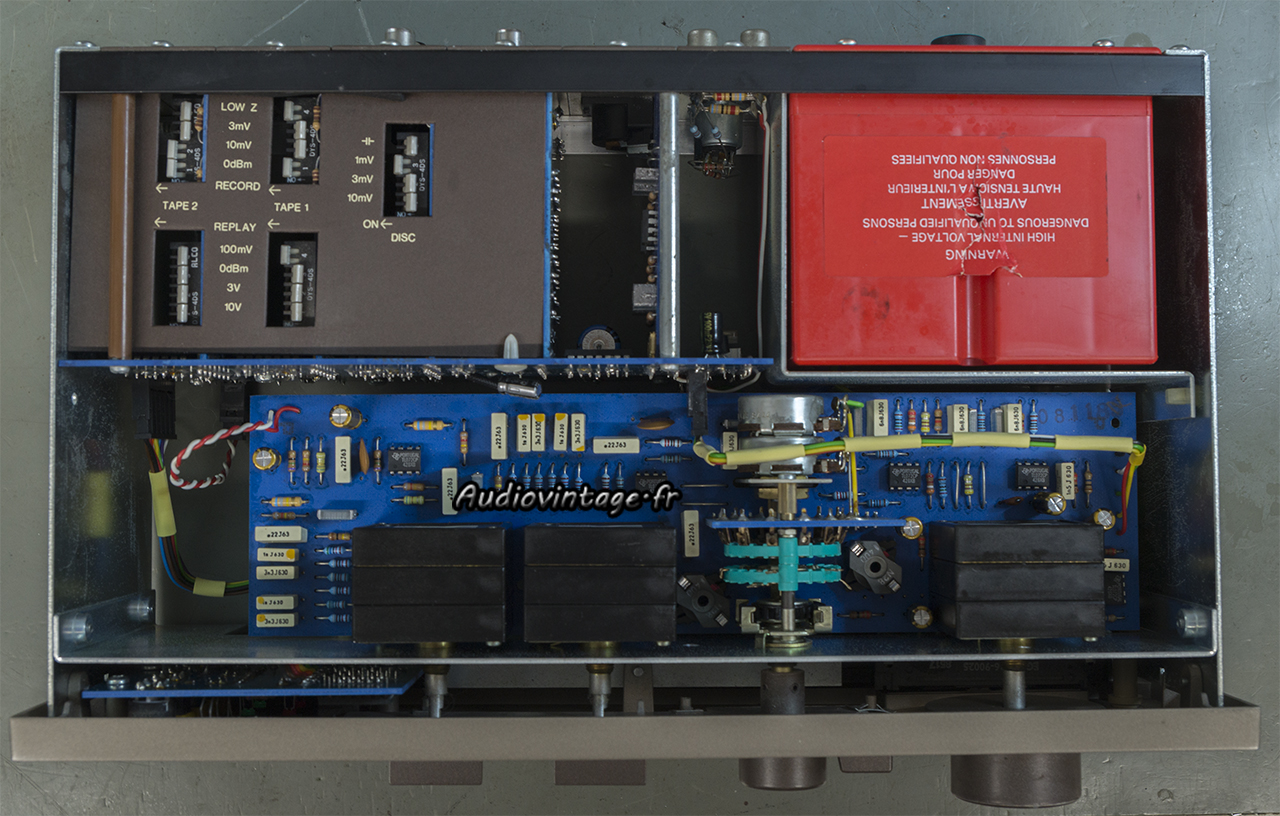

Remontage de l’ensemble. Terminé.

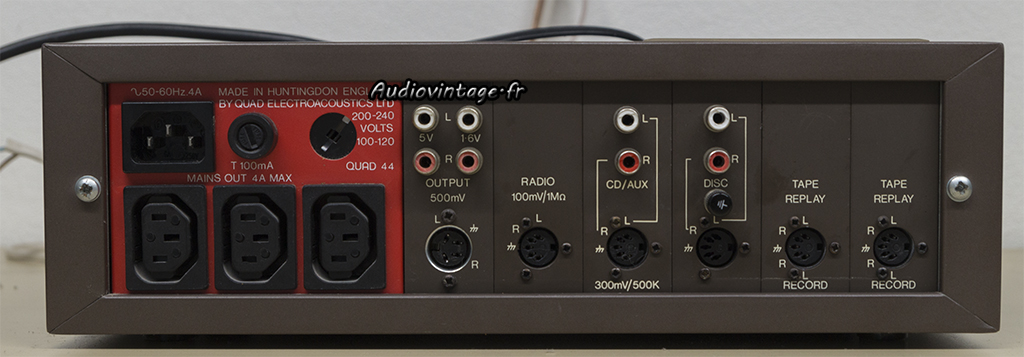

Connectique.

Les mesures sur entrée CD :

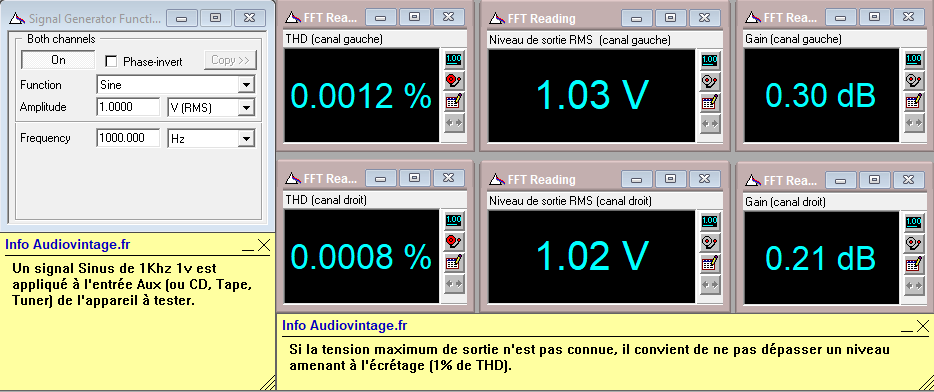

Distorsion à 1v en sortie, entrée CD, tone defeat.

Distorsion à 5v en sortie, entrée CD, tone defeat.

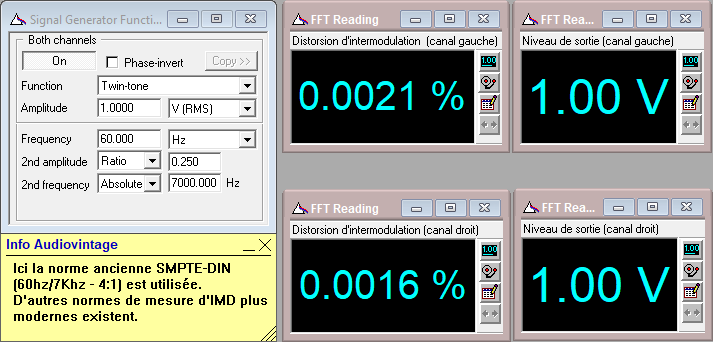

Distorsion d’intermodulation à 1v en sortie, entrée CD, tone defeat.

Distorsion d’intermodulation à 5v en sortie, entrée CD, tone defeat.

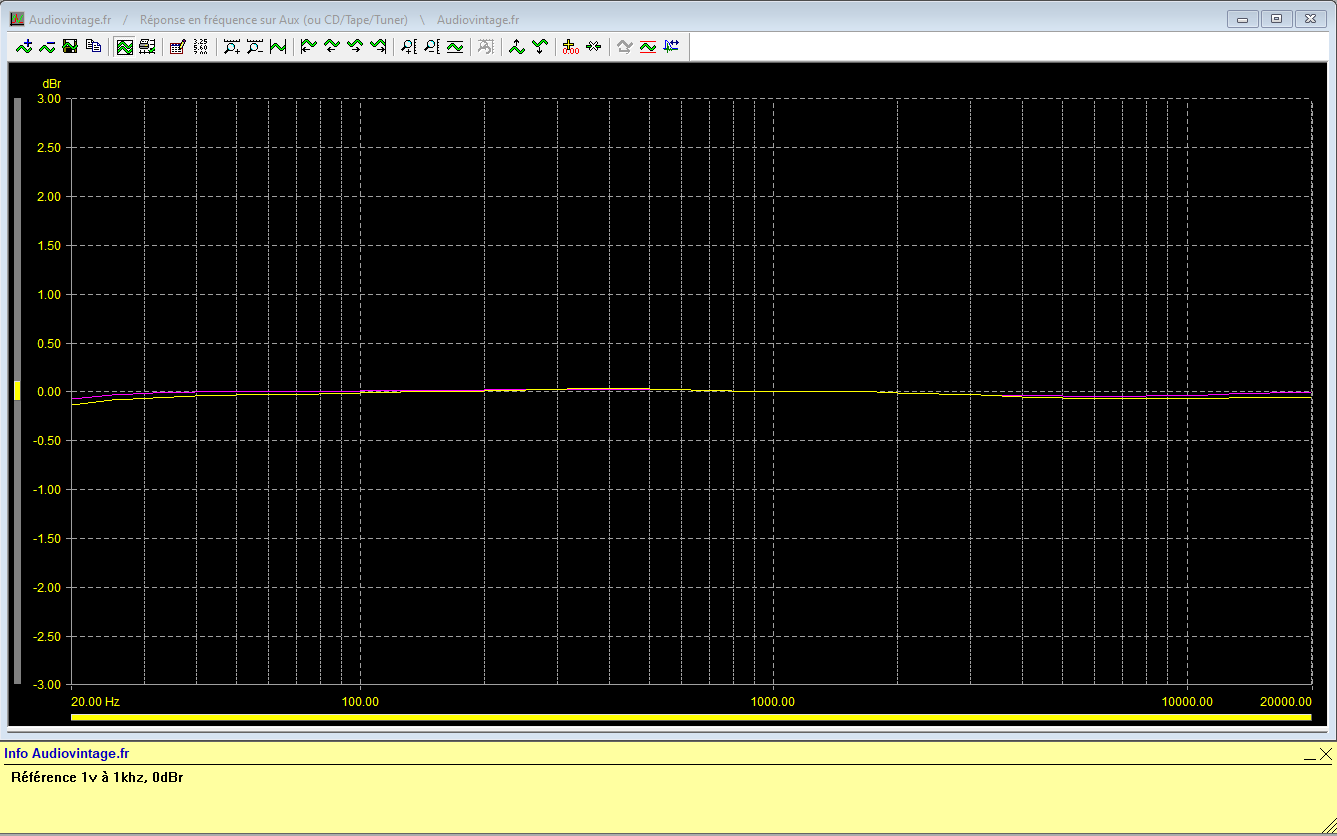

Réponse en fréquence à 1v en sortie, entrée CD, tone defeat.

Rapport signal bruit à 1v en sortie, entrée CD, tone defeat.

Rapport signal bruit à 5v en sortie, entrée CD, tone defeat.

Les mesures sur entrée phono :

Distorsion à 1v en sortie, entrée phono, tone defeat.

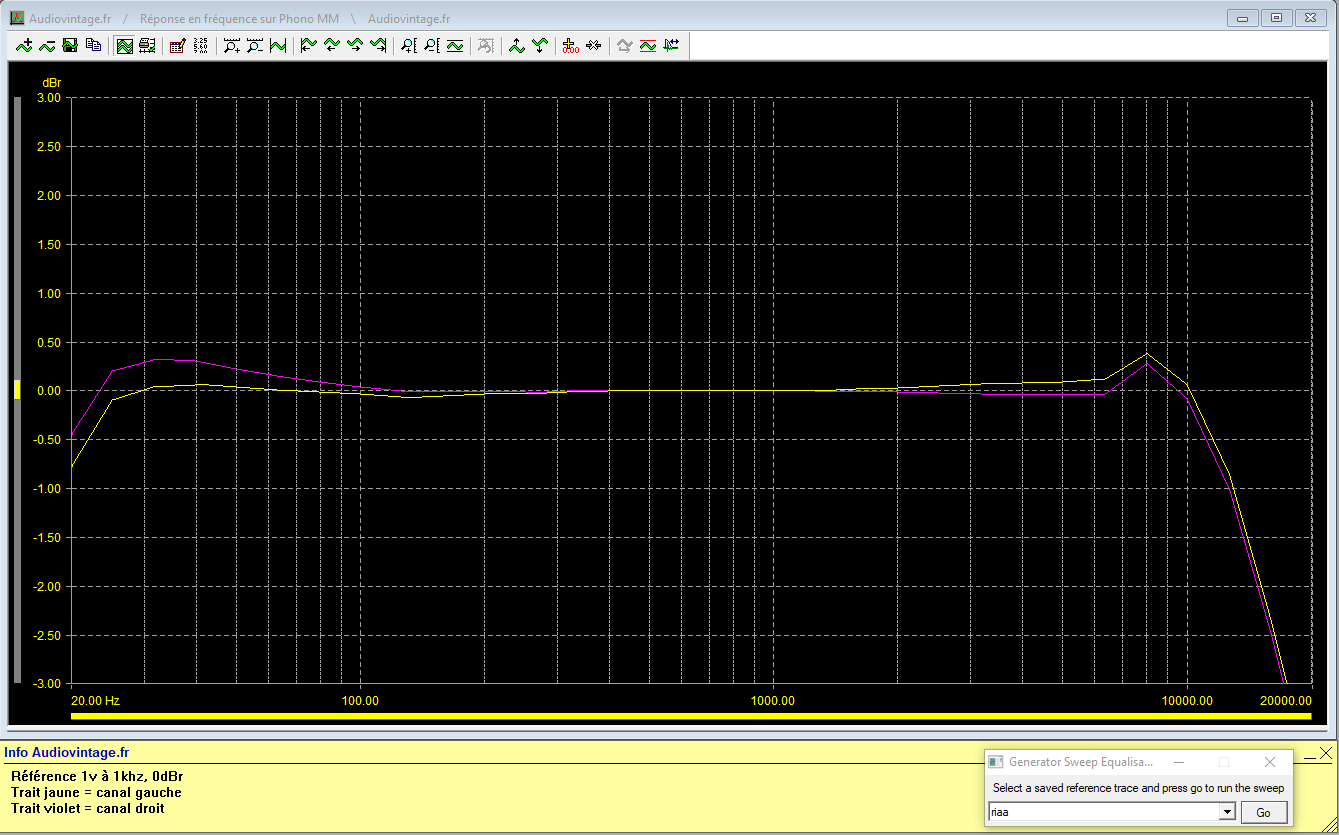

Réponse en fréquence à 1v en sortie, entrée phono, tone defeat.

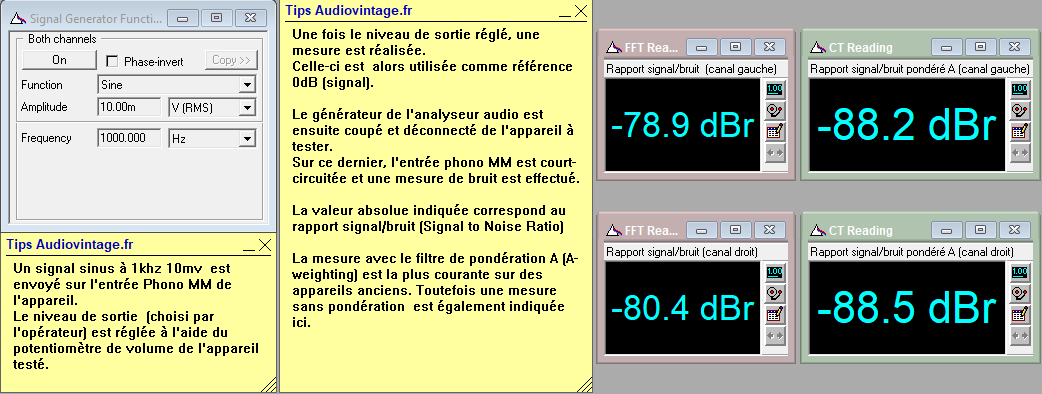

Rapport signal bruit à 1v en sortie, entrée phono, tone defeat.

Rapport signal bruit à 5v en sortie, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

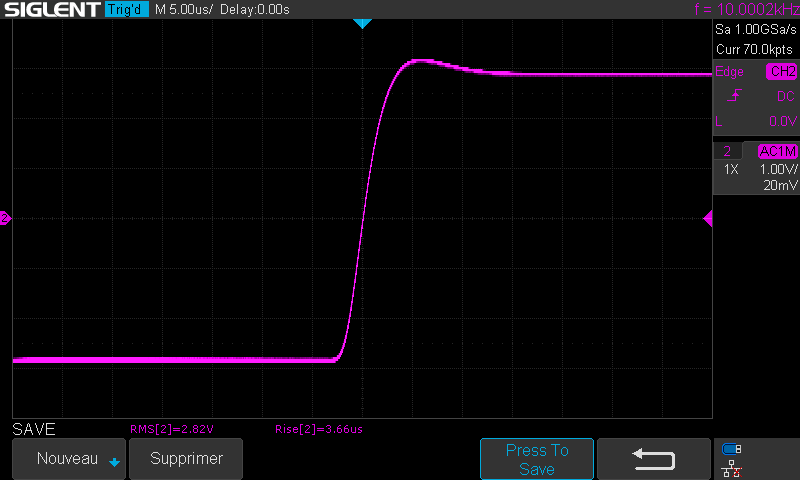

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée CD, tone defeat.
