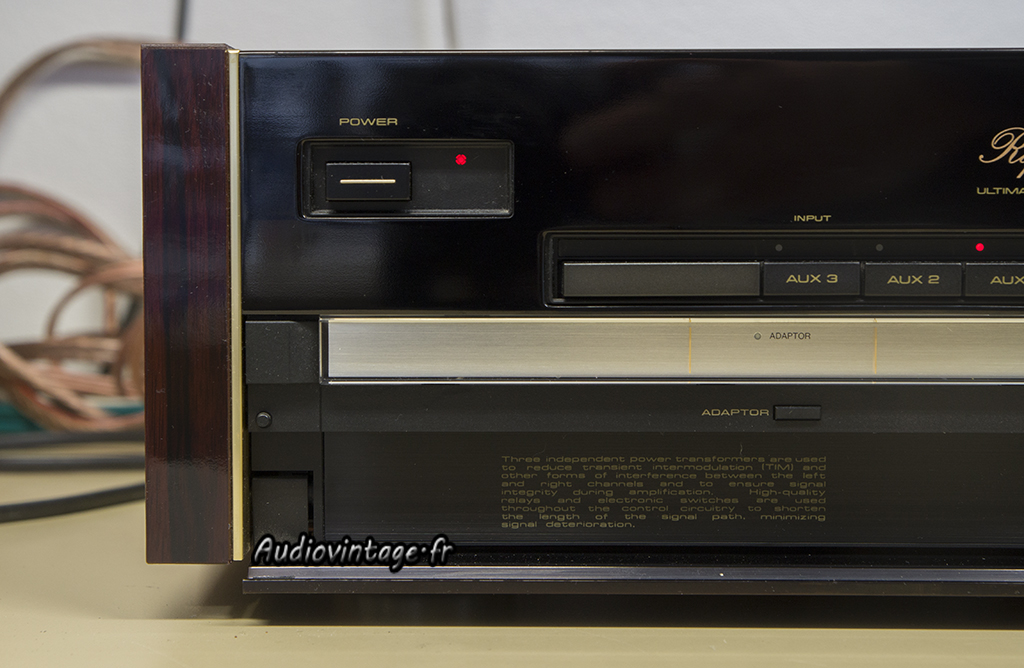

Il accompagne le M-90 en panne et présenté ici.
Contrairement à l’ampli, le C-90 est encore fonctionnel, autant s’en occuper avant qu’il ne lâche…
Cet exemplaire ne déroge pas à la règle et souffre des mêmes défauts que celui dont je me suis occupé il y a quelques temps déjà.

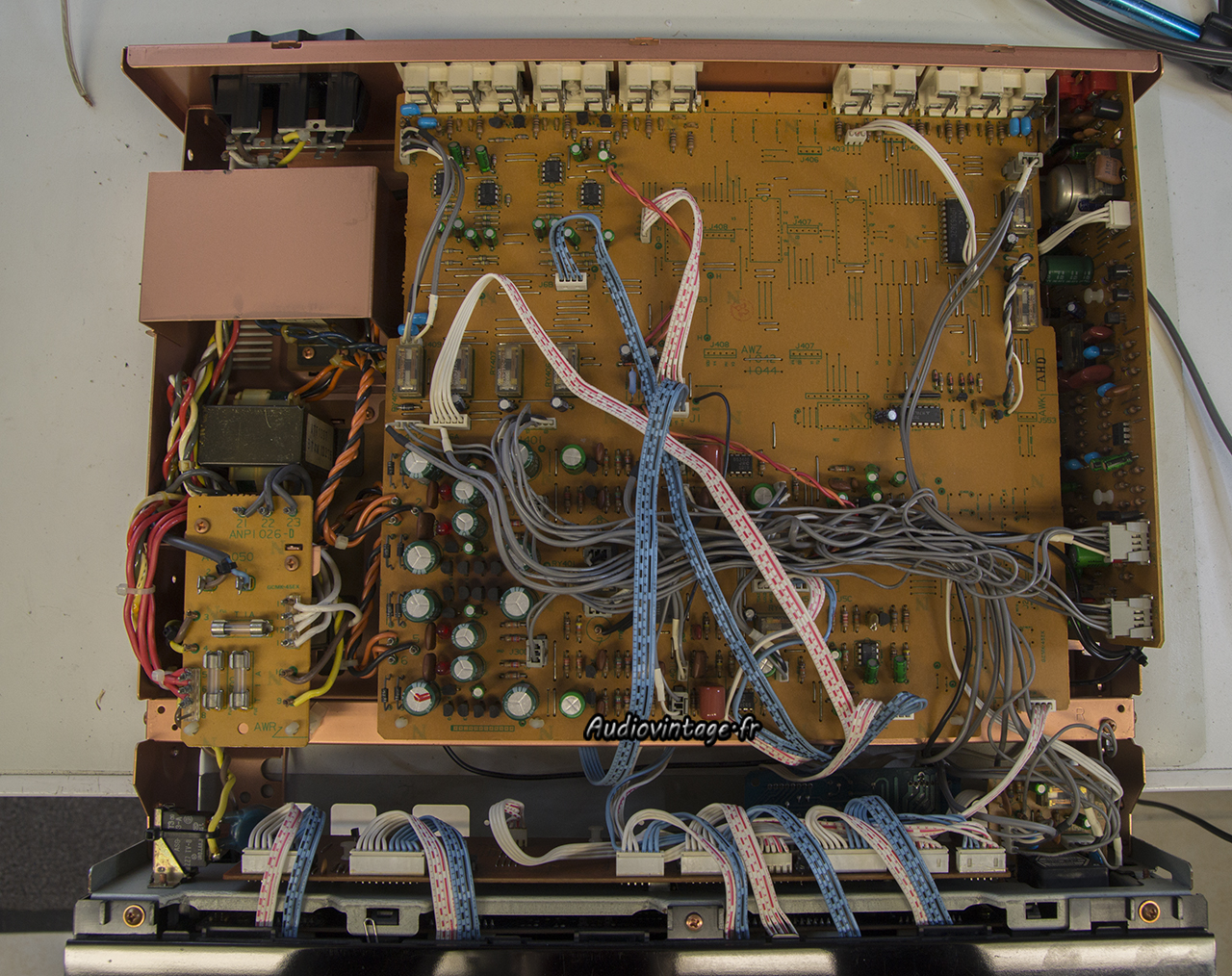

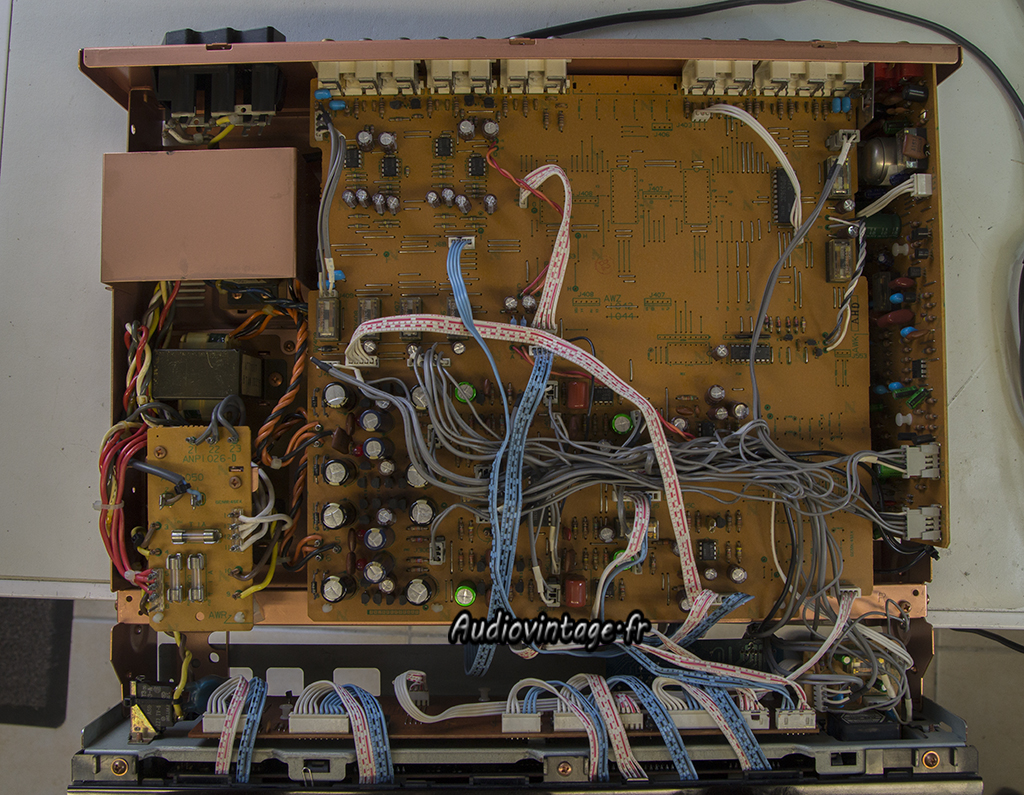

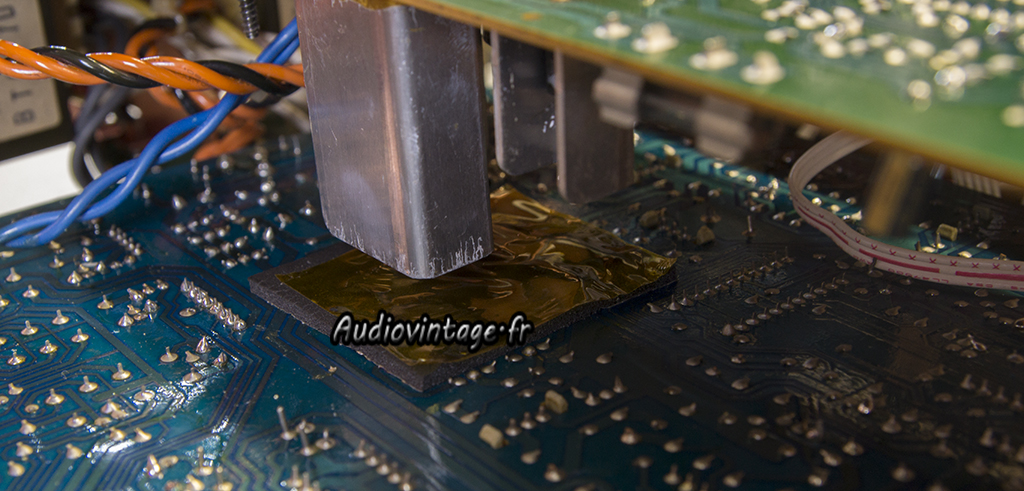

Le circuit supportant une partie de l’alimentation chauffe bien et est trop proche du circuit principal qui chauffe aussi très bien.

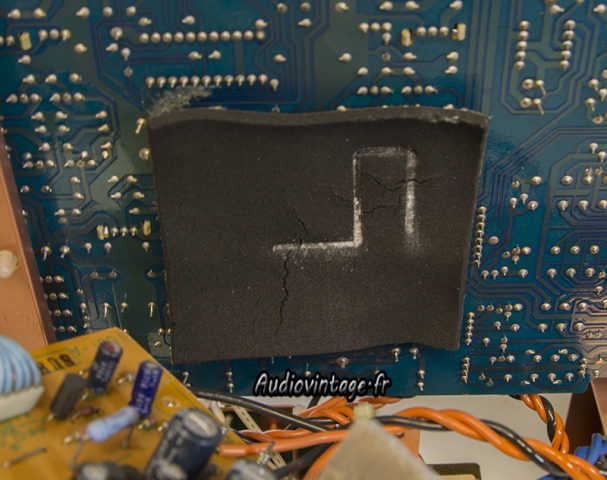

Les deux circuits sont séparés par une couche de mousse isolante, cuite également, et qui part en miette.

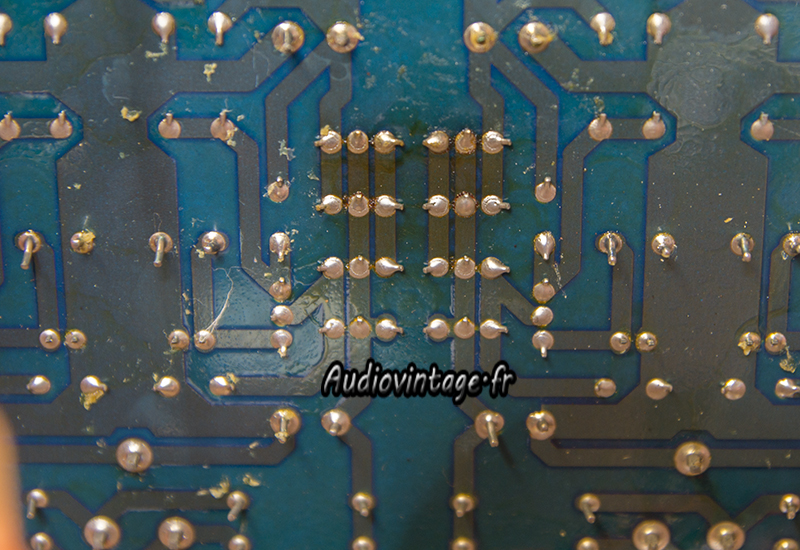

De nombreuses soudures sont à refaire.

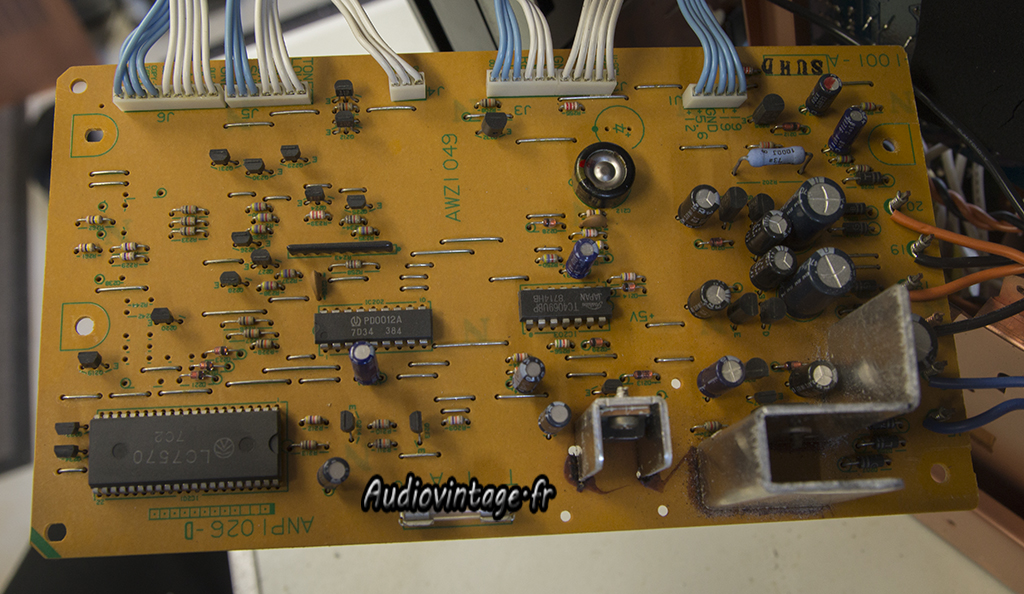

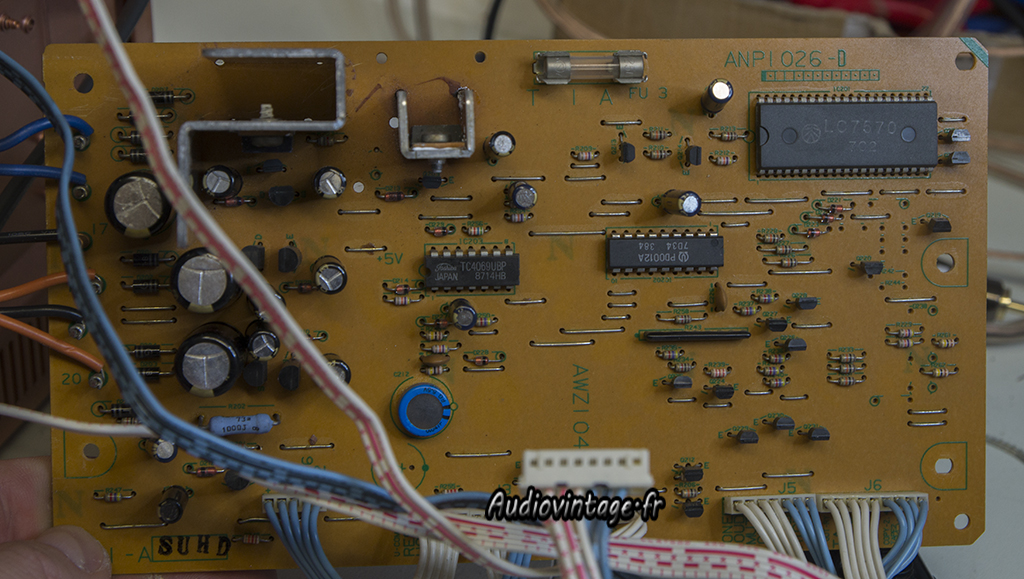

Le circuit d’alimentation. Le condensateur qui sert à la sauvegarde des positions des différents sélecteurs lors de l’extinction est complètement mort, c’est d’ailleurs bien visible sur la photo.
Le reste des capas, dont certaines sont plus qu’usées sont remplacées ; La graisse thermique est remplacée sous les transistors, de multiples soudures sont refaites.

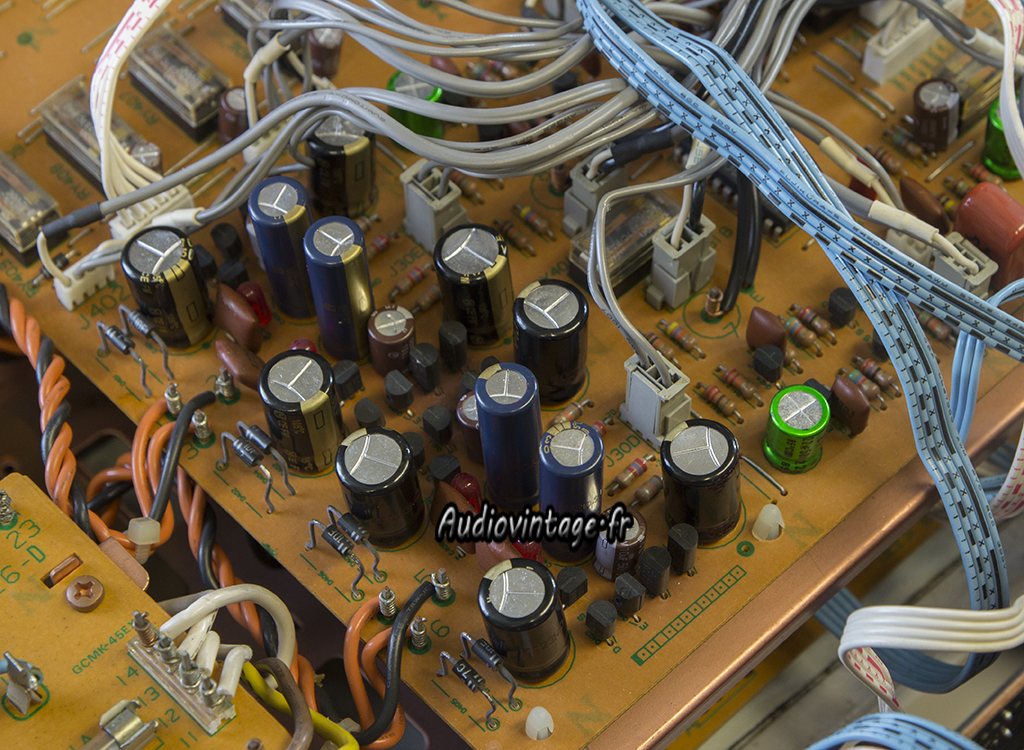

Sur le circuit principal, tous les condensateurs chimiques sont remplacés, pour beaucoup, ici encore, les soudures sont toutes vérifiées avec soin et en cas de doute, elles sont refaites.

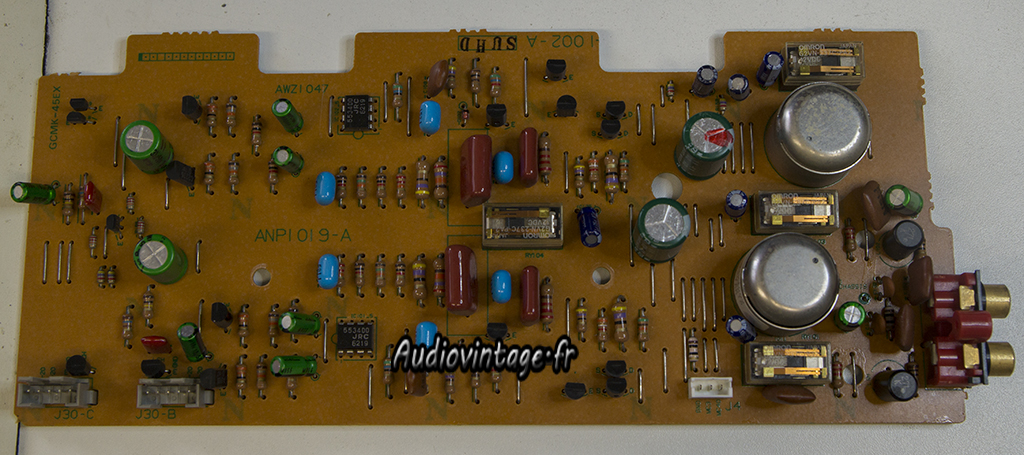

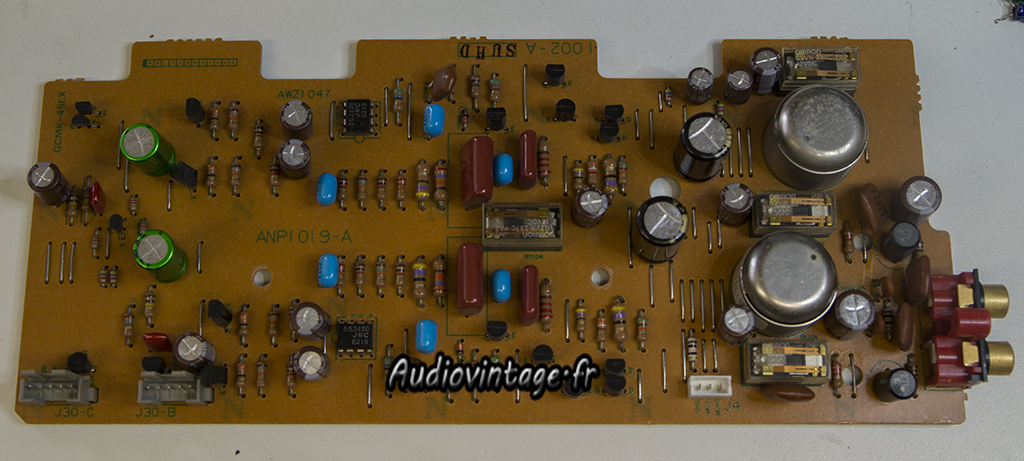

Le circuit phono, placé à la verticale, sur le côté droit du préampli.
Ici encore, de nouveaux condensateurs chimiques prennent place.
De la même façon que sur le C-90 déjà présenté sur ce site, le circuit est monté sur entretoises pour favoriser la ventilation, une couche de protection constituée d’une mousse Armaflex et d’un scotch très haute température est mise en place.

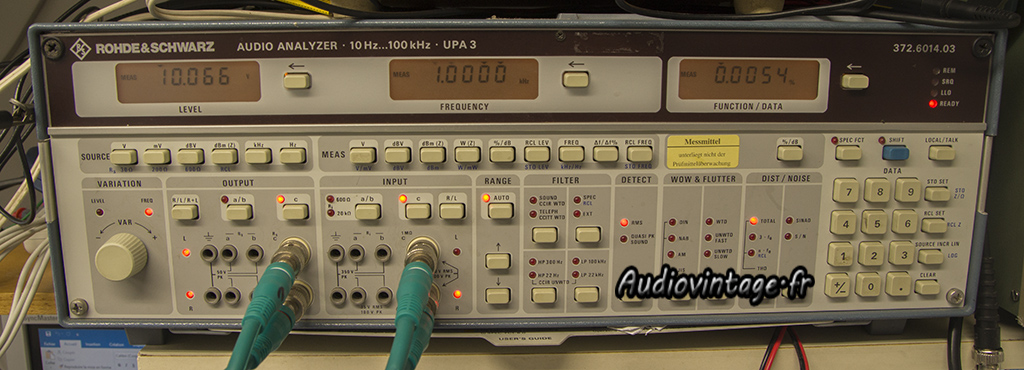

Passage au banc à 10volts en sortie, entrée Aux.

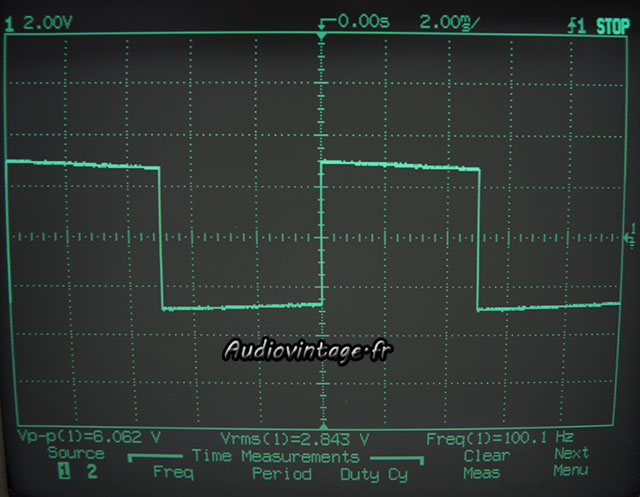

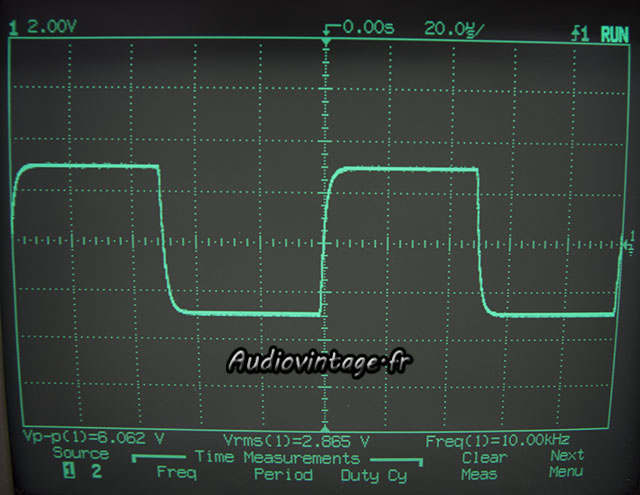

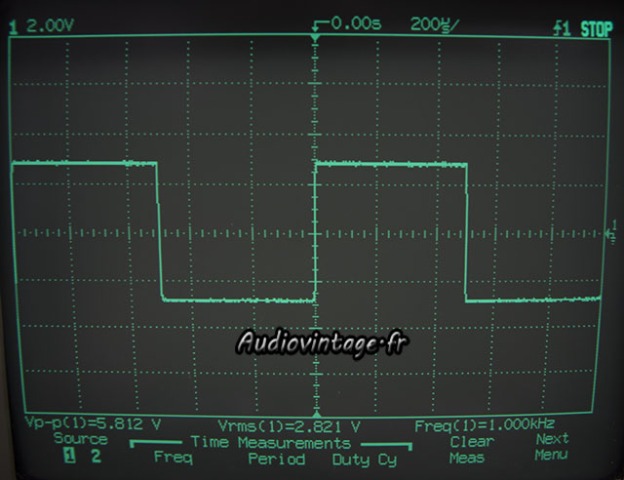

Signal carré à 100hz, 1khz et 10khz.

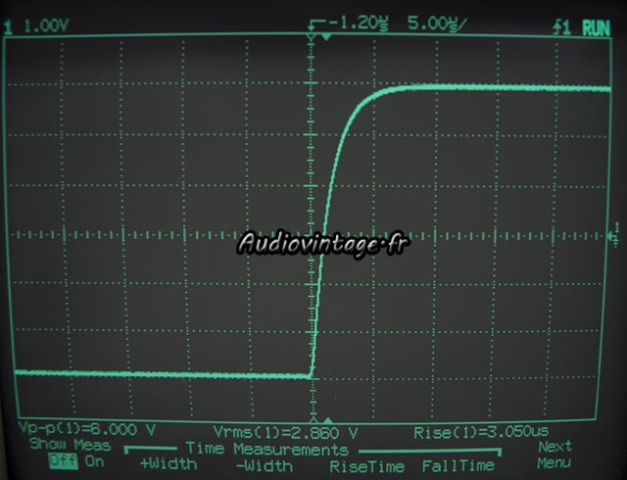

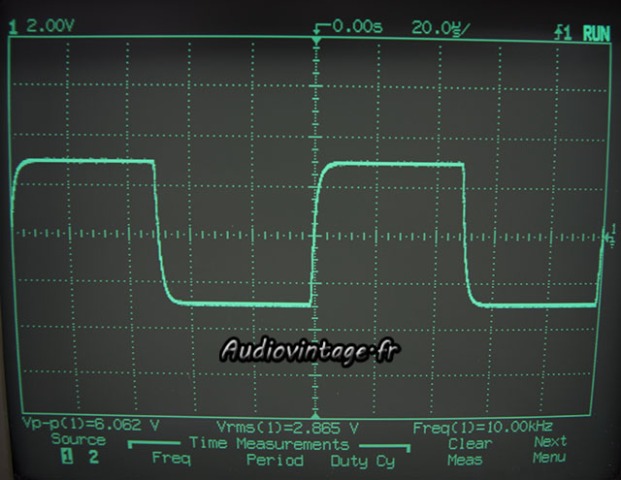

Temps de montée à 10khz.

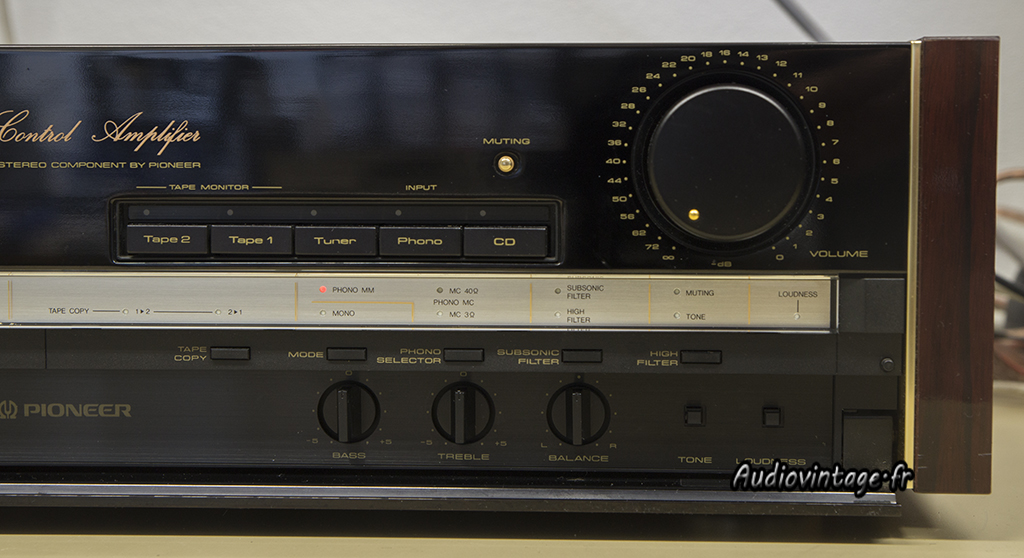

Détails.

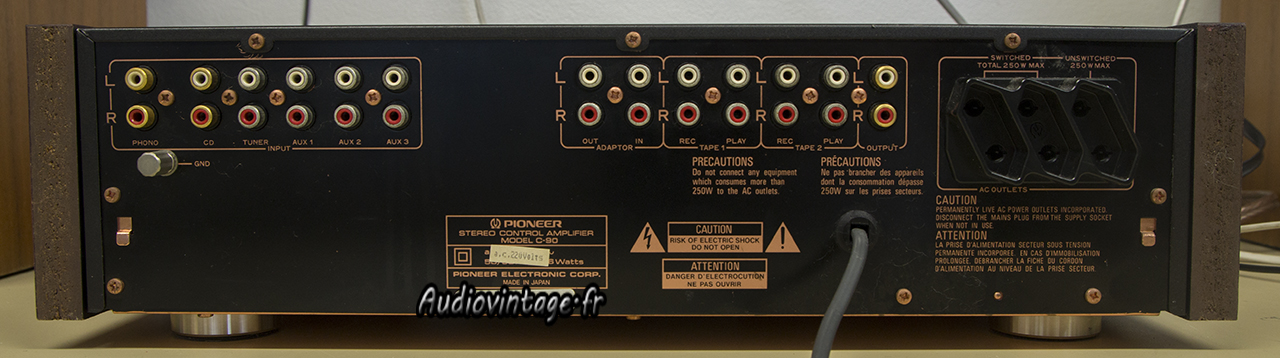

Connectique.
