Atteint de « crachouillite aigue», ce gros Pioneer est venu chercher du réconfort à l’atelier. Réparation et révision sont au programme.

Pioneer SA-9500 II

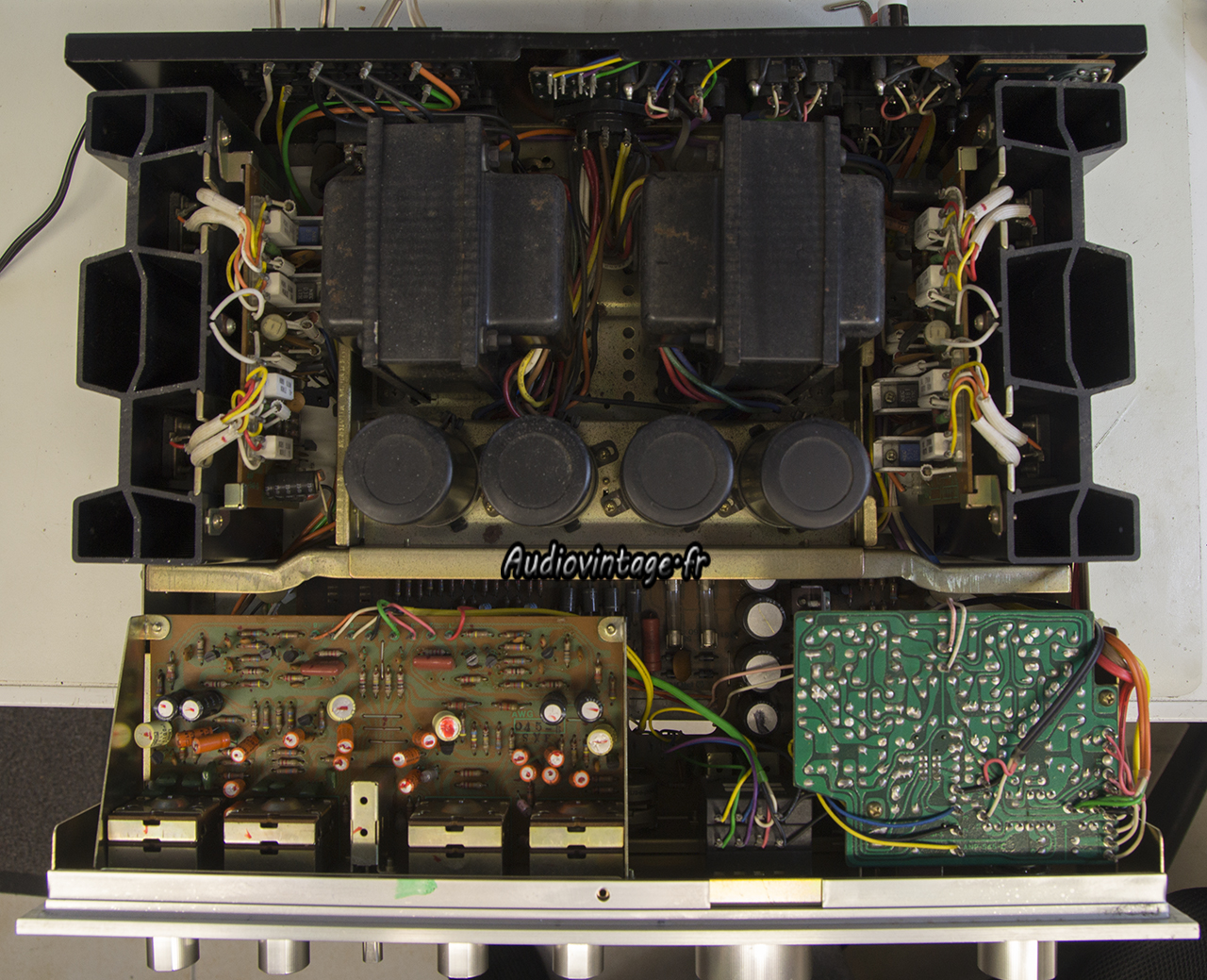

Cet exemplaire est en bon état, un « technicien » est intervenu auparavant pour trouver la raison de ces craquements importants dans les enceintes, mais sans succès. D’ailleurs, je n’ai pas trouvé trace de son passage…

Pioneer SA-9500 II

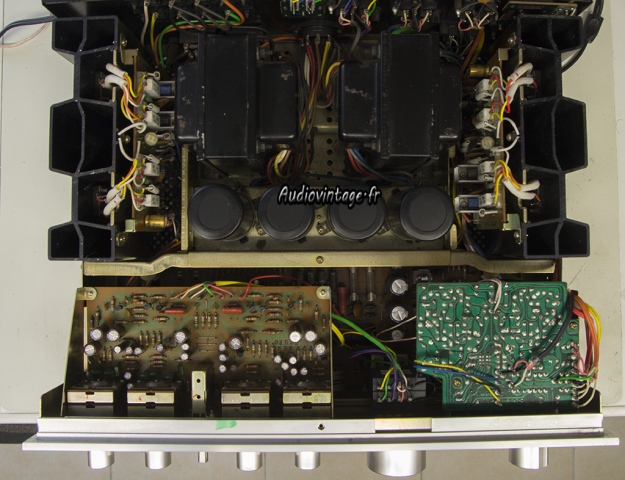

Après avoir séparé la section ampli de la section préampli, il apparait clairement que le problème se situe sur les étages d’amplification.

Pioneer SA-9500 II

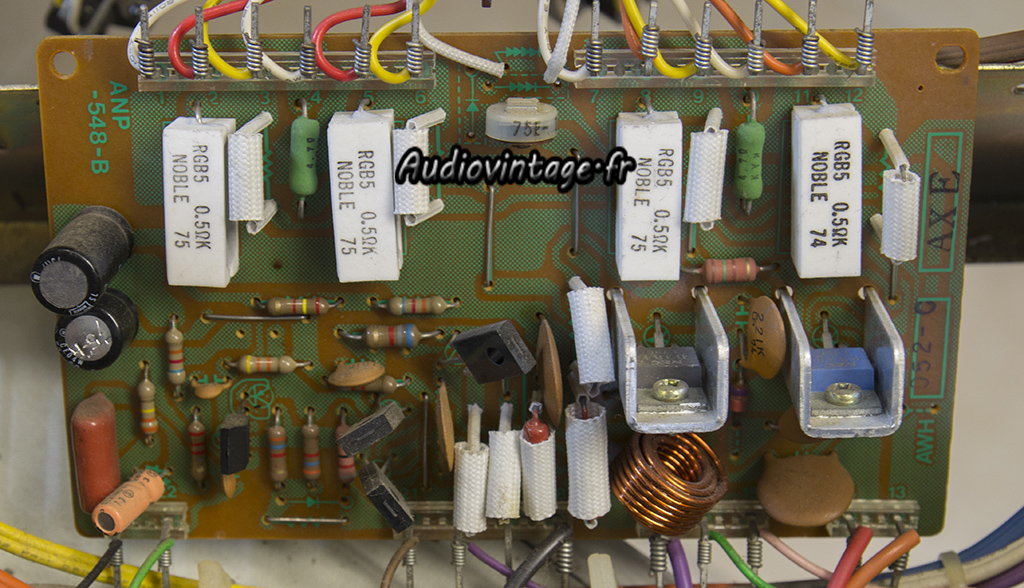

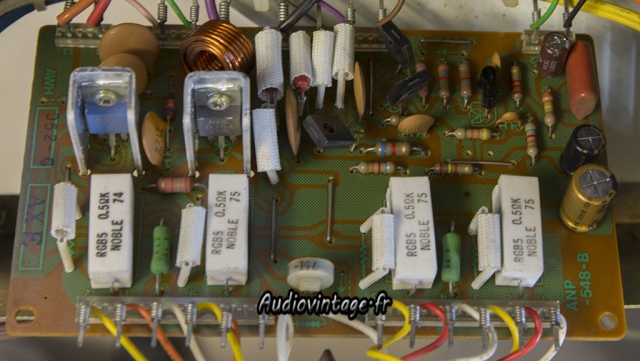

Remplacement de certains transistors (cause des craquements) remplacement des condensateurs chimiques, nouvelle graisse thermique sous les drivers et reprise de certaines soudures.

Pioneer SA-9500 II

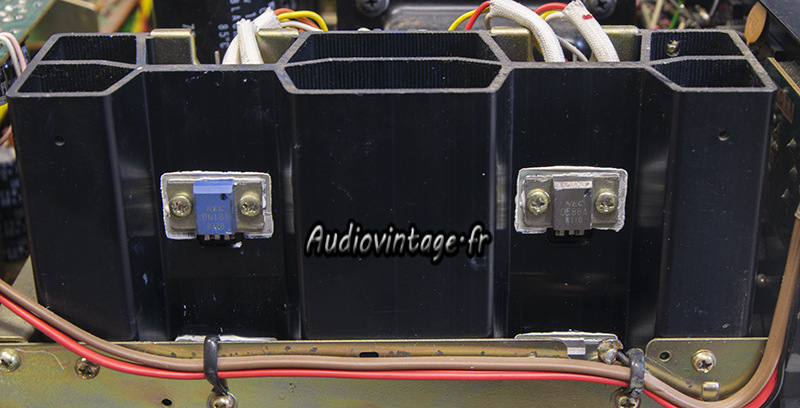

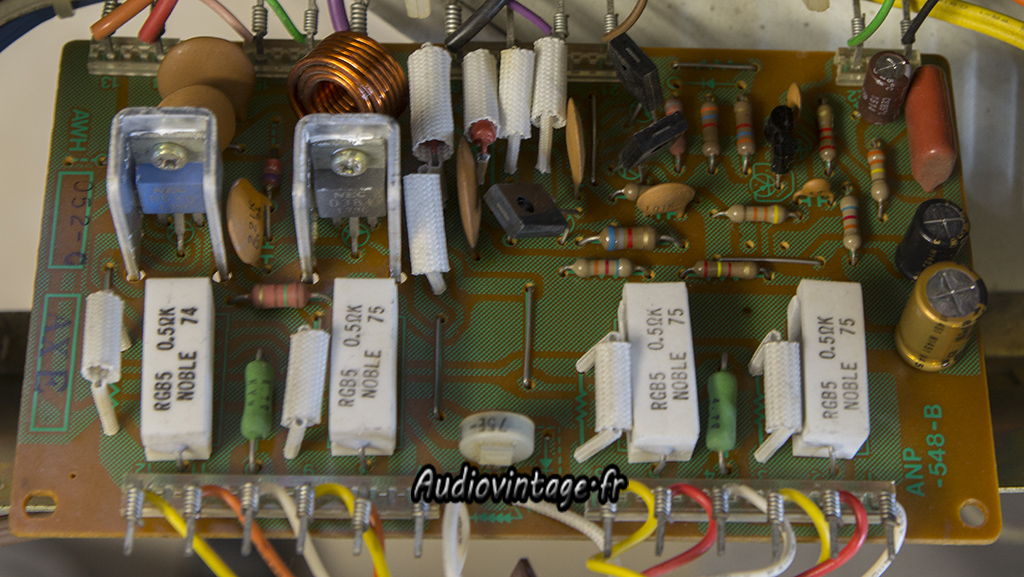

Les transistors de puissance reçoivent de la graisse thermique fraiche, l’originale était complétement sèche.
Même intervention pour le second canal.

Pioneer SA-9500 II
L’étage phono.

Pioneer SA-9500 II
Avec ses condensateurs neufs.

Pioneer SA-9500 II
Pioneer SA-9500 II

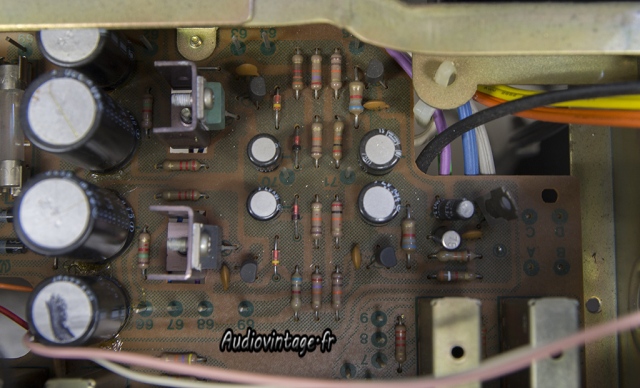

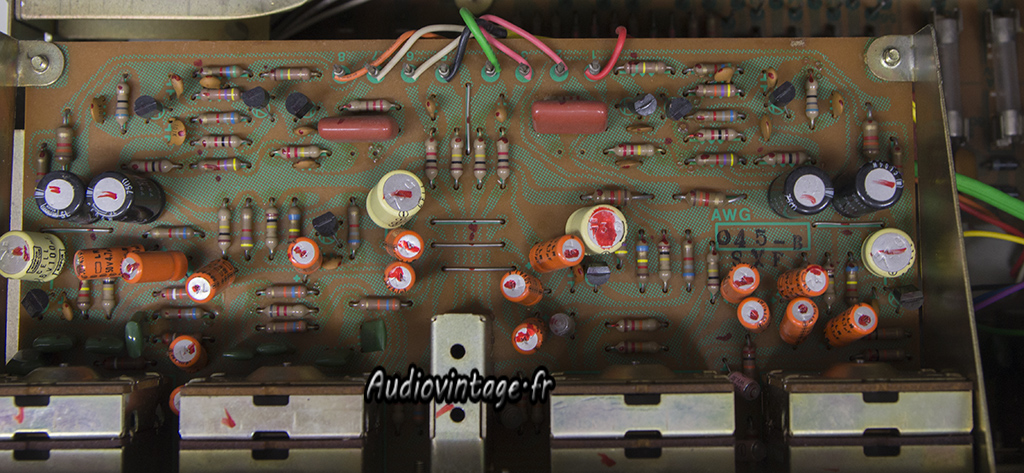

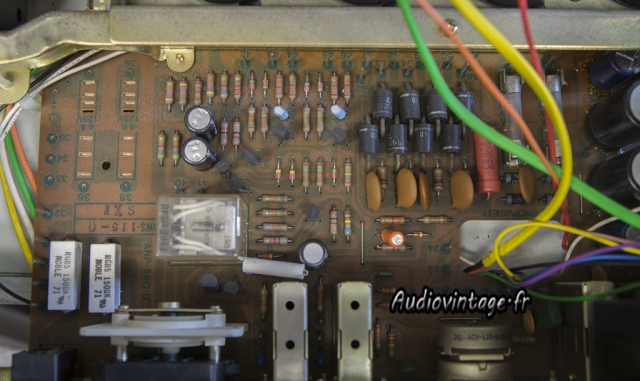

Vues partielles du circuit principal regroupant le circuit des filtres, l’alimentation et la protection.

Pioneer SA-9500 II
Le relai est démonté et nettoyé.

Pioneer SA-9500 II

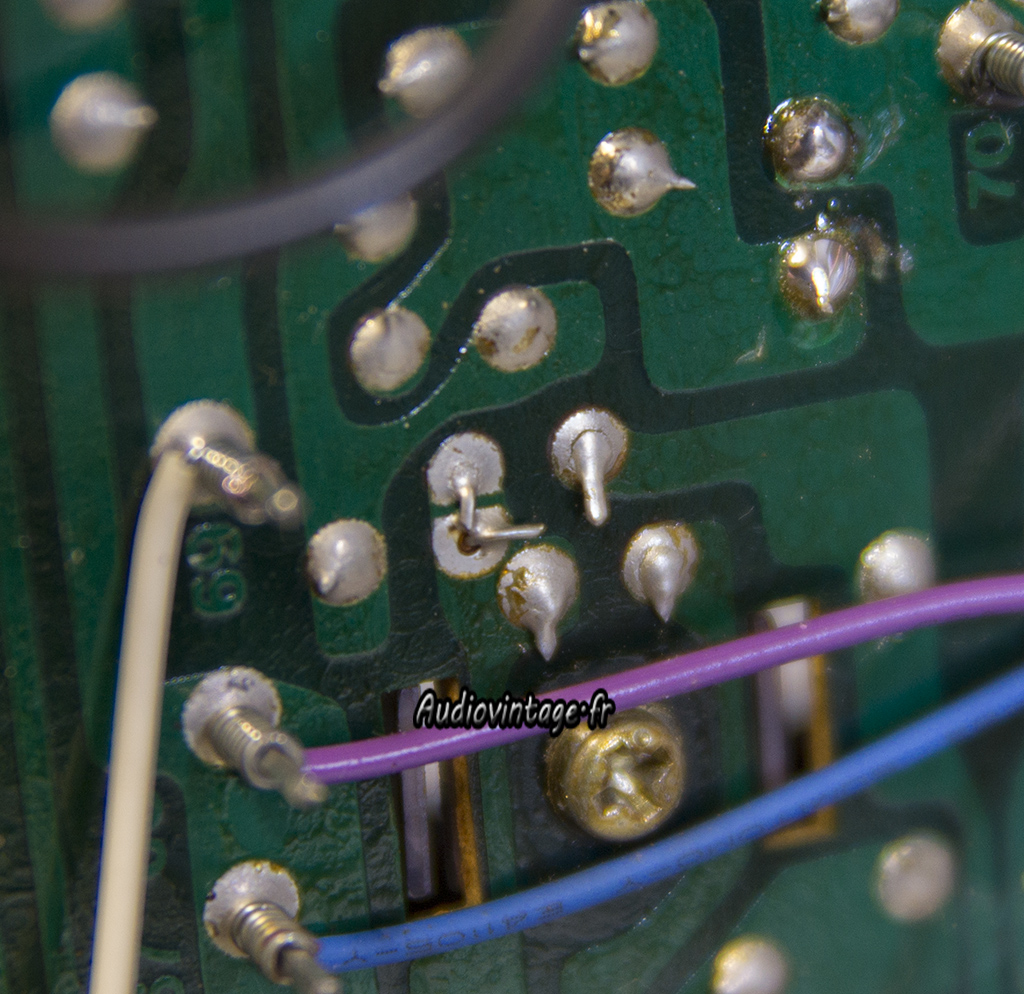

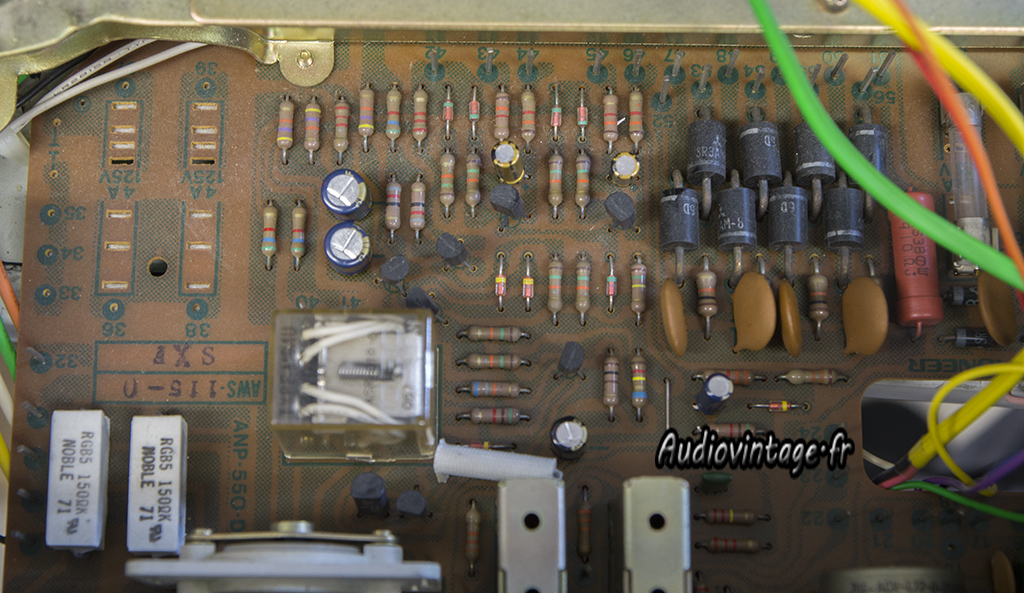

L’état de certaines soudures sur ce circuit nécessite de les contrôler consciencieusement et de refaire toutes celles qui sont louches.

Pioneer SA-9500 II
Pioneer SA-9500 II

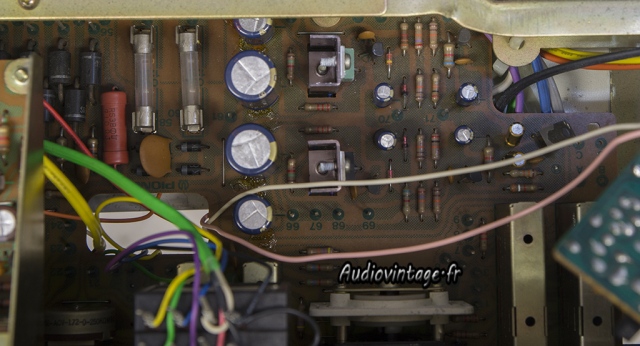

Vues partielles du circuit révisé.

Pioneer SA-9500 II

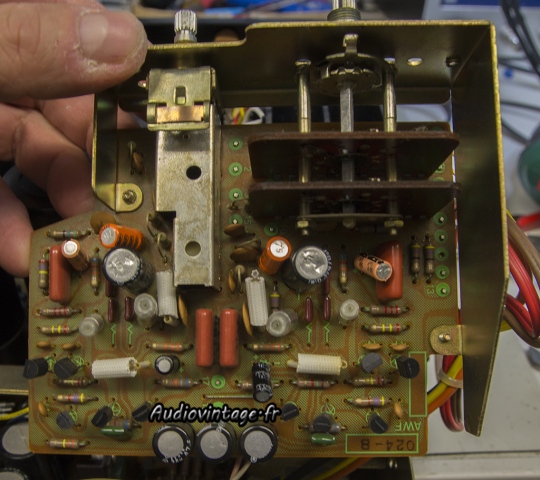

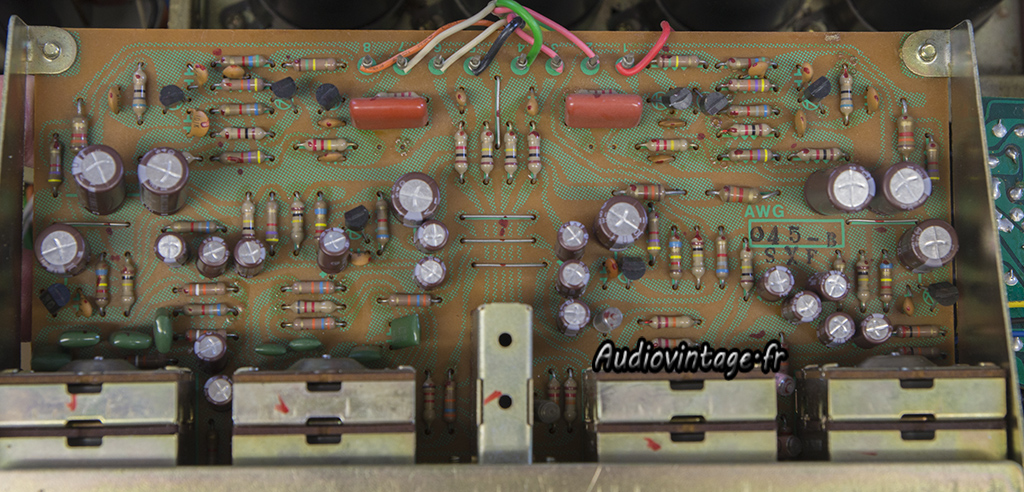

Le circuit de tonalité dans son jus.

Pioneer SA-9500 II

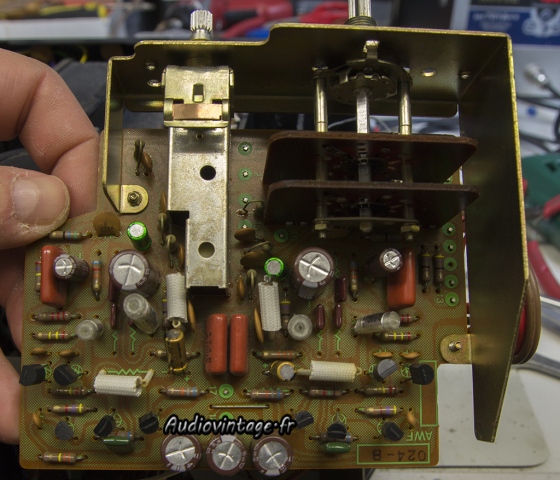

Et une fois révisé.

Pioneer SA-9500 II
Terminé !

Pioneer SA-9500 II

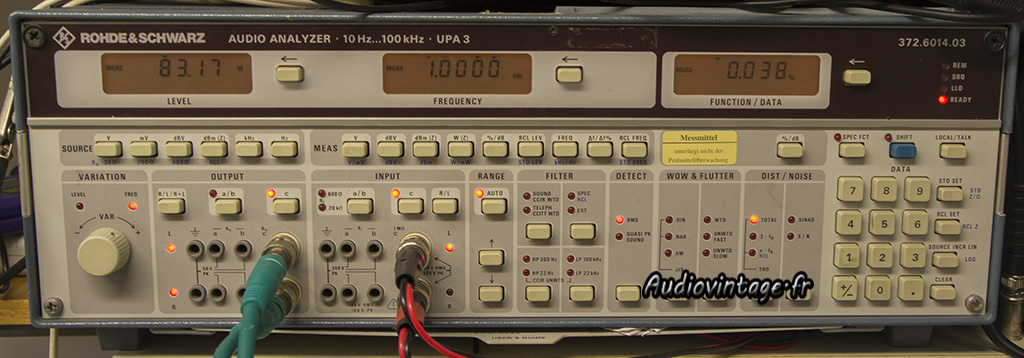

Le bias est réglé puis l’amplificateur passe au banc de test.

Pioneer SA-9500 II
Pioneer SA-9500 II
Pioneer SA-9500 II

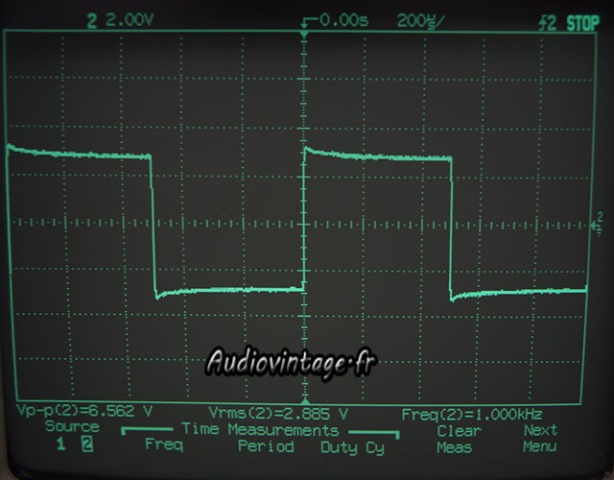

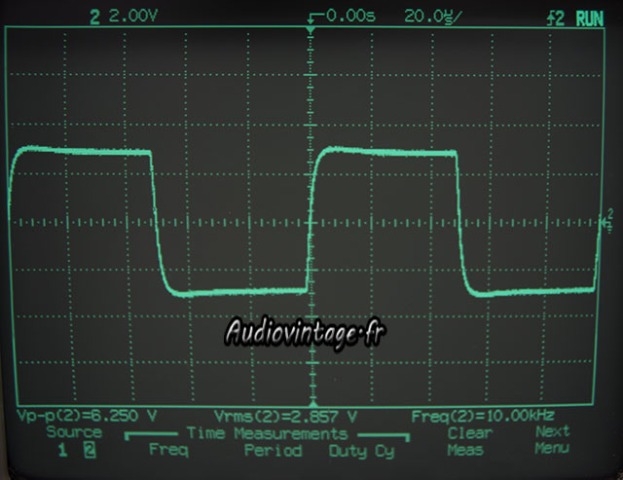

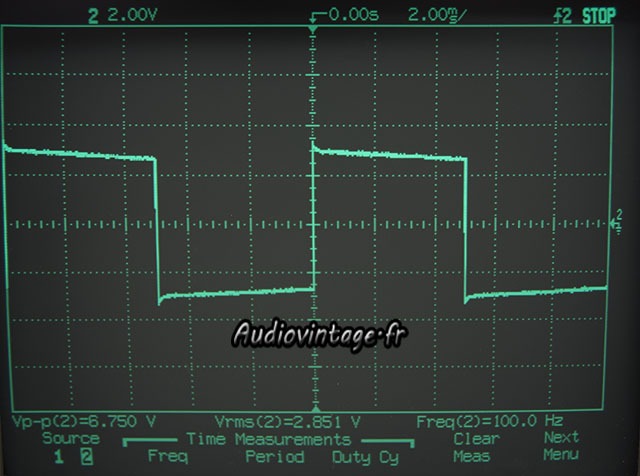

Quelques mesures sur signal carré à 100hz, 1khz et 10khz.

Pioneer SA-9500 II

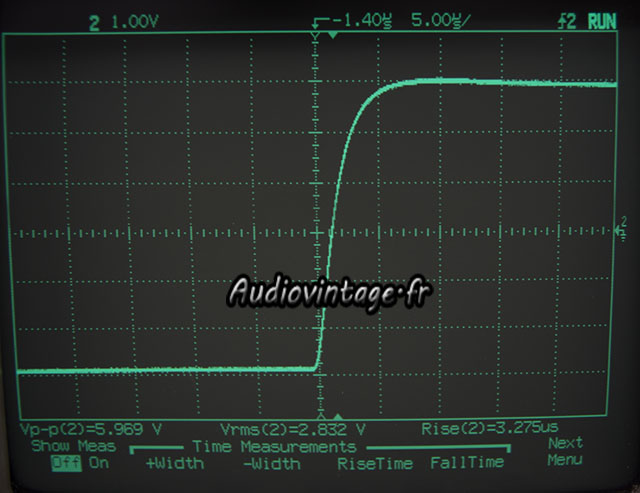

Temps de montée à 10khz.

Pioneer SA-9500 II
Pioneer SA-9500 II

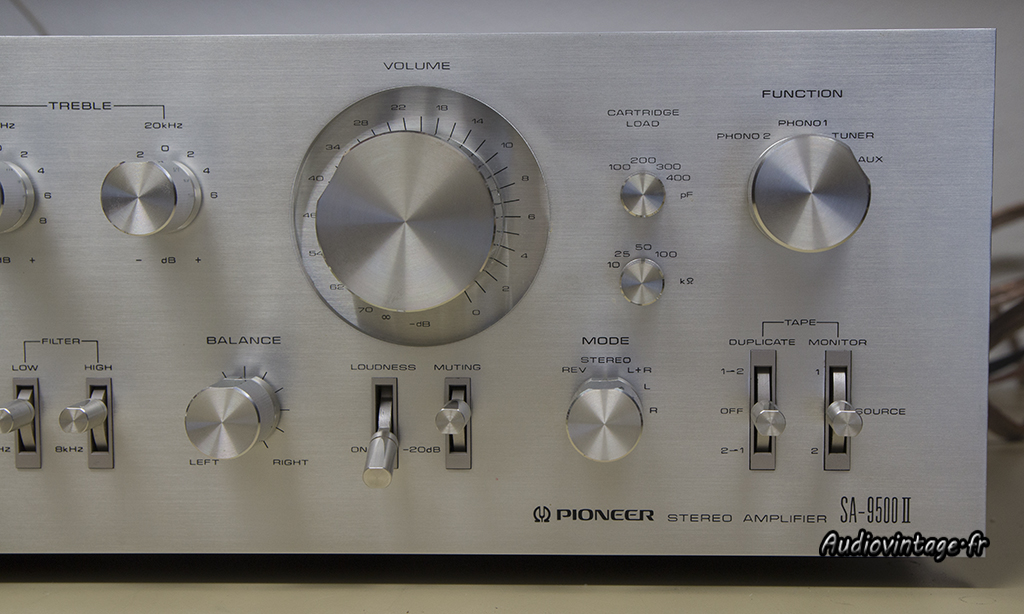

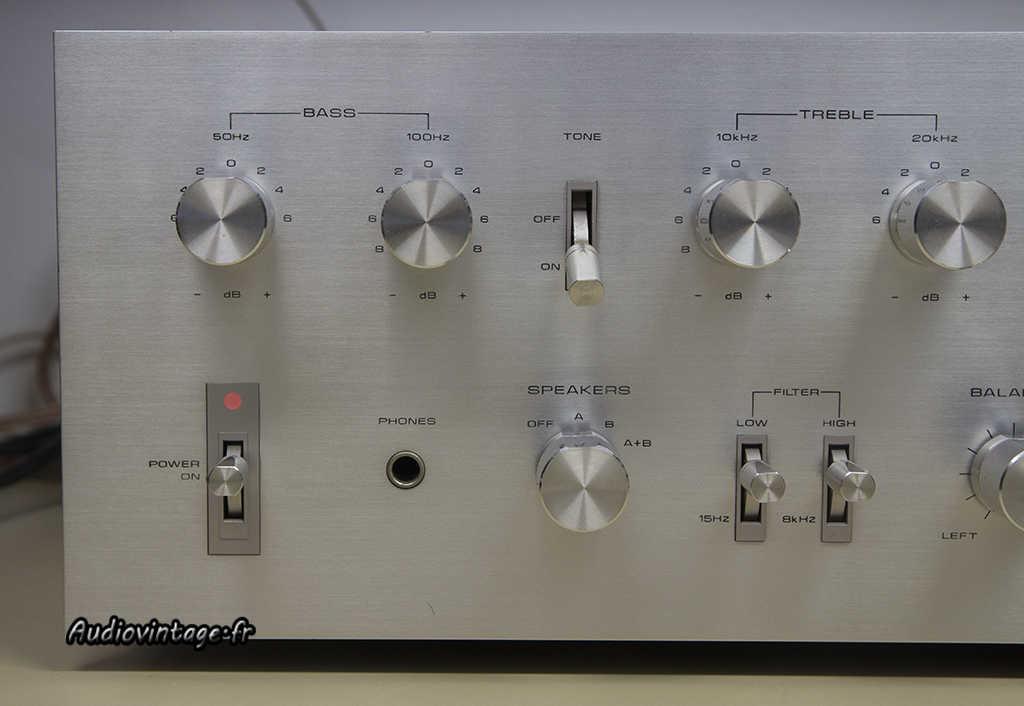

Détails.

Pioneer SA-9500 II

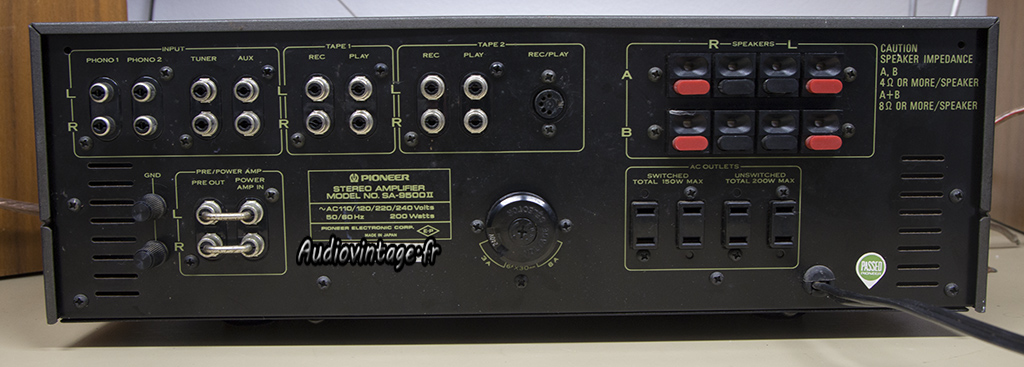

Connectique.
