Marantz 3250B

Marantz 3250B : façade emblématique de sa génération.
Au tour d’un préamplificateur Marantz 3250B de passer sur le « grill ».

Marantz 3250B : à son arrivée.
L’appareil fonctionne mais un canal « craque ». Une ou plusieurs interventions passées sont visibles avec le remplacement de certains condensateurs et transistors.
La panne est causée par des transistors originaux encore en place.
Ce 3250B va être réparé et intégralement révisé.

Marantz 3250B : à réparer et à révsier.

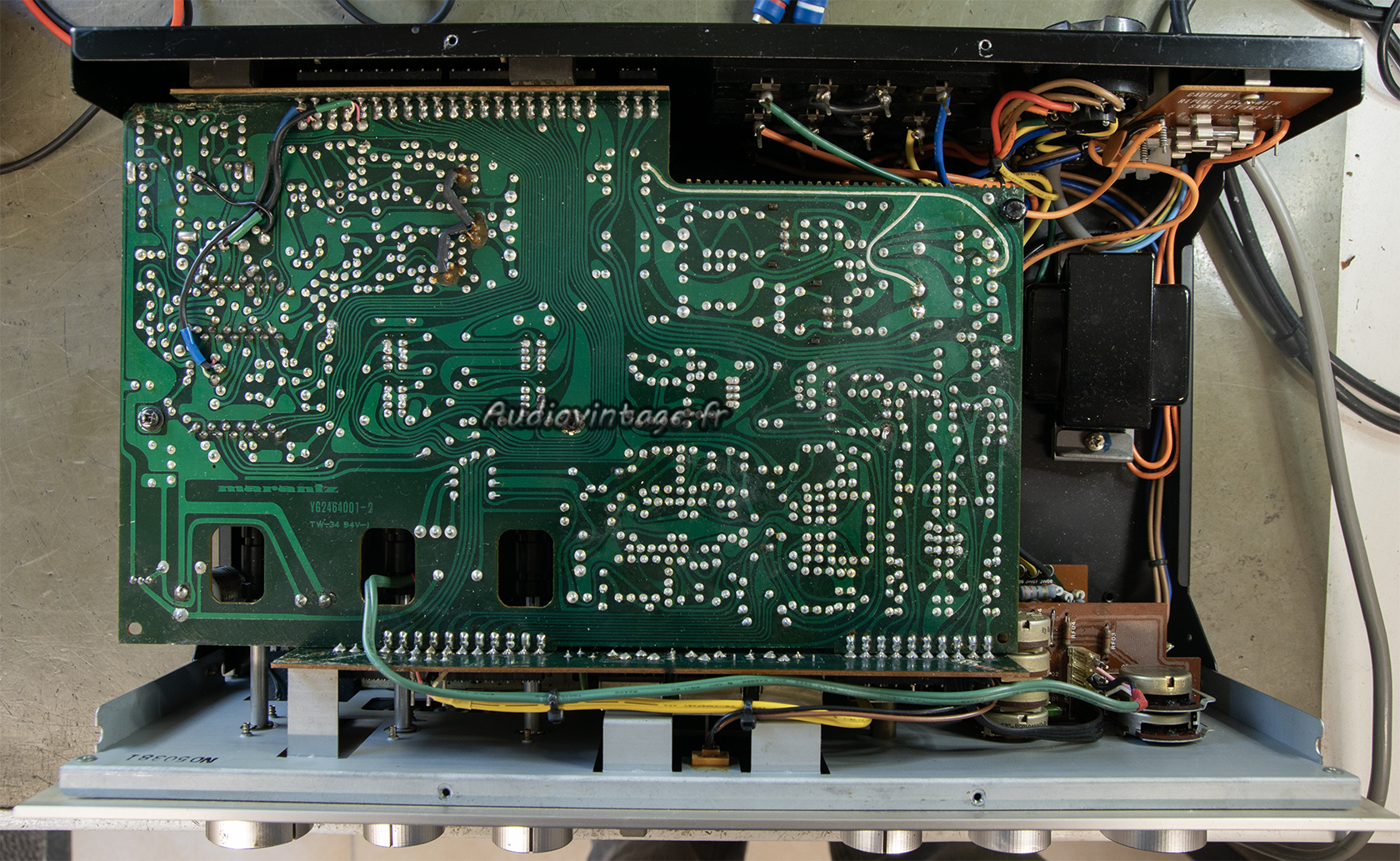

Le Marantz est ouvert, et après démontage, on accède au circuit.

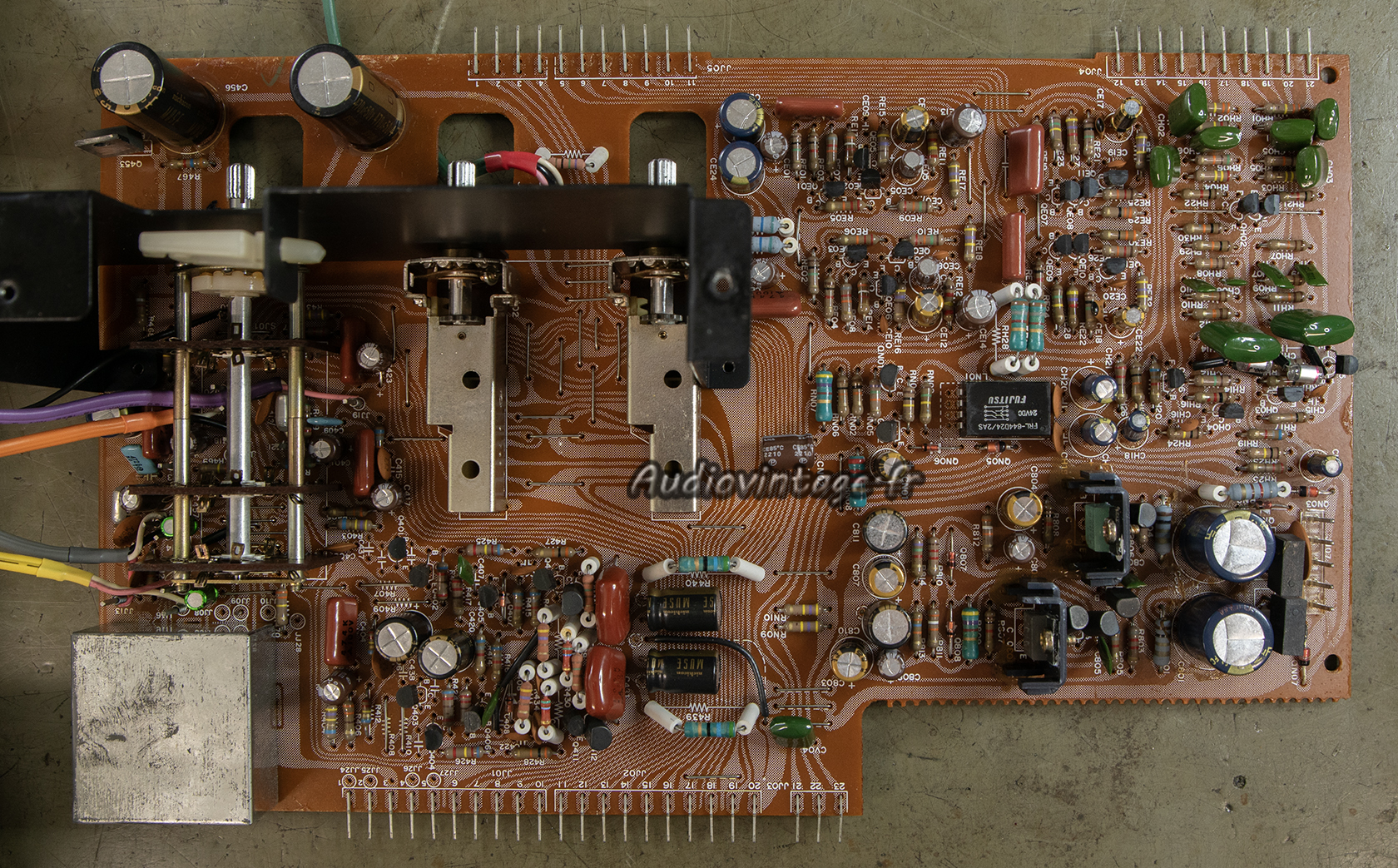

En vas, à gauche, sous le blindage, l’étage phono MC qui se résume principalement à deux transistors Fet.

Marantz 3250B : termlné.
Les condensateurs chimiques originaux restant sont remplacés. La très grande majorité des transistors sont également changés, tout comme deux résistances habituellement problématiques dans ce modèle.
On en profite pour nettoyer les commandes, et également tous les « pins » de connexion, visibles en haut et en bas du circuit.
Au remontage, certaines soudures suspectes seront refaites.
Terminé.

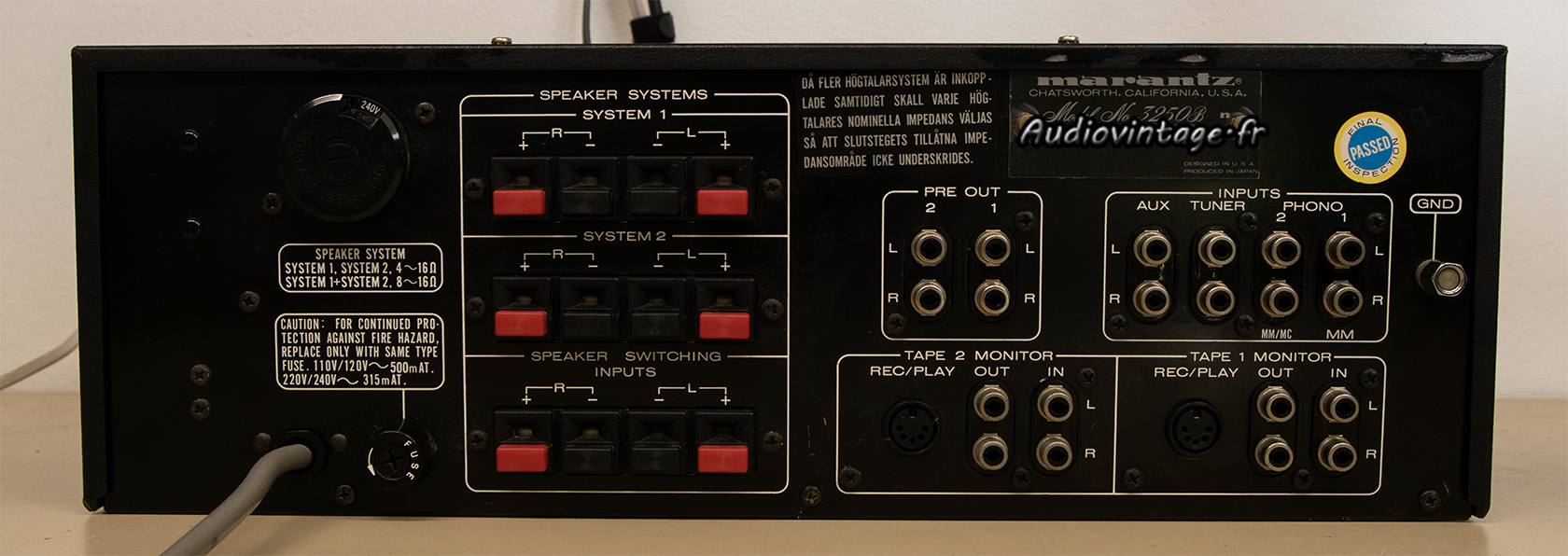

Marantz 3250B : connectique.
Connectique.

Les mesures :

Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊

Les mesures sur entrée Aux:

Marantz 3250B : distorsion-a-1v-en-sortie-entree-aux-tone-defeat
Distorsion à 1v en sortie, entrée aux, tone defeat.

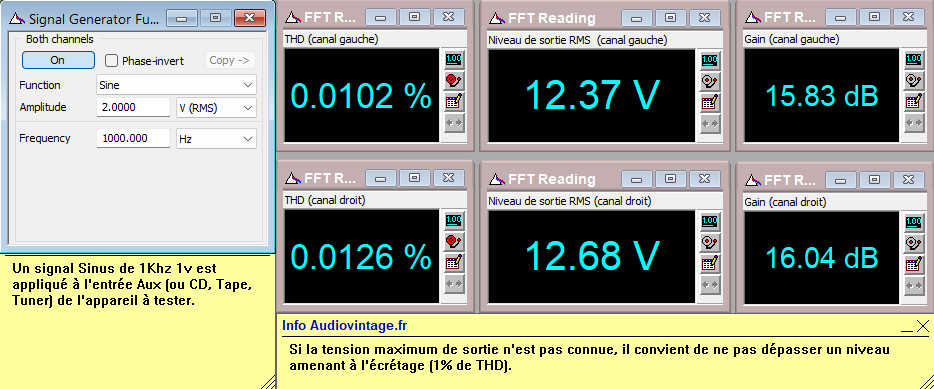

Marantz 3250B : distorsion-a-12v-en-sortie-entree-aux-tone-defeat
Distorsion à 12v en sortie, entrée aux, tone defeat.

Marantz 3250B : reponse-en-frequence-a-1v-en-sortie-entree-aux-tone-defeat
Réponse en fréquence à 1v en sortie, entrée aux, tone defeat.

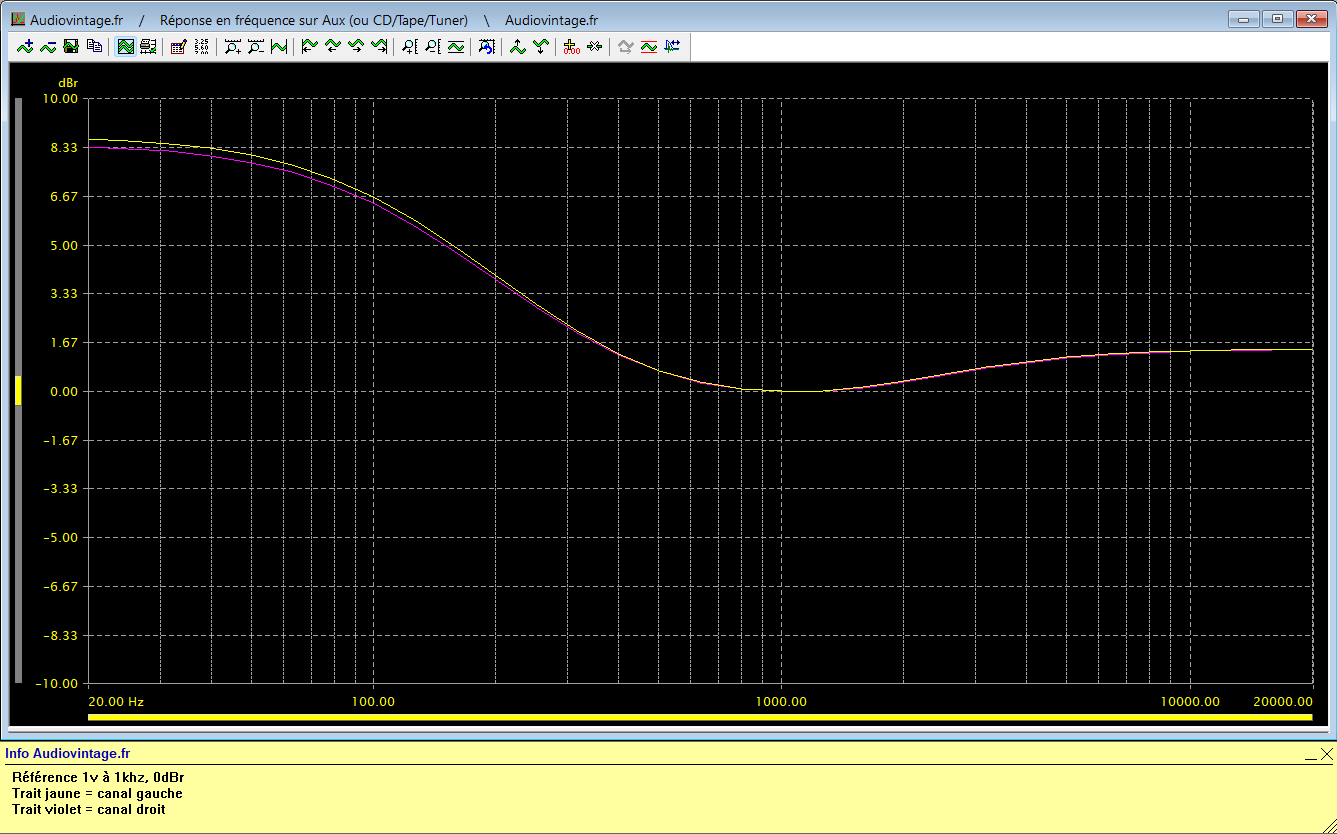

Marantz 3250B : reponse-en-frequence-a-1v-en-sortie-entree-aux-tone-defeat-contour-au-maxi
Réponse en fréquence à 1v en sortie, entrée aux, tone defeat, « coutour » au maxi.

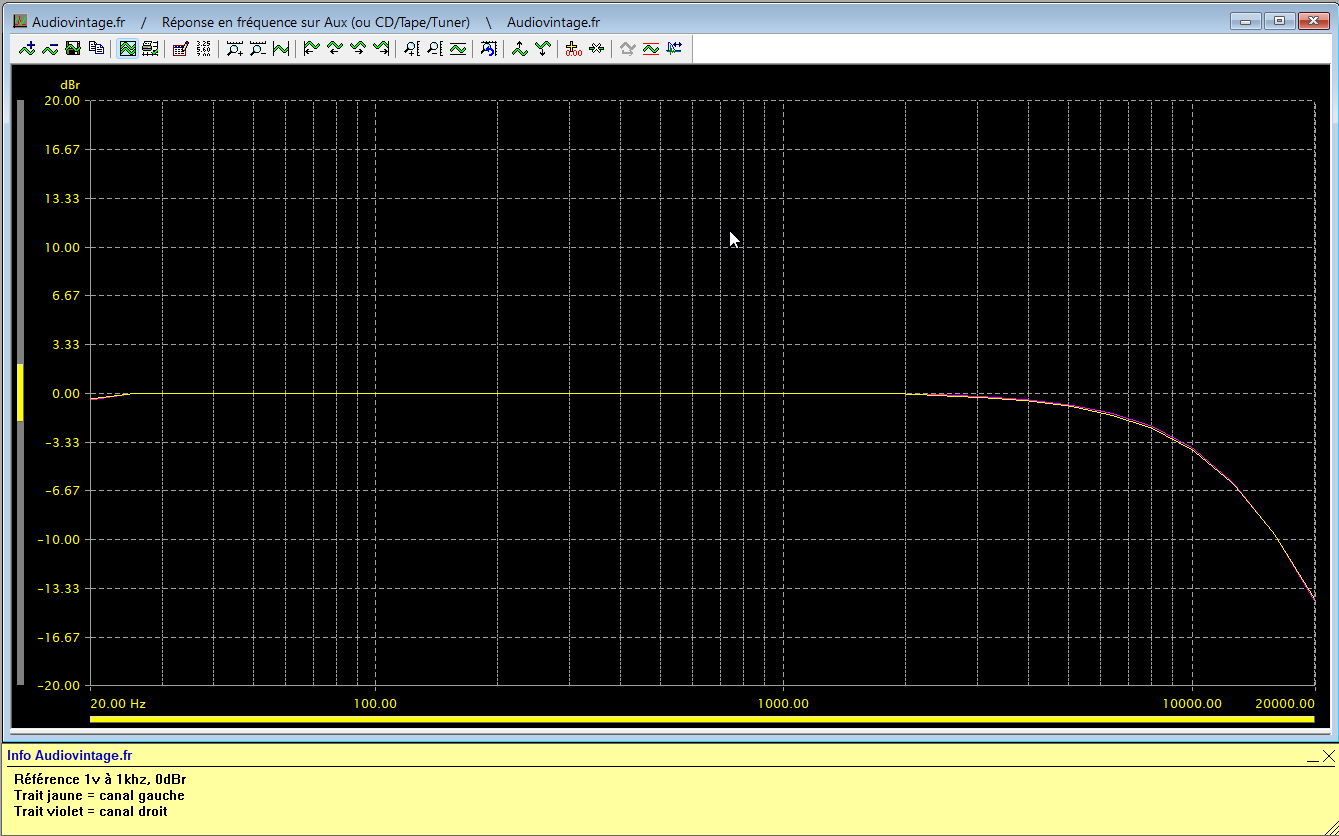

Marantz 3250B : reponse-en-frequence-a-1v-en-sortie-entree-aux-tone-defeat-filtres-actives
Réponse en fréquence à 1v en sortie, entrée aux, tone defeat, filtres activés.

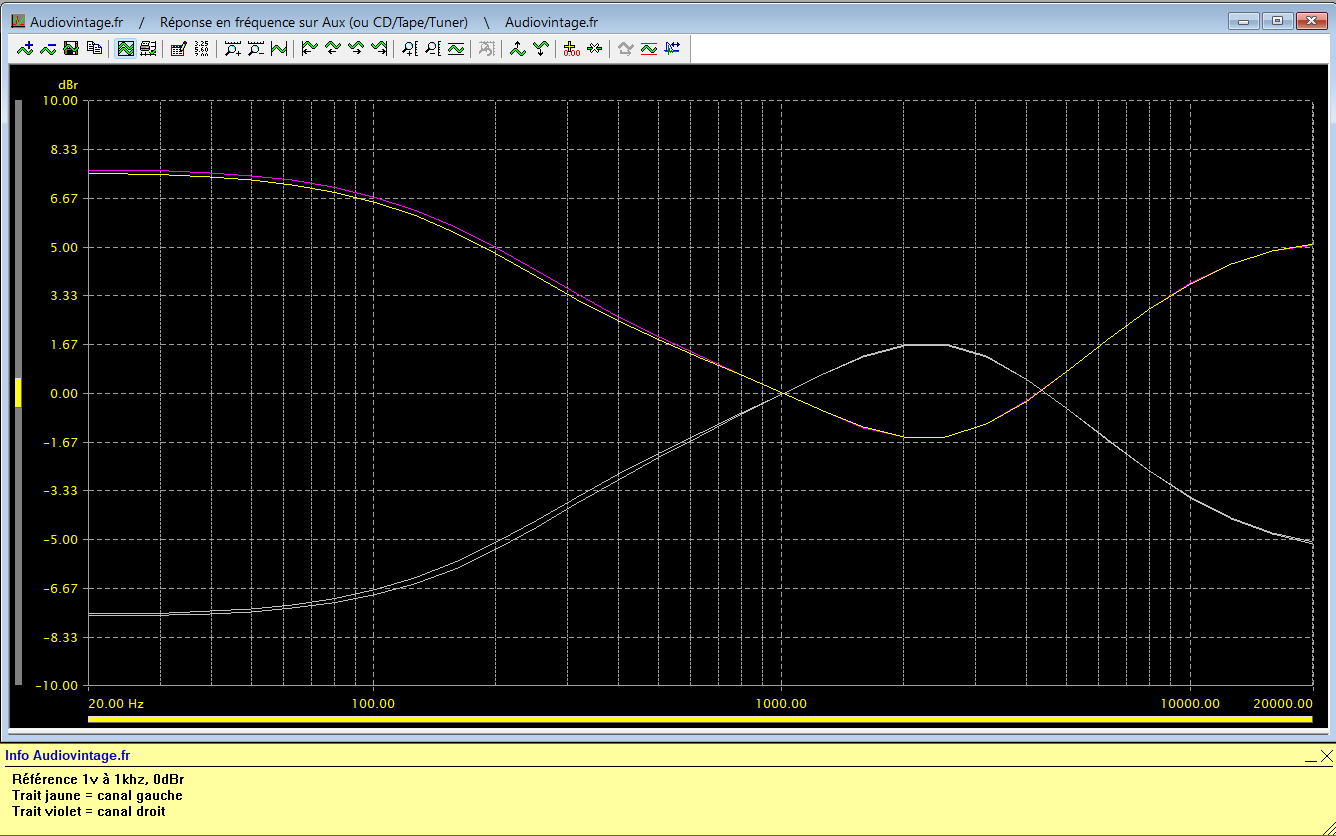

Marantz 3250B : reponse-en-frequence-a-1v-en-sortie-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 1v en sortie, entrée aux, correcteurs de tonalité au mini puis au maxi.

Marantz 3250B : rapport-signal-bruit-a-1v-en-sortie-entree-aux-tone-defeat
Rapport signal bruit à 1v en sortie, entrée aux, tone defeat.

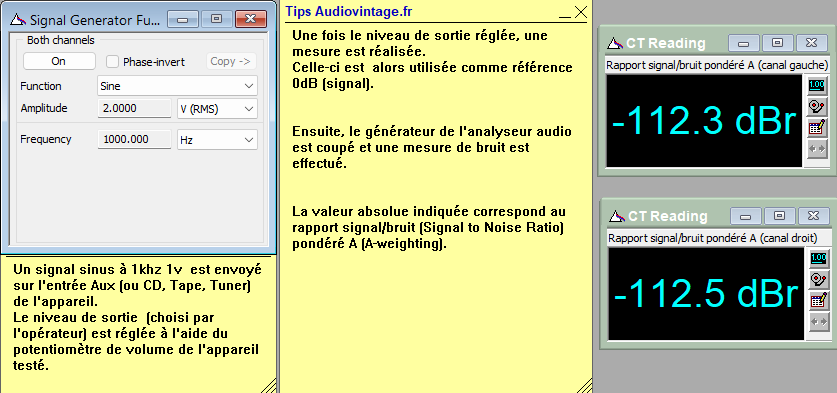

Marantz 3250B : rapport-signal-bruit-a-12v-en-sortie-entree-aux-tone-defeat
Rapport signal bruit à 13v en sortie, entrée aux, tone defeat.

Les mesures sur entrée phono MM :

Marantz 3250B : distorsion-a-1v-en-sortie-entree-phono-MM-tone-defeat
Distorsion à 1v en sortie, entrée phono MM, tone defeat.

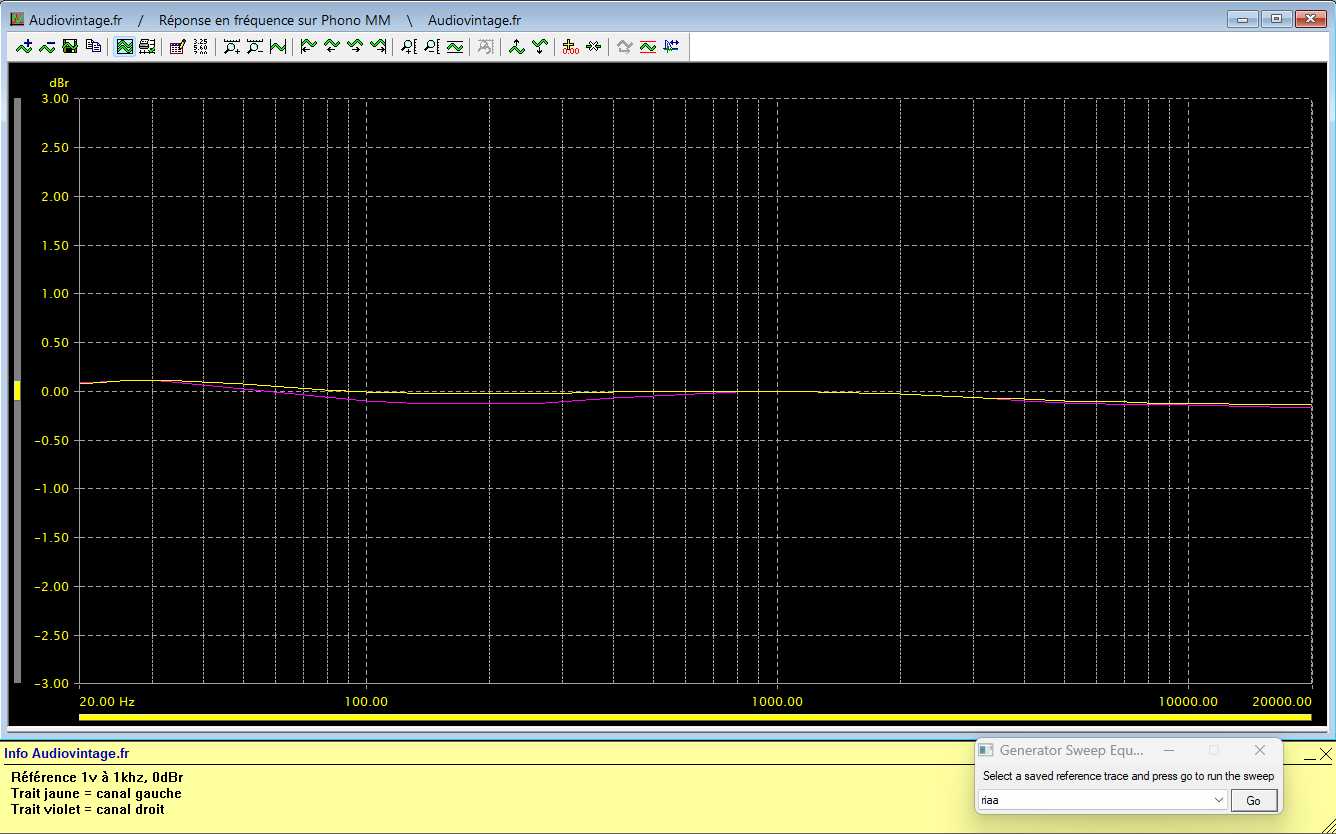

Marantz 3250B : reponse-en-frequence-a-1v-en-sortie-entree-phono-MM-tone-defeat
Réponse en fréquence à 1v en sortie, entrée phono MM, tone defeat.

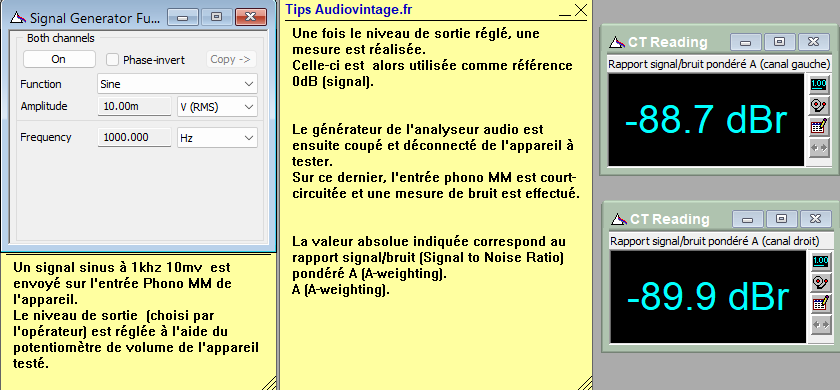

Marantz 3250B : rapport-signal-bruit-a-1v-en-sortie-entree-phono-MM-tone-defeat
Rapport signal bruit à 1v en sortie, entrée phono MM, tone defeat.

Marantz 3250B : rapport-signal-bruit-a-12v-en-sortie-entree-phono-MM-tone-defeat
Rapport signal bruit à 13v en sortie, entrée phono MM, tone defeat.

Les mesures sur entrée phono MC :

Marantz 3250B : distorsion-a-1v-en-sortie-entree-phono-MC-tone-defeat
Distorsion à 1v en sortie, entrée phono MC, tone defeat.

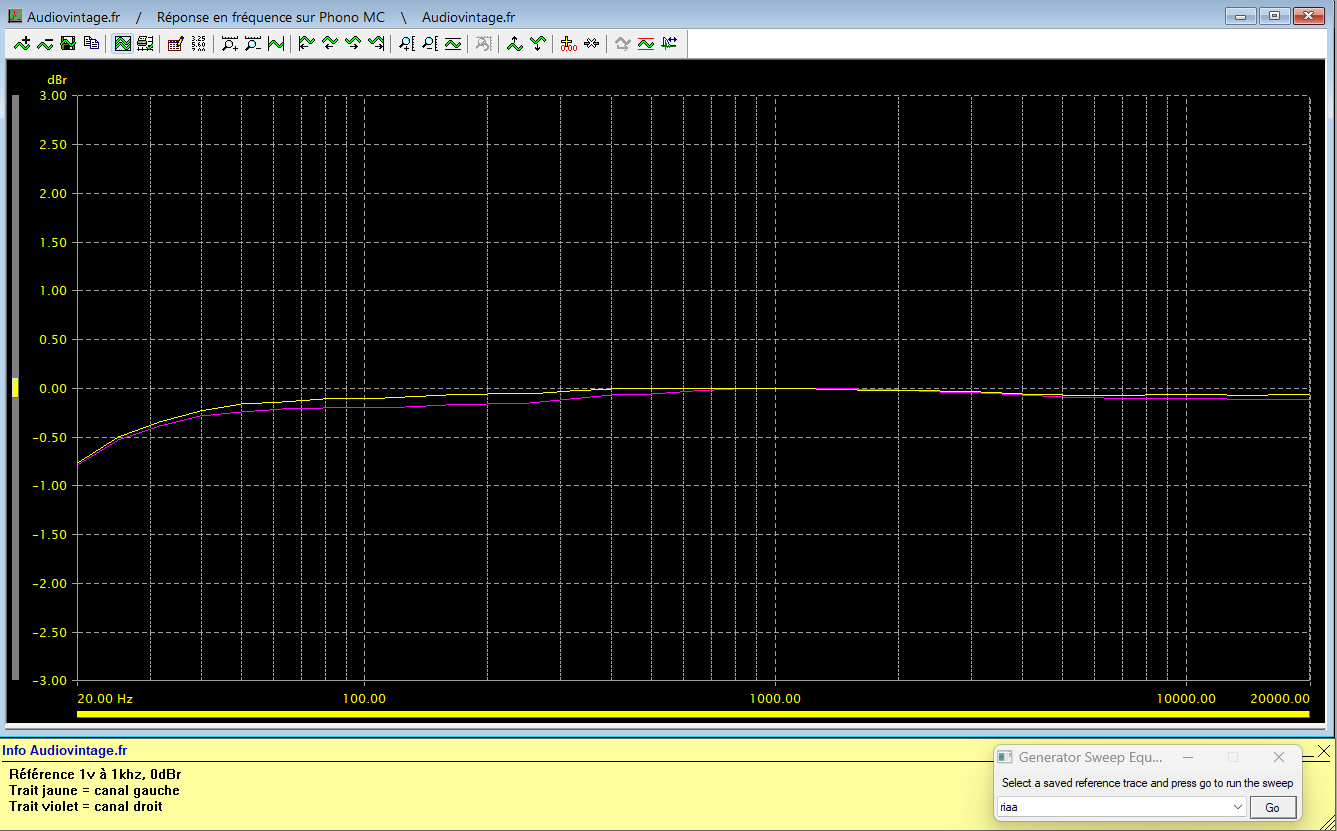

Marantz 3250B : reponse-en-frequence-a-1v-en-sortie-entree-phono-MC-tone-defeat
Réponse en fréquence à 1v en sortie, entrée phono MC, tone defeat.

Marantz 3250B : rapport-signal-bruit-a-1v-en-sortie-entree-phono-MC-tone-defeat
Rapport signal bruit à 1v en sortie, entrée phono MC, tone defeat.

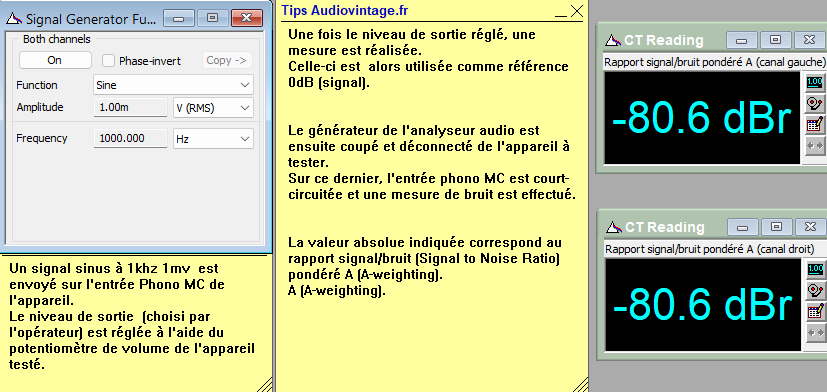

Marantz 3250B : rapport-signal-bruit-a-12v-en-sortie-entree-phono-MC-tone-defeat
Rapport signal bruit à 13v en sortie, entrée phono MC, tone defeat.

Les mesures à l’oscilloscope :

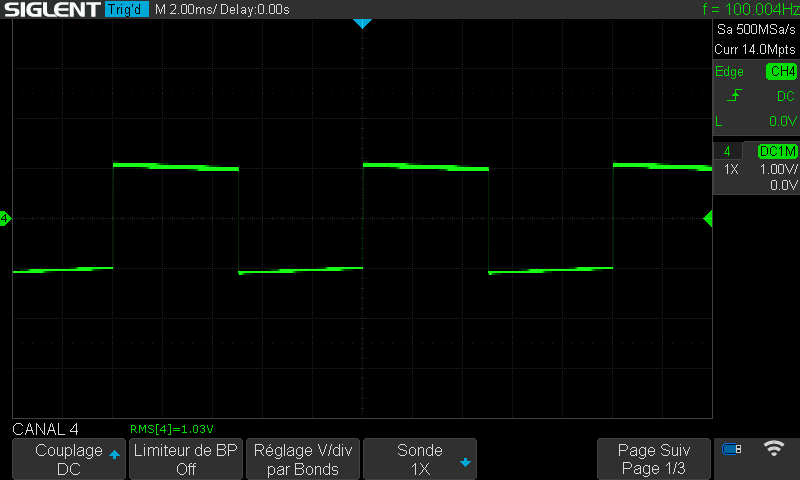

Marantz 3250B : signal-carre-a-100hz
Marantz 3250B : signal-carre-a-1khz

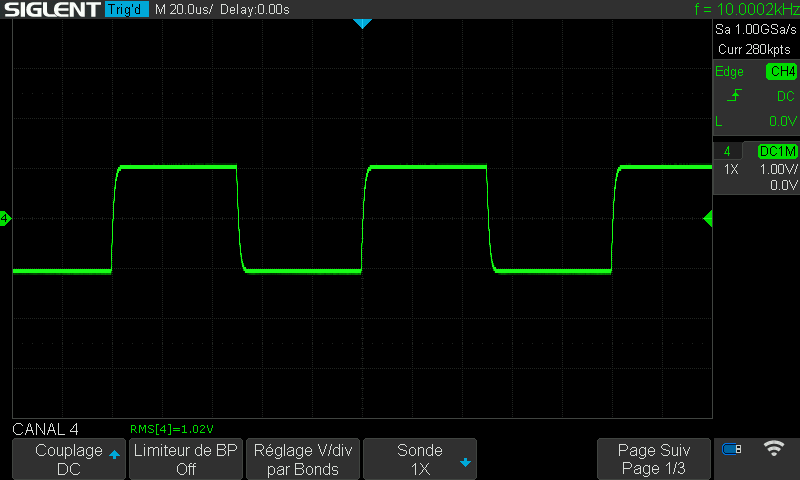

Marantz 3250B : signal-carre-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée CD.
