Luxman C-120A

Luxman C-120A : un préampli très complet.
Le Luxman C-120A est un préamplificateur plutôt « courant » sur le marché de l’occasion. Il semble que le constructeur en ait vendu une quantité importante à l’époque.
En voici donc un exemplaire.

Luxman C-120A : à son arrivée.
Luxman C-120A : à son arrivée.
Celui-ci fonctionne encore. Il y a pas mal de mauvais contacts dans les commandes, et il n’est pas très « silencieux ».

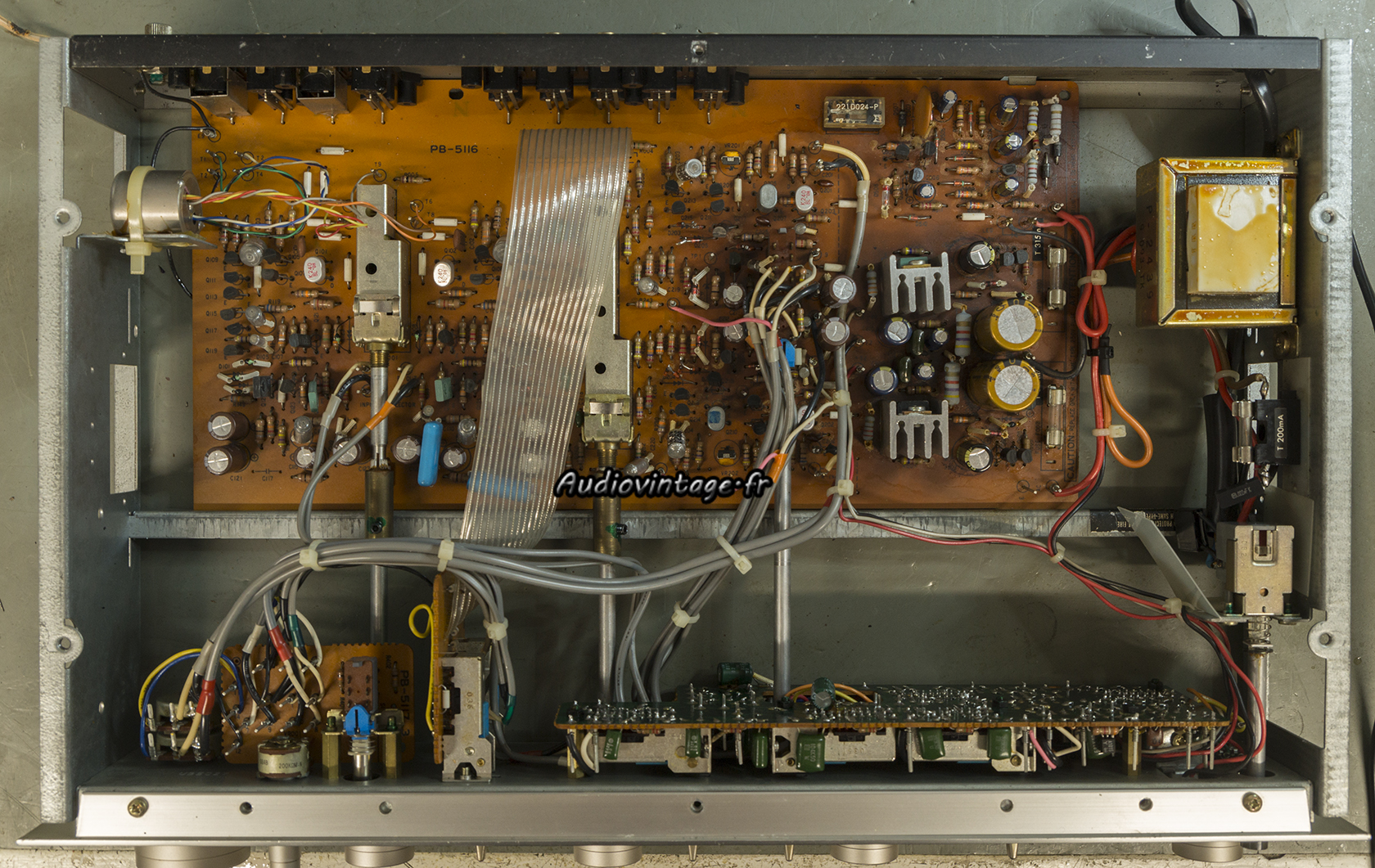

Quand on ouvre un C-120A, on a droit à du câblage dans tous les sens, et des composants ajoutés côté soudures. Soyons honnête, ce n’est pas très propre, pour autant ce n’est pas un mauvais préamplificateur, loin de là !
On en viendrait presque à ne pas voir les quelques interventions effectuées par un précédent intervenant.

Luxman C-120A : rifa manquant.
Par exemple, quelqu’un a supprimé un condensateur Rifa certainement HS, mais n’a pas jugé bon de le remplacer, et je ne parle pas des deux autres toujours en place.

Luxman C-120A : terminé.
Quelques condensateurs chimiques avaient été remplacés (pas nécessairement par des composants de premier choix d’ailleurs).
L’intervention sur le circuit principal consiste donc au remplacement de tous les condensateurs chimiques présents (la plupart étaient fatigués et certains étaient « cuits »), et la reprise de toutes les soudures louches, vérifiées à la loupe et à la lumière rasante.

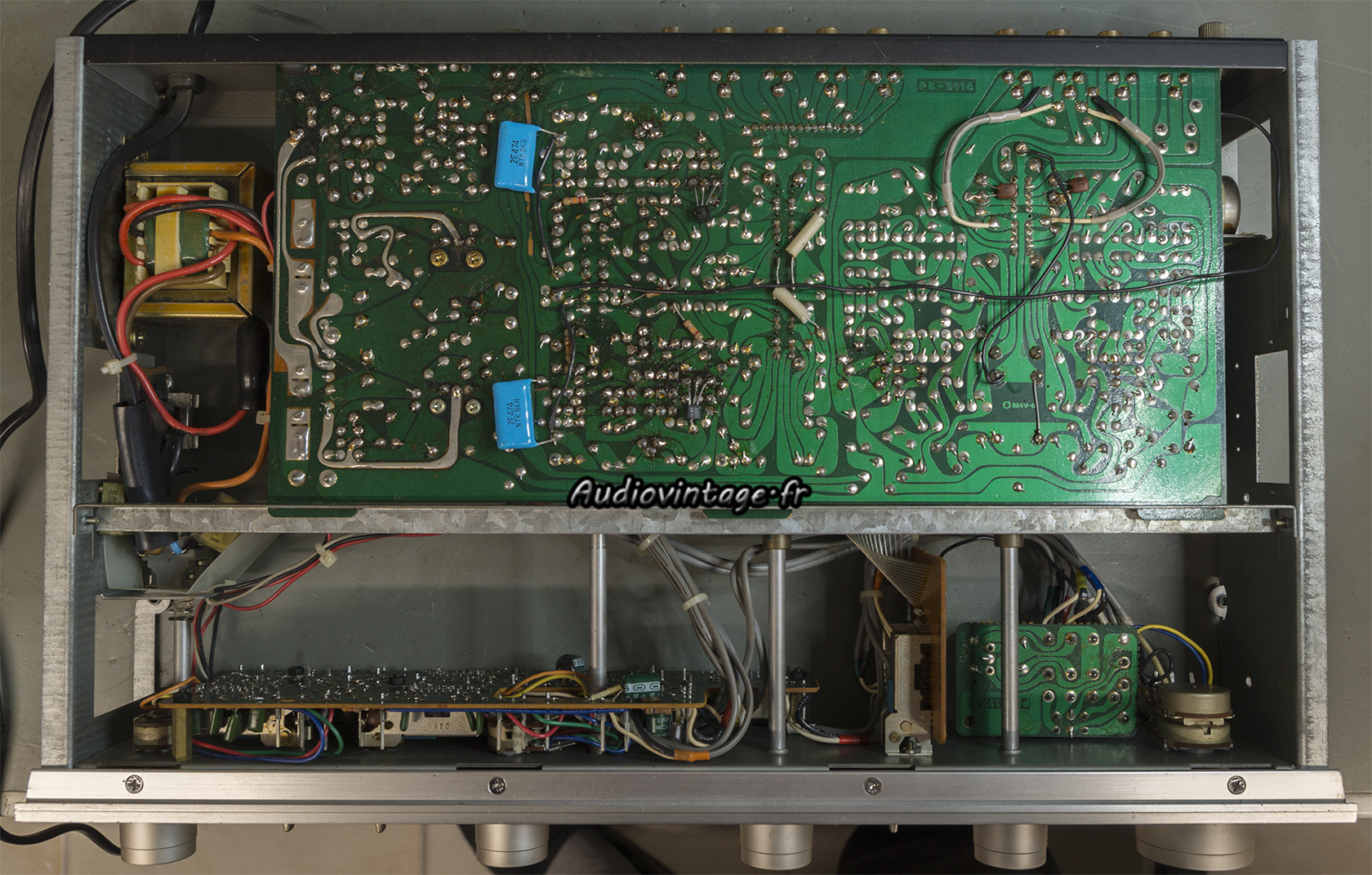

Luxman C-120A : condensateurs X2 neufs en place.
Les Rifa restant sont supprimés, l’appareil est désormais cablé en 240, les offsets ajustés, les commandes nettoyées. Terminé.

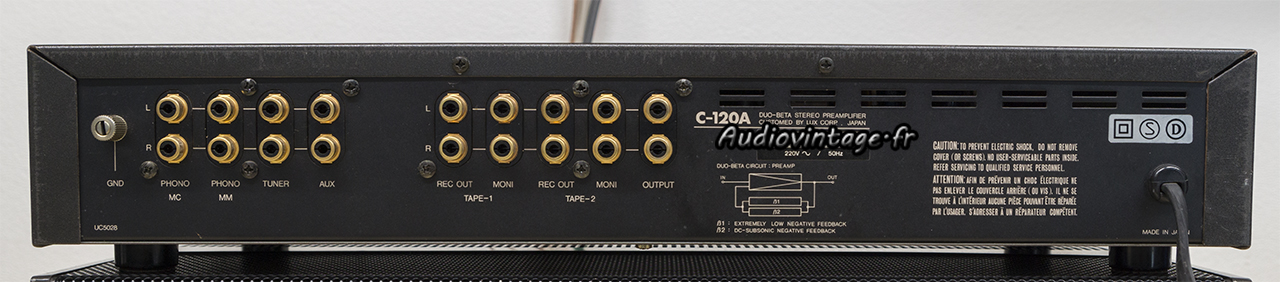

Luxman C-120A : connectique.
Connectique.

Les mesures sur entrée aux :

Luxman C-120A : distorsion-a-1v-en-sortie-entree-aux-tone-defeat
Distorsion à 1v en sortie, entrée aux, tone defeat.

Luxman C-120A : distorsion-a-15v-en-sortie-entree-aux-tone-defeat
Distorsion à 15v en sortie, entrée aux, tone defeat.

Luxman C-120A : IMD-a-1v-en-sortie-entree-aux-tone-defeat
Distorsion d’intermodulation à 1v en sortie, entrée aux, tone defeat.

Luxman C-120A : IMD-a-15v-en-sortie-entree-aux-tone-defeat
Distorsion d’intermodulation à 15v en sortie, entrée aux, tone defeat.

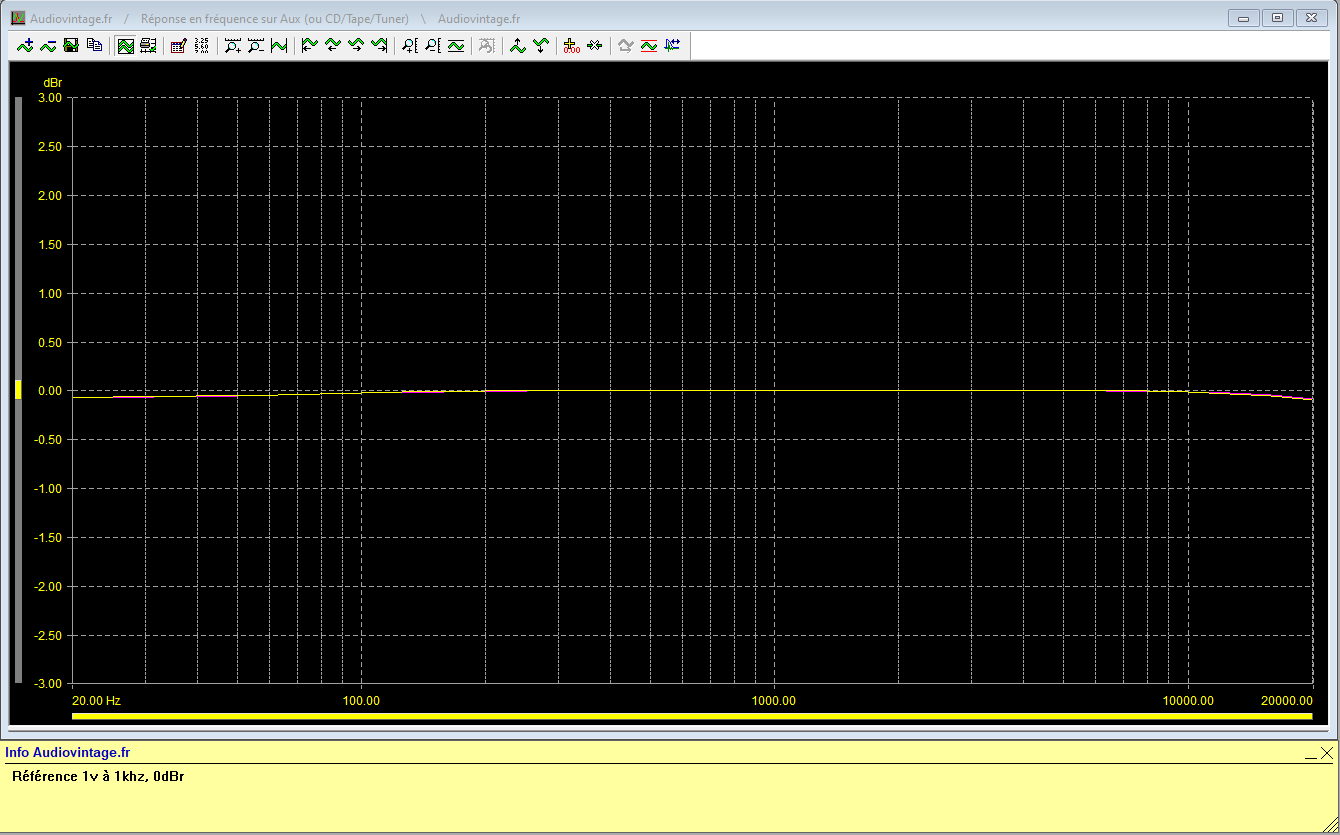

Luxman C-120A : reponse-en-frequence-a-1v-en-sortie-entree-aux-tone-defeat
Réponse en fréquence à 1v en sortie, entrée aux, tone defeat.

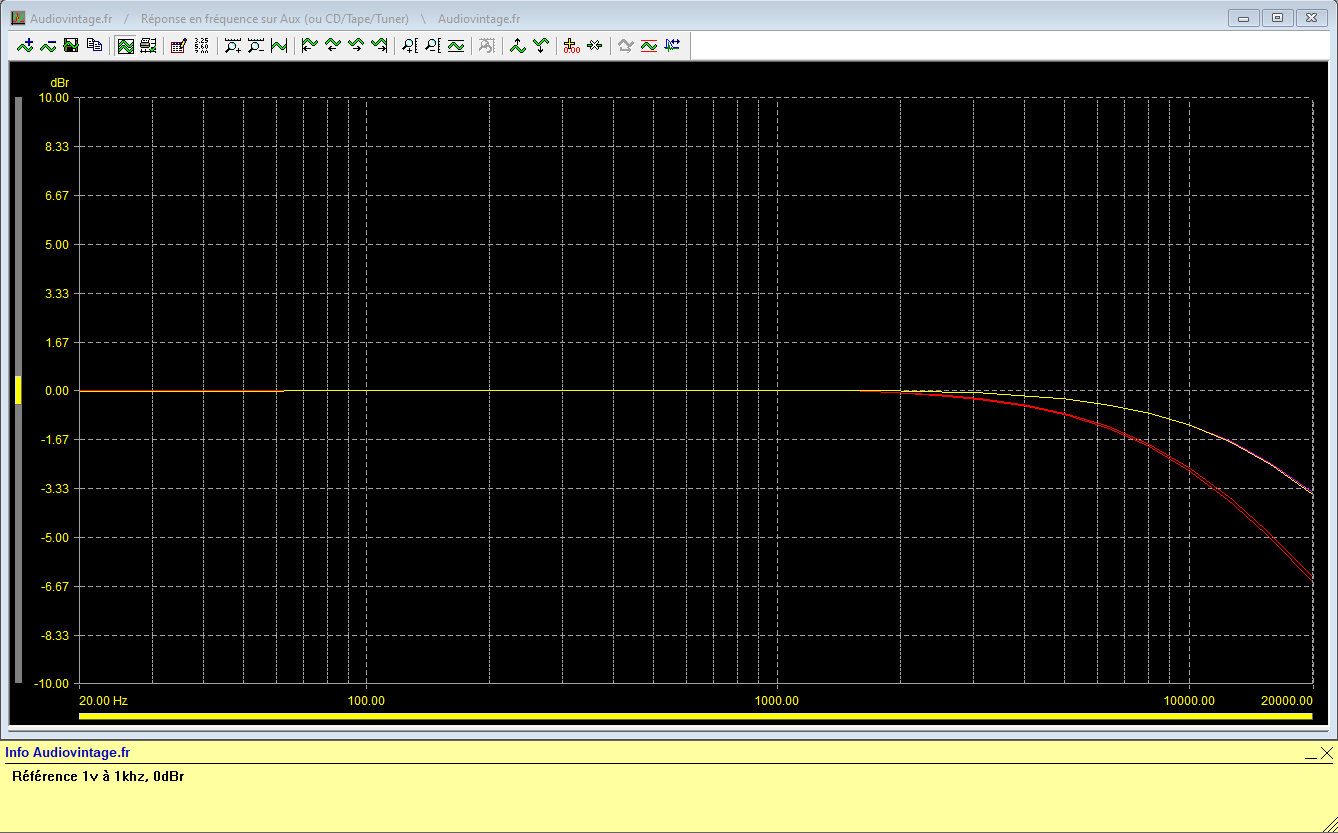

Luxman C-120A : reponse-en-frequence-a-1v-en-sortie-entree-aux-filtre-9khz-active-puis-filtre-15khz-active
Réponse en fréquence à 1v en sortie, entrée aux, tone defeat, filtre 9khz activé puis filtre 15khz activé.

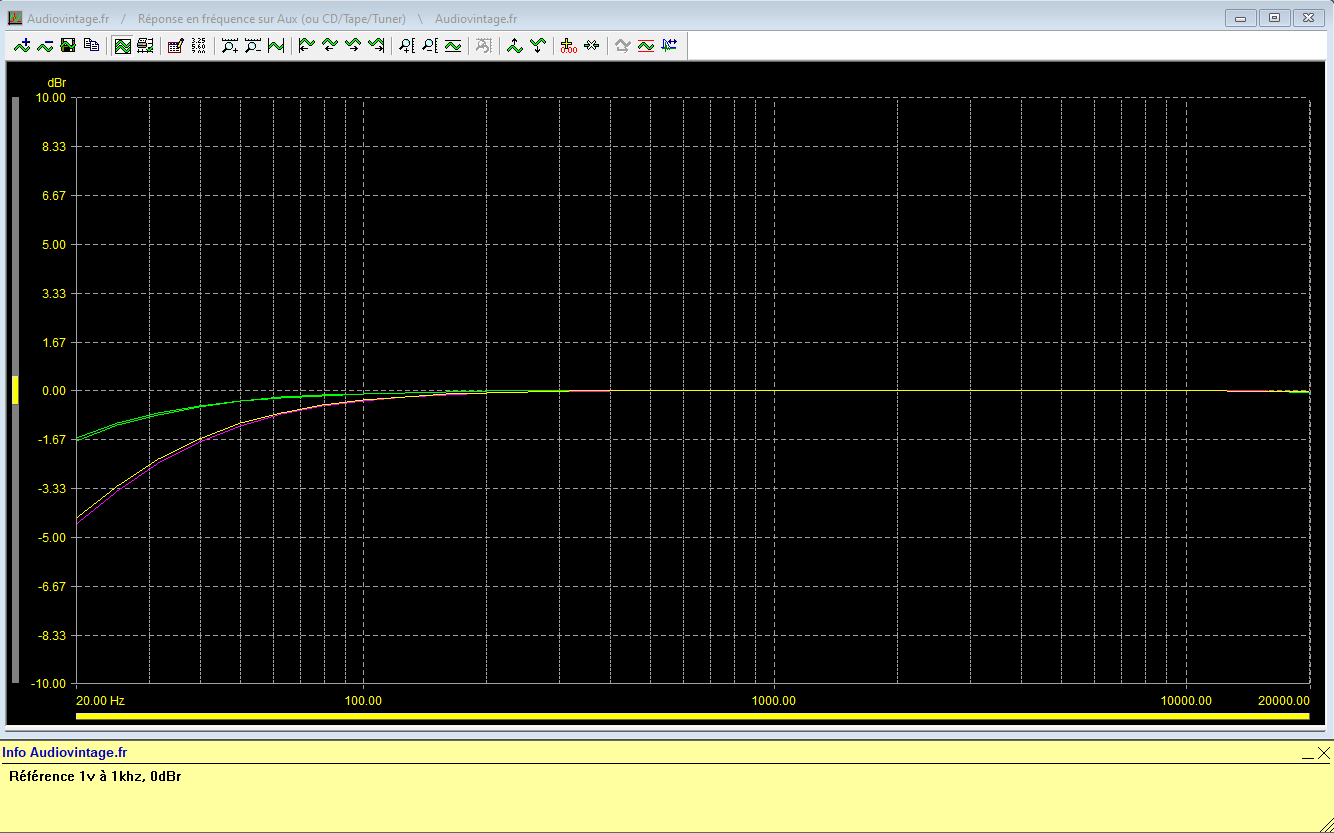

Luxman C-120A : reponse-en-frequence-a-1v-en-sortie-entree-aux-tone-defeat-filtre-sub-15hz-active-puis-filtre-30hz-active
Réponse en fréquence à 1v en sortie, entrée aux, tone defeat, filtre 15hz activé puis filtre 30hz activé.

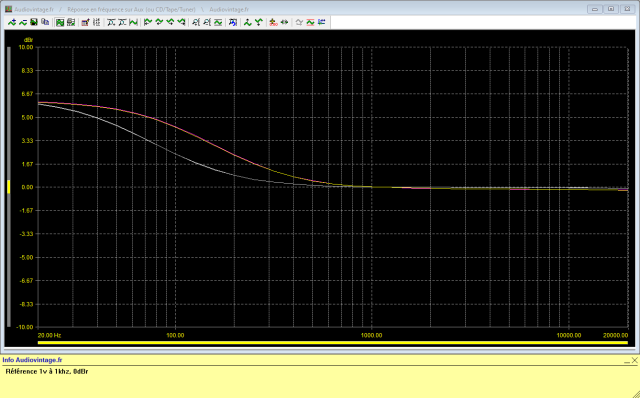

Luxman C-120A : reponse-en-frequence-a-1v-en-sortie-entree-aux-tone-defeat-low-boost-70hz-active-puis-low-boost-150hz-active
Réponse en fréquence à 1v en sortie, entrée aux, tone defeat, low boost 70hz activé puis low boost 150hz activé.

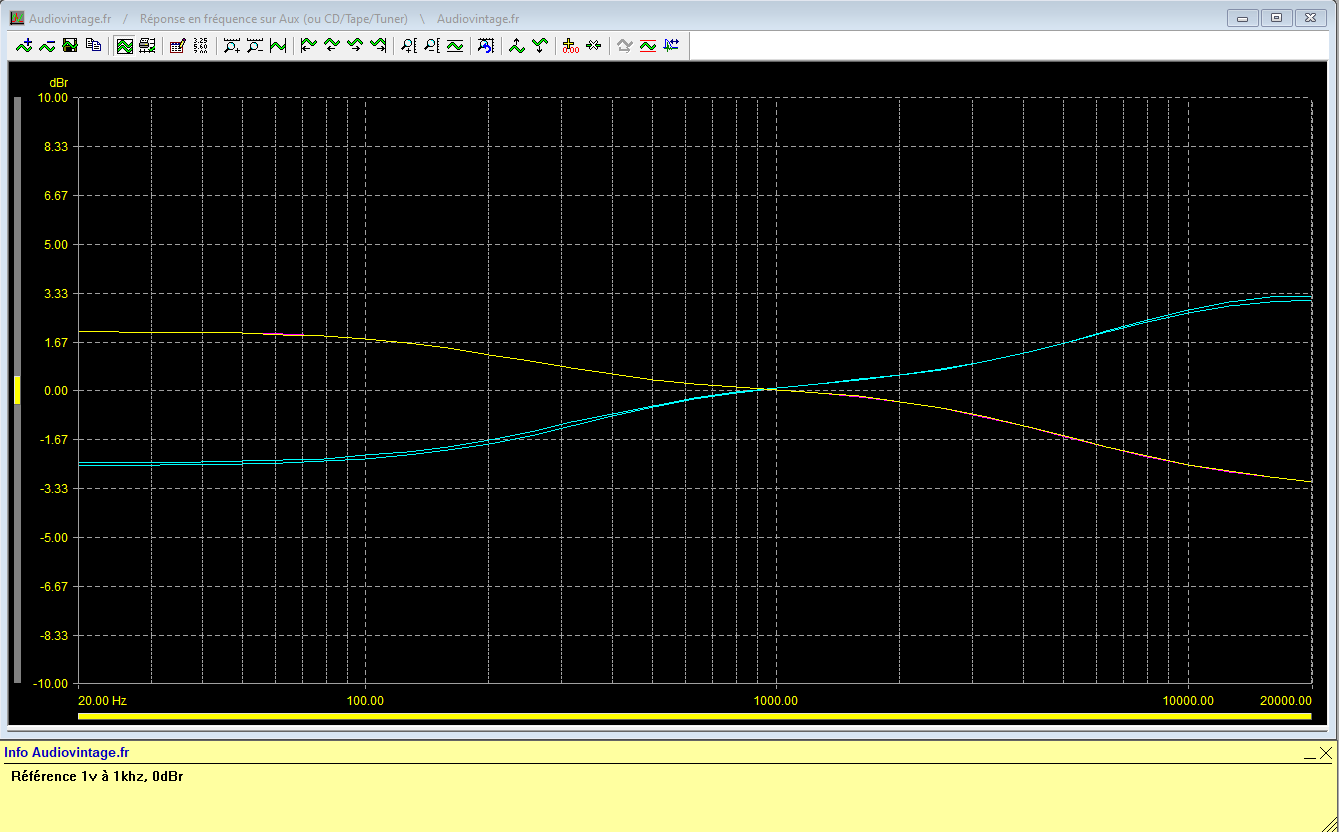

Luxman C-120A : reponse-en-frequence-a-1v-en-sortie-entree-aux-tone-defeat-linear-equalizer-up-tilt-max-puis-down-tilt-max
Réponse en fréquence à 1v en sortie, entrée aux, tone defeat, equalizer up-tilt au max puis down-tilt au max.

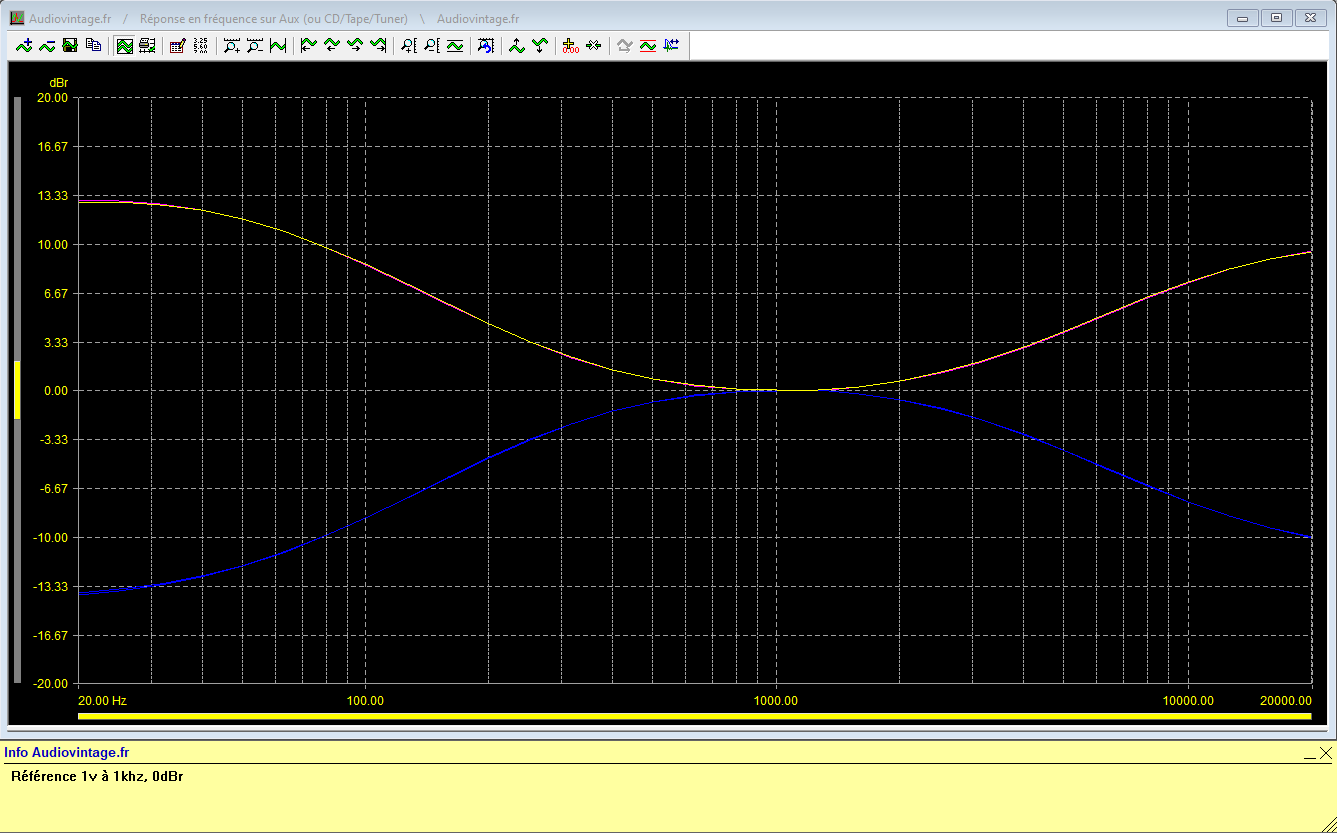

Luxman C-120A : reponse-en-frequence-a-1v-en-sortie-entree-aux-correcteurs-de-tonalite-au-mini-puis-au-maxi
Réponse en fréquence à 1v en sortie, entrée aux, correcteurs de tonalité au mini puis au maxi.

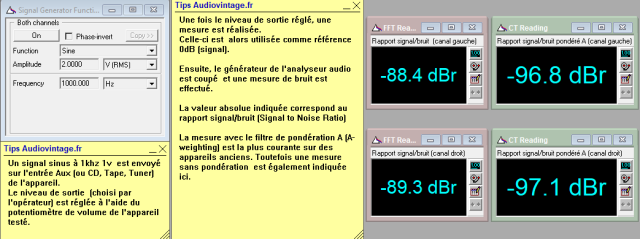

Luxman C-120A : rapport-signal-bruit-a-1v-en-sortie-entree-aux-tone-defeat
Rapport signal bruit à 1v en sortie, entrée aux, tone defeat.

Luxman C-120A : rapport-signal-bruit-a-15v-en-sortie-entree-aux-tone-defeat
Rapport signal bruit à 15v en sortie, entrée aux, tone defeat.

Les mesures sur entrée phono MM:

Luxman C-120A : distorsion-a-1v-en-sortie-entree-phono-MM-tone-defeat
Distorsion à 1v en sortie, entrée phono MM, tone defeat.

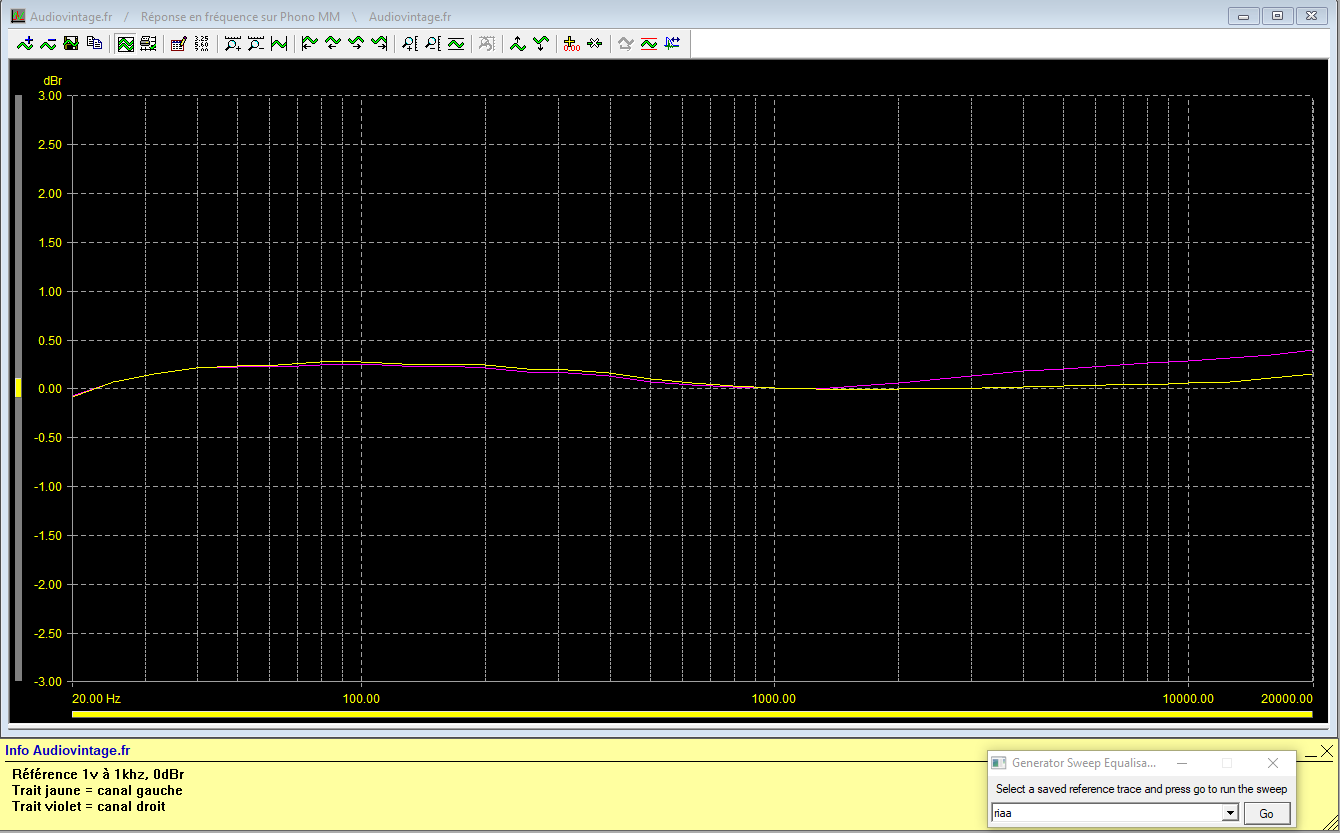

Luxman C-120A : reponse-en-frequence-a-1v-en-sortie-entree-phono-MM-tone-defeat
Réponse en fréquence à 1v en sortie, entrée phono MM, tone defeat.

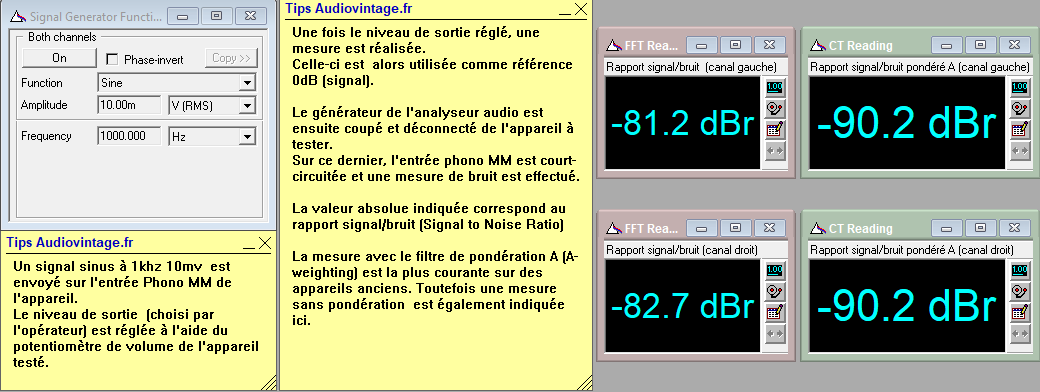

Luxman C-120A : rapport-signal-bruit-a-1v-en-sortie-entree-phono-MM-tone-defeat
Rapport signal bruit à 1v en sortie, entrée phono MM, tone defeat.

Luxman C-120A : rapport-signal-bruit-a-15v-en-sortie-entree-phono-MM-tone-defeat
Rapport signal bruit à 15v en sortie, entrée phono MM, tone defeat.

Les mesures sur entrée phono MC:

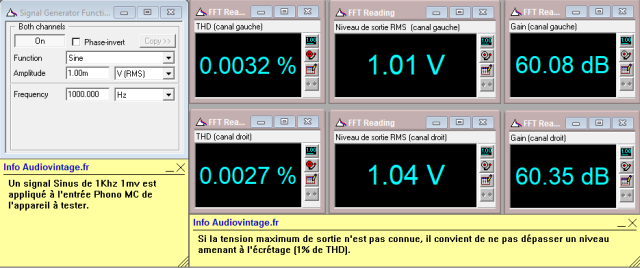

Luxman C-120A : distorsion-a-1v-en-sortie-entree-phono-MC-tone-defeat
Distorsion à 1v en sortie, entrée phono MC, tone defeat.

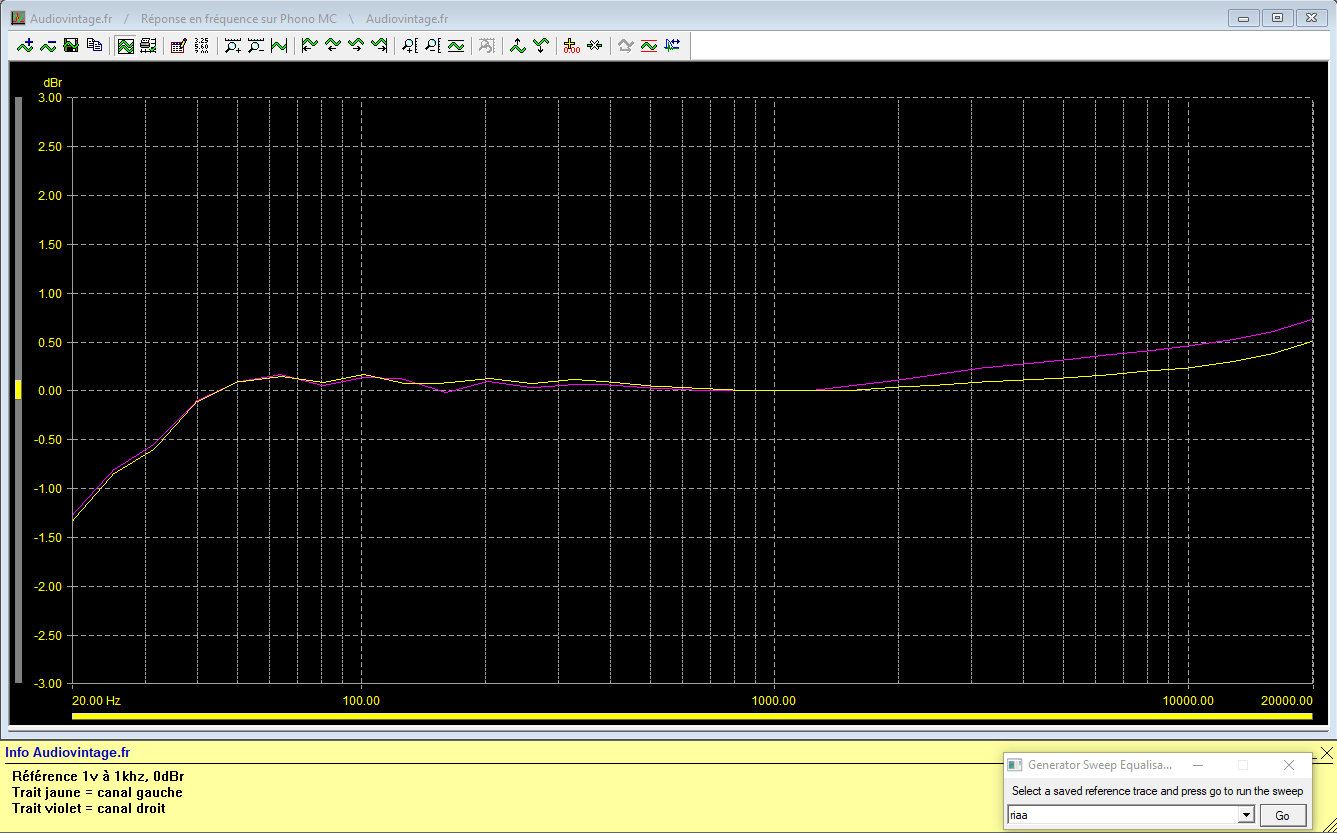

Luxman C-120A : reponse-en-frequence-a-1v-en-sortie-entree-phono-MC-tone-defeat
Réponse en fréquence à 1v en sortie, entrée phono MC, tone defeat.

Luxman C-120A : rapport-signal-bruit-a-1v-en-sortie-entree-phono-MC-tone-defeat
Rapport signal bruit à 1v en sortie, entrée phono MC, tone defeat.

Luxman C-120A : rapport-signal-bruit-a-15v-en-sortie-entree-phono-MC-tone-defeat
Rapport signal bruit à 15v en sortie, entrée phono MC, tone defeat.

Les mesures à l’oscilloscope :

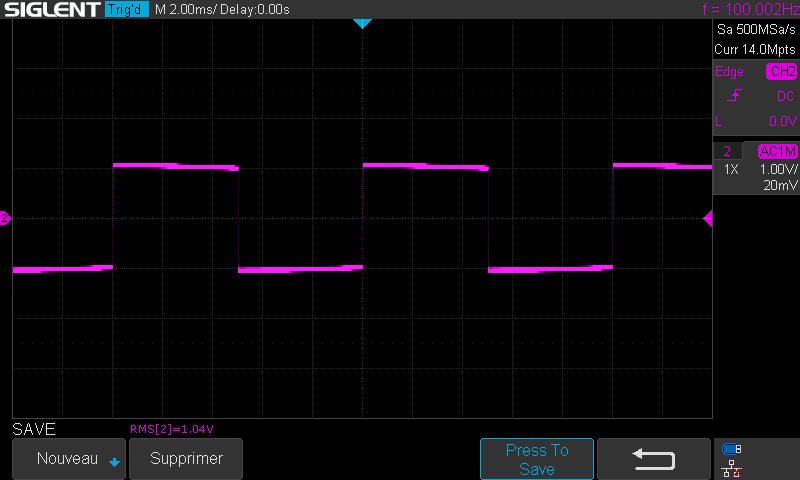

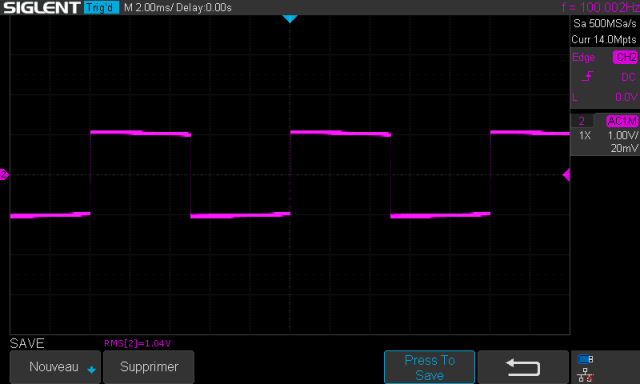

Luxman C-120A : signal-carre-a-100hz

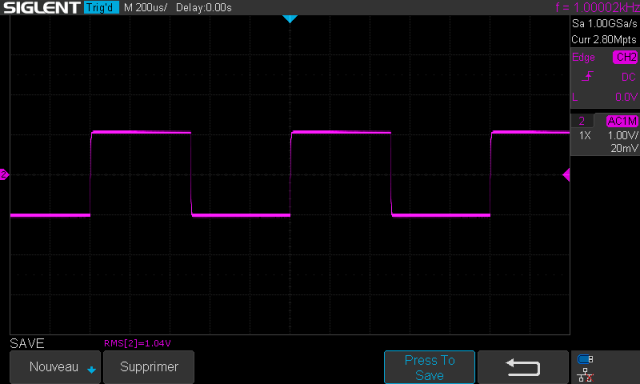

Luxman C-120A : signal-carre-a-1khz

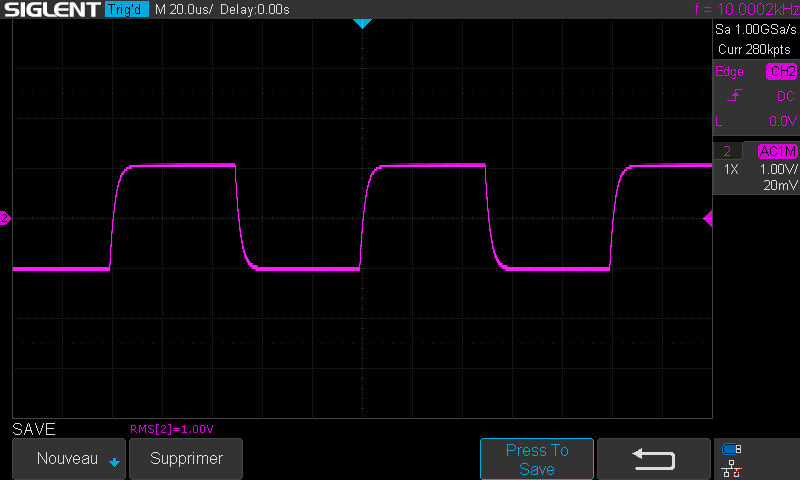

Luxman C-120A : signal-carre-a-10khz
Luxman C-120A : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée aux.
