De nombreux receiver Pioneer à l’atelier Audiovintage en ce moment. C’est un SX-737 qui s’y colle cette fois-ci.
Le propriétaire se plaint du relais qui se désactive aléatoirement, et ce, sans coupure de son…Bizarre, mais nous verrons un peu plus bas, la raison de ce fonctionnement curieux.

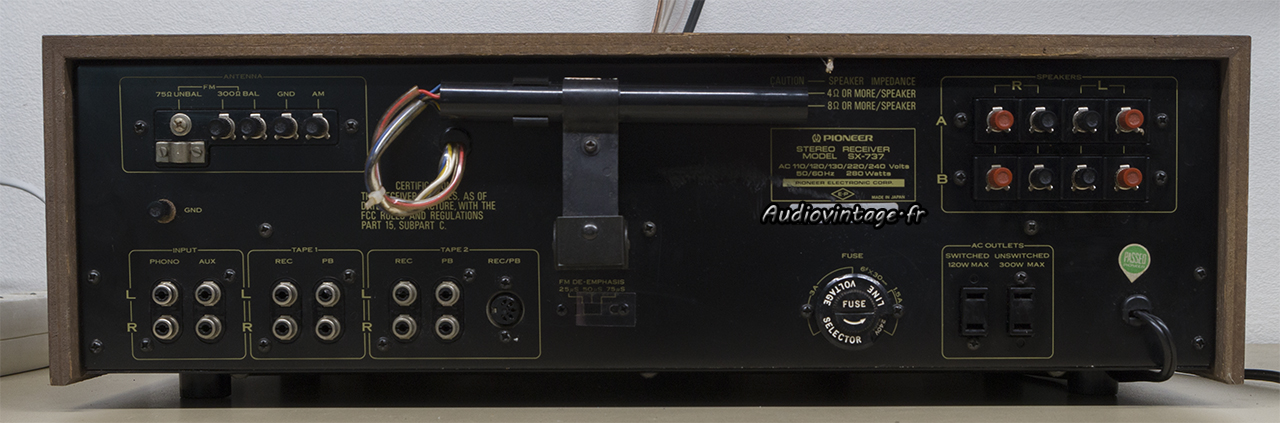

Peu avant son envoi, un canal phono a disparu. A sa réception, je note également un fusible général inadéquat, une ampoule derrière le bandeau radio HS ainsi que l’ampoule qui éclaire l’aiguille, aiguille décalée par rapport à la fréquence reçue, et toujours concernant la réception FM, le switch de désaccentuation à l’arrière du Pioneer n’est pas sur la bonne position pour une écoute en Europe.

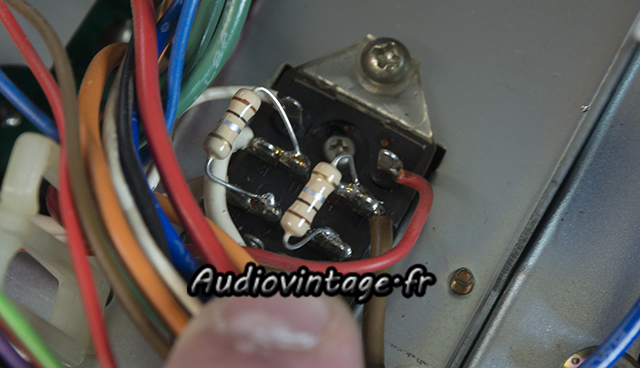

Quelqu’un est en effet passé par ici. Ne trouvant probablement pas la raison du déclenchement intempestif du relais, ce bricolage permet de ne pas couper le son même quand le relais se désengage. Je vous ferais grâce des conséquences possibles de ce genre de montage.
Je trouverais également par la suite d’autres traces d’interventions passées, remplacement de certains transistors sur le circuit de protection, quelques composants probablement dessoudés pour test…

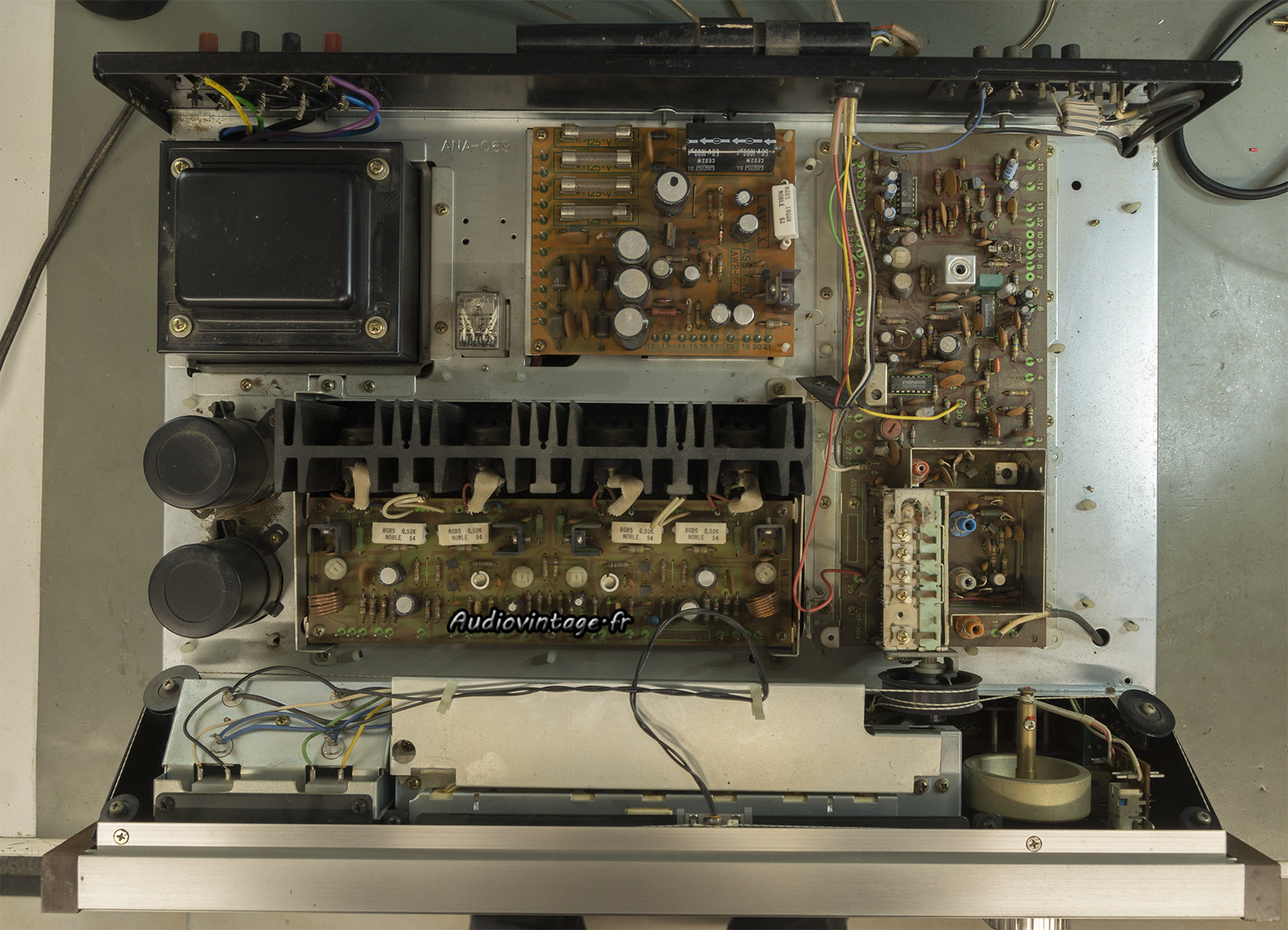

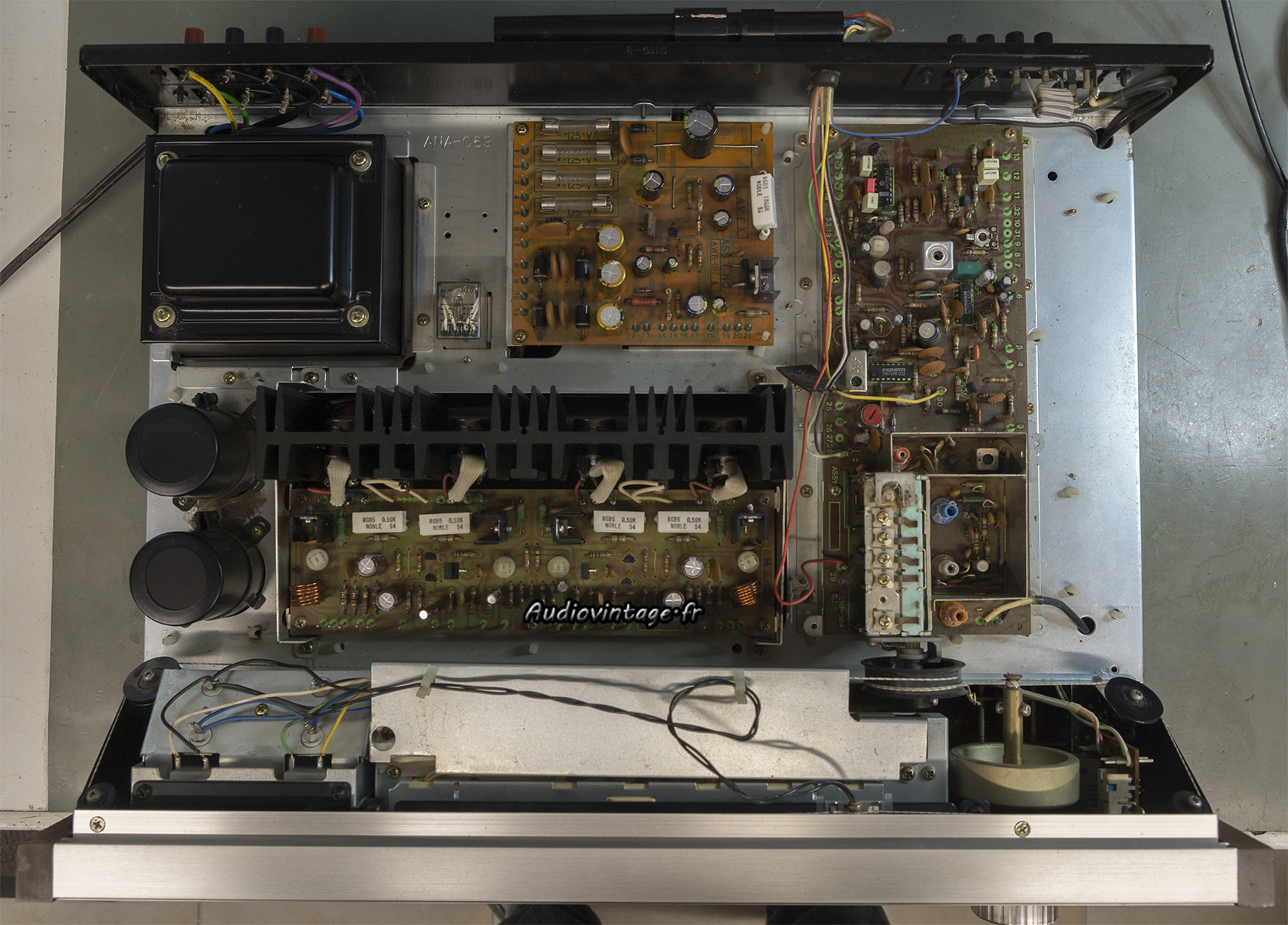

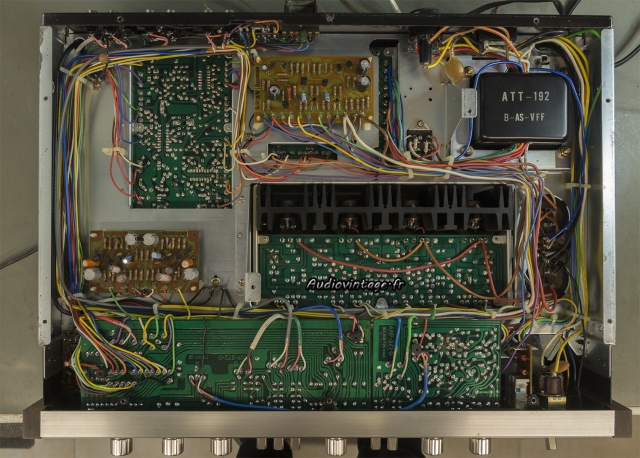

Il est mûr pour une révision complète 🙂

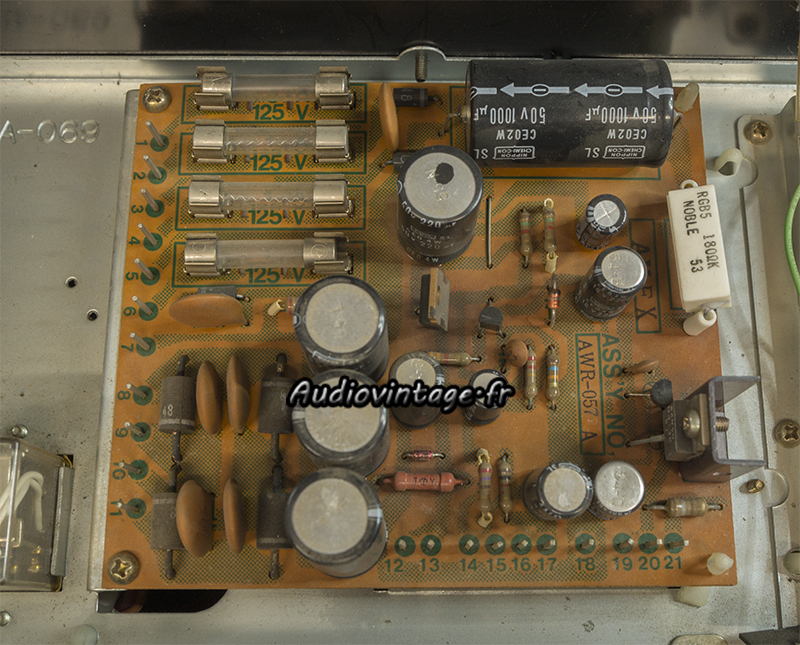

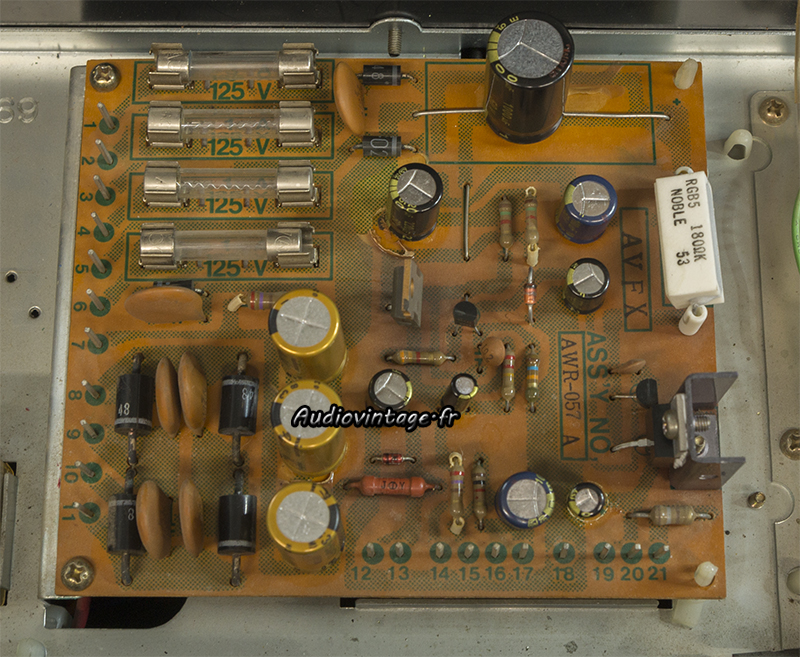

Condensateurs chimiques neufs ainsi qu’un transistor. Le déclenchement aléatoire du relais s’expliquant, entre autre chose, par une mauvaise soudure entrainant la disparition intempestive d’une tension.

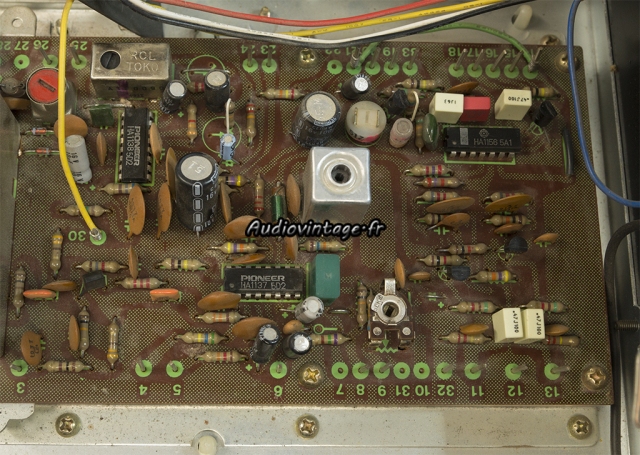

Il reçoit quelques condensateurs neufs ainsi que deux nouveaux transistors. Un réalignement partiel sera effectué en fon d’intervention.

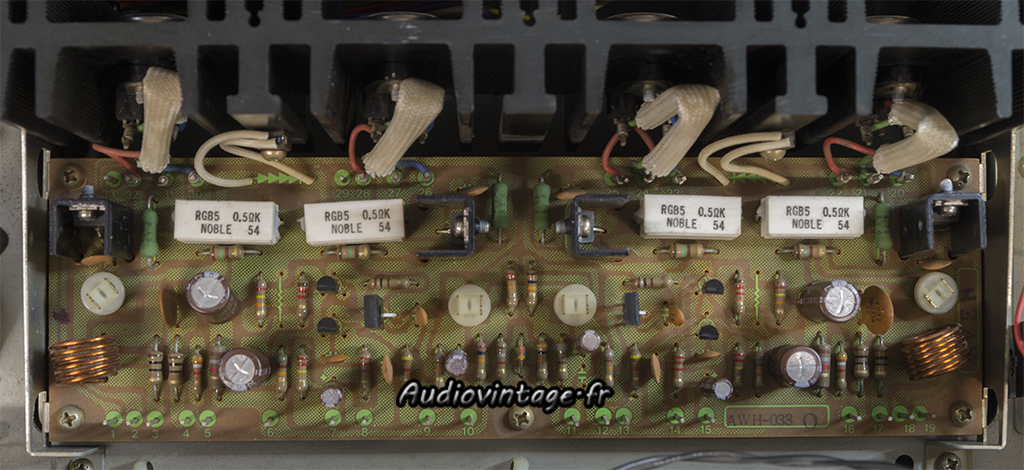

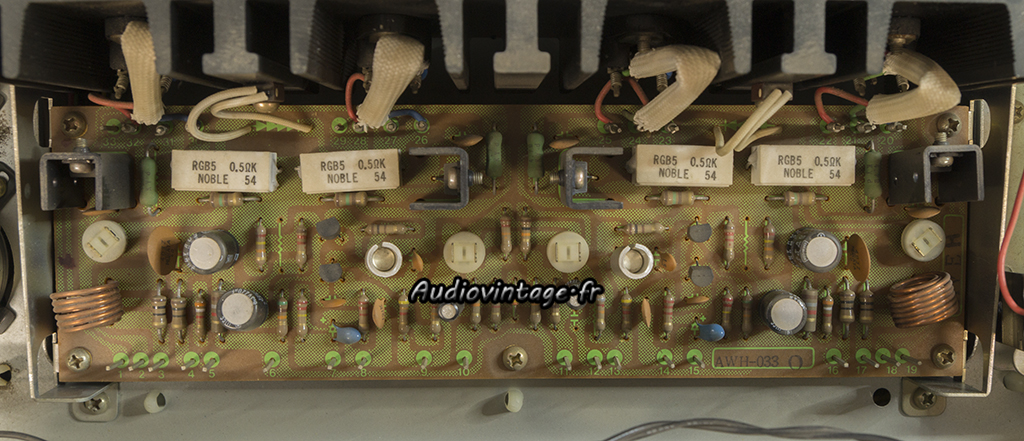

Remplacement de tous les condensateurs chimiques et de nombreux transistors.

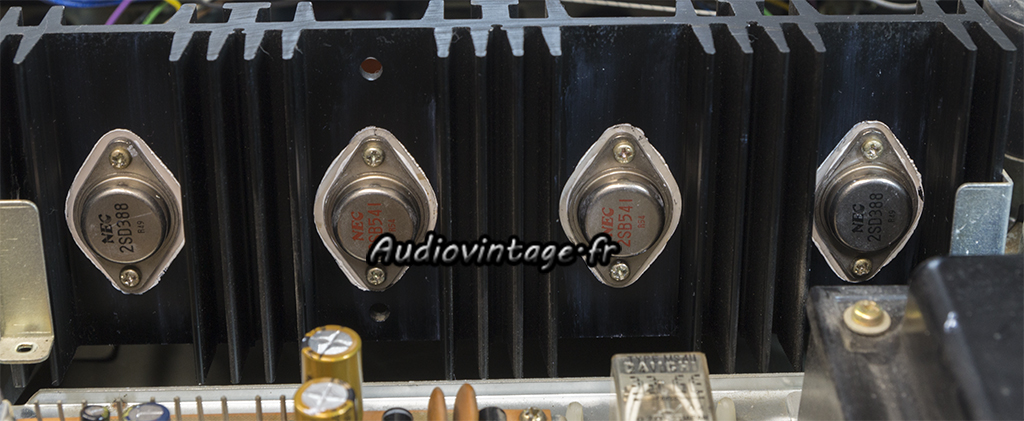

Les transistors de puissances sont retirés, nettoyés, testés, puis remontés avec de la graisse fraîche sur des micas d’isolation neufs.
Le circuit de protection, autre responsable du déclenchement aléatoire du relais. Et oui, deux pannes différentes !
Remplacement de la totalité des condensateurs, de certains transistors et montage sous le circuit d’une diode de protection pour le relais.

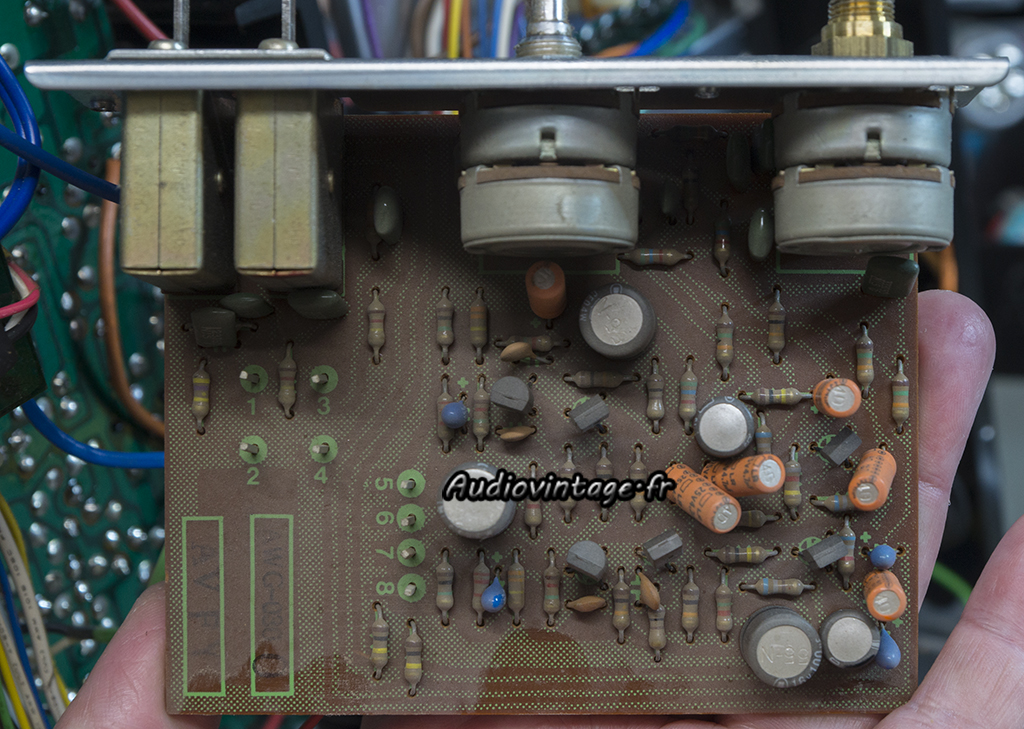

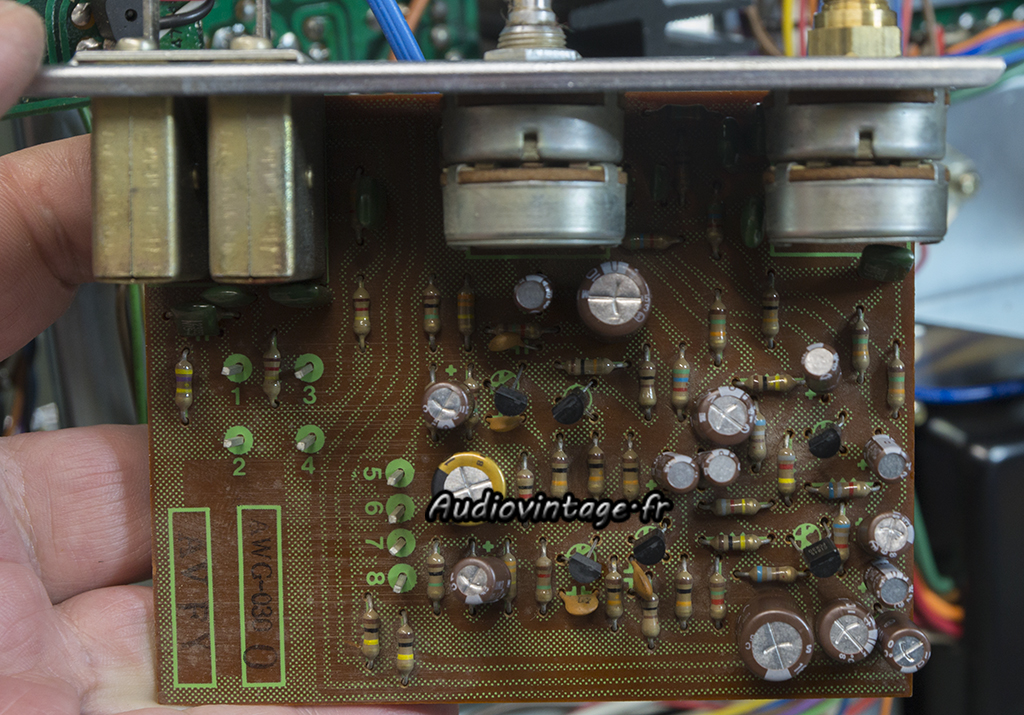

Ici, remplacement de la totalité des condensateurs chimiques et des transistors.

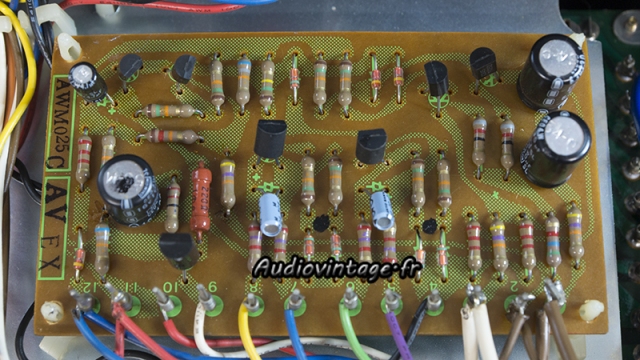

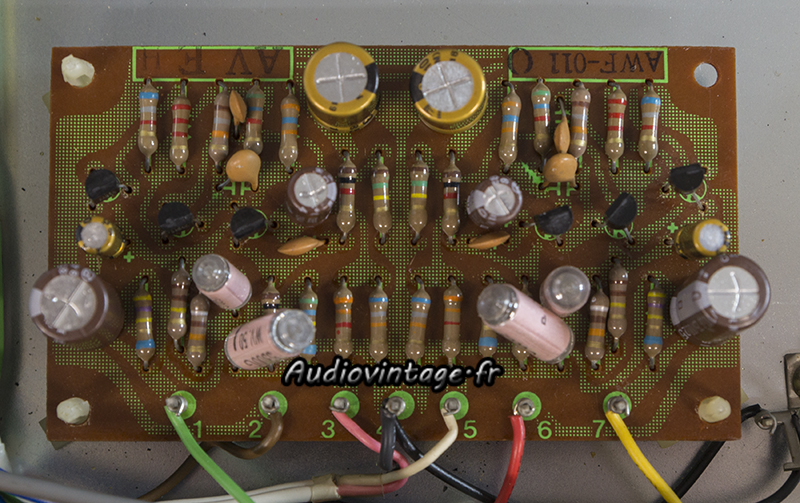

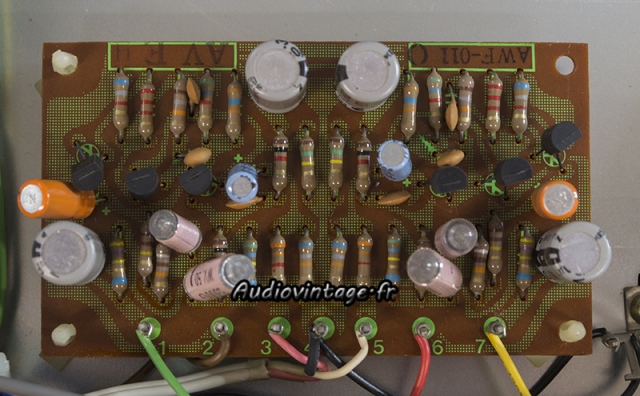

Intervention identique à l’étage phono, tous les transistors et les condensateurs chimiques sont remplacés.

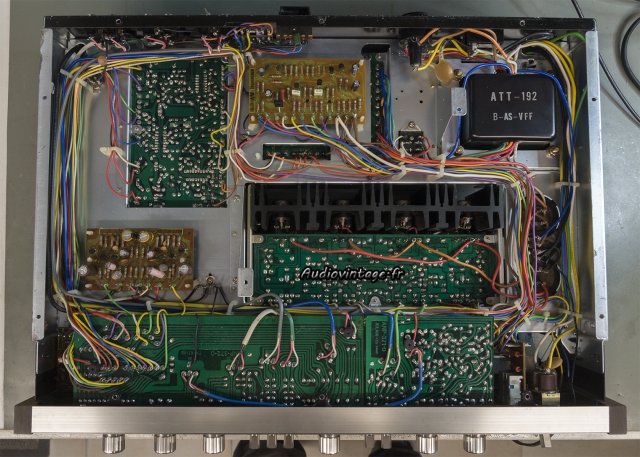

L’éclairage est revu. Le fusible général est remplacé, courant de repos et offset ajustés, tuner FM réaligné partiellement, commandes nettoyées. Terminé !
Les mesures sur entrée Aux :

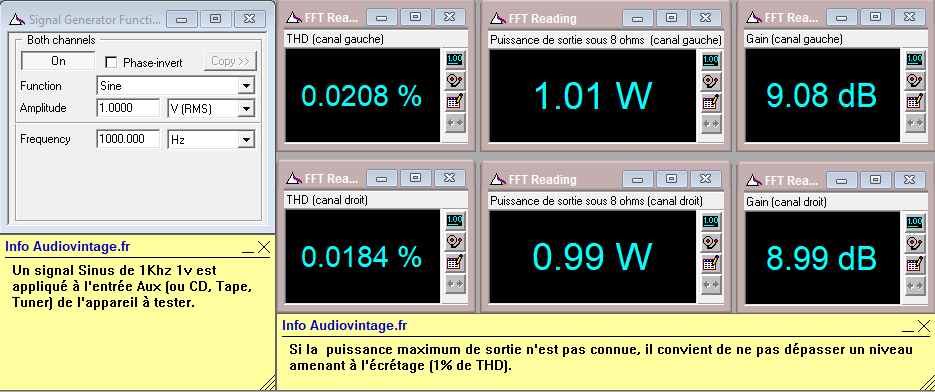

Distorsion à 2x1w sous 8 ohms, entrée aux.

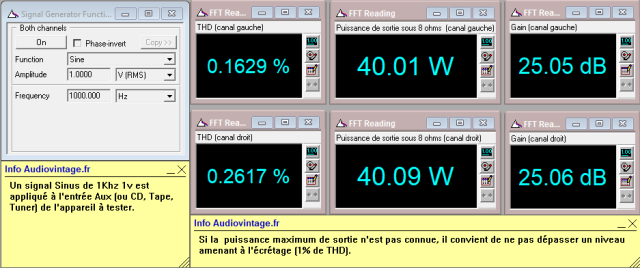

Distorsion à 2x40w sous 8 ohms, entrée aux.

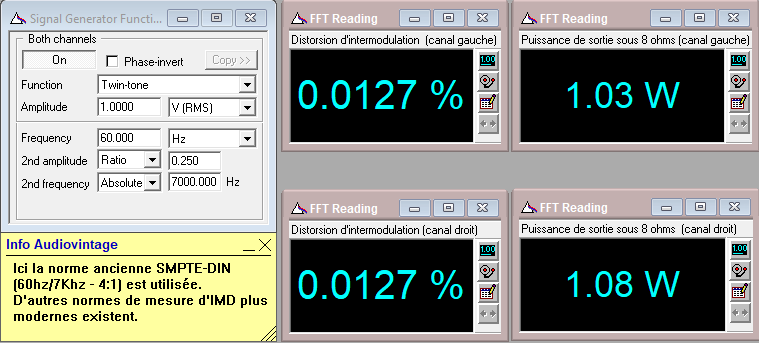

Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux.

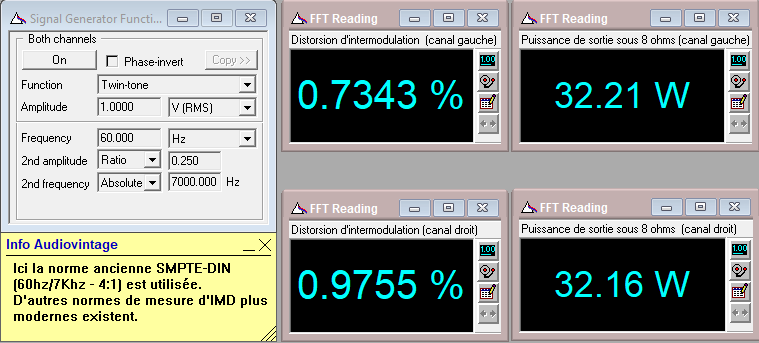

Puissance de sortie sous 8ohms à l’écrêtage en IMD, entrée aux.

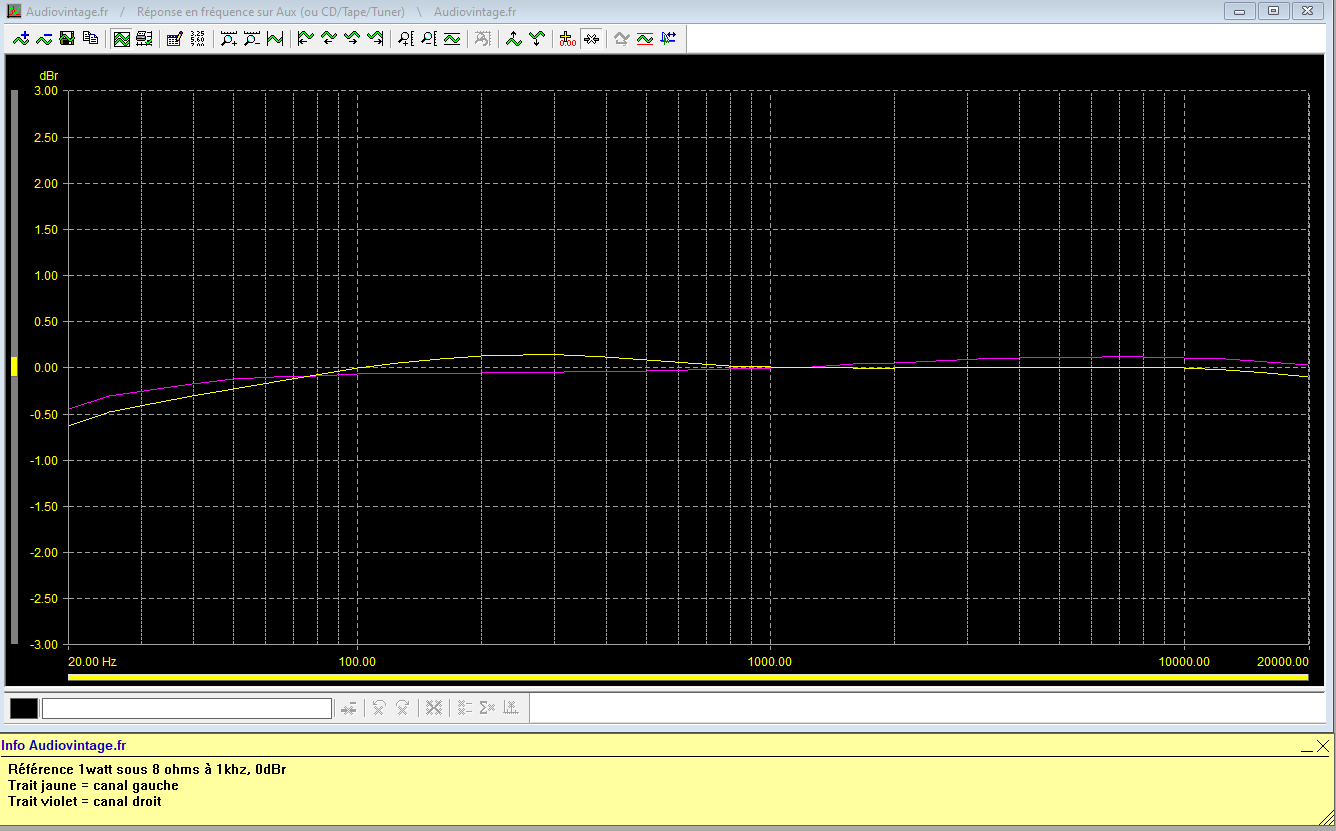

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

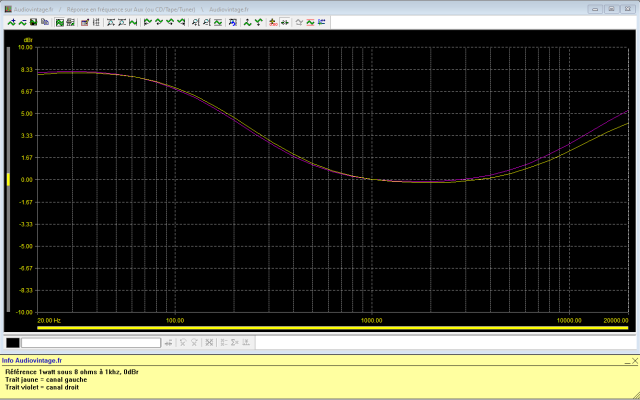

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

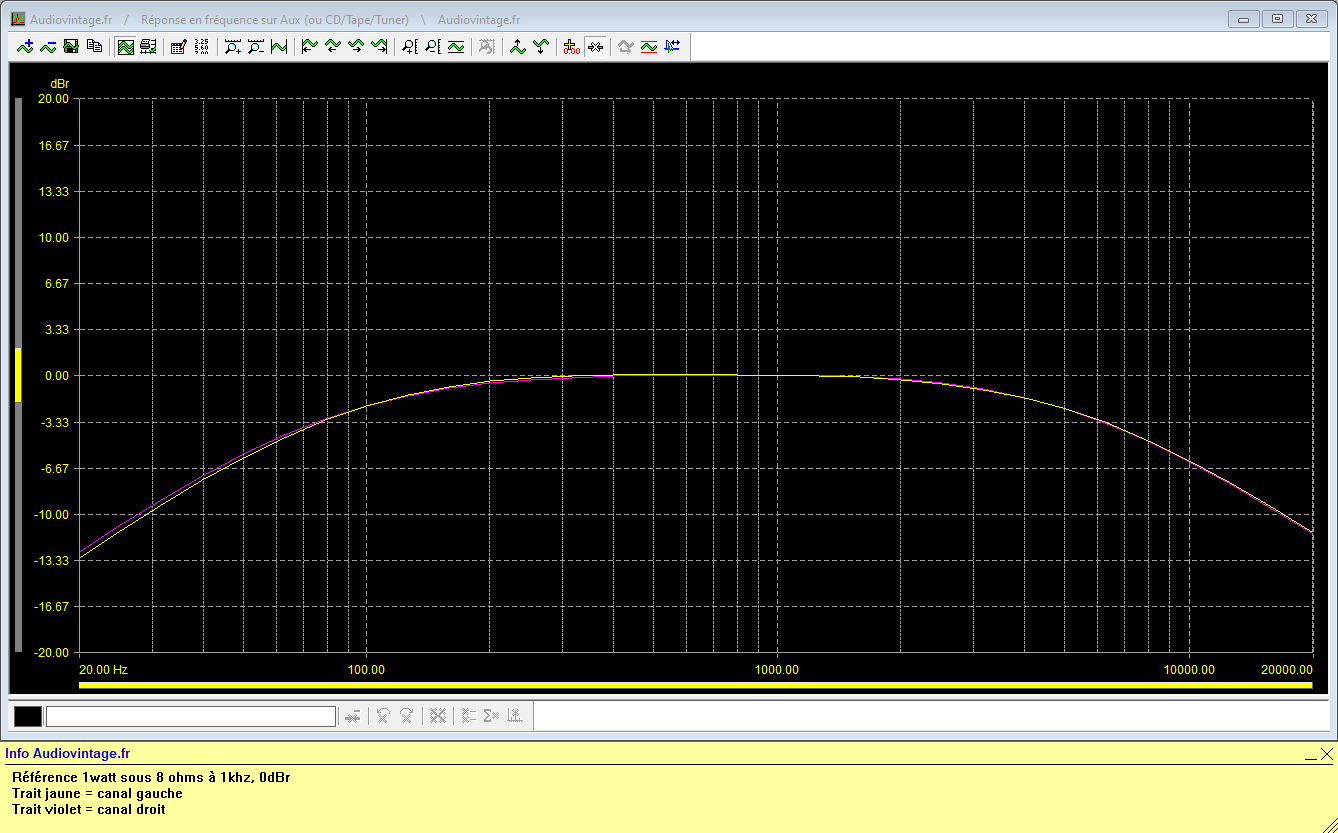

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

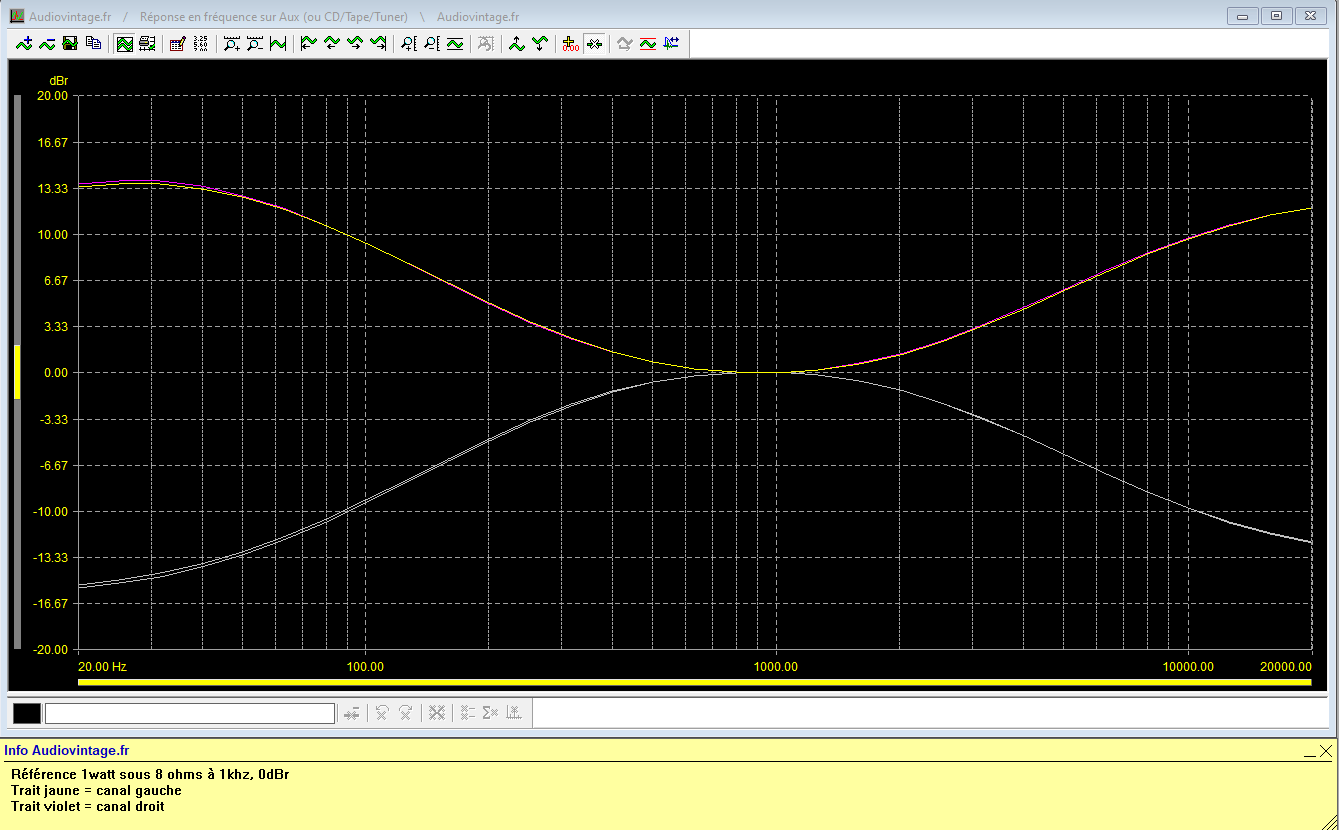

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

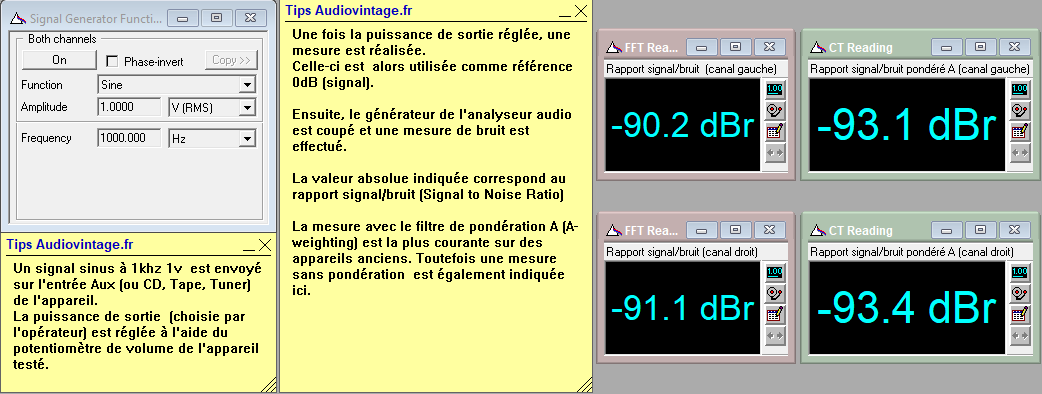

Rapport signal bruit à 2x40w sous 8 ohms, entrée aux.
Les mesures sur entrée phono :
Distorsion à 2x1w sous 8 ohms, entrée phono.

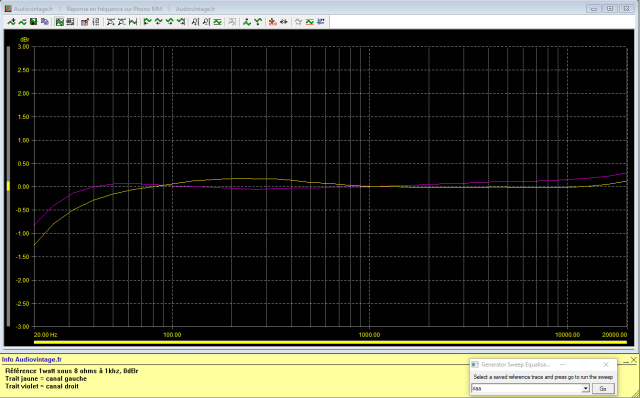

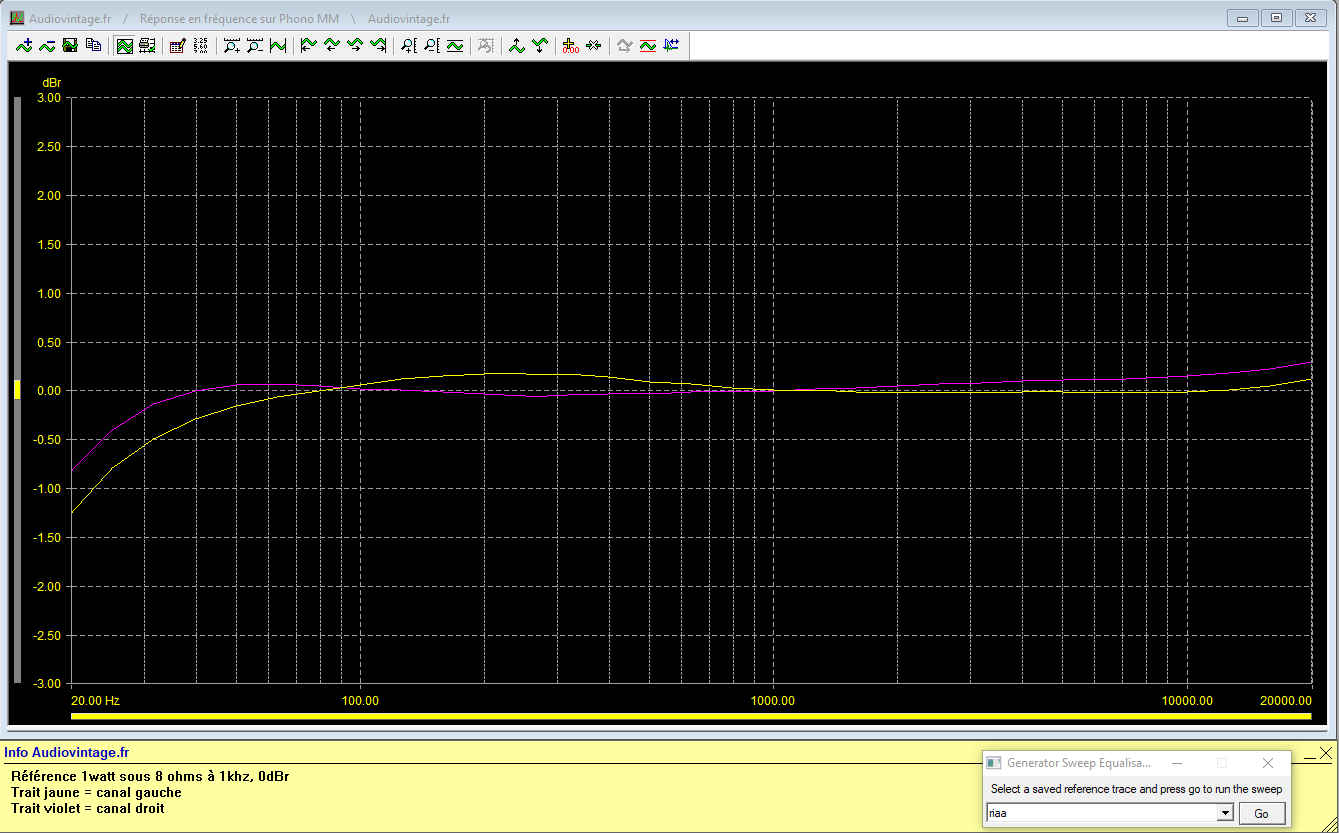

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

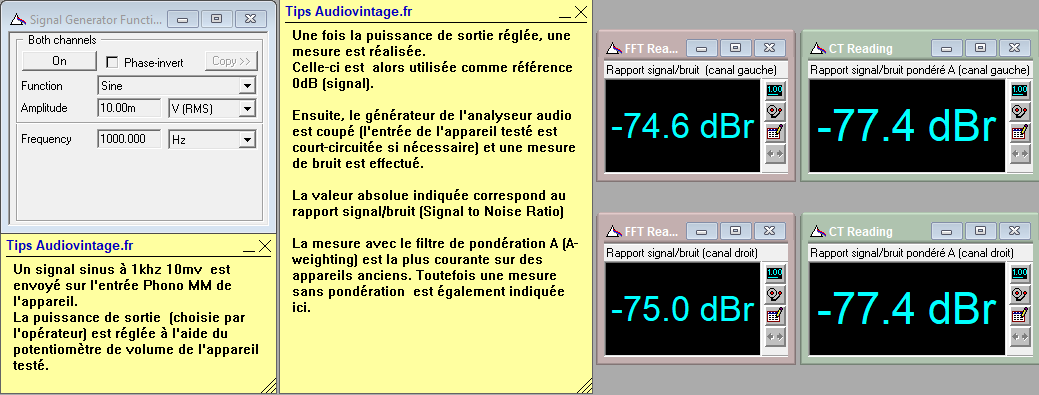

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.
Rapport signal bruit à 2x40w sous 8 ohms, entrée phono.
Les mesures à l’oscilloscope :

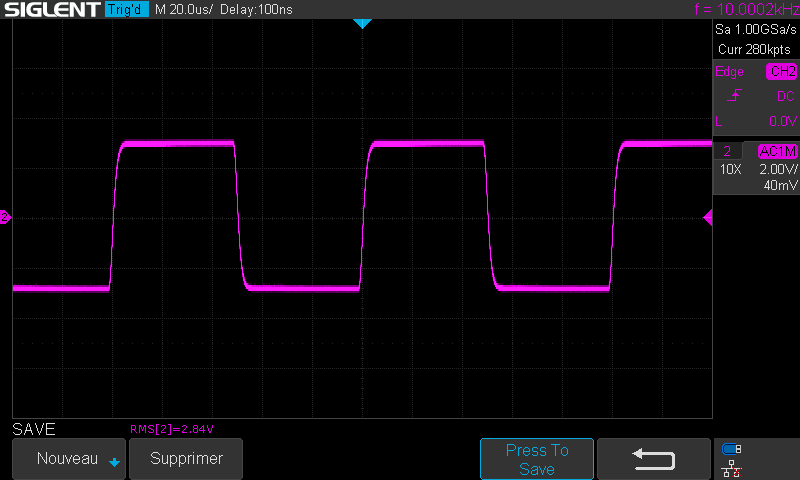

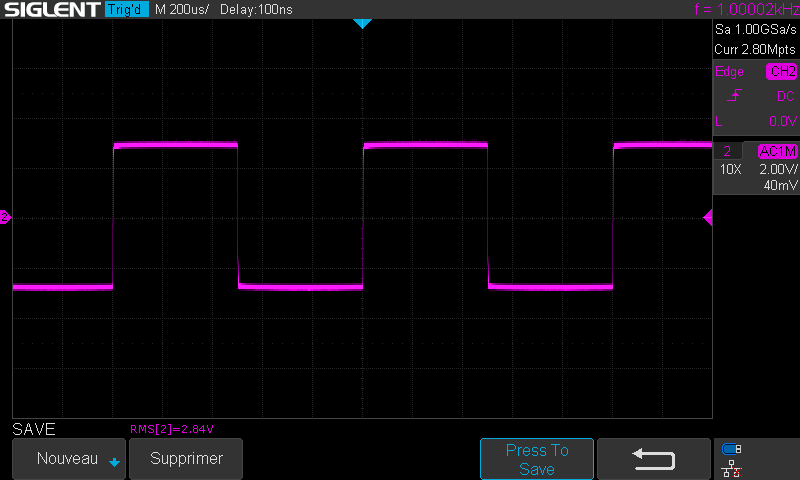

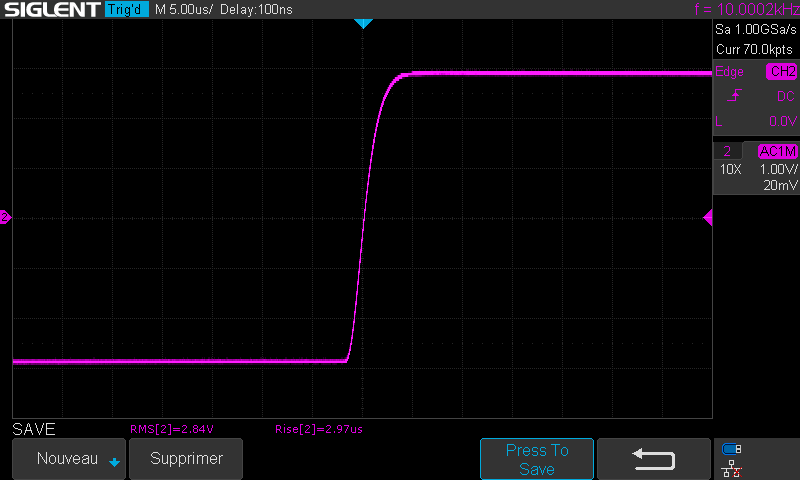

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
