Luxman M-12

Luxman M-12 : connectique.
Le Luxman M-12 date de la seconde moitié des années 70. C’est un bloc de puissance affichant 2x80w, double mono, tout cela dans un boitier lourd mais peu épais.
Ce joli exemplaire a été accueilli à l’atelier pour une révision complète.

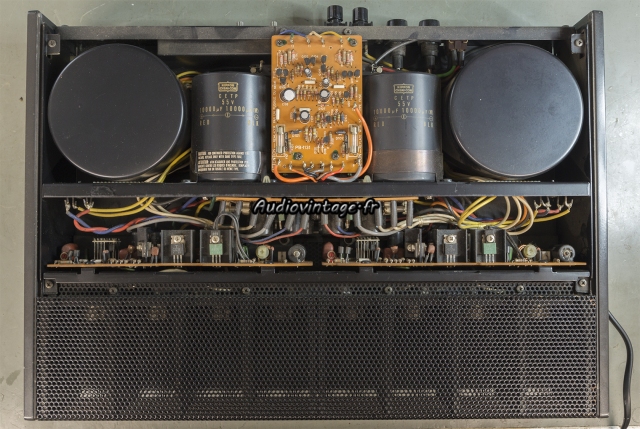

Luxman M-12 : à son arrivée.
Le luxman fonctionne encore. Quelques soucis notables de contacts au niveau des relais présents sur les circuits drivers.

Luxman M-12 : un petit coup de propre à faire :)

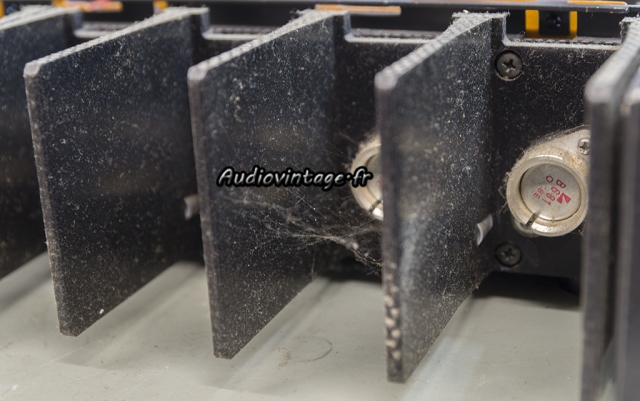

Les 4 ampoules présentes en façade, planquées dans le radiateur, sont HS. Il a toujours ses transistors de puissances originaux, c’est un bon point.

Luxman M-12 : portes fusibles endommagés.

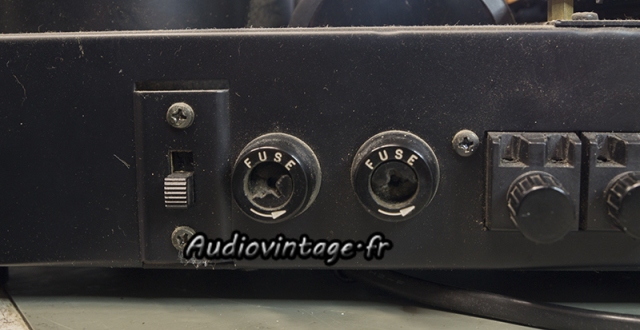

A l’arrière les portes fusibles ne sont pas en très bon état. Coup de bol, j’en ai deux identiques, et seulement deux, en stock.

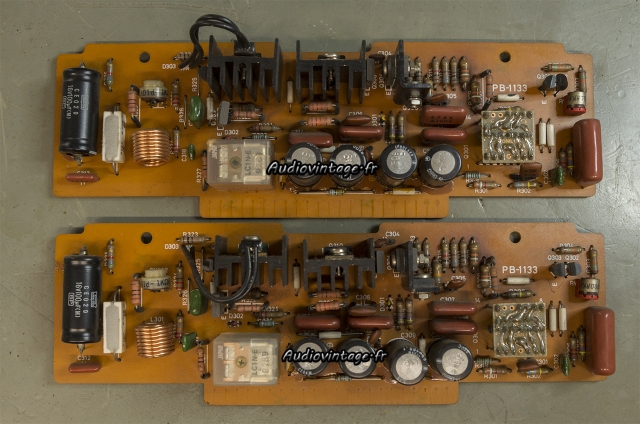

Luxman M-12 : circuits drivers à réviser.

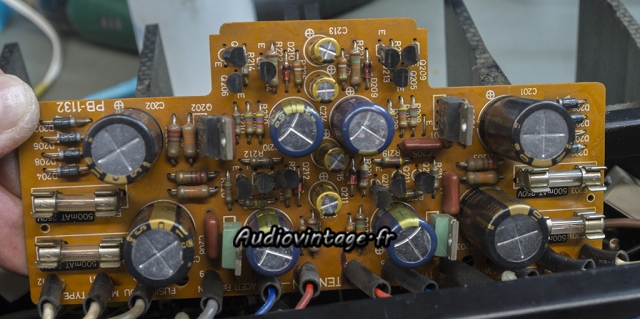

Démontage des circuits drivers.
Les modules dml-01 montés ne sont pas ceux qui sont problématiques (carrés noir avec l’inscription dml-01 dessus), et après test, en effet, tout va bien.

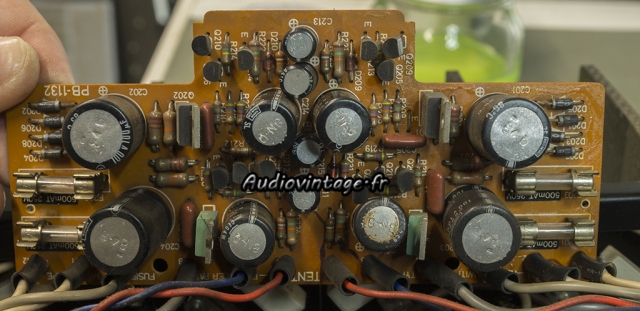

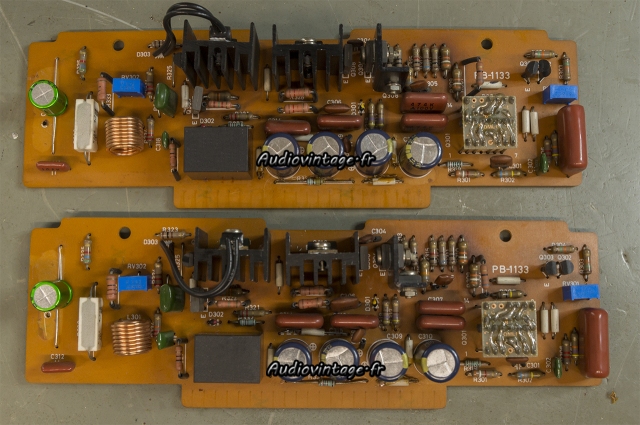

Luxman M-12 : circuits drivers révisés.
Les circuits reçoivent donc des condensateurs chimiques neufs, ainsi que de nouvelles résistances d’ajustement des bias et offset, et pour finir de nouveaux relais. Les transistors drivers montés sur radiateurs reçoivent de la graisse fraiche.

Luxman M-12 : alimentation à revoir.
Le circuit d’alimentation.

Luxman M-12 : circuit d'alimentation révisé.
Condensateurs chimiques neufs.

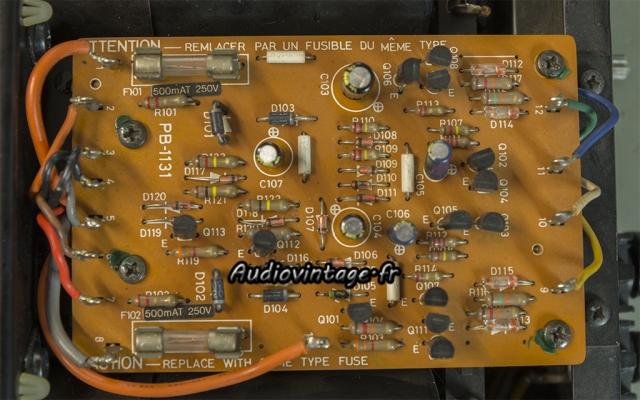

Luxman M-12 : circuit de protection et muting à revoir.
Le circuit de muting et de protection.

Luxman M-12 : circuit de protection et muting révisé.
Condensateurs chimiques neufs également.

Luxman M-12 : rifa en fleurs.
Les trois rifa bien fatigués sont extrait de l’appareil. De nouveaux condensateurs X2 prennent place. J’en profite pour câbler l’amplificateur en 240v par la même occasion.

Luxman M-12 : micas neufs, graisse fraîche.

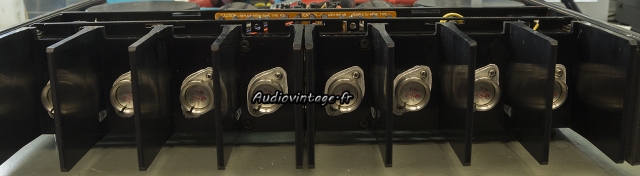

Gros nettoyage. Tous les transistors de puissance sont démontés, nettoyés, testés, et remontés sur des micas neufs et de la graisse fraiche.
Les 4 ampoules incandescentes défectueuses sont remplacées.

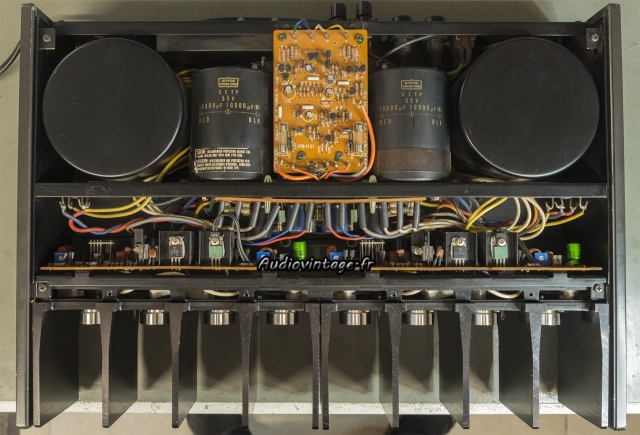

Luxman M-12 : terminé.
Les doubles condensateurs de filtrage sont encore frais. Tant mieux car leur remplacement est plus que problématique !
Offsets et courants de repos sont réglés et c’est terminé.

Luxman M-12 : connectique.
Connectique.

Les mesures :

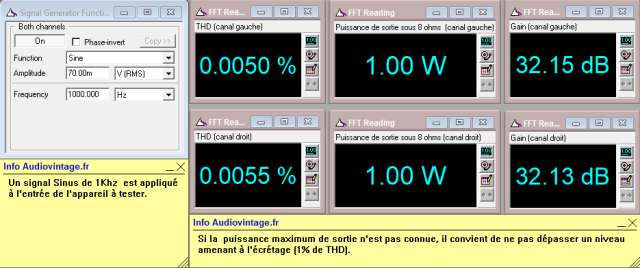

Luxman M-12 : distorsion-a-2x1w-sous-8-ohms
Distorsion à 2x1w sous 8 ohms.

Luxman M-12 : distorsion-a-2x80w-sous-8-ohms
Distorsion à 2x80w sous 8 ohms.

Luxman M-12 : IMD-a-2x1w-sous-8-ohms

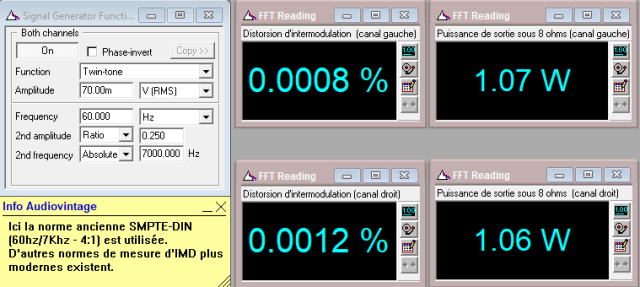

Distorsion d’intermodulation à 2x1w sous 8 ohms.

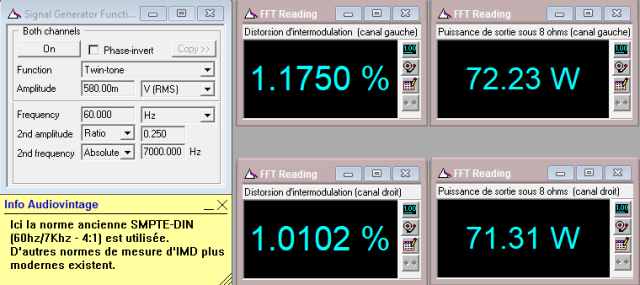

Luxman M-12 : puissance-de-sortie-sous-8-ohms-a-lecretage-en-IMD
Puissance de sortie sous 8ohms à l’écrêtage en IMD.

Luxman M-12 : reponse-en-frequence-a-2x1w-sous-8-ohms

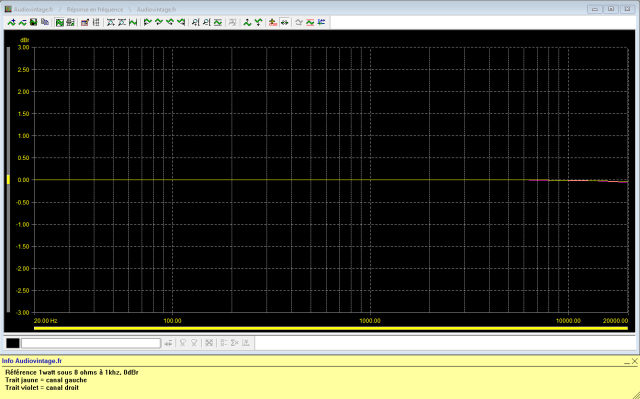

Réponse en fréquence à 2x1w sous 8 ohms.

Luxman M-12 : rapport-signal-bruit-a-2x1w-sous-8-ohms

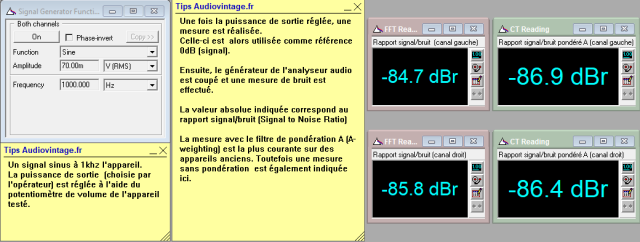

Rapport signal bruit à 2x1w sous 8 ohms.

Luxman M-12 : rapport-signal-bruit-a-2x80w-sous-8-ohms
Rapport signal bruit à 2x80w sous 8 ohms.

Les mesures à l’oscilloscope :

Luxman M-12 : signal-carre-a-100hz
Luxman M-12 : signal-carre-a-1khz

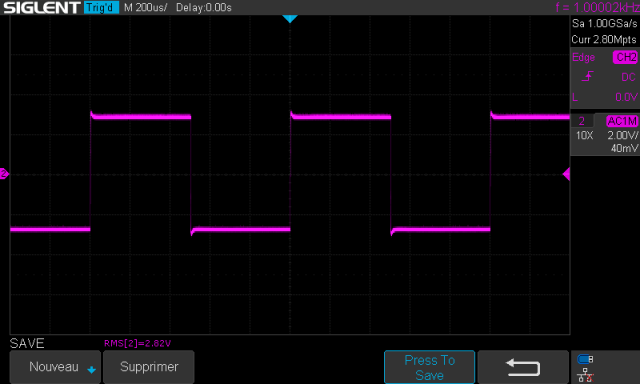

Luxman M-12 : signal-carre-a-10khz

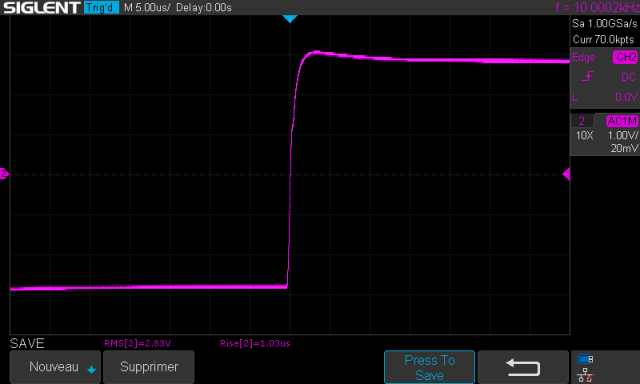

Luxman M-12 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
(désolé, c’est dans le désordre et les intitulés sont faux..)
