Un « petit » nouveau sur Audiovintage. En l’occurrence un Sony TA-3650 accueilli pour sa révision des 40 ans.

Sony TA-3650

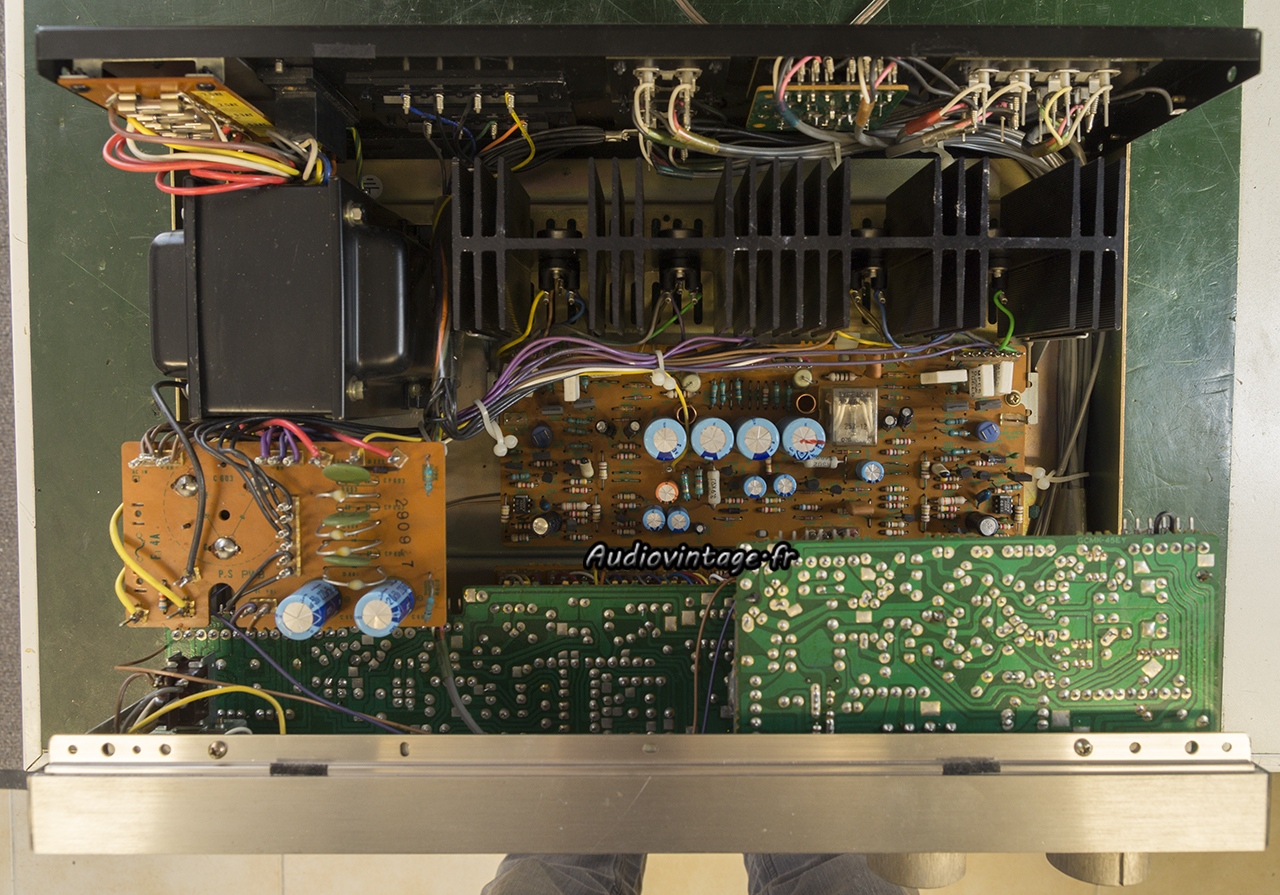

Le Sony fonctionne encore correctement, quelques mauvais contacts habituels, il est dans son état d’origine et semble avoir plutôt bien vieilli.

Sony TA-3650

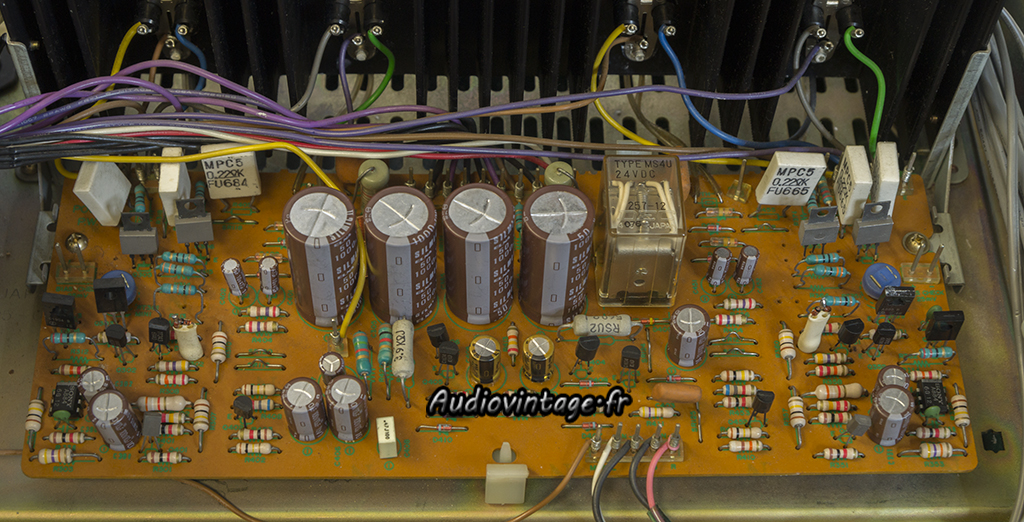

Le circuit principal.

Sony TA-3650

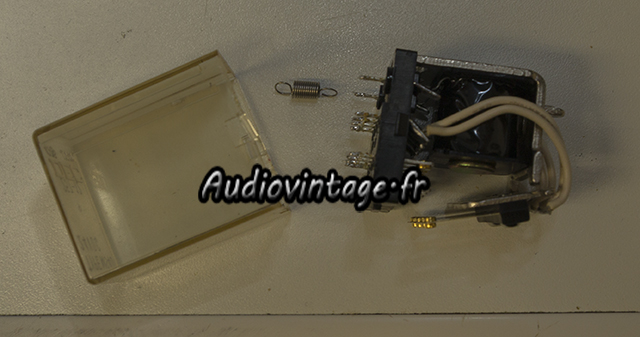

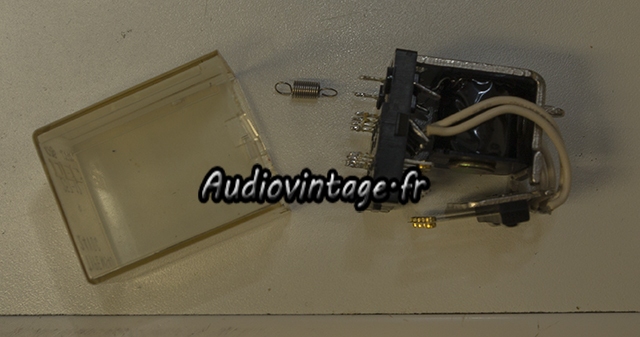

Dont le relais est démonté et les contacts nettoyés (il en avait besoin).

Sony TA-3650

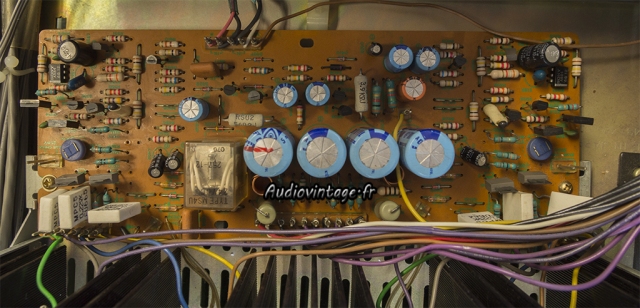

Les condensateurs chimiques sont remplacés (les Nippon-Chemicon étaient quand même bien fatigués…) ainsi que deux diodes possiblement problématiques l’âge aidant.

Sony TA-3650
Le double condensateur de filtrage d’alimentation sert de support pour le circuit rectifier. Cette capa double ne montre pas de signe d’usure, elle reste en place.

Sony TA-3650

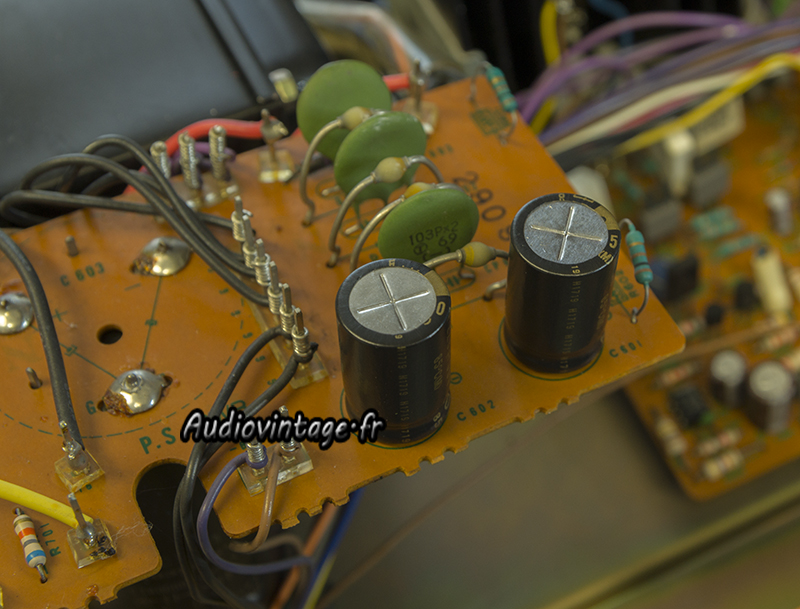

Les deux capas au-dessus sont remplacées.

Sony TA-3650

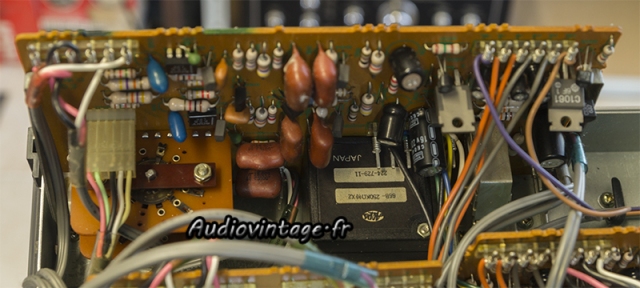

Le circuit supportant entre autre le potentiomètre de volume et l’étage phono.

Sony TA-3650
Nouveaux chimiques en place, trois transistors sont également remplacés.

Sony TA-3650

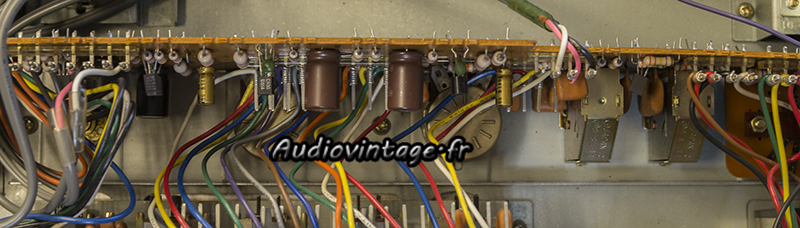

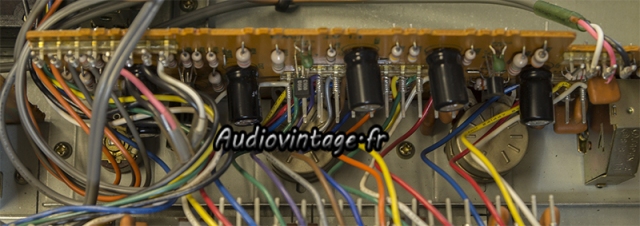

L’étage de tonalité/filtres.

Sony TA-3650
Il reçoit de nouveaux condensateurs chimiques.

Sony TA-3650

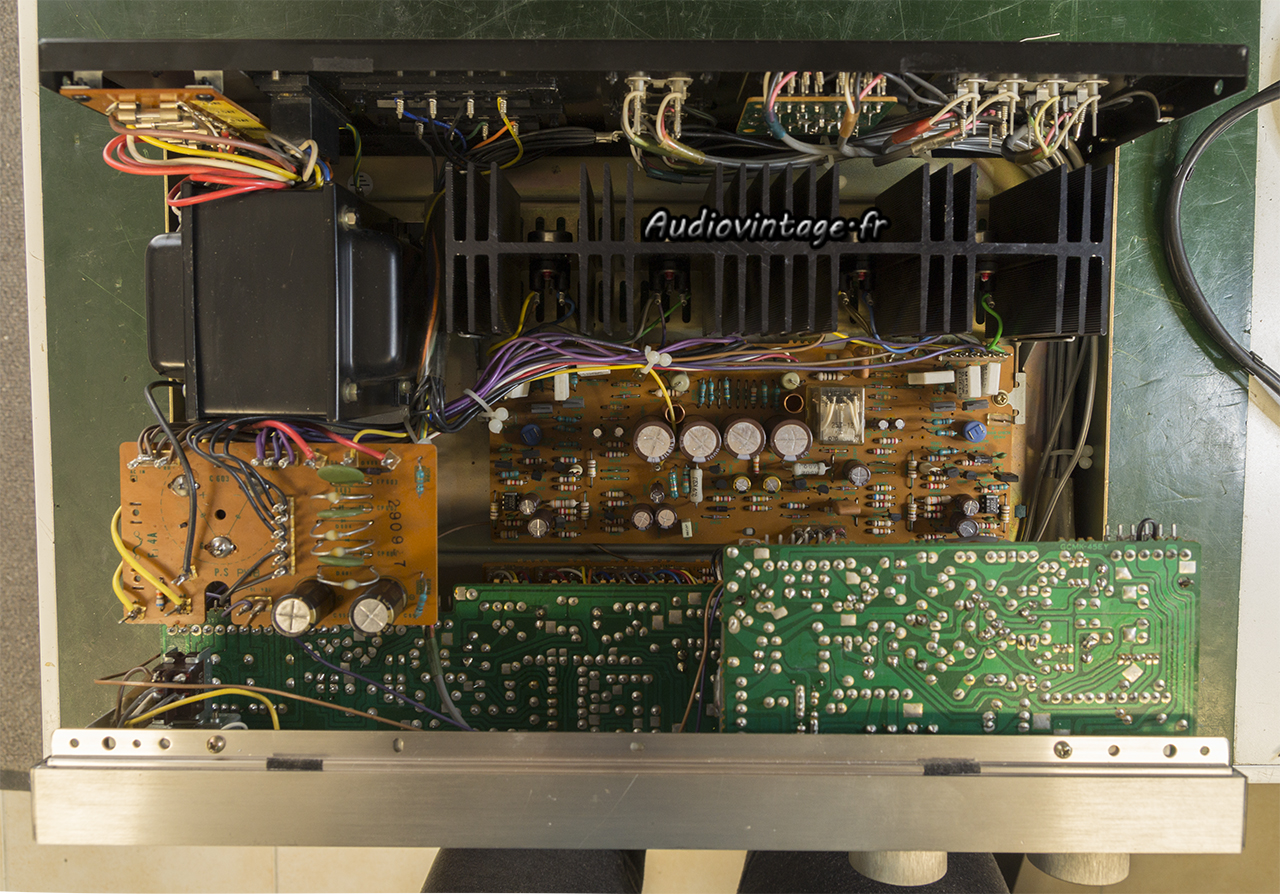

Le tout est remonté. Les commandes nettoyées. Le bias ajusté (la valeur est directement sérigraphiée sur le circuit, à côté des points de mesure, merci Sony !).

Sony TA-3650

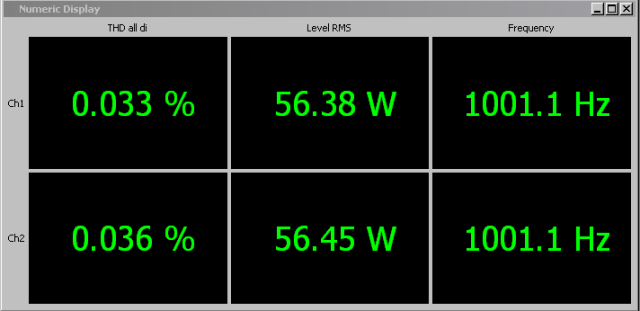

Distorsion à puissance nominale sous 8 ohms.

Sony TA-3650
Distorsion à 2x60w sous 8 ohms, entrée Aux.

Sony TA-3650
Réponse en fréquence sous 8ohms (1w à 1khz) entrée aux, tone-defeat.

Sony TA-3650
Rapport signal/bruit sous 8ohms (30w à 1khz) entrée aux, tone-defeat, pondération A.

Sony TA-3650
Distorsion à 2x3w sous 8 ohms, entrée phono.

Sony TA-3650
Réponse en fréquence sous 8 ohms (1w à 1khz), entrée phono, tone-defeat.

Sony TA-3650
Rapport signal/bruit sous 8 ohms (30w à 1khz), entrée phono, tone-defeat, pondération A.

Sony TA-3650
Sony TA-3650
Sony TA-3650
Sony TA-3650

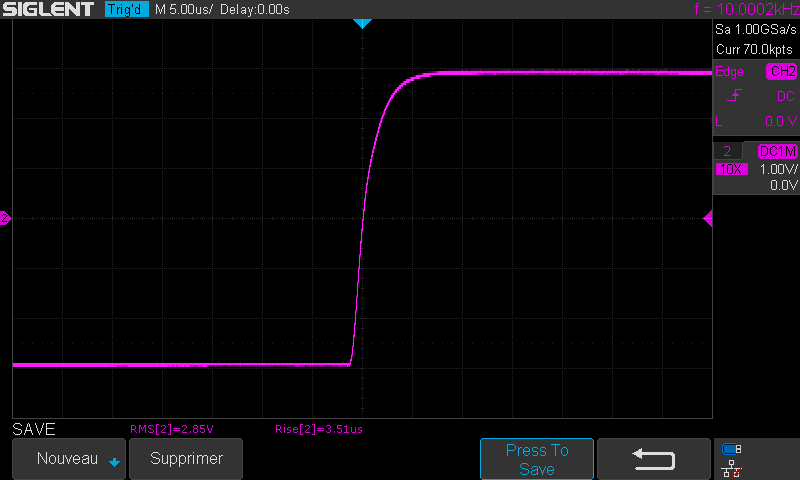

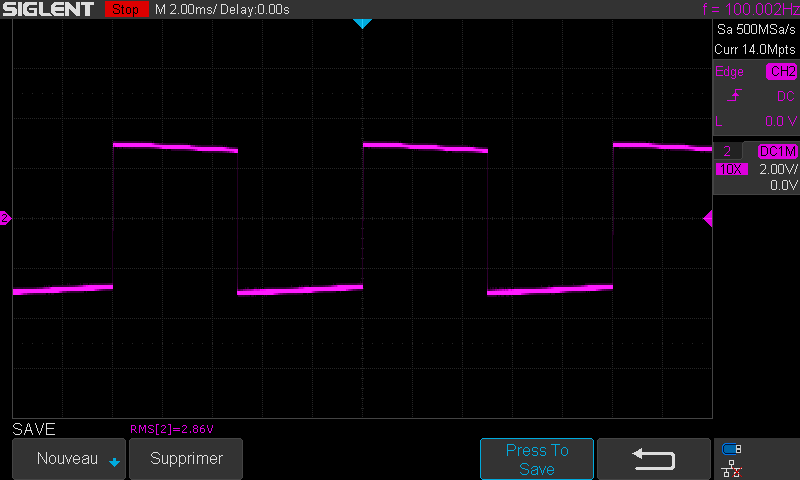

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Tout ça à environ 1w en sortie sous 8 ohms.

Sony TA-3650
Connectique.

Et si vous faisiez réparer et/ou réviser votre Sony ?
Audiovintage : réparation et révision de vos appareils !

Cette publication a un commentaire

  1. Fabien Fouquet

    J’aime bcp cette série de chez Sony (4650 et 5650 notamment), la maintenance est un plaisir la-dessus (facades sur charnières —> accès simple à… tout !)
    Les diodes possiblement problématiques : les fameuses VD1221 !
