Grosse révision d’un Sansui AU-555A qui n’a pas eu une vie facile, voyez par vous-même…

Sansui AU-555A

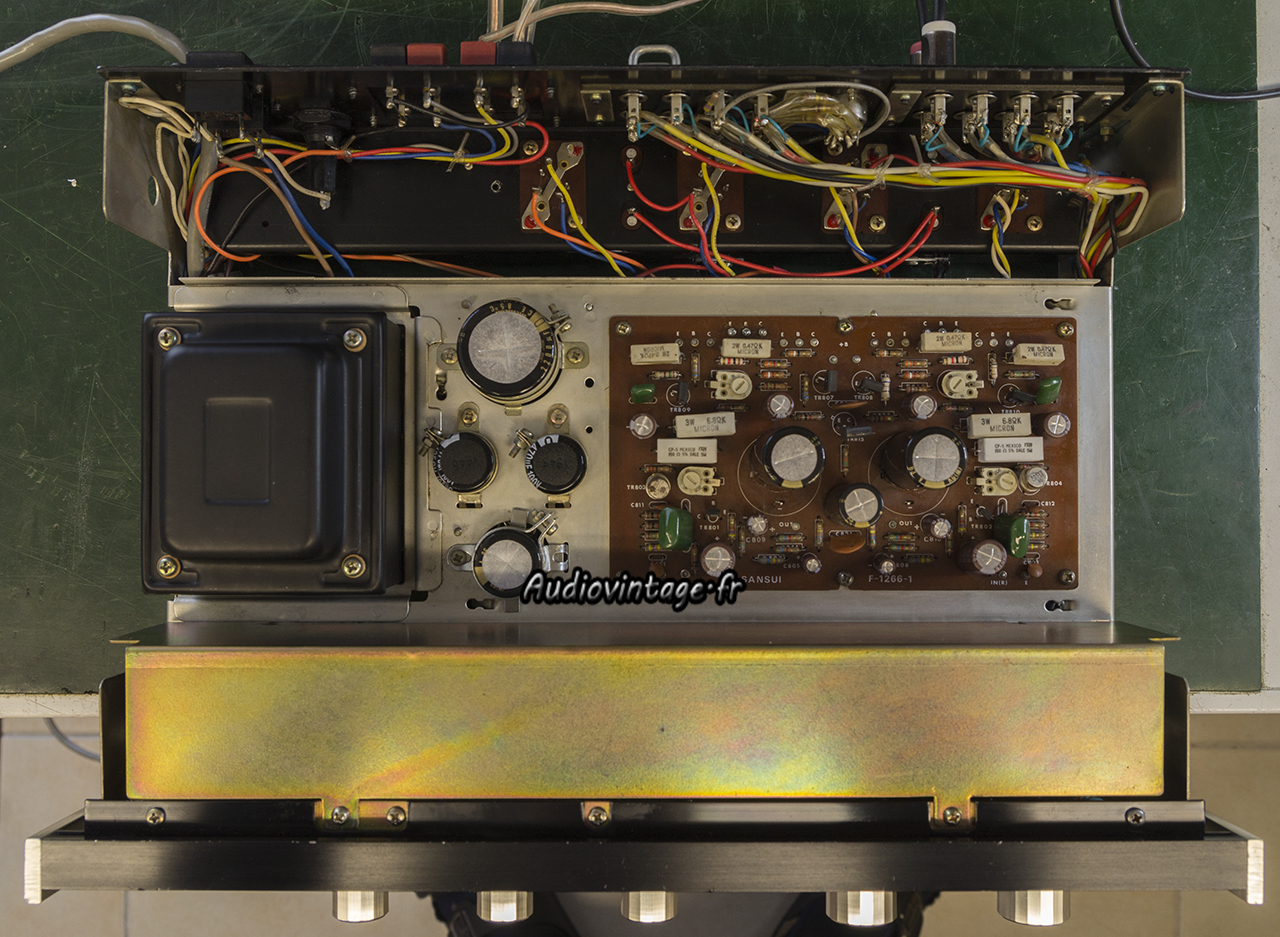

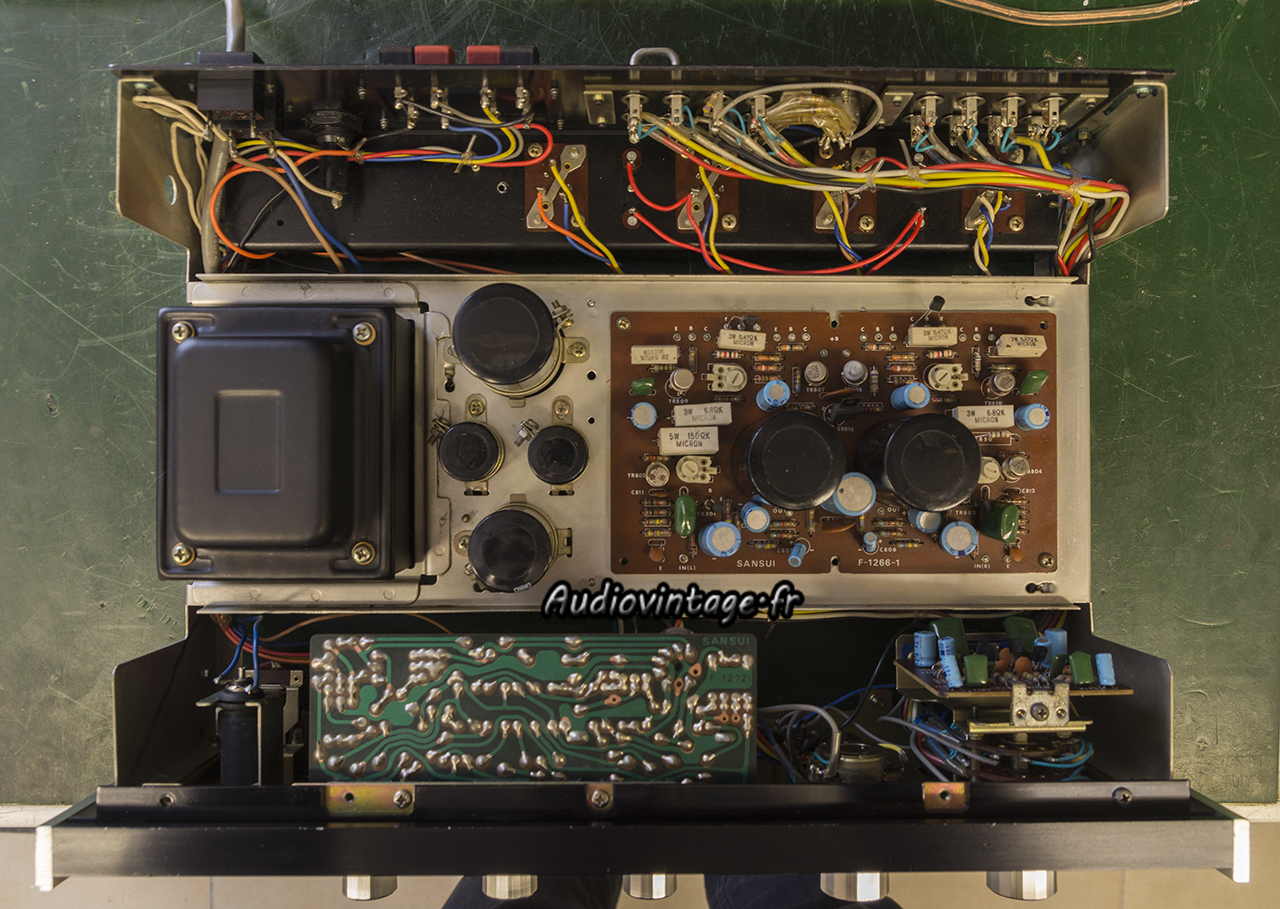

Vue de dessus, quelques transistors remplacés sur le circuit driver, et le malheureux montage des transistors multiplicateurs de Vbe qui devraient être de l’autre côté du circuit, en contact thermique avec le radiateur.

Sansui AU-555A
Sansui AU-555A
Dessous, c’est pire.
Les fusibles sont absents, il ne reste plus qu’un support pour les transistors cités plus haut.
Il manque diverses vis sur le circuit principal dont les points de masse ne sont plus soudés au châssis.
Présence d’une résistance de 150 ohms en 1/14w en lieu et place une résistance bobinée de 5w…

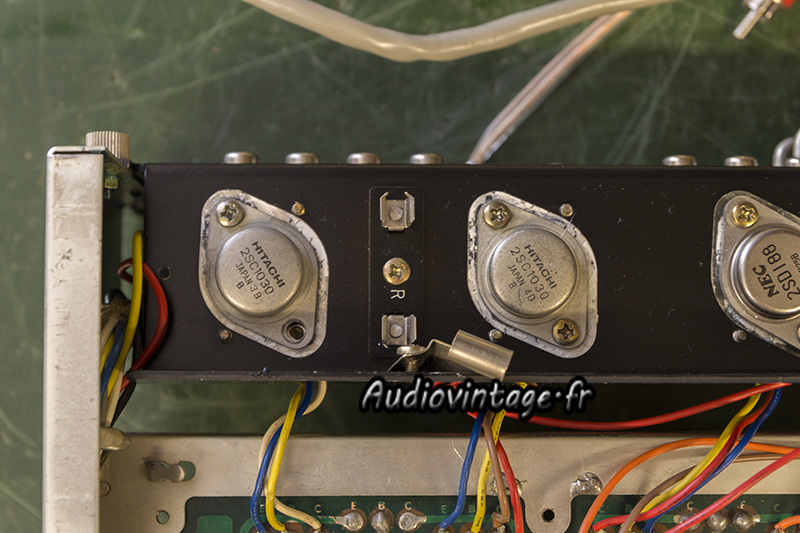

On notera également qu’il manque une vis de fixation d’un transistor de puissance, qui ne sont d’ailleurs pas identiques à gauche et à droite.
Enfin, pas vraiment visible sur la photo, une des pattes des diodes de redressement a été coupée en son milieu et ressoudée « à l’arrache ».

Sansui AU-555A

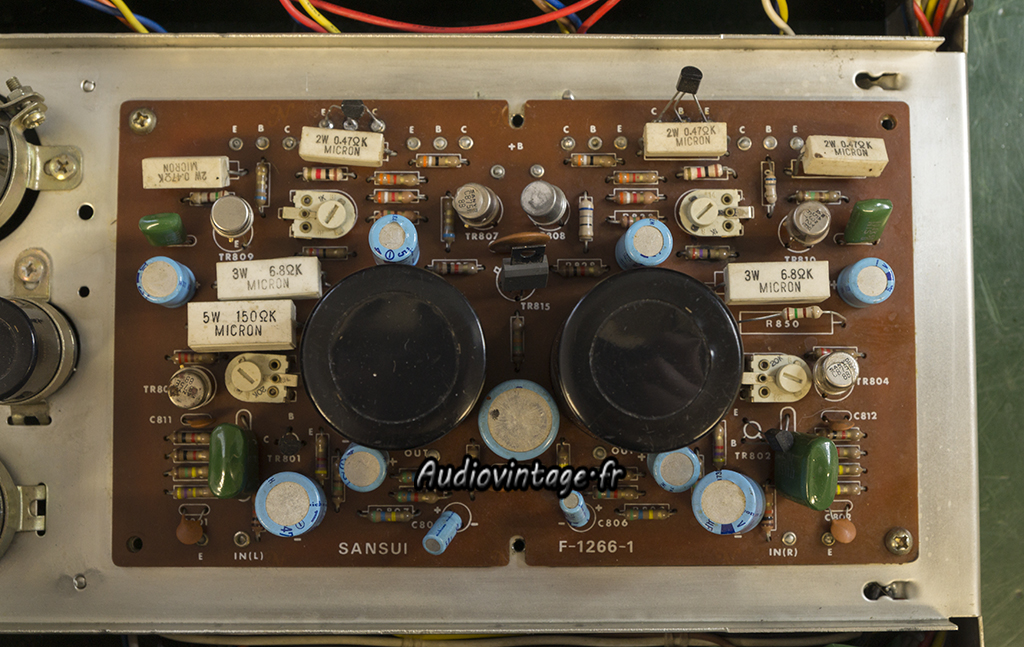

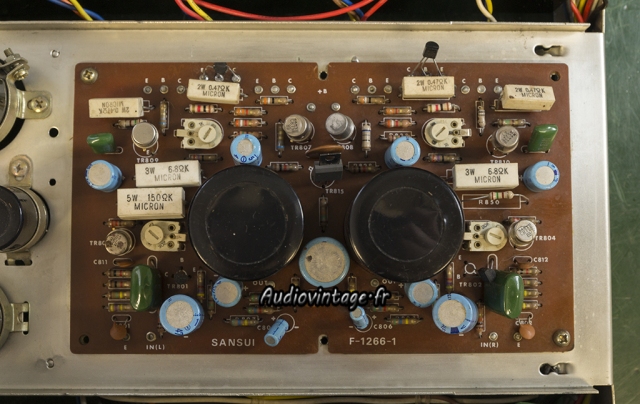

Le circuit principal de plus près.

Sansui AU-555A

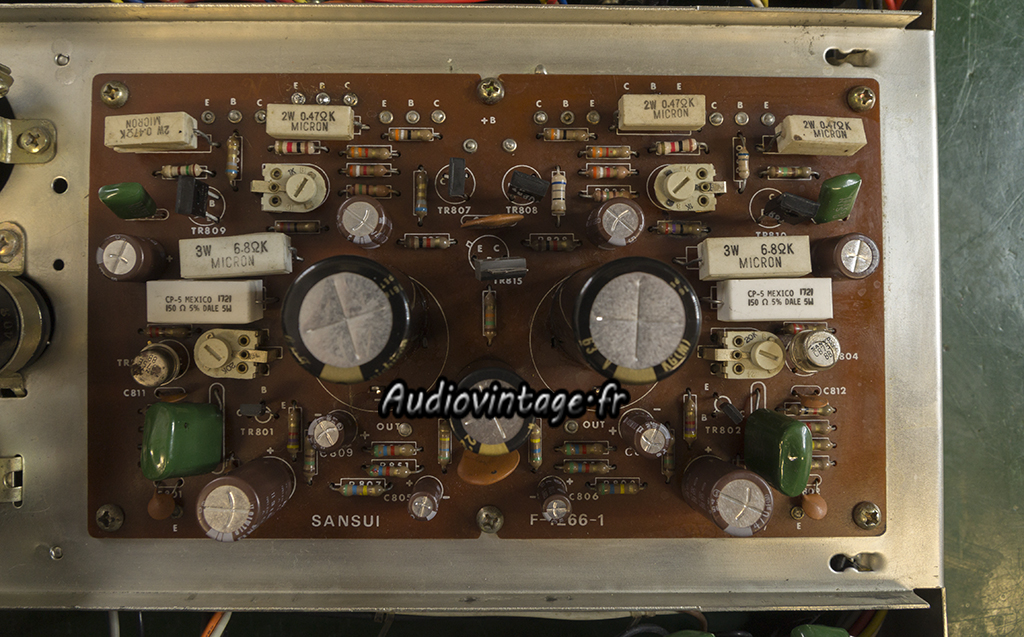

Tous les condensateurs chimiques sont remplacés. J’ai aussi fait un peu de « tri » dans les transistors, le voilà équipé avec les mêmes références à gauche et à droite.
Les résistances de 150 ohms ont été remplacées sur les deux canaux. Les transistors multiplicateurs de Vbe sont de nouveaux fixés au radiateur et soudés sous le circuit.

Sansui AU-555A

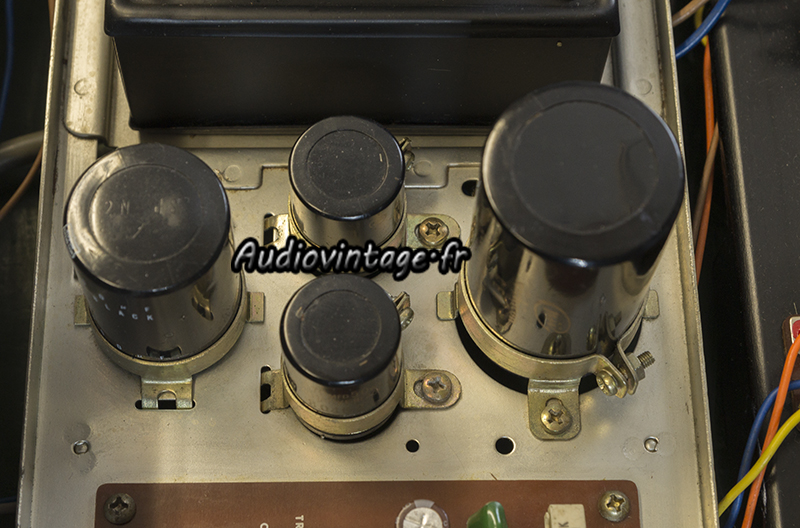

Les canettes pas très fraîches.

Sansui AU-555A

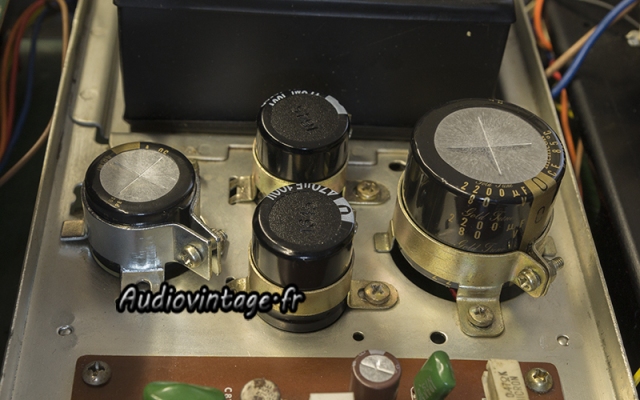

Tout est neuf désormais.

Sansui AU-555A

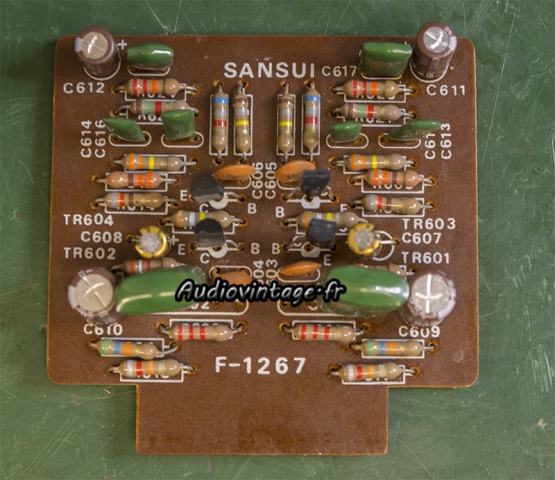

Le circuit phono.

Sansui AU-555A

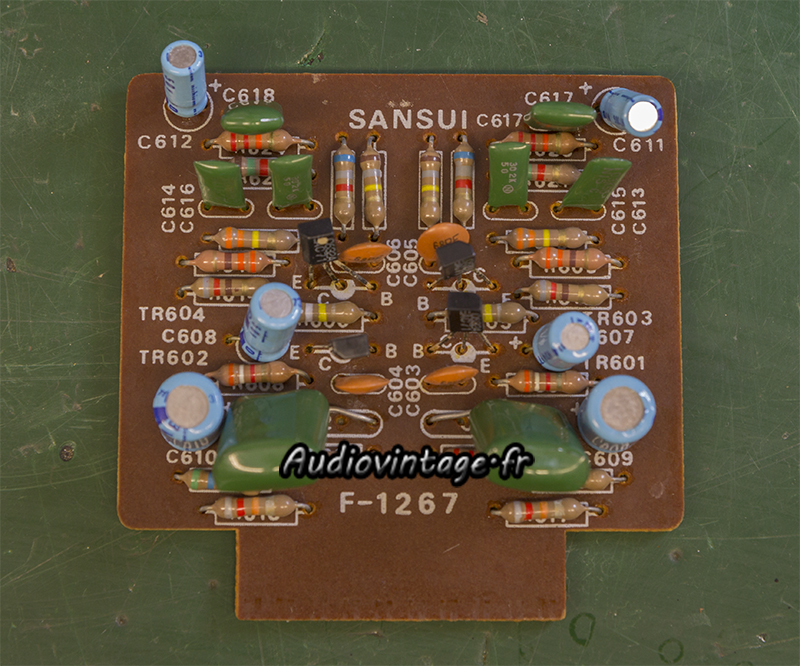

Condensateurs chimiques et transistors sont remplacés.

Sansui AU-555A

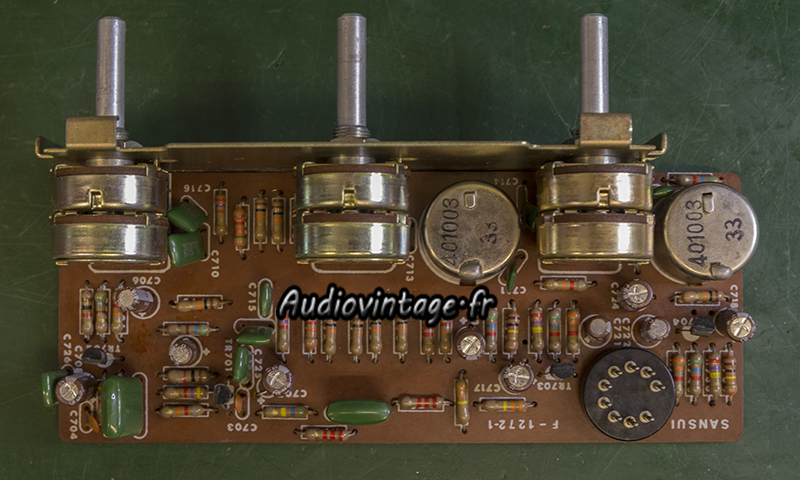

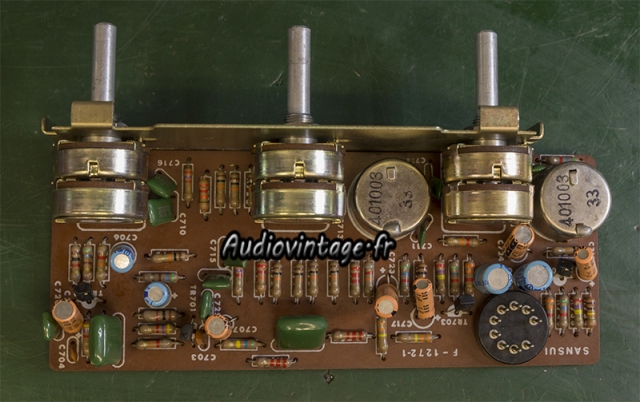

Le circuit de tonalité.

Sansui AU-555A
Ici aussi, condensateurs chimiques et transistors sont remplacés.

Sansui AU-555A

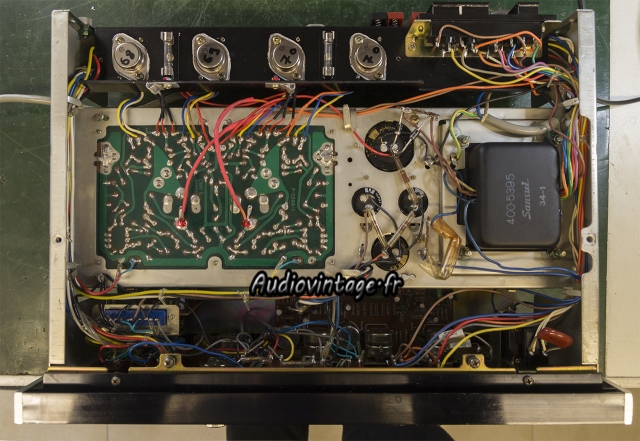

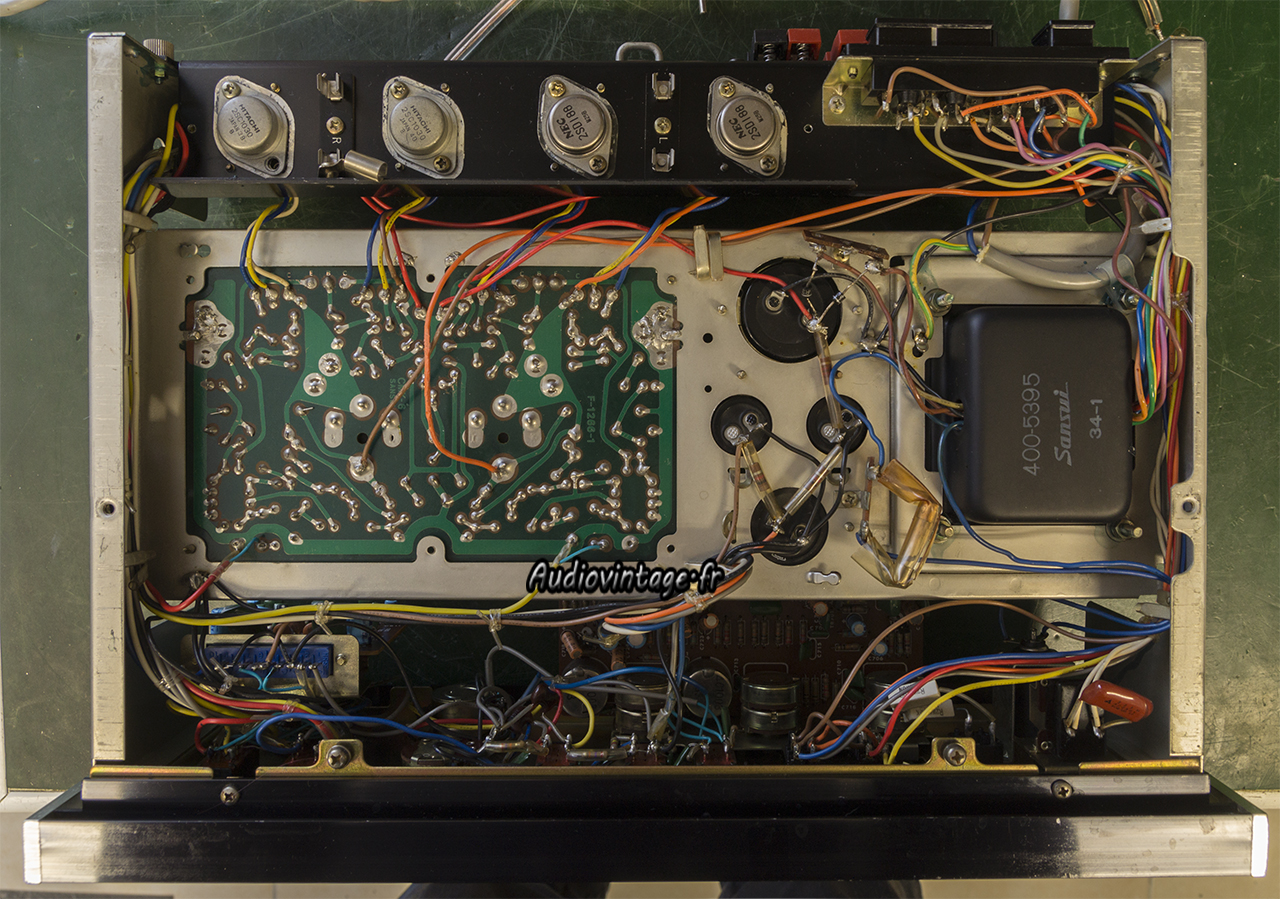

Dessous. Il ne manque plus de vis, les diodes de redressements ont été remplacées. Les transistors de puissances sont neufs, montés sur des micas neufs également.
On aperçoit les transistors montés sur des supports modifiés collés au radiateur (2×3 fils rouges).

Sansui AU-555A
Terminé. Les commandes sont nettoyées, bias ajustés. Les points milieu sont réglés au banc Rohde & Schwarz UPV sur lequel vont être réalisés les mesures.

Sansui AU-555A

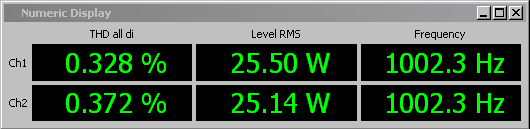

Distorsion à puissance nominale sous 8 ohms.

Sansui AU-555A

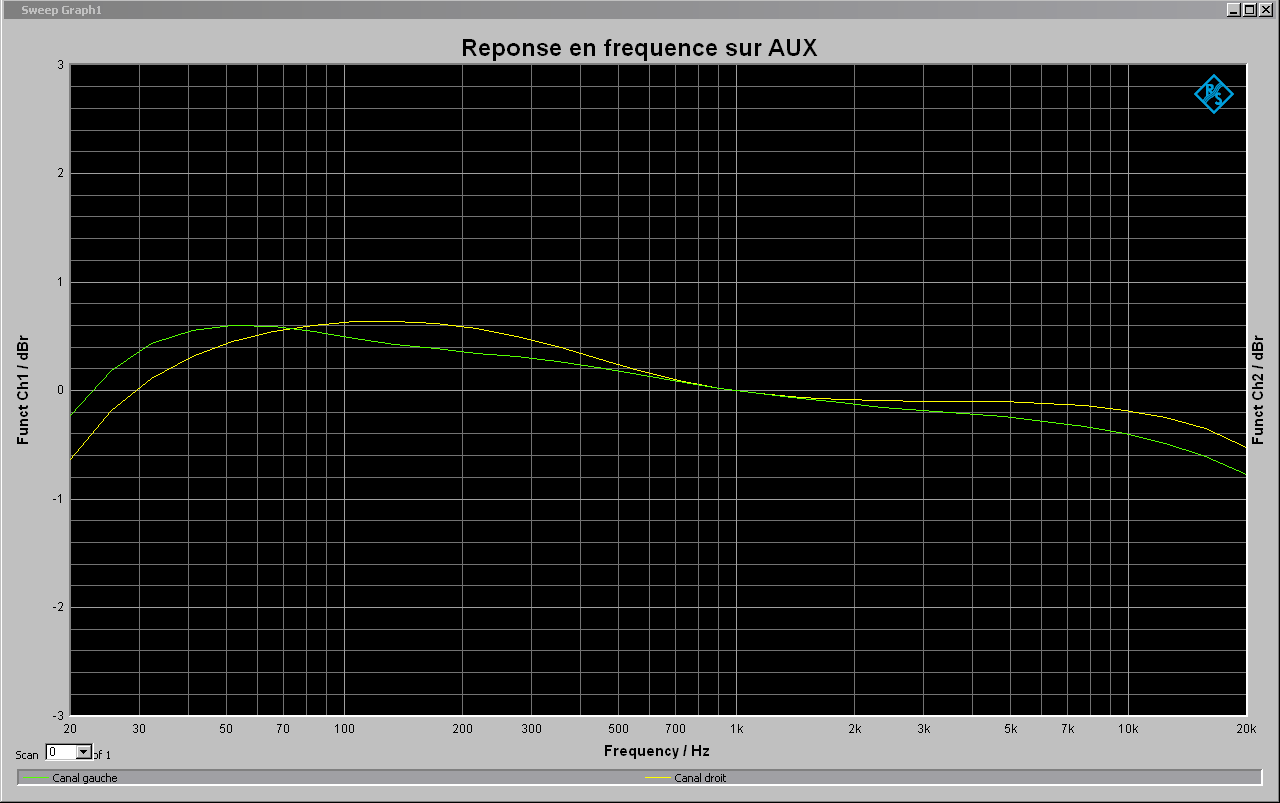

Réponse en fréquence sous 8ohms (1w à 1khz) entrée aux.

Sansui AU-555A
Rapport signal/bruit sous 8ohms (15w à 1khz) entrée aux, pondération A.

Sansui AU-555A

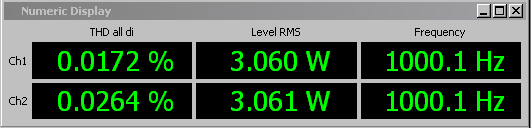

Distorsion à 2x3w sous 8 ohms, entrée phono.

Sansui AU-555A

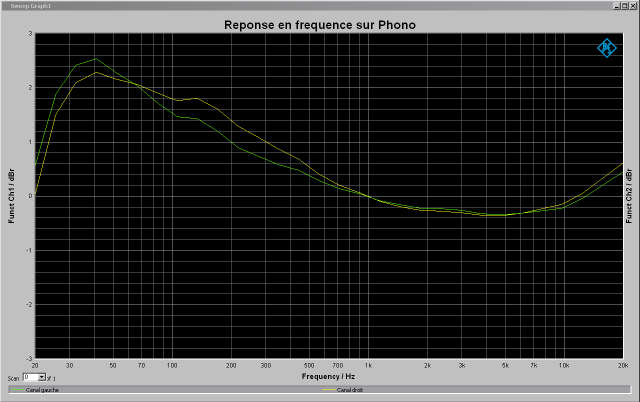

Réponse en fréquence sous 8 ohms (1w à 1khz), entrée phono.

Sansui AU-555A
Rapport signal/bruit sous 8 ohms (15w à 1khz), entrée phono, pondération A.

Sansui AU-555A
Sansui AU-555A
Sansui AU-555A
Sansui AU-555A

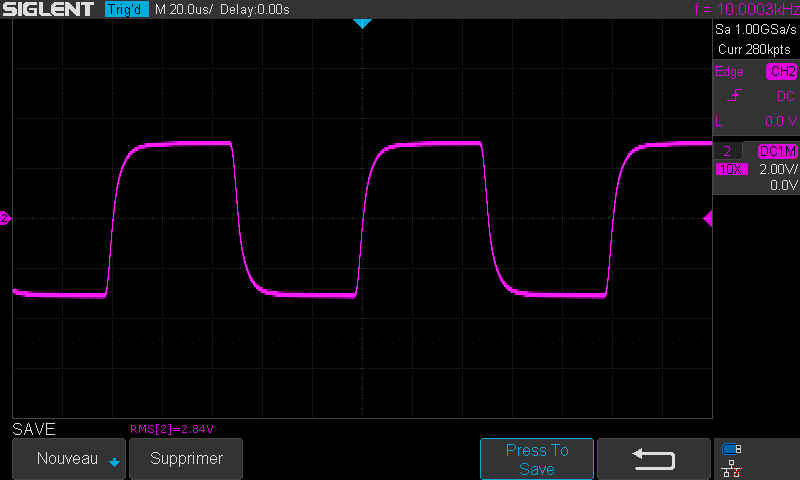

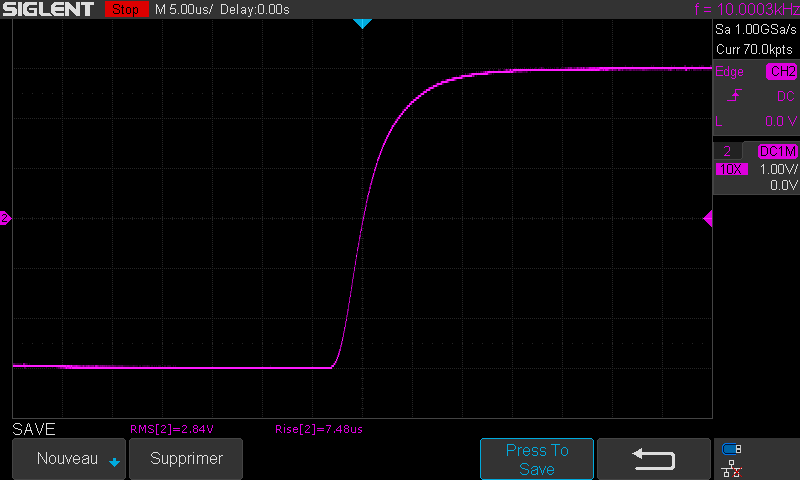

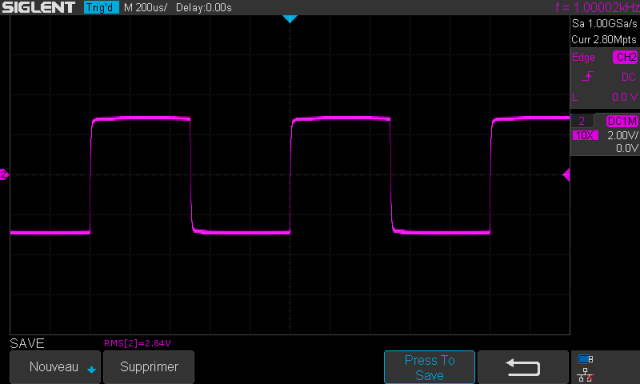

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Tout ça à environ 1w en sortie sous 8 ohms.

Sansui AU-555A

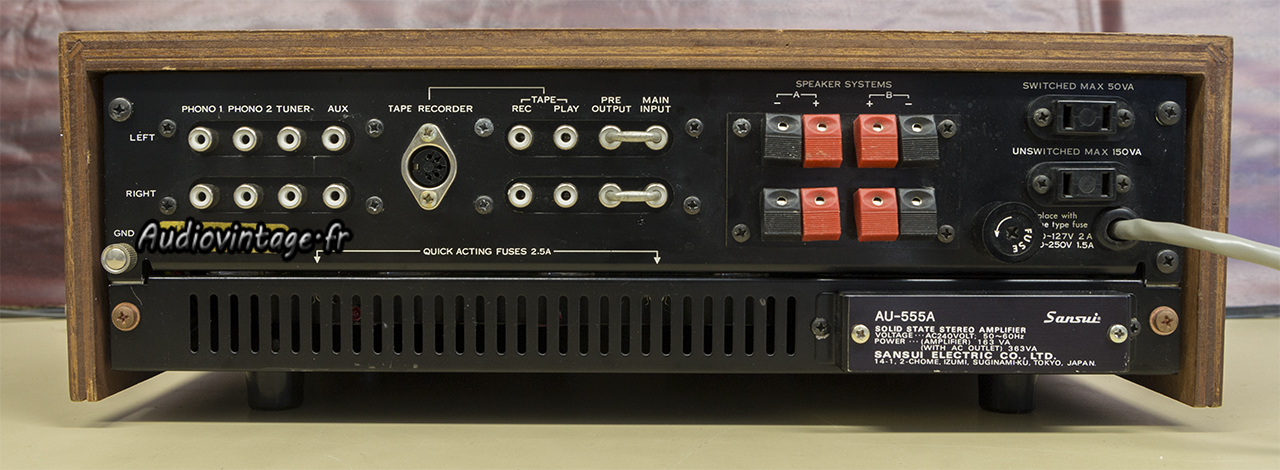

Connectique.

Et si vous faisiez réparer et/ou réviser votre Sansui ?
Audiovintage : réparation et révision de vos appareils !

Cet article a 2 commentaires

  1. Ludovic

    Bonsoir et merci pour votre reportage.
    On peut voir sur la photo du dessous que le câble jaune et vert du cordon secteur est soudé au châssis.
    Préconisez-vous de faire de même sur cet ampli en particulier et sur ces amplis anciens qui sont souvent en prise double classique sans raccordement à la terre ? Je pense à ces sansui au sansui au-666 , harman kardon hk 740,730,a401,402 etc…
    Merci par avance
    Salutations de Bretagne,
    Ludovic

  2. Avatar photo
    Audiovintage

    Bonsoir, d’un point de vue musical, aucune intérêt de rajouter une prise de Terre, cela peut même être préjudiciable (boucle de masse par la Terre). Pour la protection des personnes, il faudra demander au propriétaires de ces appareils sans Terre, dont certains sont en fonction depuis 60 ans, s’ils se sont sentis en danger 🙂
    Thierry.
