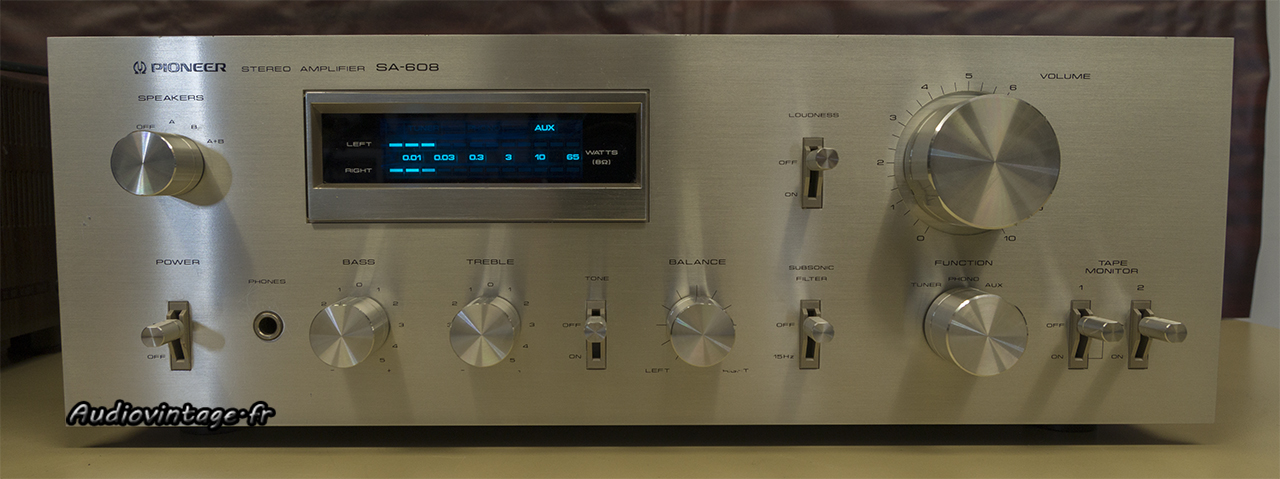

Intervention sur un intégré Pioneer SA-608 ayant déjà été révisé.

Pioneer SA-608
En effet, l’appareil a eu droit à des condensateurs chimiques neufs partout. Hélas, il ne fonctionne pas correctement. L’éclairage vacille légèrement, le son part et revient avec des bruits étranges, et lors de la manipulation de la commande tone-defeat, le passage au « point milieu » met l’amplificateur à fond ou presque, cela peut surprendre 🙂

Pioneer SA-608

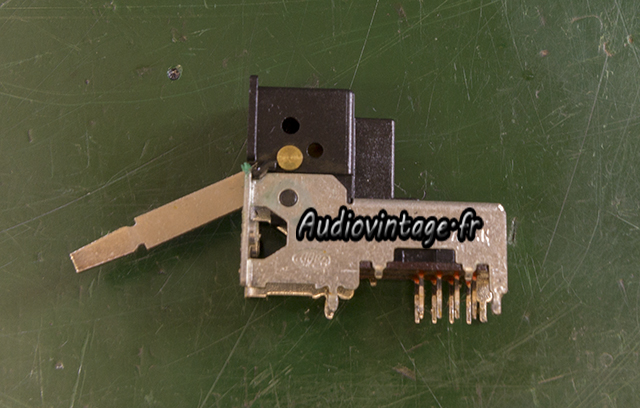

La commande tone-defeat est à nettoyer, mais l’utilisation d’un nettoyant contact ne sert à rien ici. Démontage obligatoire.

Pioneer SA-608

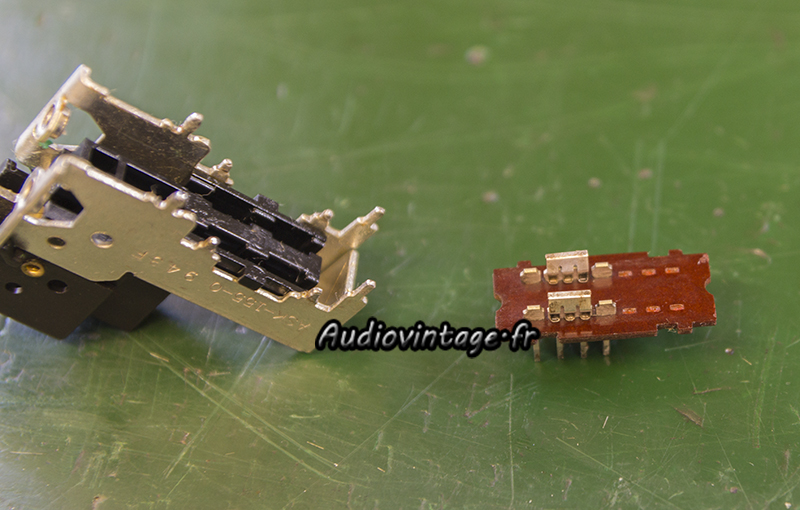

Au premier plan, la section nettoyée, derrière, c’est encore à faire.

Pioneer SA-608
Le tout est nettoyé, il reste à remonter le tout dans la commande, re-sceller et ressouder le bazar dans le Pioneer.

Pioneer SA-608

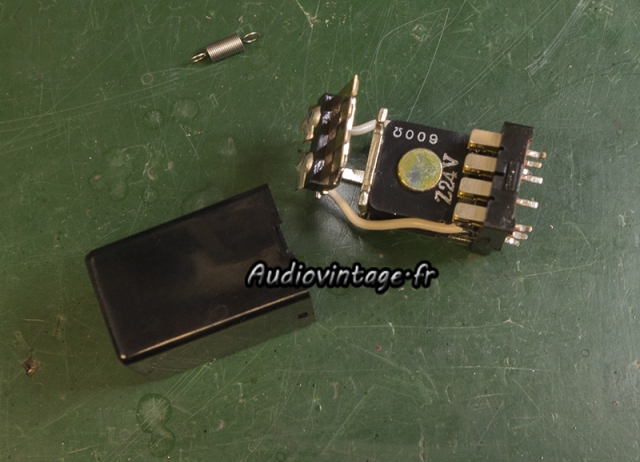

Le relais est également démonté et ses contacts nettoyés.

Pioneer SA-608

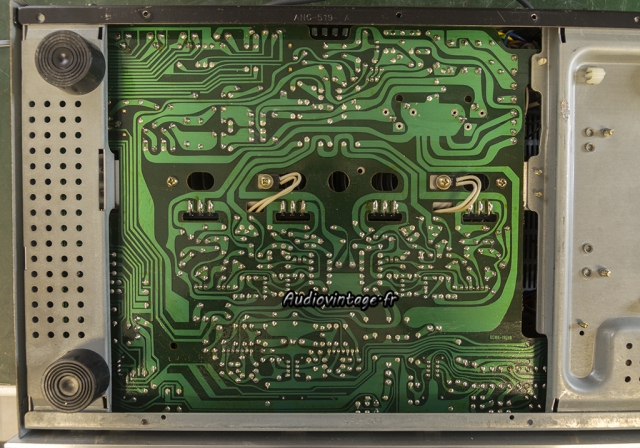

Sous l’appareil. Le fonctionnement erratique était lié à l’état miséreux de nombreuses soudures. C’est plutôt courant sur ces séries loin d’être fabriqués comme les plus anciens Pioneer.
Bref, j’ai refait 70 à 80% des soudures de ce circuit.
L’appareil passe ensuite aux mesures.

Pioneer SA-608

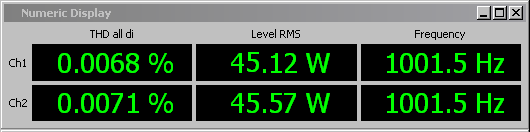

Distorsion à puissance nominale sous 8 ohms, entrée aux.

Pioneer SA-608
Réponse en fréquence sous 8 ohms (1w à 1khz), entrée aux, tone-defeat.

Pioneer SA-608
Rapport signal/bruit sous 8 ohms (10w à 1khz), entrée aux, tone-defeat, pondération A.

Pioneer SA-608

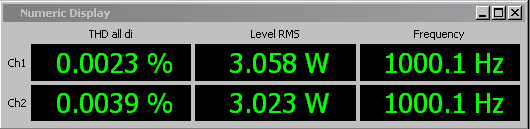

Distorsion à 2x3w sous 8 ohms, entrée phono.

Pioneer SA-608
Réponse en fréquence sous 8 ohms (1w à 1khz), entrée phono, tone-defeat.

Pioneer SA-608
Rapport signal/bruit sous 8 ohms (10w à 1khz), entrée phono, tone-defeat, pondération A.

Pioneer SA-608
Pioneer SA-608
Pioneer SA-608
Pioneer SA-608

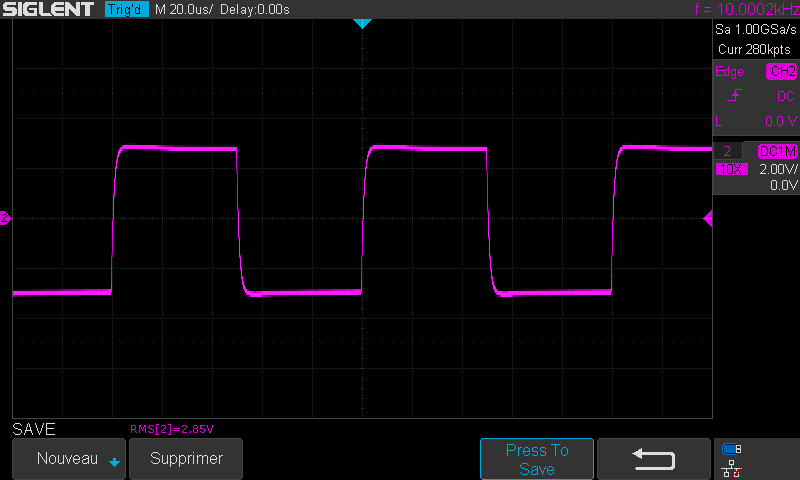

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Tout ça à environ 1w en sortie sous 8 ohms.
