Encore un gros Quadri Marantz sur Audiovintage. Un 4400 dans sa livrée « total blue ». Oscilloscope bleu sur cet exemplaire, la couleur la plus courante étant verte.

Marantz 4400
Il est dans son état d’origine, cela devient un vrai miracle pour ces monstres.

Marantz 4400

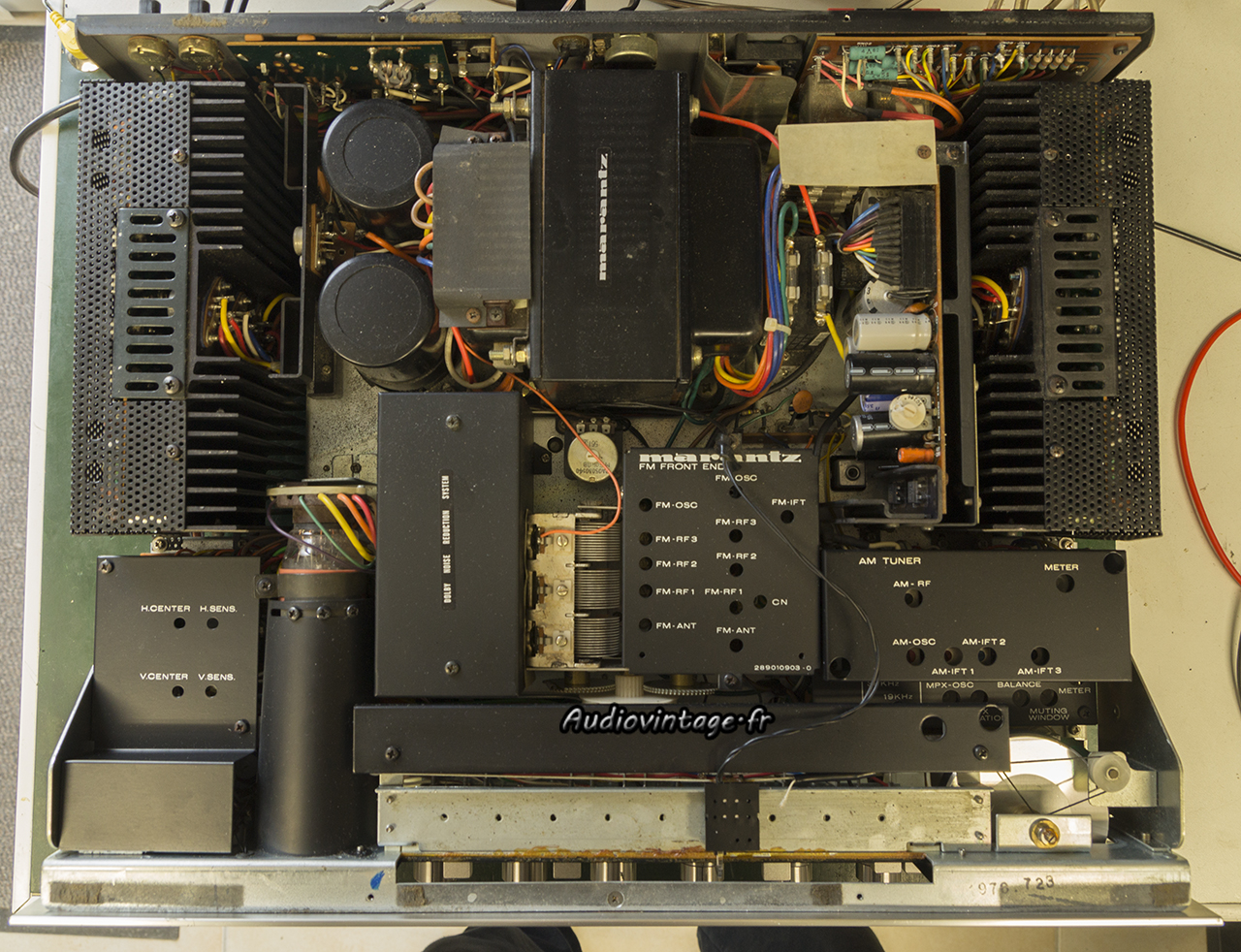

Suite à sa réception, et avant un premier essai, je procède comme d’habitude à un petit contrôle.

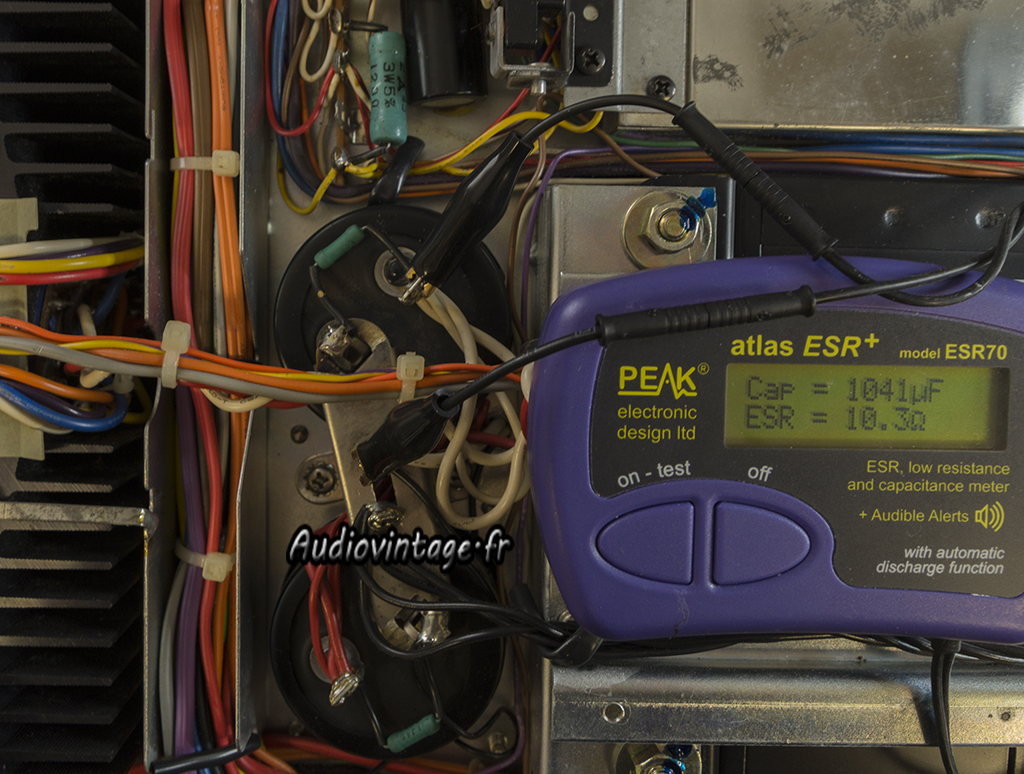

Aie, un condensateur chimique de filtrage affiche 1000uf et un esr énorme.

Marantz 4400

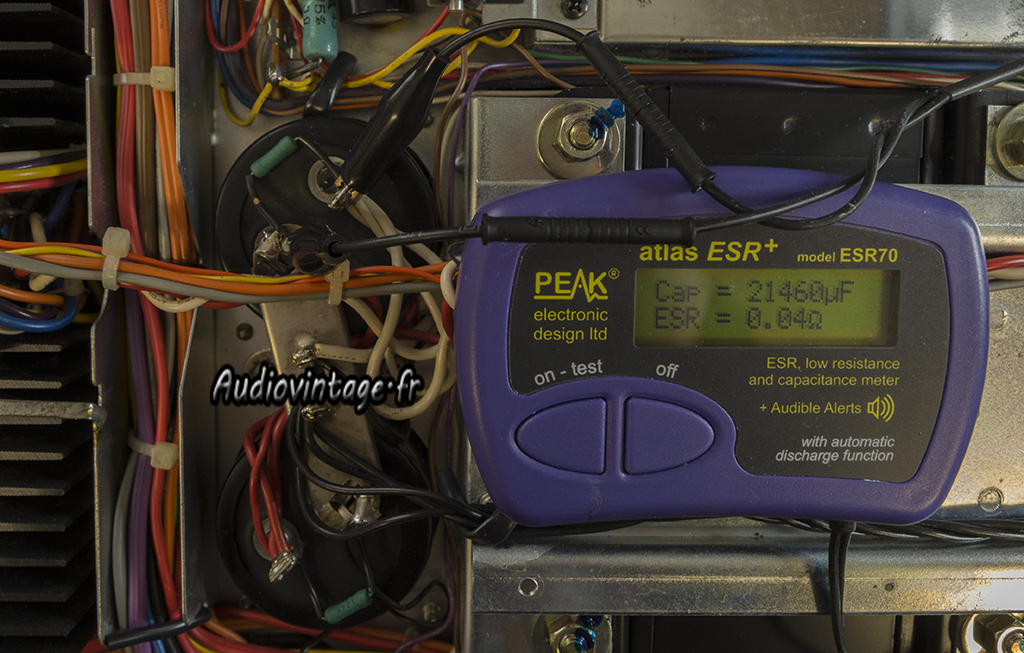

Mais non en fait, il va très bien ce condensateur, par contre la soudure qui le relie à la masse est morte, et vu la couleur noirâtre tout autour de celle-ci, cela ne date pas d’hier…
A refaire avant l’allumage !

Marantz 4400

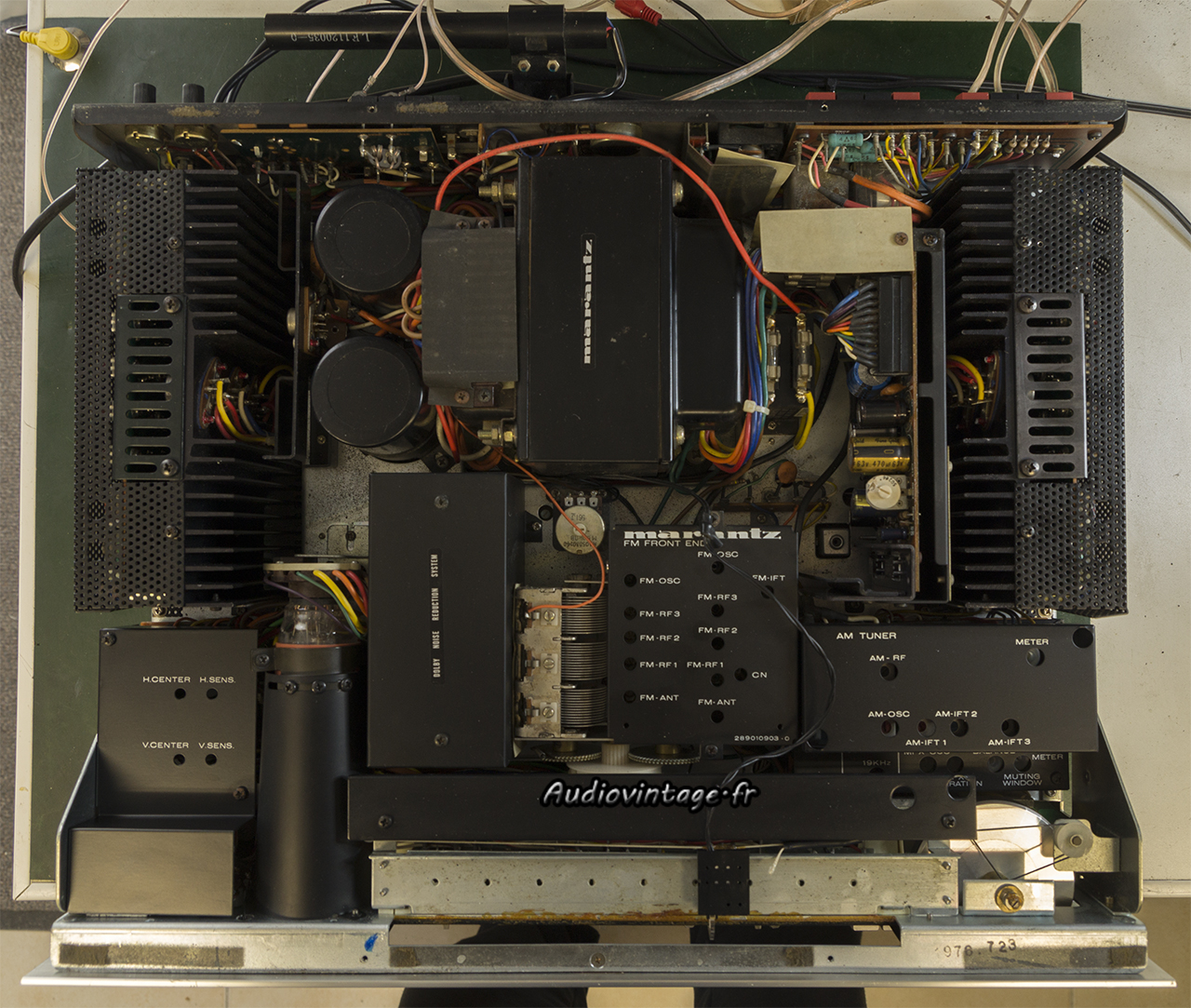

Bon, il fonctionne, l’oscilloscope n’a plus de déviation verticale, et certaines commandes ne répondent pas très bien.
Quelques différences sont notables sur l’alimentation (switch on/off), les masses, sérigraphie des circuits, ajouts sur les circuits drivers… avec des 4400 plus anciens (celui-ci date de 1976).

Marantz 4400

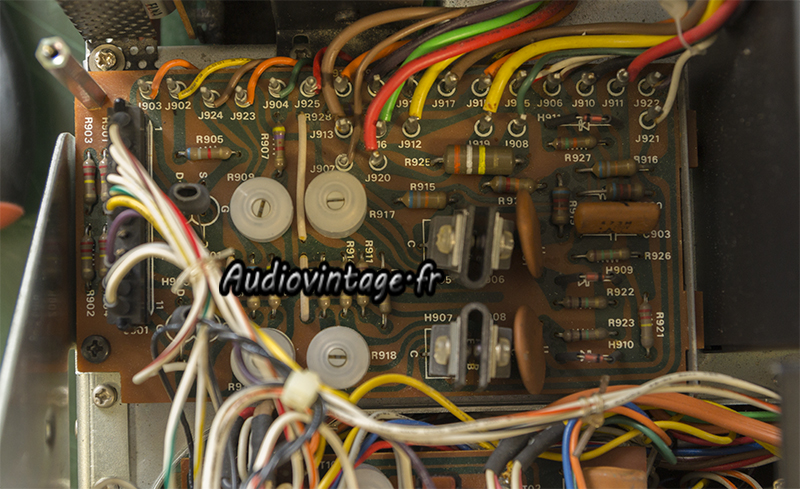

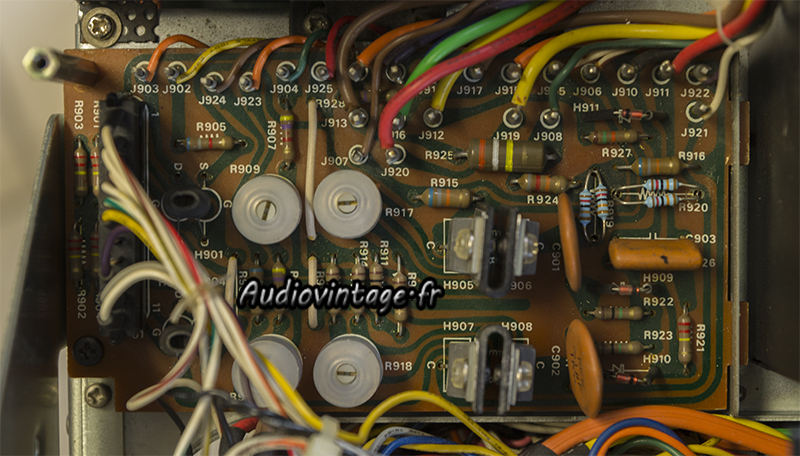

Le circuit d’amplification de l’oscilloscope.

Marantz 4400
Réparé. Tous les transistors présents ont été testés par sécurité.
L’oscilloscope retrouve sa forme, il faudra le régler correctement plus tard.

Marantz 4400

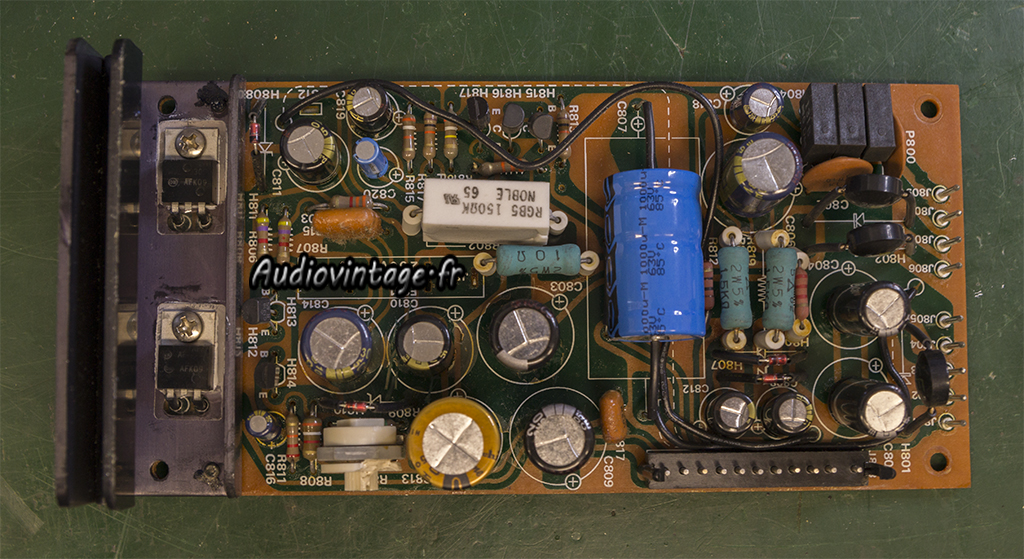

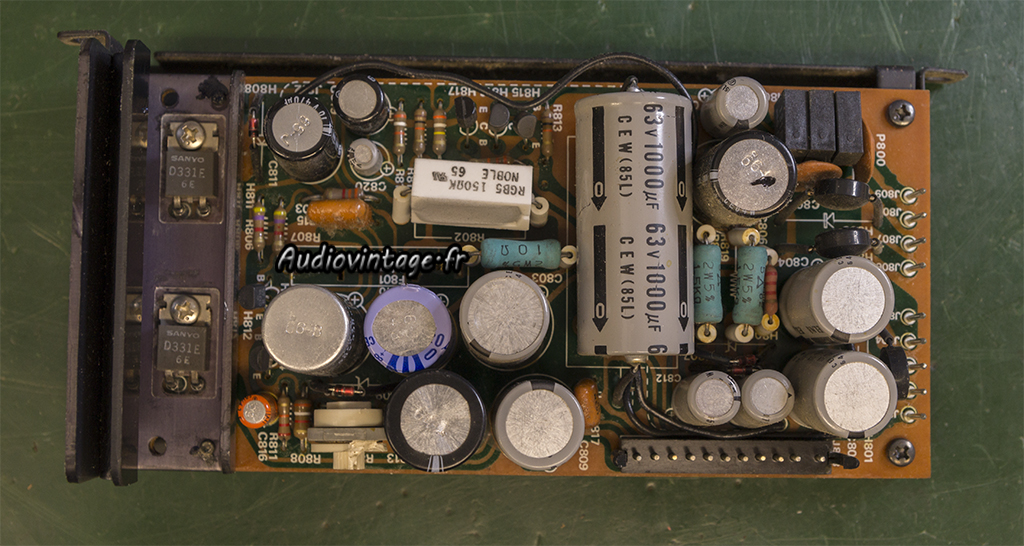

Le circuit d’alimentation. Généralement plus ou moins en panne sur les 4400, ici, il fonctionne encore correctement. On ne va pas attendre qu’il lâche.

Marantz 4400

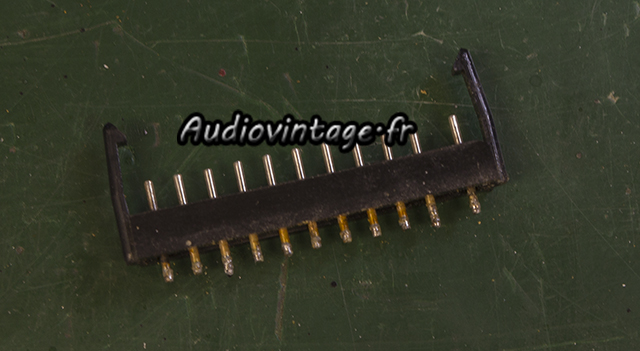

Démontage du connecteur, obligatoire pour nettoyer les pattes soudées ou il se crée souvent une « amorce » entre deux d’entre elles.

Marantz 4400
Le circuit d’alimentation refait. Le trimmer du +35v sera ajusté à la fin de l’intervention.

Marantz 4400

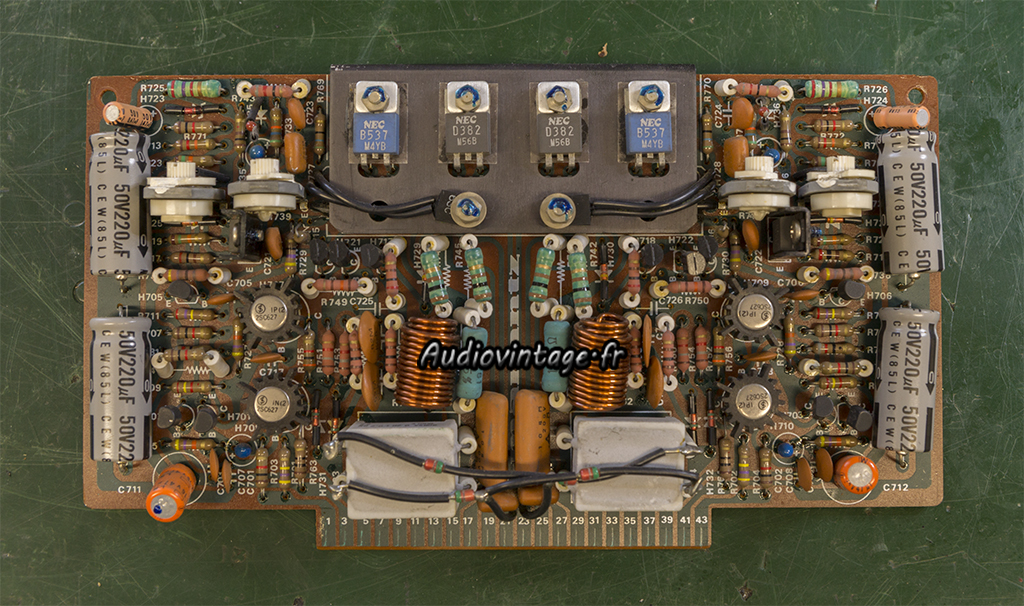

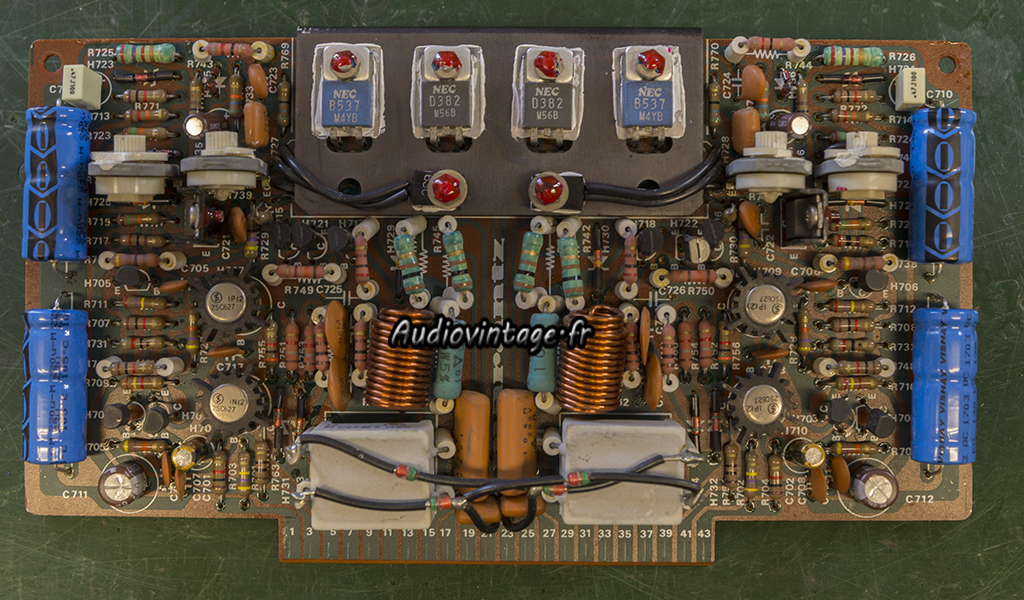

Un des deux doubles circuits driver. Ici nous avons donc un canal avant et un canal arrière

Marantz 4400
Circuit révisé de A à Z. Les transistors drivers ont été retirés et mesurés.
Le second circuit reçoit des soins identiques.

Marantz 4400

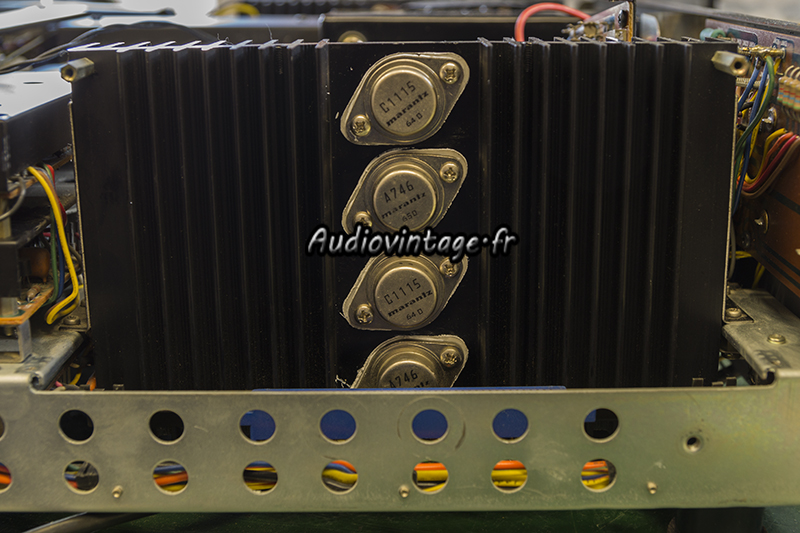

Tous les transistors de puissance reçoivent des micas d’isolation neufs et de la graisse fraîche.

Marantz 4400

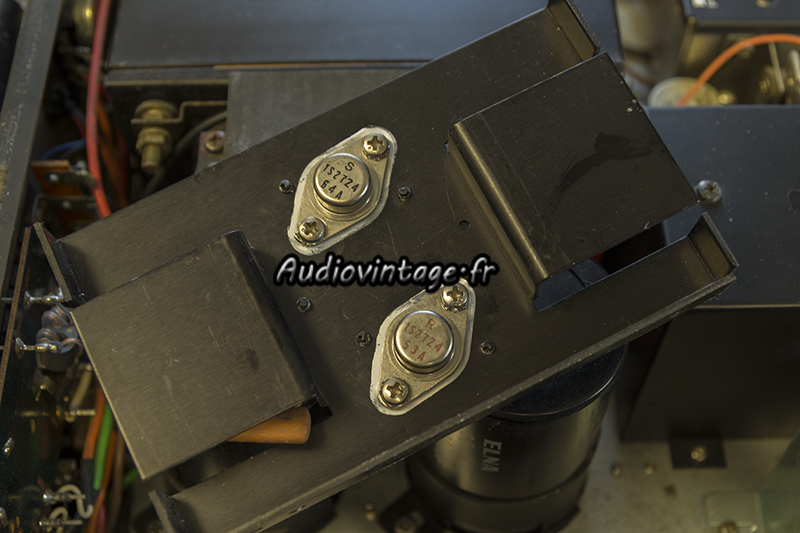

Graisse fraîche également pour les diodes de redressement.

Marantz 4400

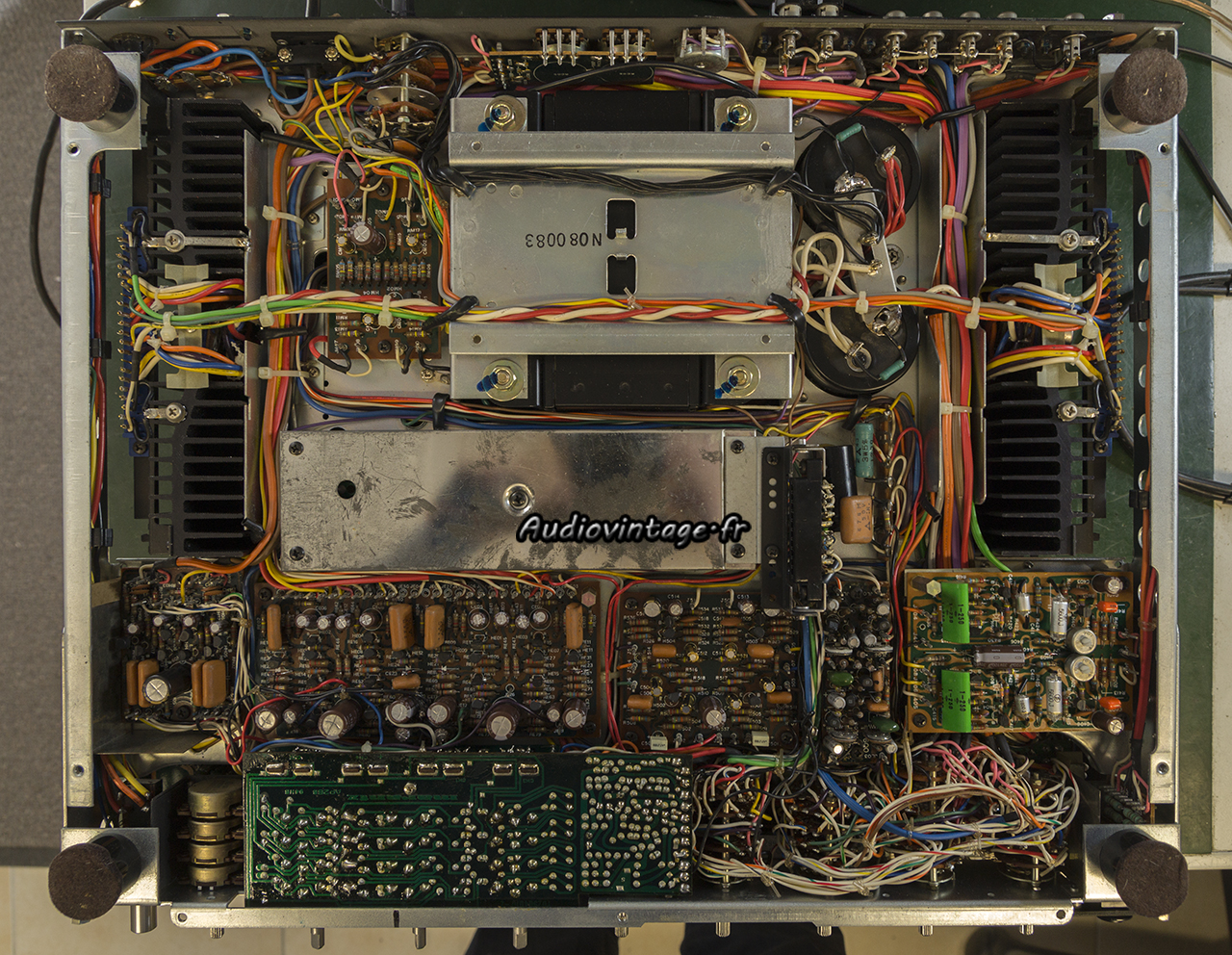

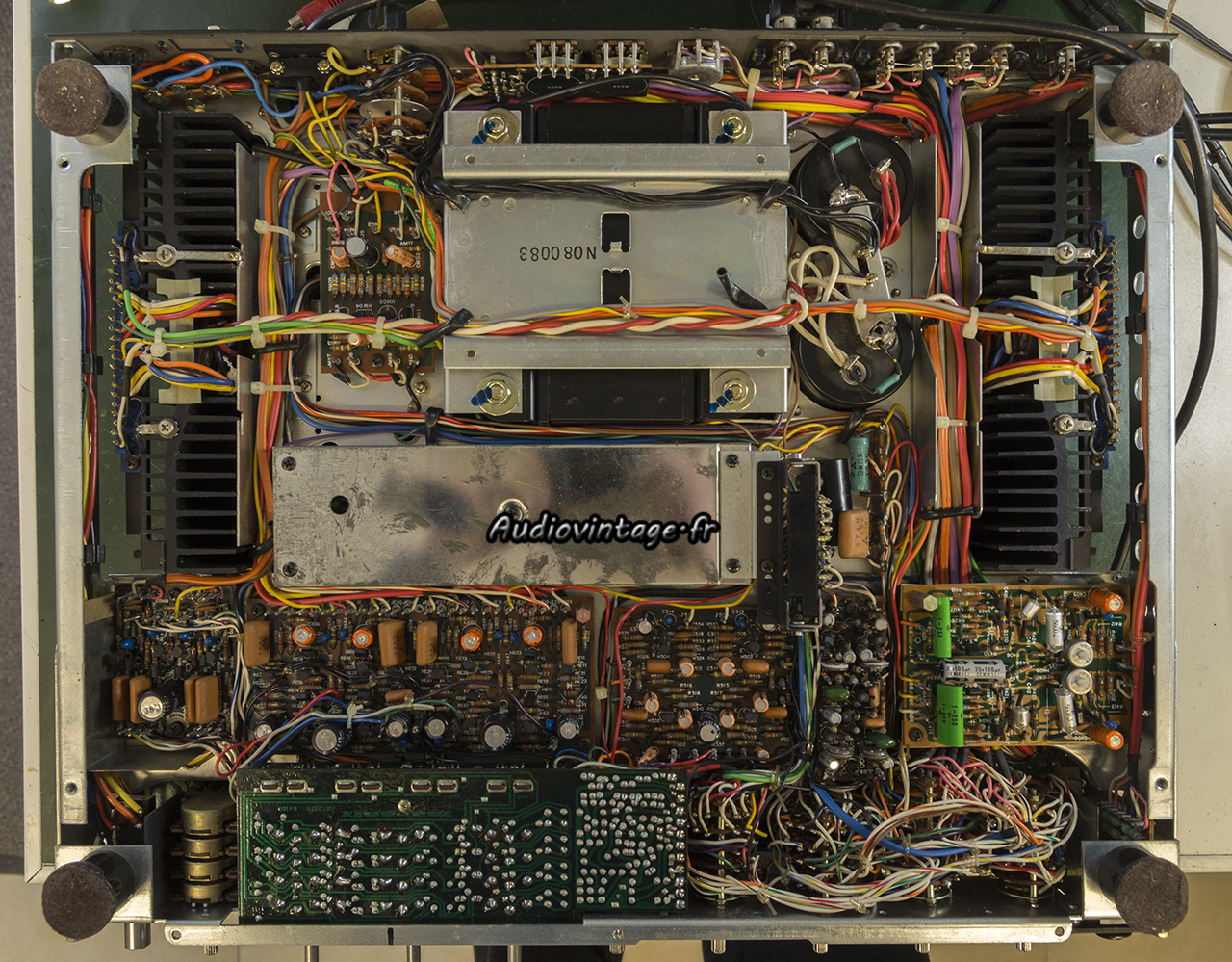

Dessous. Je vous propose une seule et unique photo des travaux effectués, quasiment identiques à ceux effectués sur le 4400 présenté précédemment ici.
Beaucoup de temps à passer sur des circuits parfois « récalcitrants ».

Marantz 4400
L’appareil est passé en 240v. Les divers réglages sont effectués (bias, offset,alim, oscilloscope). Le relais principal a également été nettoyé (galère sur ce modèle).

Marantz 4400

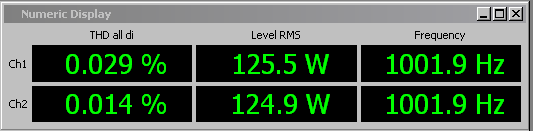

Distorsion à puissance nominale sous 8 ohms, mode stéréo.

Marantz 4400

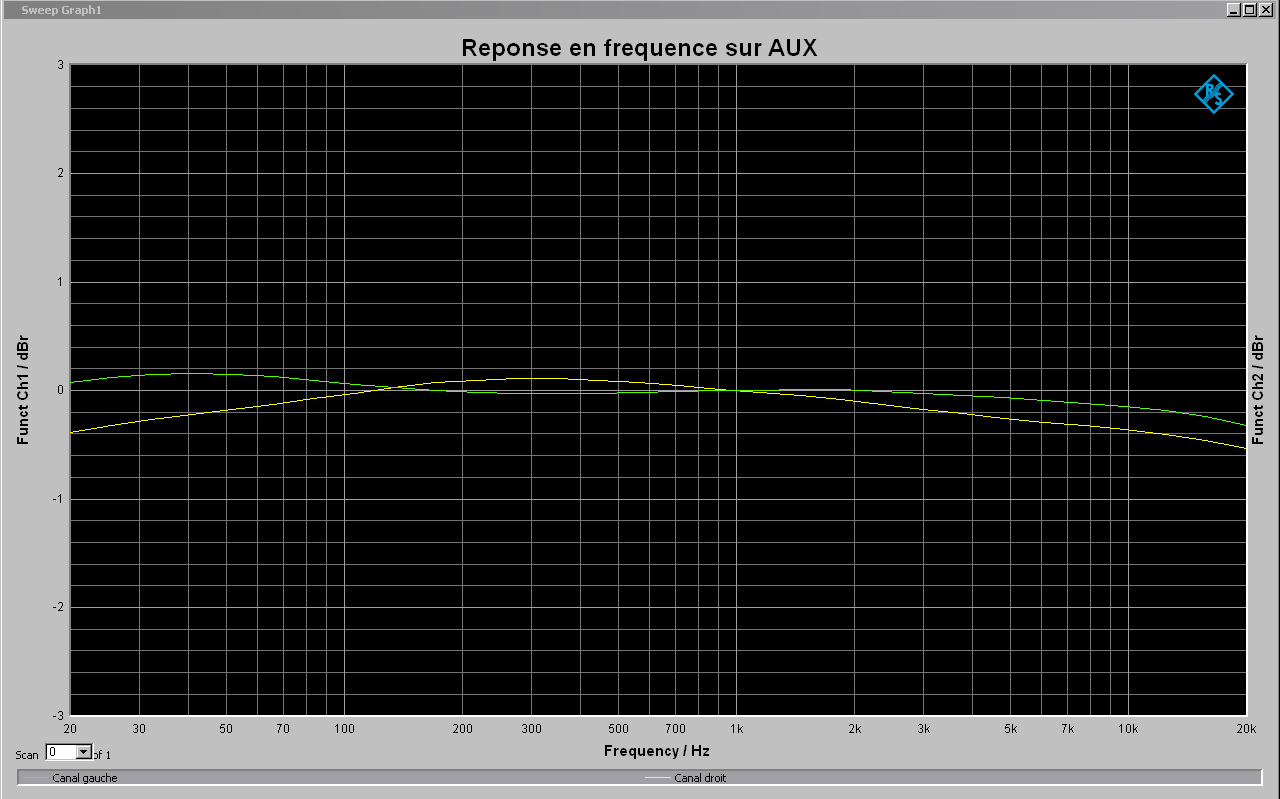

Réponse en fréquence sous 8 ohms (1w à 1khz), mode quadri, entrée Aux, sorties canaux avant.

Marantz 4400
Rapport signal/bruit sous 8 ohms (40w à 1khz) mode quadri, entrée Aux, sorties canaux avant.

Marantz 4400

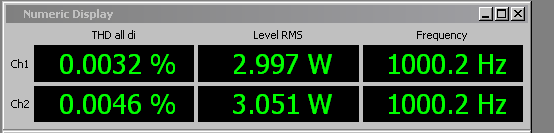

Distorsion à 2x3w sous 8 ohms, mode quadri, entrée phono, sorties canaux avant.

Marantz 4400
Réponse en fréquence sous 8 ohms (1w à 1khz), mode quadri, entrée phono, sorties canaux avant.

Marantz 4400
Rapport signal/bruit sous 8 ohms (40w à 1khz) mode quadri, entrée phono, sorties canaux avant.

Marantz 4400
Marantz 4400
Marantz 4400
Marantz 4400

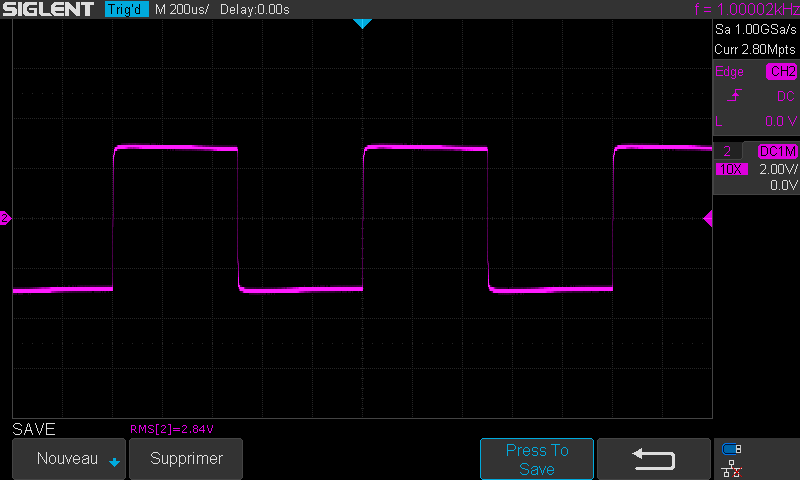

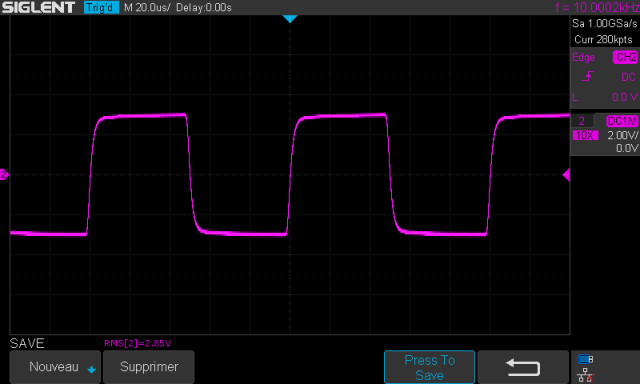

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Tout ça à environ 1w en sortie sous 8 ohms.
