Marantz 2238BL

Marantz 2238BL : un exemplaire très bien conservé.
Un bel exemplaire de Marantz 2238BL livré à l’atelier pour une révision nécessaire.

Marantz 2238BL : à son arrivée.
L’appareil fonctionne toujours. Je remarque rapidement que les commandes sont très encrassées, que le relais de protection HP fait parfois des siennes, et que la section tuner FM fonctionne très moyennement. Pour finir l’éclairage du bandeau radio est déficient.

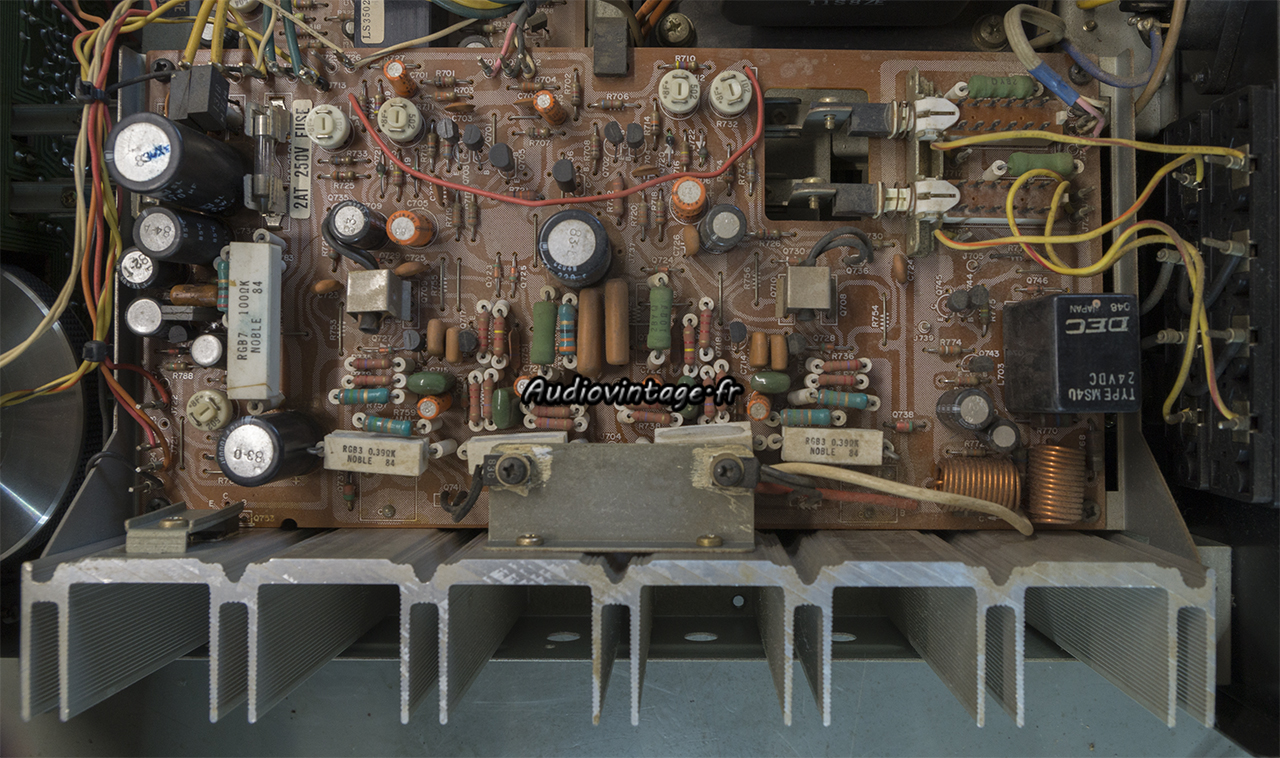

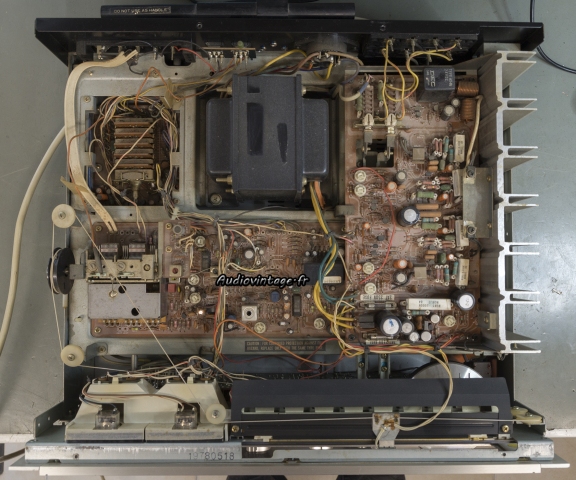

Marantz 2238BL : circuit principal à revoir.
Je m’attaque au circuit « principal », regroupant l’alimentation, la protection et l’amplification.
L’accessibilité est mauvaise, il faut retirer les cames qui agissent sur les sélecteurs d’enceintes, dévisser quelques vis, faire pivoter les deux condensateurs de filtrage fixés à l’horizontal sous le châssis, et enfin dévisser la plaquette qui supporte le pont redresseur pour avoir un peu de place.

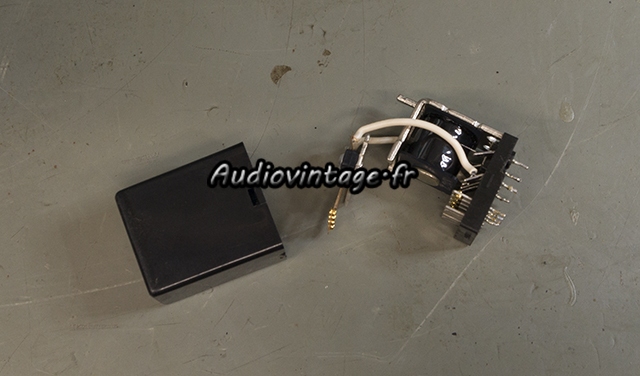

Marantz 2238BL : nettoyage de relais en cours.
Le relais est retiré, ouvert, et ses contacts nettoyés. Parfois la remise en état n’est pas possible (contact creusés) il faut alors remplacer ce relais.

Marantz 2238BL : circuit principal révisé.
Tous les condensateurs chimiques sont remplacés. Les soudures aux points « stratégiques » sont refaites.
Le transistor fixé sur l’imposant radiateur reçoit sa dose de crème fraiche, pardon, de graisse fraiche, tout comme les deux diodes du circuit de bias.

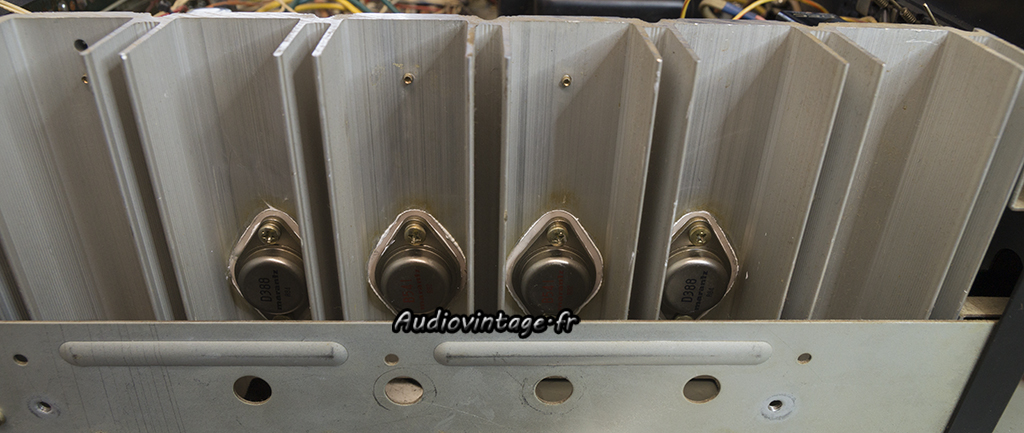

Marantz 2238BL : mica neufs et graisse fraiche.
Les transistors de puissances ont été démontés, nettoyés, testés puis remontés sur des micas neufs et de la graisse fraiche.

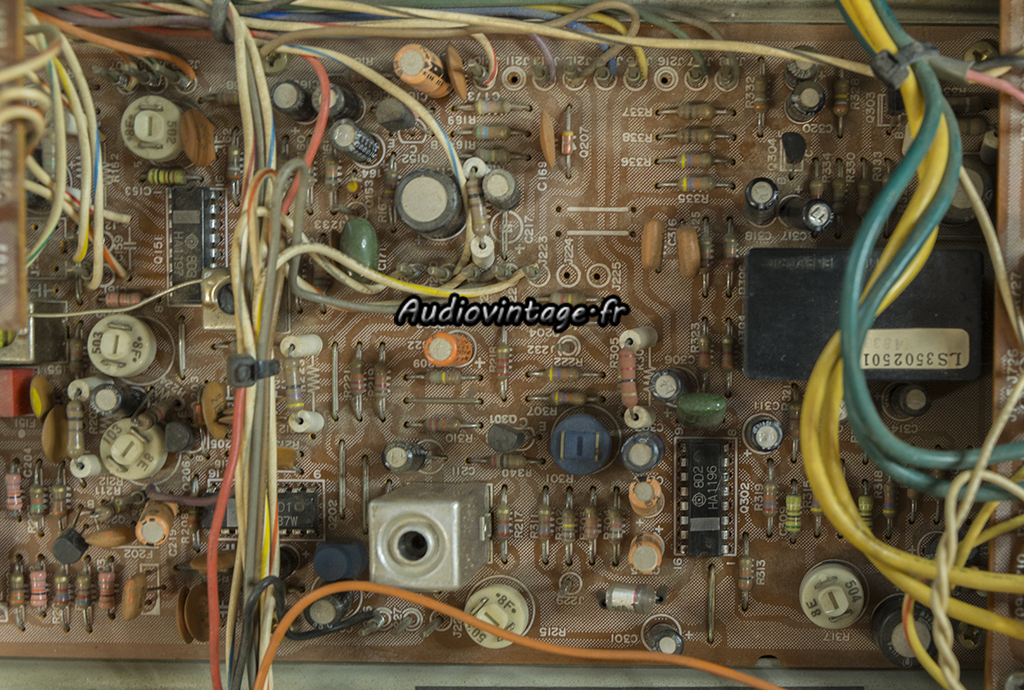

Marantz 2238BL : section tuner FM en partie revue.
Une vue partielle de la section tuner, ou j’ai déjà remplacé deux transistors. Sur la photo suivante de fin d’intervention, vous verrez également que j’ai remplacé tous les condensateurs chimiques présents sur l’étage MPX et sur l’étage de sortie du tuner.
Cette section tuner FM est commune au modèle 2216BL,2226BL,2238BL et 2252B. C’est un trois cages, classique, qui, sans être mauvais n’est pas exceptionnel.
Les manuels techniques sont hélas faux à ce niveau du moins pour tous les Marantz cités plus haut et que j’ai pu prendre en charge.
En effet, de nombreux ajustements proposés dans ces documents ne sont tout simplement pas disponibles dans les appareils…

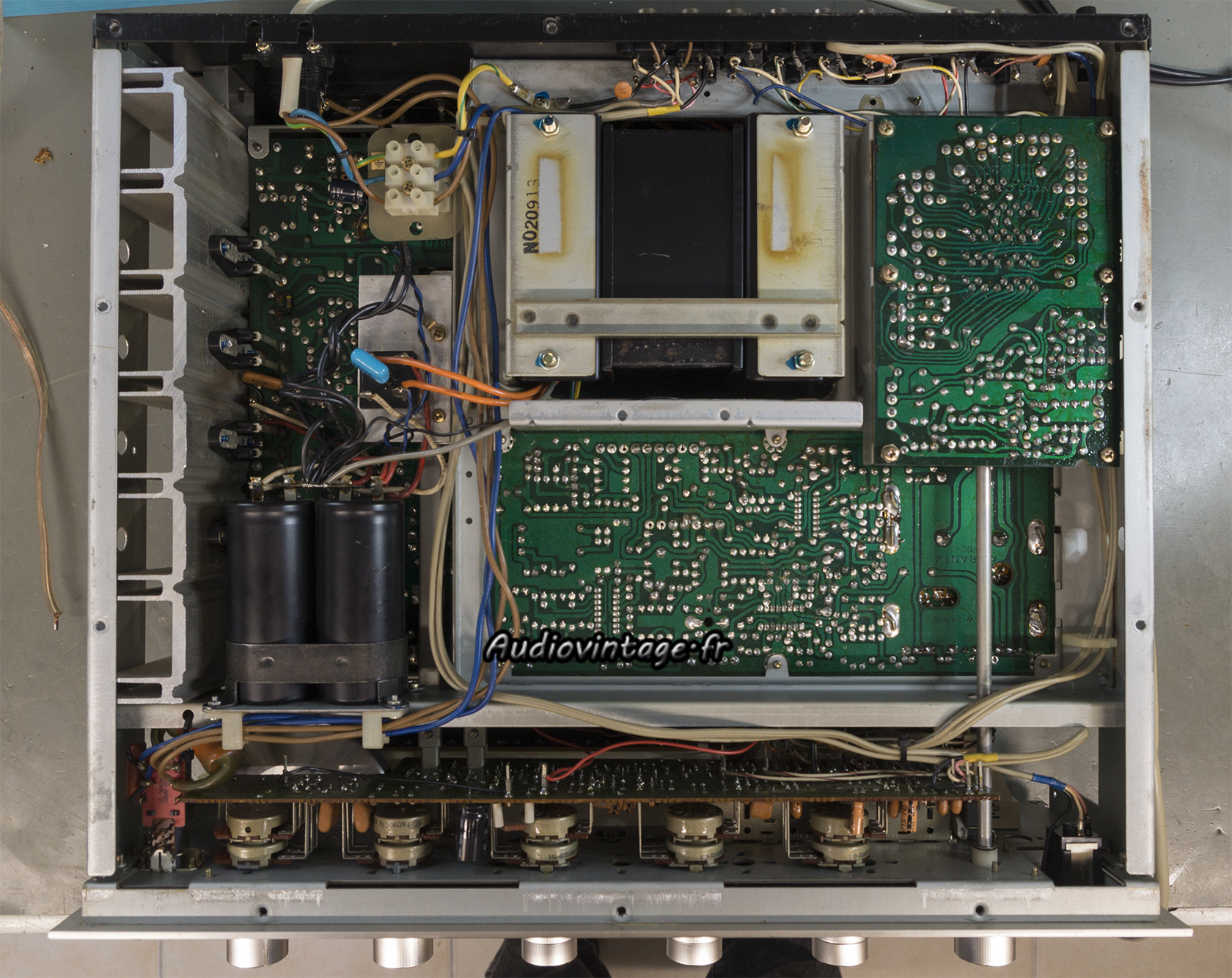

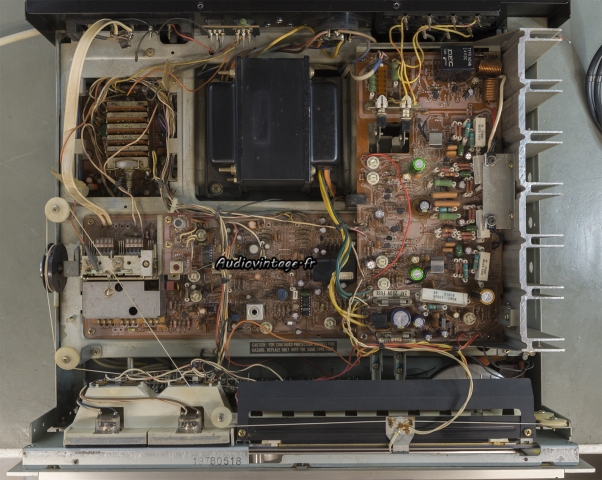

Marantz 2238BL : terminé.
Marantz 2238BL : terminé.
Les ampoules situées derrière le bandeau radio et les vumètres sont remplacées. L’appareil est passé en 240v. les commandes sont nettoyées. Les réglages de tension d’alimentation de bias et d’offset sont réalisés.
Terminé.

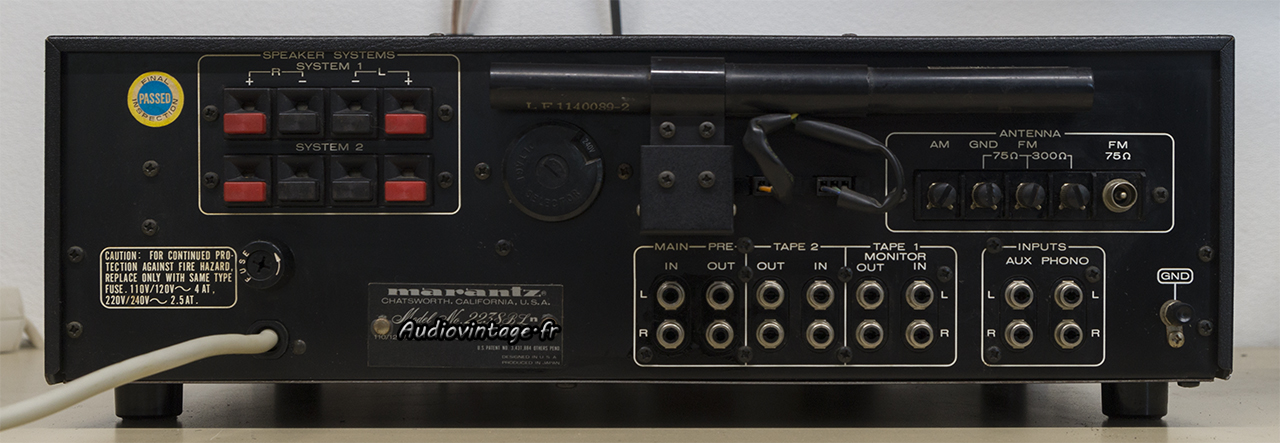

Marantz 2238BL : connectique.
Connectique.

Les mesures sur le tuner FM :

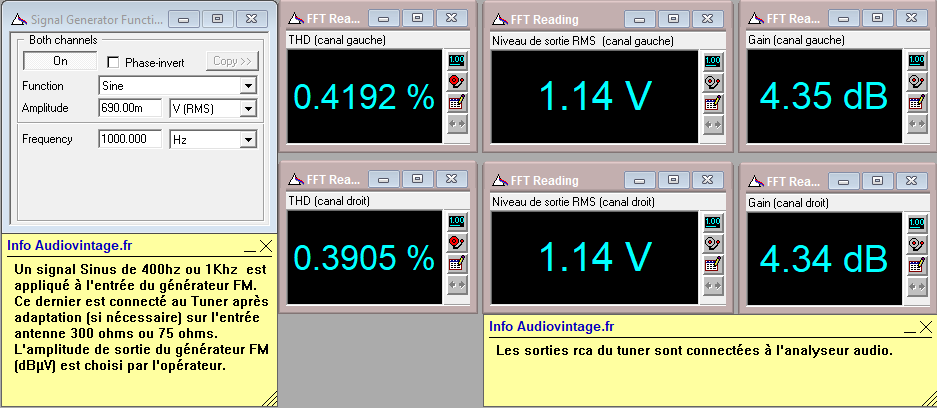

Marantz 2238BL : distorsion-en-FM-mono-98mhz-70dBµv-avant-reglage
Marantz 2238BL : distorsion-en-FM-stereo-98mhz-70dBµv-avant-reglage
Voici des mesures de distorsion en FM mono et FM stéréo (sur 98Mhz, 70dBµV) avant alignement.

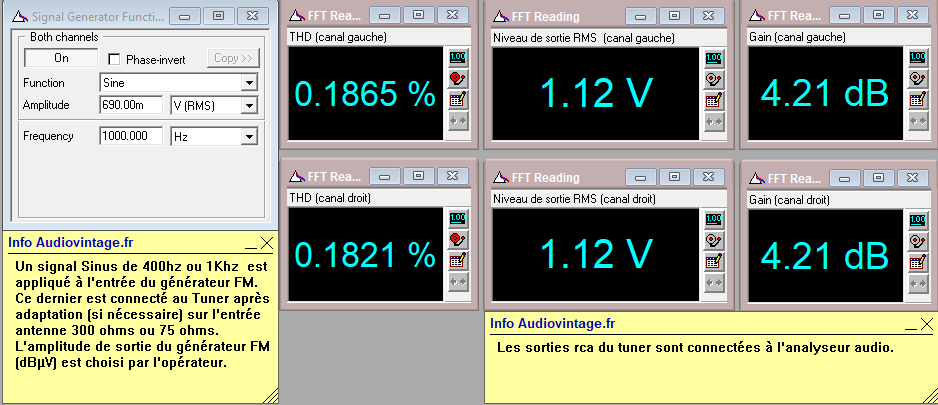

Marantz 2238BL : distorsion-en-FM-mono-98mhz-70dBµv-apres-reglage

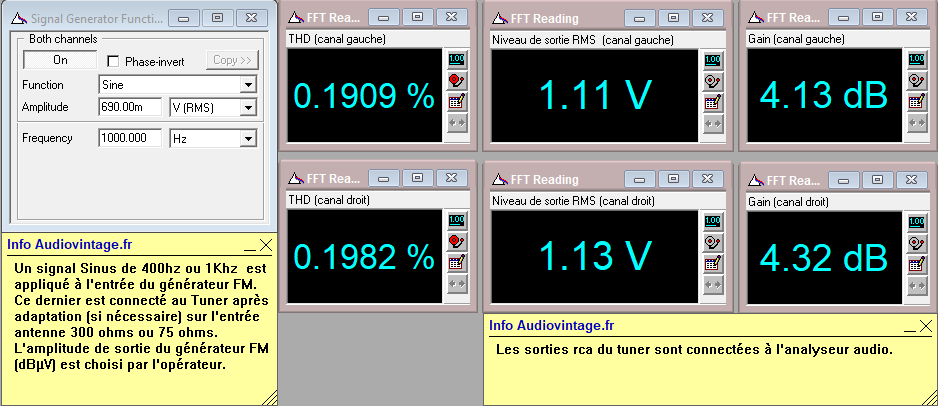

Marantz 2238BL : distorsion-en-FM-stereo-98mhz-70dBµv-apres-reglage
Les mêmes mesures après réglage. Le constructeur spécifie 0.2% de dht en mono et 0.4% en stéréo, maximum.

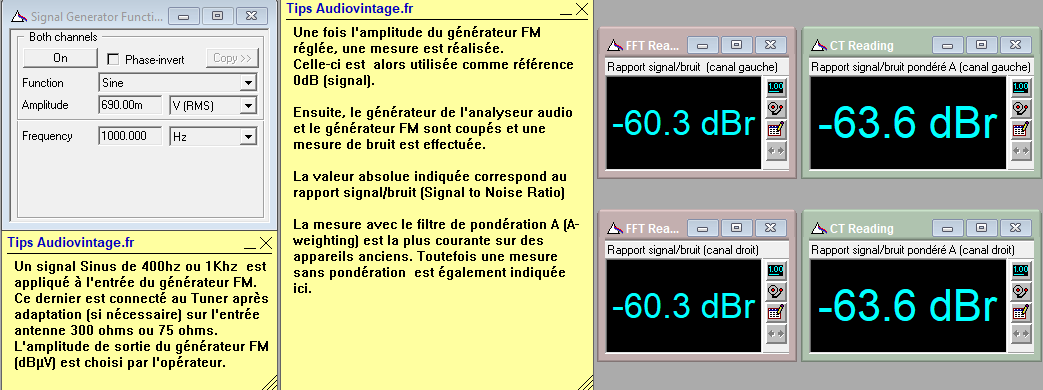

Marantz 2238BL : rapport-signal-bruit-en-FM-stereo-98Mhz-80dBµV
Le rapport signal bruit en FM stéréo après intervention (98Mhz, 80dBµV) : 63.6dB. Marantz indique 62dB minimum.

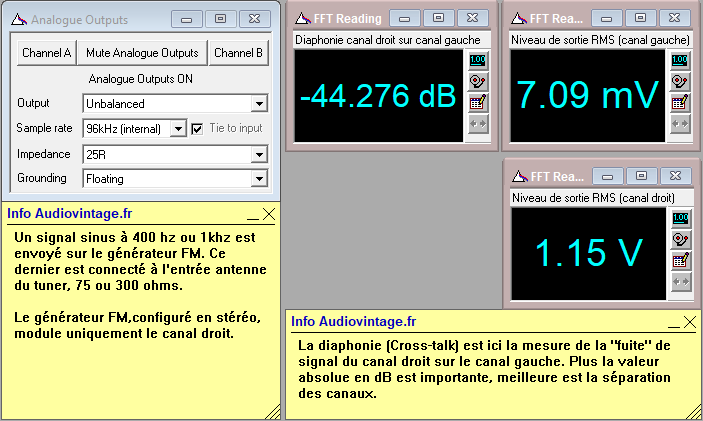

Marantz 2238BL : separation-stereo-du-canal-droit-sur-le-canal-gauche-98Mhz-70DbµV

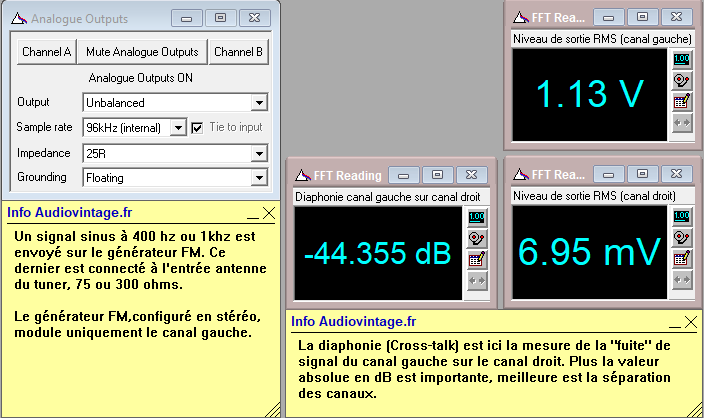

Marantz 2238BL : separation-stereo-du-canal-gauche-sur-le-canal-droit-98Mhz-70DbµV
La séparation stéréo, canal droit sur canal gauche, puis canal gauche sur canal droit (98Mhz, 70dBµV) : 44dB. Marantz spécifie 40dB minimum.

Les mesures sur entrée Aux :

Marantz 2238BL : distorsion-a-2x1w-sous-8-ohms-entree-aux
Distorsion à 2x1w sous 8 ohms, entrée aux.

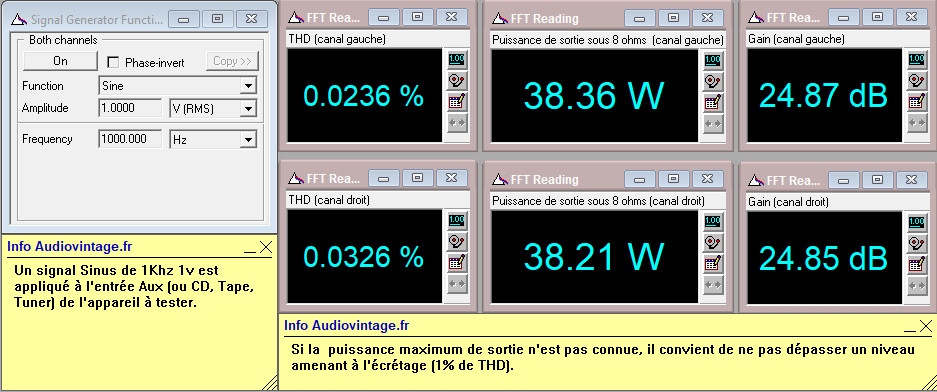

Marantz 2238BL : distorsion-a-2x38w-sous-8-ohms-entree-aux
Distorsion à 2x38w sous 8 ohms, entrée aux.

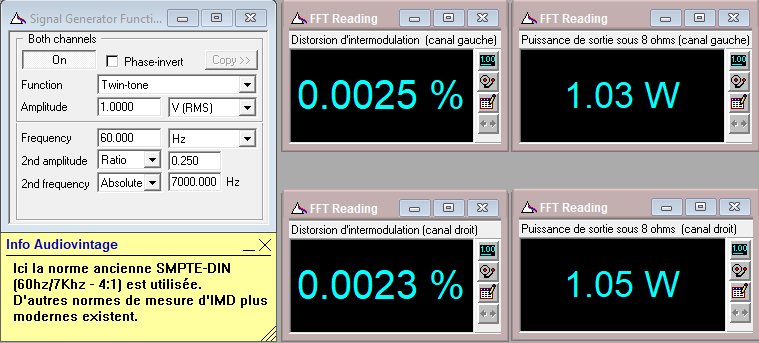

Marantz 2238BL : IMD-a-2x1w-sous-8-ohms-entree-aux
Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux.

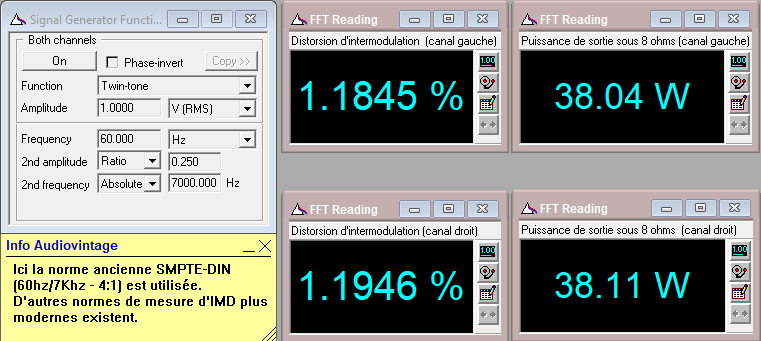

Marantz 2238BL : IMD-a-2x38w-sous-8-ohms-entree-aux
Distorsion d’intermodulation à 2x38w sous 8 ohms, entrée aux.

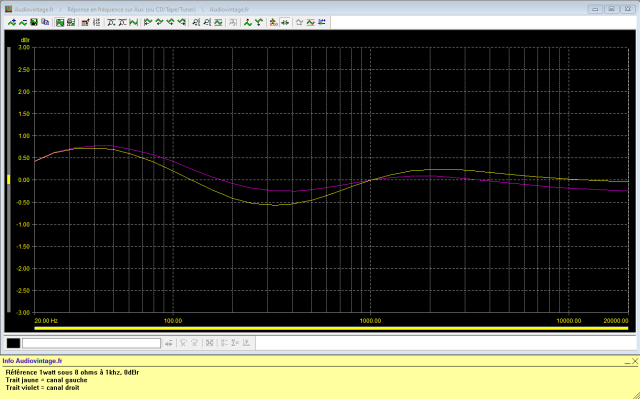

Marantz 2238BL : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Marantz 2238BL : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux,loudness activé.

Marantz 2238BL : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-filtres-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

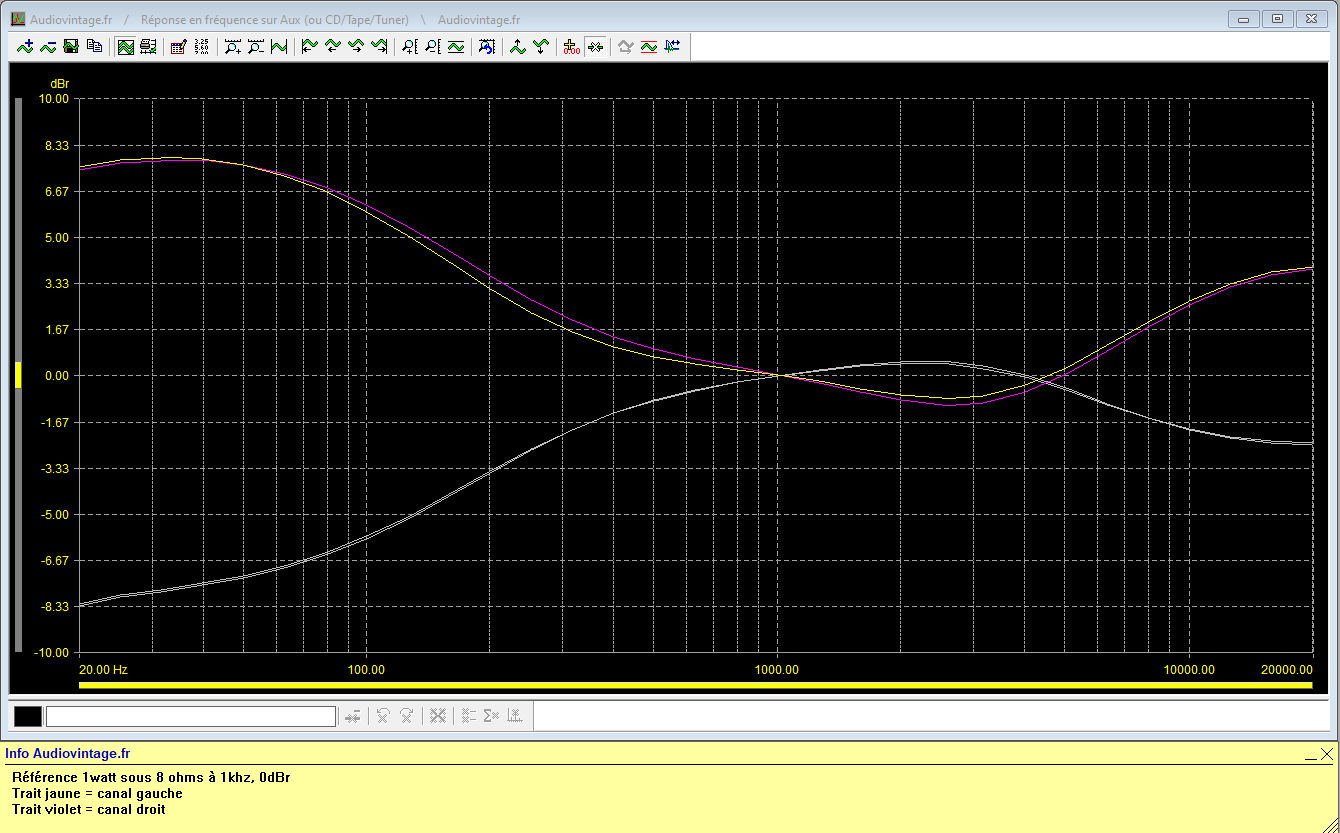

Marantz 2238BL : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-de-tonalite-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Marantz 2238BL : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Marantz 2238BL : rapport-signal-bruit-a-2x38w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x38w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

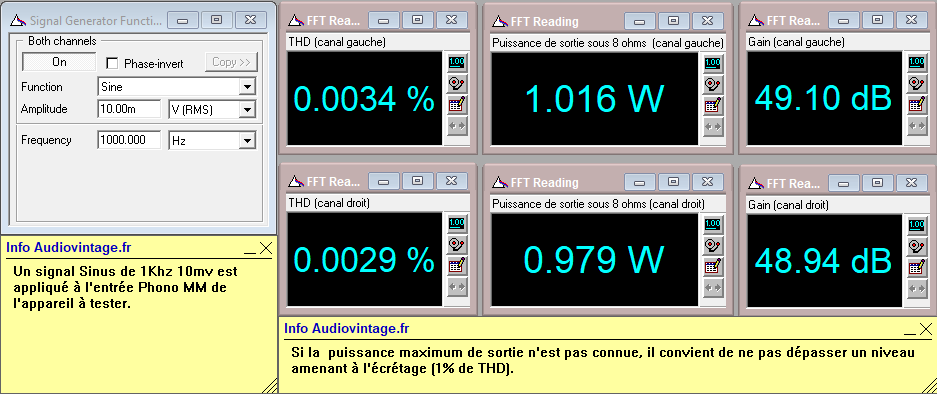

Marantz 2238BL : distorsion-a-2x1w-sous-8-ohms-entree-phono
Distorsion à 2x1w sous 8 ohms, entrée phono.

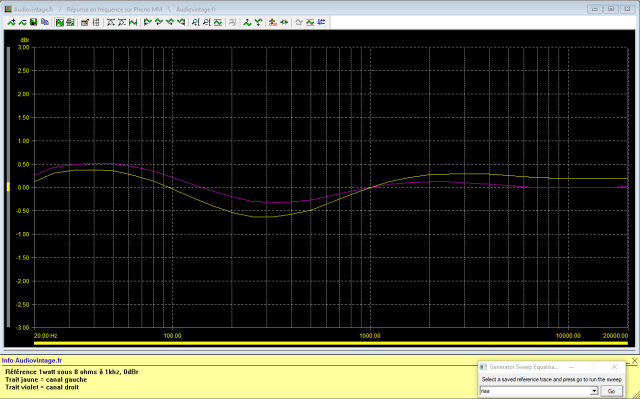

Marantz 2238BL : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Marantz 2238BL : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono

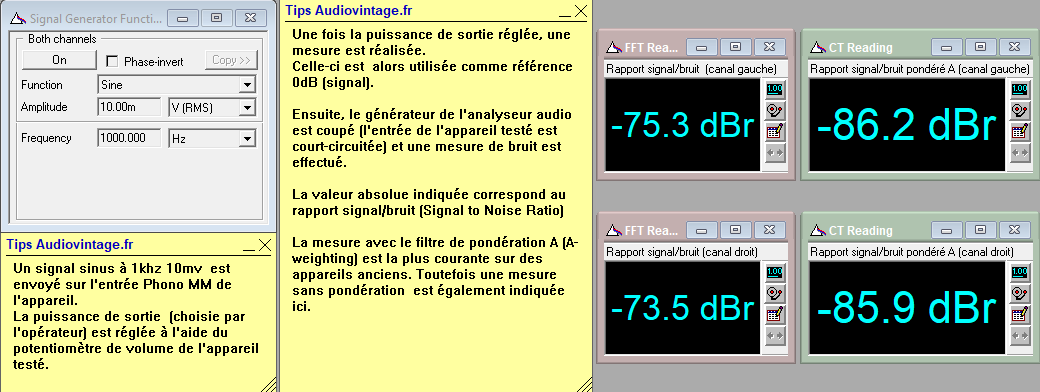

Marantz 2238BL : rapport-signal-bruit-a-2x38w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x38w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

Marantz 2238BL : signal-carre-a-100hz
Marantz 2238BL : signal-carre-a-1khz
Marantz 2238BL : signal-carre-a-10khz

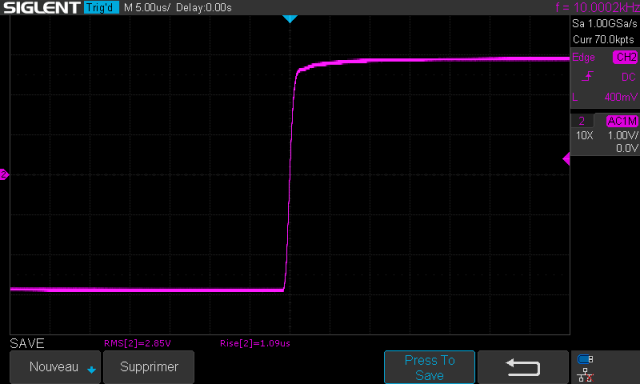

Marantz 2238BL : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
