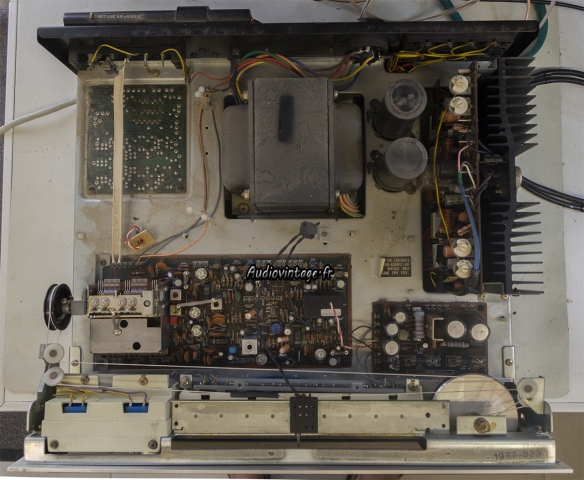

Ce Receiver Marantz 2252 est arrivé à l’atelier dans un état très moyen. Il va avoir droit à une révision complète.

Marantz 2252
Marantz 2252

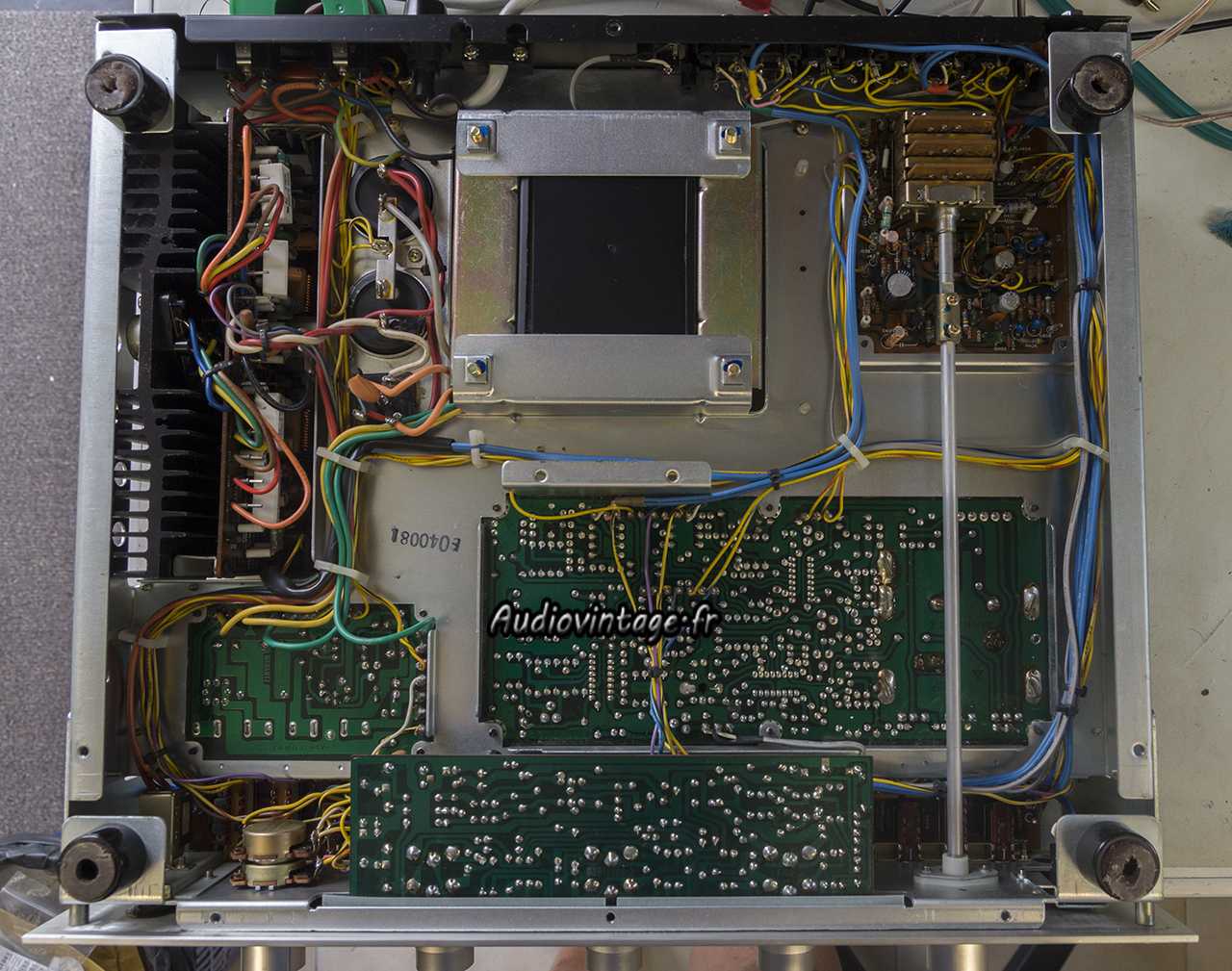

Il s’allume, et ce n’est déjà pas si mal. Le voyant stéréo est absent il repose sur le châssis à côté du câble d’antenne blanc à gauche sur la photo.
Le reste de l’éclairage n’est pas en forme non plus, les commandes « crachent » à chaque manipulation, le son disparait parfois au grès des manipulations.

Marantz 2252

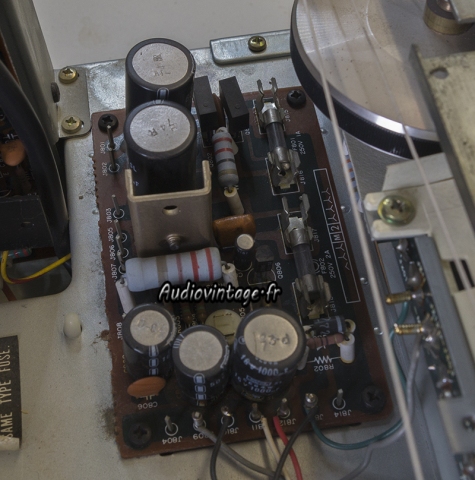

La section d’alimentation.

Marantz 2252

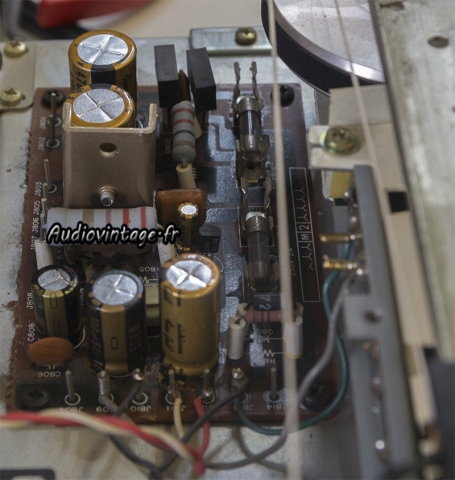

Elle est entièrement revue. Le réglage de la tension de 35v sera fait à la fin de l’intervention.

Marantz 2252

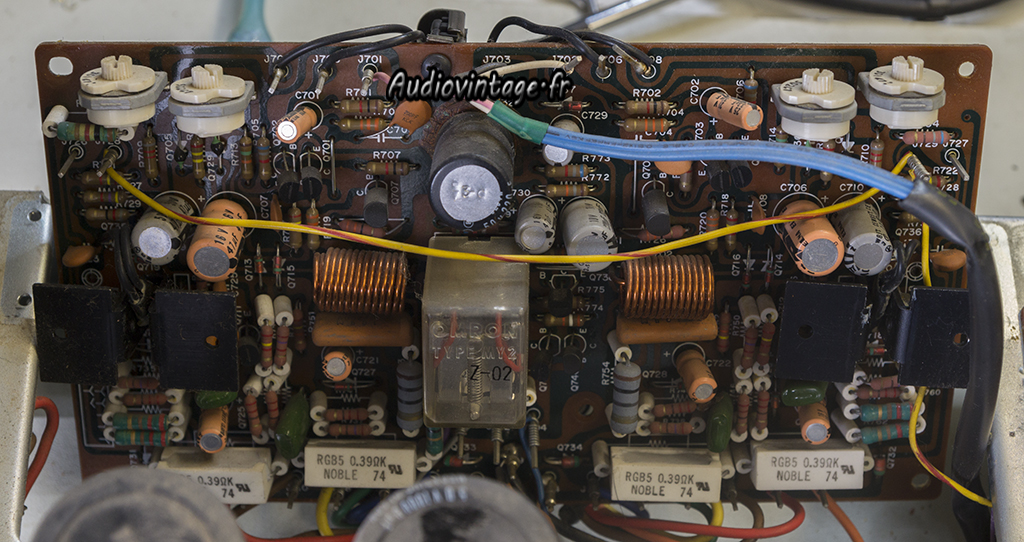

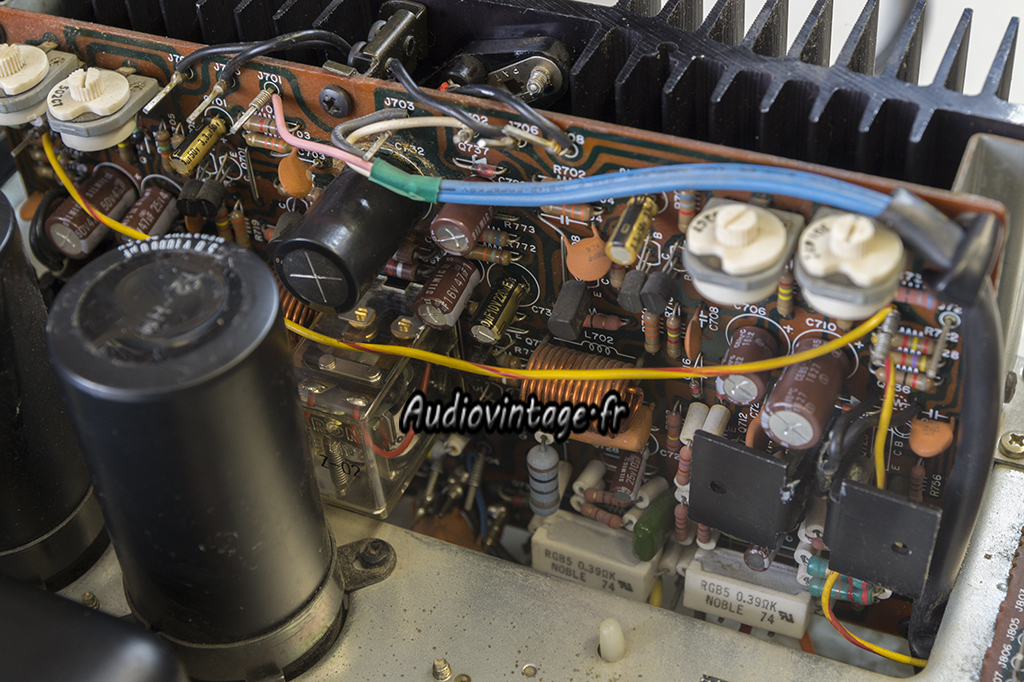

Le circuit « driver » après démontage des transistors de puissances et du radiateur.

Marantz 2252

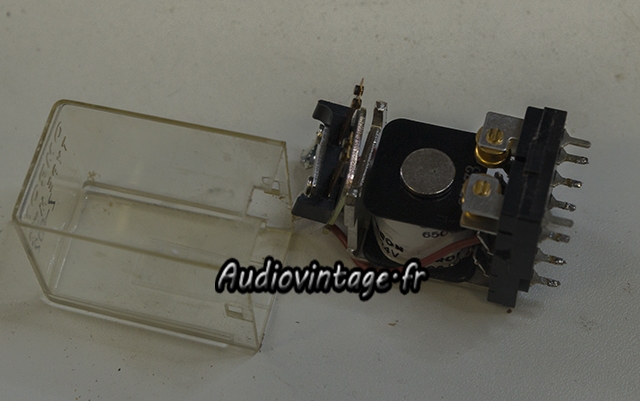

Le relais est démonté et les contacts nettoyés.

Marantz 2252
Le circuit « driver » avec ces condensateurs chimiques neufs.

Marantz 2252

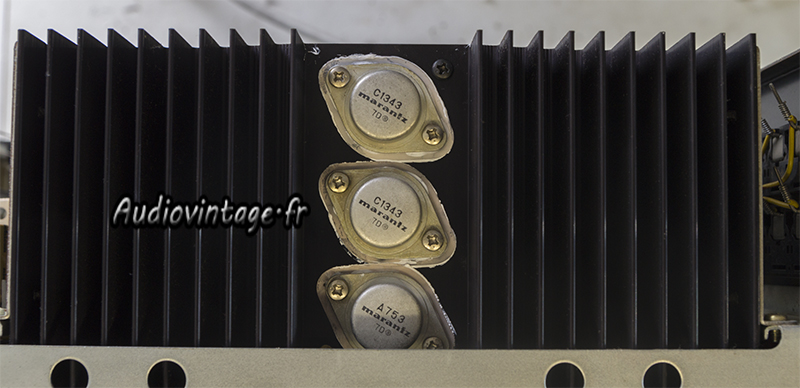

Les transistors de puissance sont remontés avec des micas neufs et de la graisse fraiche.

Marantz 2252

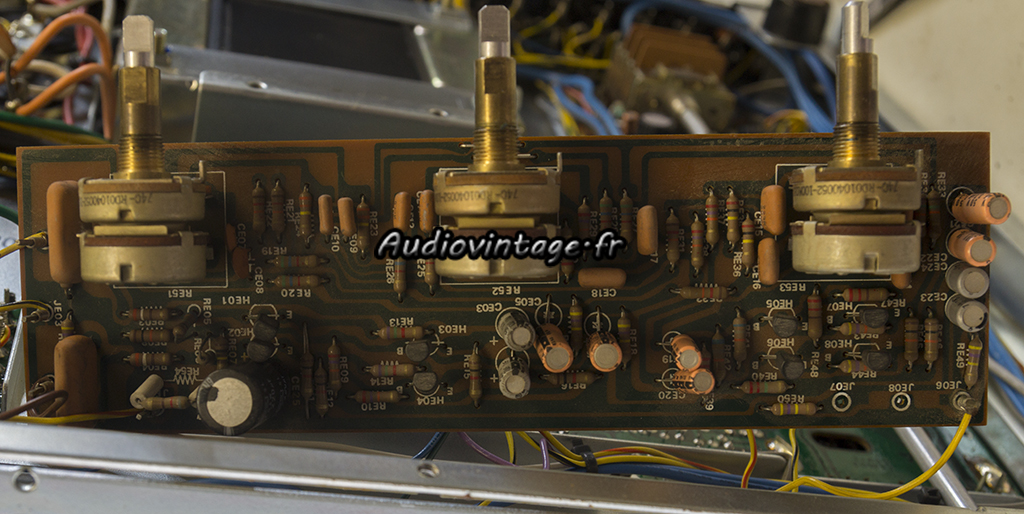

Le circuit de tonalité.

Marantz 2252

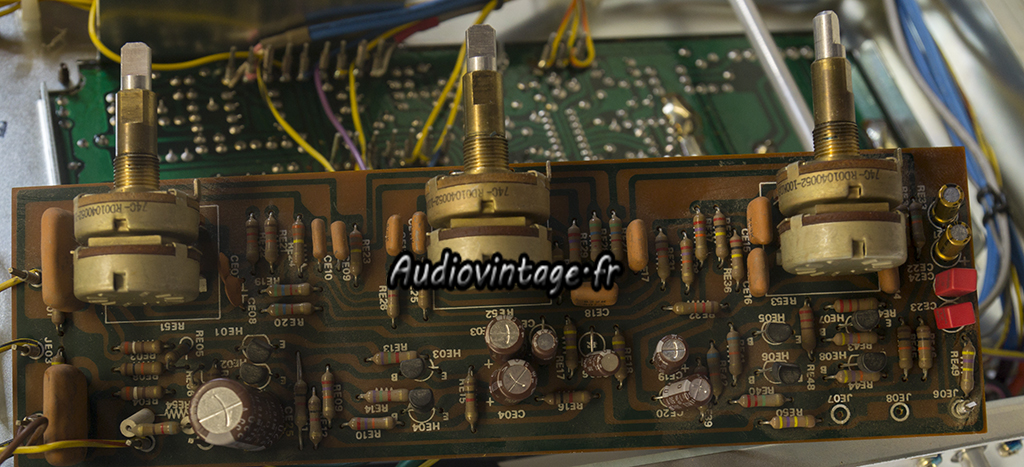

Il reçoit des condensateurs neufs.

Marantz 2252

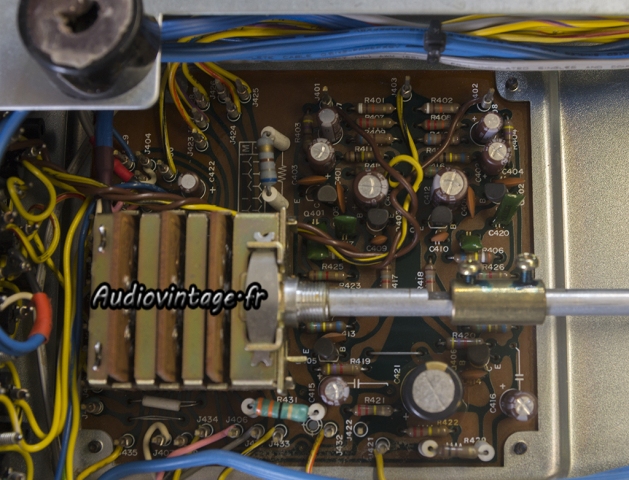

Le circuit supportant l’étage phono.

Marantz 2252
Révisé également.

Marantz 2252

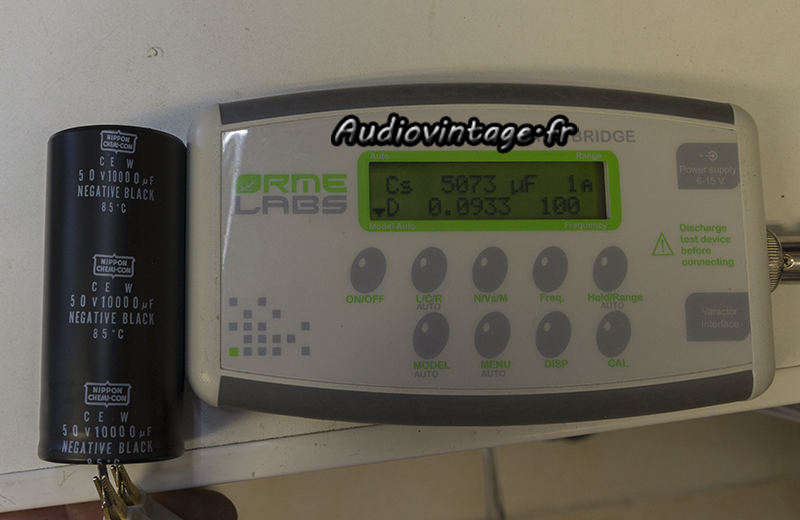

Mesure d’un des deux condensateurs de filtrage. Moitié de sa capacité ! A remplacer.

Marantz 2252

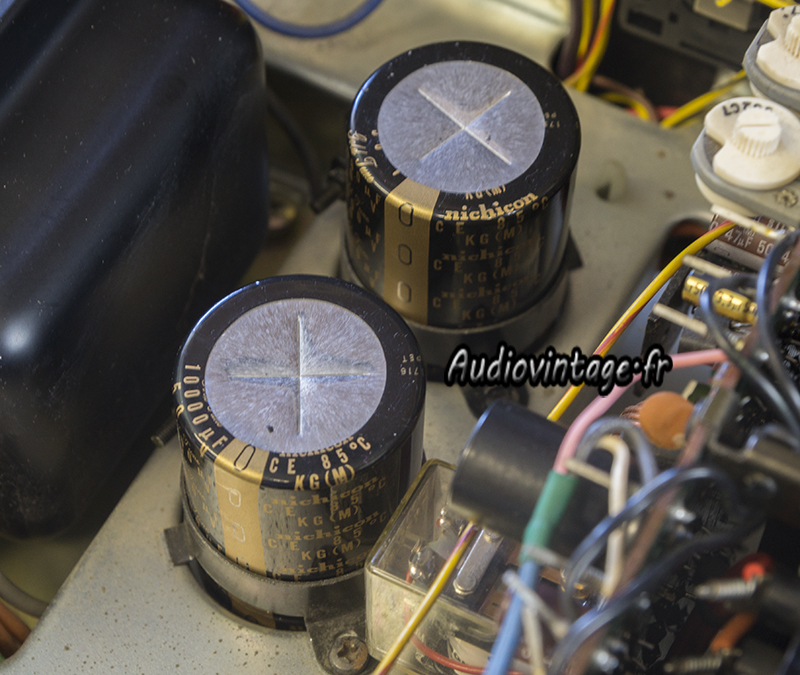

Les deux nouveaux Nichicon sont en place.

Marantz 2252
Terminé ?
Et non hélas. Le redémarrage est chaotique, l’éclairage vacille, l’appareil s’éteint et se rallume. Une vraie catastrophe !

Marantz 2252

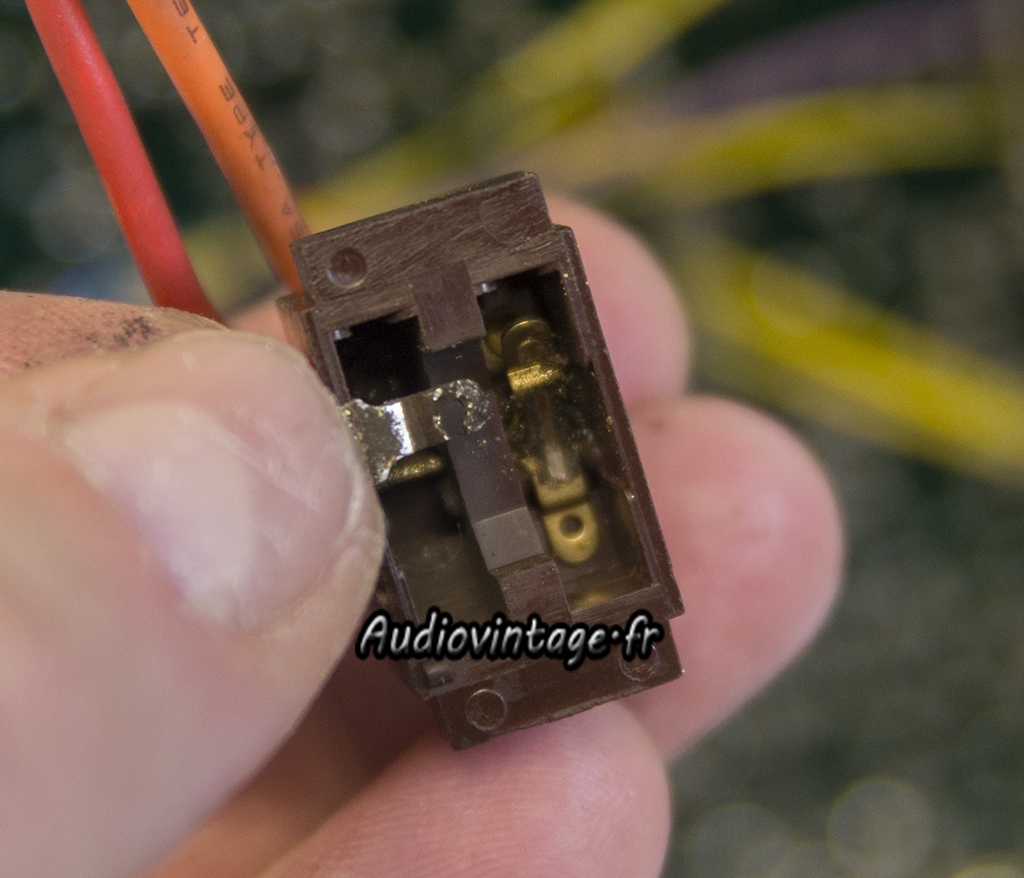

Voici le coupable. L’interrupteur on/off. Un des contacts est complètement « rongé». Inutile de nettoyer quoi que ce soit ici. C’est mort.

Marantz 2252

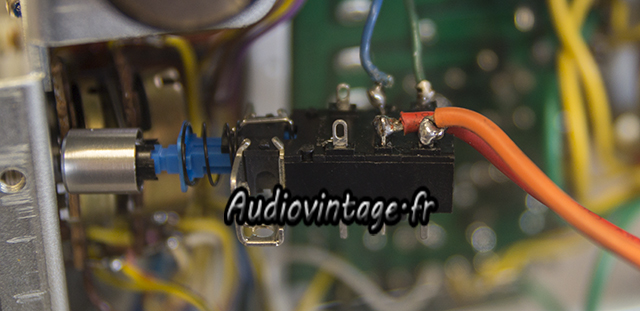

Montage d’un interrupteur neuf. Le bouton chromé a également été remplacé car le bout de l’interrupteur d’origine est différent de celui qui le remplace.

Marantz 2252

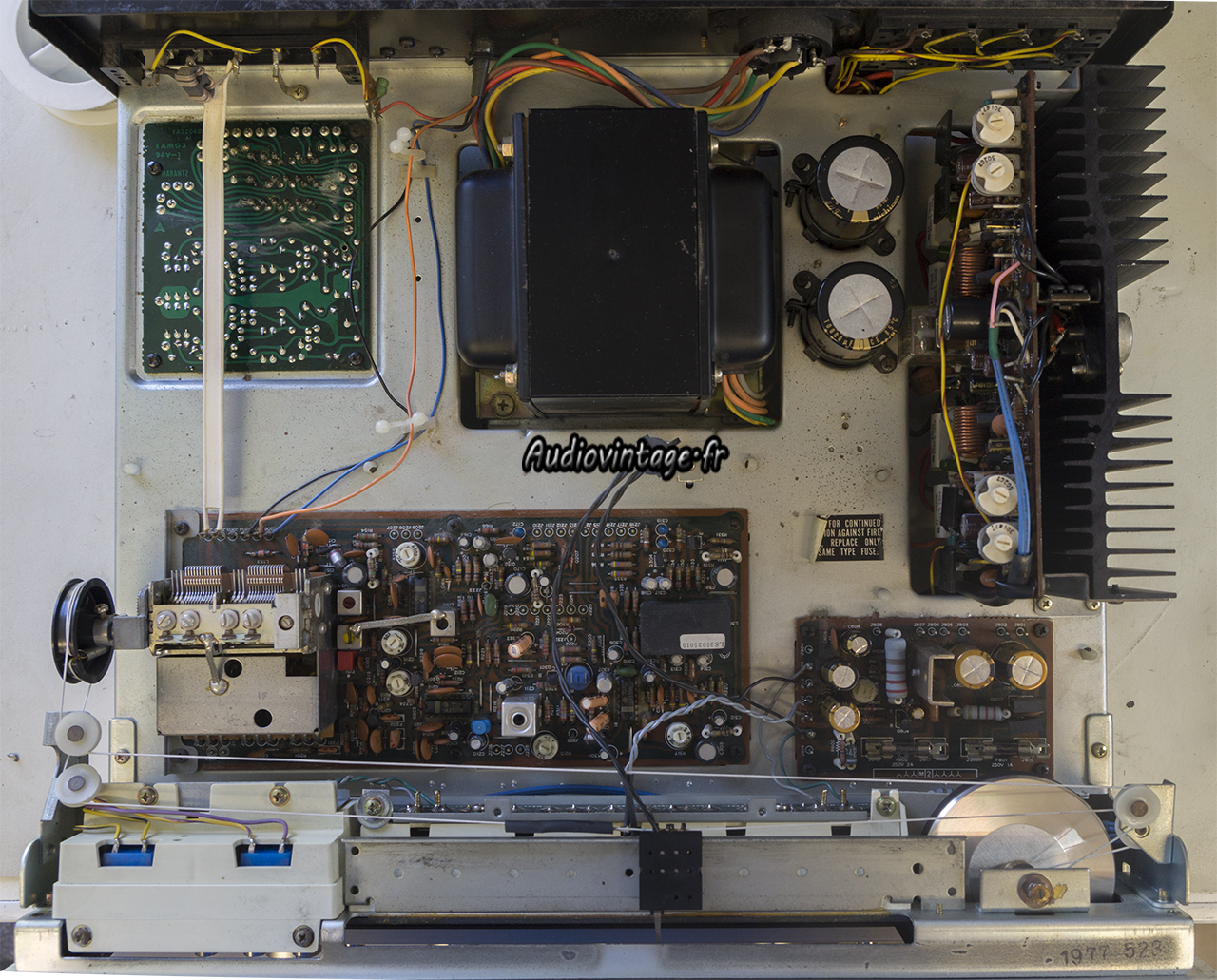

L’appareil est nettoyé complètement, avec un gros travail sur les commandes, il est ensuite réglé (bias,offset,alim) et il passe au banc de mesure.

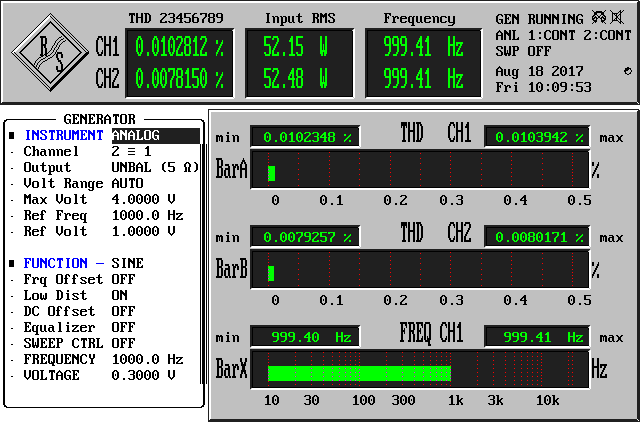

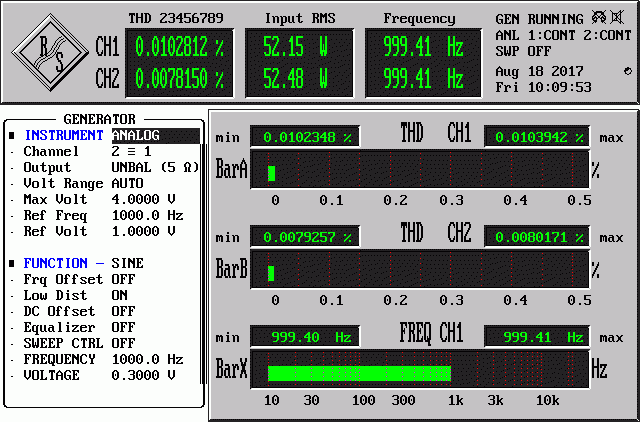

Distorsion relevée à puissance nominale sous 8 ohms.

Marantz 2252
Distorsion relevée à 2x3watts en sortie, entrée phono.

Marantz 2252
Réponse en fréquence à 2x1w en sortie, entrée Aux.

Marantz 2252
Même chose, mais entrée phono cette fois-ci.

Marantz 2252
Marantz 2252
Marantz 2252

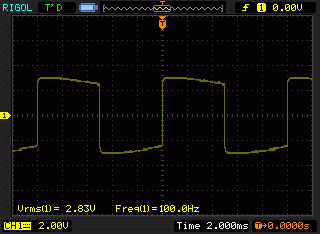

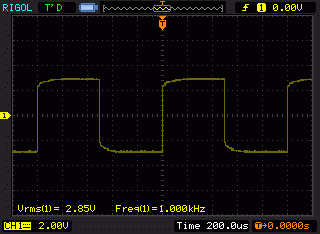

Signal carré à 100hz, 1khz et 10khz.

Marantz 2252
Temps de montée à 10khz.

Marantz 2252
Marantz 2252

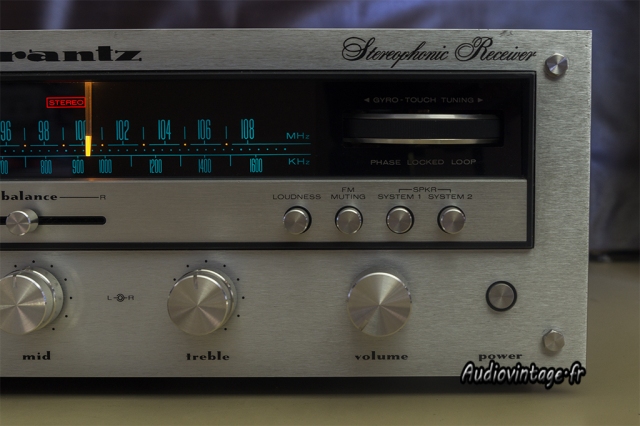

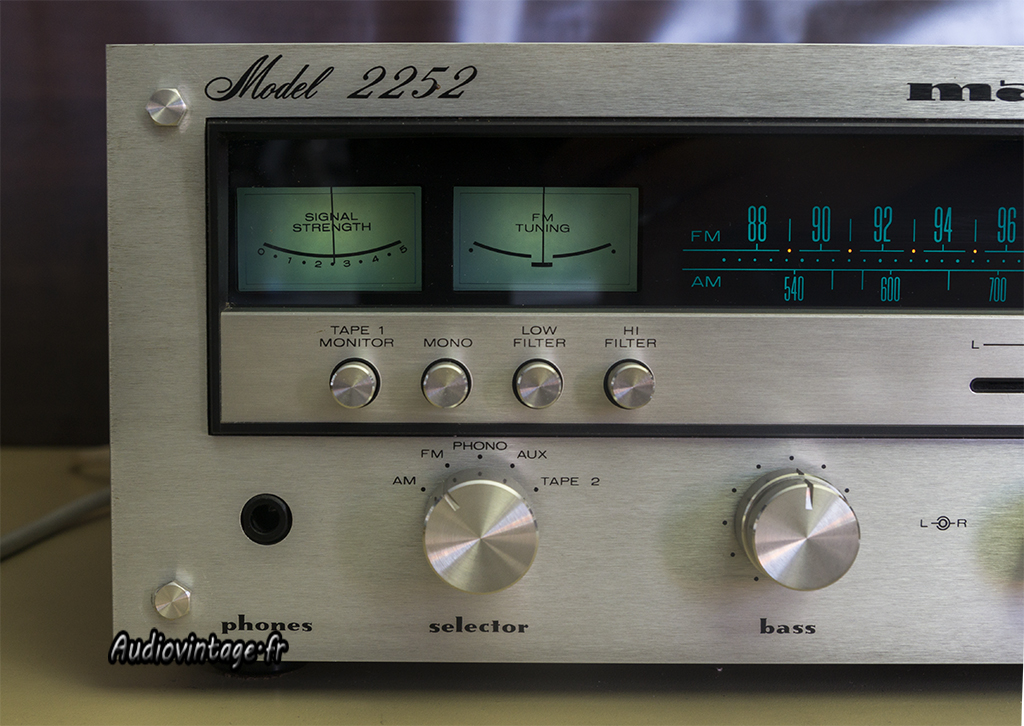

Détails.
L’éclairage est entièrement revu ou presque. Ici, j’utilise des ampoules (pas des leds). Les valeurs originales de tension et d’intensité sont parfaitement respectées.

Marantz 2252

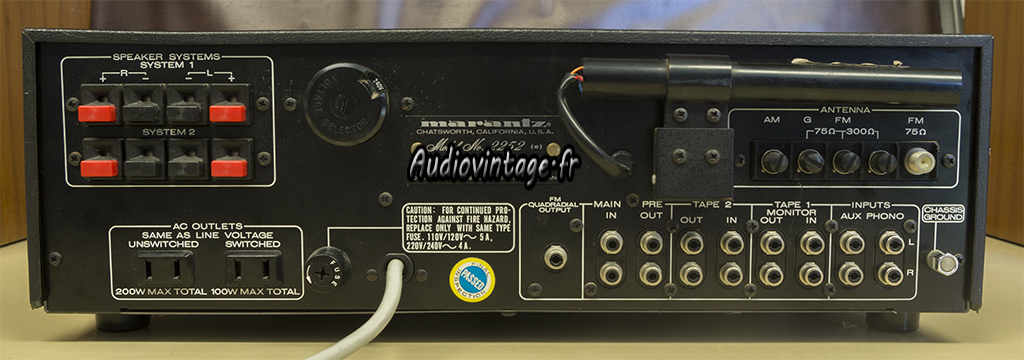

Connectique.
