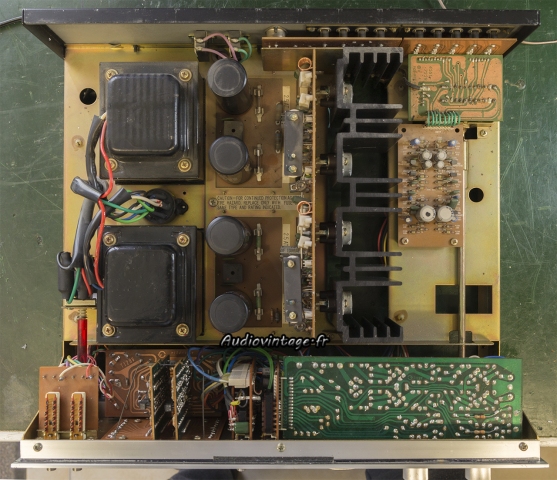

Compte rendu de révision d’un très bel exemplaire d’Harman Kardon A 402.

Harman Kardon A 402
Harman Kardon A 402

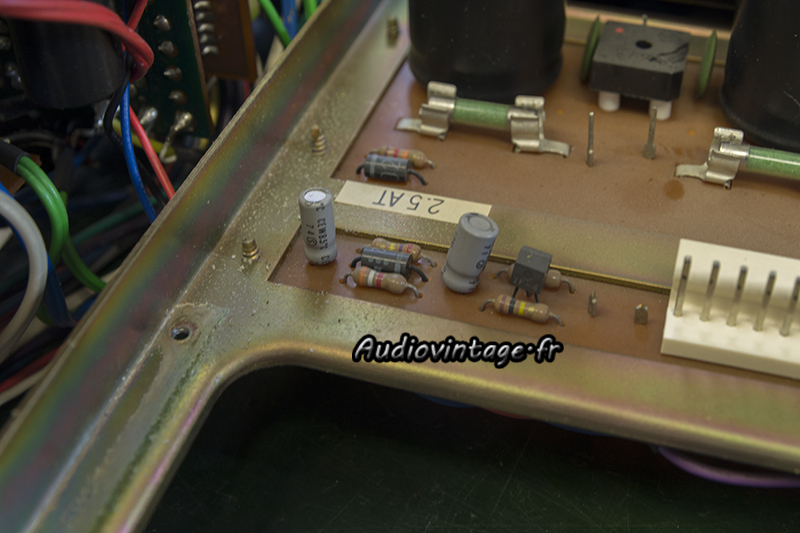

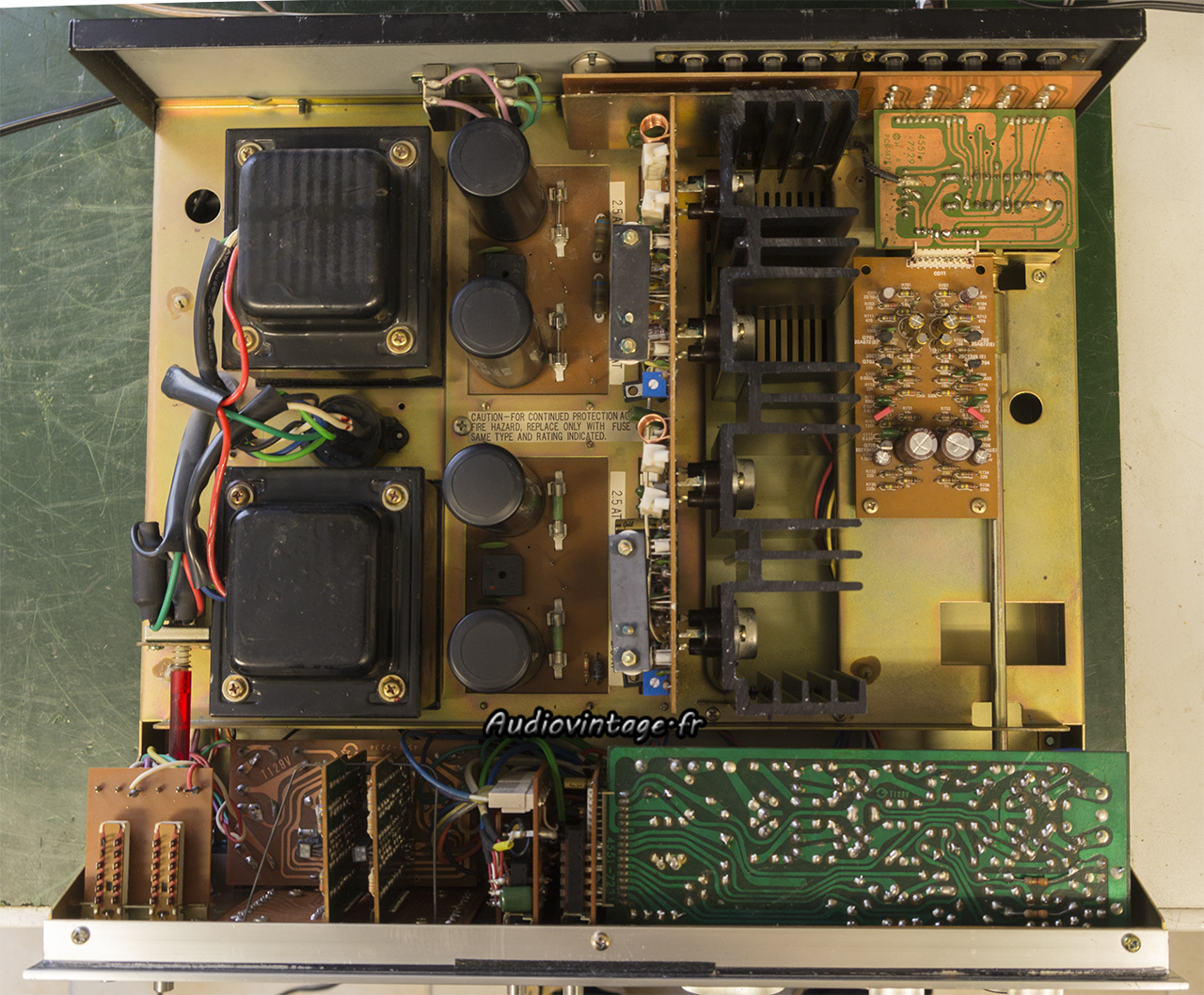

Cet appareil a déjà eu droit à une intervention passée. L’ampoule d’éclairage du bouton de mis en route a été remplacée (et elle est claquée de nouveau), deux fusibles de valeur inadéquates sont présents, le circuit phono a eu droit à des « straps » pour éviter les mauvais contacts (inutiles, mais nous verrons cela plus tard).

Harman Kardon A 402

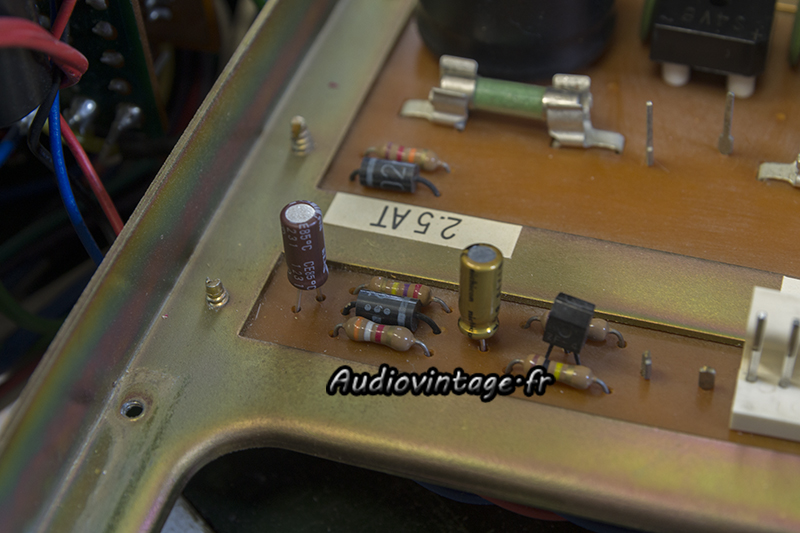

Gros plan sur une des résistances réglables de bias. Très oxydées, à remplacer.
Comme souvent, ce A 402 présente également des soucis de contacts dans les commandes.

Harman Kardon A 402
Le circuit de tonalité.

Harman Kardon A 402

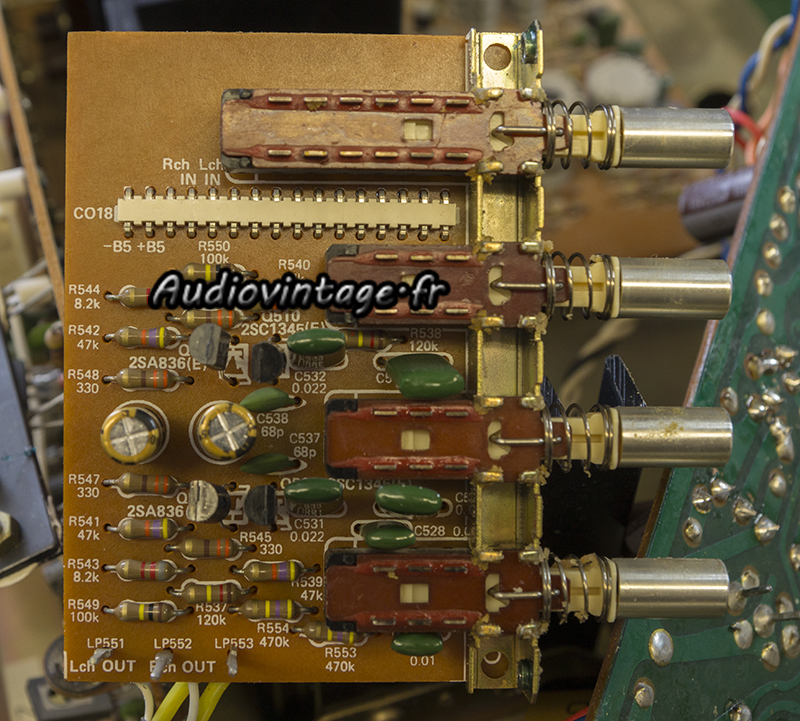

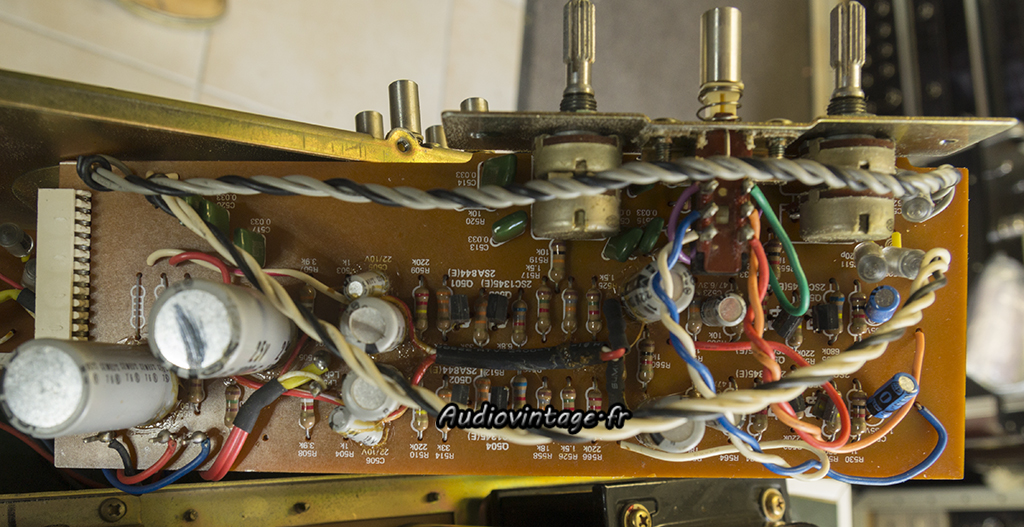

Il reçoit des condensateurs chimiques et des transistors neufs. Les commandes sont nettoyées, tout comme le connecteur visible à gauche.

Harman Kardon A 402

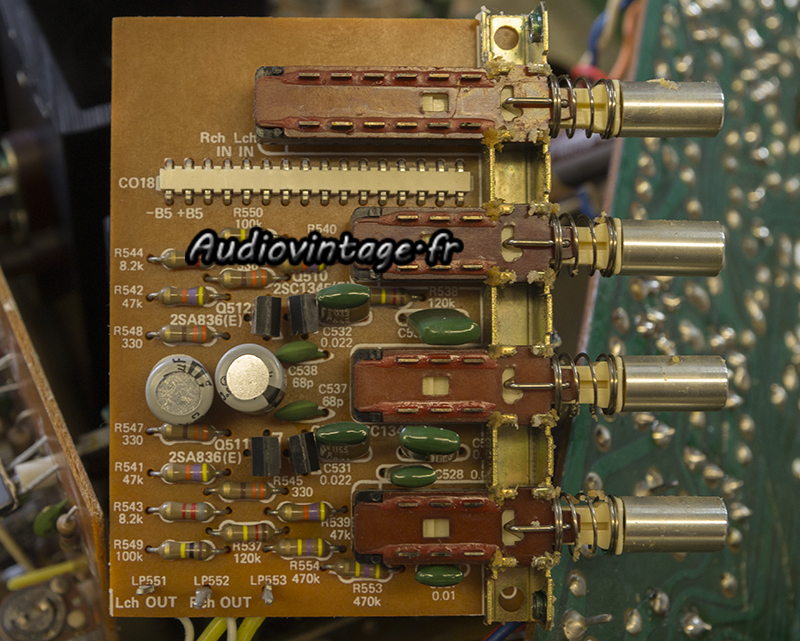

Le circuit filtre.

Harman Kardon A 402
Nouveaux condensateurs et transistors.

Harman Kardon A 402

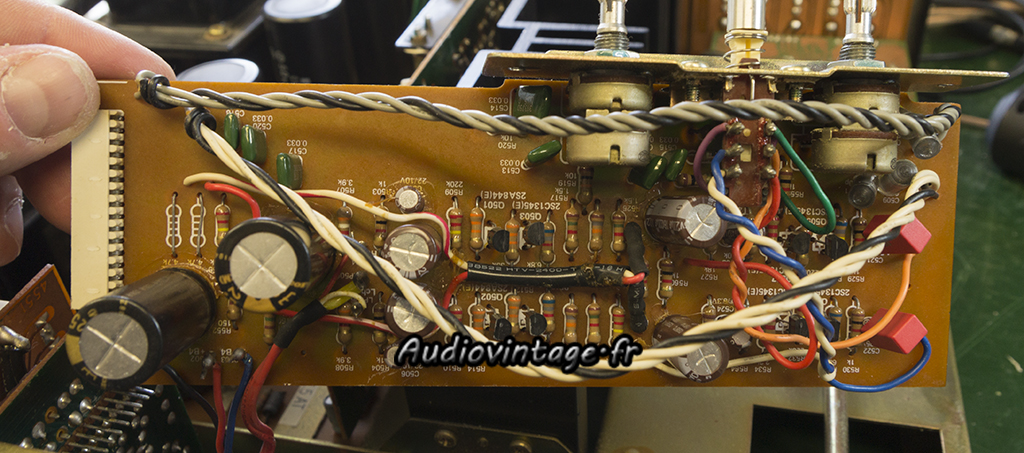

Le circuit phono et ses « straps ».

Harman Kardon A 402

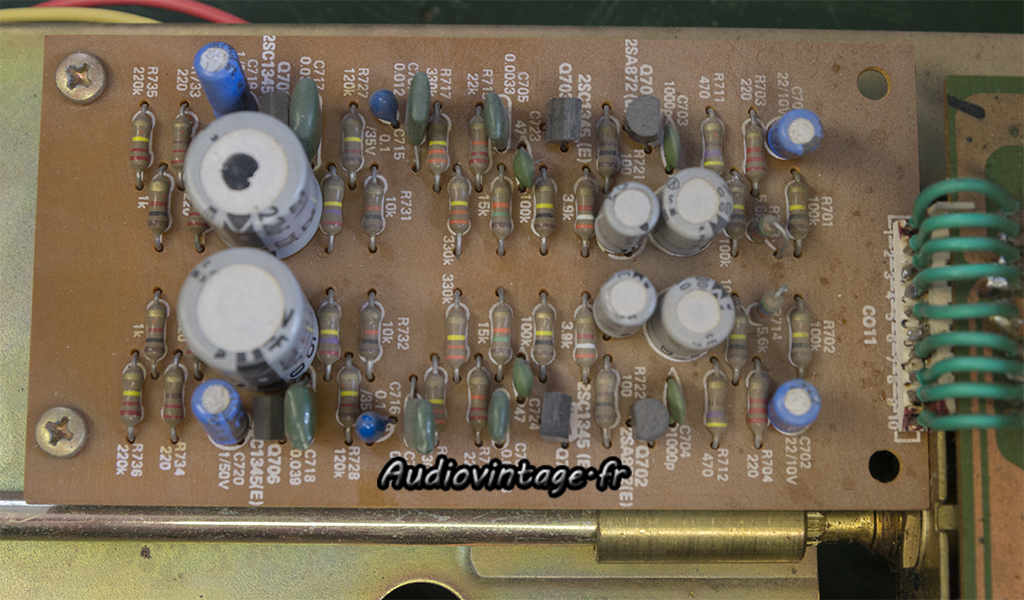

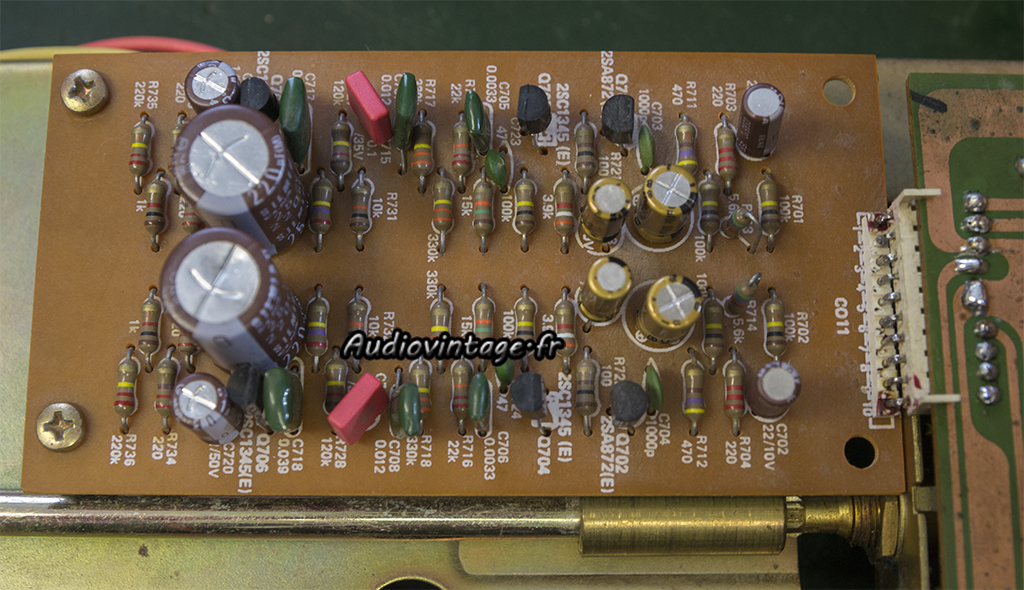

Condensateurs chimiques neufs ainsi que quatre transistors.

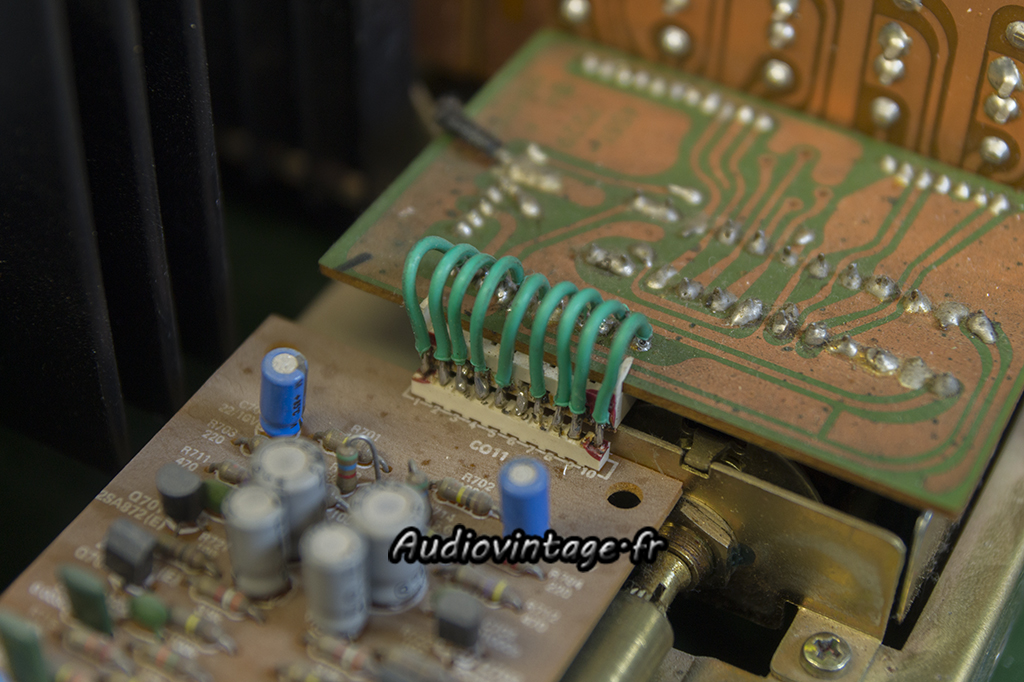

Les straps sont supprimés, ils sont inutiles. Un bon nettoyage mécanique du connecteur est suffisant, surtout que ce n’est pas celui-ci qui est problématique ici mais celui qui relie le circuit d’entrée au reste (démonté et nettoyé bien sûr).

Harman Kardon A 402
Harman Kardon A 402
Harman Kardon A 402
Harman Kardon A 402
Les circuits « main rectifier « et « sub rectifier » ont aussi droit à quelques soins.

Harman Kardon A 402

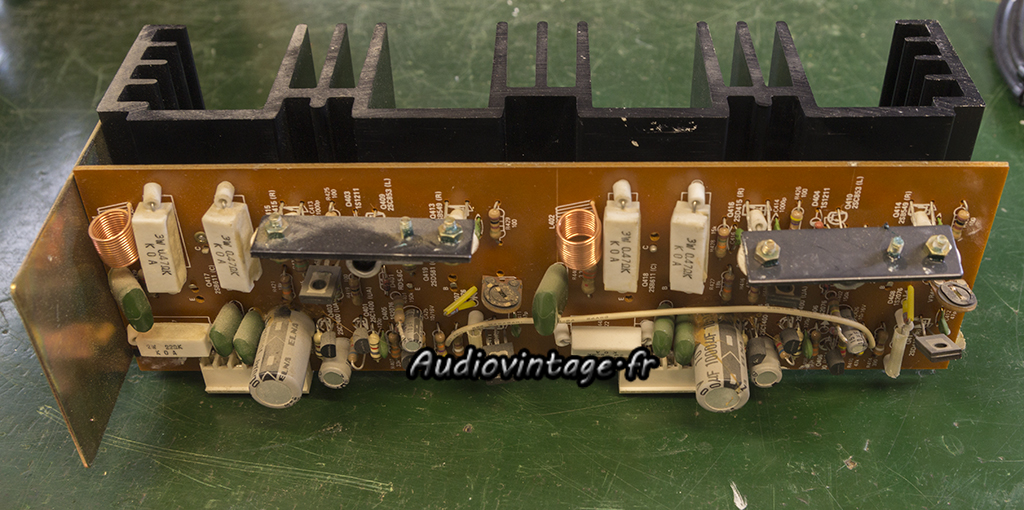

Le bloc de “puissance”.
Harman Kardon A 402

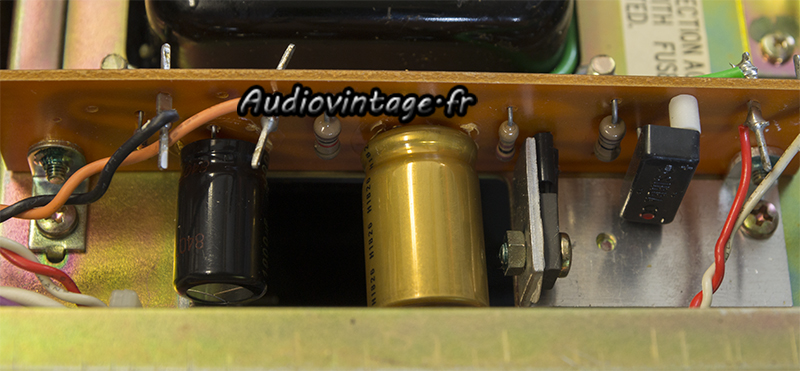

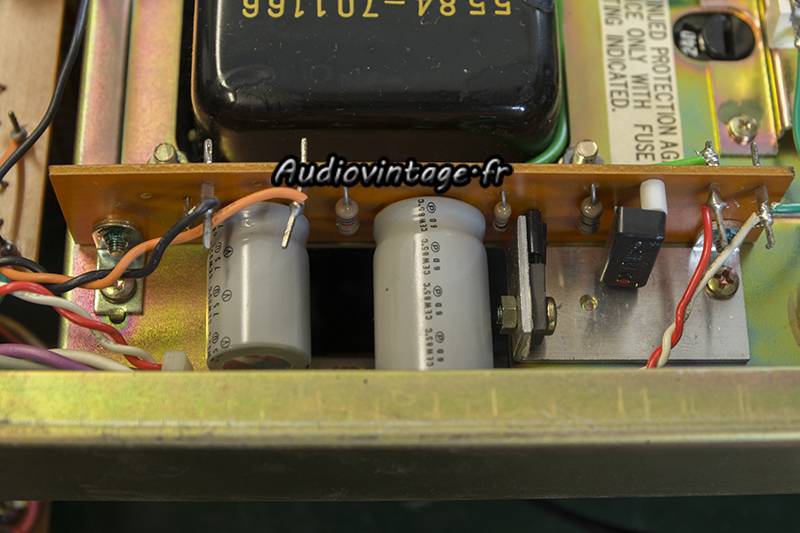

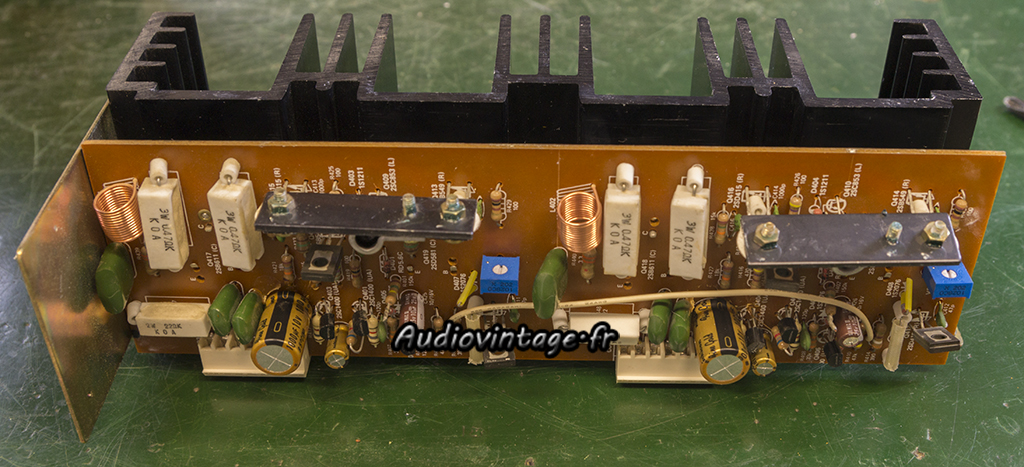

Condensateurs chimiques neufs tout comme les résistances ajustables de bias.

Harman Kardon A 402

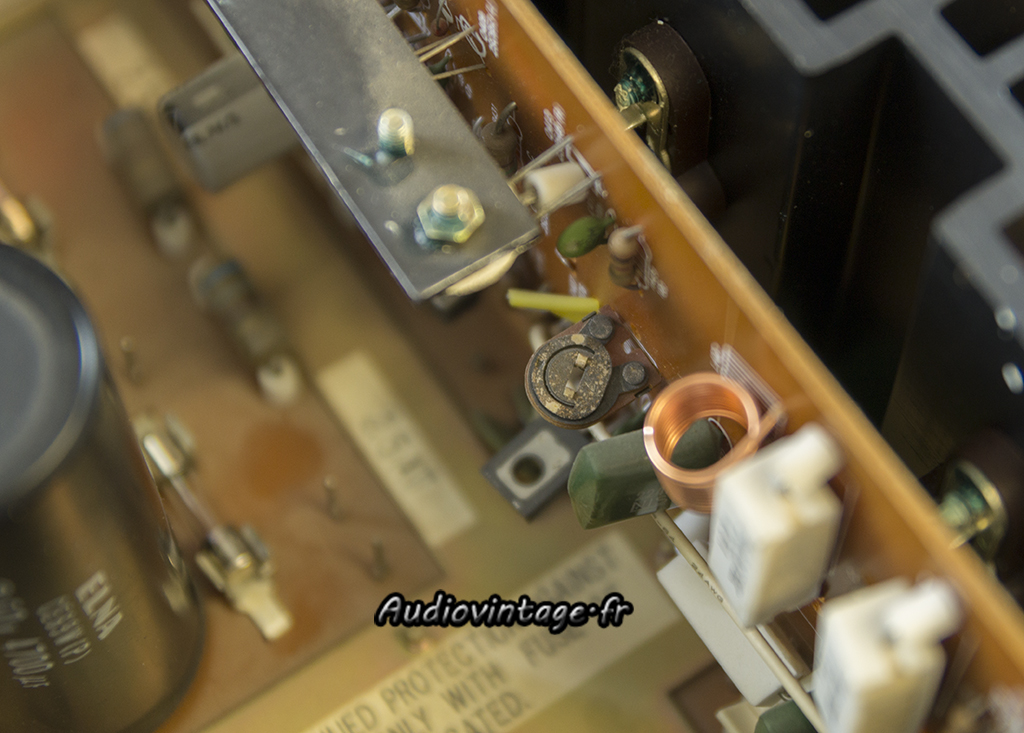

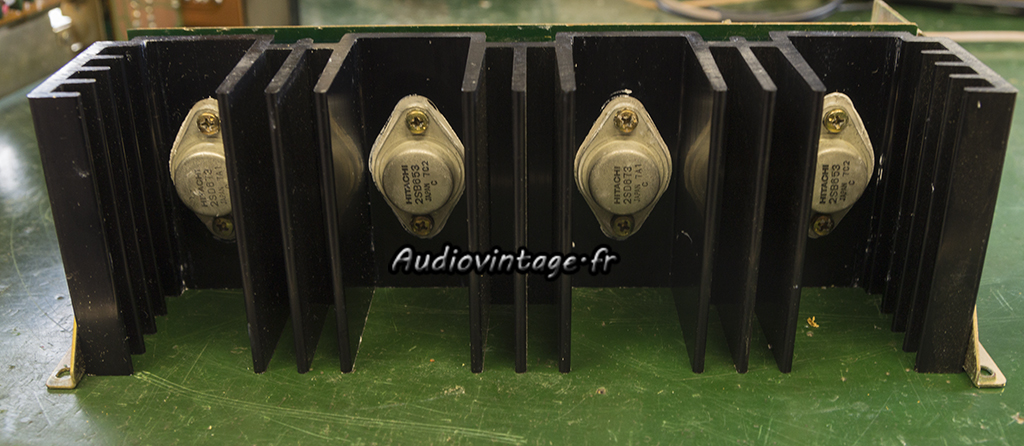

Graisse fraîche et micas neufs.

Harman Kardon A 402
Bias réglé, commandes nettoyées, ampli passé en 240v, ampoule du bouton transparent remplacée par un montage led+diode+résistance.

Harman Kardon A 402

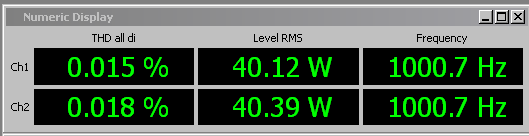

Distorsion à puissance nominale sous 8 ohms.

Harman Kardon A 402
Réponse en fréquence sous 8ohms (1w à 1khz) entrée aux.

Harman Kardon A 402
Rapport signal/bruit sous 8ohms (30w à 1khz) entrée aux, pondération A.

Harman Kardon A 402

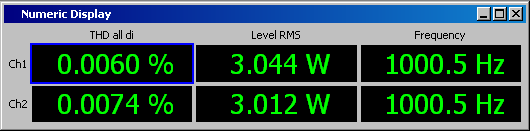

Distorsion à 2x3w sous 8 ohms, entrée phono.

Harman Kardon A 402

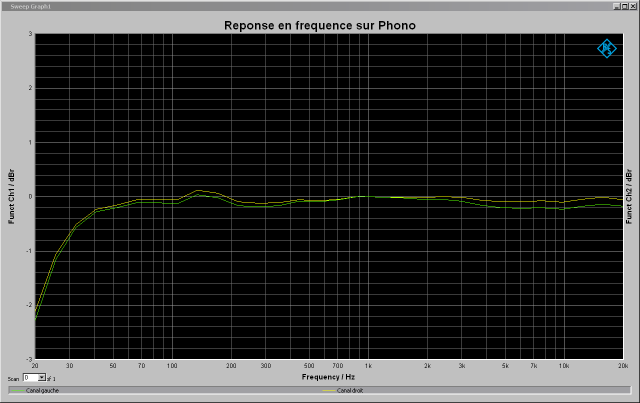

Réponse en fréquence sous 8 ohms (1w à 1khz), entrée phono.

Harman Kardon A 402
Rapport signal/bruit sous 8 ohms (30w à 1khz), entrée phono, pondération A.

Harman Kardon A 402
Harman Kardon A 402
Harman Kardon A 402
Harman Kardon A 402

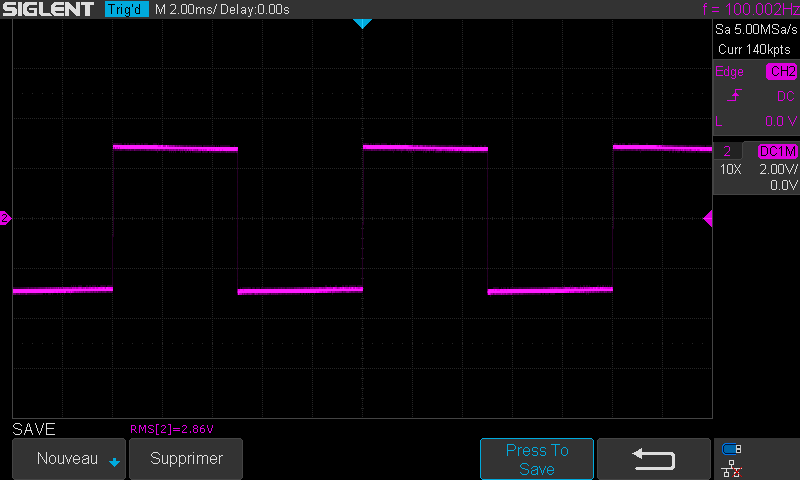

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Tout ça à environ 1w en sortie sous 8 ohms.

Harman Kardon A 402

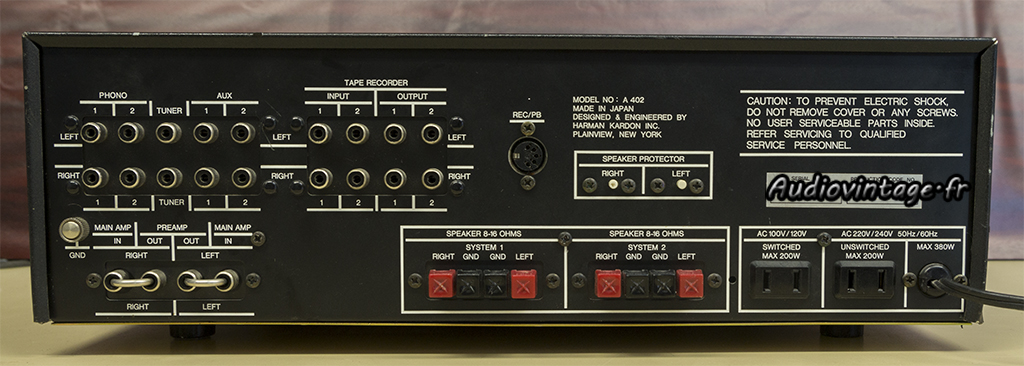

Connectique.
