Le Quad FM 3 accompagnait l’amplificateur Quad 303 et le préampli Quad 33. Révision et mesures de ce petit tuner.

Quad FM 3

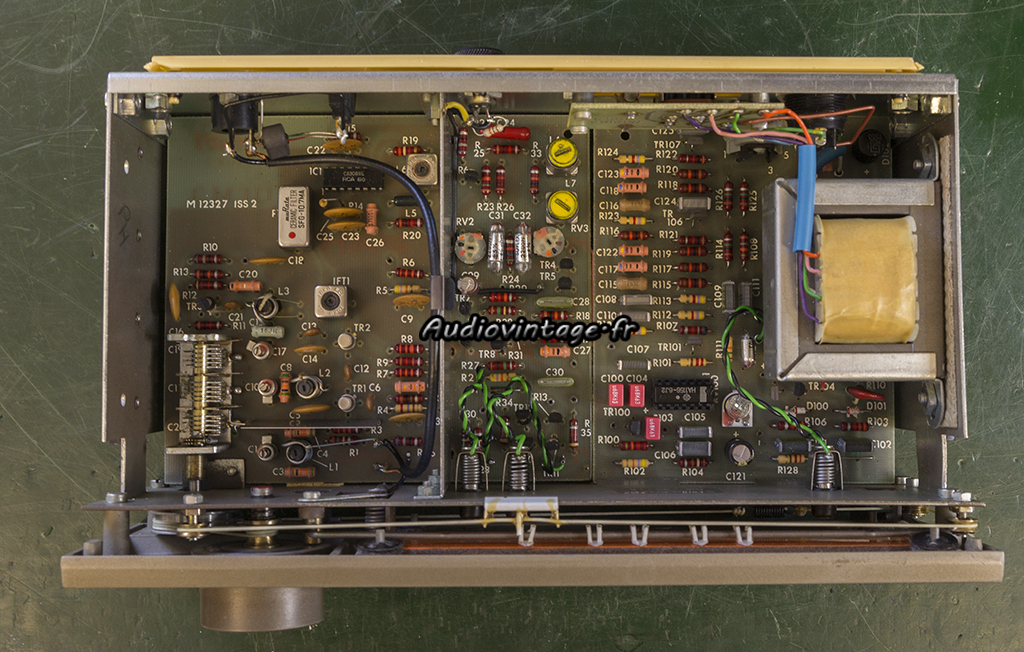

Il fonctionne. L’aiguille est bien décalée par rapport à la station reçue, il aura droit à un léger alignement.

Quad FM 3

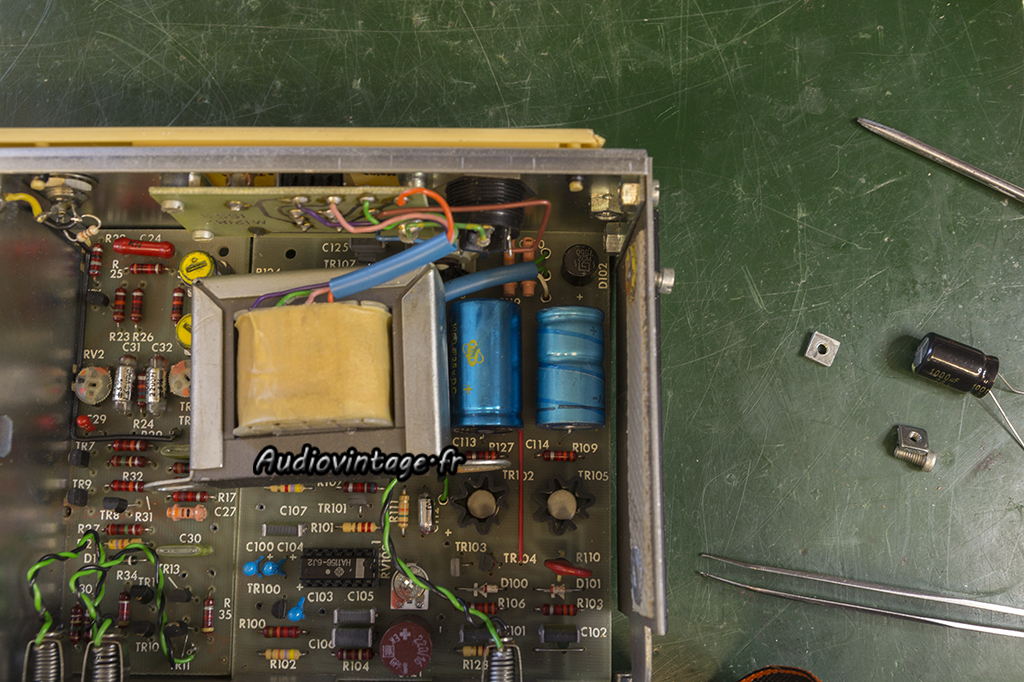

Sous le transfo, les condos.

Quad FM 3

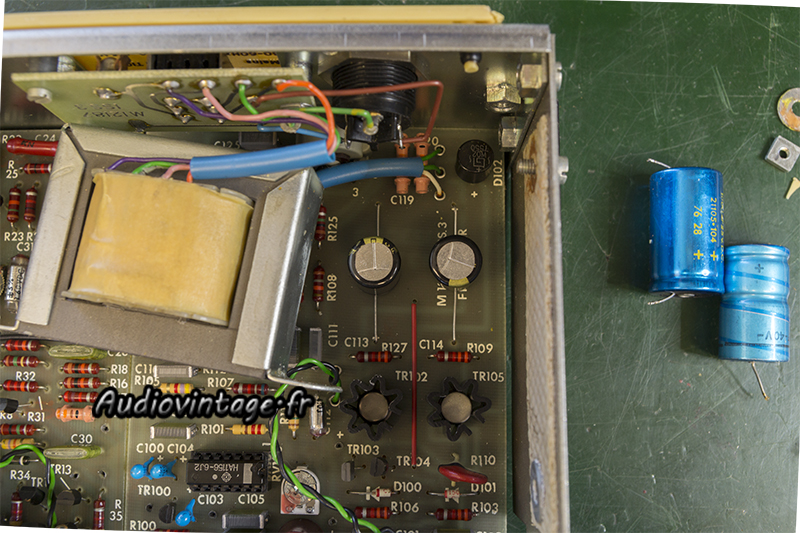

Remplacés.

Quad FM 3
Les autres chimiques, y compris tantales sont également changés. Les petites valeurs font désormais place à des Wima MKS2.

Panasonic VP-8194A

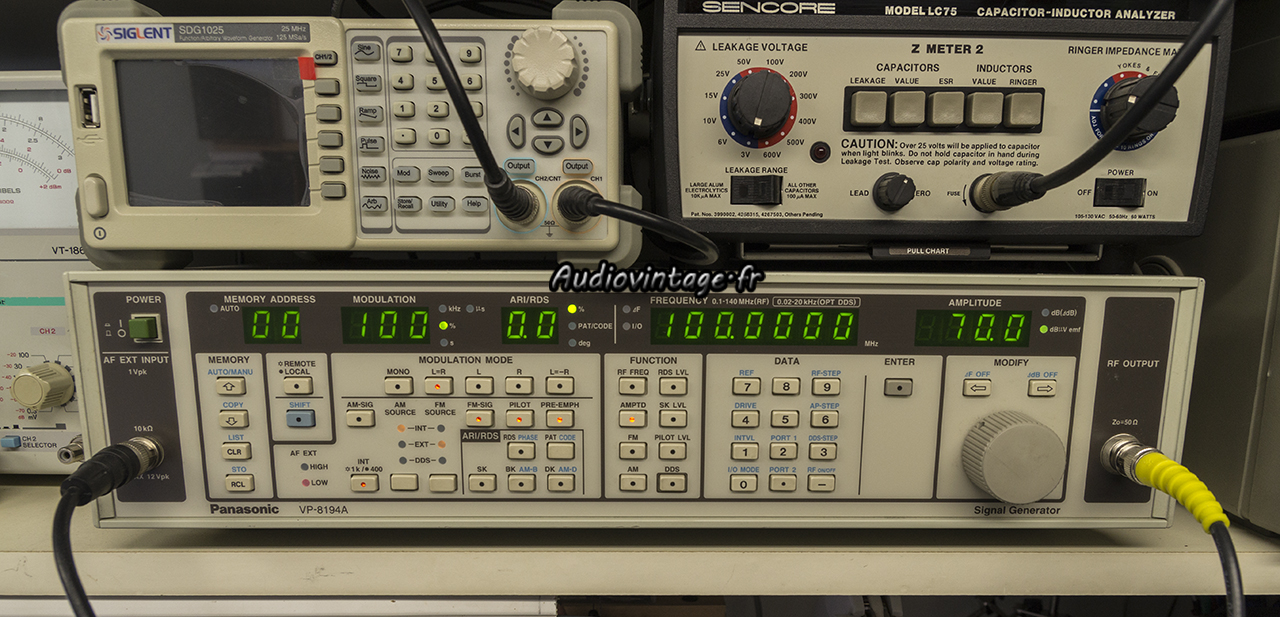

L’outil principal me servant à aligner les tuners est un Panasonic VP-8194A.
Sur la photo, il est actuellement configuré en stéréo, sur 100Mhz, avec un niveau de sortie de 70dBµV.
Du connecteur jaune 50 ohms à droite, part un câble BNC relié à un balun DIY afin de le connecter aux entrées antennes 300 Ohms des tuners.
Ce Balun introduit une légère perte, non définie mais existante.

A gauche, le câble BNC qui sort du Panasonic est relié au générateur du Rohde & Schwarz UPV (actuellement en pause, d’où la loupiote « low » allumée).
En effet, pour faire des mesures « poussées », je ne vais pas utiliser le générateur BF du Panasonic mais utiliser les capacités du R&S. Le générateur FM se bornera donc à moduler ce qui sort du R&S.

Enfin, la sortie du tuner est reliée à la section analyseur du Rohde & Schwarz.

Quad FM 3

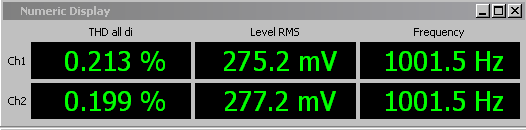

Distorsion en FM mono. Le Panasonic est réglé sur 98Mhz (tout comme le tuner bien sûr), 70dBµV.

Quad FM 3

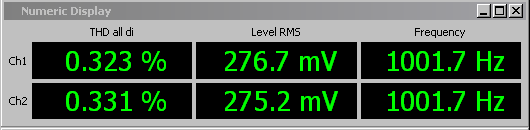

Même chose mais en stéréo cette fois.

Quad FM 3

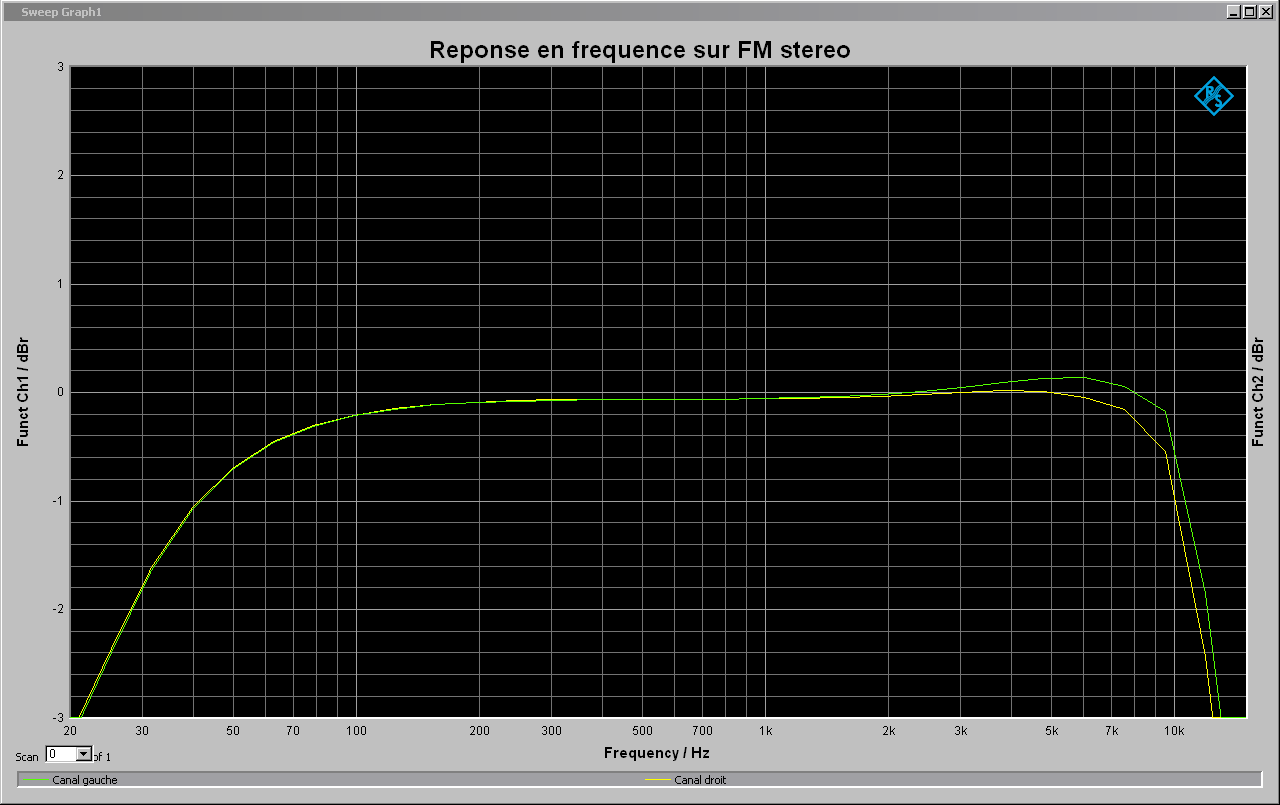

Réponse en fréquence en stéréo. Le générateur est toujours sur 98Mhz. Le signal est modulé fortement, 90dBµV.

Quad FM 3
Rapport signal/bruit en mono (en haut) et en stéréo (en bas), toujours à 98 Mhz et 80dBµV.
Le filtre IEC est activé pour cette mesure.
Le niveau de sortie du FM 3 est bas, les résultats ne sont donc pas extraordinaires.

Quad FM 3
Pour terminer, la séparation des canaux en FM stéréo, 98Mhz, 80dBµV, signal de 1khz modulé.
39.2dB pour 40dB attendu, on est bon.

Quad FM 3

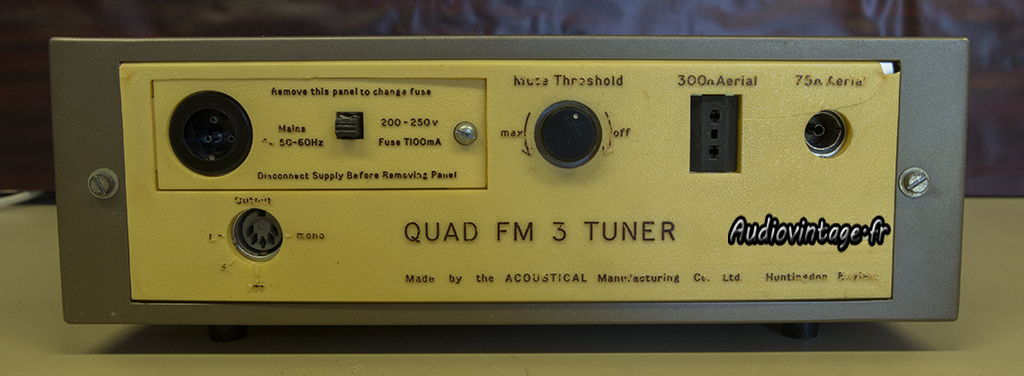

Connectique.
