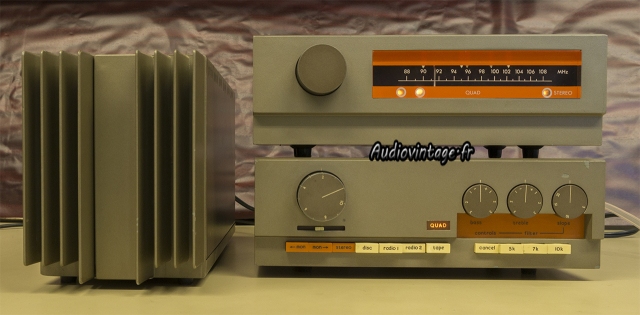

Faisant partie du trio 303/33/FM 3, ce bloc de puissance est arrivé en panne.
Compte rendu de restauration de la bête.

Quad 303

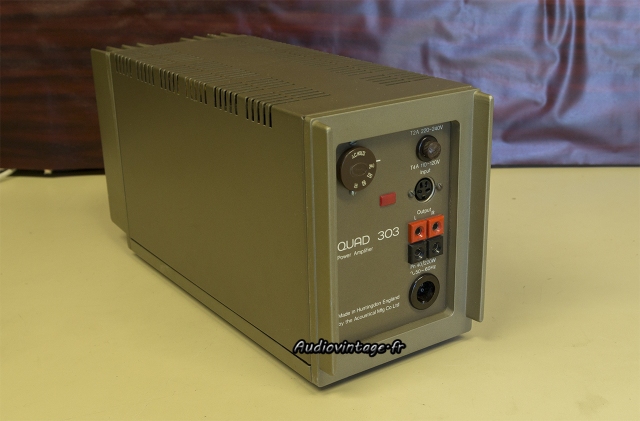

Un peu de poussière en effet, mais ce n’est pas le plus ennuyeux. Il est en panne sur son alimentation.

Quad 303

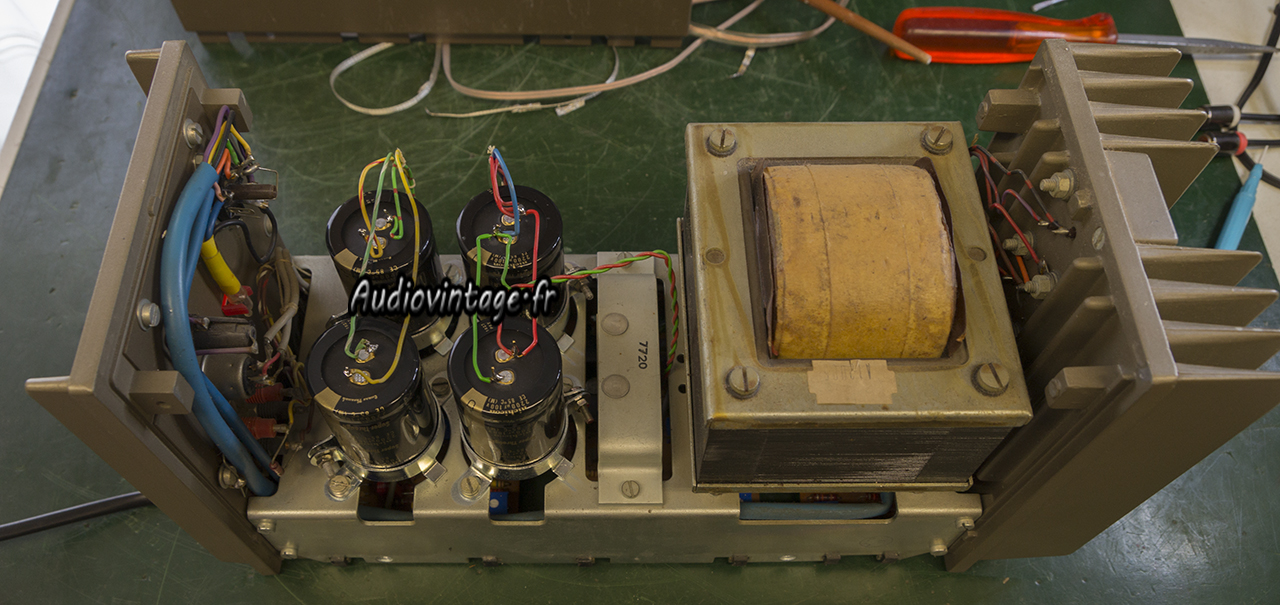

Au-dessus, les condensateurs n’ont pas éclos 🙂 Ils ne déversent donc pas encore avec amour leur électrolyte dans l’appareil. Je ne vais pas attendre que cela arrive.

Quad 303

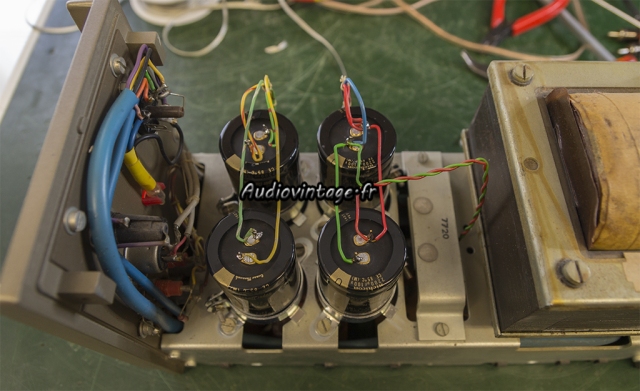

Quatre beaux Nichicon Super Through prennent place, montés sur des supports à leur mesure.

Quad 303

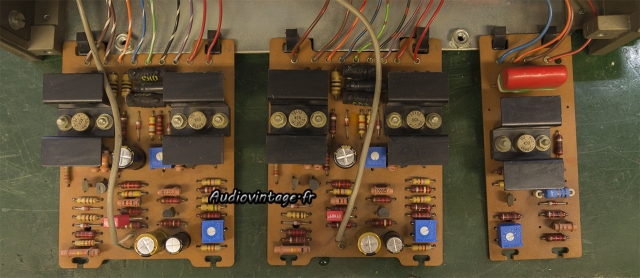

Les deux circuits drivers et le circuit d’alimentation reçoivent des condensateurs et des résistances ajustables neuves. Le circuit d’alimentation est réparé.

Quad 303
Le tout est remonté après réglage de l’alimentation, des bias, et des points milieu.

Quad 303

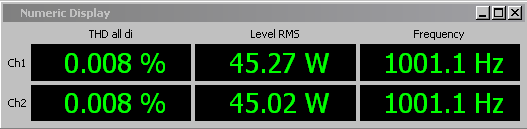

Distorsion à puissance nominale sous 8 ohms.

Quad 303
Réponse en fréquence sous 8 ohms (1w à 1khz).

Quad 303
Rapport signal/bruit sous 8 ohms (30w à 1khz), pondération A.

Quad 303
Quad 303
Quad 303
Quad 303

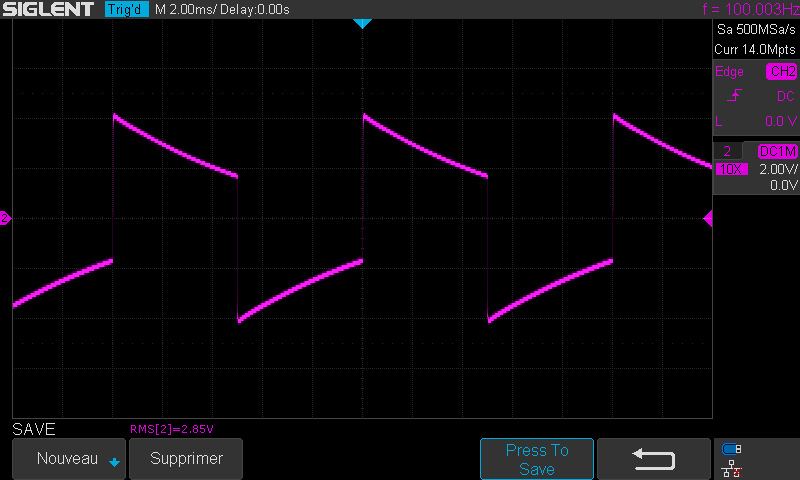

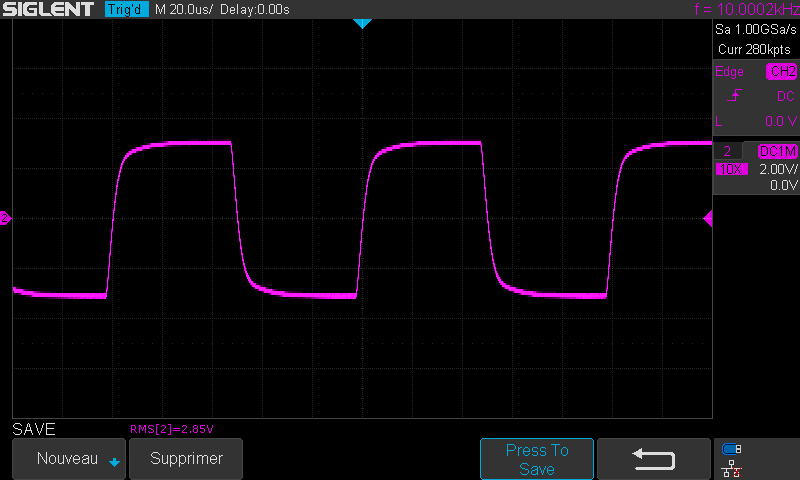

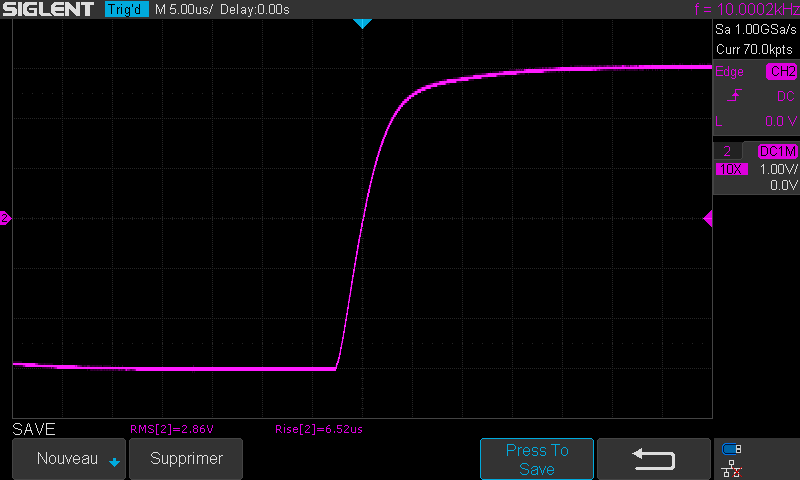

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Tout ça à 1w en sortie sous 8 ohms.

Quad 303

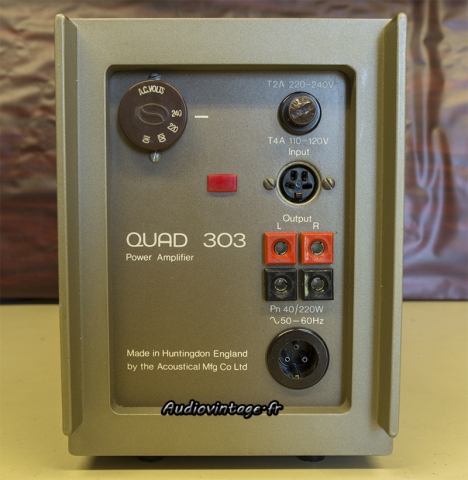

Connectique.

Quad 303
En famille !

Et si vous faisiez réparer et/ou réviser votre Quad ?
Audiovintage : réparation et révision de vos appareils !

2 réflexions sur « Quad 303 »

  1. DALLEMAGNE

    bjr
    je possède cet ensemble depuis les années 79 tout fonctionne rien ne crachote si un peu de dérive sur le tuner vu l’âge mais pas grave . Dois je le faire réviser changer les capas condos etc … ?je ne peux pas le comparer à des appareils révisés mais ceux ci sont ils meilleurs musicalement personne n’en parle vraiment !
    un commentaire de votre part ? merci
    cdt Alex

  2. Audiovintage Auteur de l’article

    Re-bonjour Alex, comme je l’ai déjà écrit suite à votre autre commentaire, les Quad 303, s’ils sont dans leur état d’origine, ont généralement des condensateurs en très mauvais état (dans certains exemplaires, ils fuient). Les résistances ajustables (tension d’alim, courant de repos, point milieu) sont souvent très oxydés et peuvent aussi provoquer des pannes “graves”.
    Le but n’est pas de le faire sonner mieux, le but est qu’il continu de sonner 🙂 Et tant qu’a faire, s’il sonne encore mieux qu’avant, c’est que du bénéfice.

    Thierry.
