Les très sympathiques propriétaires de ce bel exemplaire de receiver Marantz 2252B me l’ont déposé à l’atelier pour résoudre quelques soucis de fonctionnement et pour une bonne révision.

Marantz 2252B

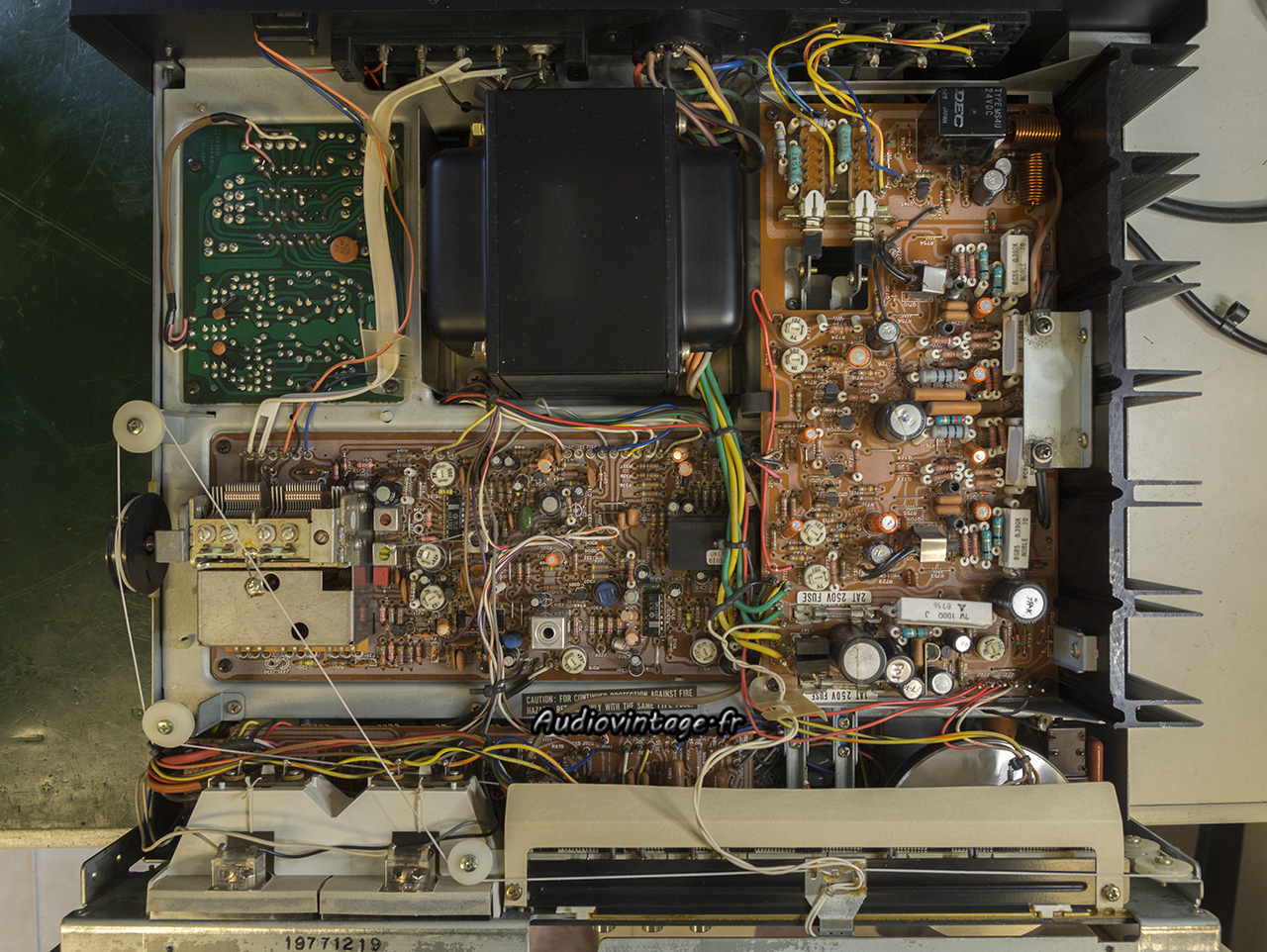

Il fonctionne, le propriétaire a remplacé les traditionnelles ampoules à incandescence par des leds.
Il y a de multiples mauvais contacts, dans les commandes, au niveau du relais, et l’aiguille « signal strength » à tendance à faire « l’essuie-glace » vitesse rapide ceci accompagné de la perte aléatoire de la réception FM. L’aiguille ne pointe d’ailleurs pas vraiment sur la fréquence de la station reçue.

Marantz 2252B

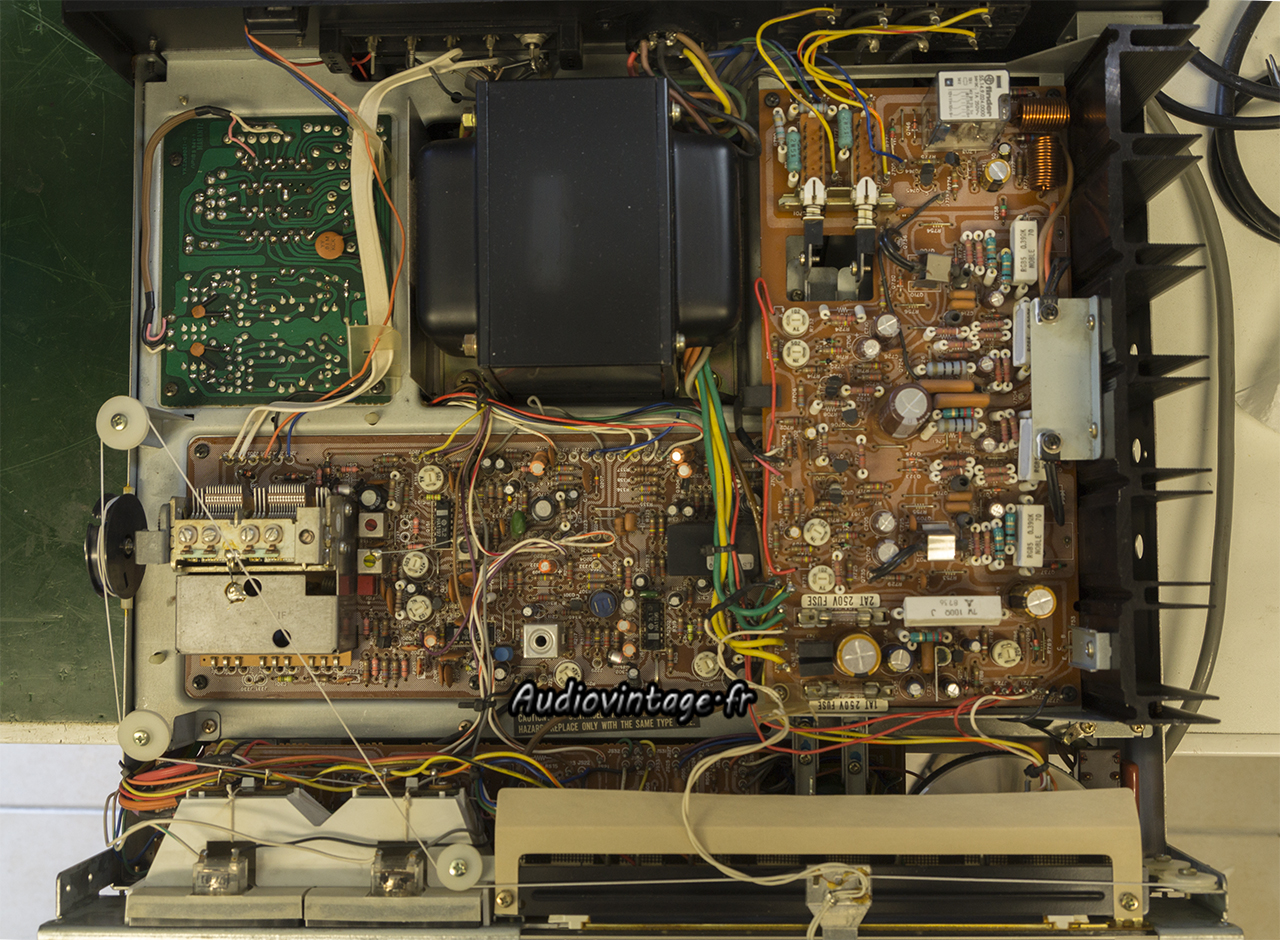

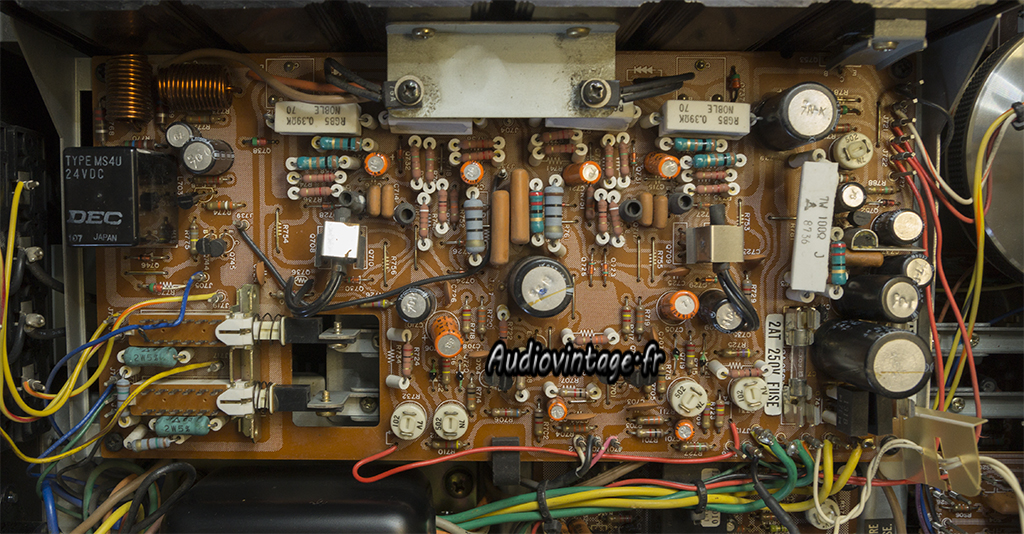

Le circuit principal. L’accessibilité est médiocre pour une bonne partie des composants sur toute cette série de receiver.

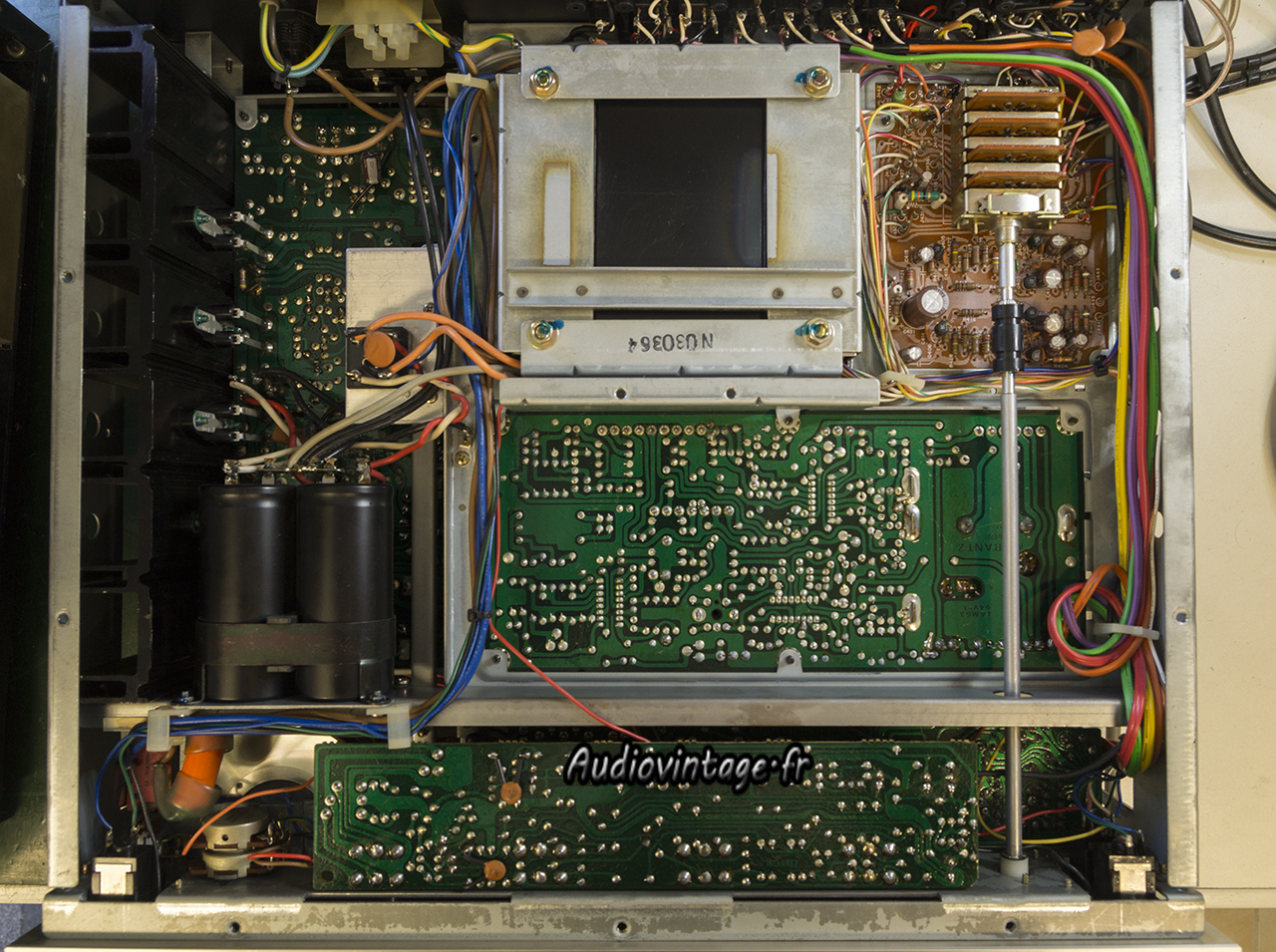

Dessous, il faut dessouder quelques fils, démonter les condensateurs de filtrage, le pont de diode, dévisser quelques vis, désengager les cames des sélecteurs en façade puis faire pivoter légèrement le circuit complet avec son radiateur.

Marantz 2252B

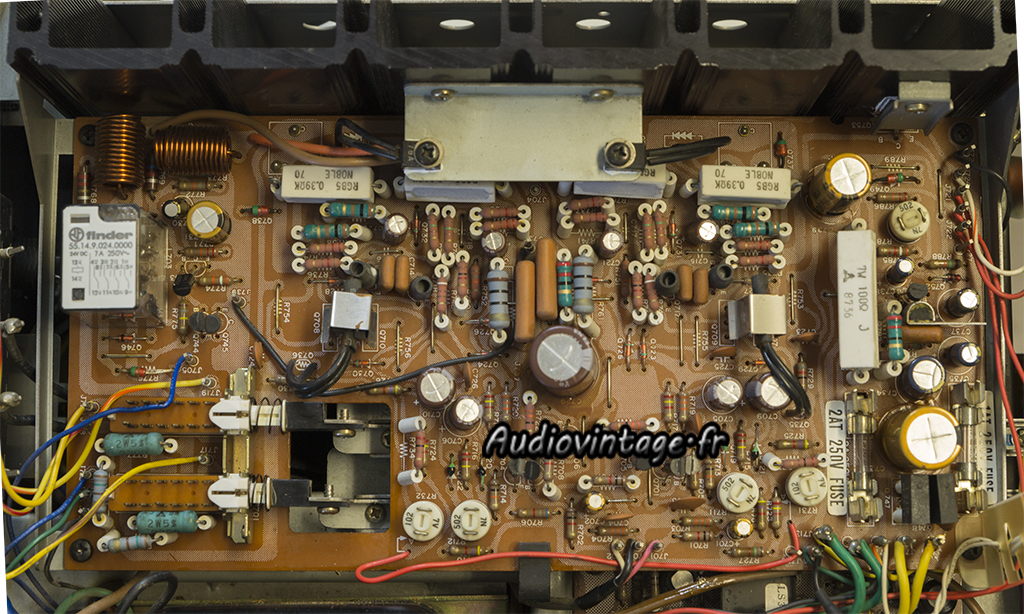

Le circuit voit tous ses condensateurs chimiques remplacés. Le relai est également remplacé. Toutes les graisses sont renouvelées (y compris sous les transistors de puissance), certaines soudures sont refaites. Le tout est ensuite remonté.

Marantz 2252B

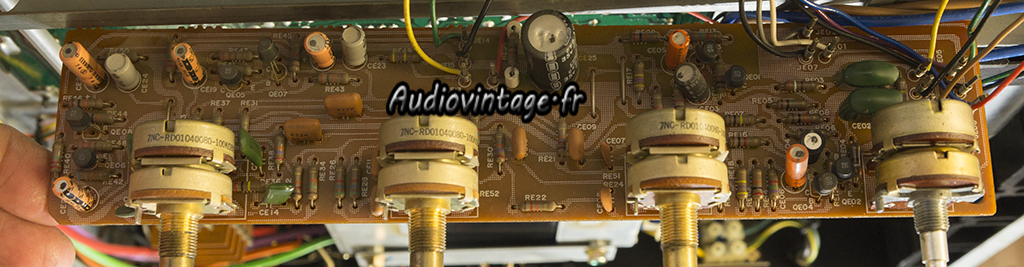

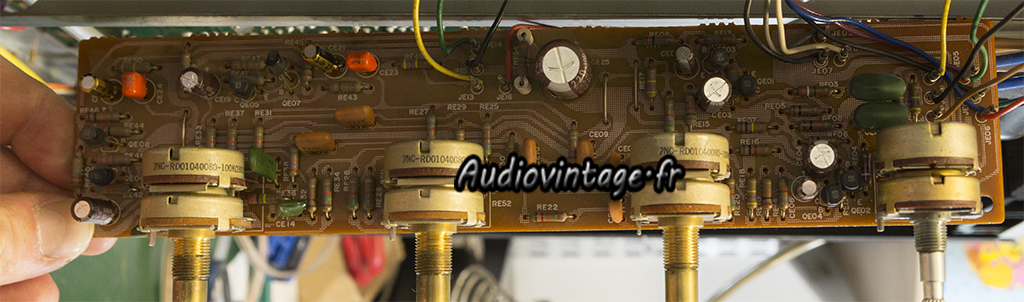

Le circuit de tonalité se démonte après avoir démonter la façade. Les fils sont court, c’est « limite » mais on peut retirer le circuit sans dessouder quoi que ce soit.

Marantz 2252B
Ici aussi condensateurs neufs. Les commandes sont également nettoyées.

Marantz 2252B

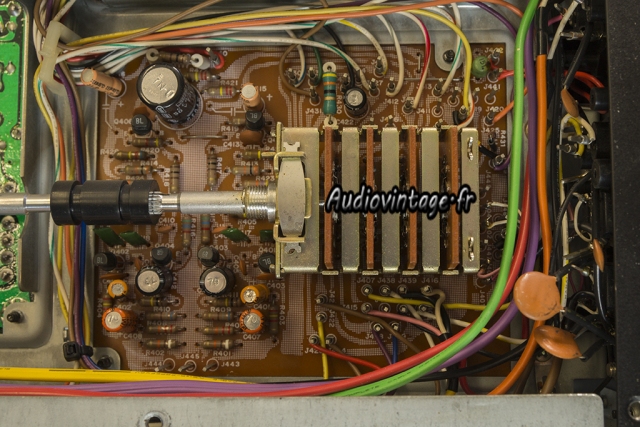

Le circuit phono et le sélecteur de source au plus proche des entrées.

Marantz 2252B

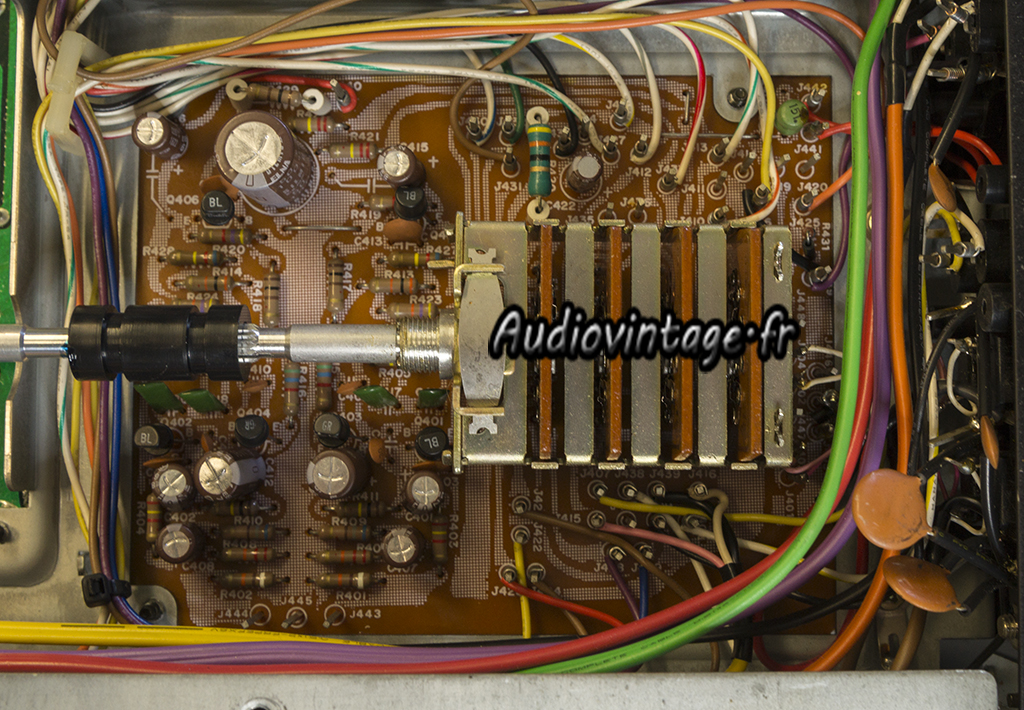

Le sélecteur est nettoyé (il en avait besoin !) et les condensateurs chimiques sont remplacés.

Marantz 2252B
Marantz 2252B
Le souci de vumètre (et de tuner FM) est résolu après une recherche laborieuse (mauvaise masse). La section FM est ensuite ré-alignée.
L’appareil est ensuite réglé (alimentation, bias et offset).

Marantz 2252B
Distorsion relevée à puissance nominale sous 8 ohms, entrée aux.

Marantz 2252B

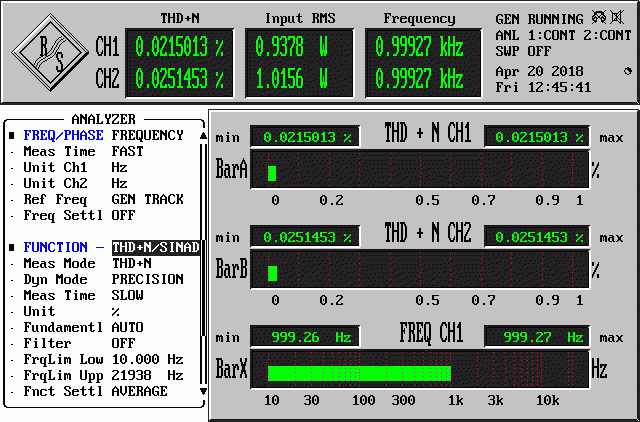

Distortion + bruit (dht+N) à 1w sous 8 ohms, entrée aux

Marantz 2252B
Réponse en fréquence (1w à 1khz sous 8ohms), entrée aux.

Marantz 2252B

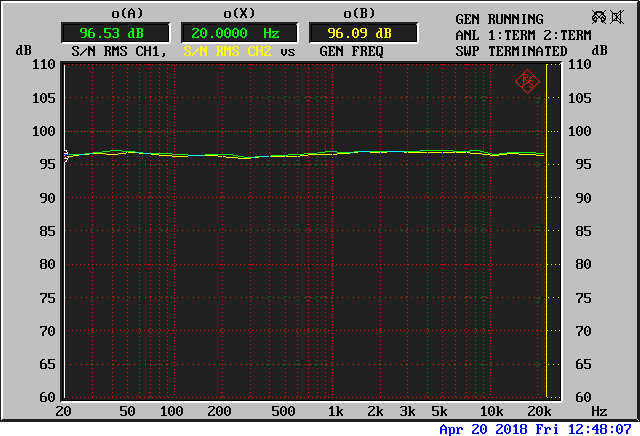

Rapport signal-buit (30w sous 8 ohms à 1khz), entrée aux.

Marantz 2252B
Distorsion relevée à 3w sous 8ohms, entrée phono.

Marantz 2252B
Distortion + bruit (dht+N) à 1w sous 8 ohms, entrée phono.

Marantz 2252B
Réponse en fréquence (1w à 1khz sous 8ohms), entrée phono.

Marantz 2252B

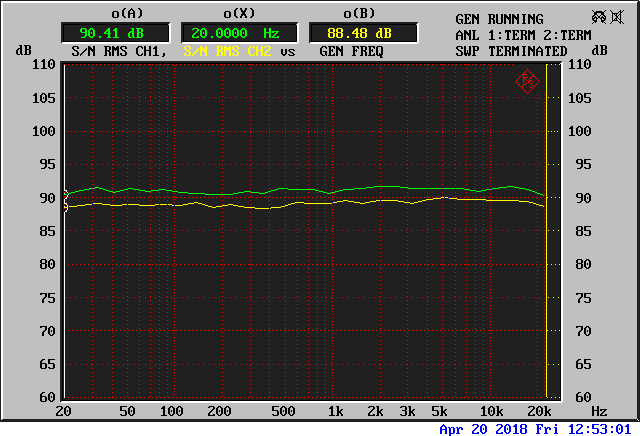

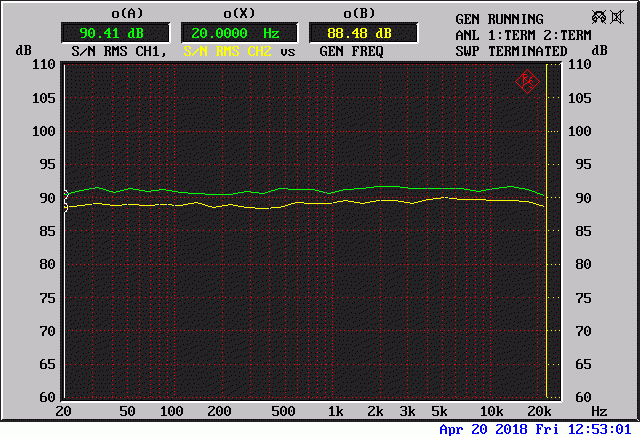

Rapport signal-buit (30w sous 8 ohms à 1khz), entrée phono.

Marantz 2252B
Marantz 2252B
Marantz 2252B
Marantz 2252B

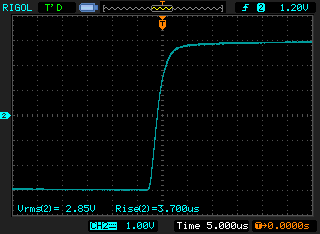

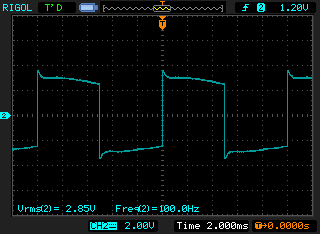

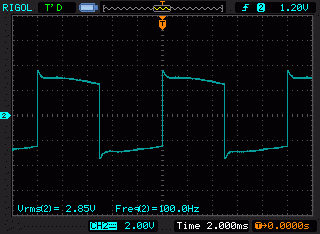

Signal carré à 100hz, 1khz et 10khz. Temps de montée à 10khz. Le tout à 1w en sortie sous 8 ohms.

Marantz 2252B

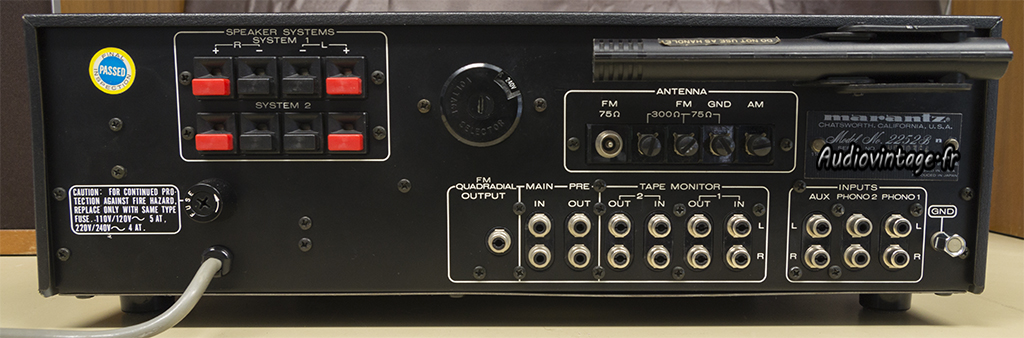

Connectique.
