Aujourd’hui, le bloc de puissance anglais connu de tous, le Quad 405.

Quad 405
Il est dans son jus, un essai rapide confirme son fonctionnement.

Quad 405

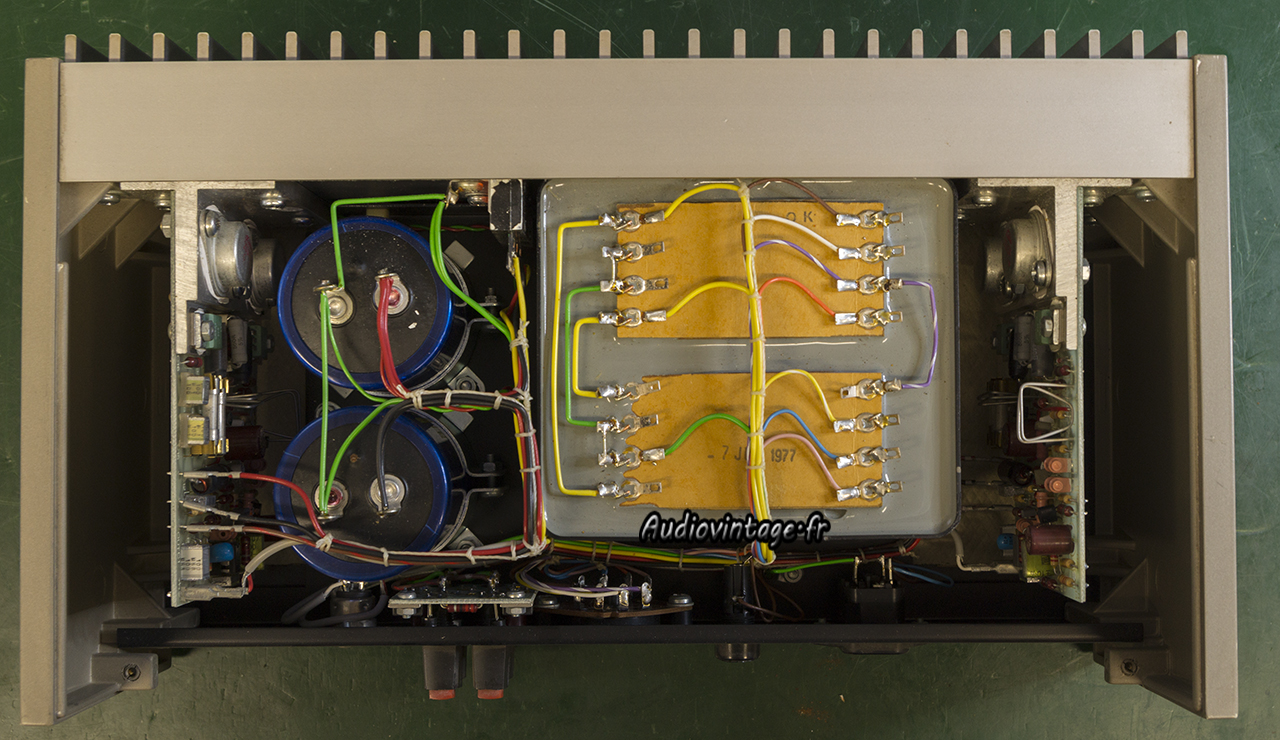

Les condensateurs « canettes » sont dans un état habituel, l’opercule de sécurité est en train de lâcher et ils sont bien gonflés.

Quad 405
Les nouveaux Nichicon viendront prendre la place des vieux ITT.

Quad 405

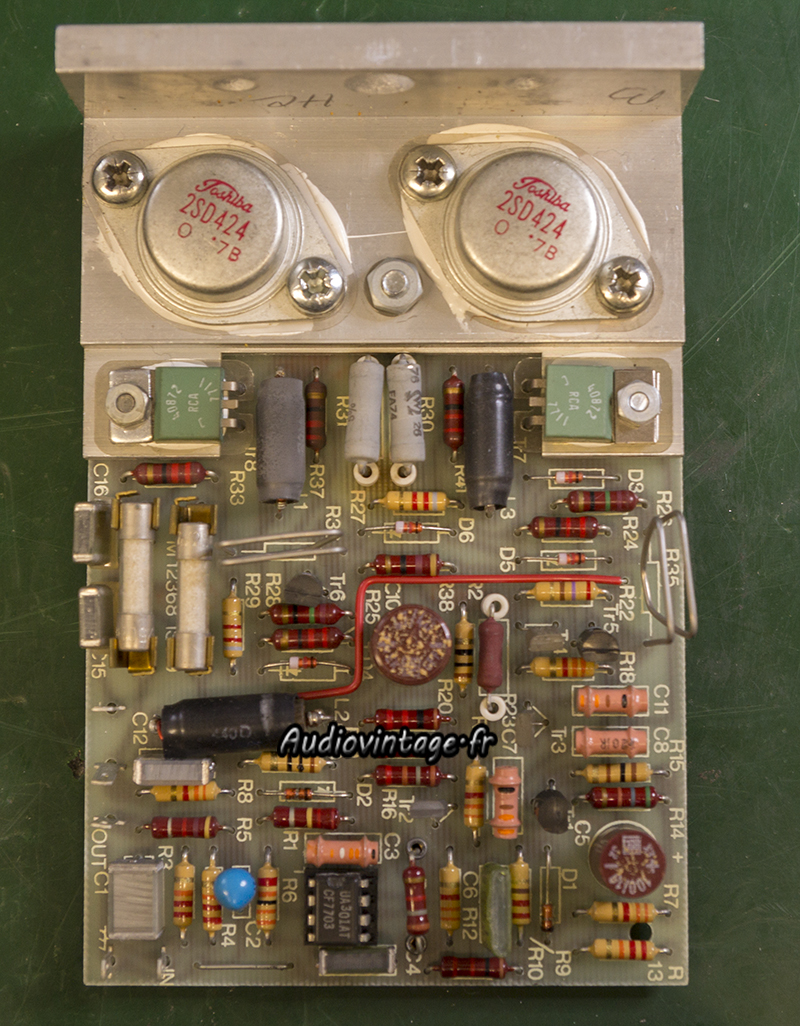

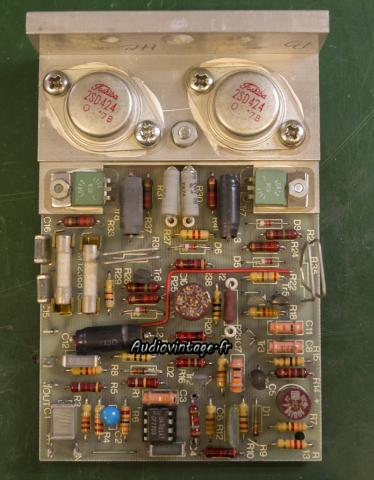

Un des deux circuits d’amplification. Aucun des condensateurs ROE en place ne répond correctement à la mesure, classique.

Quad 405

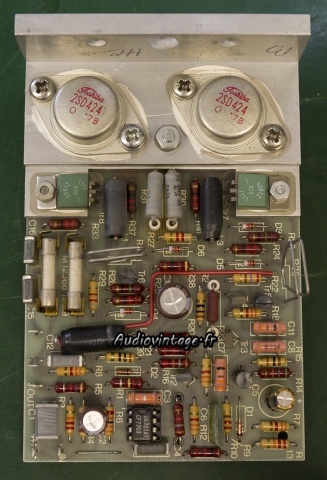

Nouveaux condensateurs en place, réfection de quelques soudures. La résistance de limitation sera retirée sur les deux circuits.

Quad 405

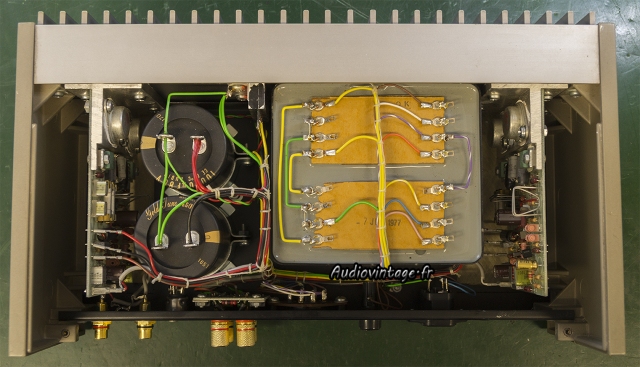

Le tout est remonté. On aperçoit la nouvelle connectique demandée par le propriétaire (contre mon avis).

Quad 405
Distorsion relevée à puissance nominale.

Quad 405

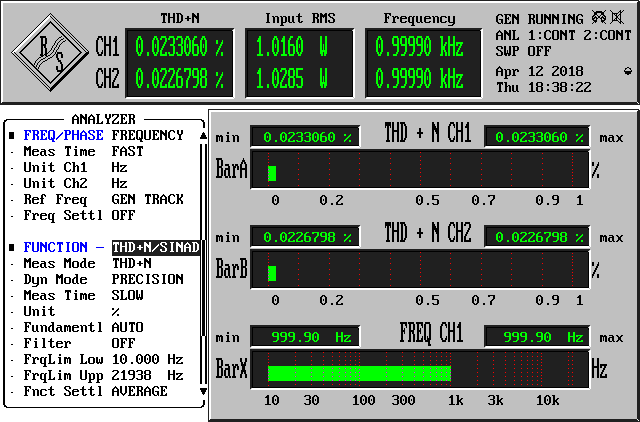

Distorsion + bruit à 1w sous 8ohms.

Quad 405
Réponse en fréquence (1w à 1khz) sous 8 ohms.

Quad 405

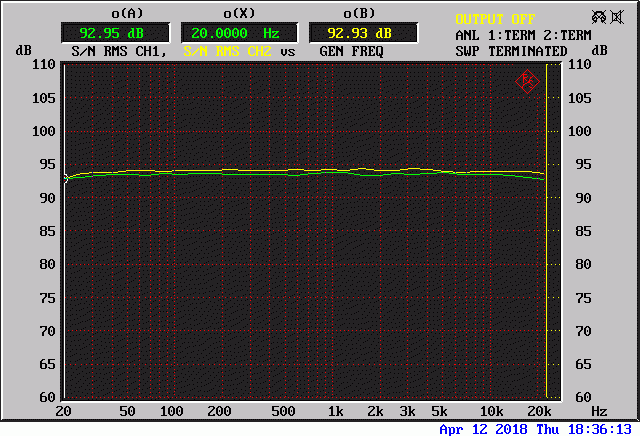

Rapport signal bruit (30w à 1khz) sous 8 ohms.

Quad 405
Quad 405
Quad 405
Quad 405

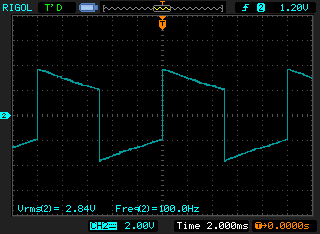

Signal carré à 100hz, 1khz et 10khz. Puis temps de montée à 10khz. Le tout sur charge de 8ohms, à 1w en sortie, entrée aux.

Quad 405
Connectique.
