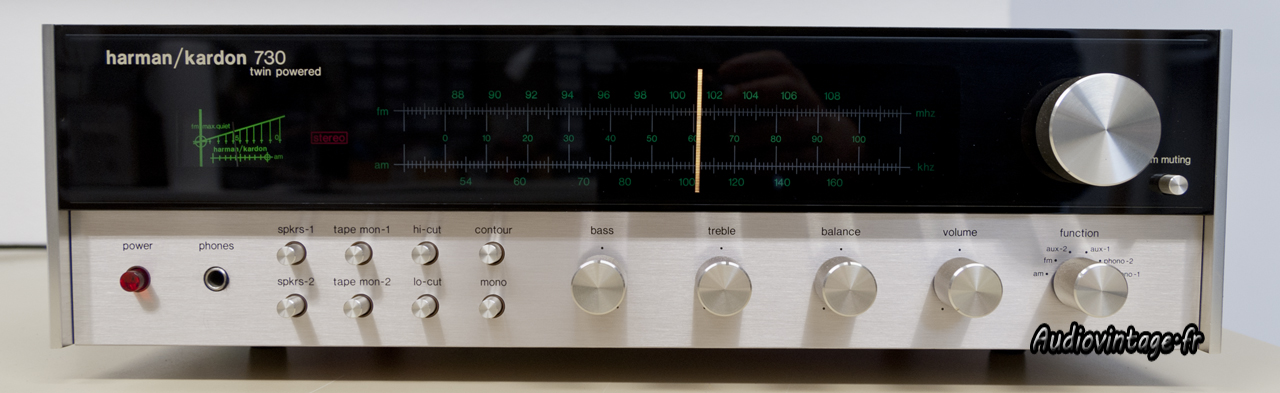

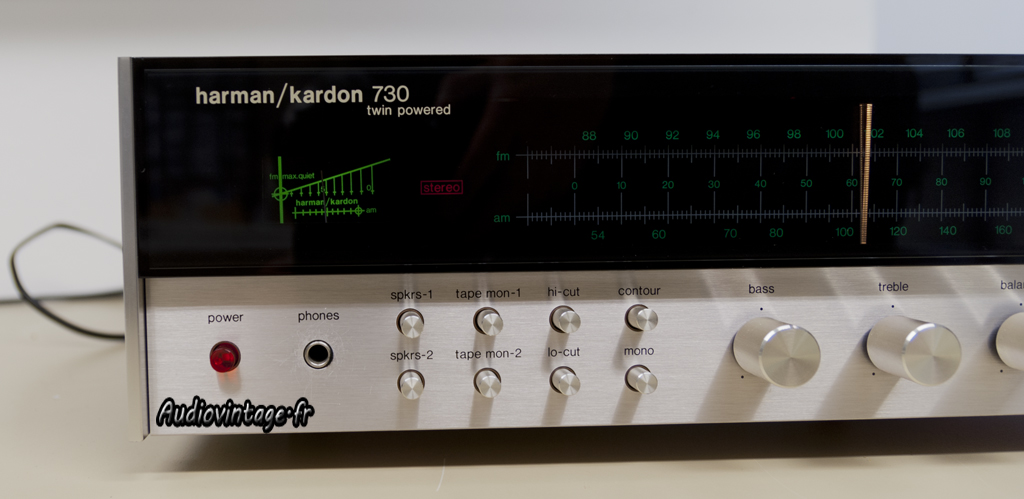

Un Ampli-tuner très réussi nécessitant apparemment une petite visite de routine.
La propriétaire me l’a confié pour en faire le tour et lui proposer ensuite les interventions nécessaires.
Ce receiver est en bel état, un précédent intervenant a eu la main lourde sur la graisse thermique mais à part ça, pas de « bidouille » constatée.
La première écoute révèle une sonorité acide, le tout est perché très haut, assez fatiguant à l’écoute.
Le tuner ne capte pas grand-chose et surtout rien en stéréo, un canal ne fonctionne pas sur l’entrée phono.
Une bonne révision est décidée.

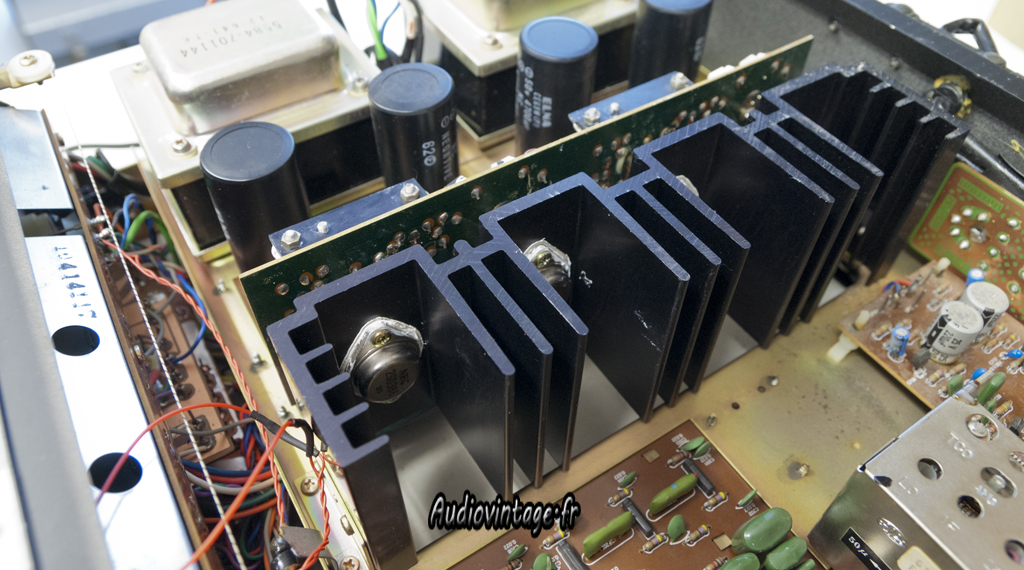

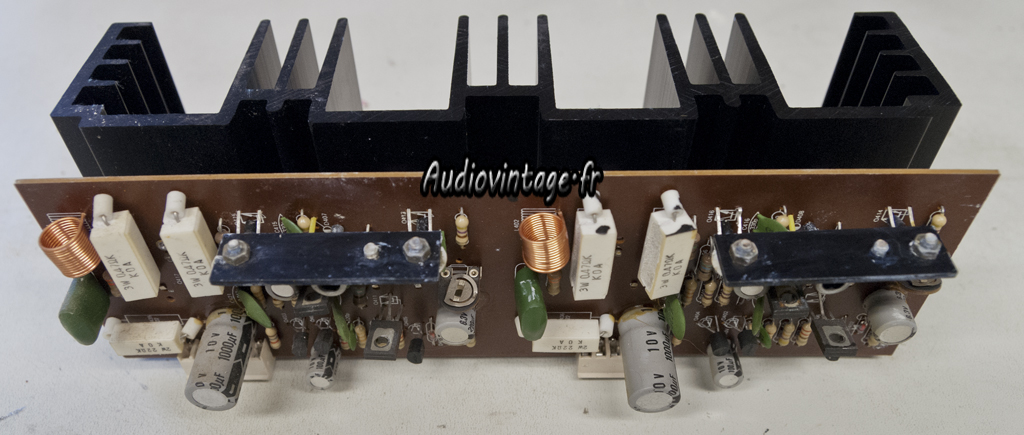

Démontage de l’étage de puissance, quatre vis, deux connecteurs et l’ensemble est sur le plan de travail.

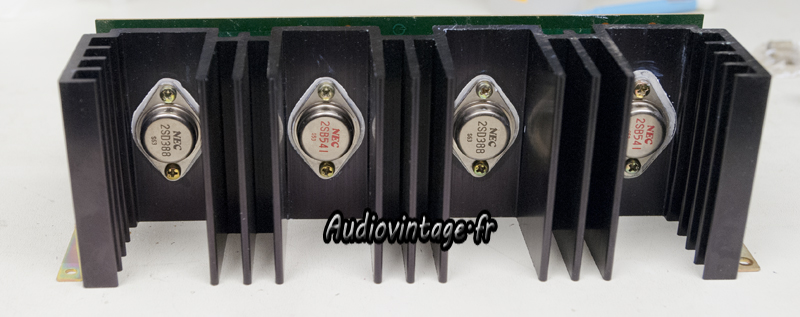

Démontage des transistors de puissances et retrait du radiateur.
Remplacement des condensateurs chimiques, nettoyage de l’ancienne graisse thermique et mise ne place de la nouvelle, vérification des trimmers de bias.

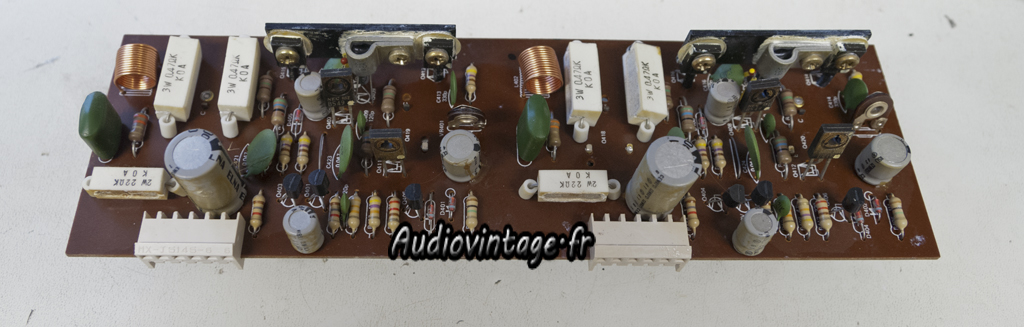

Remontage du bloc amplification.

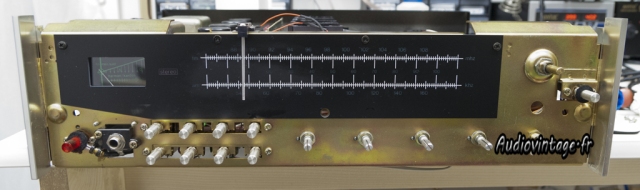

Pour avoir un minimum d’accès aux cartes « tone » et « control switch », il faut retirer la façade ce qui permet d’enlever les écrous autour des potentiomètres, écrous qui maintiennent en place les cartes sur le châssis.

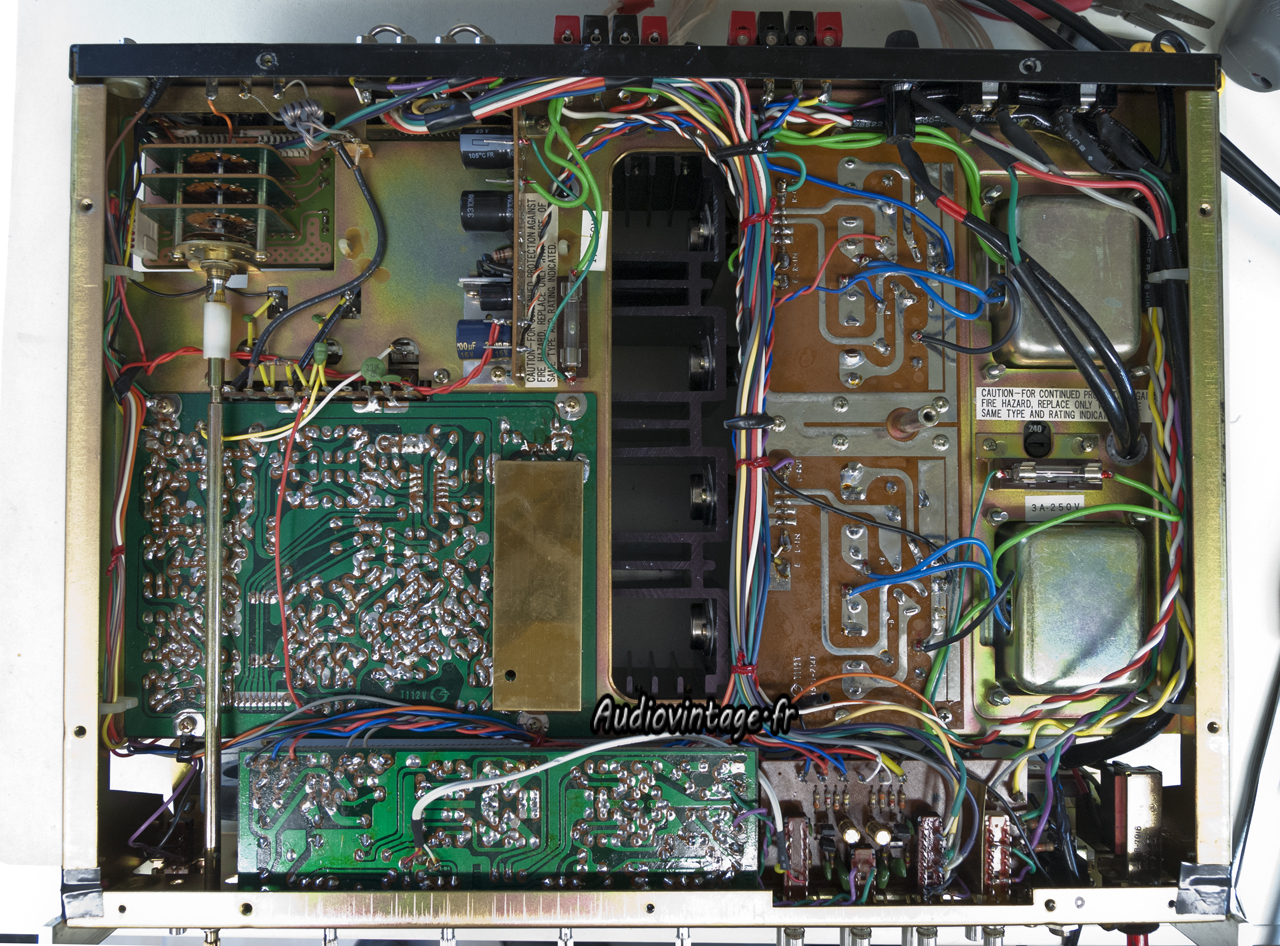

On passe sous la machine.

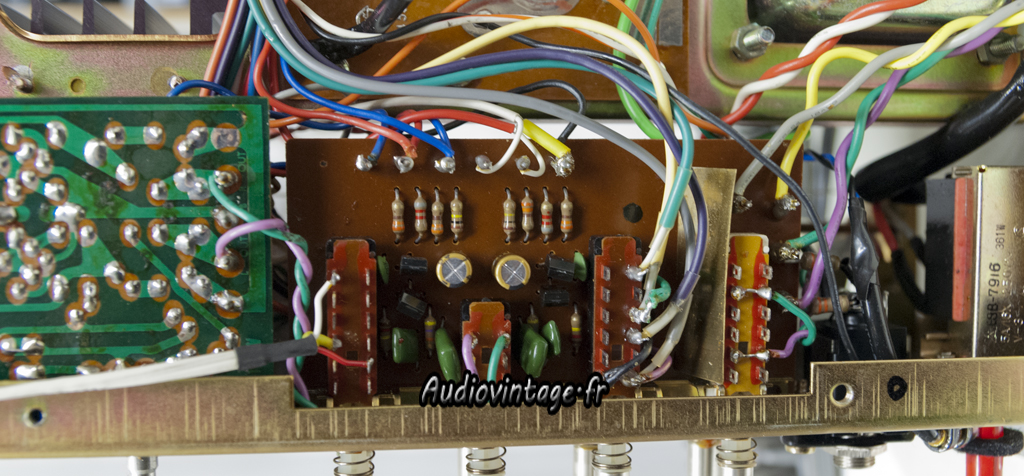

Ces deux condensateurs ne sont pas facilement accessibles car de nombreux câbles « courts » limitent son basculement.

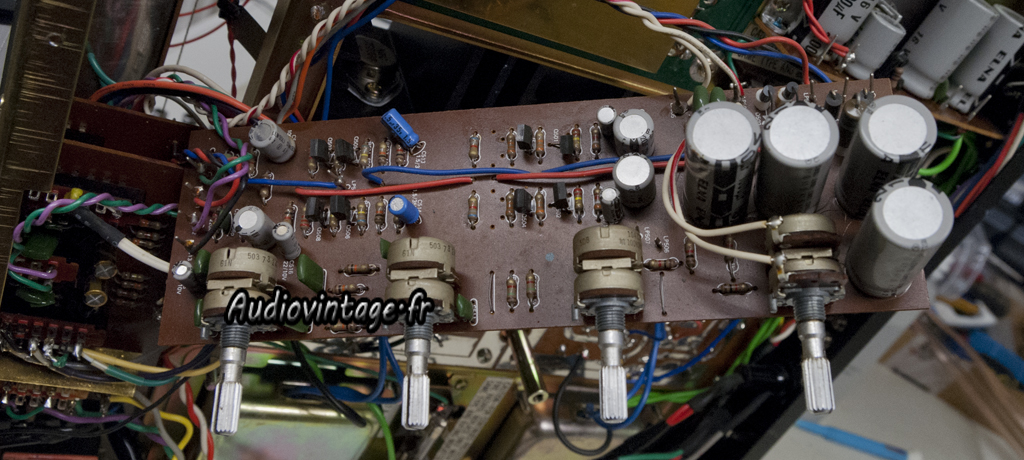

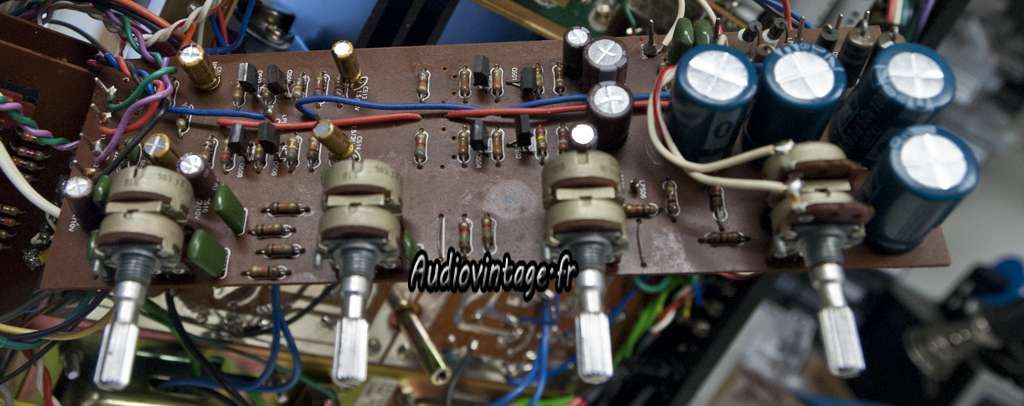

La carte « tone », plus accessible.
La « sub rectifier » avant révision

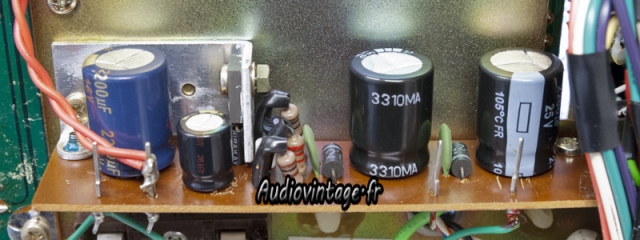

La même une fois les condensateurs chimiques remplacés.

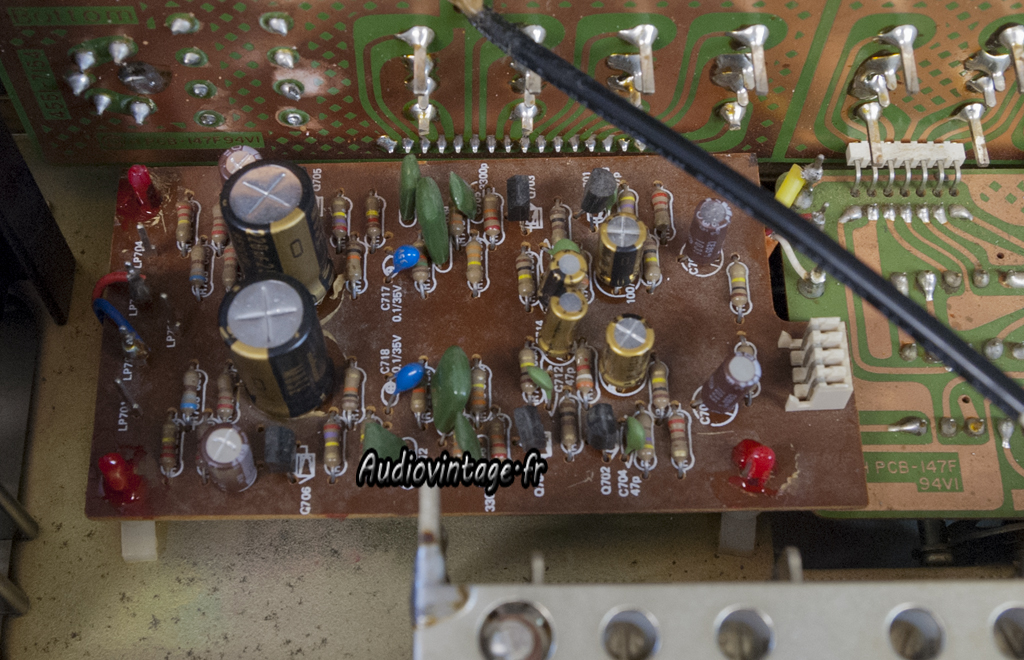

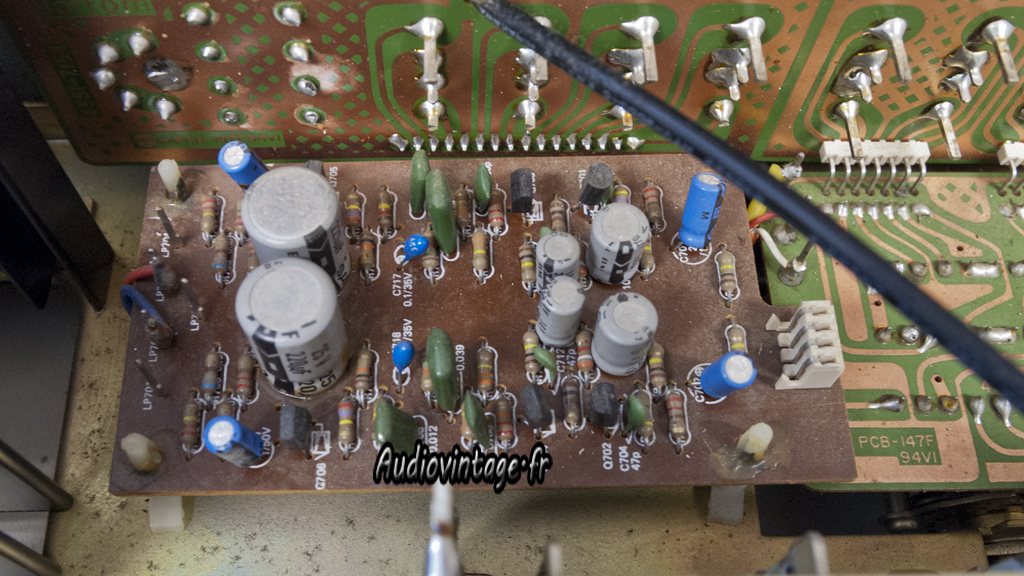

La carte phono et son canal absent.
La même carte, révisée. Le canal en panne n’était que le fait d’un mauvais contact au niveau du connecteur que l’on aperçoit à droite.
Le vernis de blocage rouge est en place pour éviter toute translation verticale de la carte pouvant amener encore une fois à un mauvais contact.

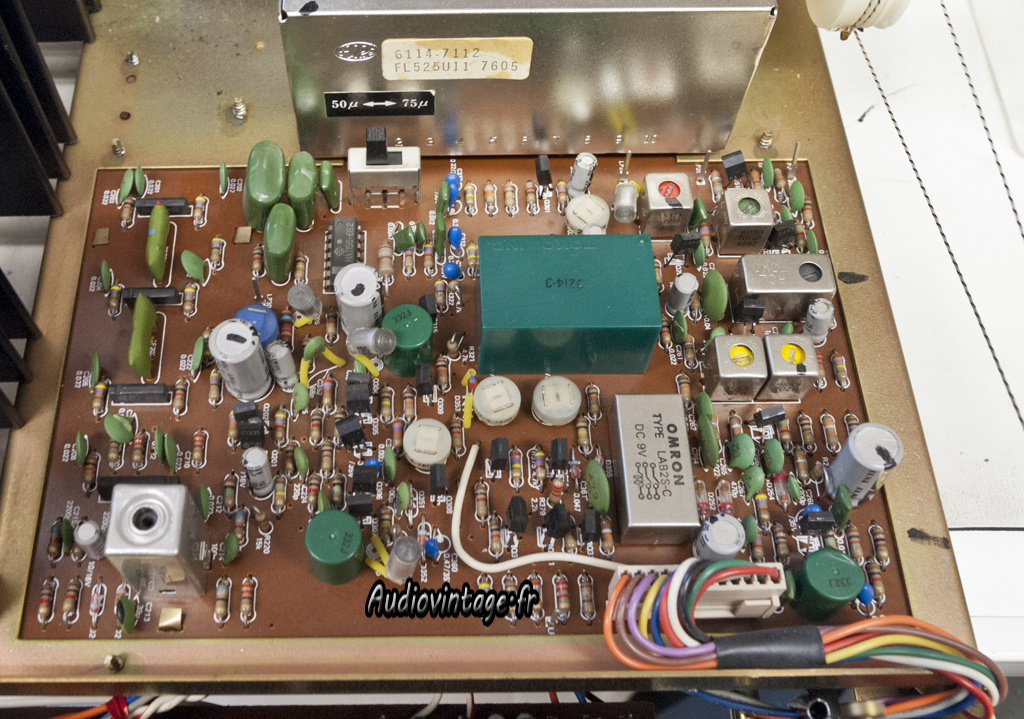

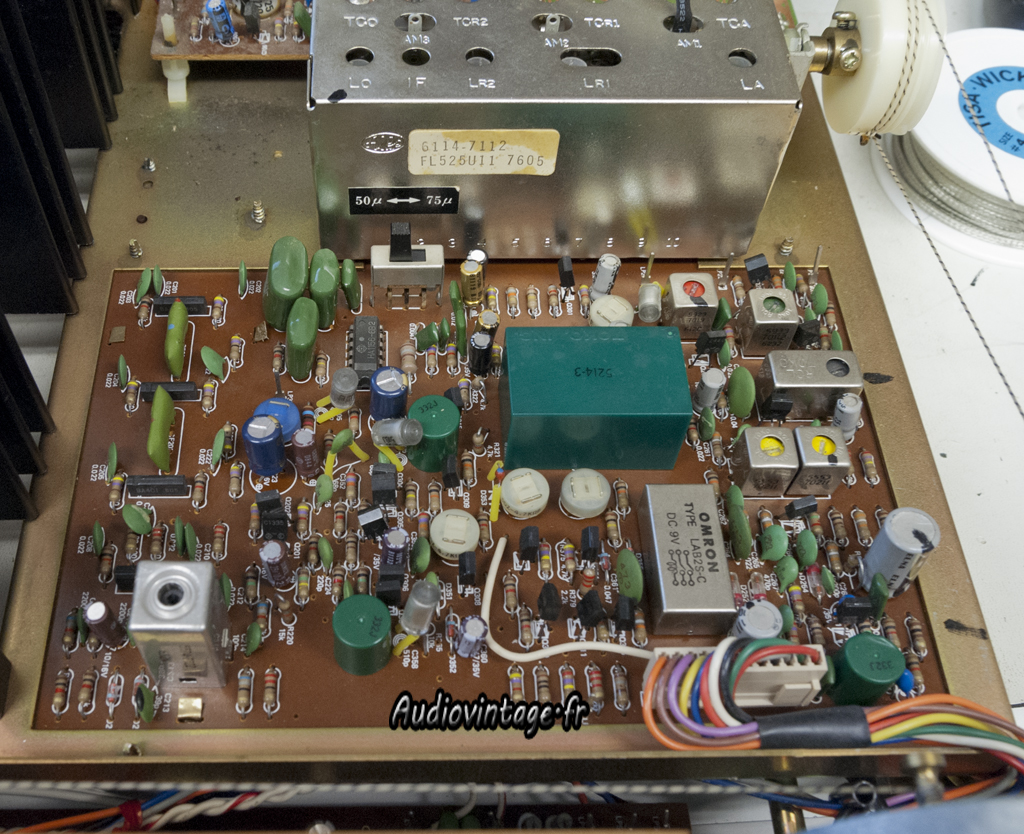

Le tuner est partiellement revu ; Certains condensateurs chimiques (y compris tantales) sont remplacés, la partie FM est réalignée, le réglage MPX revu pour retrouver enfin la stéréo.

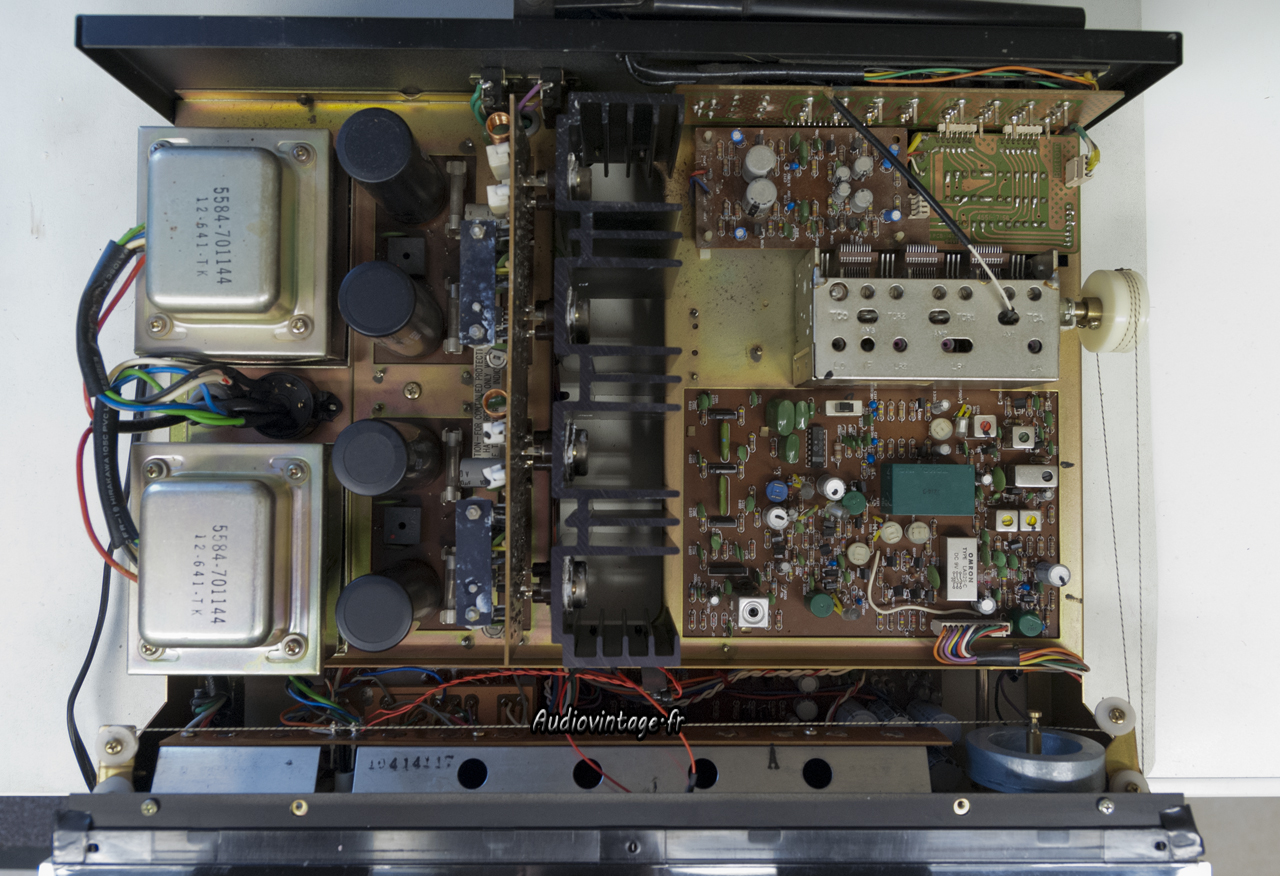

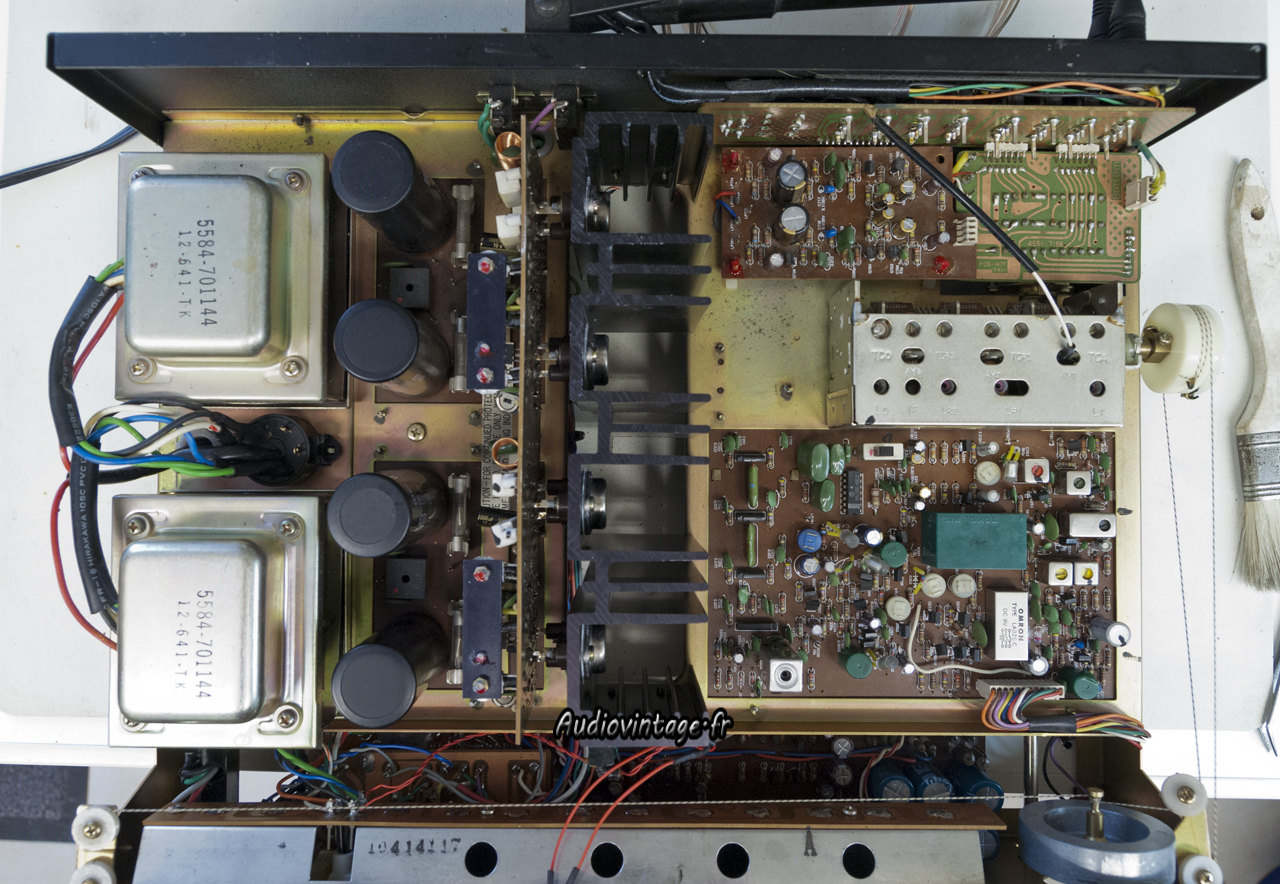

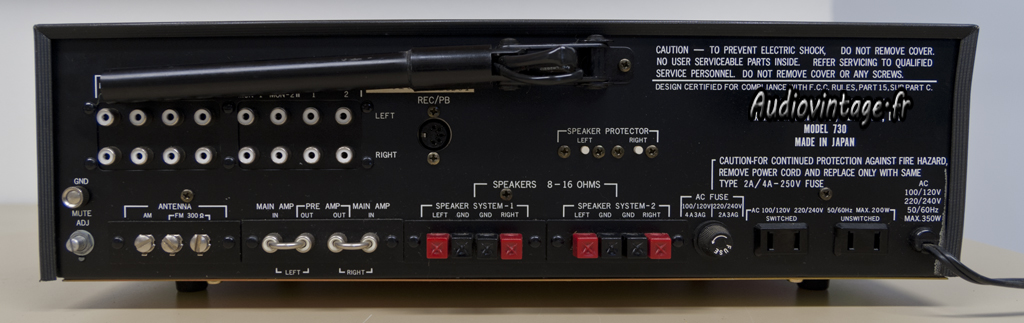

Vues de l’appareil une fois les composants nécessaires remplacés.

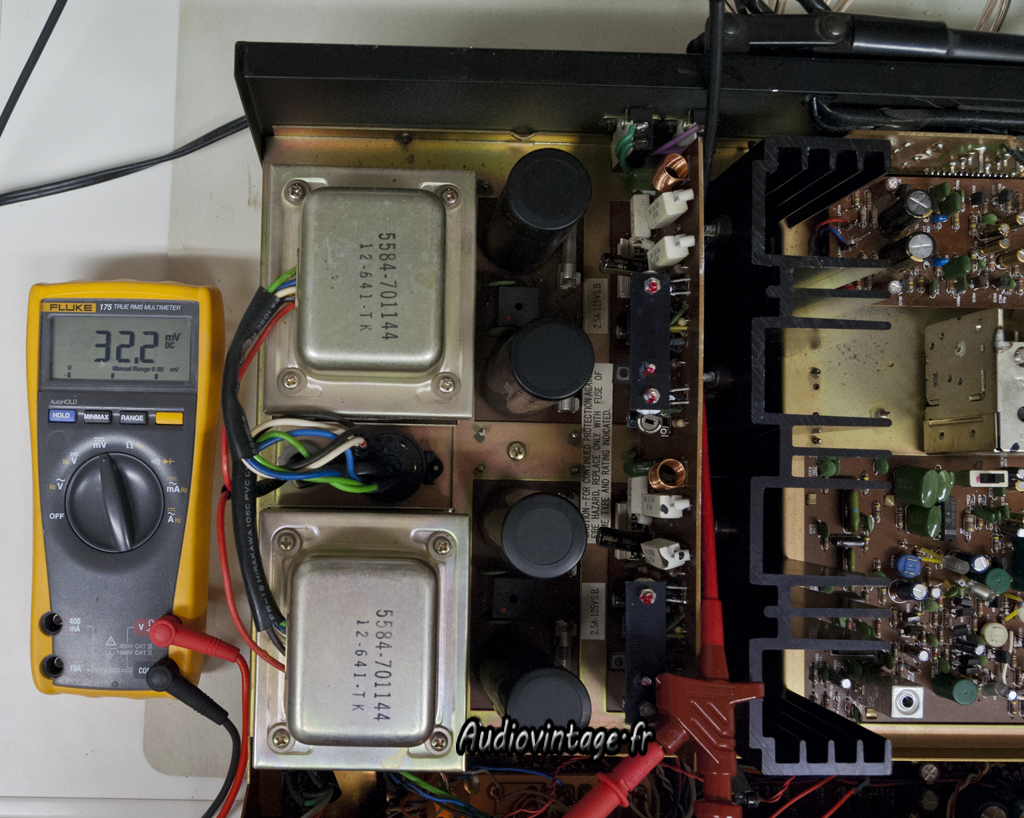

Réglage du bias en court sur le canal gauche.

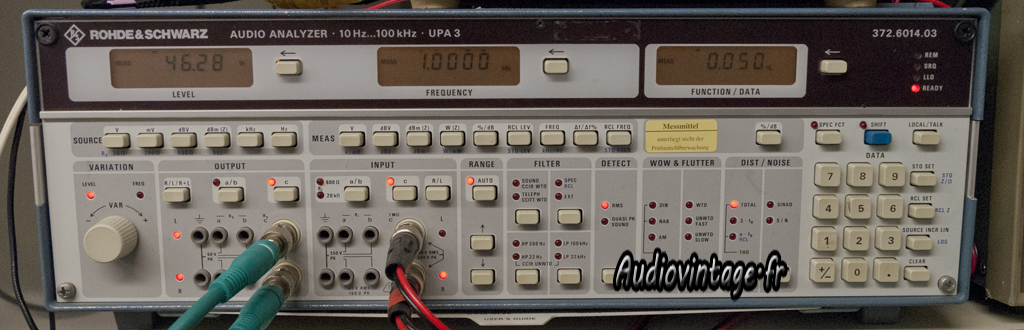

Passage au banc de mesure, il tient la route 🙂

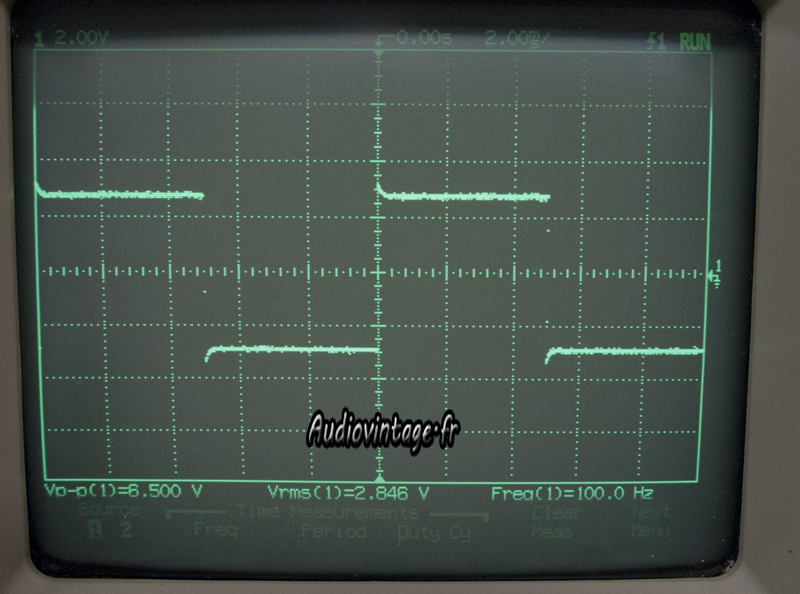

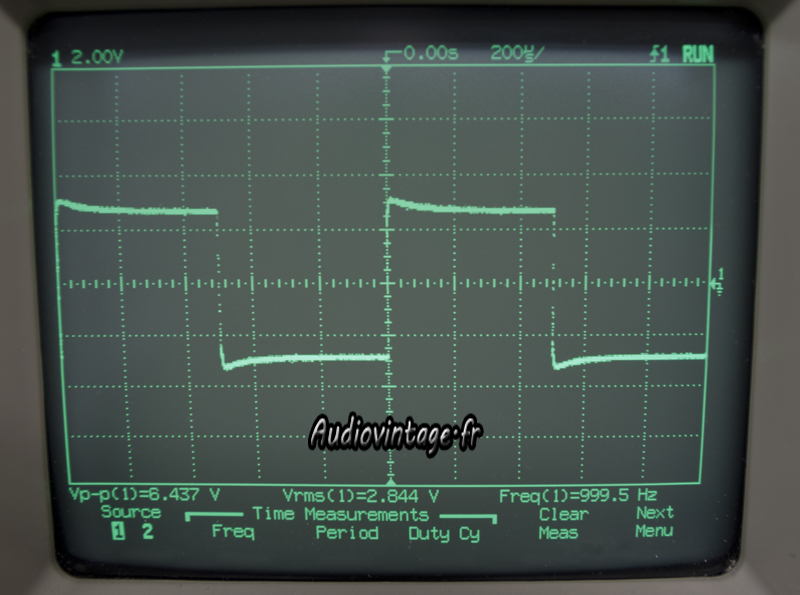

Quelques mesures de signal carré à 1 watt en sortie (100hz,1Khz, 10khz)
Temps de montée à 10khz, toujours à 1watt en sortie.
Bonjour à tous
J’ai mon Harman 730 qui fait des siennes, craquements fort dans les enceintes, j’ai cru un moment à des faux contacts mais cela m’a l’air plus sérieux, car en fait j’arrive à le faire fonctionner en me servant des deux canaux av et ar coté droit ( balance à droite ) et la nickel pas de craquements, même en titillant tous les boutons sélecteur et autres, je pense à certains chimiques de l’alim, qu’en pensez vous.
Cordialement
Bonjour, Cet appareil est stéréo, il n’y a pas de canaux avant et arrière. Les différentes sorties HP partent toutes soit du canal gauche soit du canal droit.
Si vous utilisez deux sorties du canal droit, il vous manque donc tout le canal gauche (attention à l’impédance minimum à respecter en branchant plusieurs enceintes à droite).
On peut en conclure que le canal gauche est en panne. Je ne crois pas un seul instant que les condensateurs chimiques de l’alimentation soient en cause (ce qui ne les empêchent pas d’être possiblement très fatigués par l’age).
Difficile d’en dire plus sans l’appareil sous les yeux…
Bonjour
En fait je me suis trompé il fonctionne sur les deux canaux droit, j’ai démonté la partie ampli préampli
et je ne vois rien d’anormal, je changerai bien les chimiques mais je n’ai pas d’infos pour les réglages
finaux, quelqu’un peut il me renseigner.
Merci par avance.
Bonjour, il est donc en panne sur le canal gauche.
A l’arrière de l’ampli, vous avez deux ponts ampli/préampli. Cela permet d’utiliser l’appareil également en simple préampli ou simple ampli de puissance.
Vous allez donc pouvoir identifier la section qui pose souci (amplification ou préamplification).
Voir une panne à l’œil nu, cela arrive 1 fois sur 100, et encore, je suis optimiste.
En général avant de remplacer quoi que ce soit, on identifie la panne, mais cela ne se fait pas à distance et je doute sincèrement qu’un remplacement de condensateurs change quelque chose au souci constaté..
Bon courage !
Bonsoir
Juste ce petit compte rendu pour dire que la panne était due aux transistors SC 1400 remplacé par BC 639 et c’est OK.
Cordialement
Bonne nouvelle, et bravo pour la réparation !
Merci de m’avoir répondu, j’aurais une question à vous posé j’ai peut être une occasion pour récupérer
un ampli tuner REVOX B 780, ce genre d’appareil est il fiable et qu’elles sont ces réelles qualité.
Cordialement
Je n’ai pas eu l’occasion de travailler sur le B780, et je ne connais personne de mon entourage qui en possède un. Je ne pourrais donc pas donner un avis sur cet appareil.
Bonjour
J’aimerai faire une restauration sur mon Harman 730, en particulier sur les chimiques ( je trouve que les basses sont un peu fouillis et après 40 années de bon service, je pense qu’il a besoin qu’on y attache ) et faire des contrôles tel que l’offset et le biais, pourrais je connaitre le procédé de ces mesures et les endroits à tester sur l’ampli.
Cordialement
Bonjour, le manuel de service est téléchargeable sur le site hifiengine. Vous y trouverez la procédure de réglage de bias. Pas de réglage d’offset sur cet appareil.
Cordialement.
Bonjour et merci pour votre compte rendu impeccable comme d’habitude 😉
Question : le câble secteur du HK 730 n’a pas de terre, y a t-il un bénéfice à changer le câble/prise et de raccorder le châssis à la terre ?
Merci bcp,
Ludovic
Bonjour, de mon point de vue, cela n’a strictement aucun intérêt de rajouter une prise de terre sur cet appareil. Au pire, cela peux même créer une boucle de masse par la terre si vous avez au moins un autre appareil de la chaine déjà connecté à la terre.
Bien évidemment, au point de vue sécurité, je déconseille toujours de prendre son bain avec son amplificateur favori dans les bras connecté au secteur 😉
Bonjour et merci beaucoup pour votre avis.
En effet cet ampli étant raccordé à une platine (avec prise terre) + son fil ground raccordé au châssis de l’ampli, la sécurité est du coup opérée via la platine ?
Vous voyez un peu mon niveau …
Merci et bonnes fêtes de fin d’année.
Ludovic
Bonjour, en effet, ainsi connecté, l’amplificateur est également à la Terre.
Bonnes fêtes à vous aussi.
Thierry.
Merci Thierry.
Thierry si possible je me permets une question complémentaire.
Sur le HK730 que je restore au plus prêt de l’origine car il a été bidouillé au court de sa vie (par contre fonctionne bien).
Certain transistors ont été remplacés sur la POWER AMP PC BOARD avec des références différentes qui ont des caractéristiques éloignées des originaux.
Par exemple j’ai une question concernant les six NPN 2SC1400UA d’origines qui indiquent au testeur un gain de 700 (gain ok / modèle) pour certains et 450 pour d’autres (il y devrait en avoir 6 identiques sur cette carte). Pas évident de trouver cette ref et les équivalents pas simple non plus. J’imagine les remplacer tous les 6 par des KSC1845FTA de chez onsemi (tous hfe = 438), cela reste t-il cohérent même si la version KSC1845U serait, semble t-il, plus cohérente au niveau du gain ?
Merci à vous,
Ludovic
Le plus important est d’avoir les transistors de l’étage différentiel d’entrée identiques et appariés en gain. Dans le cas présent (j’insiste, ce n’est pas valable dans tous les cas/appareils) des ksc1845f iront très bien.
Thierry.
C’est noté Thierry merci pour vos conseils.
C’est parti !
Bonne journée
Ludovic
