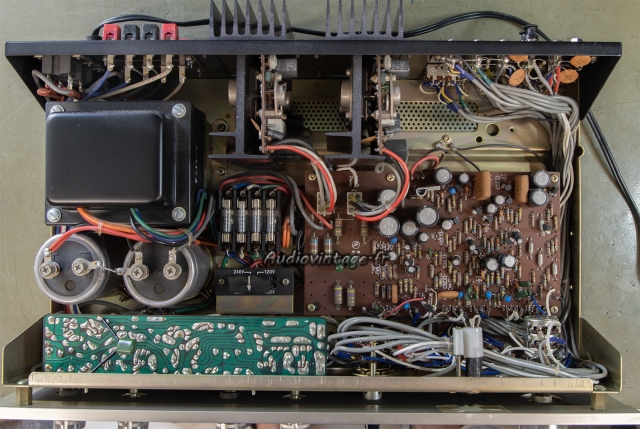

Luxman SQ-507X (ou SQ507X c’est comme vous voulez). Un intégré de très belle fabrication de la première moitié des années 70. Un seul propriétaire et une bonne révision en perspective.

Le propriétaire était clair, cette machine n’a jamais été réparée ou révisée.
Et pourtant…

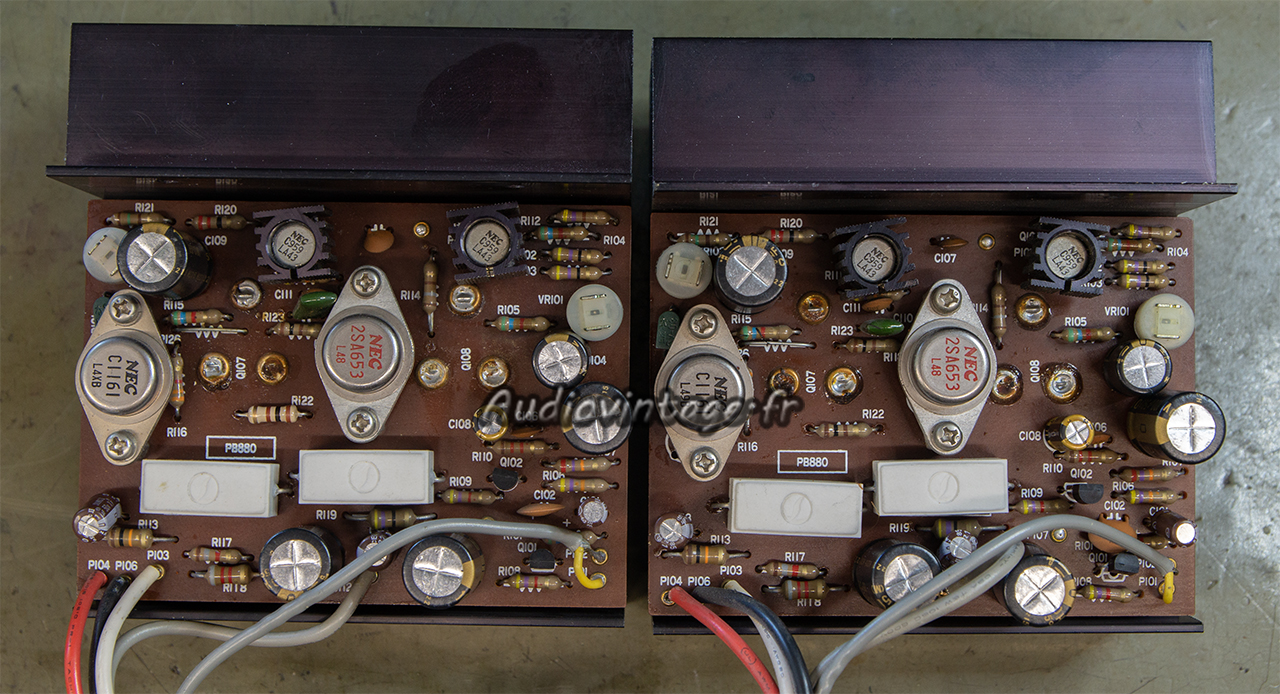

Retrait des deux circuits d’amplifications. On voit distinctement l’action d’un fer à souder sur l’enveloppe d’un condensateur chimique sur le circuit de gauche, ainsi qu’une résistance ayant eu un coup de chaud…

Pas de doute possible, il a été « réparé ».

Révision complète des deux circuits, remplacement de tous les condensateurs chimiques, d’une résistance et de quelques transistors.

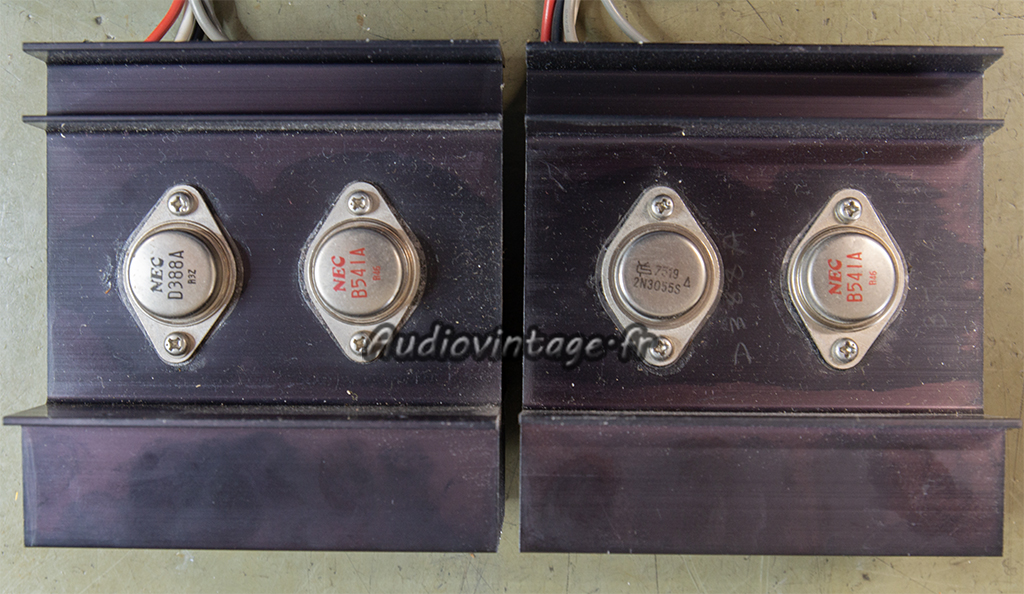

Les transistors de puissances sont remplacés sur un canal et ils reçoivent tous de la graisse fraiche et des micas d’isolations neufs.

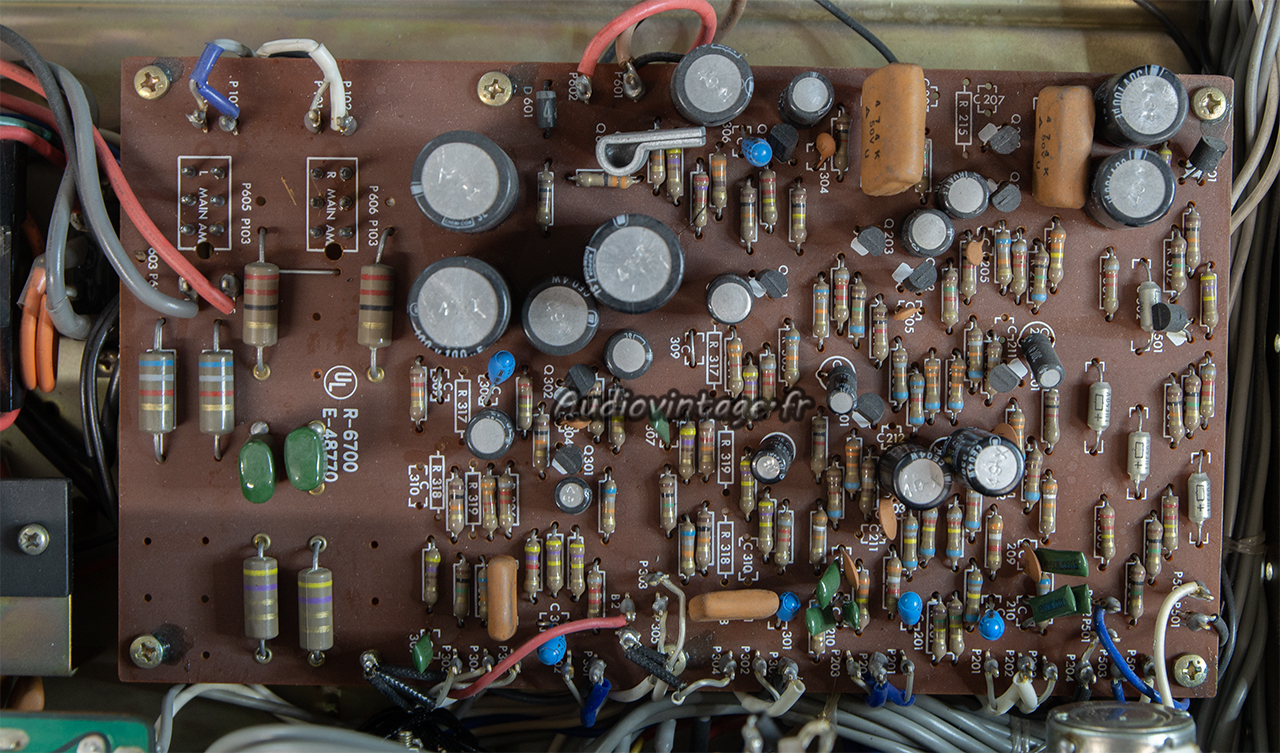

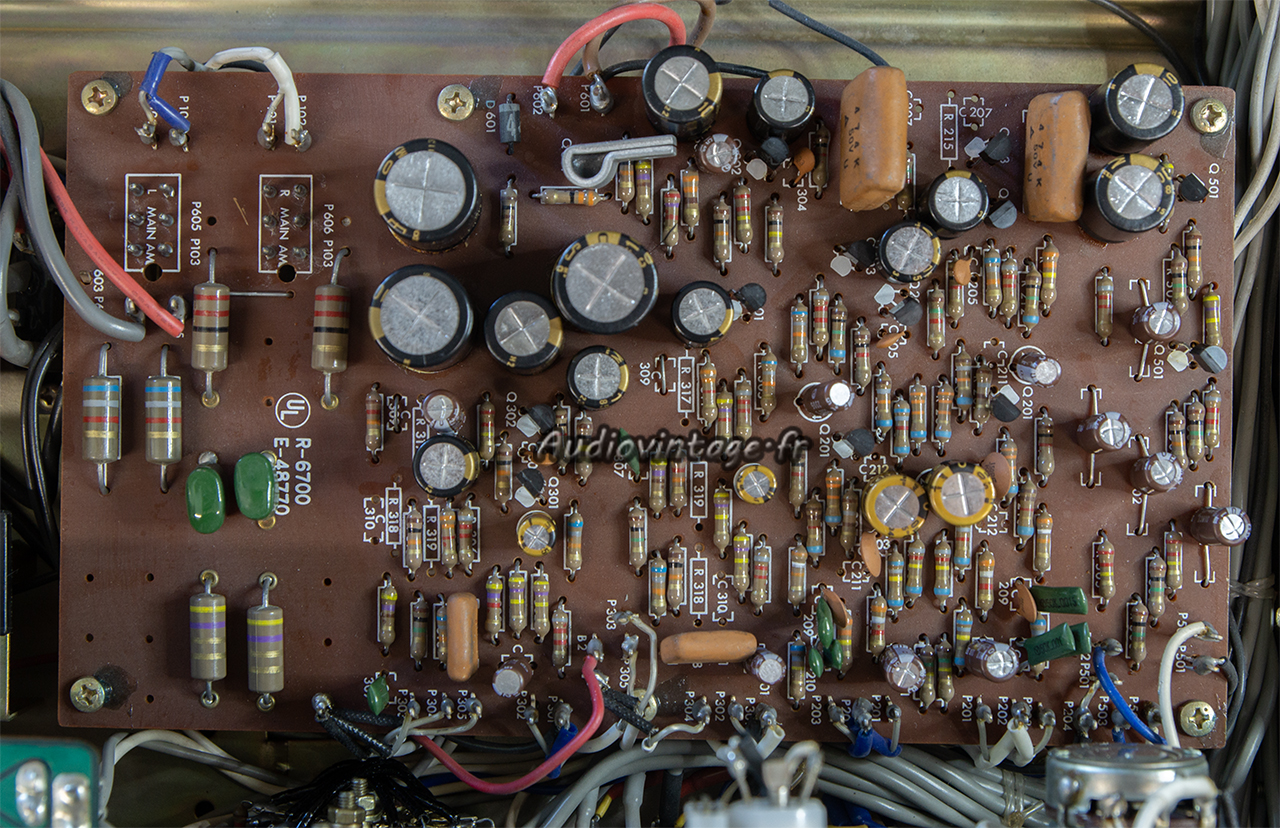

Le circuit principal.

Tous les condensateurs chimiques et la plupart des transistors sont remplacés.

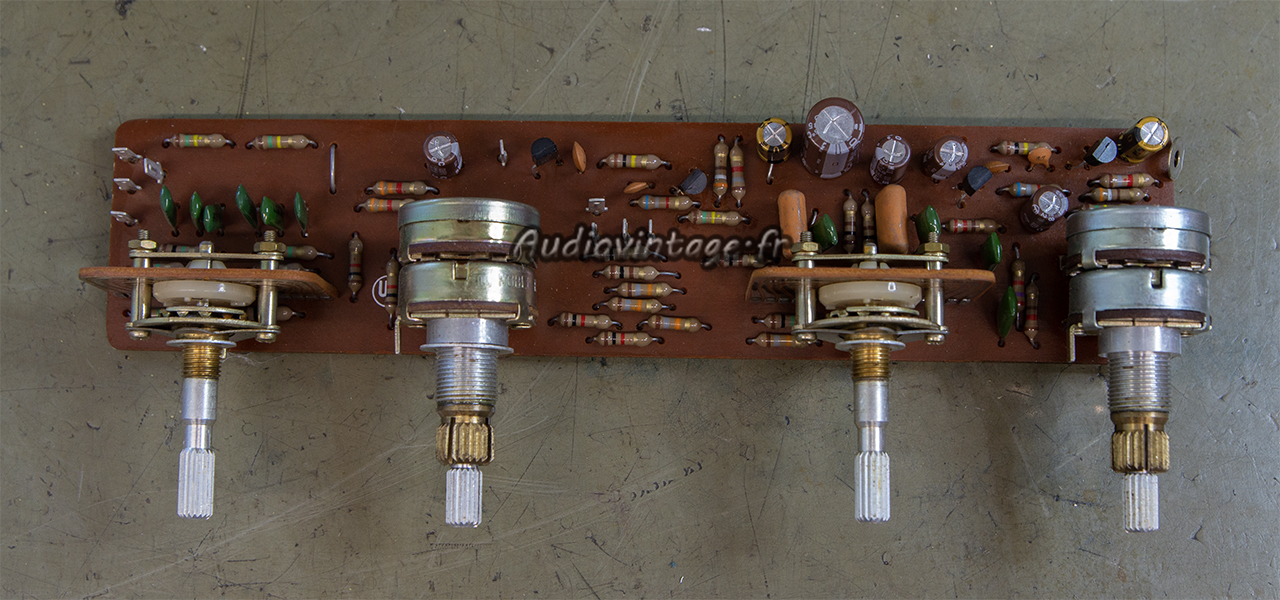

Retrait du circuit de tonalité.

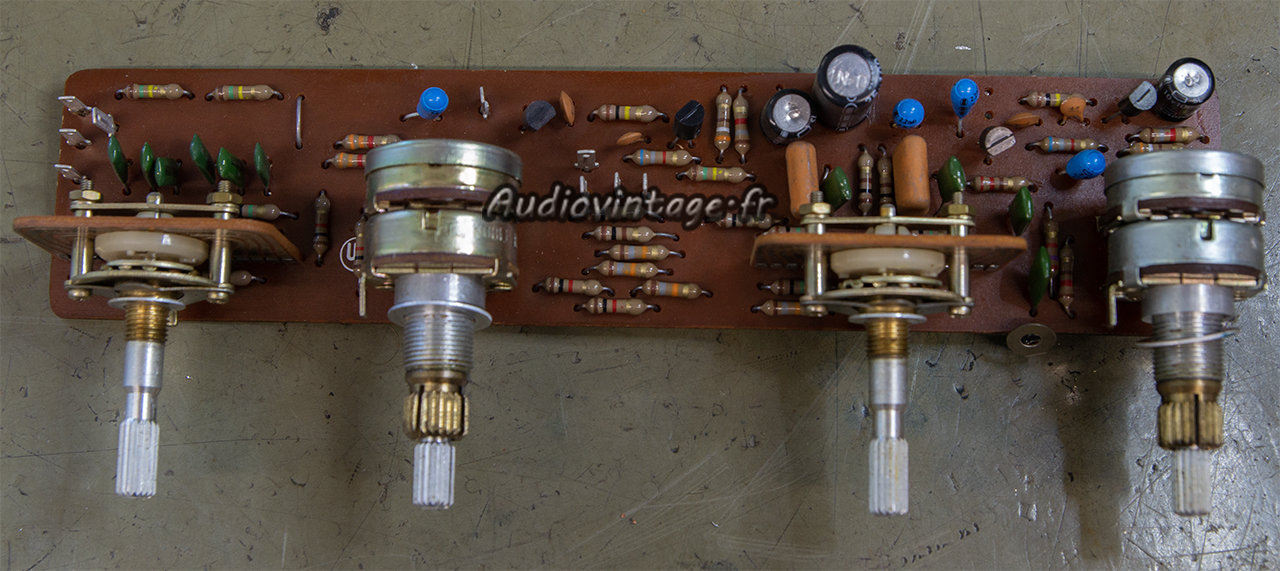

Condensateurs chimiques et transistors neufs.

Les deux condensateurs de filtrage d’alimentation étaient fatigués. Les nouveaux sont montés sur des adaptateurs imprimés en 3D.
Le propriétaire souhaitait également un bornier plus pratique pour connecter les câbles de haut-parleurs.

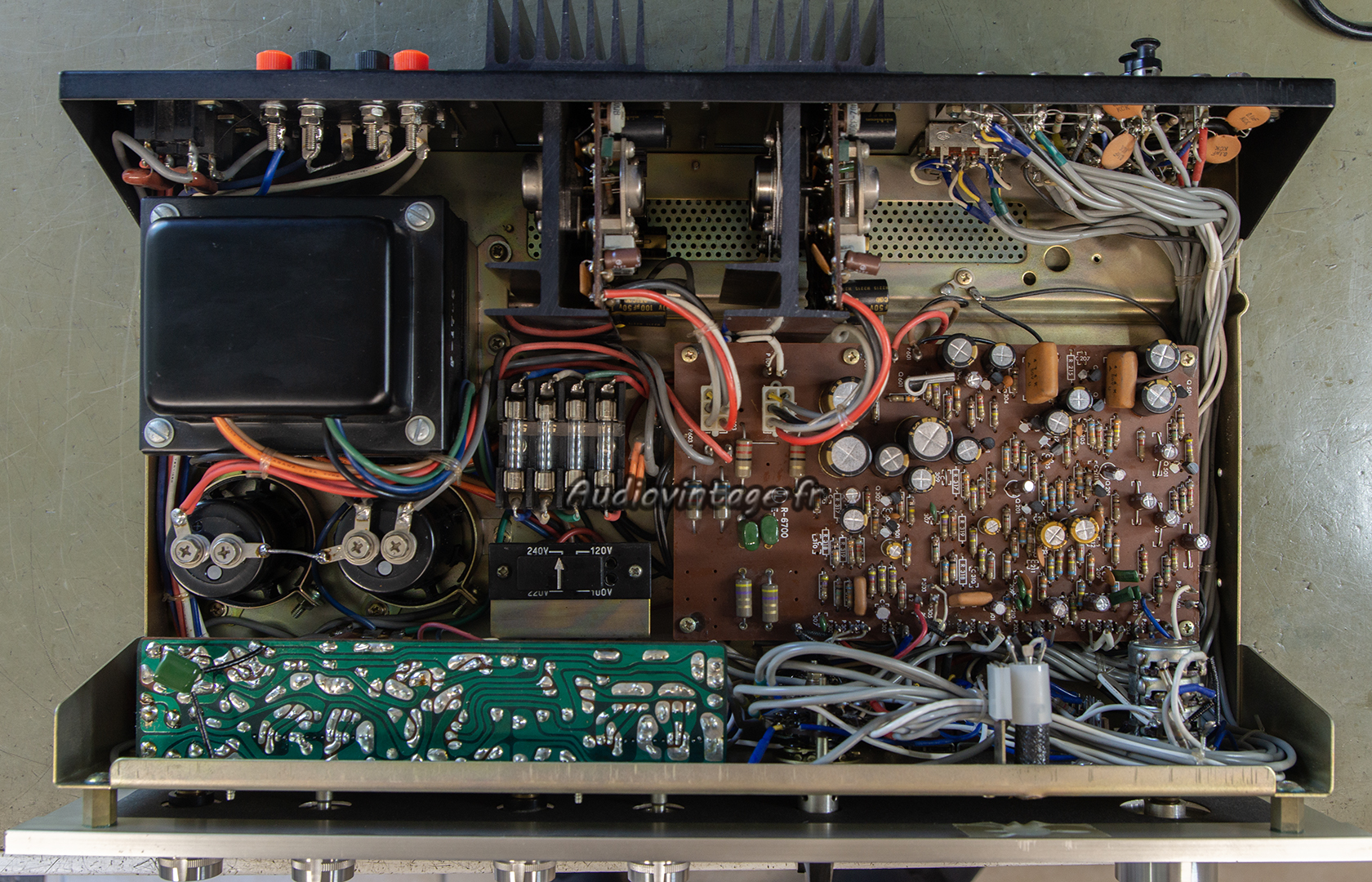

Les commandes sont nettoyées, les réglages effectués. Terminé.

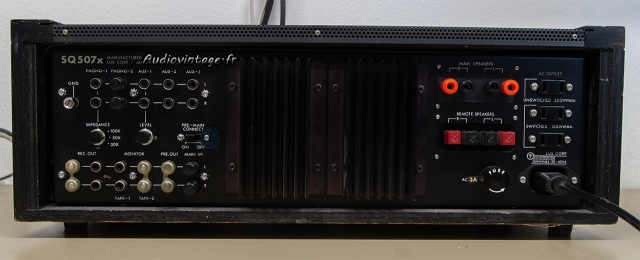

Connectique.

Les mesures sur entrée Aux :

Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Distorsion à puissance nominale sous 8 ohms, entrée aux, tone defeat.

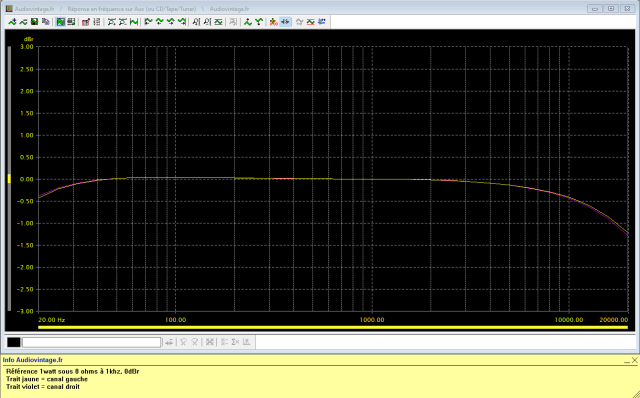

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

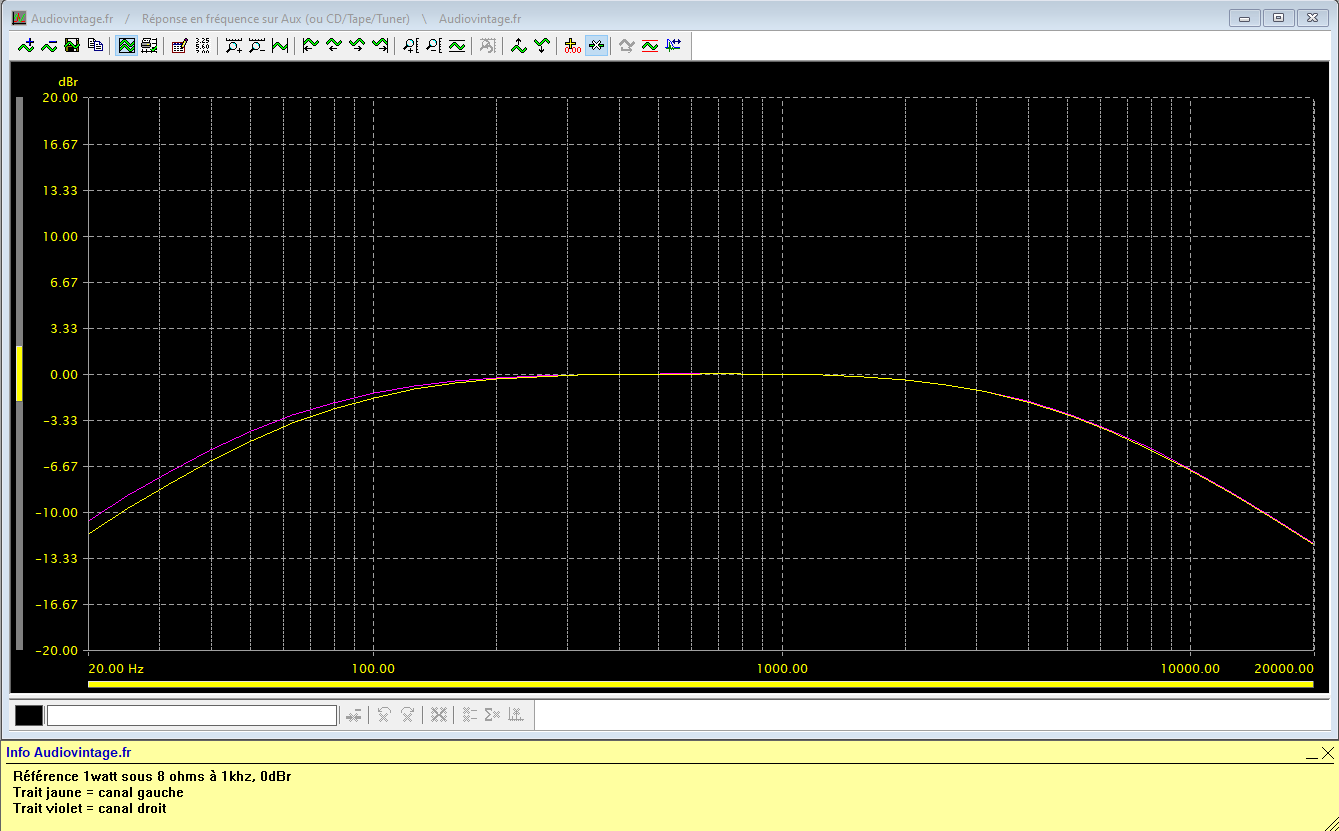

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres “low” et “high” activés.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, « bass boost » activé.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au maxi puis au mini.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Rapport signal bruit à 2x50w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

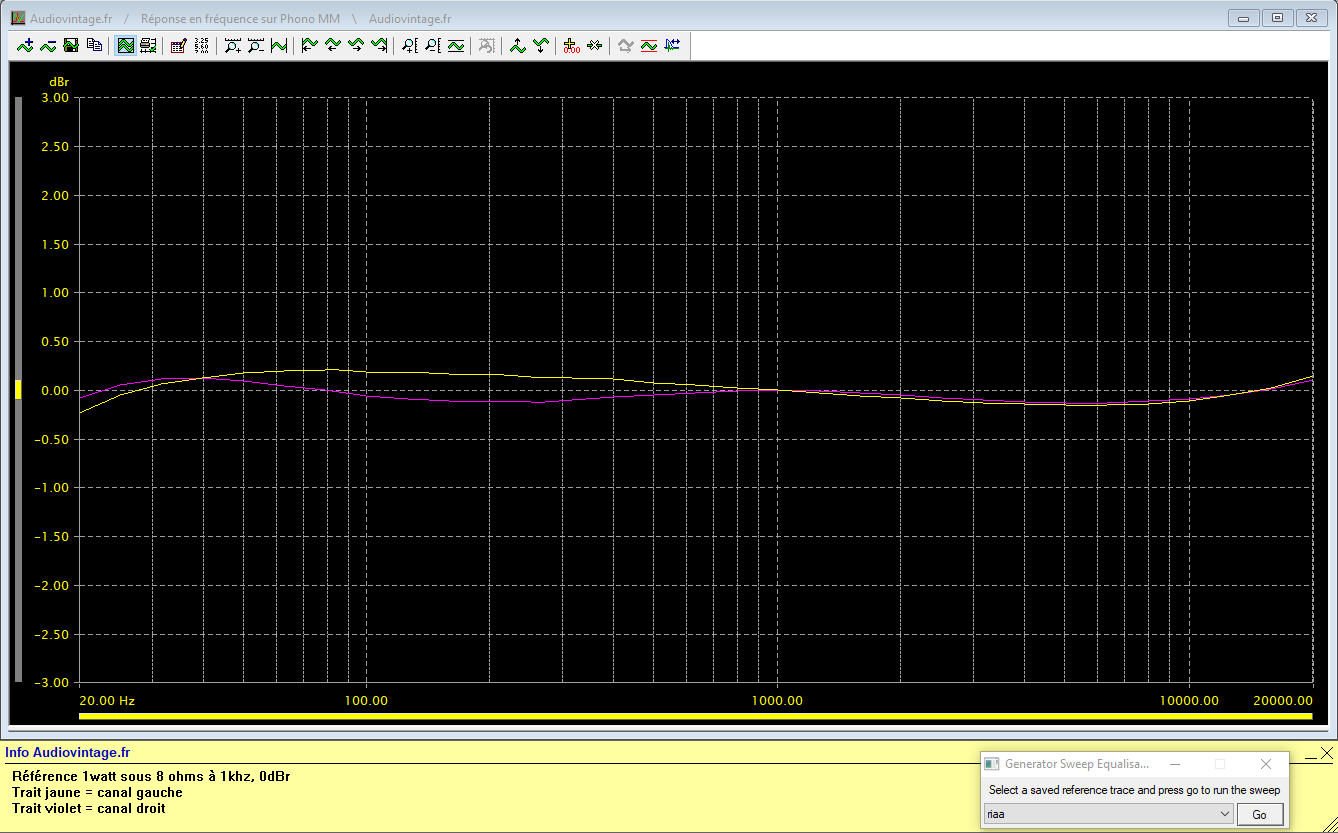

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

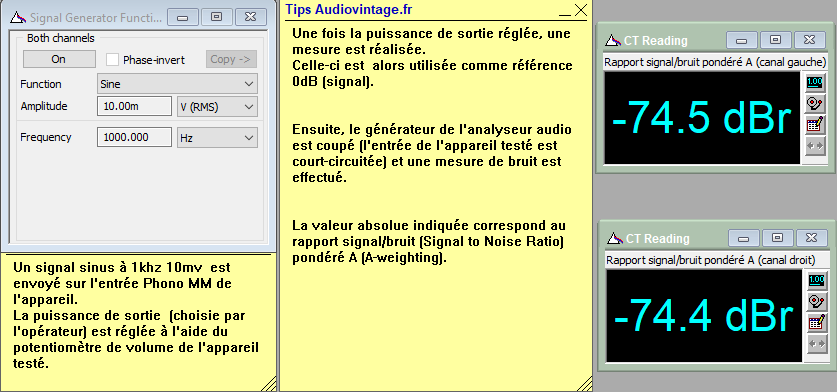

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

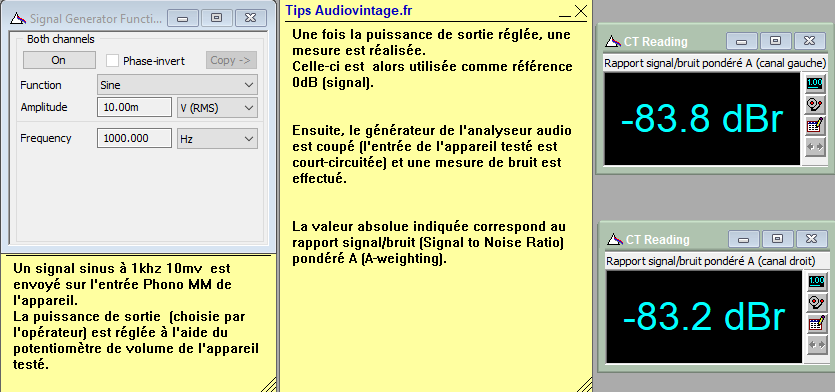

Rapport signal bruit à 2x50w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
