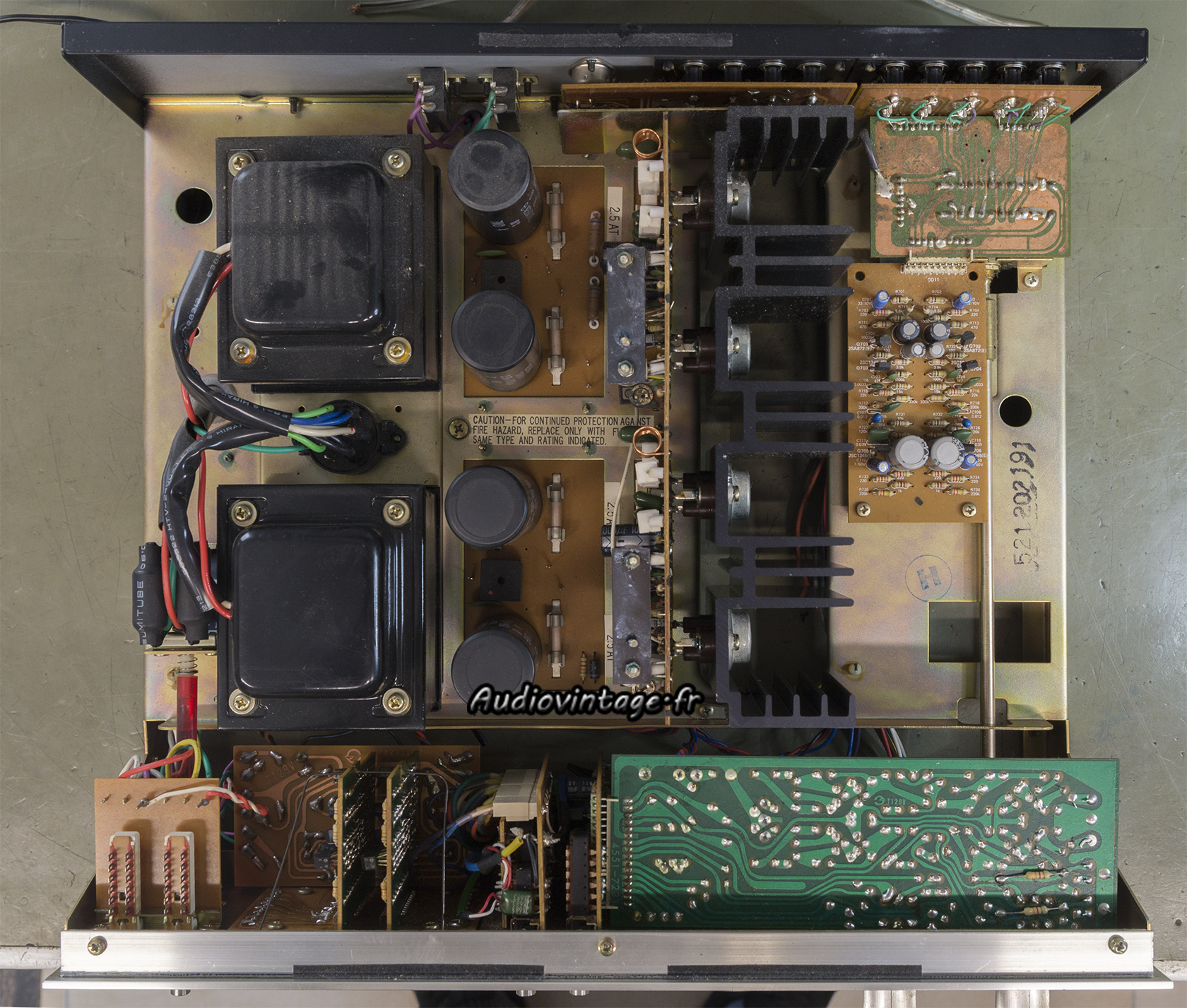

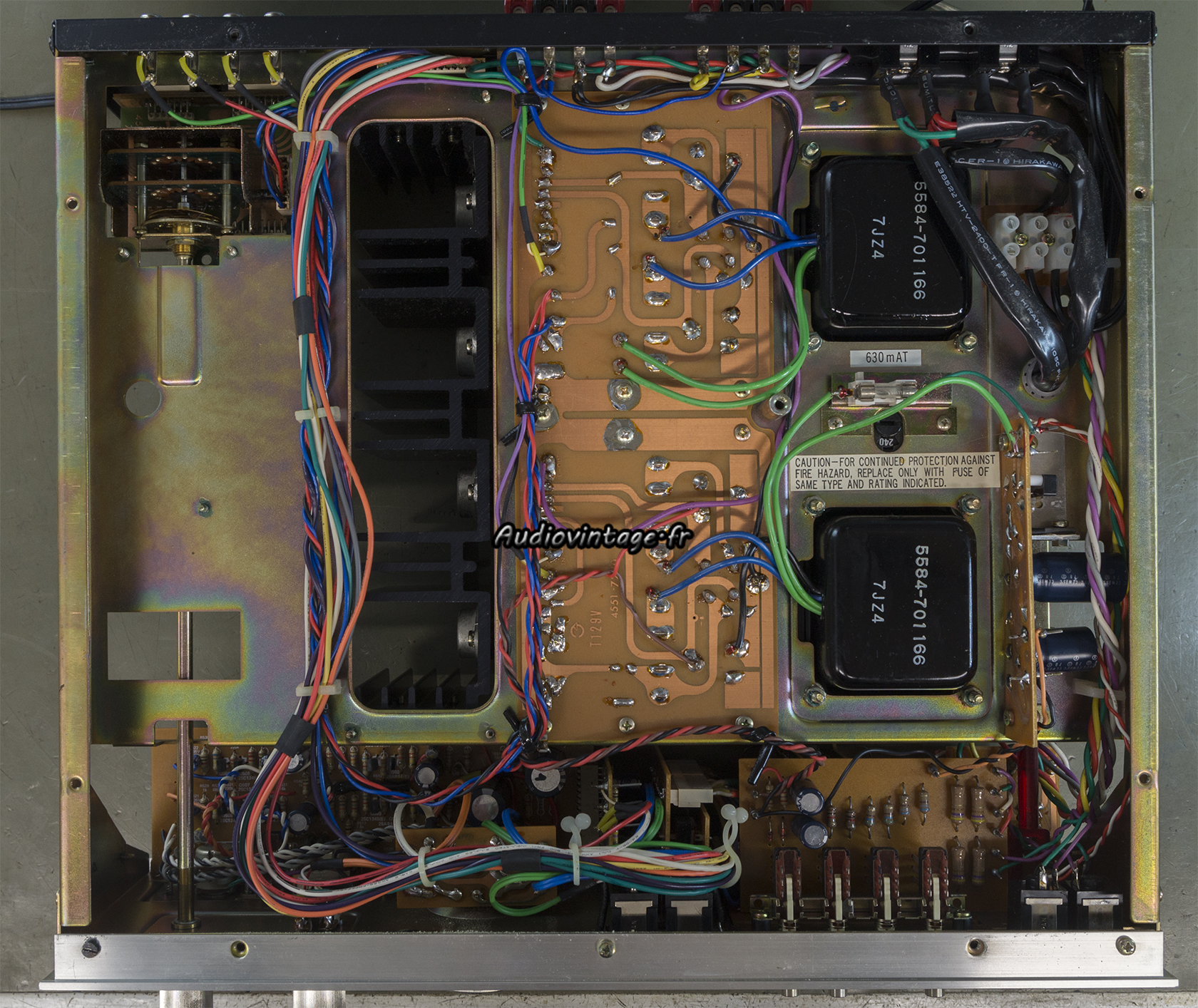

Un achat récent, des soucis habituels pour un appareil de cet âge, et voici un Harman Kardon A 402 à l’atelier.
Crachotements aléatoires, canal qui disparait, une bonne révision s’avère nécessaire.
Tout semble d’origine si ce n’est des straps en plus du connecteur en enetrée/sortie du circuit phono.

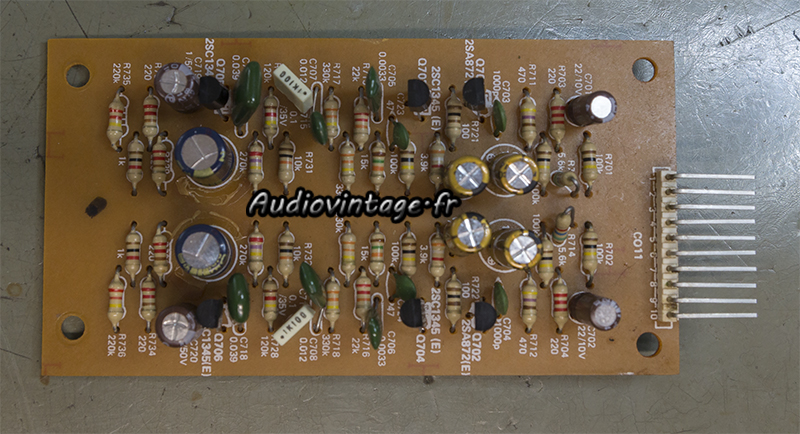

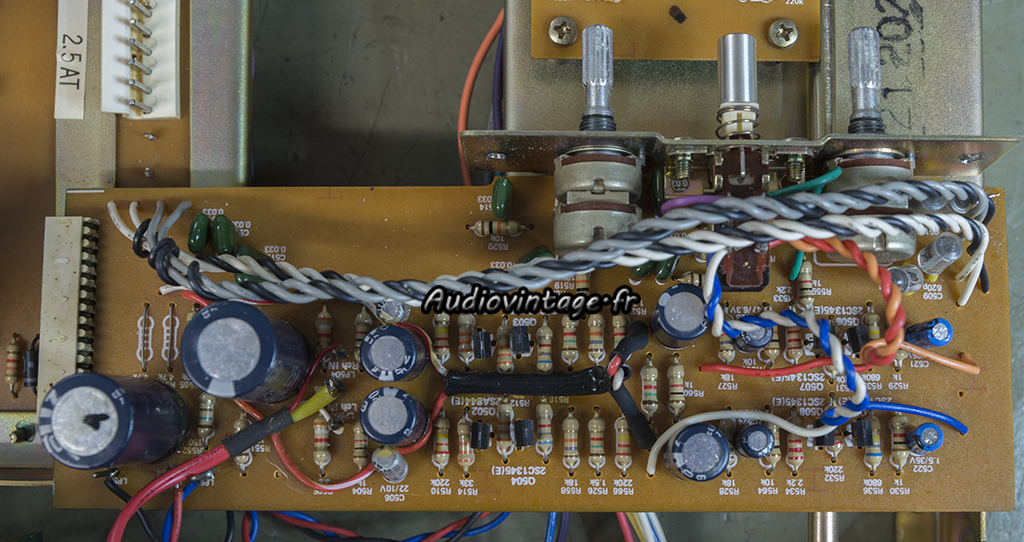

Voici l’étage phono et ses connections pas bien propres…
Transistors et condensateurs chimiques sont neufs, et connecteur nettoyé bien sûr.

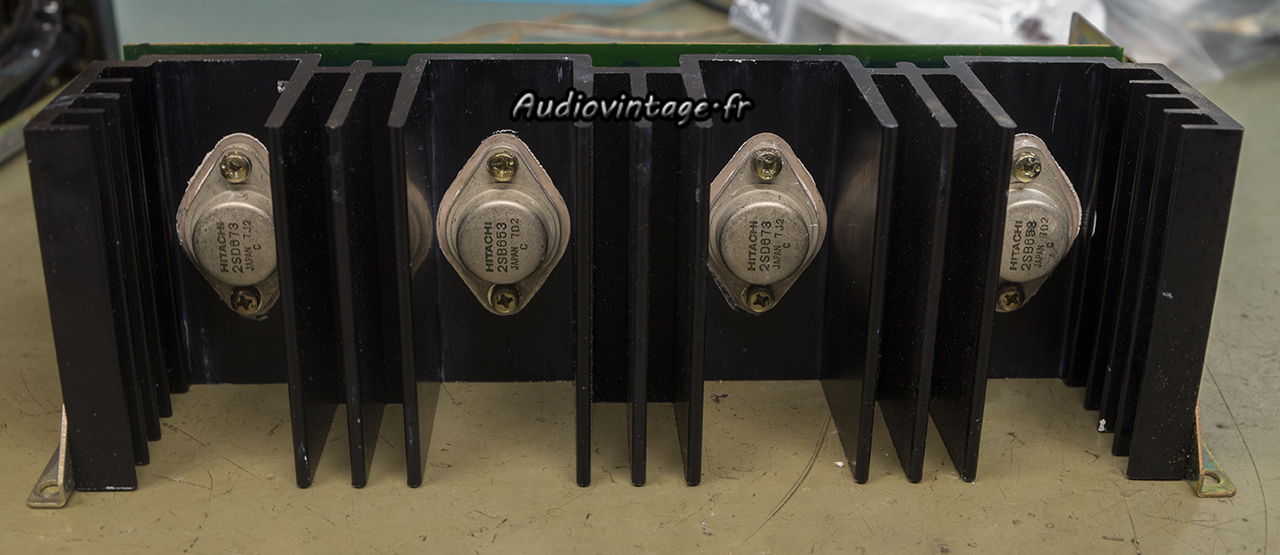

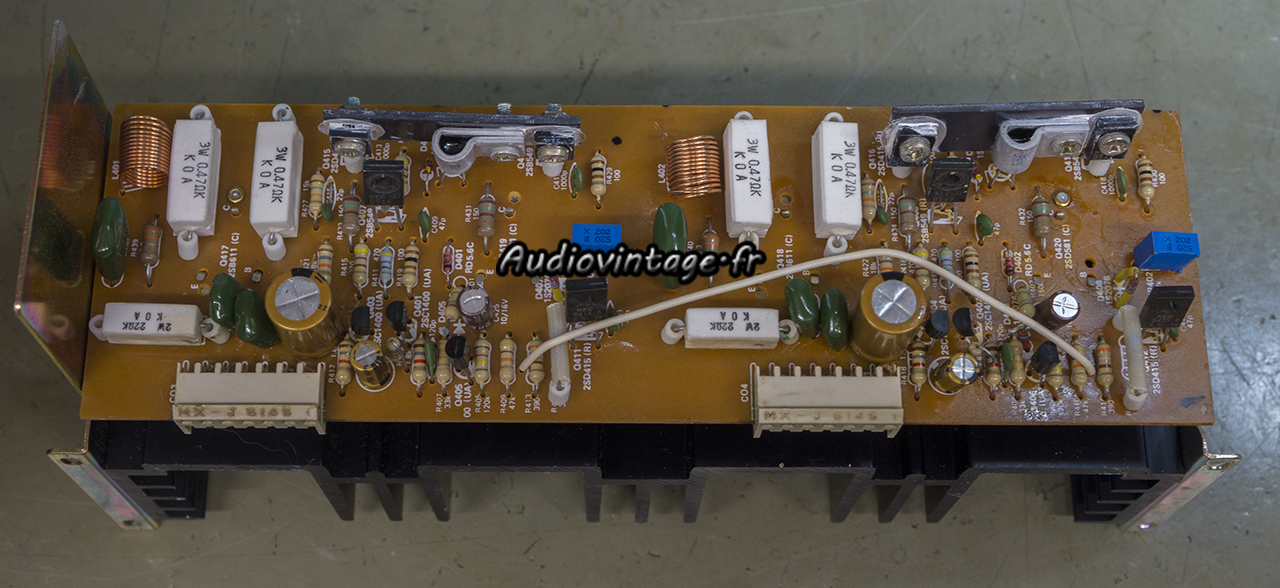

L’ensemble transistors de puissances/radiateur/circuit driver.

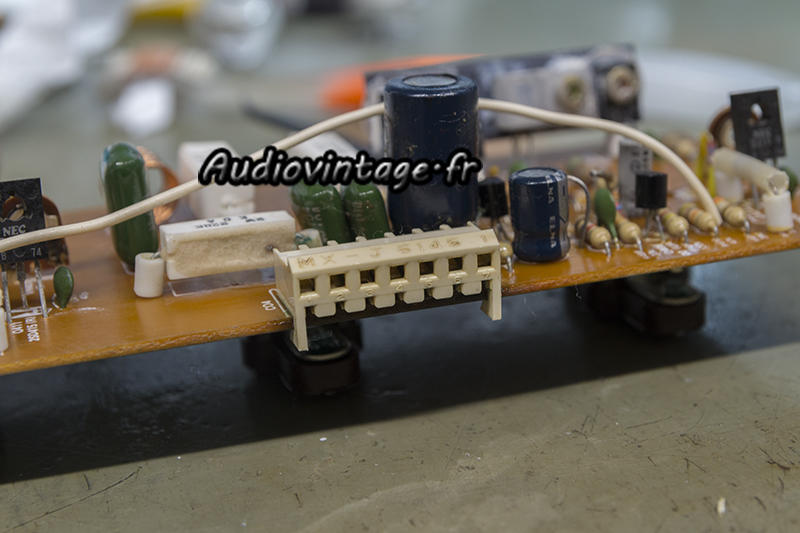

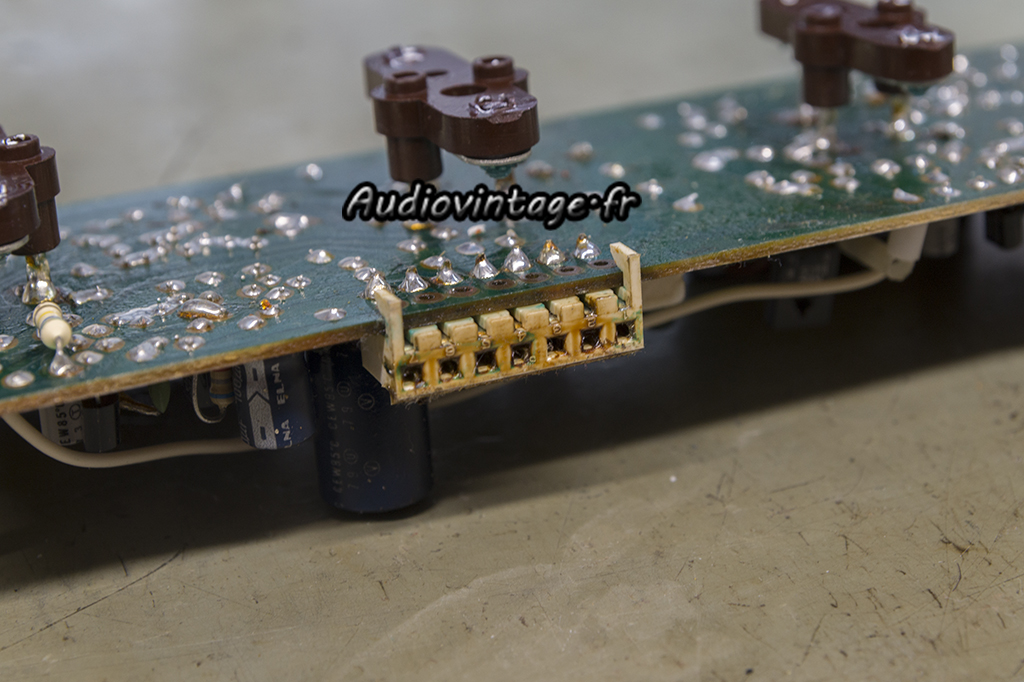

Pas bien !
Bien !
Condensateurs chimiques remplacés, ainsi que certains transistors et les résistances ajustables des courants de repos.
Transistors de puissances remontés après test sur des micas d’isolation neufs et de la graisse fraiche.
Le circuit de tonalité.

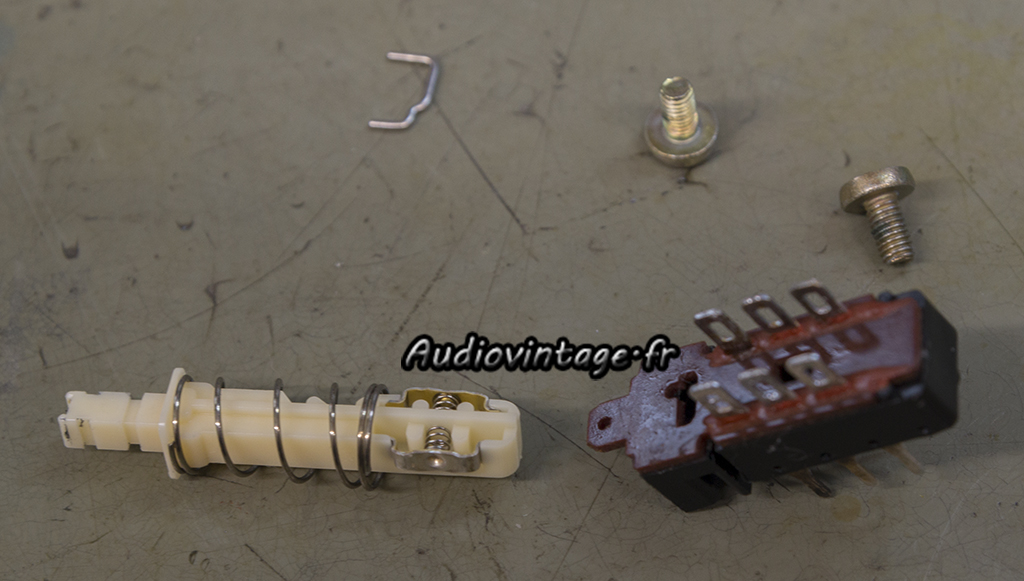

La commande « tone defeat » est trop encrassée pour un nettoyage externe. Démontage et nettoyage mécanique.
Condensateurs chimiques et transistors neufs, commande remontée.

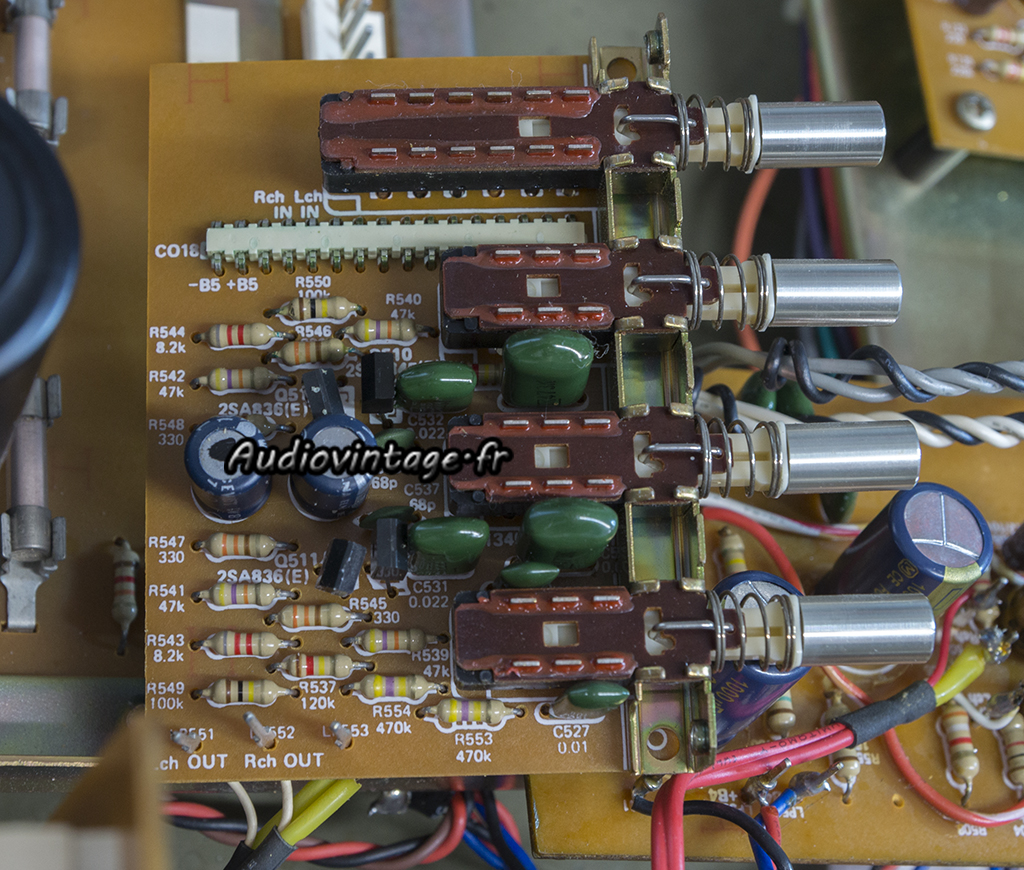

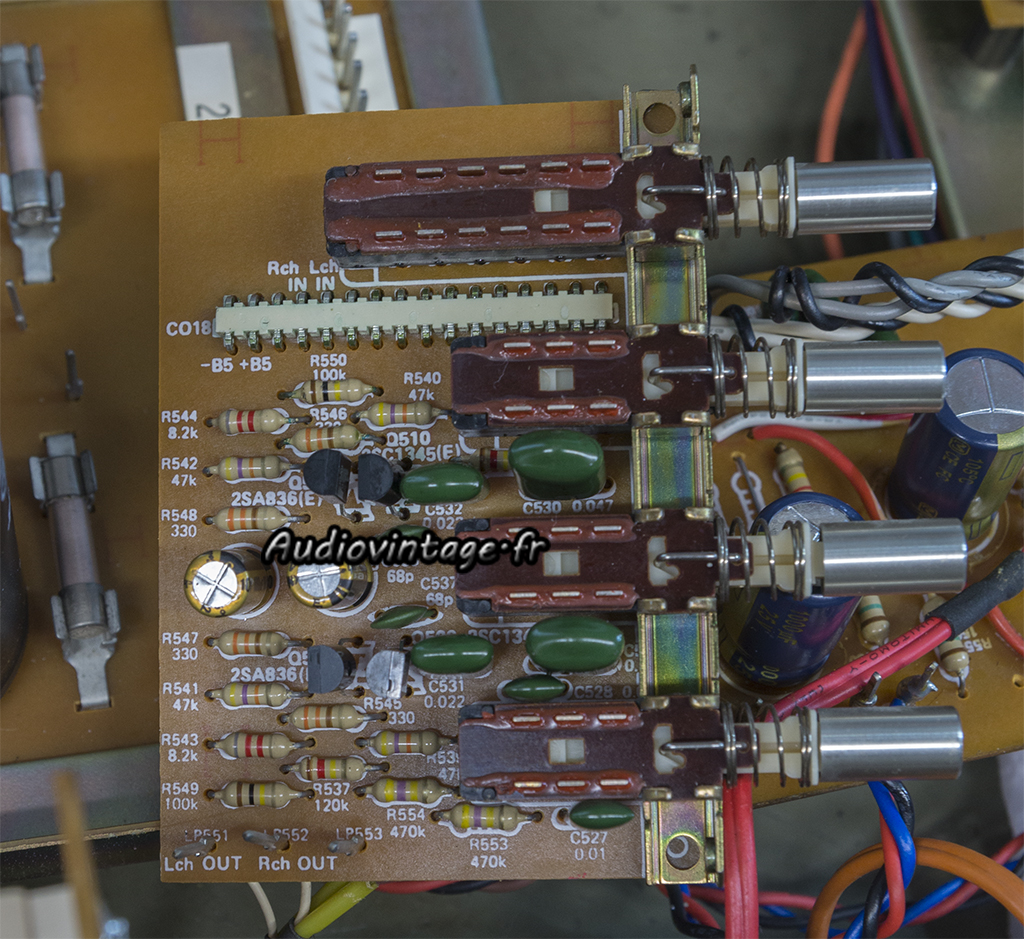

Le circuit filtre.
Condensateurs chimiques et transistors neufs.
Quelques condensateurs chimiques supplémentaires remplacés, un bon nettoyage et réglage des courants de repos.

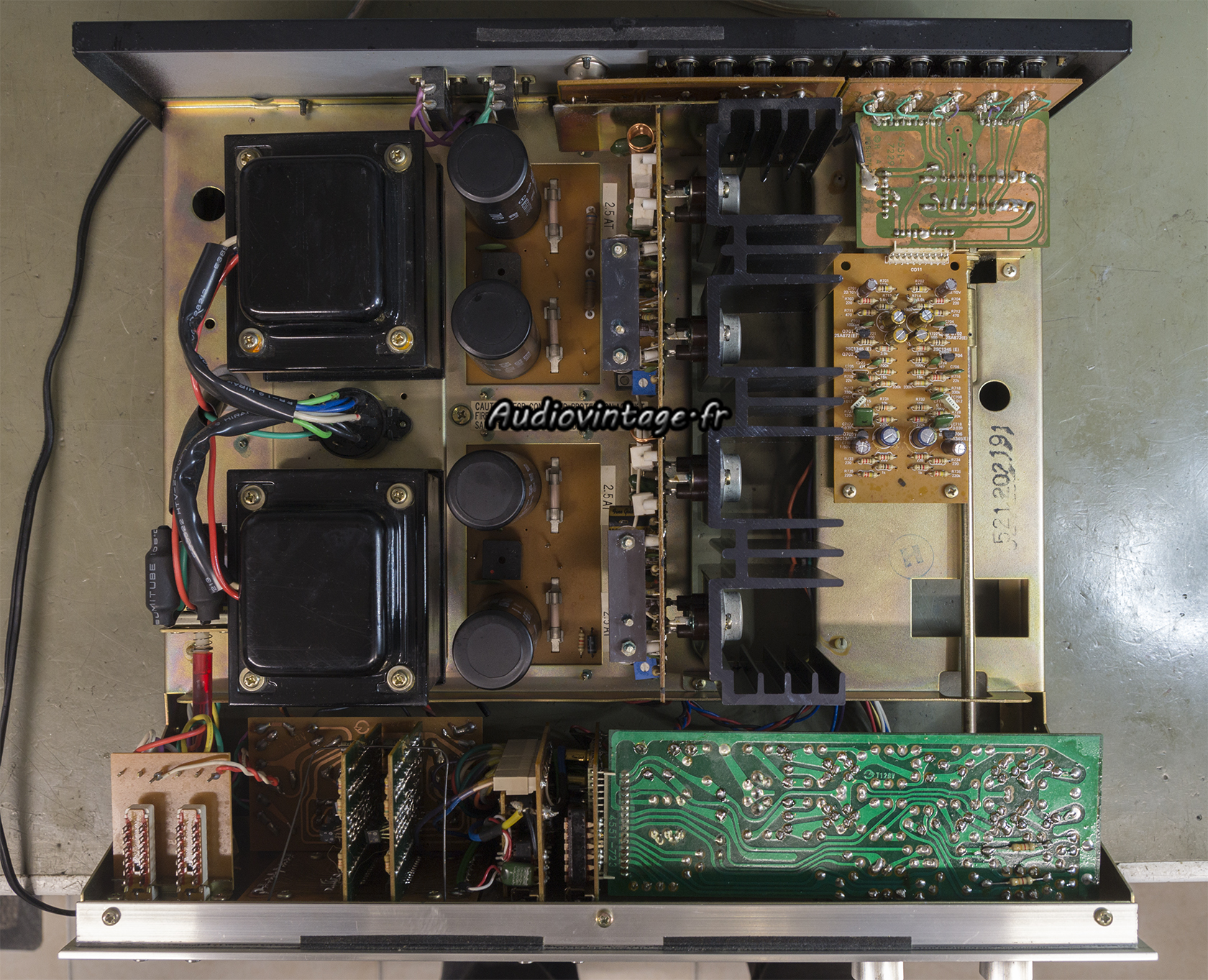

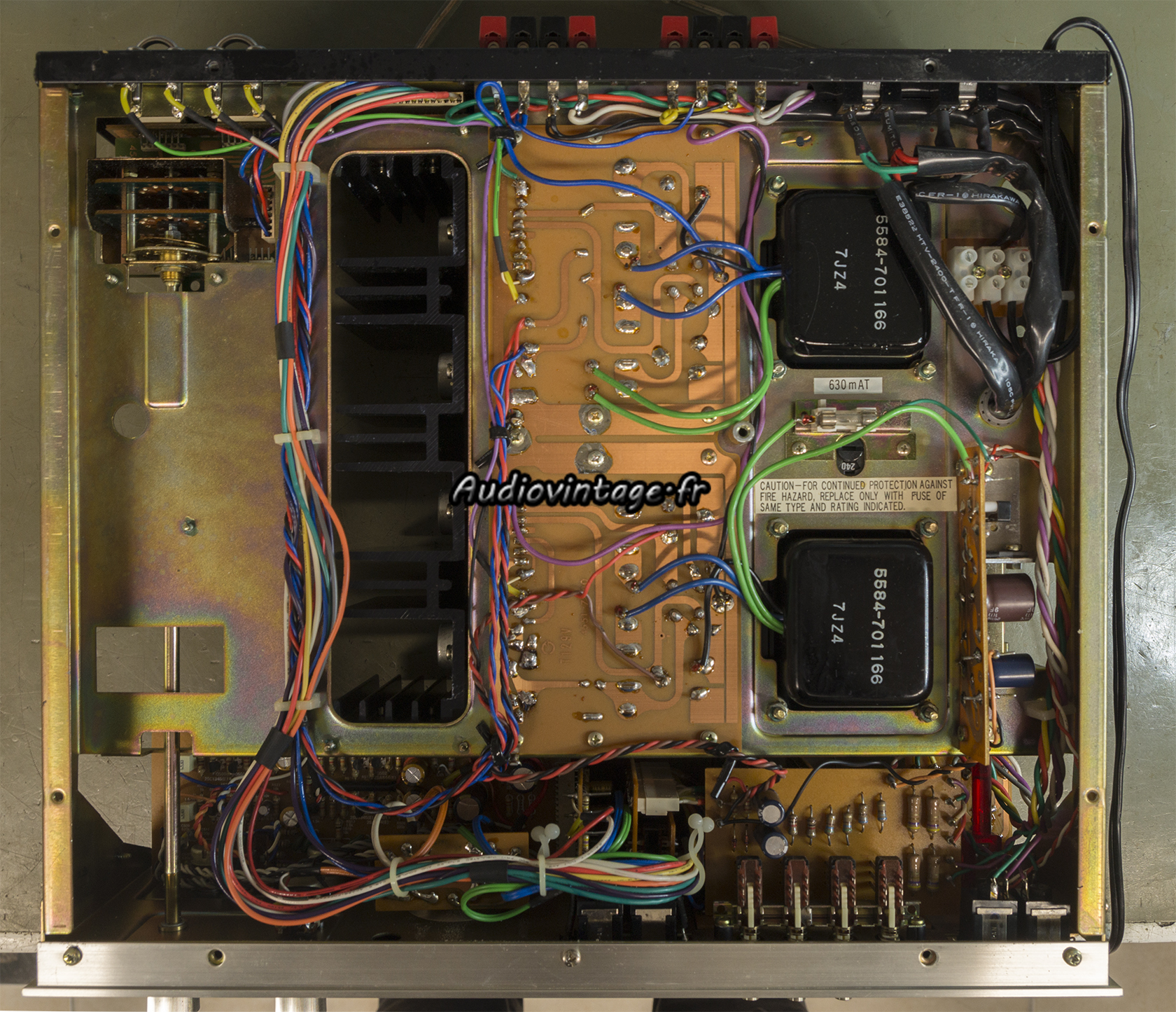

Terminé.
Connectique.
Les mesures sur entrée Aux :
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.
Distorsion à 2x40w sous 8 ohms (puissance nominale), entrée aux, tone defeat.
Distorsion à 2x50w sous 8 ohms, entrée aux, tone defeat, pas encore à l’écrêtage mais pas loin.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres activés.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.
Rapport signal bruit à 2x40w sous 8 ohms, entrée aux, tone defeat.
Les mesures sur entrée phono :
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

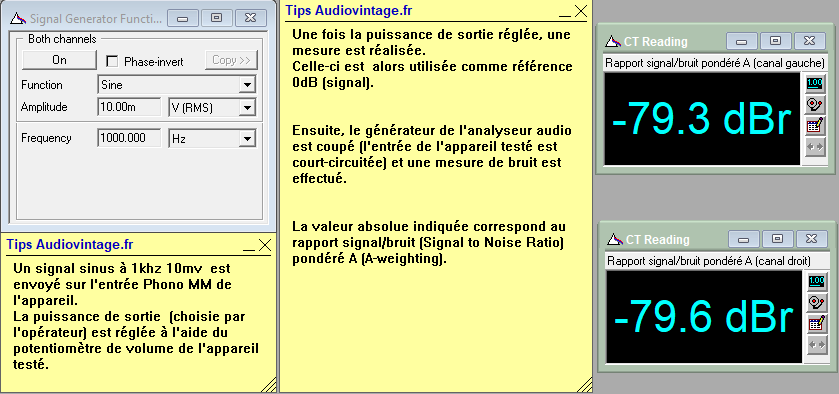

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.
Rapport signal bruit à 2x40w sous 8 ohms, entrée phono, tone defeat.
Les mesures à l’oscilloscope :
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
