Sansui AU-519

Sansui AU-519
Ce Sansui AU-519 est arrivé à l’atelier pour une révision salutaire, avec une petite « surprise » bien cachée…

Il fait encore partie des séries « intéressantes » chez Sansui, hélas, comme c’est souvent le cas sur les séries x17 (AU-517 par exemple) ils sont « rincés » et nécessitent d’être revus d’A à Z.
C’est le cas de cet exemplaire.

Sansui AU-519

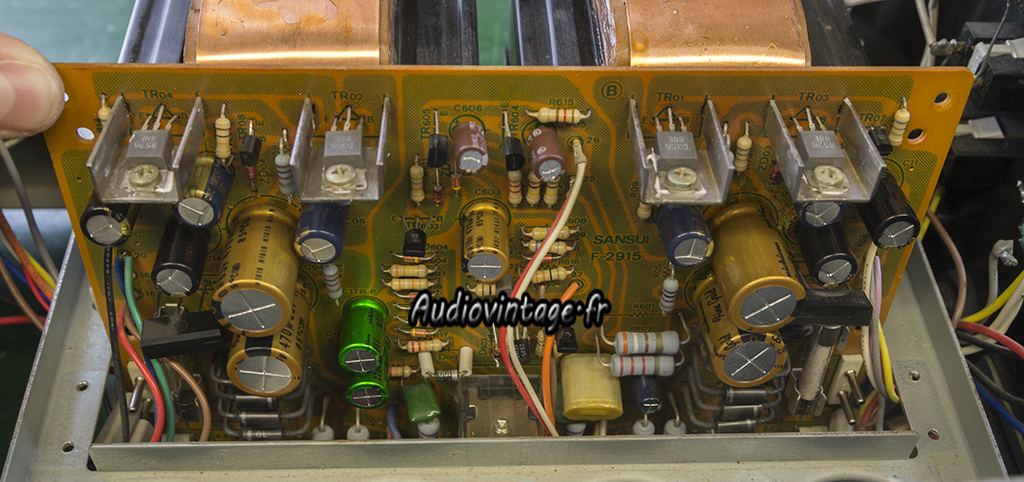

La section alimentation et protection.

Sansui AU-519
Condensateurs chimiques neufs, certains transistors ont été remplacés. Les transistors montés sur radiateurs ont reçu de la graisse thermique neuve.

Sansui AU-519

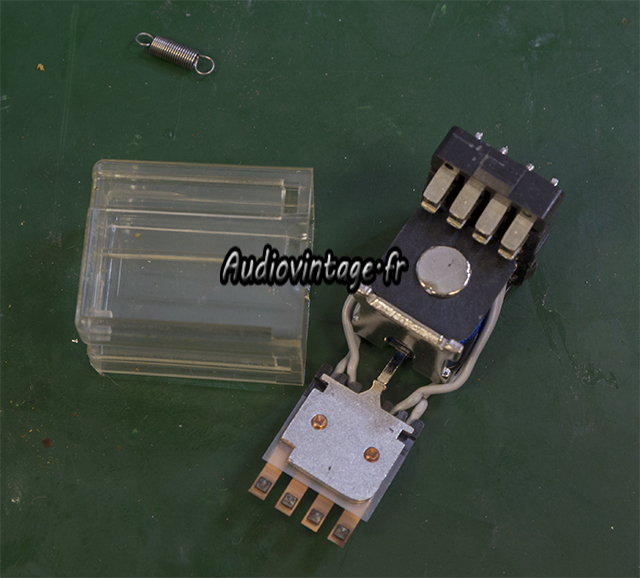

Le relais de protection HP est démonté. Ses contacts sont bien encrassés mais pas usés. Il sera donc nettoyé puis remonté.

Sansui AU-519

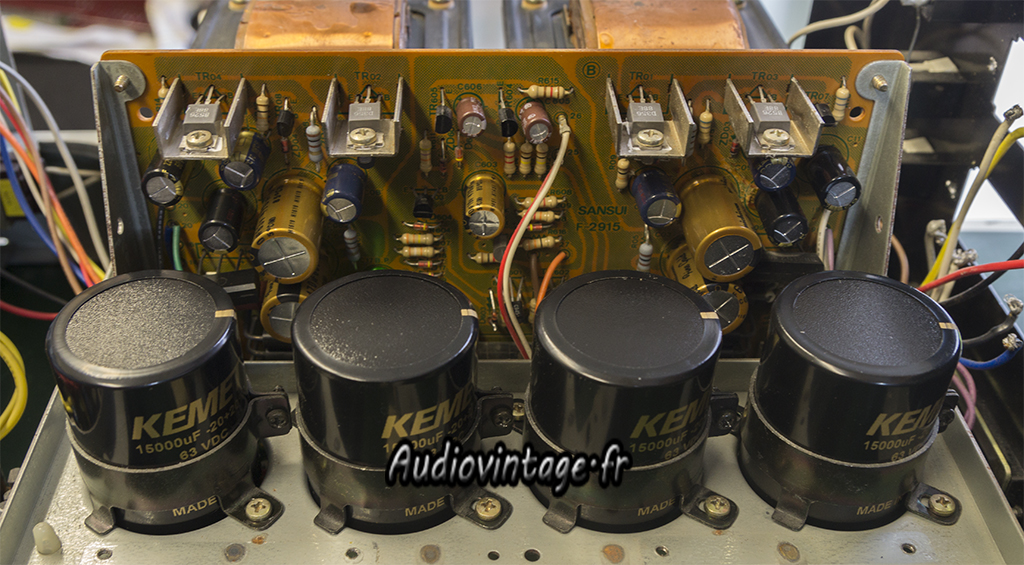

Les nouveaux condensateurs de filtrage prennent place.

Sansui AU-519

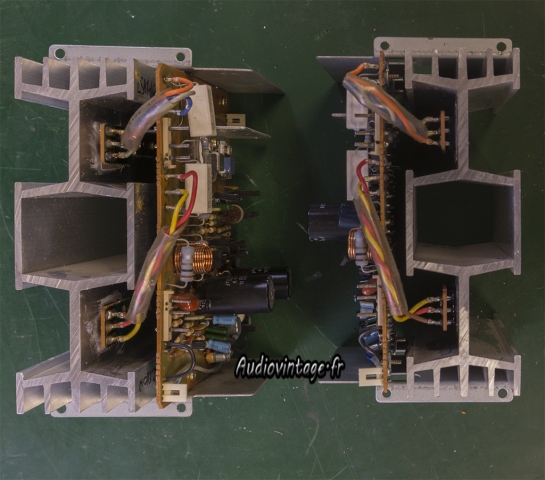

Les deux blocs d’amplification sont démontés

Sansui AU-519
Un circuit driver qui semble être dans son jus.

Sansui AU-519

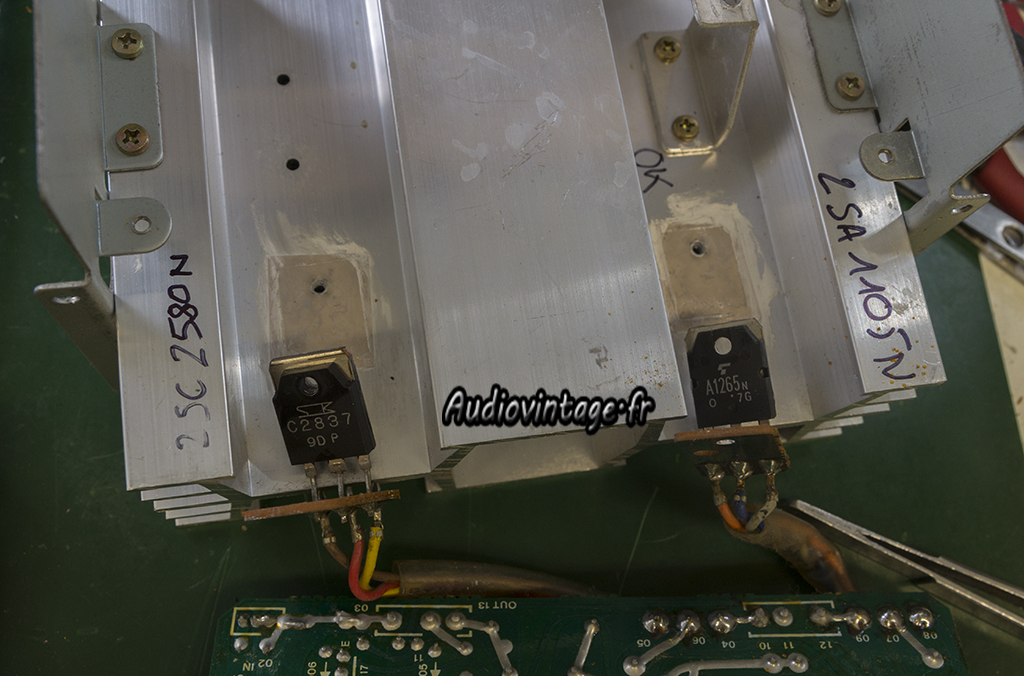

Aie. C’est la tuile. Il y a eu « bricolage ». Depuis quand le 2sc2837 Sanken est le complémentaire du 2SA1265 Fairchild ?
Ce genre de montage est parfait pour se retrouver avec une distorsion importante et un appareil instable.
« J’apprécie » également le feutre sur les radiateurs, si l’intervenant est perdu avec deux transistors, je n’ose pas imaginer le roman qu’il y aurait eu sur le radiateur d’un quadruple push-pull…

Sansui AU-519

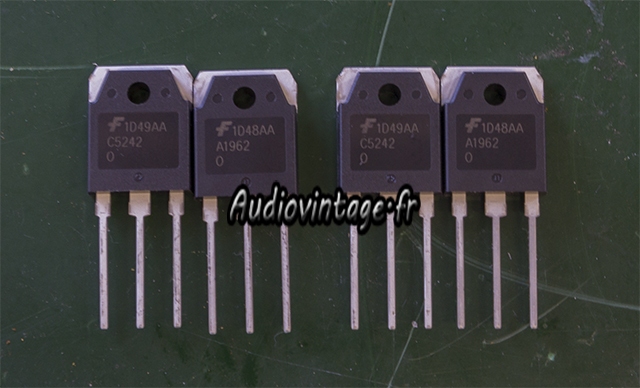

On change tout ça. Les remplaçants sont prêts.

Sansui AU-519
Transistors de puissance remontés. Difficile d’en connaitre la référence une fois en place.

Sansui AU-519

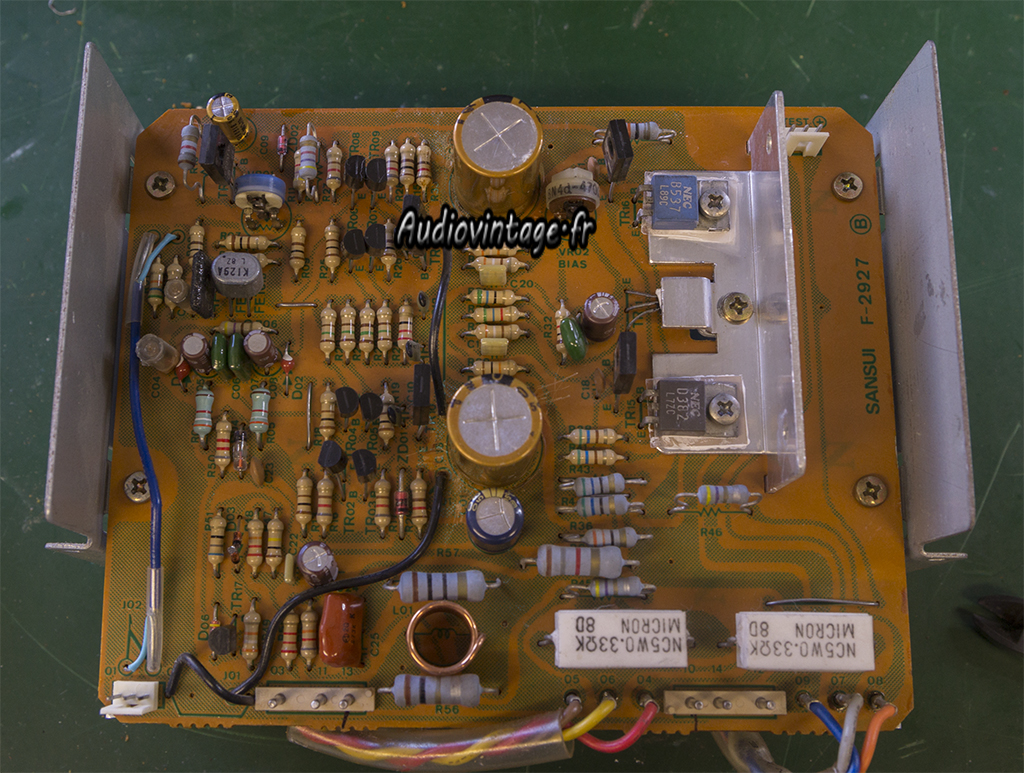

Circuit driver révisé. Condensateurs neufs, toutes les graisses thermiques sont remplacées. Les connecteurs encrassés ont été nettoyés, la colle corrosive supprimée.
Intervention identique sur le second canal d’amplification.

Sansui AU-519

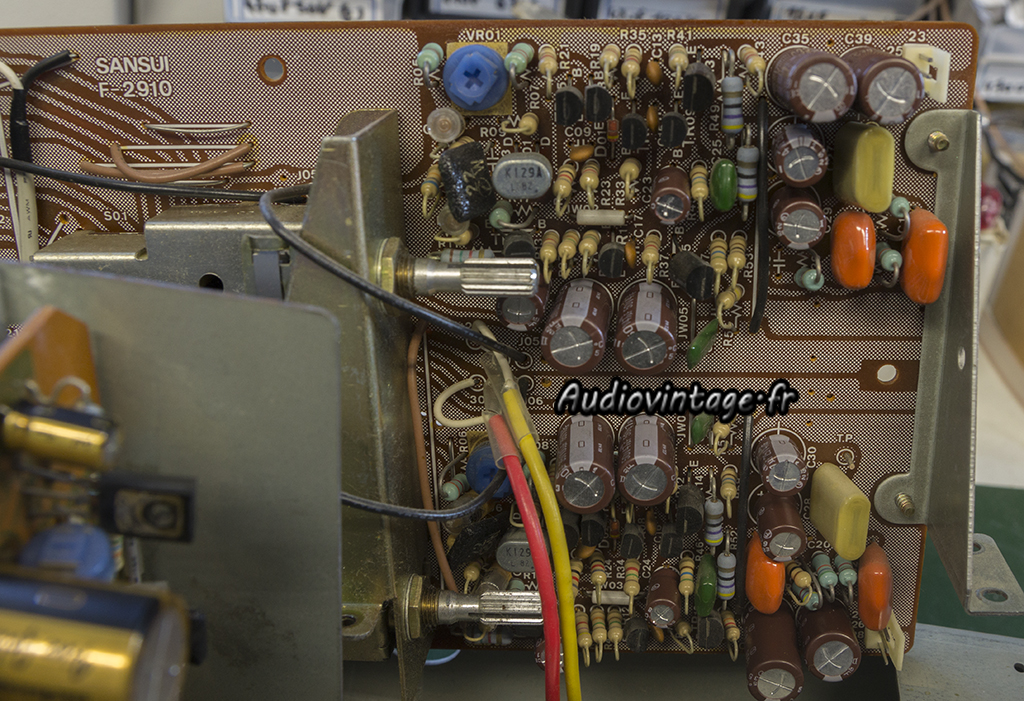

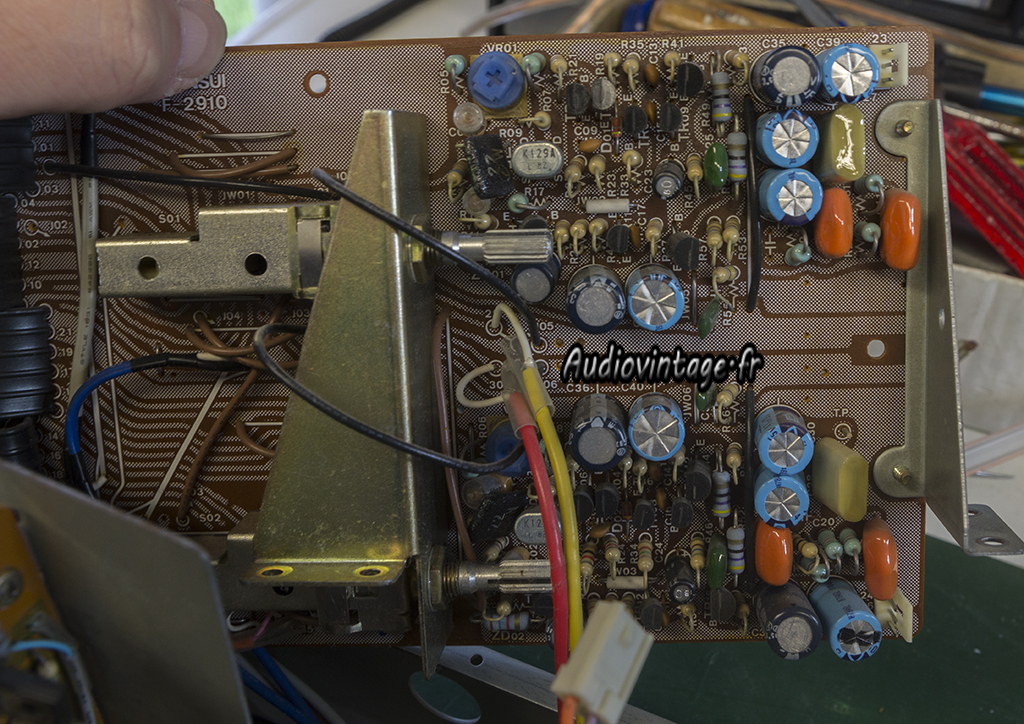

Le circuit phono.

Sansui AU-519
Condensateurs neufs partout.

Sansui AU-519
Circuit de tonalité et filtres.

Sansui AU-519
Révisé également.

DSC09438
Terminé. Bias et offset de l’amplification sont réglés, tout comme les offsets des circuits phono et tonalité.

Sansui AU-519

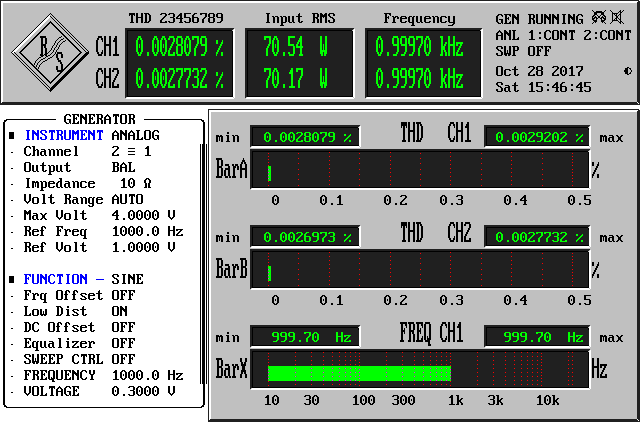

Distorsion relevée à puissance nominale sous 8 ohms, entrée Aux.

Sansui AU-519

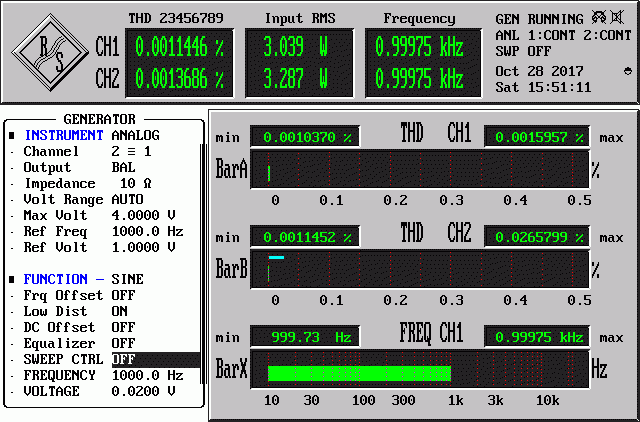

Même chose mais cette fois-ci à 3w, entrée phono.

Sansui AU-519
Réponse en fréquence à 1w en sortie, entrée Aux.

Sansui AU-519
Même chose, entrée Phono.

Sansui AU-519
Sansui AU-519
Sansui AU-519
Signal carré à 100hz, 1khz et 10khz.

Sansui AU-519

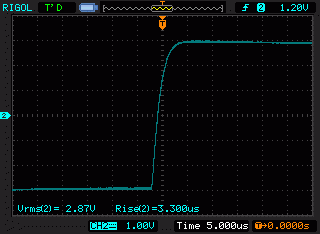

Temps de montée à 10khz.

Sansui AU-519

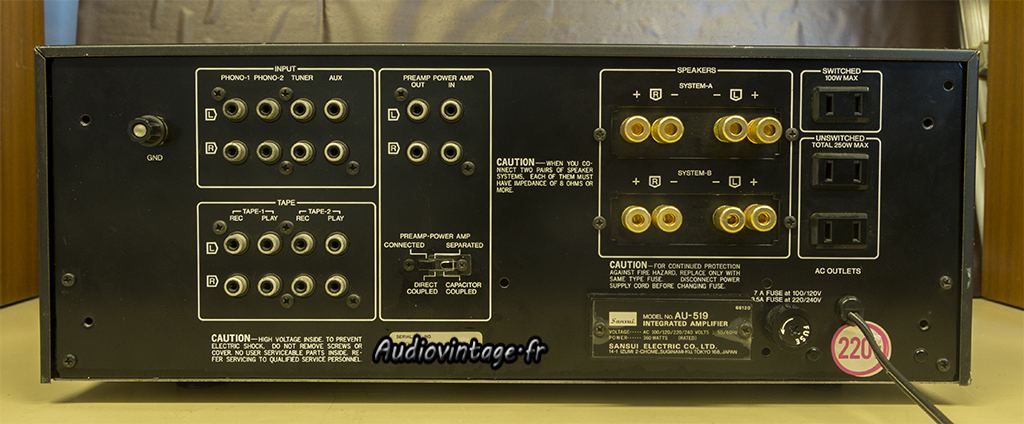

Connectique. Montage de nouveaux borniers HP.
