Sansui BA-2000

Sansui BA-2000
PAF le fusible !
Pour simplifier, voila ce qui est arrivé à ce superbe bloc de puissance Sansui.
Le propriétaire a remplacé le fusible et comme le résultat fut le même (claquage), me voici avec cet appareil à l’atelier.

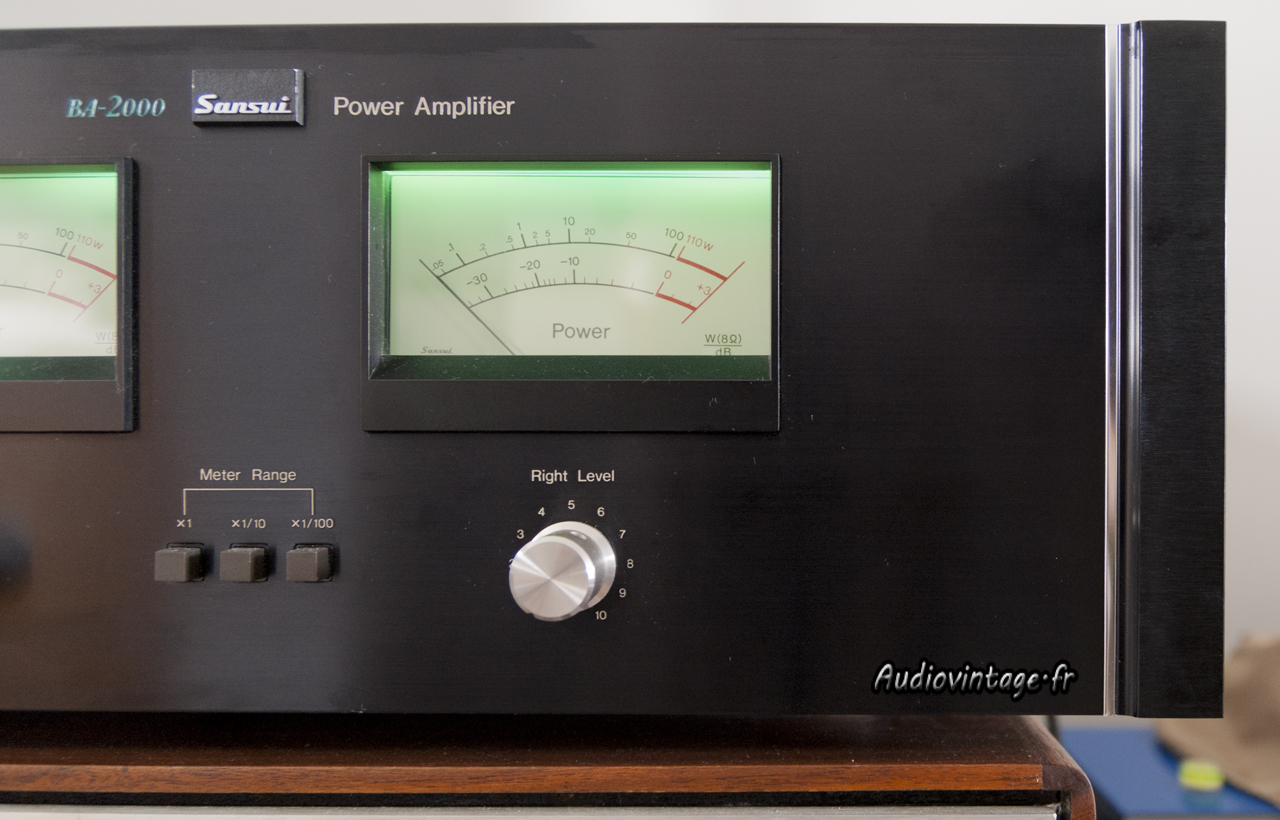

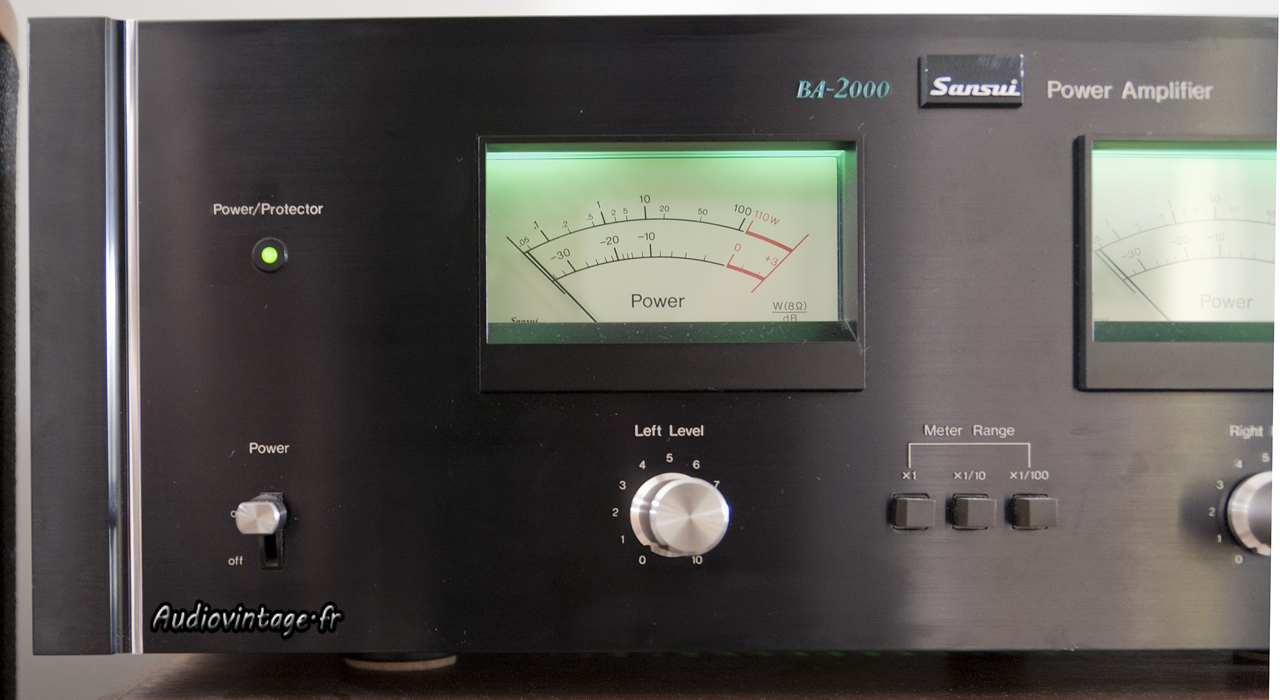

Sansui BA-2000
Sansui BA-2000

Sansui BA-2000

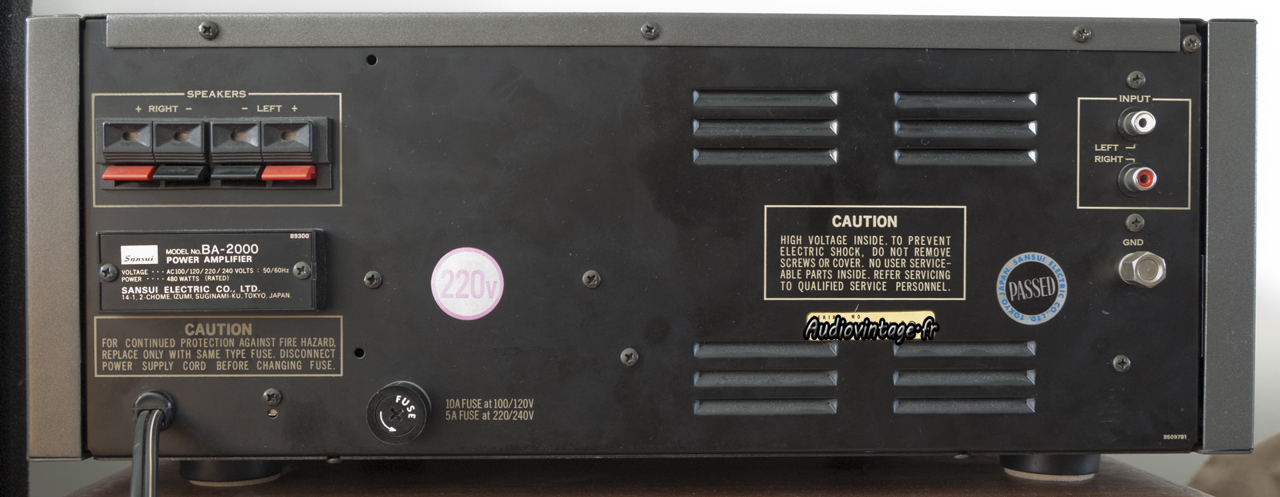

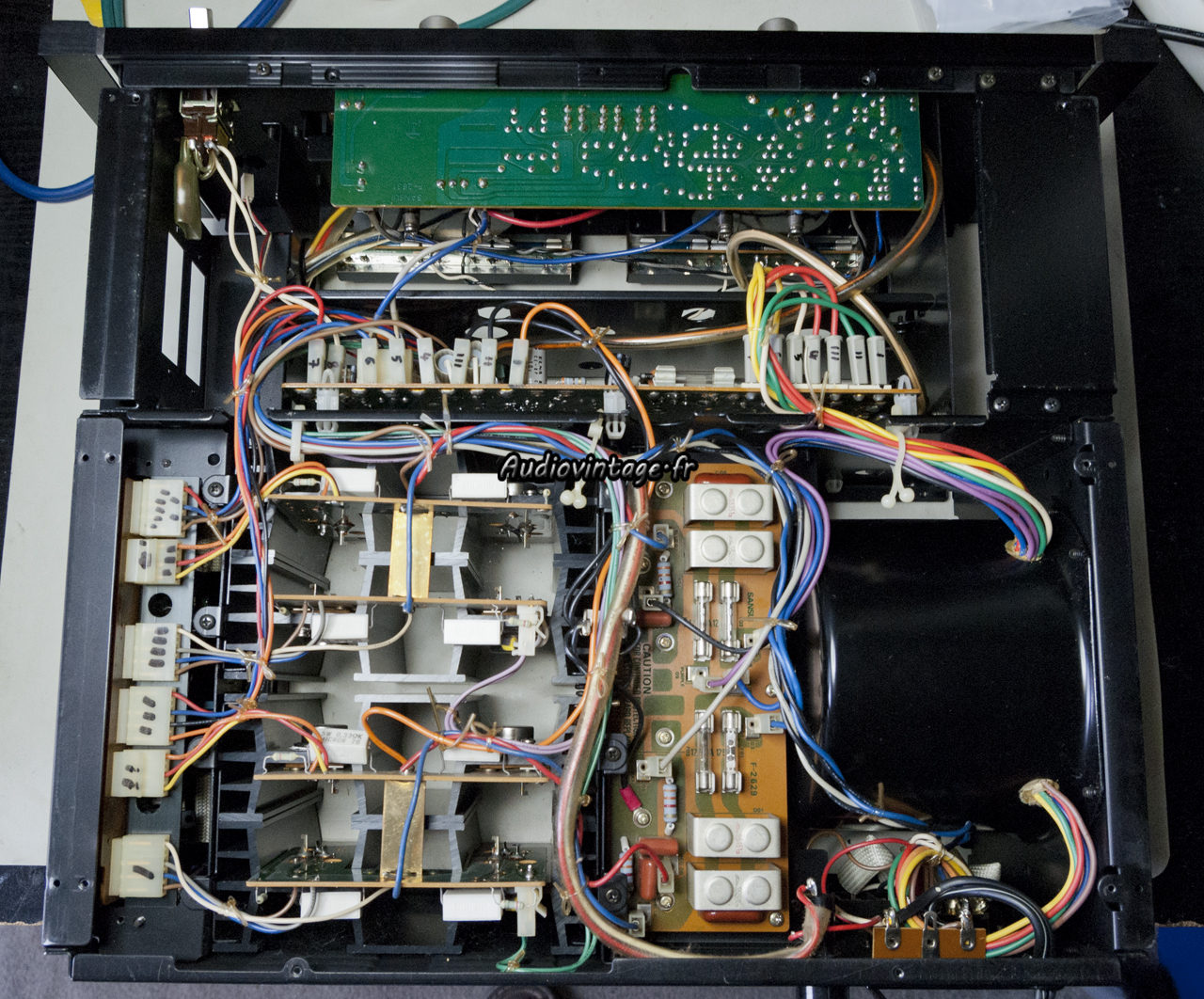

C’est un bel exemplaire, il a déjà été révisé, récemment (par un autre technicien), mais nous verrons cela plus loin…

Sansui BA-2000

Sansui BA-2000

Sansui BA-2000

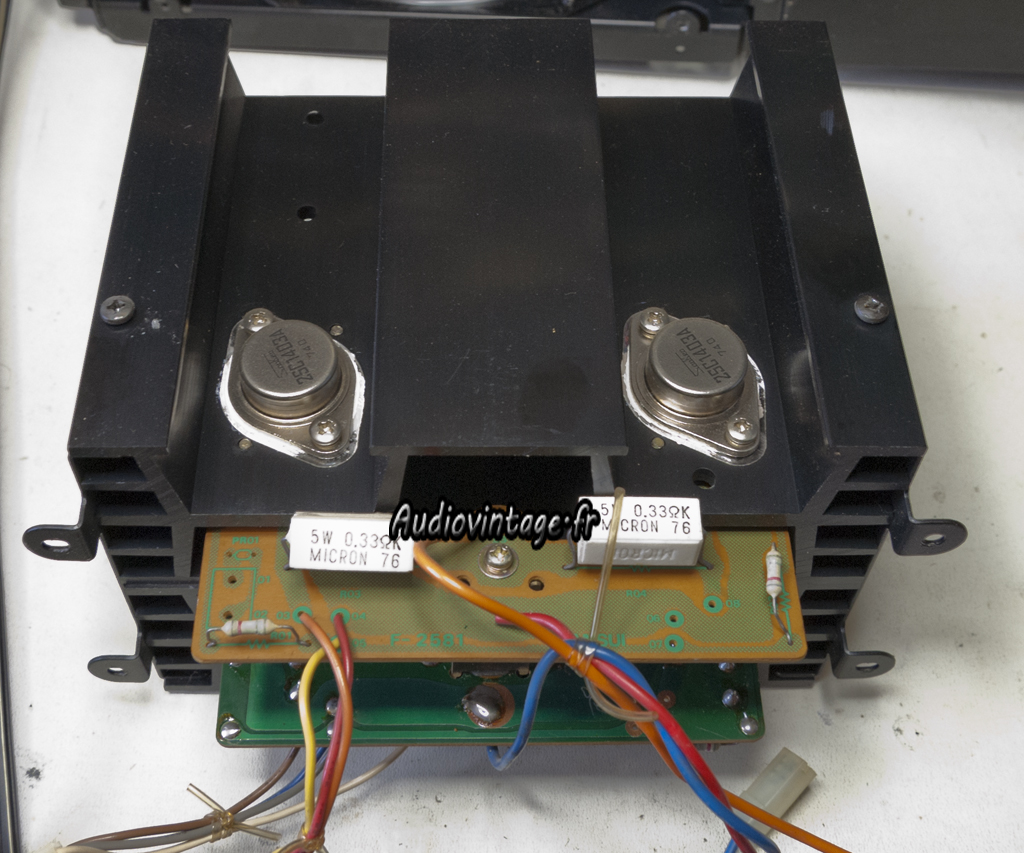

Le diagnostique principal est vite réalisé, deux des quatre transistors de puissance présents sur un des deux canaux sont HS.
Le propriétaire avait emmené son appareil à réviser (bien avant la panne) en précisant qu’il chauffait beaucoup.

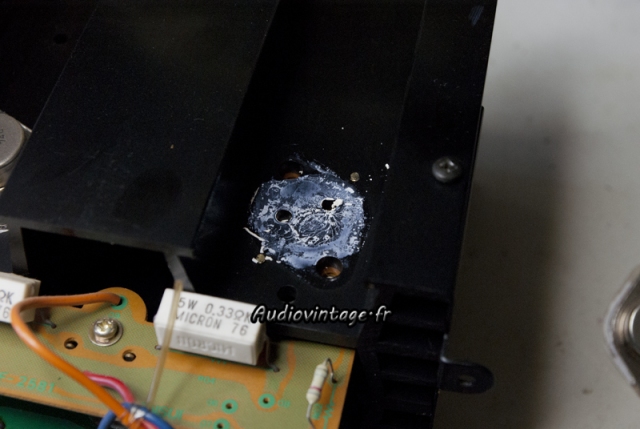

On notera que la graisse thermique sous ces transistors n’a pas été remplacée, elle part en poudre tellement elle est sèche…
Il faut bien sur ne jamais s’arrêter ici et se borner à remplacer uniquement les transistors défectueux !

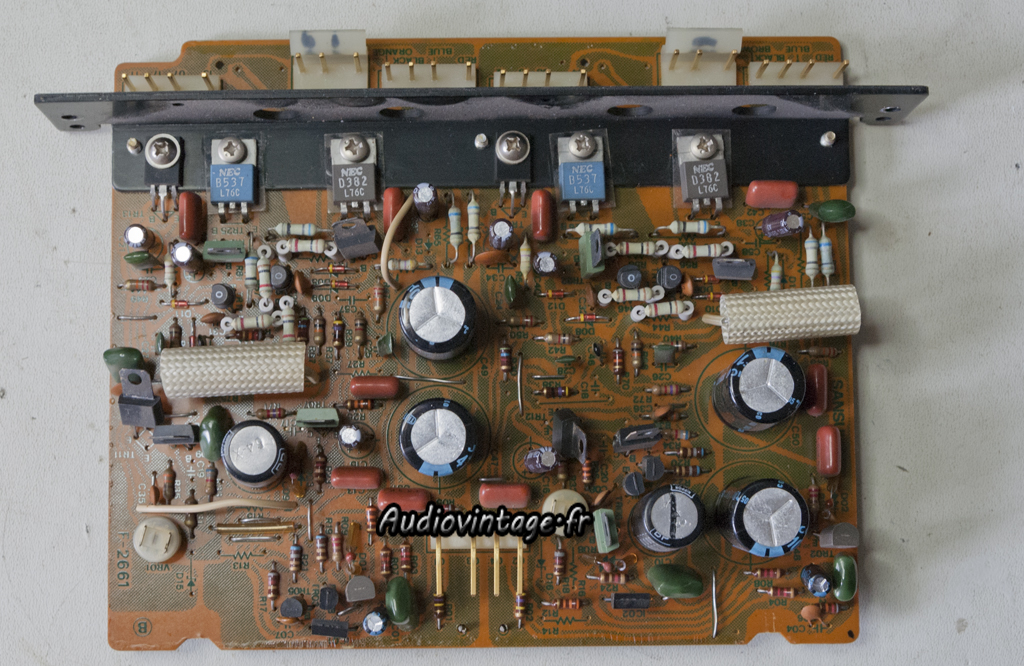

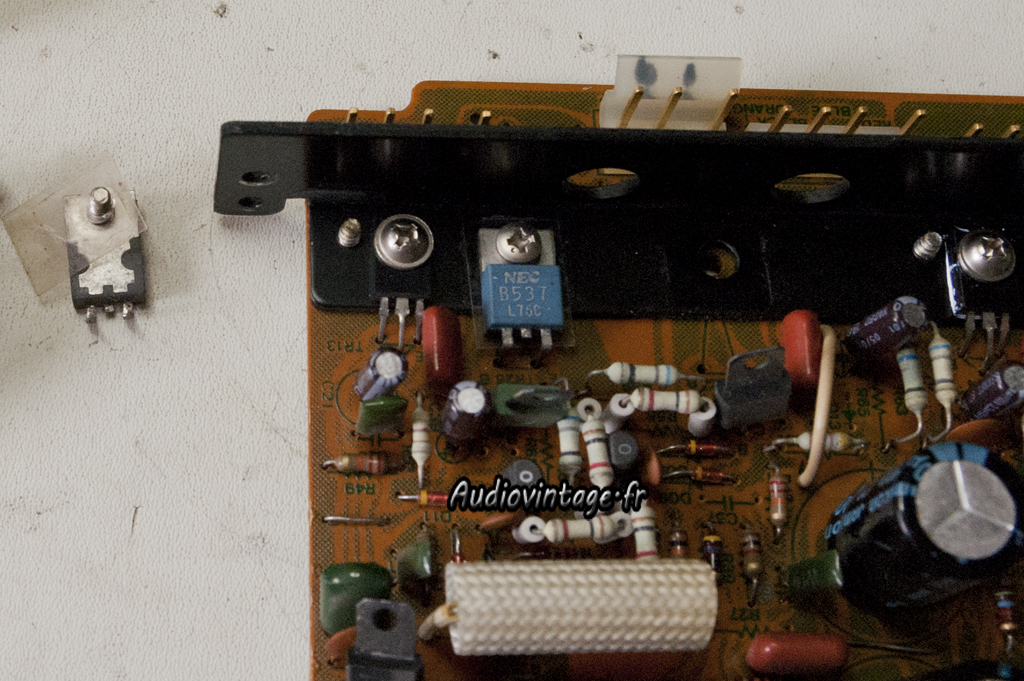

La carte d’alimentation, la carte driver ainsi que les quelques composants présents sur les cartes supportant les transistors de puissance vont être vérifiés et pour certains (nombreux…) de ces composants, remplacés…

Sansui BA-2000

Lors de la précédente intervention (dont je ne suis pas l’auteur, je le répète) certains condensateurs ont été remplacés.
Pourquoi ne pas les avoir tous changés ? Dommage !
Le plus ennuyeux, c’est la présence des « fuse resistor » originales. Ces résistances sont systématiquement source de problème, même si elles ont peu déviées, il ne faut pas hésiter à les remplacer.
Sur cette carte, il y en a 20, et tenez vous bien, sur les 20, il y en a deux qui sont encore presque correctes, les 18 autres sont complètements hors tolérance !
Exemple : une résistance de 1kohms mesurée à plus de 2kohms….

Sansui BA-2000

Sansui BA-2000

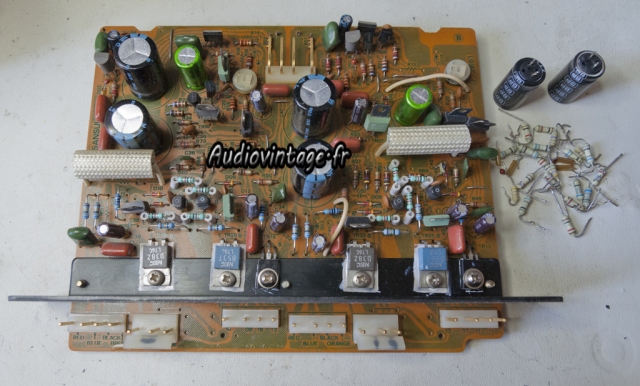

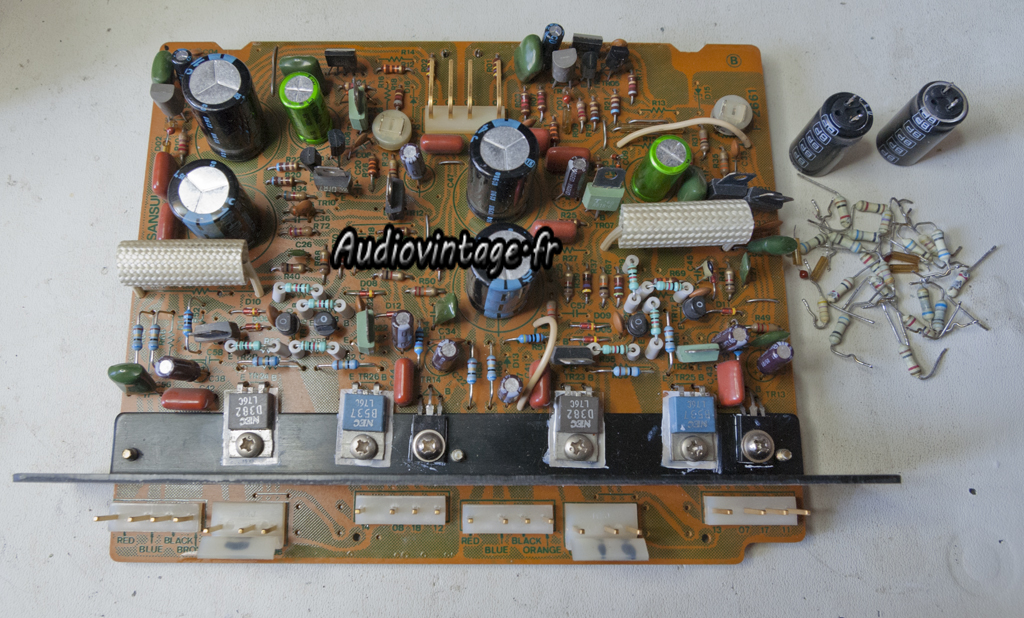

Remplacement des condensateurs chimiques restant, des résistances « fuse », et remplacement des diodes VD1212 connues et reconnues comme vieillissant plutôt mal.
On n’oublie pas la nouvelle graisse thermique sous les transistors.

Sansui BA-2000

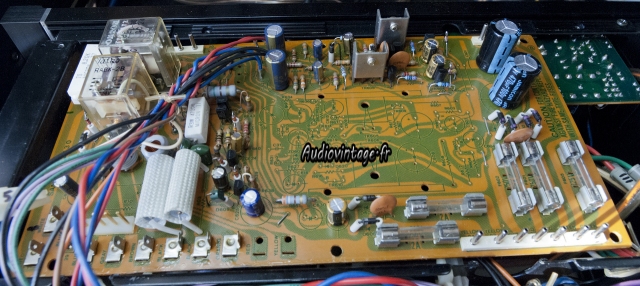

Nous voici arrivé à la carte d’alimentation et protection.
Ici aussi des condensateurs chimiques ont précédemment été remplacés.
Ici aussi nous avons droit aux fameuses « fuse resistor », au nombre de huit, remplacement obligatoire.

Sansui BA-2000

Sansui BA-2000

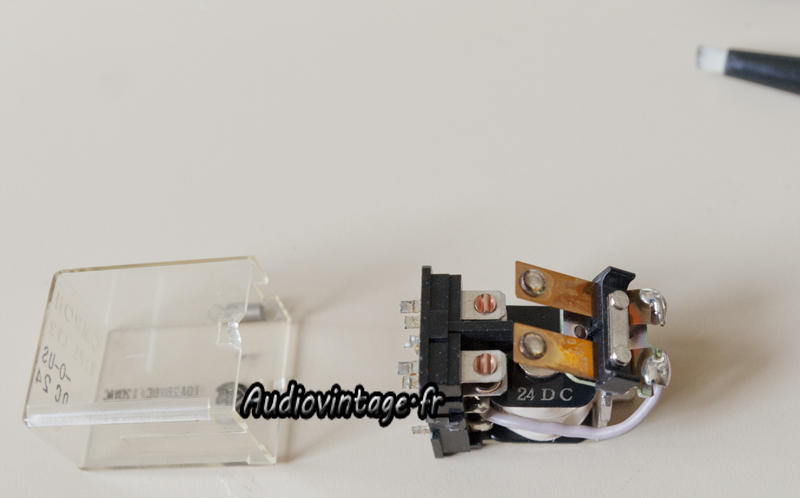

Remplacement des condensateurs chimiques originaux restant, ainsi que les diodes VD1212 et ouverture des deux relais présents pour nettoyer les contacts.
Passons maintenant aux transistors de puissances. Les originaux sont introuvables en neuf, je ne souhaite pas monter des contrefaçons chinoises ni des transistors d’occasion récupérés on ne sait ou.

Sansui BA-2000

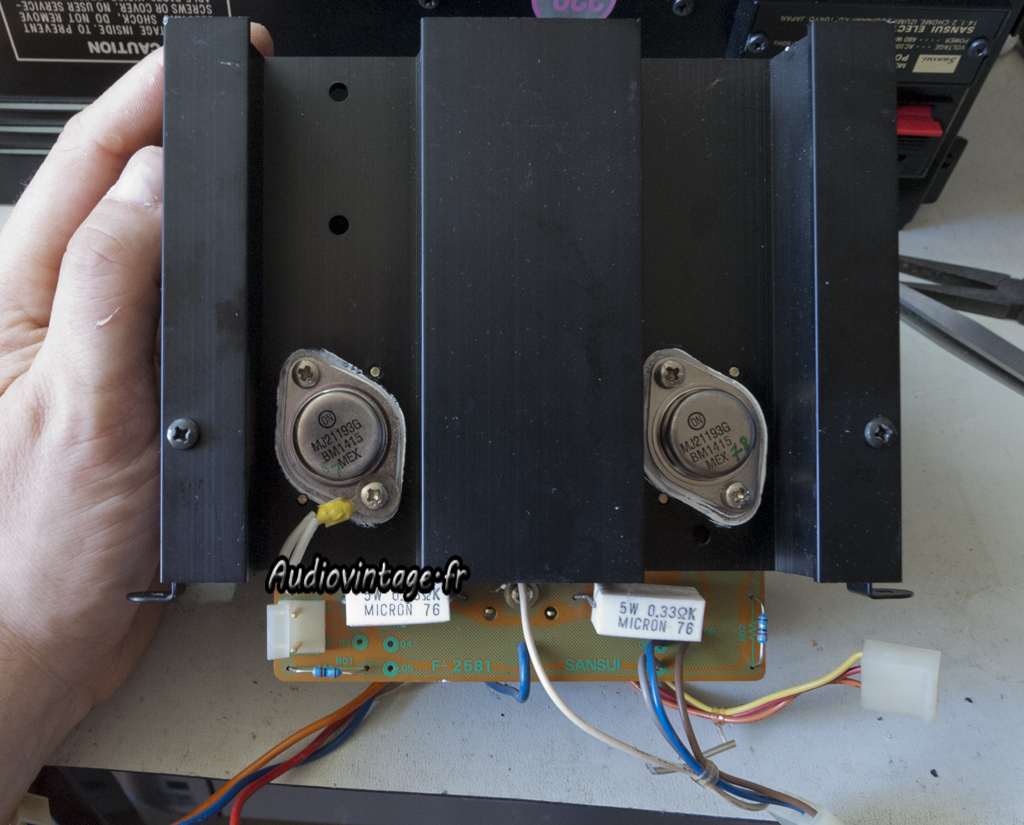

Montage de transistors neufs compatibles, appairés autant que possible et surtout de provenance connue !
Les résistances émettrices (de très faible valeur ohmique) sont contrôlées au pont RLC, ici aussi les résistances « fuse » (8 pour les deux canaux) sont remplacées.

Sansui BA-2000

Sansui BA-2000

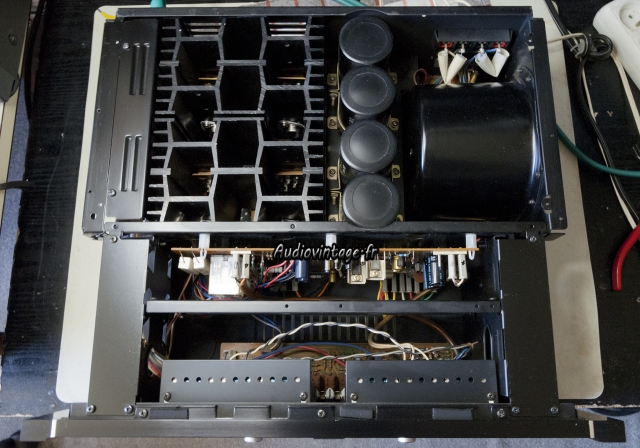

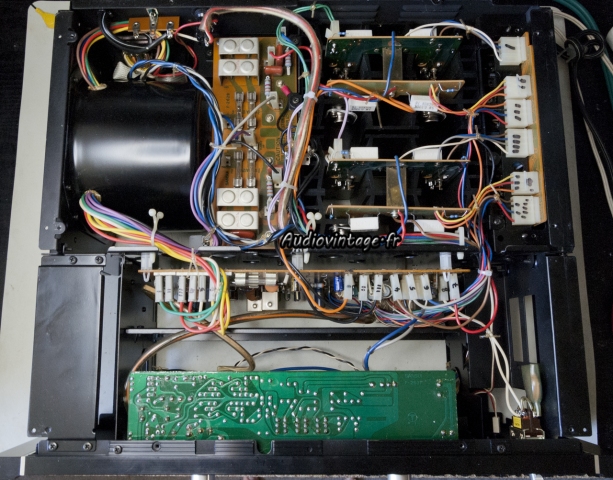

L’ensemble est remonté, l’accessibilité des différentes cartes est inférieure à un intégré du type AU-999 par exemple mais cela reste tout à a fait raisonnable et démontable sans se creuser la tête pendant 2 heures.

Le bias est ensuite réglé selon le manuel du constructeur, à l’aide d’un générateur faible distorsion à 40khz et d’un distorsiomètre. L’UPA Rhode & Schwarz intègre tout cela dans un seul appareil.
J’en profite pour ajuster légèrement la position des aiguille des vumètres.

Sansui BA-2000

Sansui BA-2000

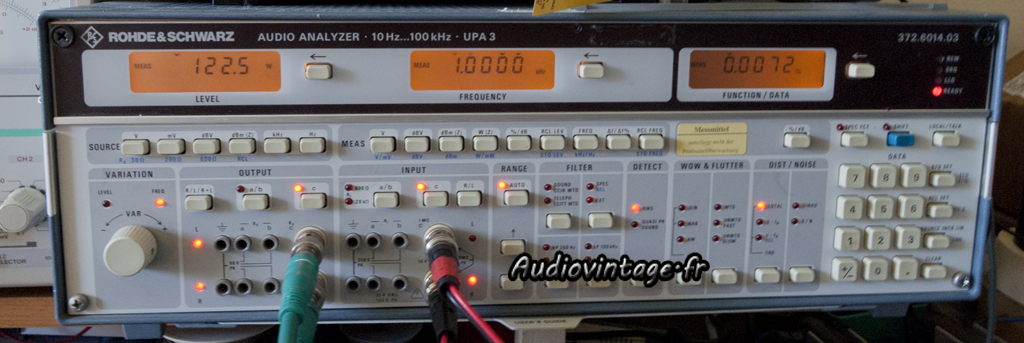

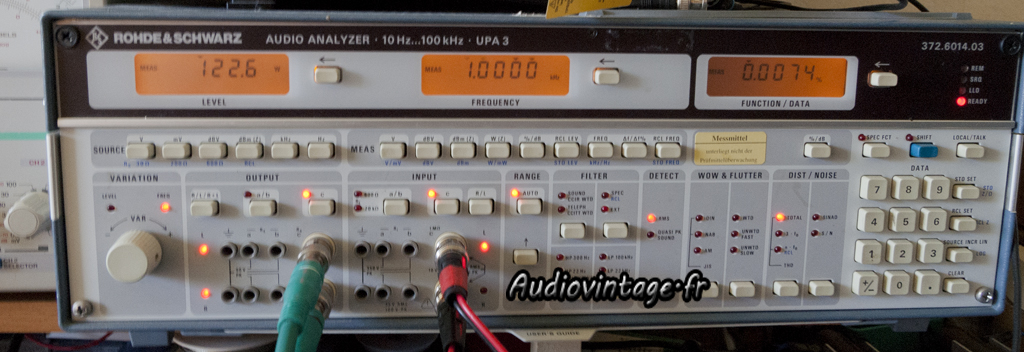

Les mesures de puissance et de distorsion sont réalisées, 122w par canal sous 8ohms, les deux canaux en charge, à 0.007% de dht. A l’écrêtage, 1% de dht, il atteint 140watts.

Sansui BA-2000

Sansui BA-2000

Sansui BA-2000

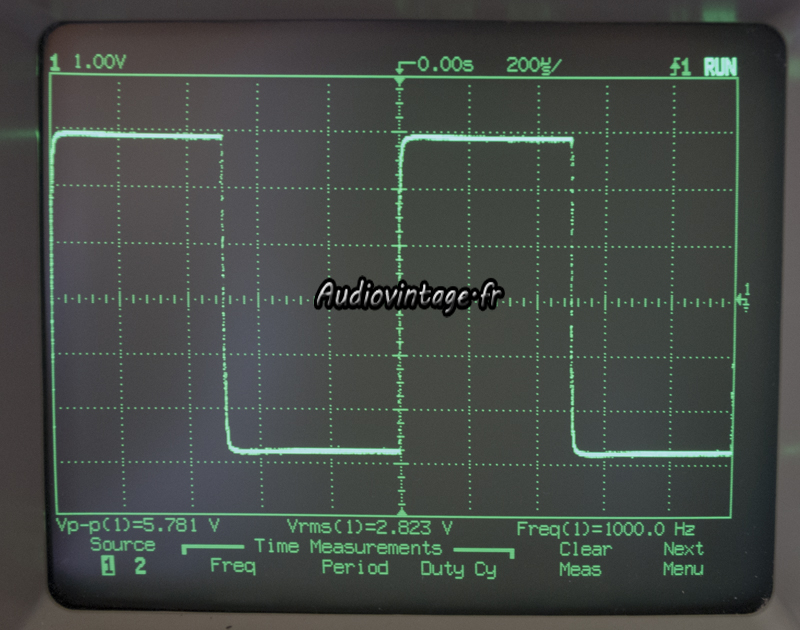

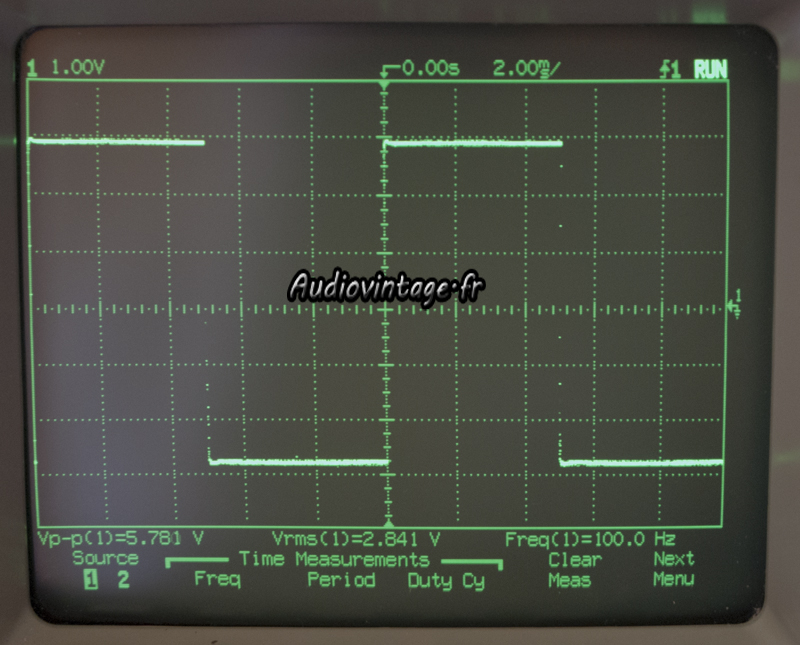

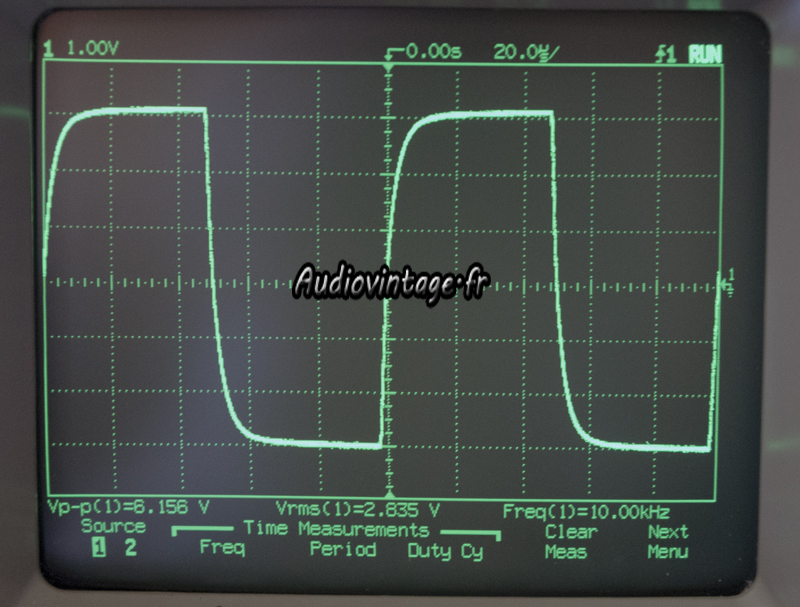

Quelques mesures de signaux carrés à 1 watt en sortie.

Sansui BA-2000

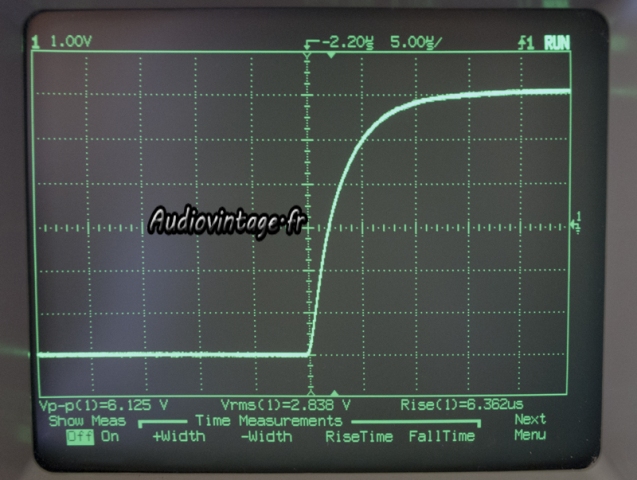

Temps de montée, à 10khz, toujours à 1 watt en sortie.
