Voici le premier Revox A50 présenté sur Audiovintage. Mais si vous avez déjà consulté les articles concernant le Revox A78, vous ne serez pas perdu. Ces deux références se ressemblent beaucoup.

Ce A50 est en très bel état esthétique, son propriétaire me l’a confié car il est en panne.

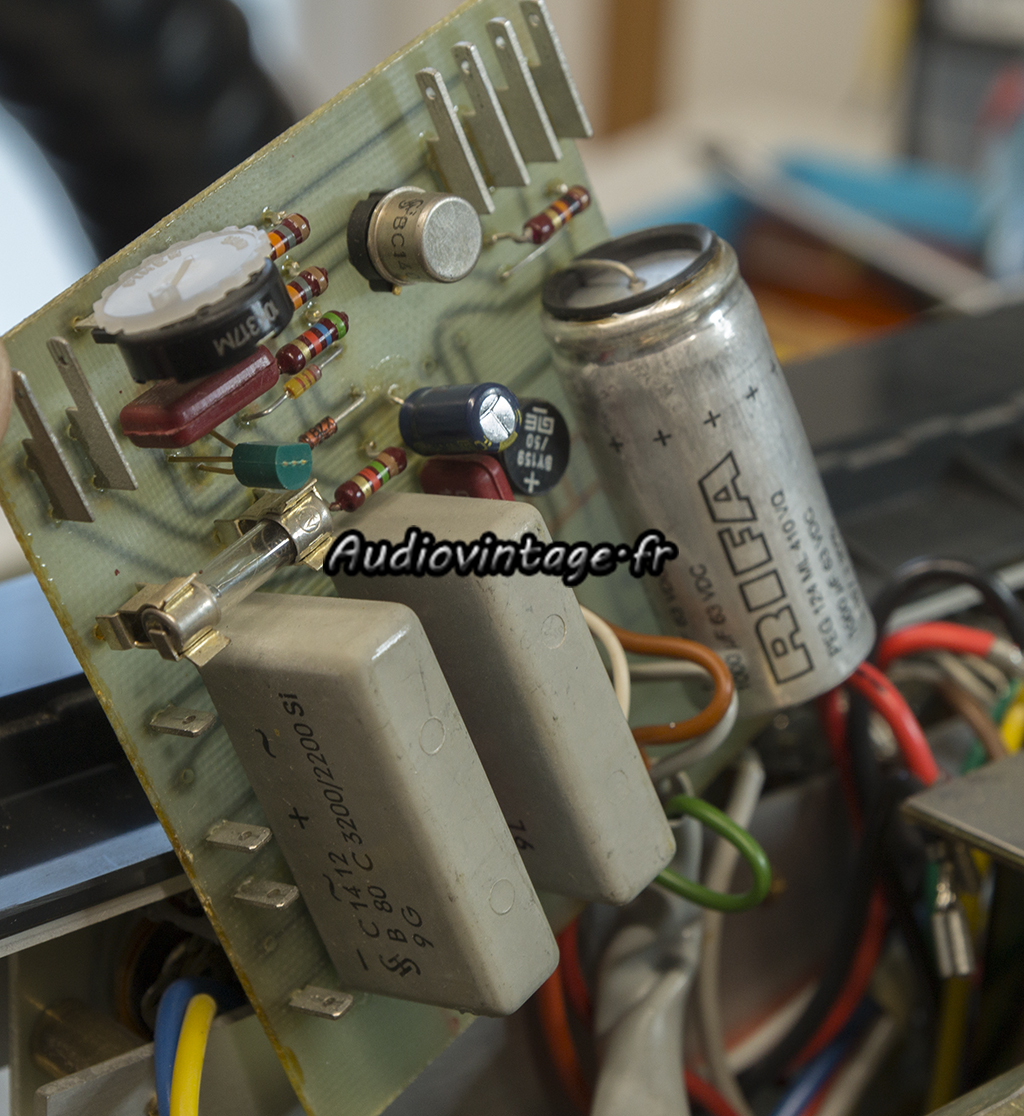

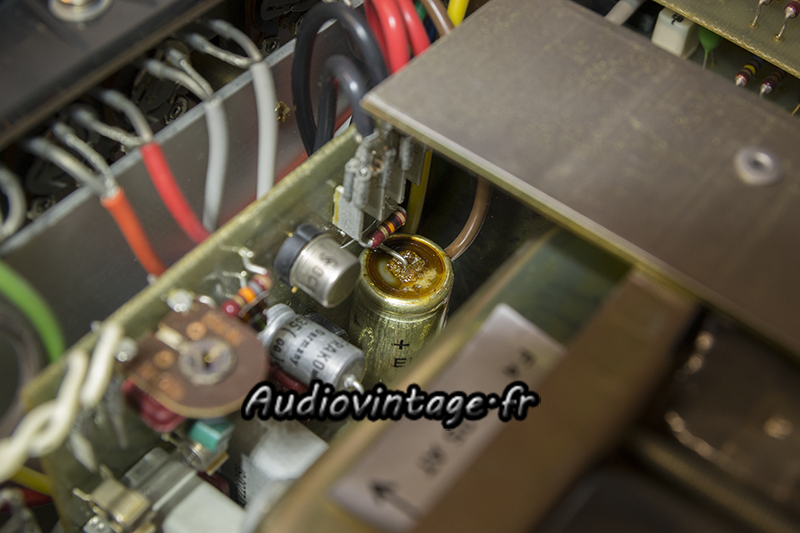

Une première approche visuelle me permet de pointer rapidement le problème : un condensateur chimique sur le circuit d’alimentation est HS.
Ces appareils sont plus qu’intéressant à l’écoute mais les condensateurs chimiques qu’on y trouve vieillissent mal, voire très mal. Ce bel intégré va avoir droit à une révision complète en plus de sa réparation.

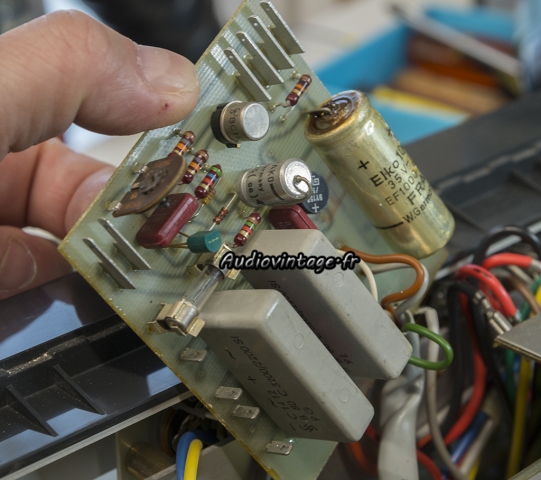

Retrait du circuit d’alimentation.

Condensateurs chimiques neufs tout comme la résistance ajustable du 24v.

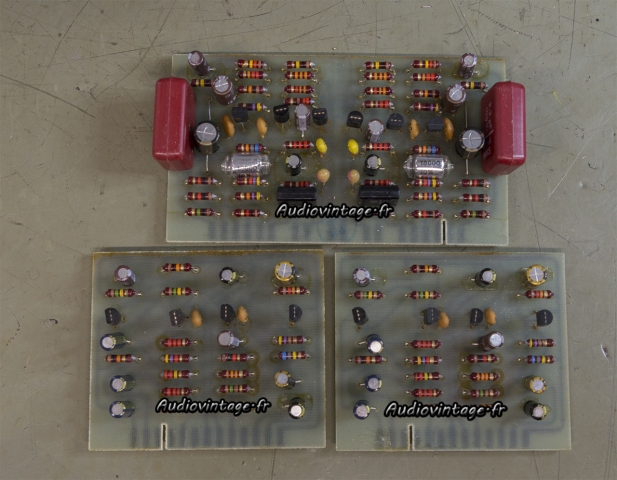

Les circuits « preamp » sont retirés.

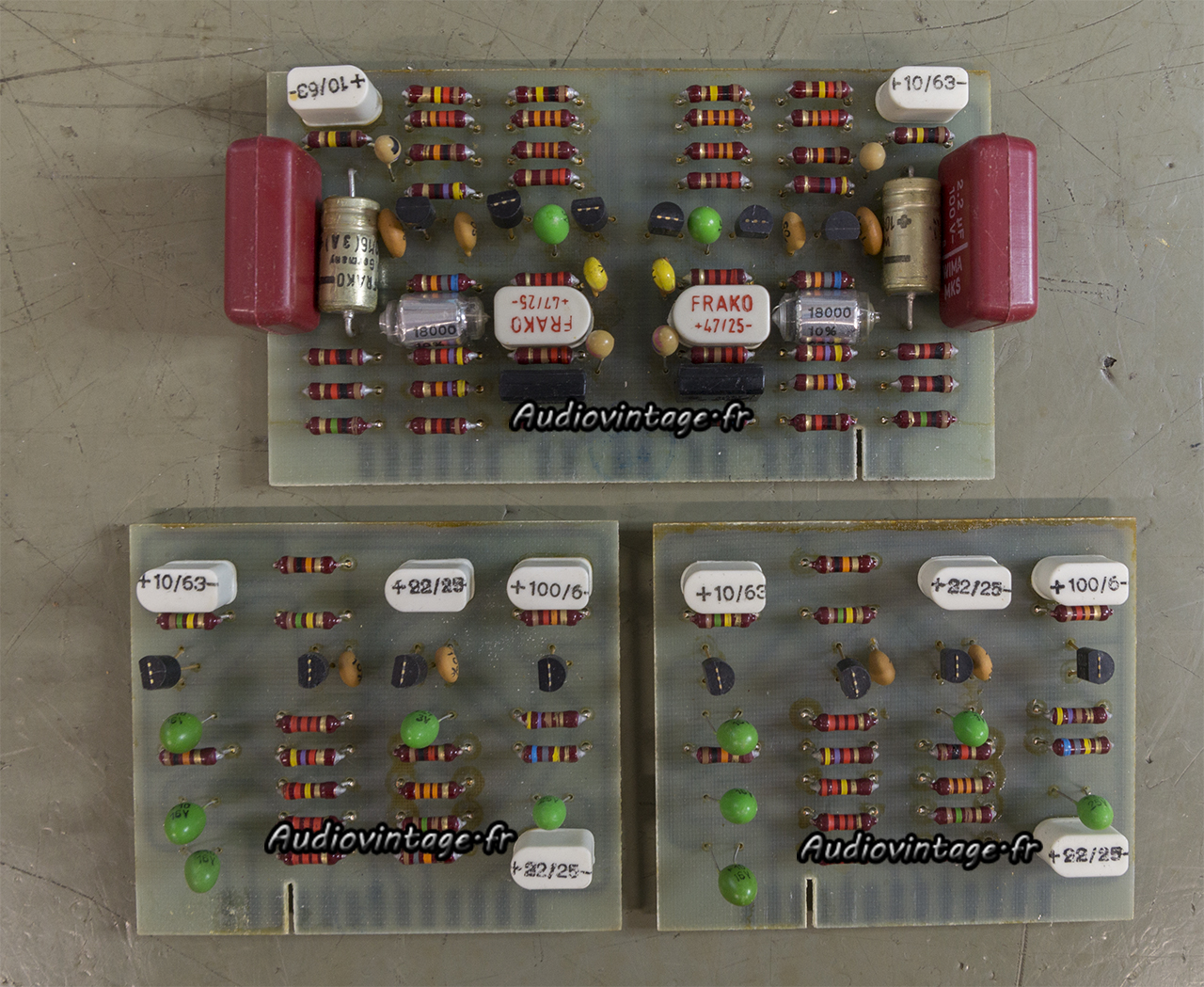

Tous les condensateurs chimiques sont remplacés.

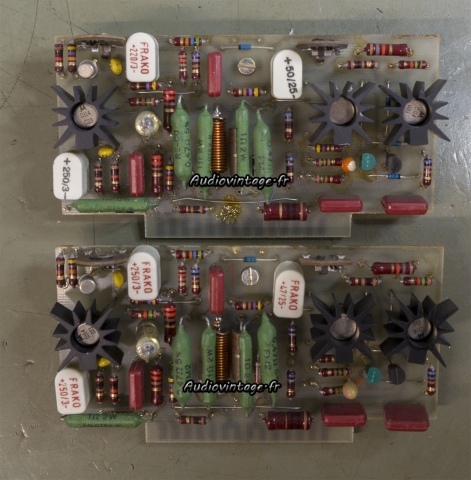

Les deux circuits « drivers ».

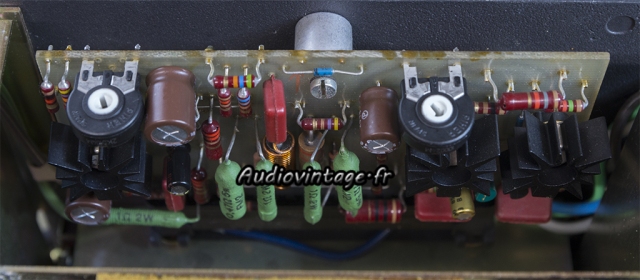

Un des deux circuits « driver » remonté après révision. Condensateurs chimiques et résistances ajustables de courant de repos et d’offset ont été remplacés.

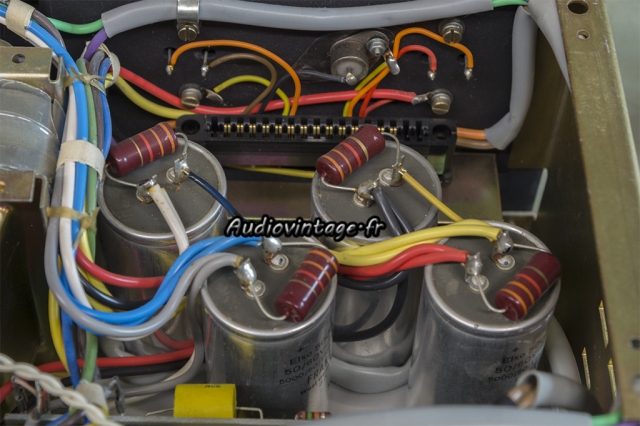

Les condensateurs de filtrage sont vissés par-dessous sur le châssis.

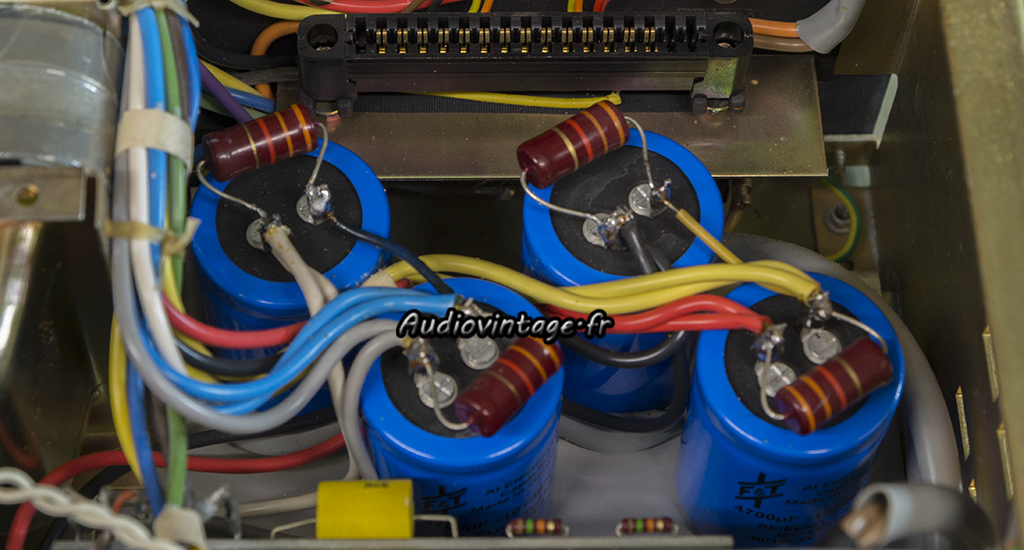

Ils sont remplacés par des neufs, fixés de la même manière.

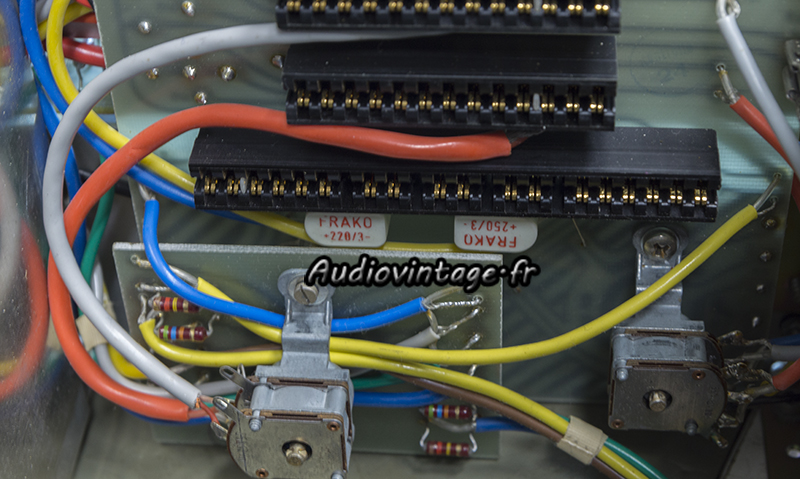

Les deux petits condensateurs Frako pas vraiment accessibles.

Mais remplacés quand même 😉

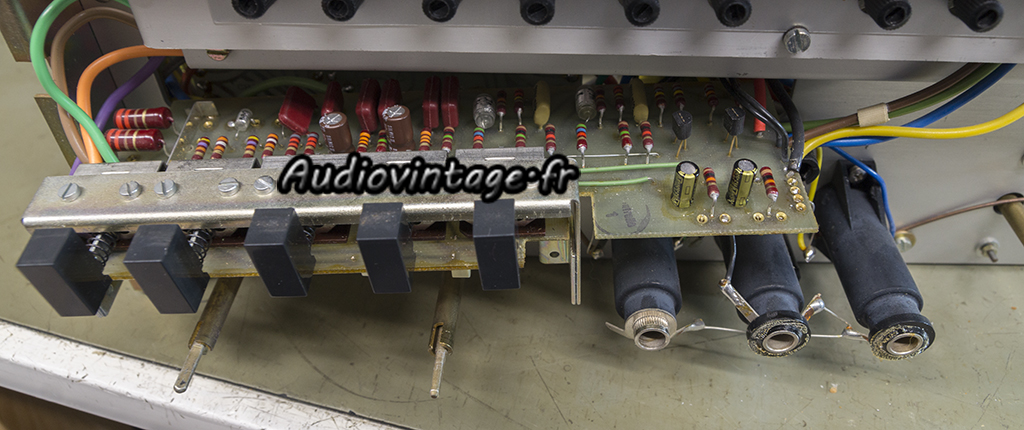

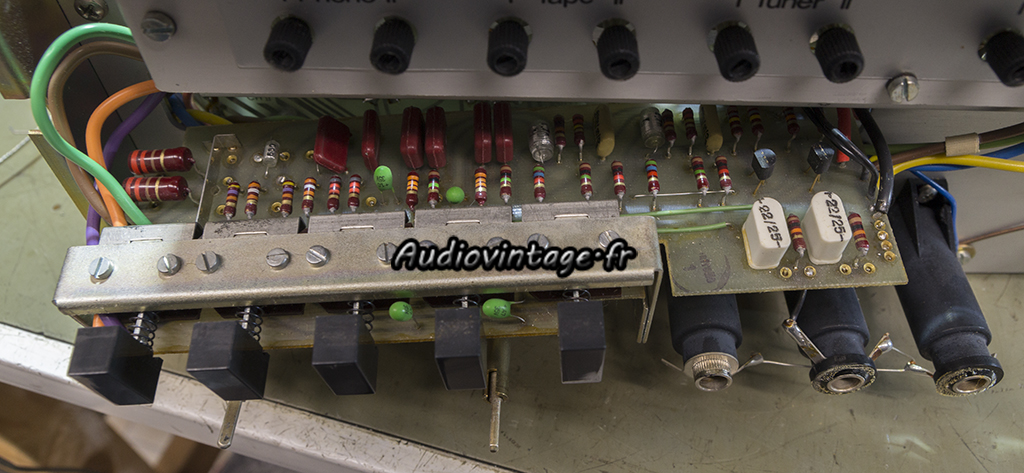

Ici aussi, des condensateurs à remplacer.

Fait.

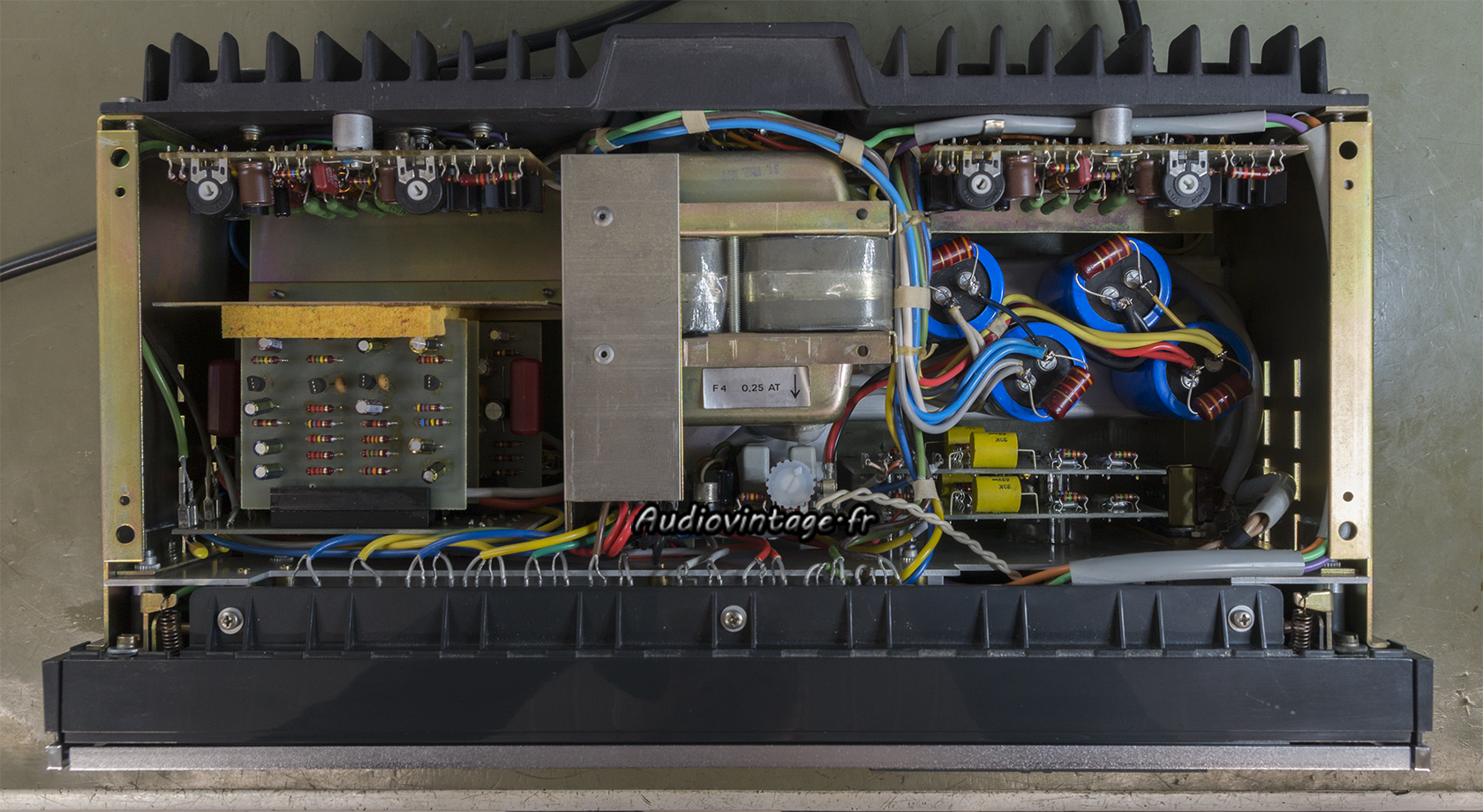

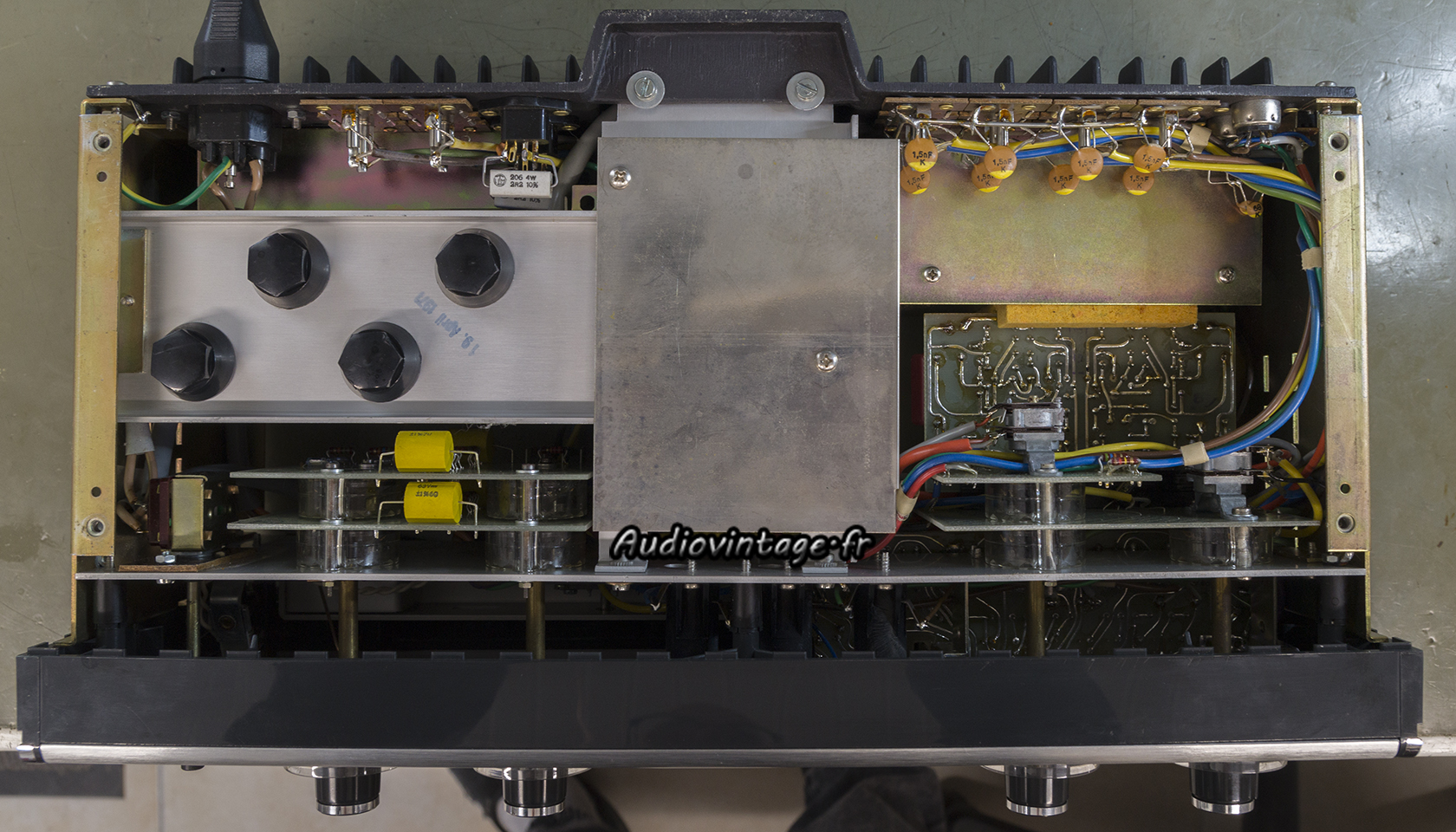

Le tout est remonté après un sérieux nettoyage des commandes et des connecteurs.
Alimentation, courant de repos et offset sont ajustés. Terminé.

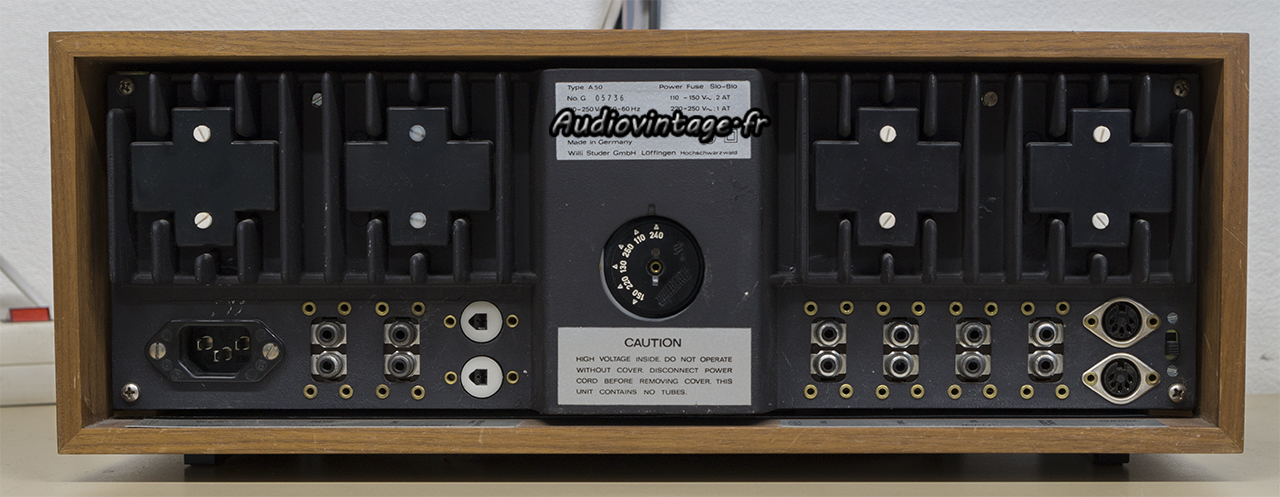

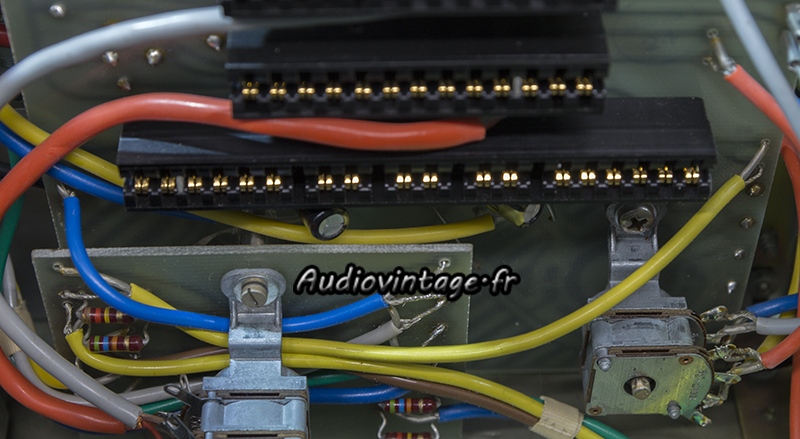

Connectique.

Les mesures sur entrée Aux :

Distorsion à 2x1w sous 8 ohms, entrée aux.

Distorsion à 2x40w sous 8 ohms, entrée aux.

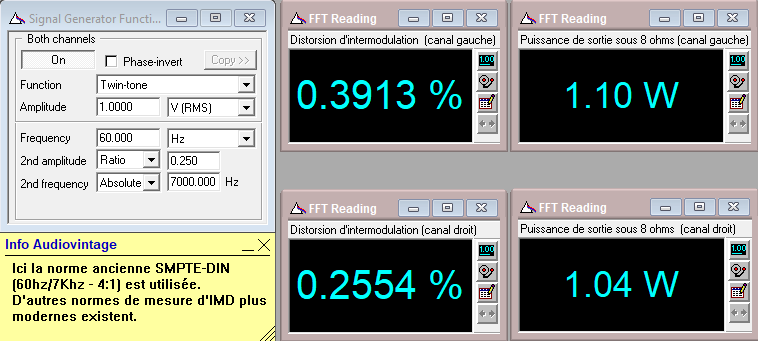

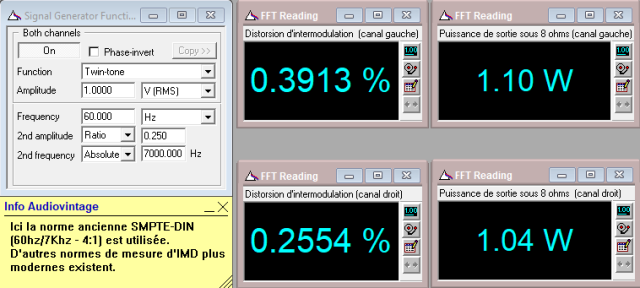

IMD à 2x1w sous 8 ohms, entrée aux.

Puissance de sortie sous 8 ohms à l’écrêtage en IMD, entrée aux.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Rapport signal bruit à 2x40w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono.

réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Rapport signal bruit à 2x17w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

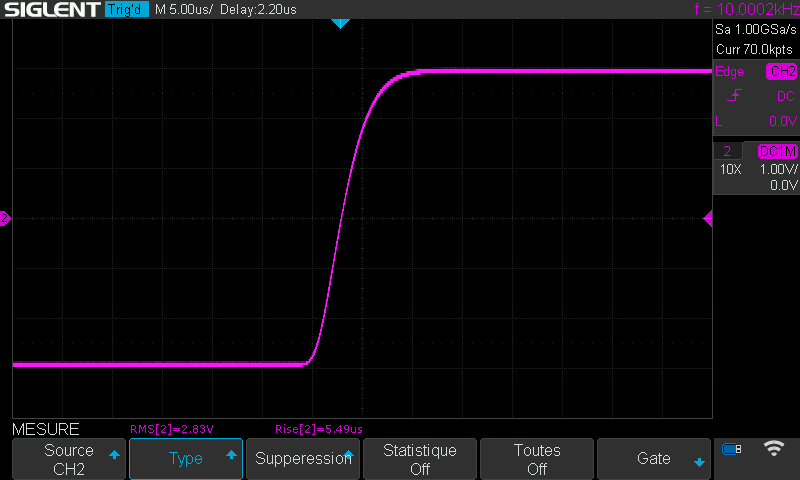

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
