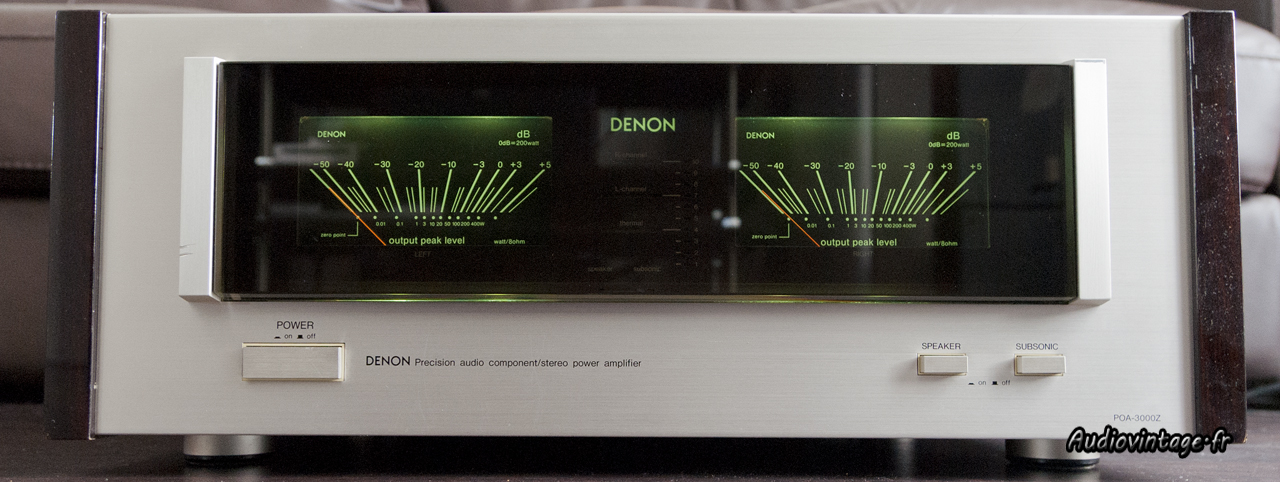

Accompagné de son préampli PRA-2000Z présentant quelques soucis, ce très beau bloc de puissance est également passé à la révision des 30 ans.

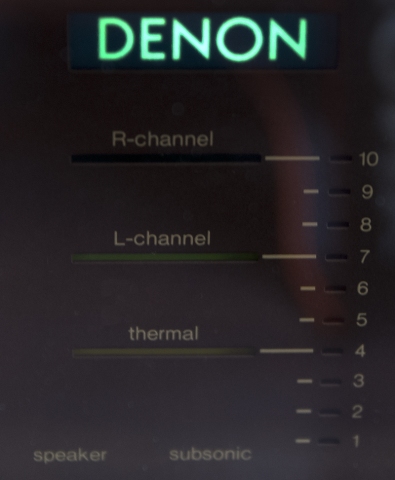

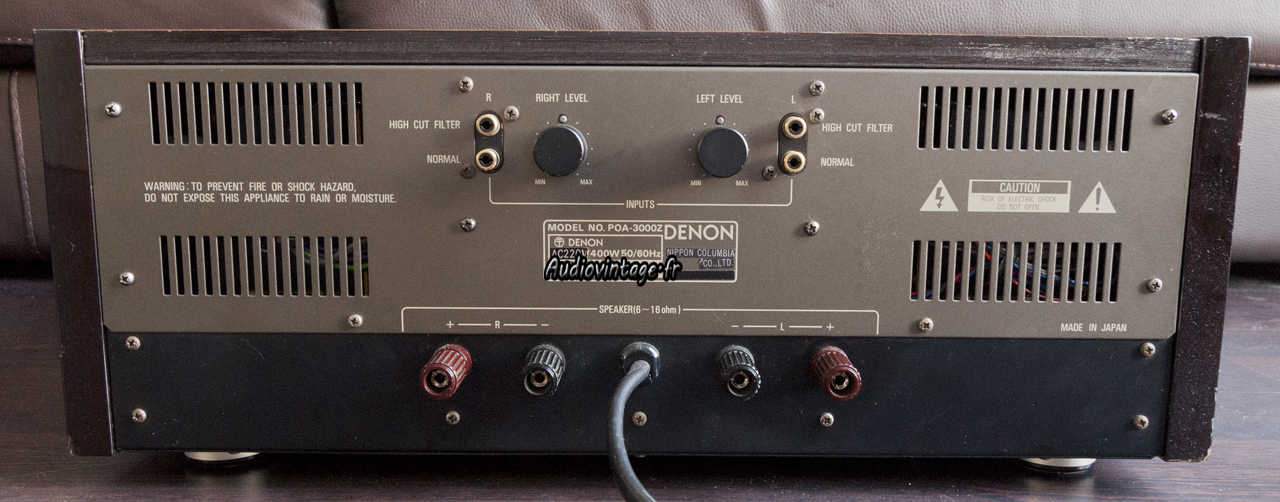

Denon POA-3000Z
Denon POA-3000Z

Denon POA-3000Z

Denon POA-3000Z

Denon POA-3000Z

Denon POA-3000Z

Denon POA-3000Z

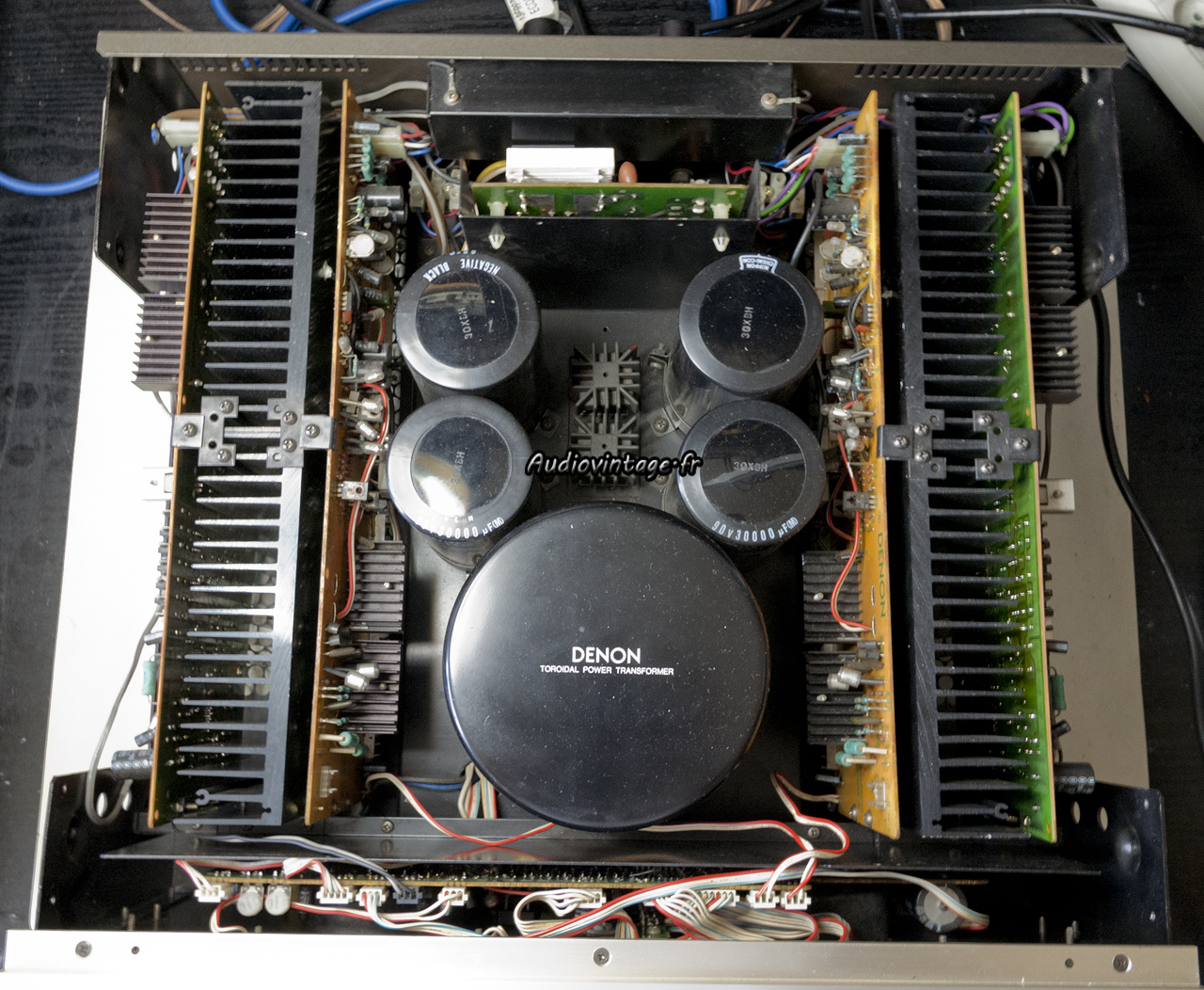

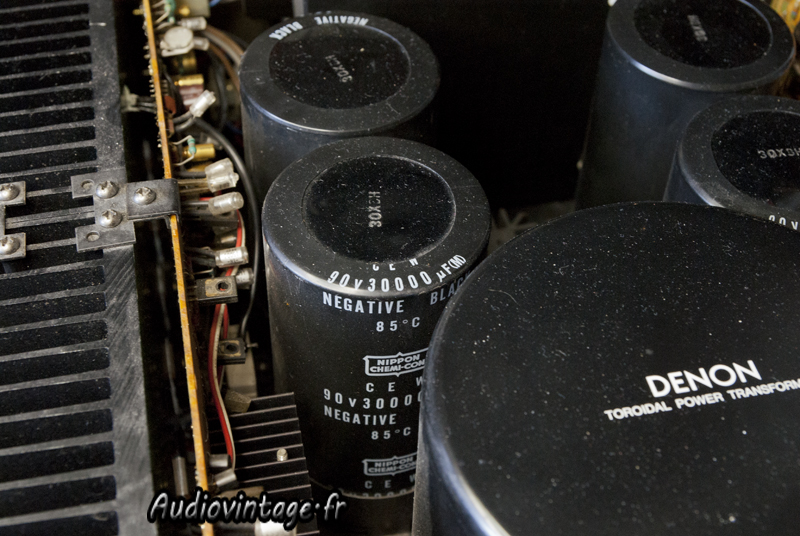

30Kg, énorme transfo toroïdal, 4 x 30.000uf en 90v, un joli monstre !

A son arrivée, il fonctionne, mais les deux canaux vont quand même être contrôlés et par la même occasion révisés.

Denon POA-3000Z

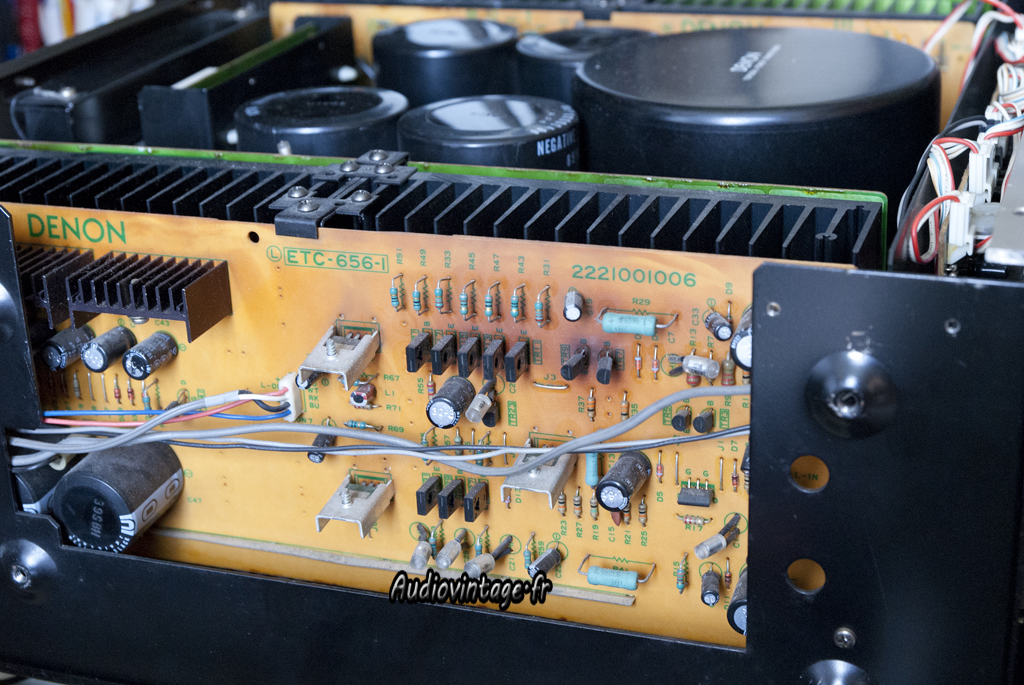

La température importante à noircie les cartes, les soudures à ces endroits « stratégiques » sont à contrôler à la loupe et à refaire en cas de doute.

Denon POA-3000Z
Retrait du canal droit.
Un bon point concernant le démontage, possible sans s’arracher les quelques cheveux qu’il me reste.

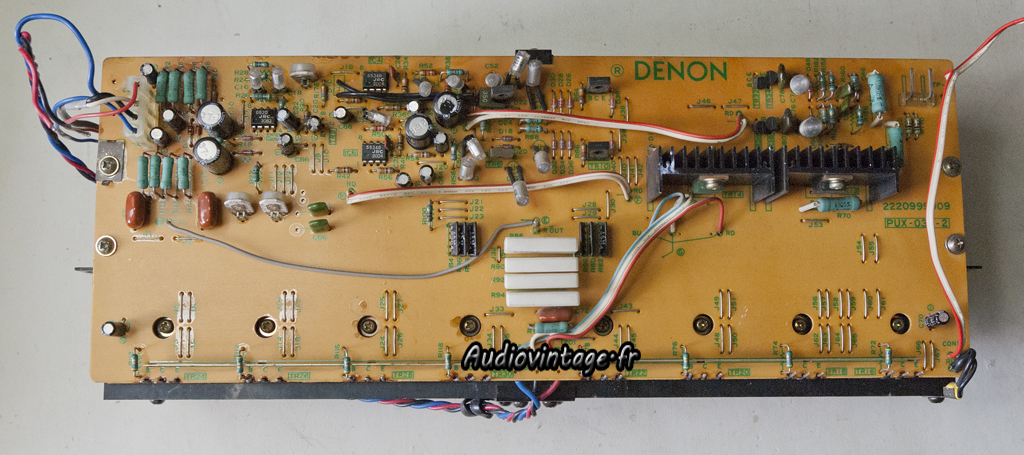

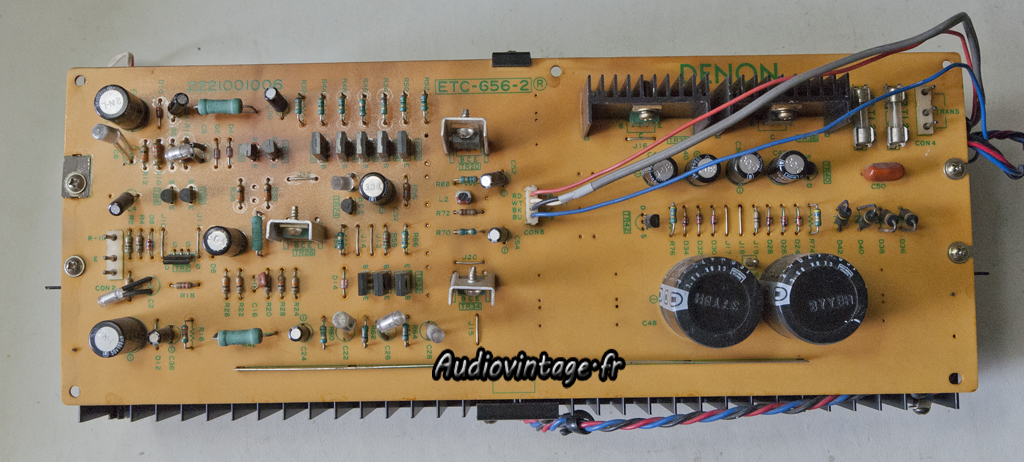

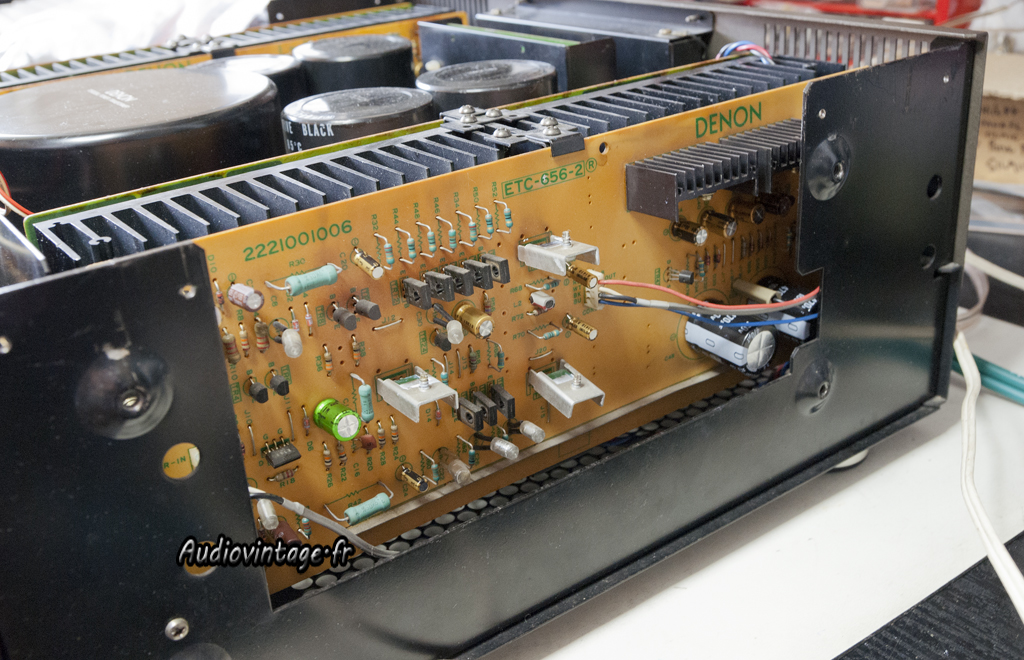

Le radiateur est entouré d’une carte « drive » et d’une carte « sortie ». 8 transistors de puissances sont présents.

Denon POA-3000Z
Denon POA-3000Z

Denon POA-3000Z

Denon POA-3000Z

Le tout est désassemblé, quelqu’un est déjà intervenu ici, quelques soudures ont été refaites.

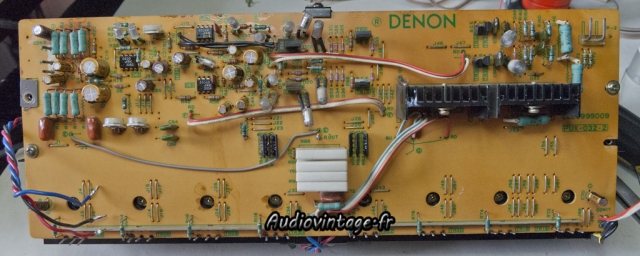

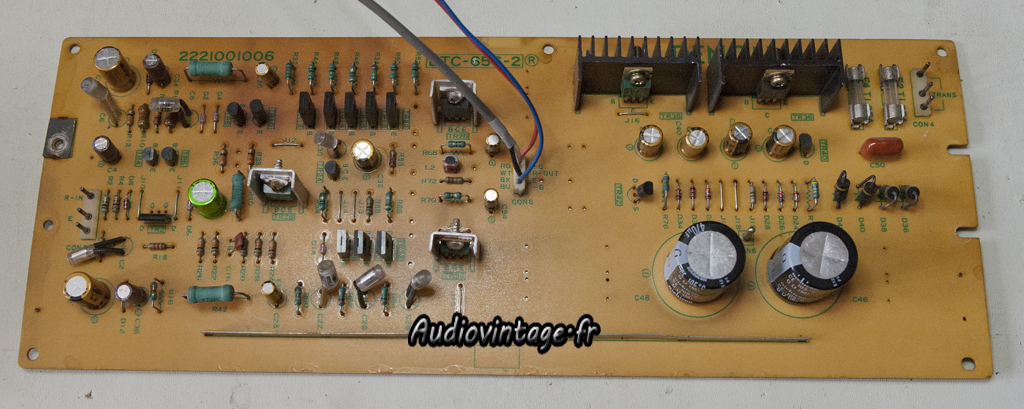

Tous les condensateurs chimiques sont remplacés par des Nichicon Muse, Fine Gold, GU et Elna Silmic 2, les soudures vérifiées et refaites si nécessaire.
La fabrication est plus que correcte pour un appareil de la première moitié des années 80, les pistes ne sont pas fragiles, et les soudures ne sont pas si moches que ça par rapport à d’autres appareils haut de gamme de la même époque…

Le canal gauche reçoit les mêmes soins, celui-ci n’a pas eu droit à un précédent démontage, des soudures sous certains transistors sont « limite », une panne en devenir !

Denon POA-3000Z
Denon POA-3000Z

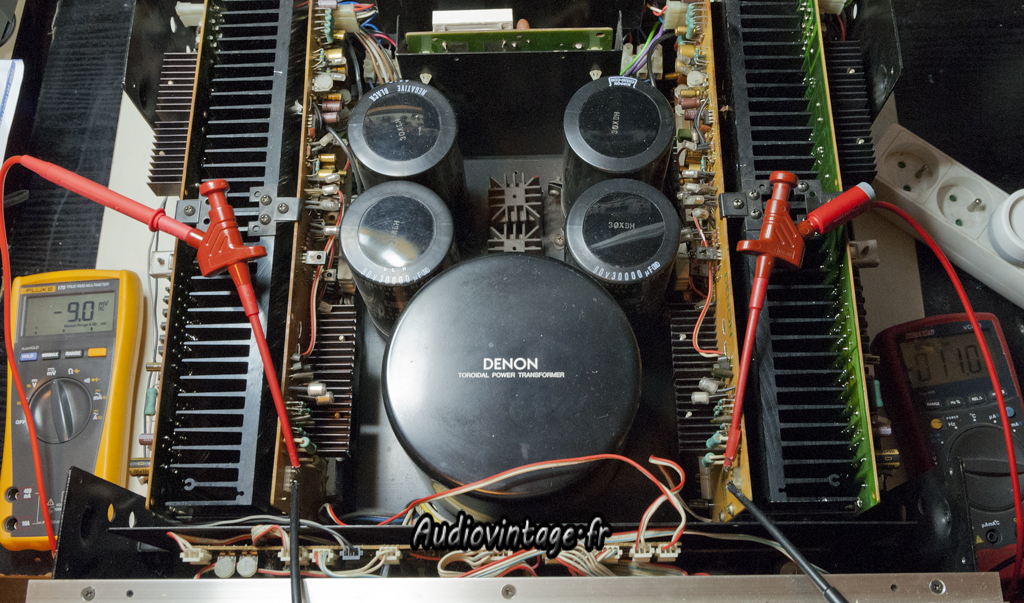

Remontage et démarrage, avec le réglage du bias.
Un peu faible sur un canal mais cela reste très proche des valeurs spécifiées sur le manuel technique, peu de dérive donc.

L’offset, non réglable, est contrôlé comme indiqué dans la doc, 14mv et 18mv, le manuel donne une marge de 100mv (c’est beaucoup !), tout va bien.

Denon POA-3000Z
Denon POA-3000Z

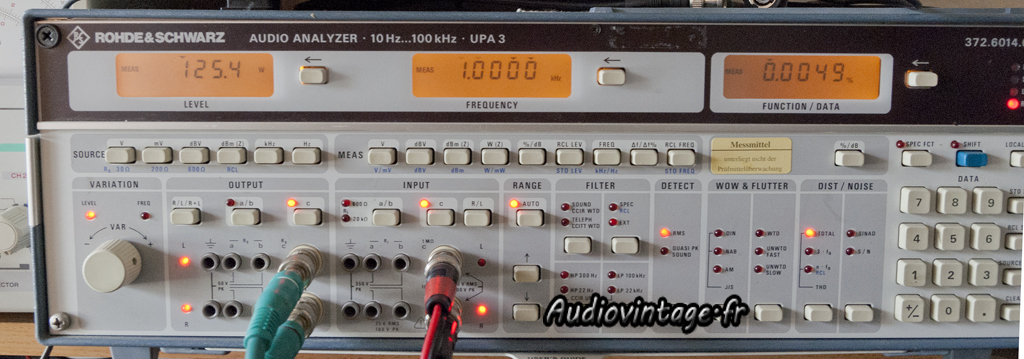

Ensuite, je passe à la mesure de la distorsion et à son possible réglage à 1khz et 20khz, grâce aux trimmers prévus à cet effet.

Sous 8 ohms, à 1Khz, à 31.6v en sortie, ce qui fait environ 125w, la documentation donne un maximum de 0.01%de dht.
A la mesure, je trouve 0.005% et 0.004%, je ne touche à rien, c’est parfait !

Denon POA-3000Z
Denon POA-3000Z

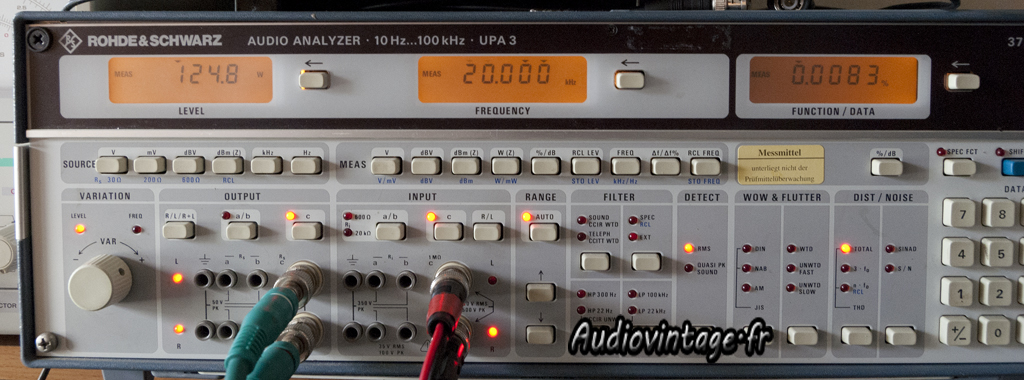

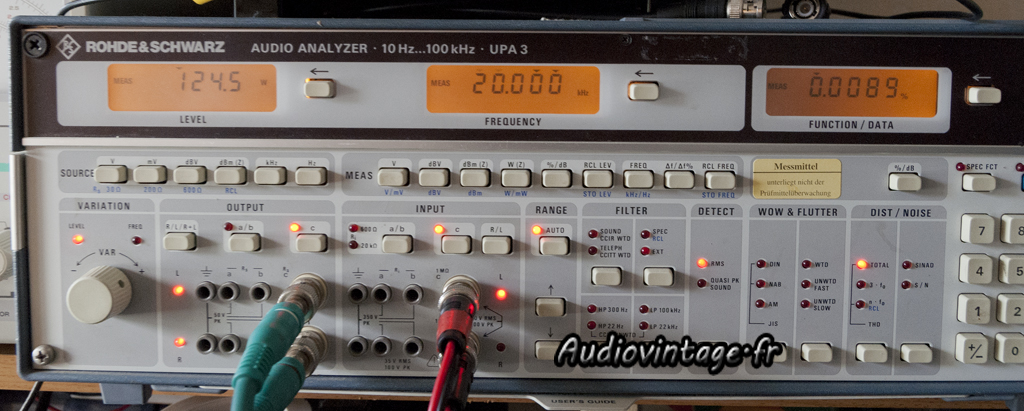

Même mesure mais cette fois-ci à 20Khz, la dht ne doit pas dépasser 0.015%.
0.008% pour les deux canaux, ici non plus, pas d’intervention.

Denon POA-3000Z
La mesure de puissance maximum est tentante :mrgreen:
Mes résistances de charge encaissant 250w maximum, même si celles-ci sont montées sur des radiateurs, je préfère m’arrêter à 275 watts, les deux canaux en charge, toujours sous 8 ohms et à 1khz. Le tout avec une distorsion ultra faible de 0.006%. Puissant !

Denon POA-3000Z

Denon POA-3000Z

Denon POA-3000Z

Denon POA-3000Z

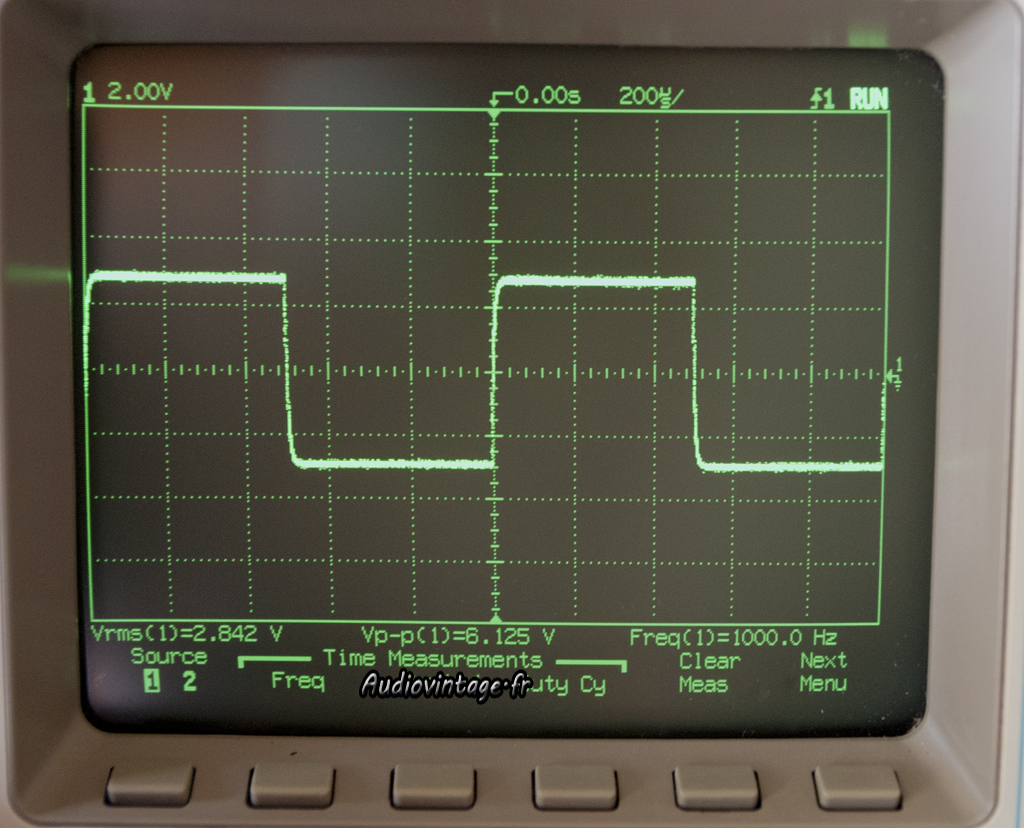

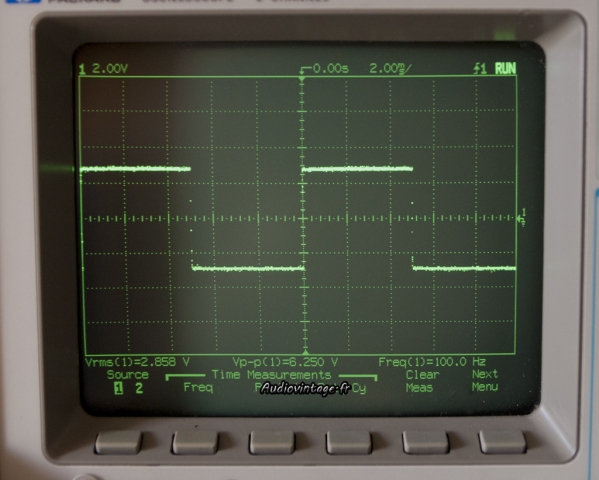

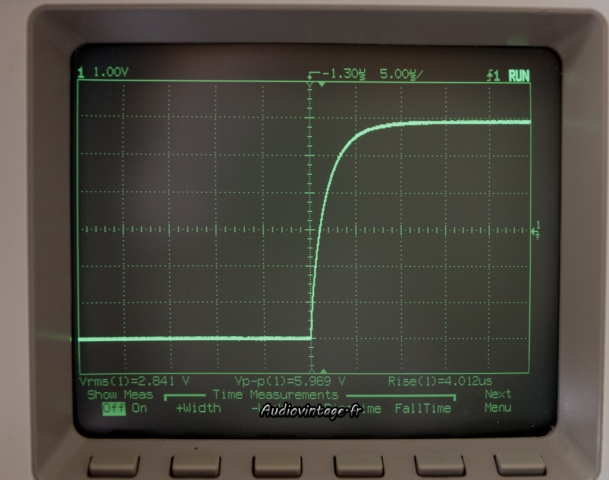

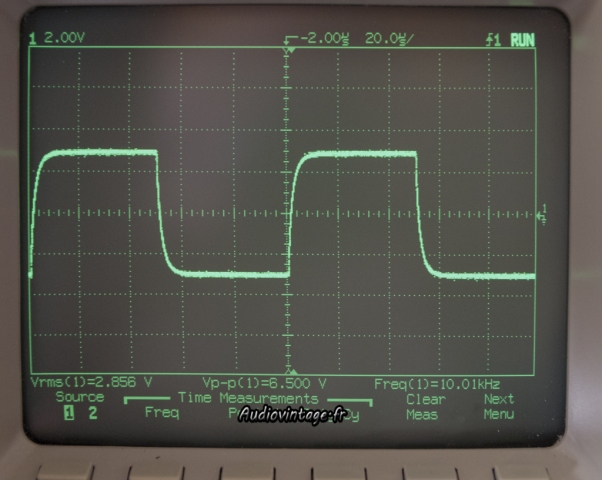

Quelques mesures sur signal carré à 1 watt en sortie.
