Dans la nombreuse série des amplificateurs d’une trentaine de watts par canal des années 70, je vous propose le Nikko TRM-600. Pas le plus courant mais certainement pas le plus mauvais à l’écoute, au contraire.

L’exemplaire présenté ici m’a été envoyé par son nouveau propriétaire.

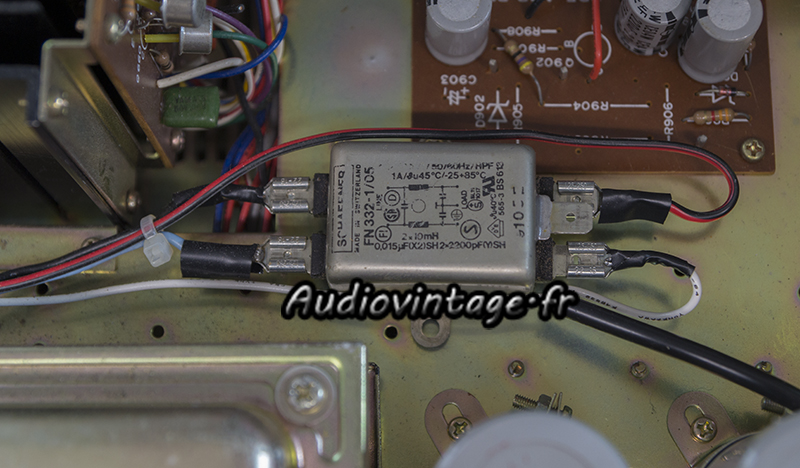

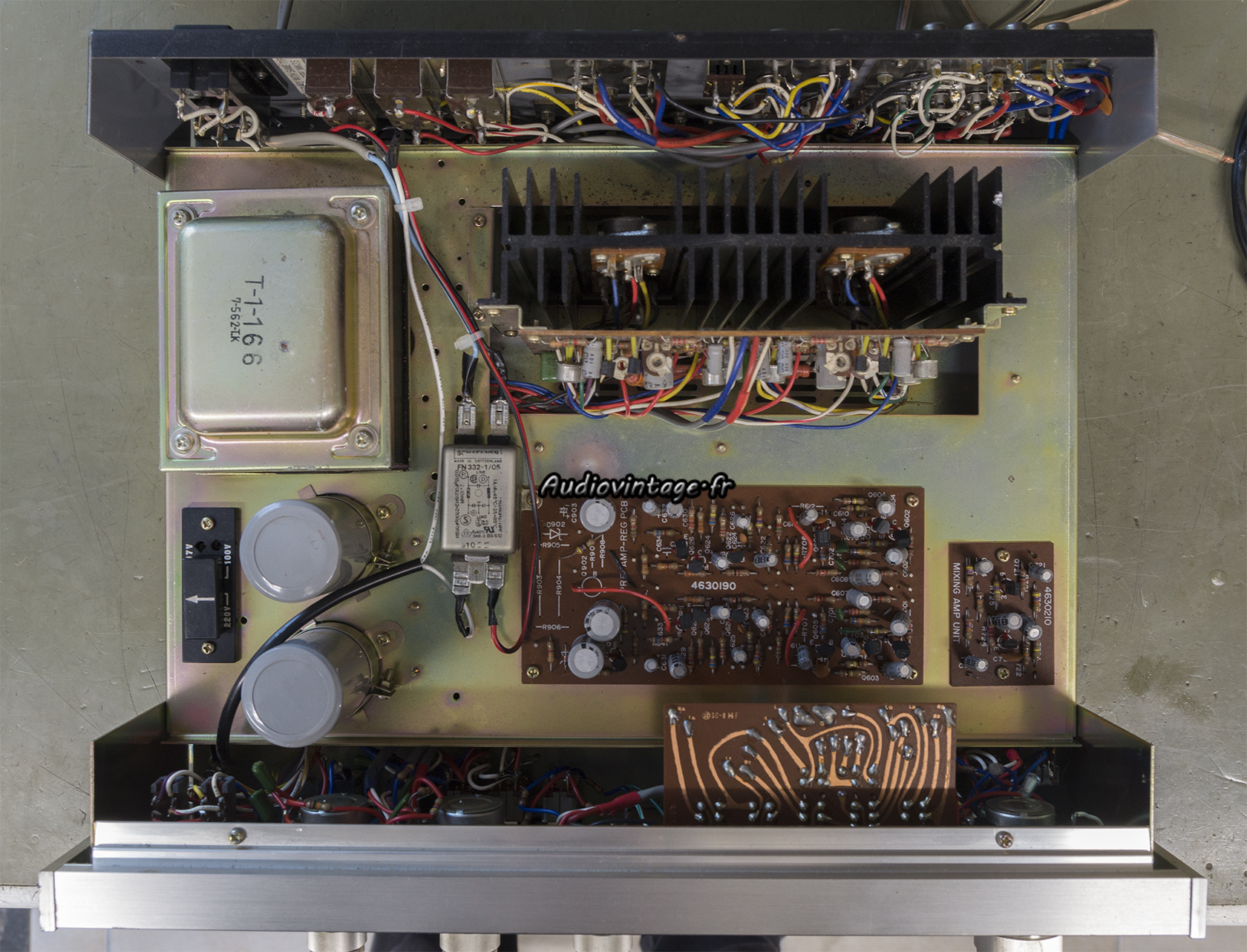

Il est fonctionnel, avant son achat, il a été équipé d’un filtre schaffner.

Mais son montage à côté du circuit de préampli et le passage et la longueur des « rallonges » à l’effet inverse de celui escompté avec un bruit électronique bien audible dans les enceintes.
Ce filtre va être supprimé et l’appareil révisé.

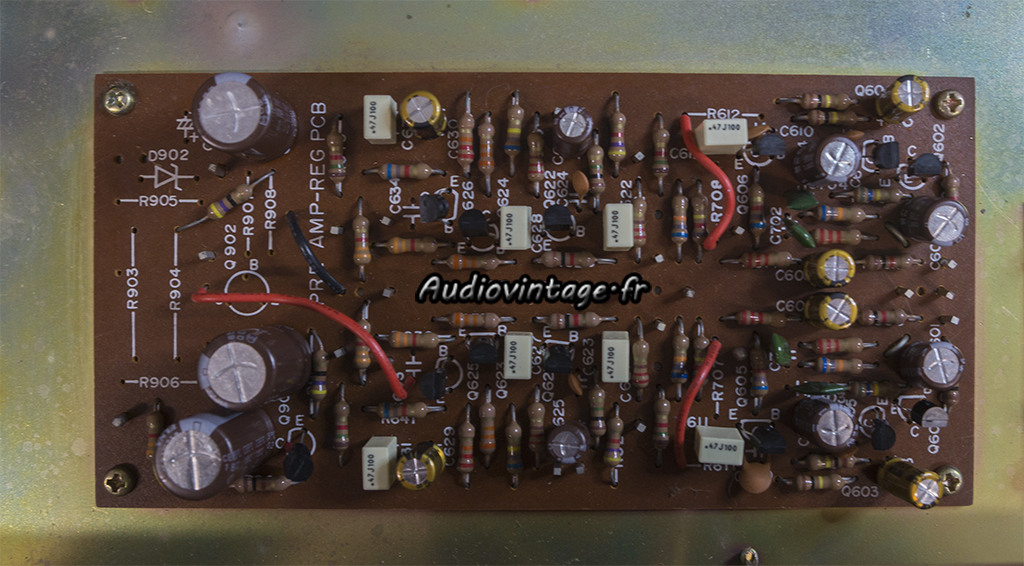

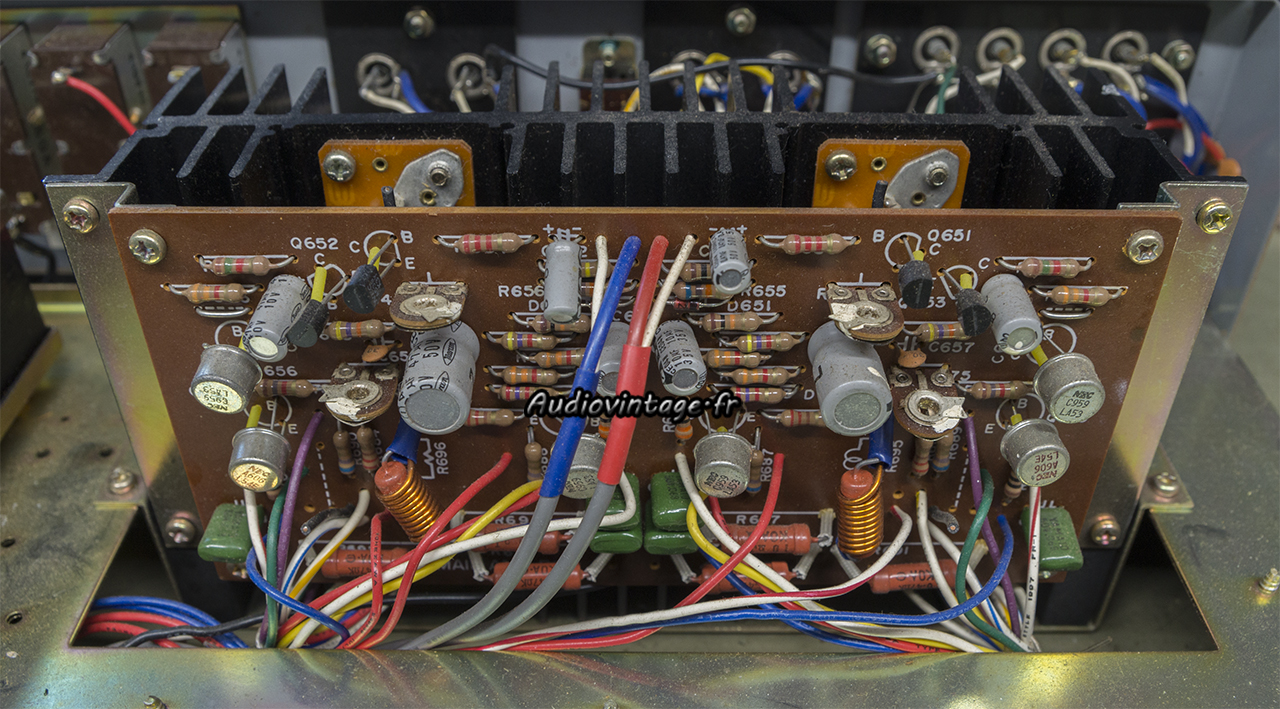

Le circuit d’amplification final.

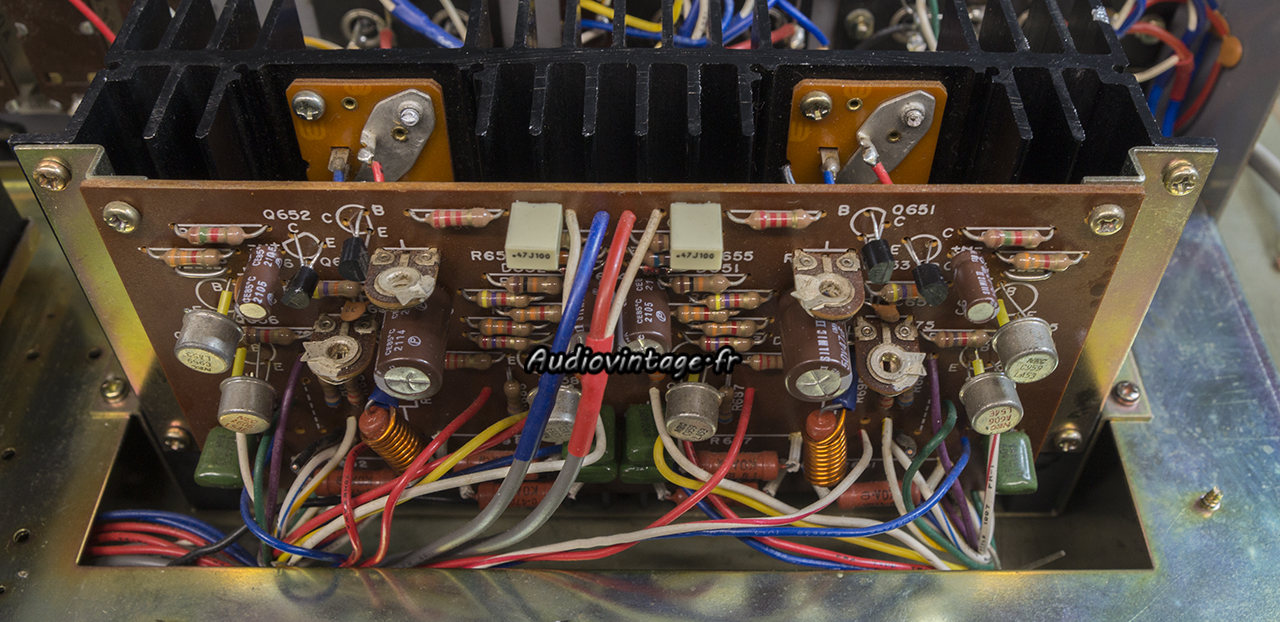

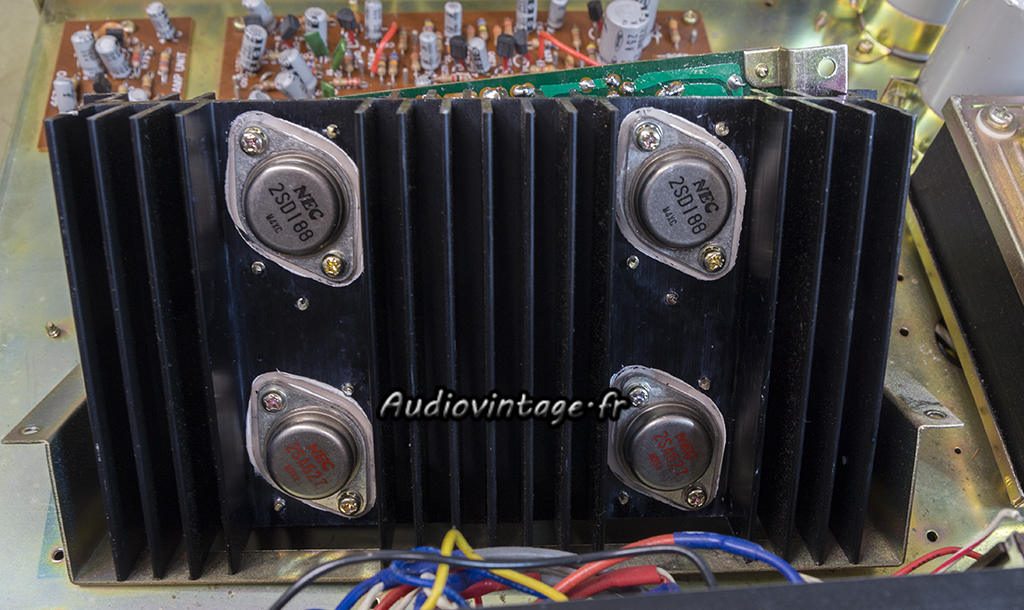

A l’arrière, les transistors de puissances sont retirés, désoxydés, testés puis remontés sur des micas neufs et de la graisse fraiche.

Tous les condensateurs chimiques ainsi que certains transistors sont remplacés.

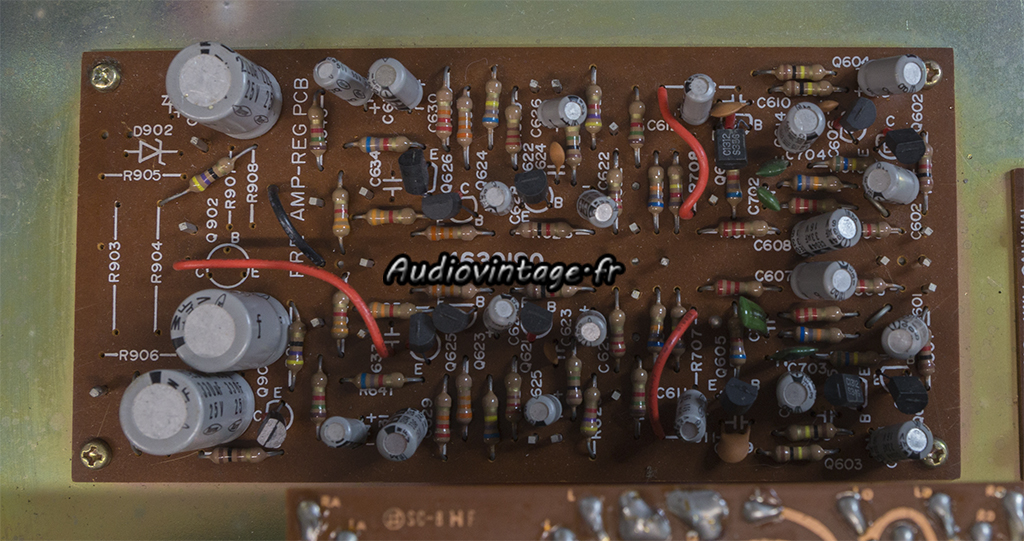

Ce circuit comporte l’étage phono et le circuit de tonalité.

Condensateurs chimiques et transistors remplacés.

Bias et offset sont réglés. Les commandes nettoyées. Le circuit « micro » qui n’est plus utilisé reste « dans son jus ».

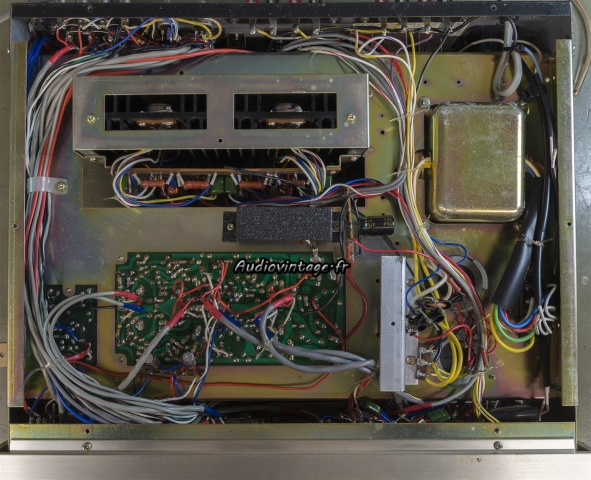

Le filtre secteur a été supprimé et le tout a été recâblé proprement.

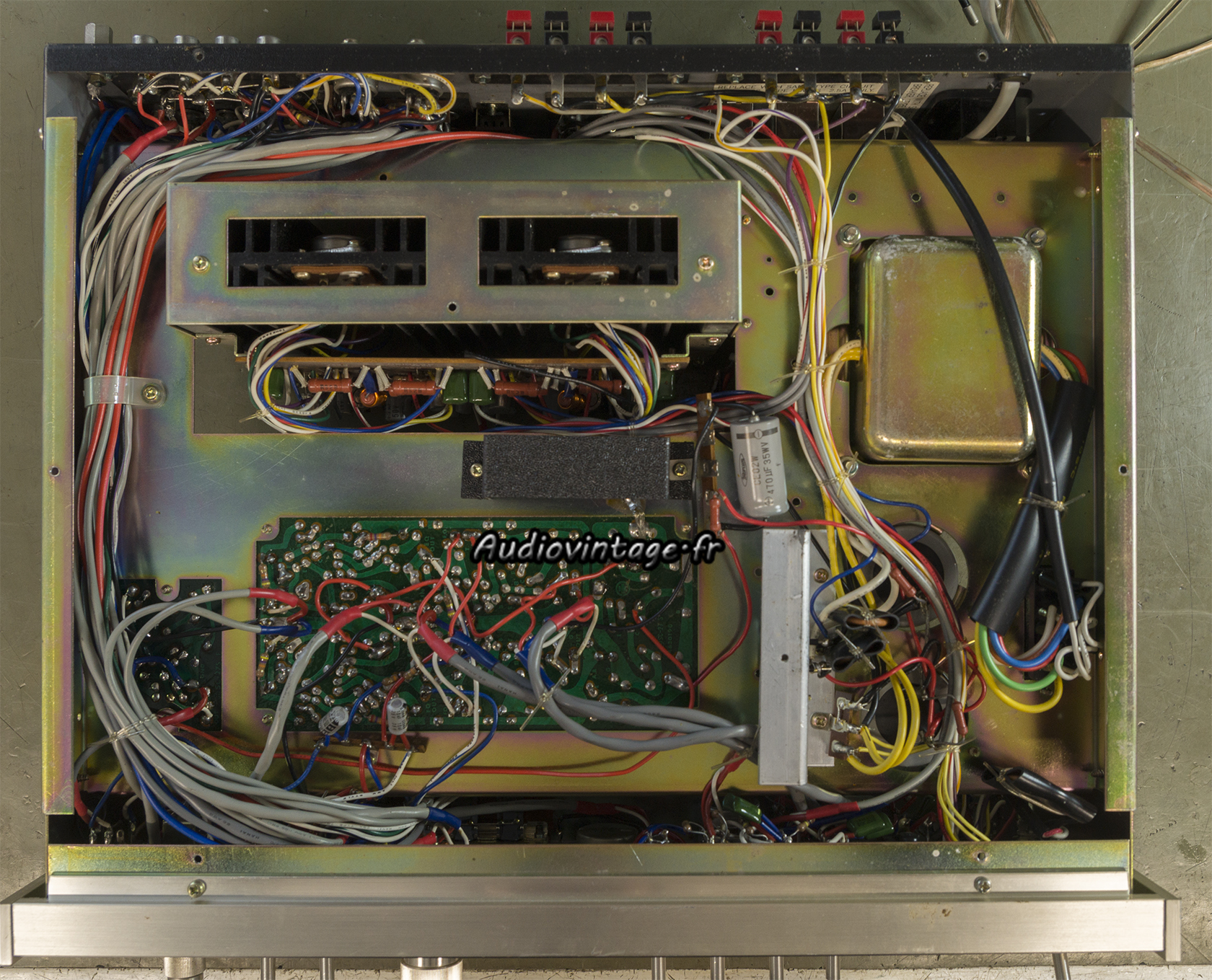

Les quelques condensateurs chimiques présents sous l’appareil sont remplacés.
Les deux condensateurs de filtrage d’alimentation originaux, parfaits à la mesure, restent en place.

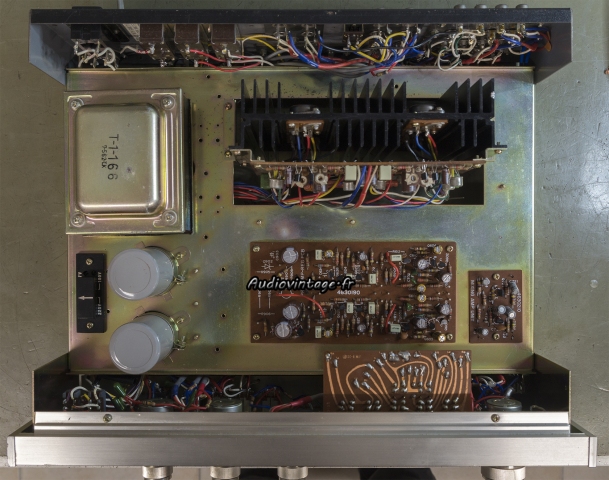

Terminé.

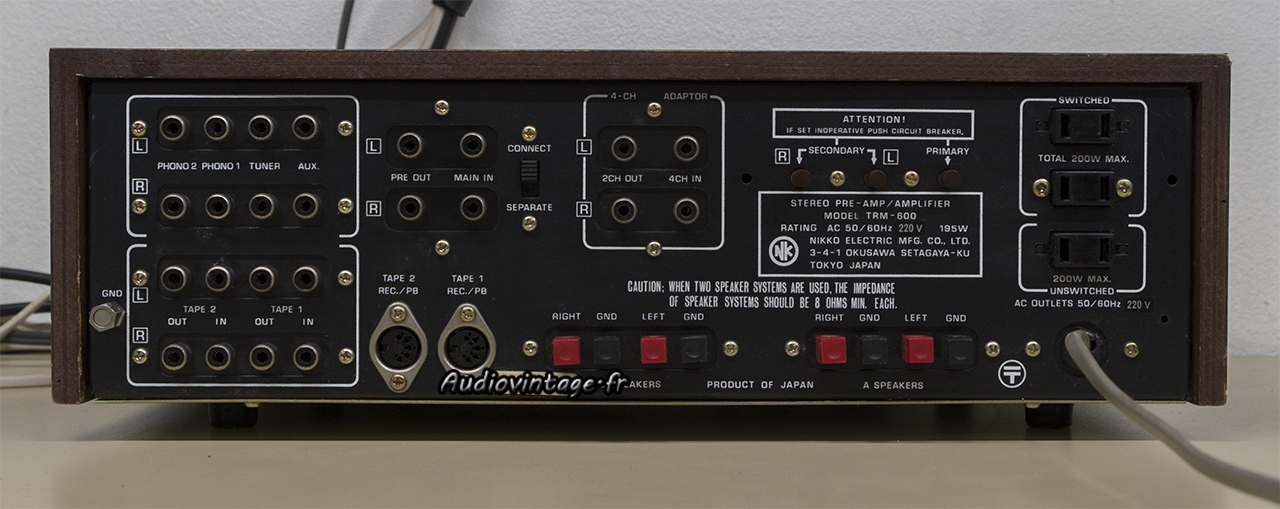

Connectique très complète.

Les mesures sur entrée Aux :

Distorsion à 2x1w sous 8 ohms, entrée aux.

Distorsion à 2x30w sous 8 ohms, entrée aux.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

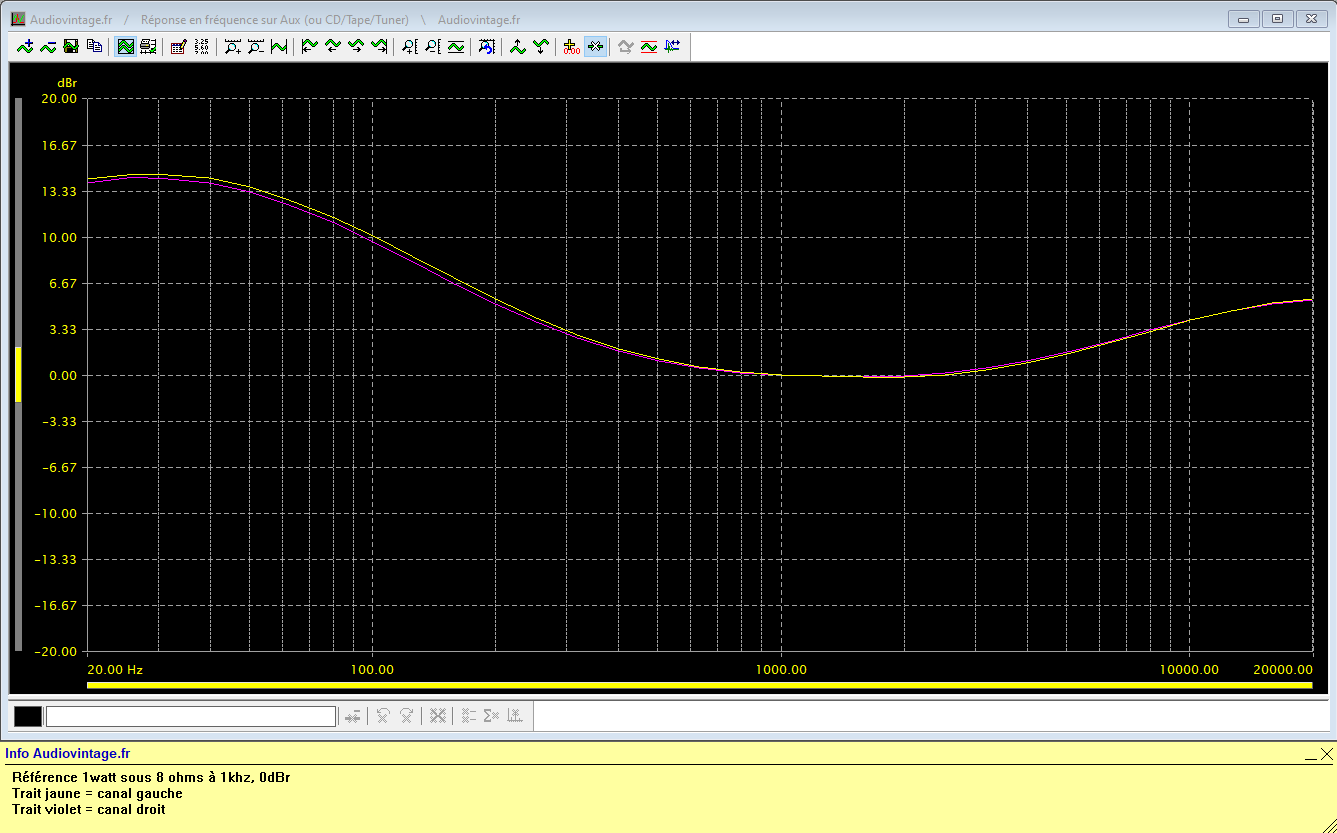

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

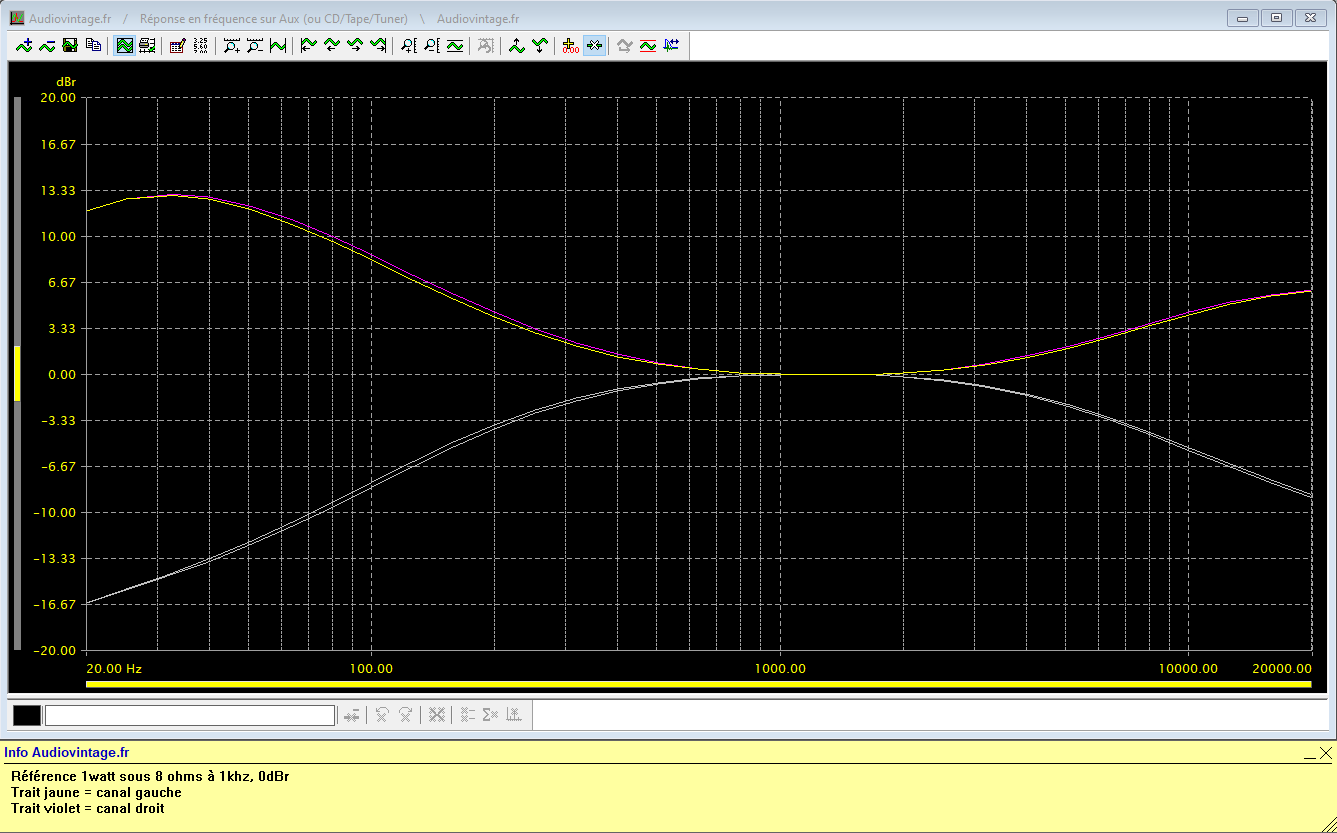

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Rapport signal bruit à 2x30w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono.

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

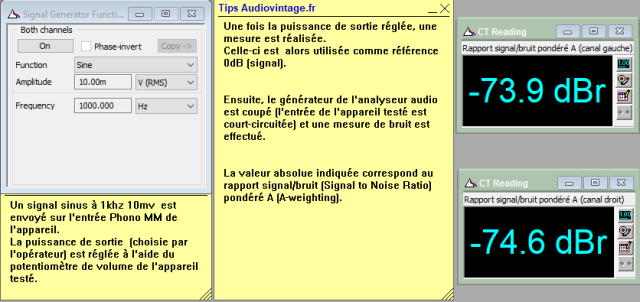

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

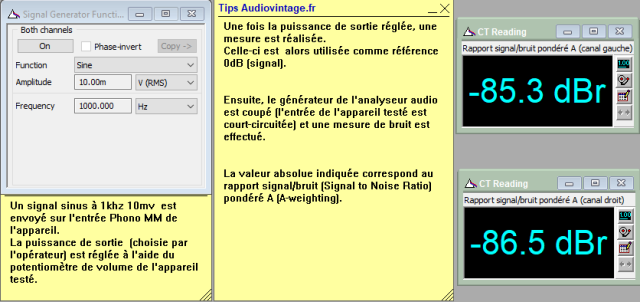

Rapport signal bruit à 2x30w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

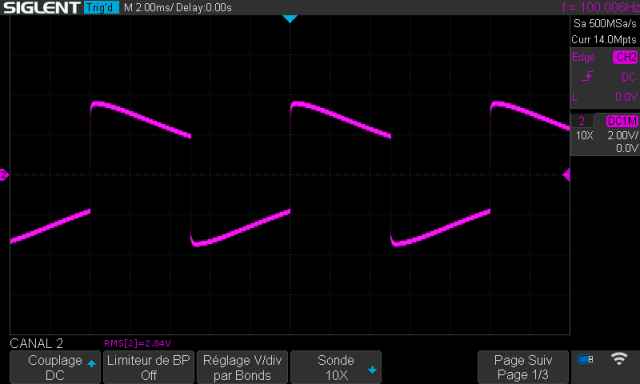

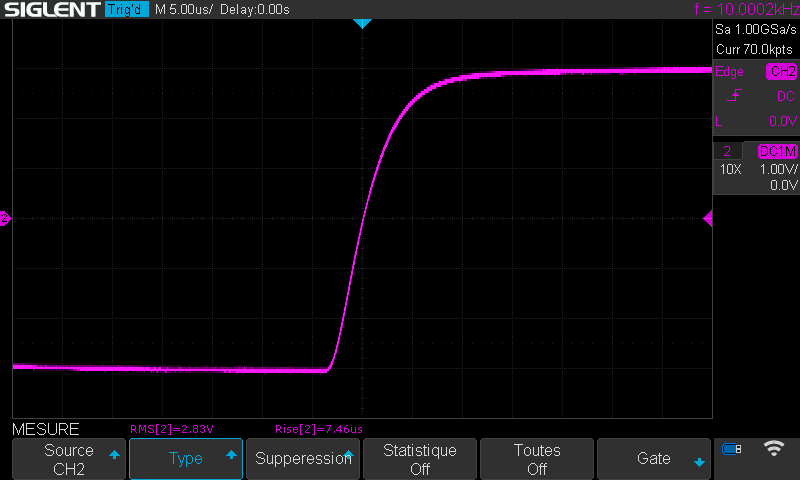

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
