Marantz 1122DC

Marantz 1122DC : une fois nettoyé, il présente bien :)
Je « profite » de la pluie, du vent et des basses températures de ce début du mois d’Aout pour vous présenter une intervention réalisée sur un Marantz 1122DC.

Marantz 1122DC : à son arrivée.
Le Marantz présente de nombreux mauvais contacts un peu partout, et avoir simplement du son sur les deux canaux s’avère un poil compliqué.
Le propriétaire l’a acheté neuf et il n’aurait jamais été ouvert.

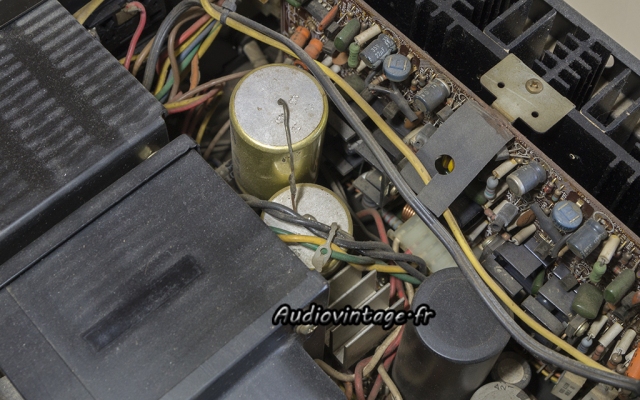

Marantz 1122DC : bricolmal est passé par la.
Hélas, ce n’est pas vraiment le cas, il suffit d’enlever le capot pour constater qu’un des deux condensateurs de filtrage a été remplacé par un montage pour le moins approximatif de deux condensateurs en série.
Pour garder un budget raisonnable, l’intervention va consister à la révision de cette section alimentation, au nettoyage de l’appareil, à quelques vérifications d’usages et réglages pour finir par un passage au banc.

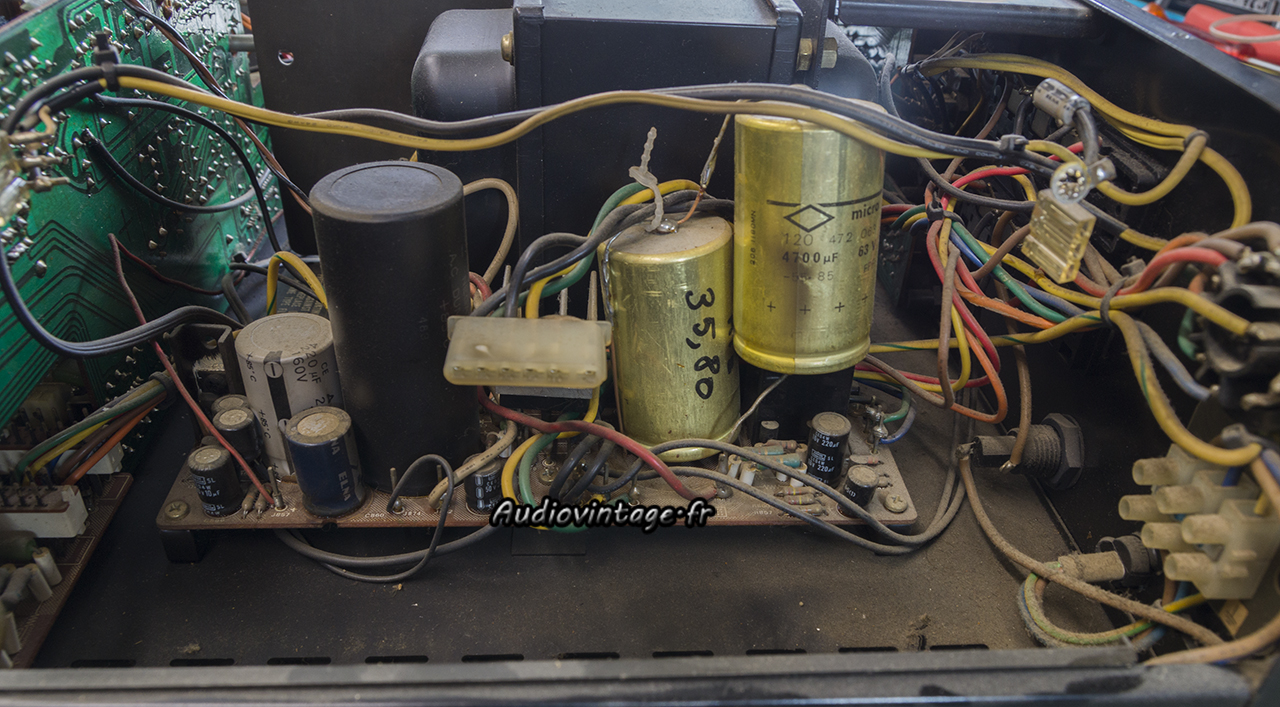

Marantz 1122DC : alimentation à revoir !
Vue de l’alimentation une fois retiré les étages de puissances. Pratique, on sait que les condensateurs en place coutaient 35.80 francs à l’époque bénie ou un pour faire un plein de réservoir, on n’avait pas besoin de prévenir son banquier avant.

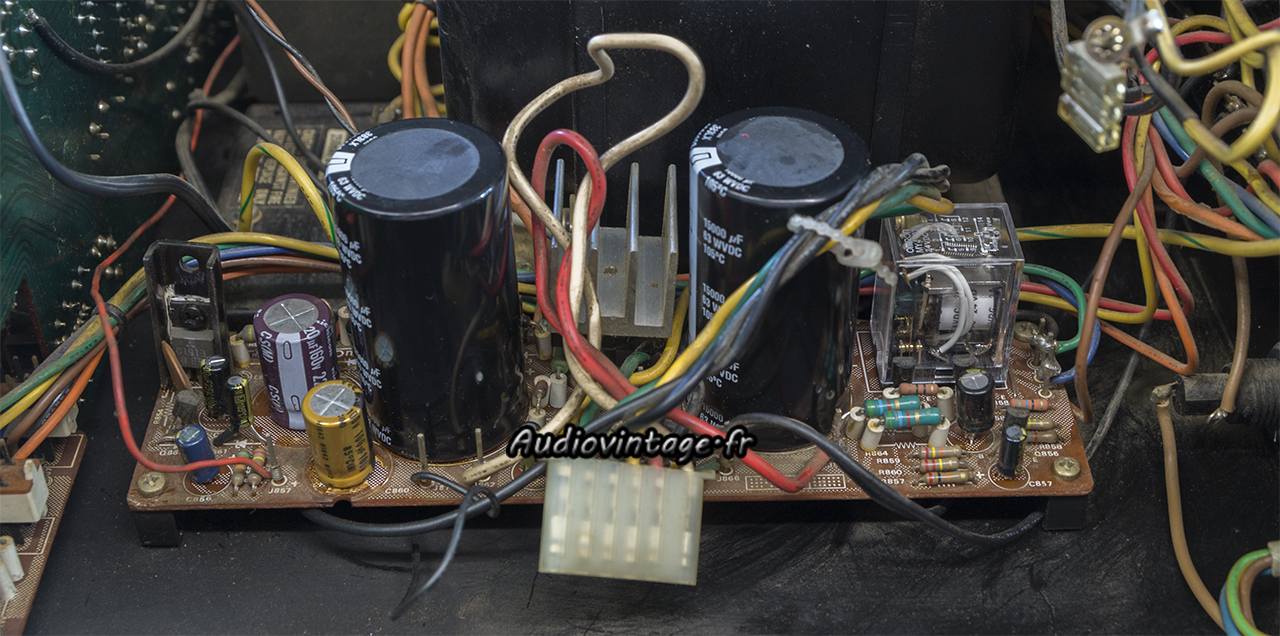

Marantz 1122DC :alimentation révisée.
Alimentation révisée. Tous les condensateurs chimiques sont remplacés. Pour ceux qui voudraient intervenir dans un modèle identique, les condensateurs de filtrages ont 4 pattes. Les nouveaux qui sont en place respectent le montage d’origine.
Le relais de protection a été remplacé. En effet, les contacts étaient légèrement marqués et un nettoyage n’a pas suffi à le rendre compatible avec un fonctionnement correct durable.

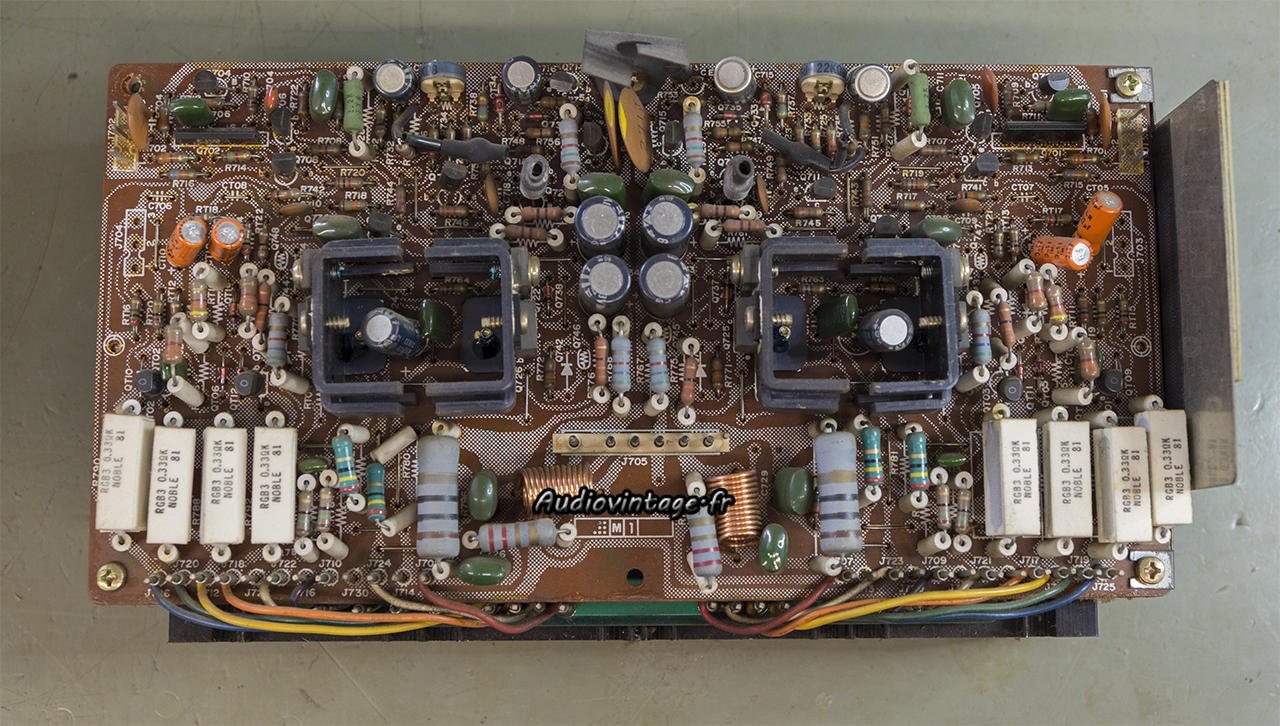

Marantz 1122DC : "bloc" de puissance.
Le circuit « puissance ».
Pour respecter le budget alloué, aucun composant n’a été remplacé ici, mais de nombreuses soudures ont été refaites. Le connecteur principal sur la carte sera correctement nettoyé avant remontage.

Marantz 1122DC : terminé.
Le tout est remis en place. Les commandes nettoyées. Les offsets réglés (bias non réglables).

Marantz 1122DC : connectique.
Connectique.

Les mesures sur entrée Aux :

Marantz 1122DC : distorsion-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Marantz 1122DC : distorsion-a-2x61w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x61w sous 8 ohms, entrée aux, tone defeat.

Marantz 1122DC : IMD-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux, tone defeat.

Marantz 1122DC : puissance-de-sortie-sous-8-ohms-a-lecretage-en-IMD-entree-aux-tone-defeat
Puissance de sortie sous 8 ohms à l’écrêtage en IMD, entrée aux, tone defeat.

Marantz 1122DC : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

Marantz 1122DC : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.

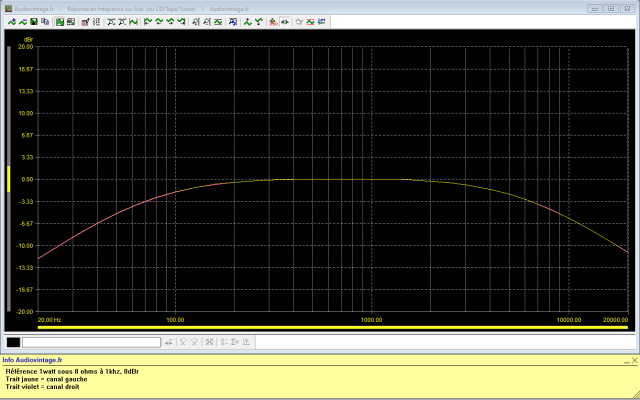

Marantz 1122DC : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-filtres-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres activés.

Marantz 1122DC : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

Marantz 1122DC : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

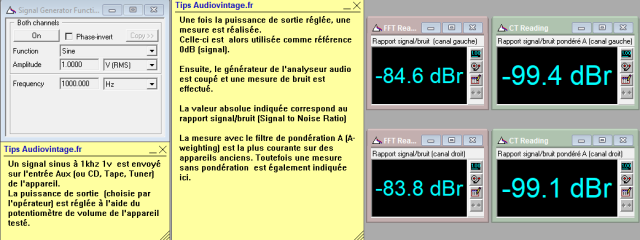

Marantz 1122DC : rapport-signal-bruit-a-2x61w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x61w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

Marantz 1122DC : distorsion-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

Marantz 1122DC : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Marantz 1122DC : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

Marantz 1122DC : rapport-signal-bruit-a-2x61w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x61w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

Marantz 1122DC : signal-carre-a-100hz
Marantz 1122DC : signal-carre-a-1khz
Marantz 1122DC : signal-carre-a-10khz
Marantz 1122DC : Temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.

Et si vous faisiez réparer et/ou réviser votre Marantz ? : L’atelier Audiovintage

Cet article a 4 commentaires

  1. Epson

    Bjr,
    Et pourquoi 4 pattes au condo? problèmes de génétique ou il y a juste 2 pattes de plus pour le maintient?
    Merci

  2. Audiovintage

    Merci de m’avoir fait sourire 🙂 Non, pas de souci génétique, mais en effet deux pattes en plus pour le maintien sur le circuit. Il vaut mieux trouver des capas avec le même nombre de pattes, placés de la même façon, sinon, le remplacement pourrait s’avérer compliqué sur cette machine…

  3. Bruno

    Je suis le proprio de cet ampli. Je voulais ici exprimer ma grande satisfaction quant à la qualité du travail de M Philippe, et de l’extrême qualité de sa relation client avec moi. Merci encore.
    Bruno

  4. Audiovintage

    Bonjour Bruno, merci de m’avoir fait confiance pour la remise en état de votre Marantz 🙂
