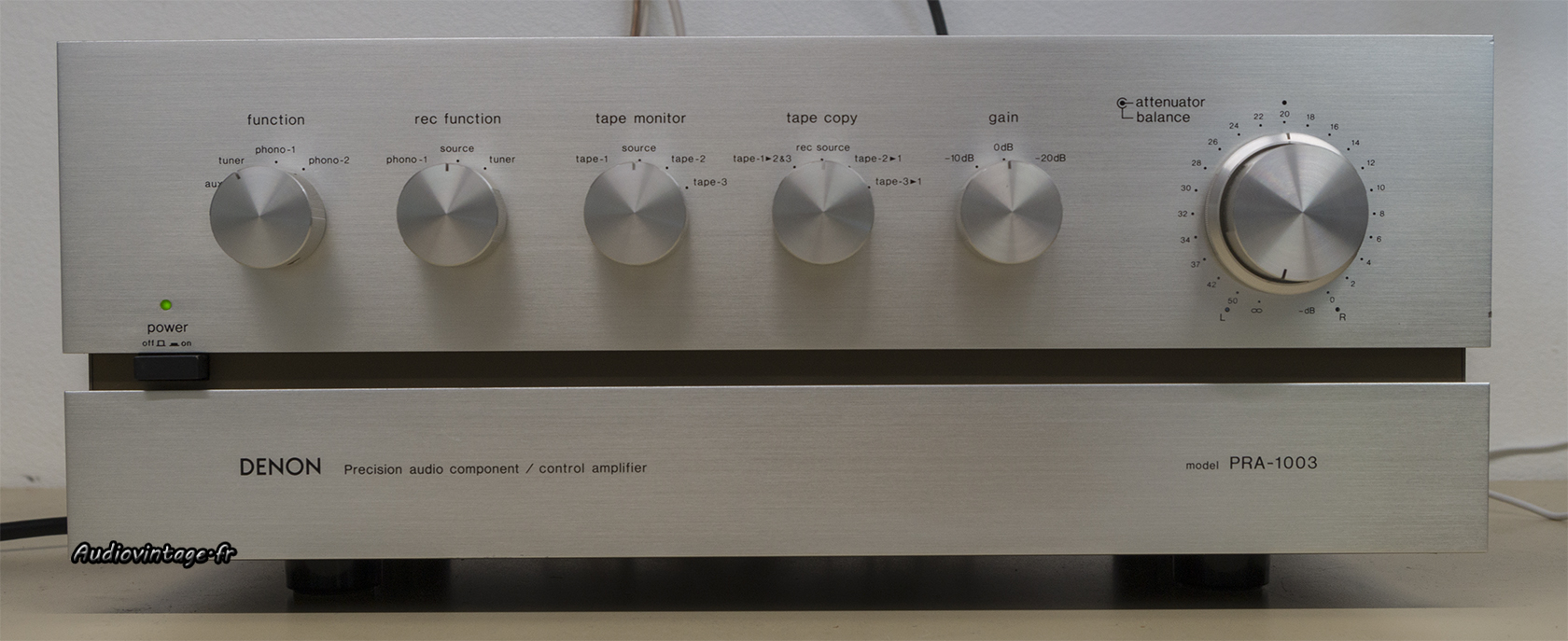

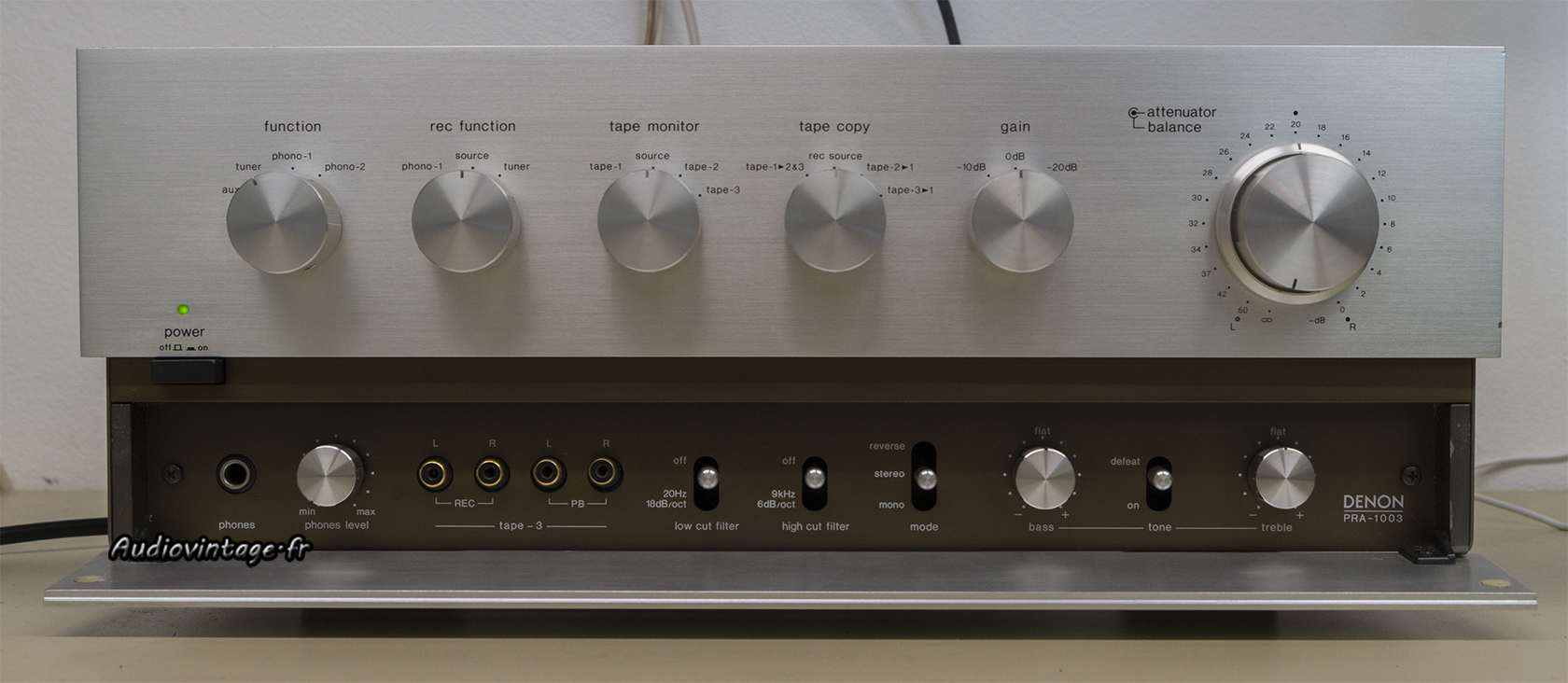

Un préamplificateur rare en France chez Audiovintage, un Denon PRA-1003..

Fidèle compagnon du bloc de puissance Denon POA-1003, il l’accompagne à l’atelier pour une révision complète.
A l’ouverture, je remarque que l’appareil a été modifié au niveau de son alimentation pour une utilisation sur le secteur français (plus une prise IEC).
Le voyant « on » a été remplacé par une led.

Comme pour l’amplificateur, sa simplicité apparente est un leurre. Intervenir ici n’est pas si simple, et une fois retiré les deux capots de l’appareil, comme il n’y a pas de châssis à proprement parlé, le tout n’a plus de « tenue ».
Il ne reste en place que la plaque séparant les deux faces de l’appareil, plaque qui va être plus que gênante pour intervenir…

Bref. Après avoir audit Monsieur Denon et sa descendance sur 23 générations, j’attaque le premier circuit.

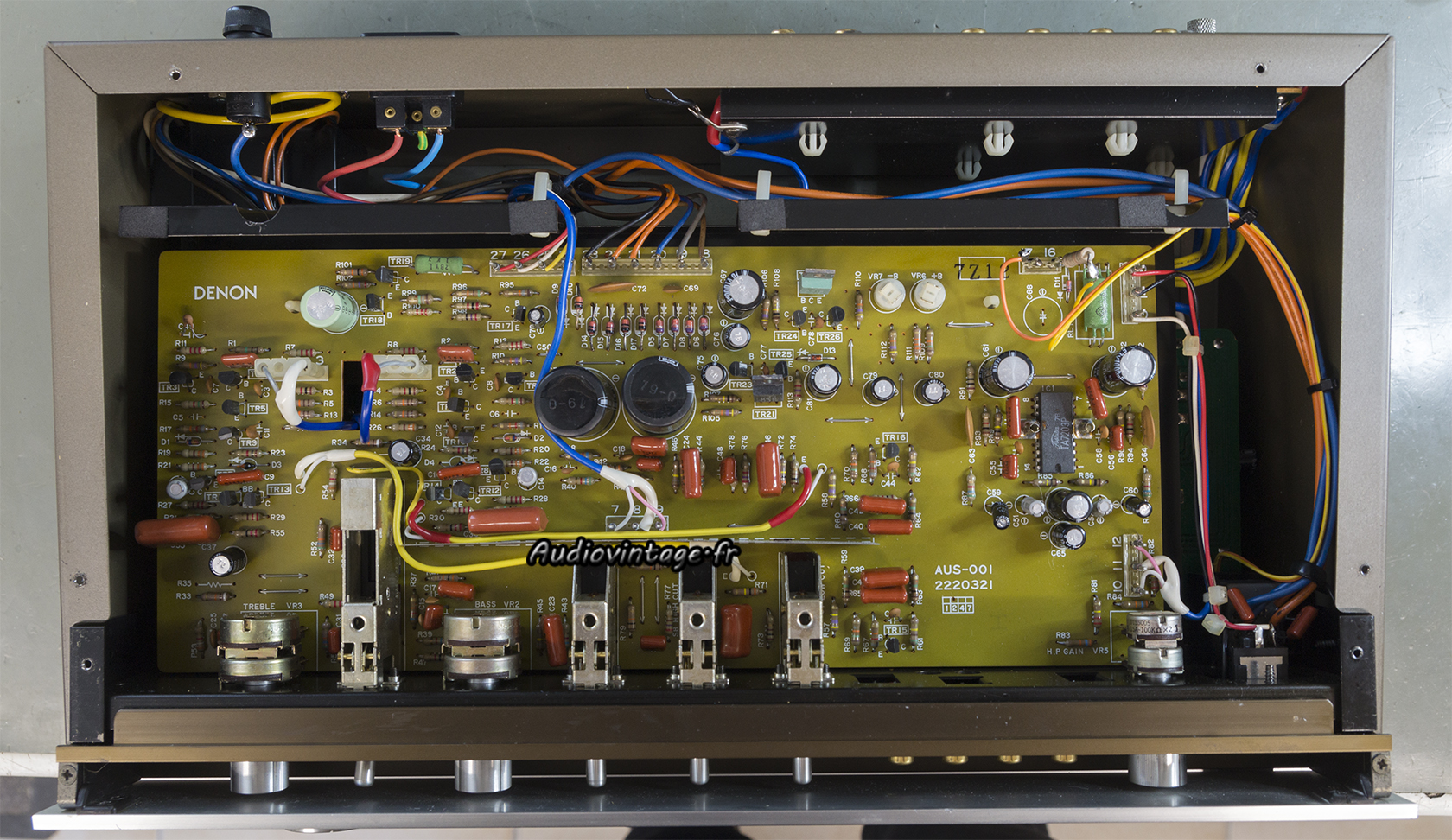

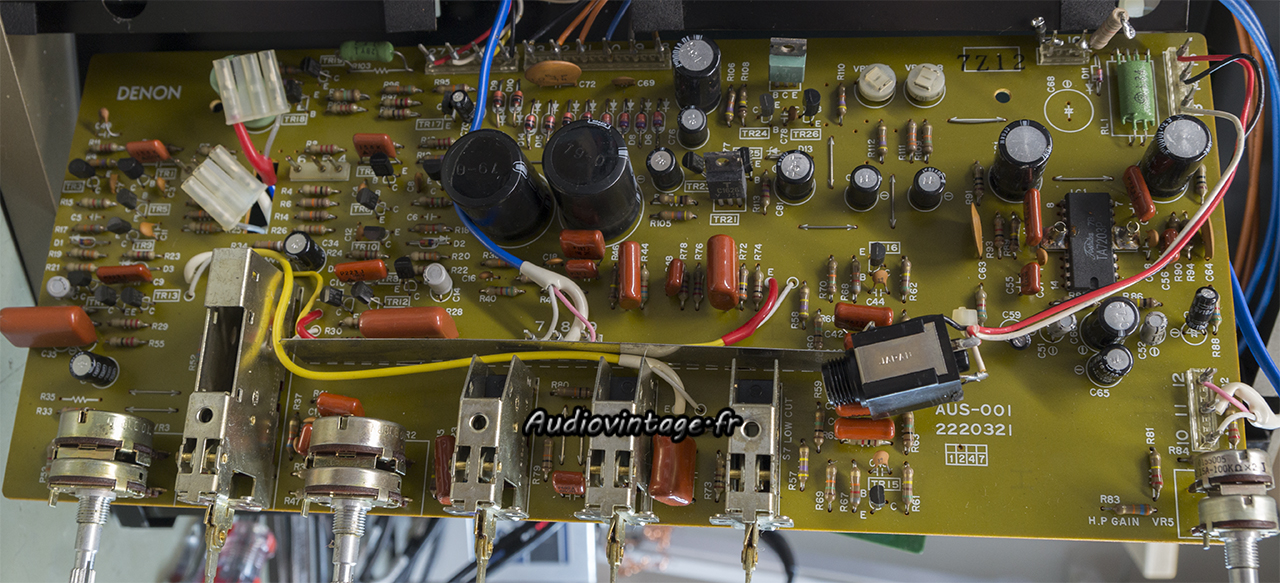

On remarquera à droite l’ampli casque, le rôle principal est attribué au circuit intégré Toshiba.
Le niveau du potentiomètre de gain de la sortie casque est en liaison avec le niveau du potentiomètre de gain général.

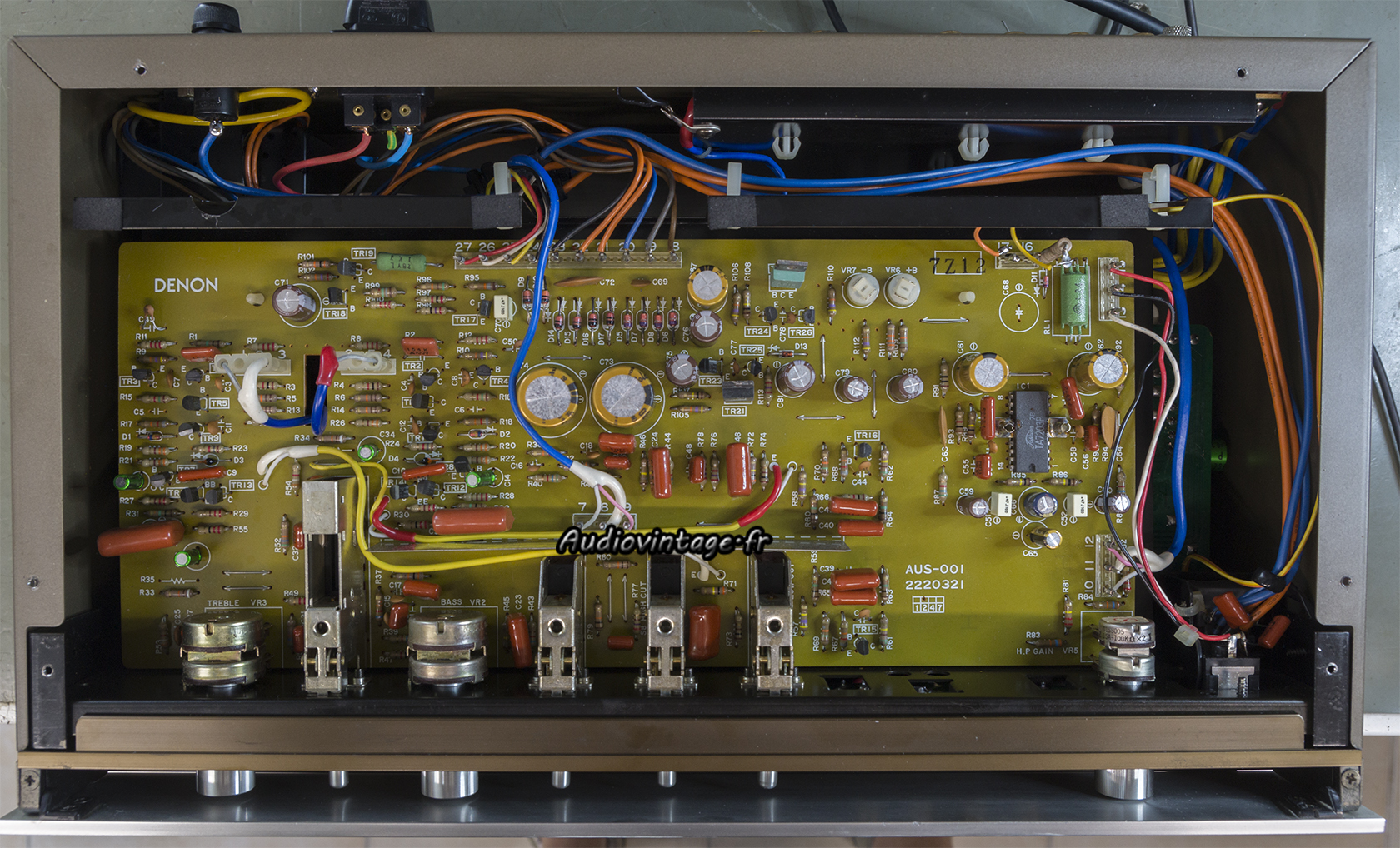

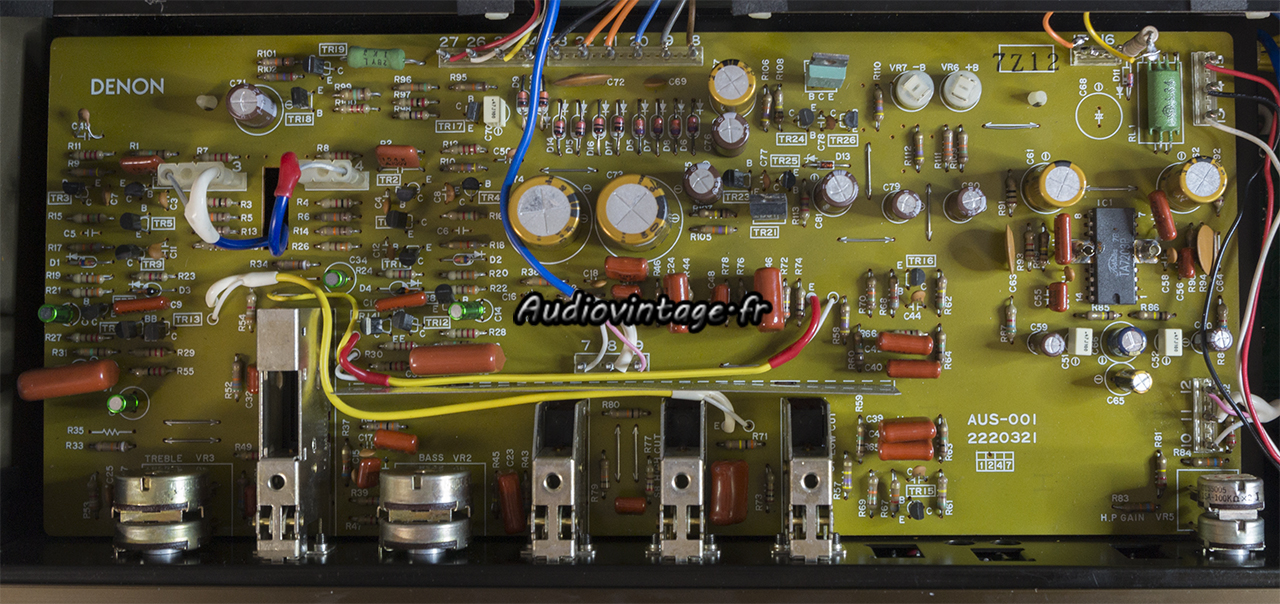

Remplacement de tous les condensateurs chimiques et de quelques transistors.

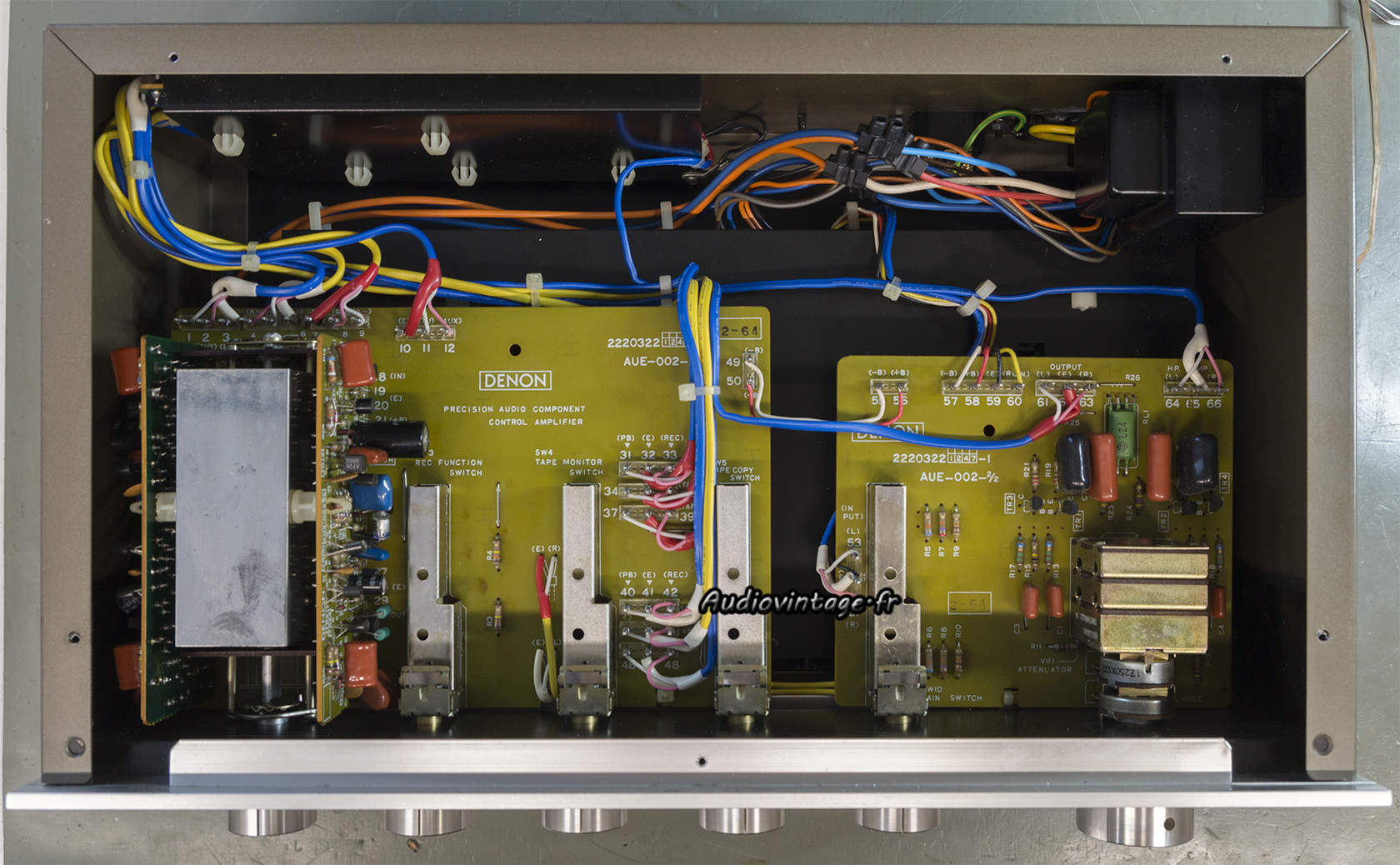

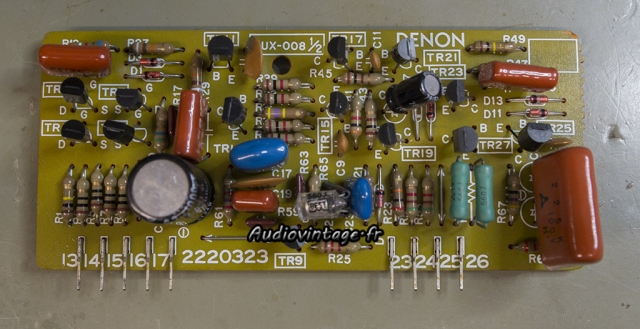

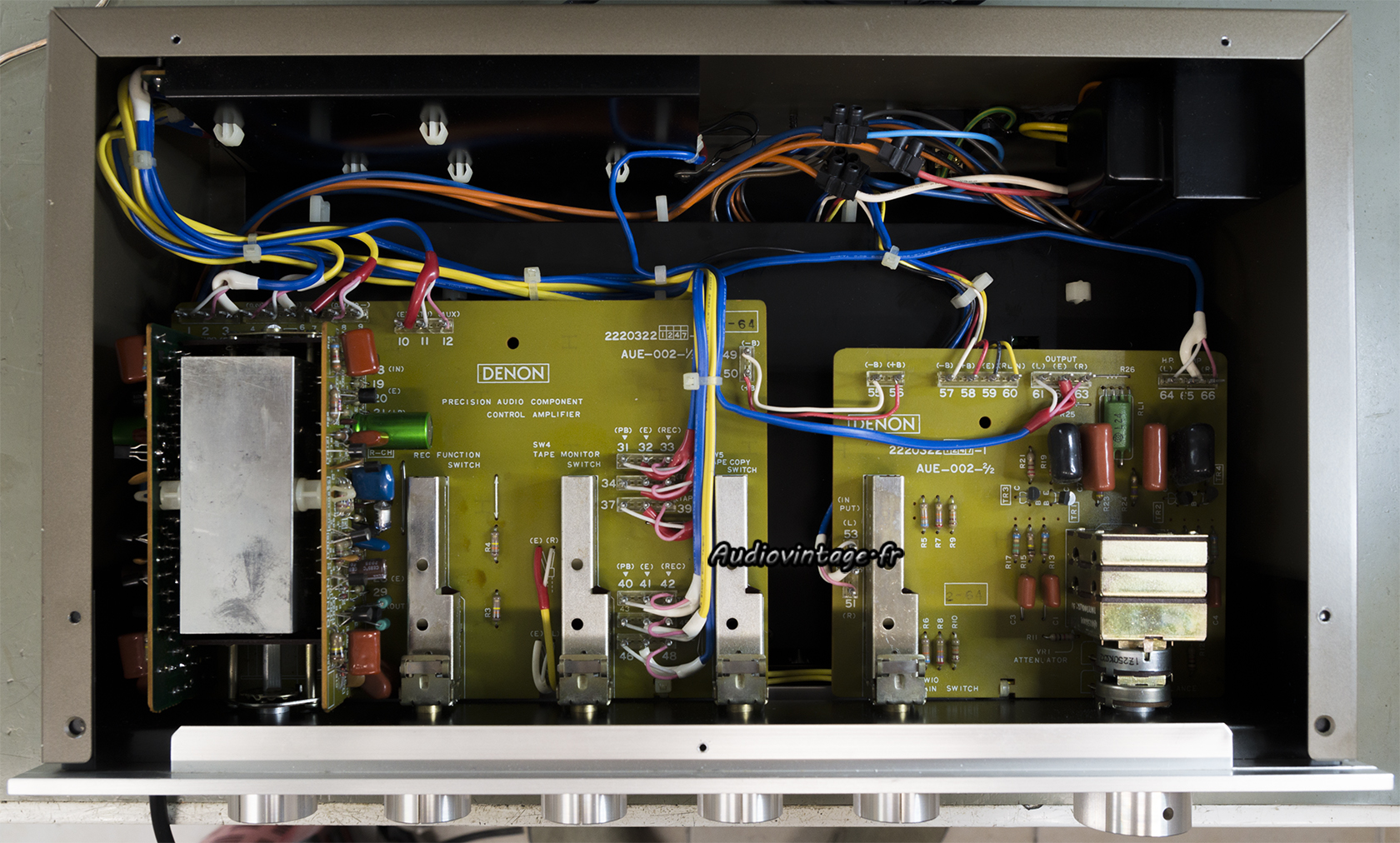

De l’autre côté. Retrait d’un deux circuits verticaux.

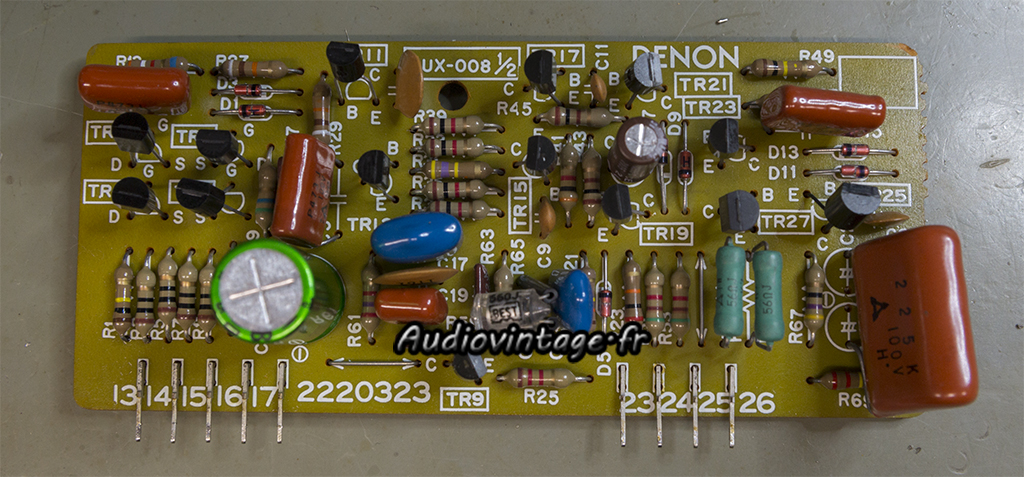

Condensateurs chimiques et quelques transistors remplacés. Intervention identique sur le second circuit.

Remonté et terminé.

Trappe ouverte.

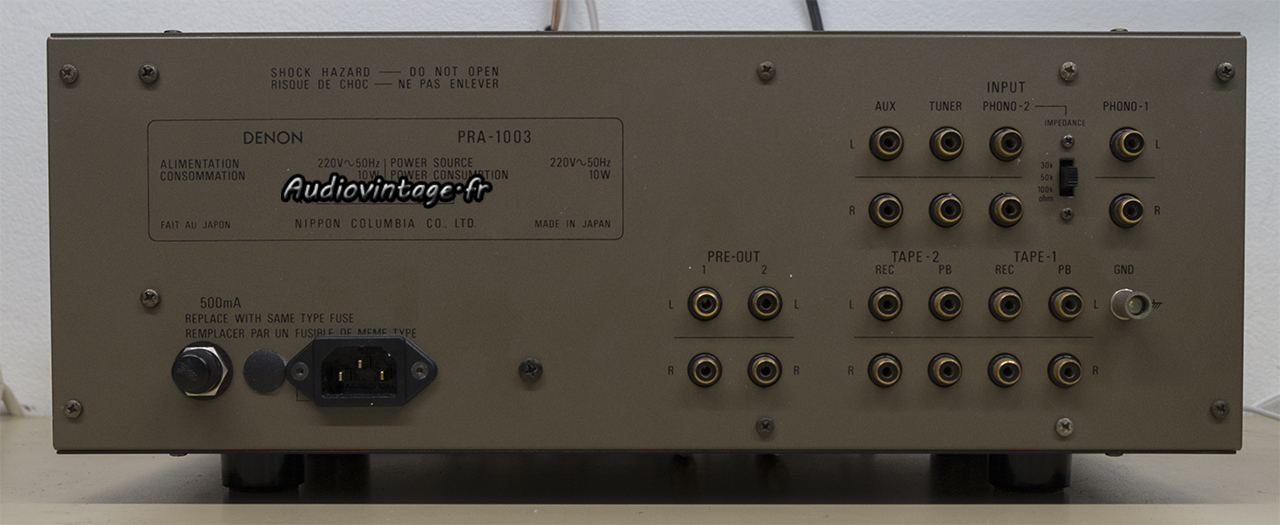

Connectique.

Les mesures sur entrée Aux:

Distorsion à 1v en sortie, entrée aux, tone defeat.

Distorsion à 13v en sortie, entrée aux, tone defeat.

Distorsion à 20v en sortie, entrée aux, tone defeat.

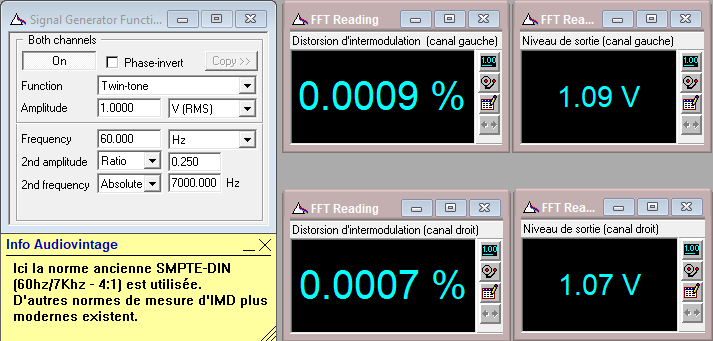

Distorsion d’intermodulation à 1v en sortie, entrée aux, tone defeat.

Distorsion d’intermodulation à 13v en sortie, entrée aux, tone defeat.

Réponse en fréquence à 1v en sortie, entrée aux, tone defeat.

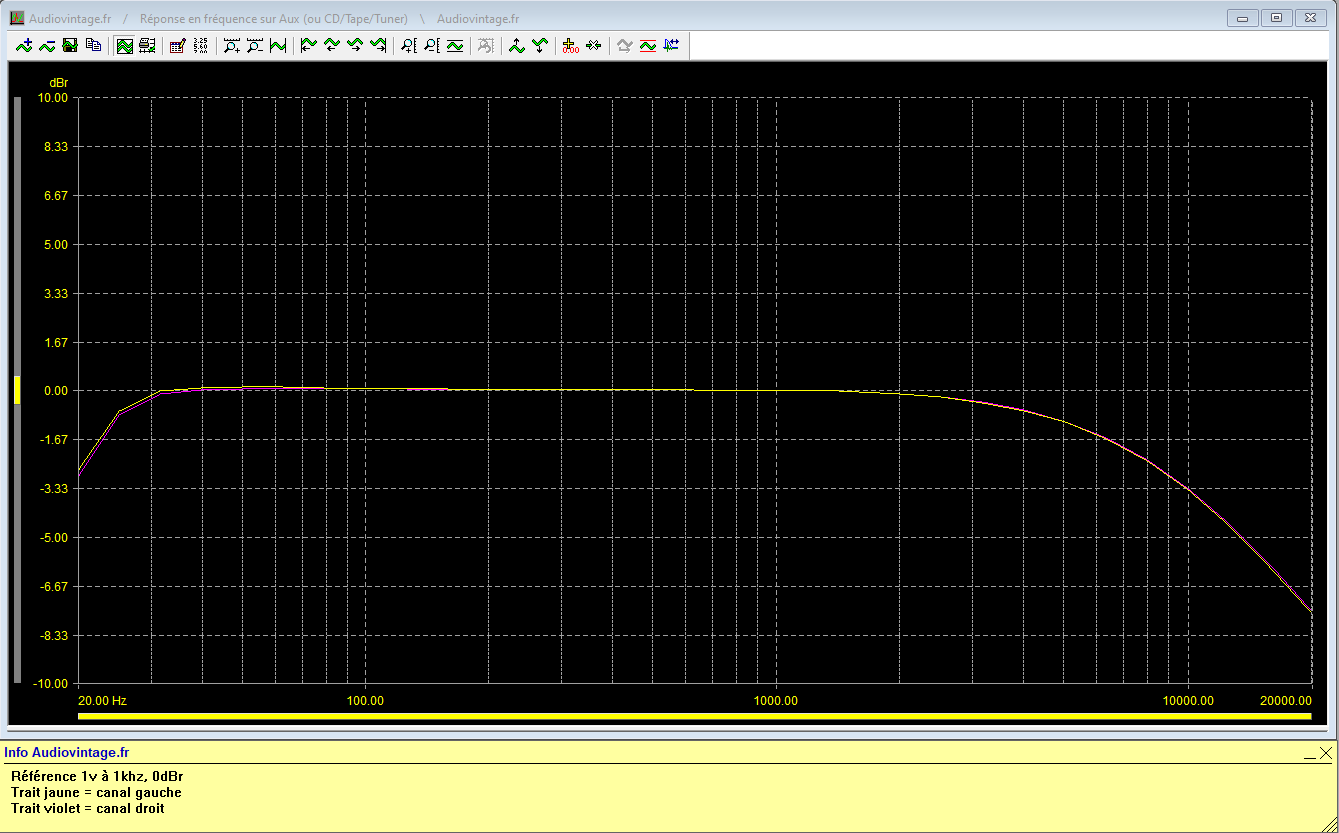

Réponse en fréquence à 1v en sortie, entrée aux, tone defeat, filtres activés.

Réponse en fréquence à 1v en sortie, entrée aux, correcteurs de tonalité au mini puis au maxi.

Rapport signal bruit à 1v en sortie, entrée aux, tone defeat.

Rapport signal bruit à 13v en sortie, entrée aux, tone defeat.

Les mesures sur entrée phono :

Distorsion à 1v en sortie, entrée phono, tone defeat.

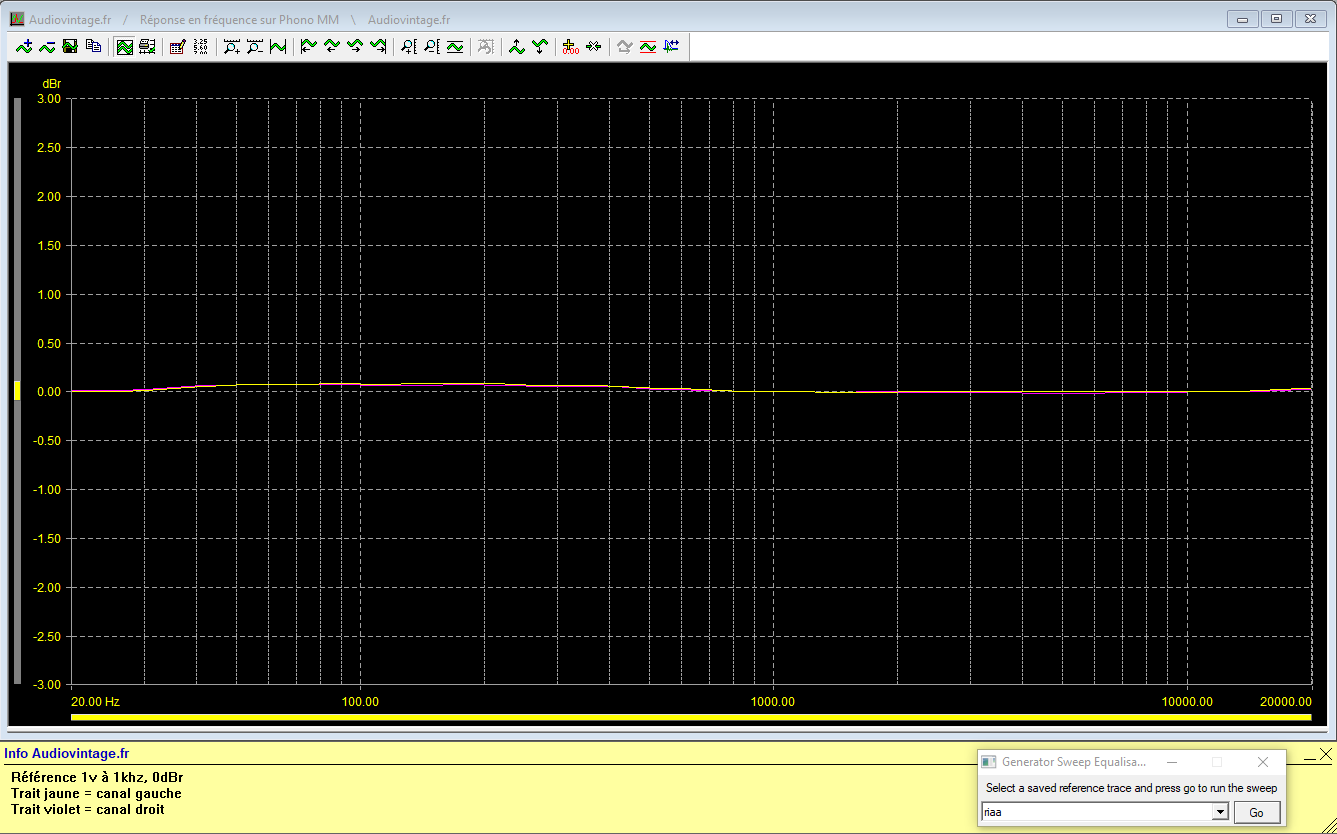

Réponse en fréquence à 1v en sortie, entrée phono, tone defeat.

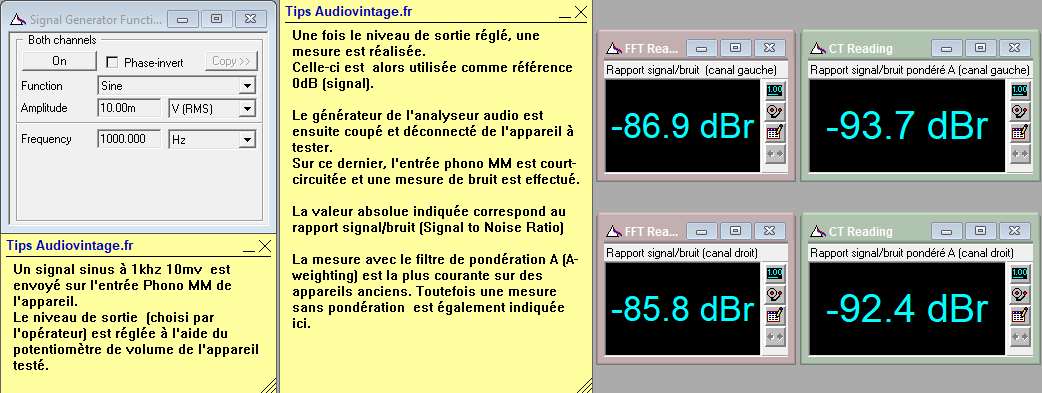

Rapport signal bruit à 1v en sortie, entrée phono, tone defeat.

Rapport signal bruit à 13v en sortie, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

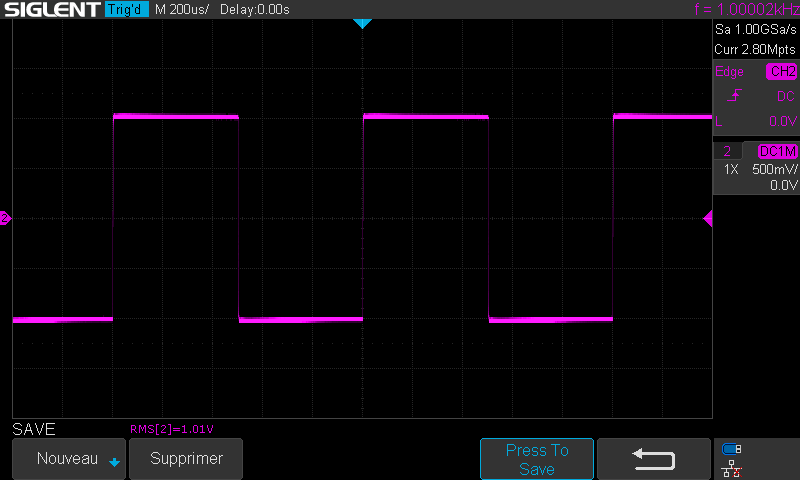

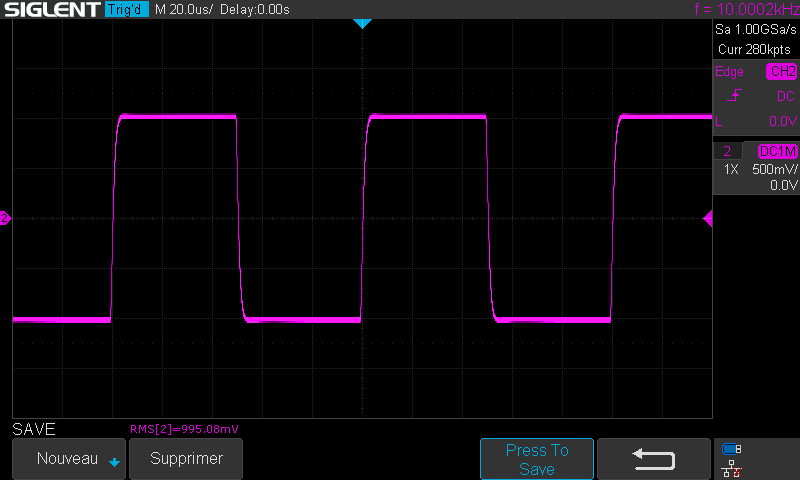

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée aux.
