Audioanalyse A9

Audioanalyse A9 : brut et brute :)
Un deuxième Audioanalyse A9 à l’atelier pour révision complète.

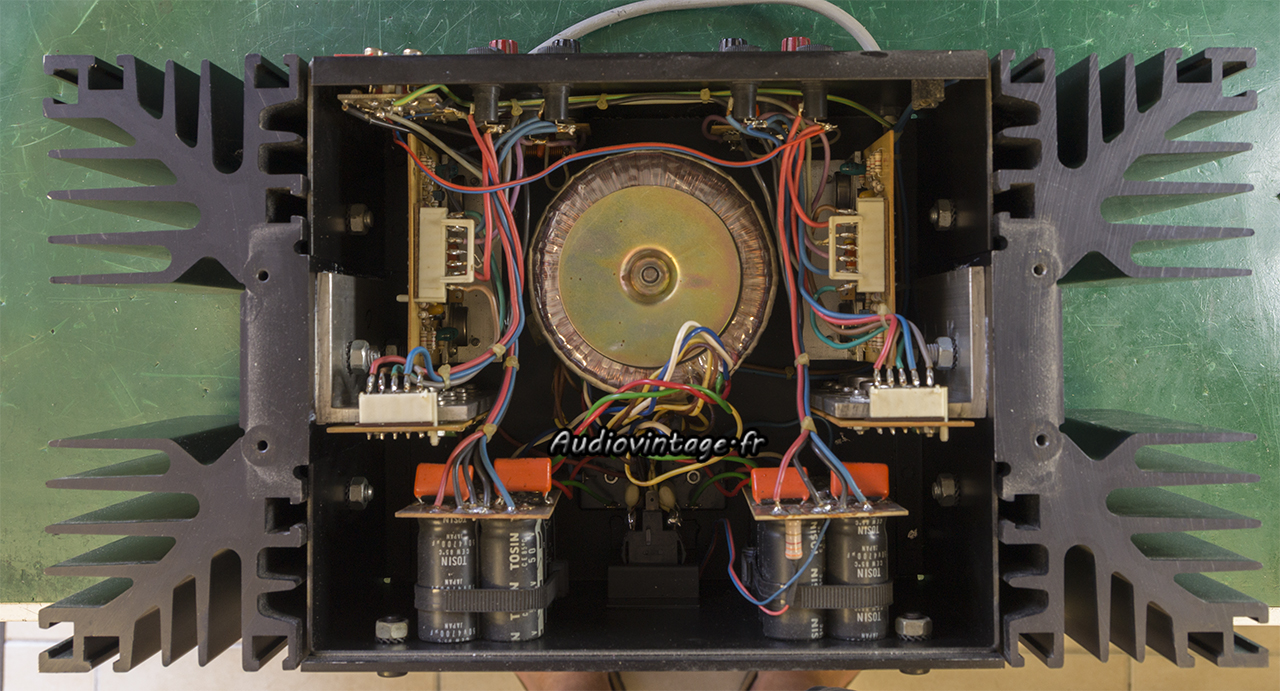

Audioanalyse A9 : à son arrivée.
Il fonctionne mais la connectique d’entrée est défectueuse. Certains fusibles n’ont pas la bonne valeur et le bias est bien trop faible sur un canal. Il apparait également de nombreux mauvais contacts au niveau des connecteurs sur les circuits.

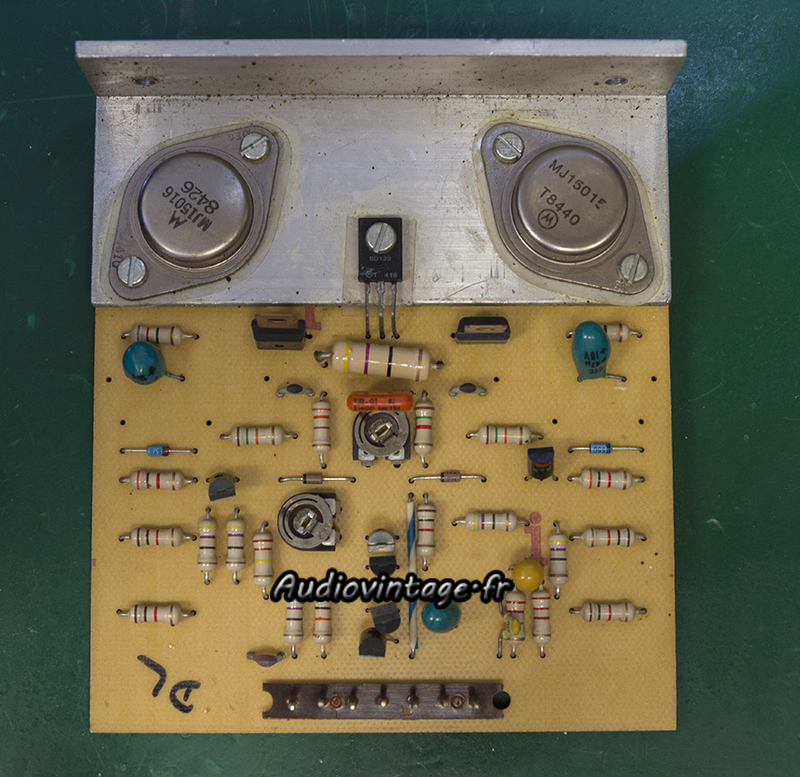

Audioanalyse A9 :  circuit driver à réviser.
Démontage d’un circuit driver.

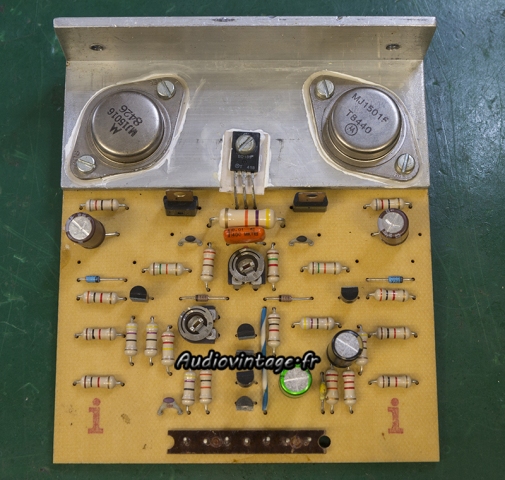

Audioanalyse A9 : circuit driver révisé.

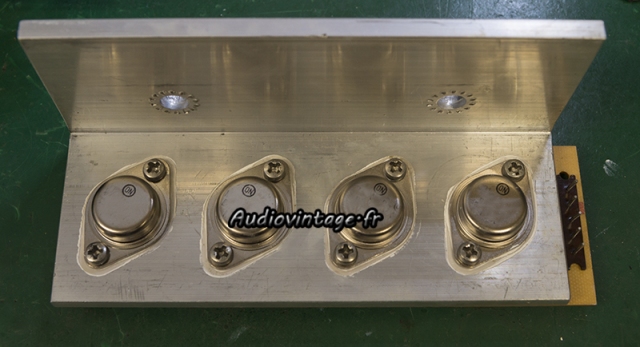

Les transistors montés sur le radiateur sont testés puis remontés avec des micas neufs et de la graisse fraîche, les condensateurs chimiques sont remplacés.

Audioanalyse A9 : tout neuf.
Décision a été prise de remplacer les transistors de puissances par des références plus costaudes et sélectionnées. Micas neufs et graisse fraîche bien évidemment.

Audioanalyse A9 : rca neuves en place.
Les connecteurs RCA sont remplacés.

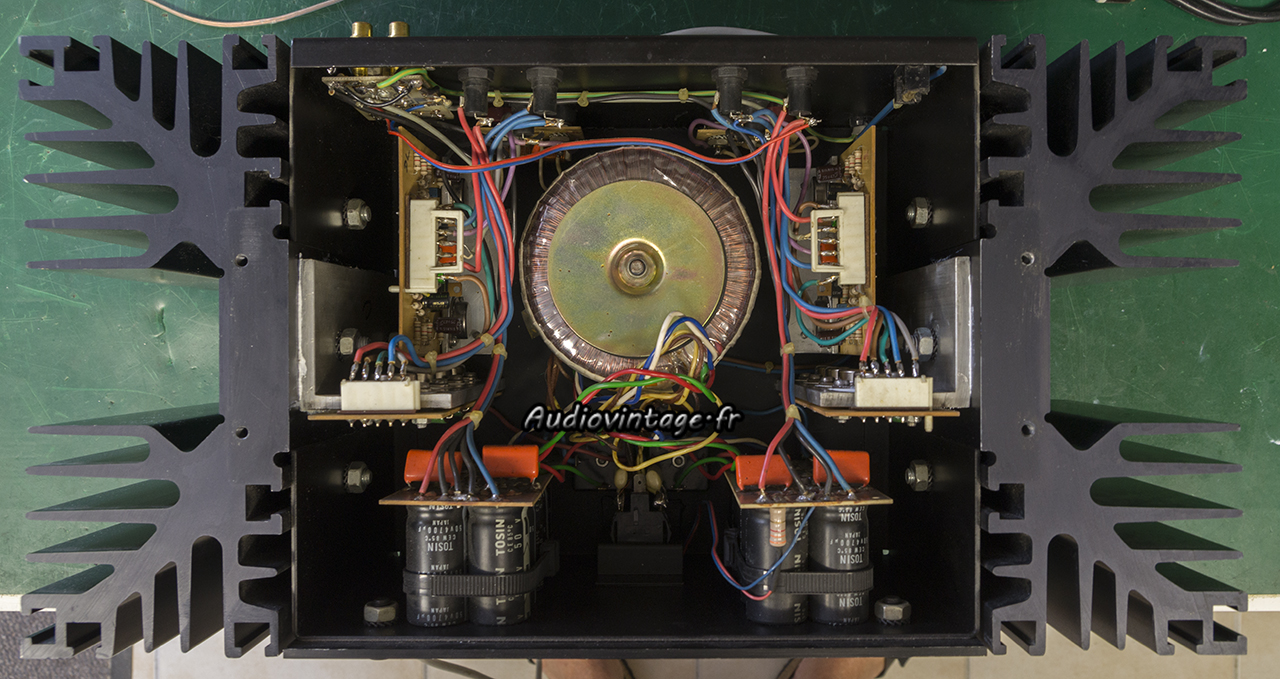

Audioanalyse A9 : terminé.
Le tout est remonté après que les connecteurs aient été remis en état. Bias et offset sont ajustés.

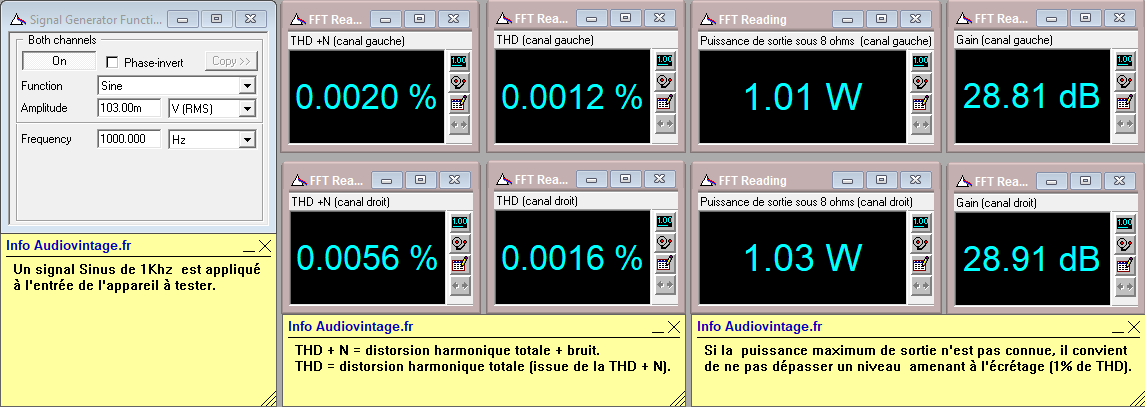

Audioanalyse A9 : distorsion-a-2x1w-sous-8-ohms

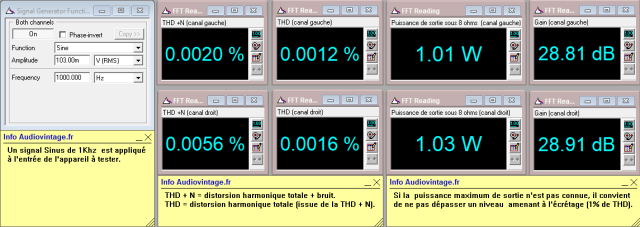

Distorsion à 2x1w sous 8 ohms.

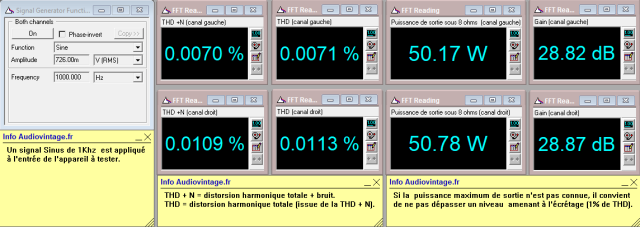

Audioanalyse A9 : distorsion-a-2x50w-sous-8-ohms
Distorsion à puissance nominale sous 8 ohms.

Audioanalyse A9 : IMD-a-2x1w-sous-8-ohms
Distorsion d’intermodulation à 2x1w sous 8 ohms.

Audioanalyse A9 : IMD-a-puissance-nominale-sous-8-ohms
Distorsion d’intermodulation à 2x50w sous 8 ohms.

Audioanalyse A9 : reponse-en-frequence-a-2x1w-sous-8-ohms
Réponse en fréquence à 2x1w sous 8 ohms.

Audioanalyse A9 : rapport-signal-bruit-a-2x50w-sous-8-ohms

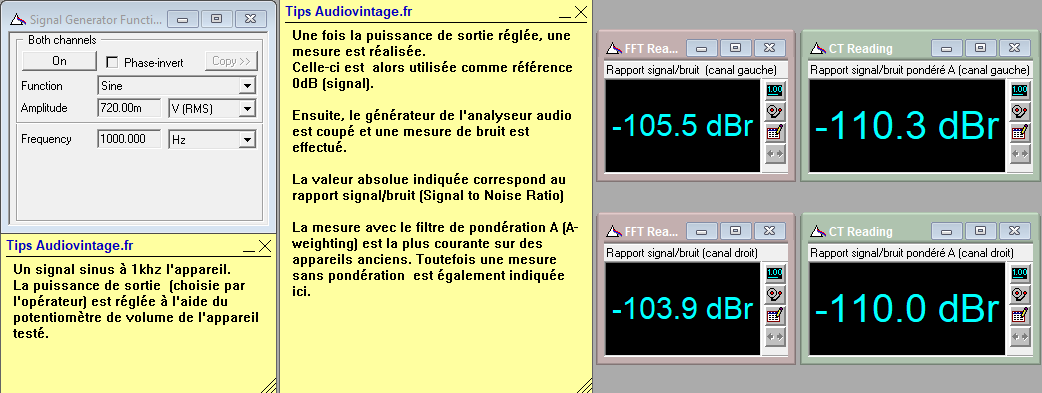

Rapport signal bruit à 2x50w sous 8 ohms.

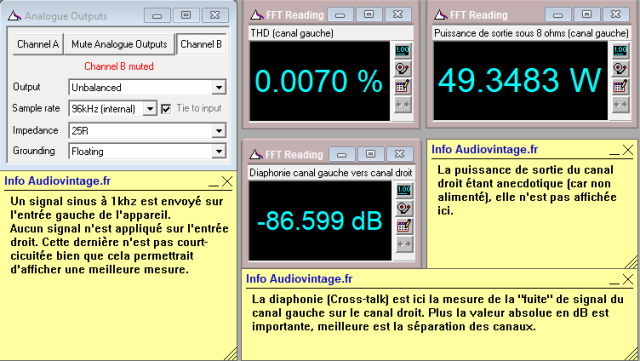

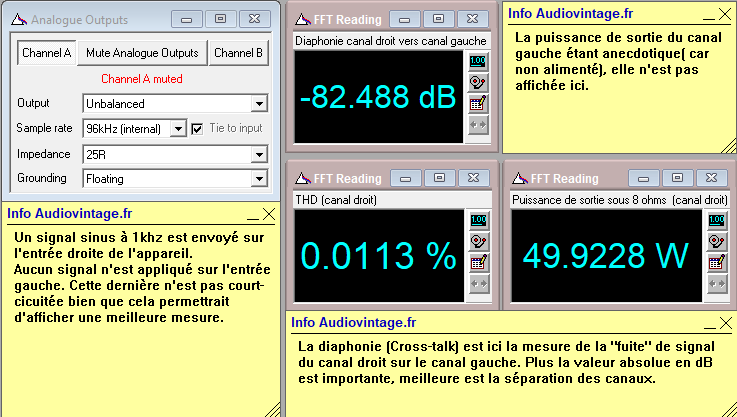

Audioanalyse A9 : signal-carre-a-100hz
Audioanalyse A9 : signal-carre-a-1khz
Audioanalyse A9 : signal-carre-a-10khz
Audioanalyse A9 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.

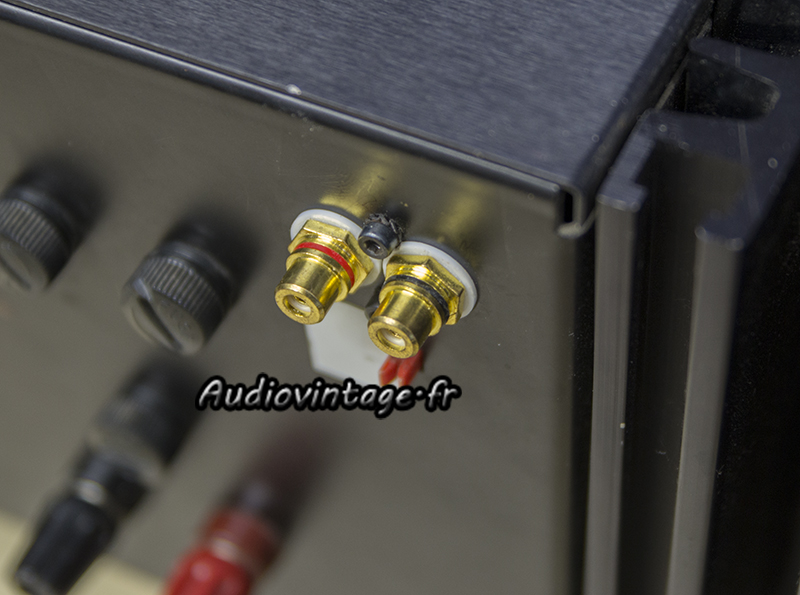

Audioanalyse A9 : connectique.

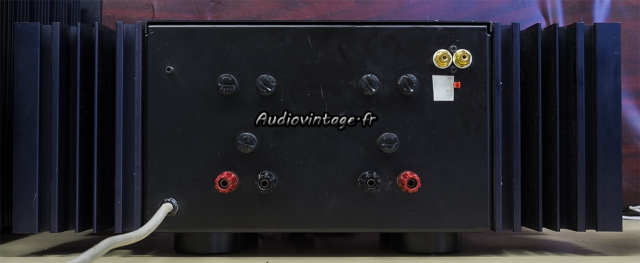

Connectique.
