Audioanalyse A9

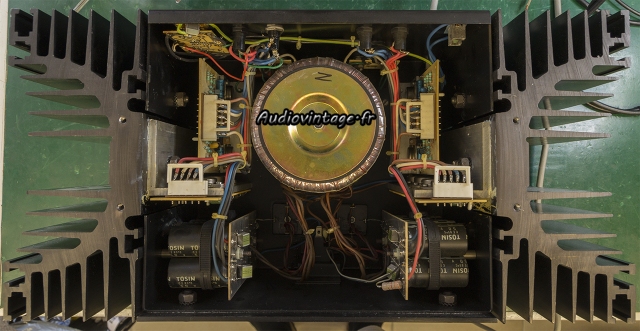

Audioanalyse A9 : grosse polarisation = gros radiateurs.
Lourd et chaud. Ces adjectifs basiques siéent à merveille à cet Audioanalyse A9 bien mal en point.

Audioanalyse A9 : à son arrivée.
L’appareil est en panne sur un canal, il a « tué » une enceinte Tannoy.

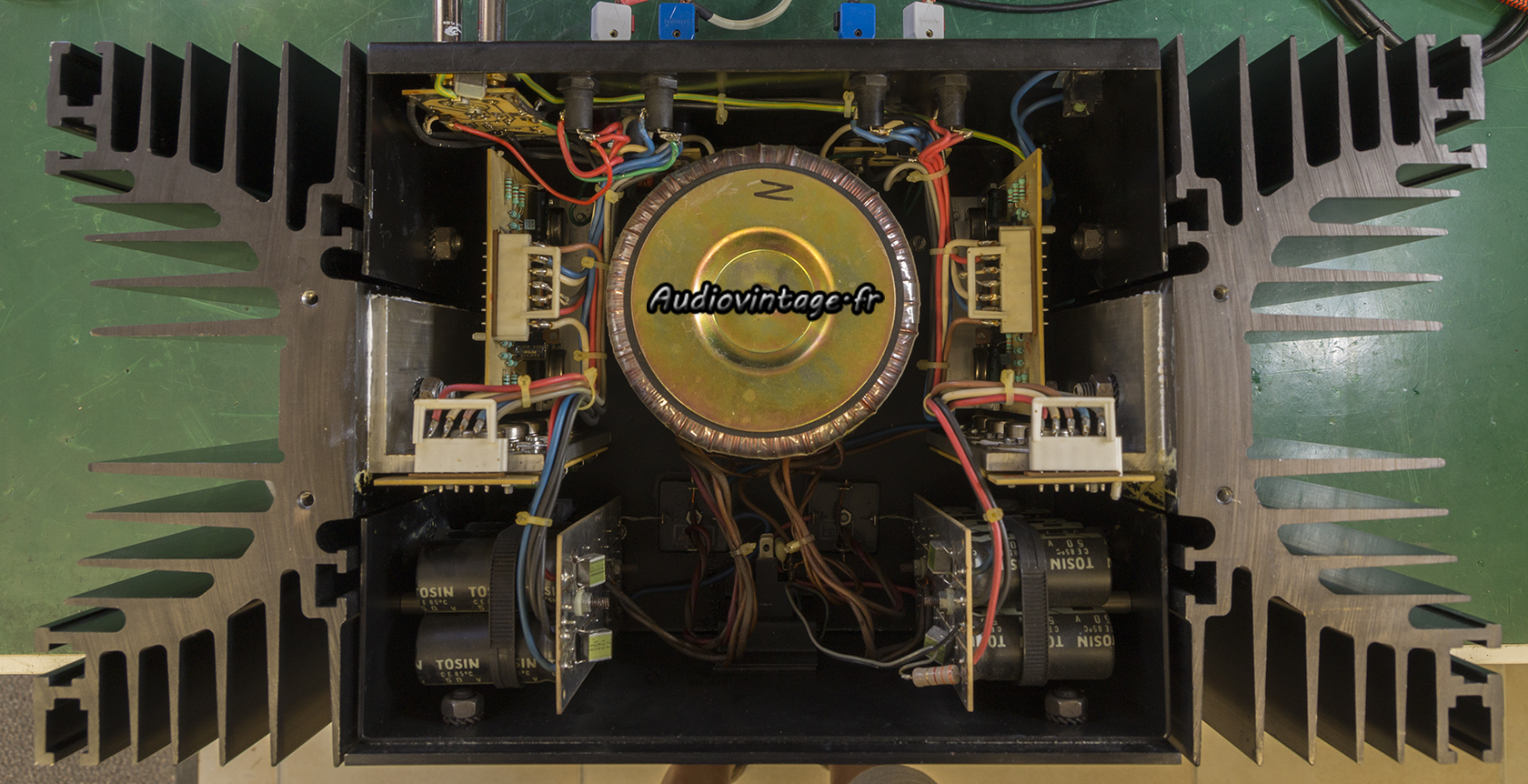

L’appareil est un vrai double mono (les transfos sont montés l’un sur l’autre), et développe environ 2x25w en classe A (et non 2x50w comme on peut le lire souvent).

Audioanalyse A9 : supports fusibles cassés.
Un support de fusible à l’arrière a été remplacé tant bien que mal. presque tous les autres sont cassés ou fêlés. La plupart des fusibles n’ont pas la bonne valeur. Tout cela cela n’a pas dû arranger les choses.

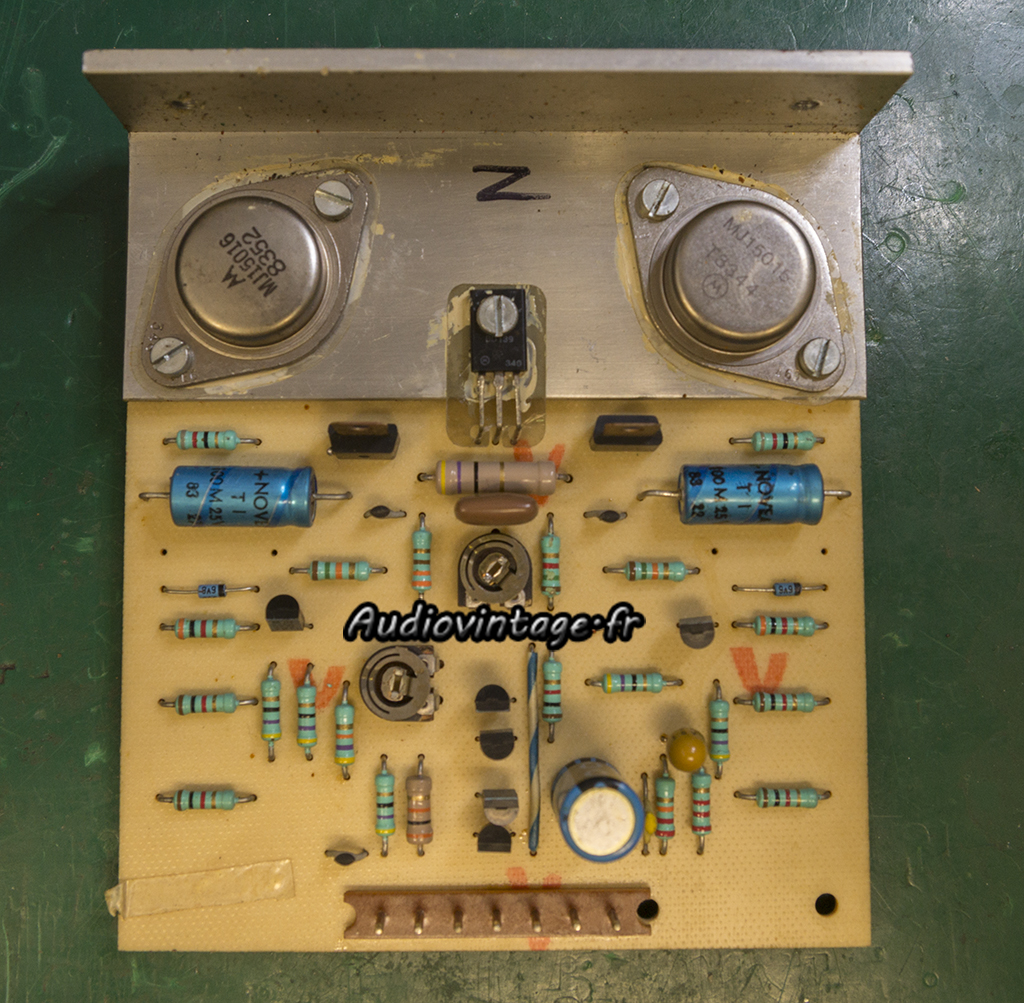

Audioanalyse A9 : circuit driver retiré.
Retrait d’un circuit driver.

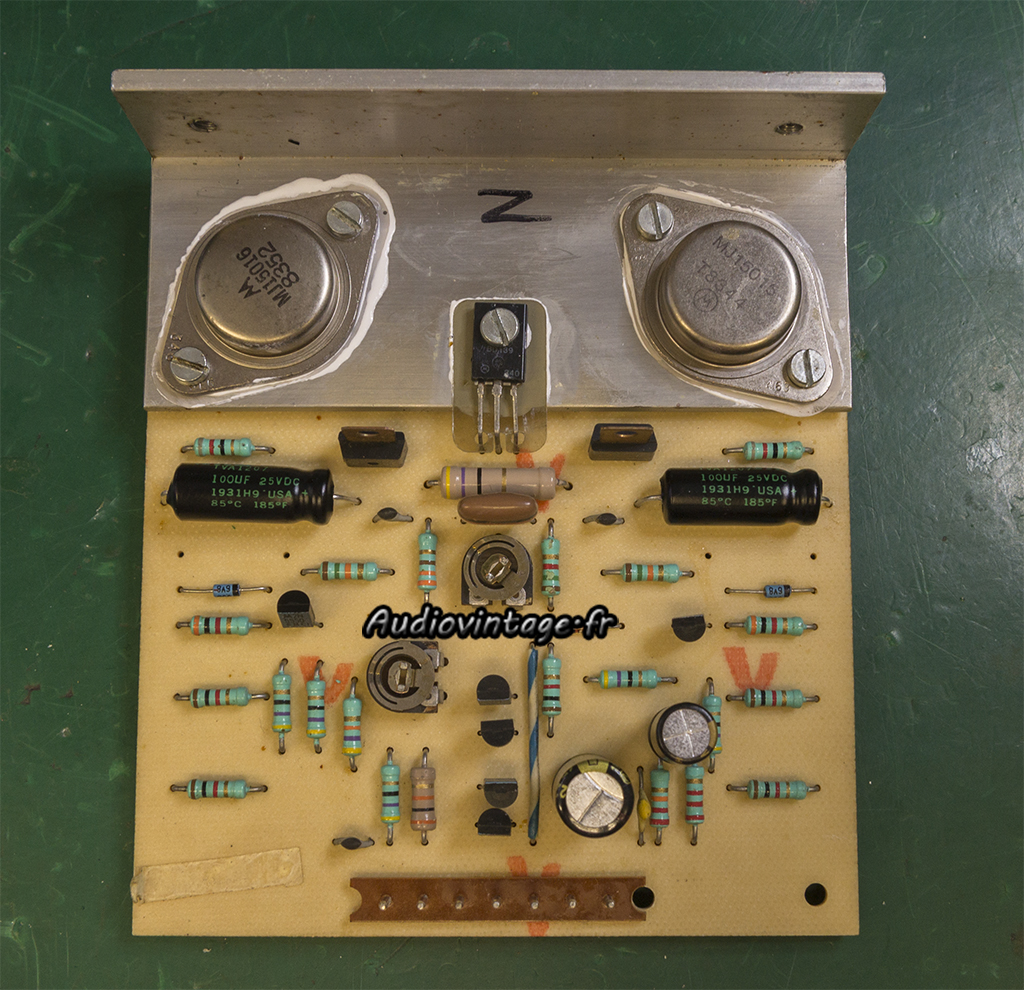

Audioanalyse A9 : circuit driver révisé.
Pas de dégâts mais les condensateurs chimiques bien fatigués sont remplacés. Sous les transistors drivers, graisse et micas sont remplacés.

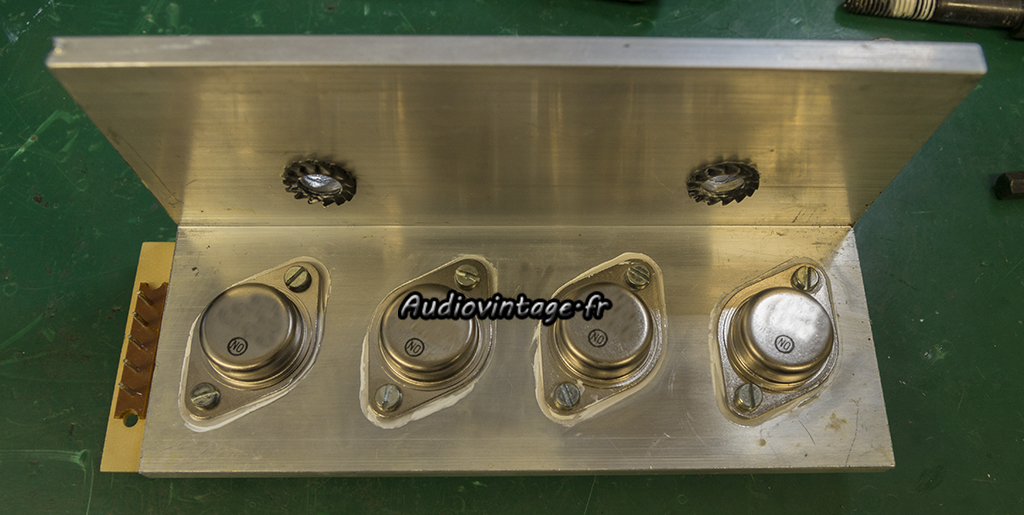

Audioanalyse A9 : transistors kaput !

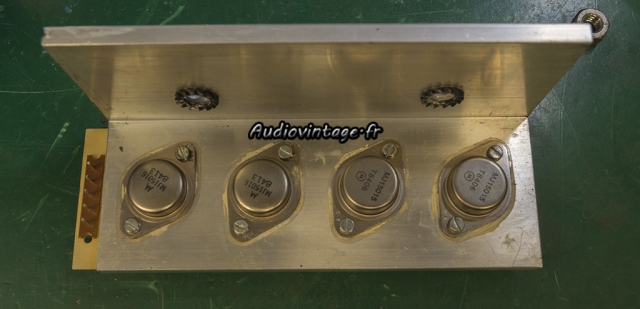

Retrait de l’équerre supportant les transistors de puissances, HS.

Audioanalyse A9 : transistors neufs en place.
Les quatre transistors sont remplacés par des modèles plus costaud, sélectionnés, et bien évidemment montés sur des micas neufs et de la graisse fraîche.
Le second canal reçoit exactement les mêmes soins.

Audioanalyse A9 : terminé.
Les supports de fusibles cassés et les fusibles inadéquats sont remplacés. Les Courants de repos et offset sont ajustés.

Audioanalyse A9 : distorsion-a-2x1w-sous-8-ohms

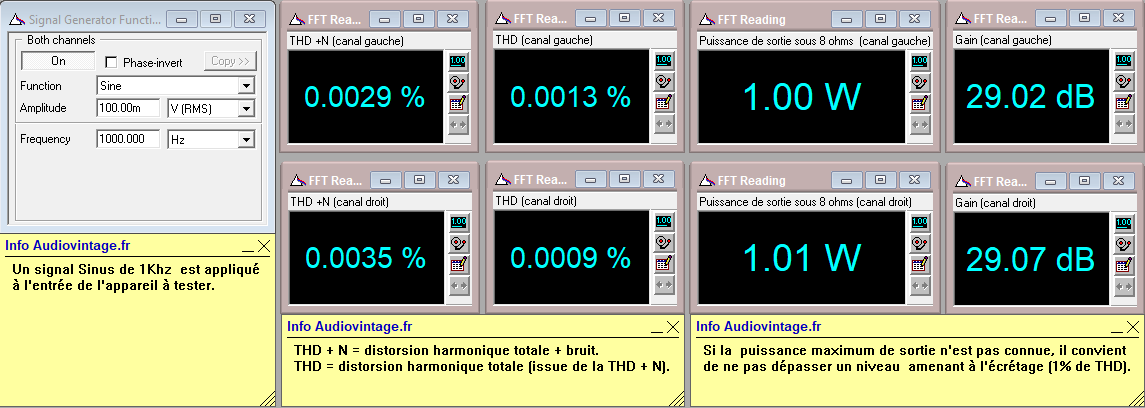

Distorsion à 2x1w sous 8 ohms.

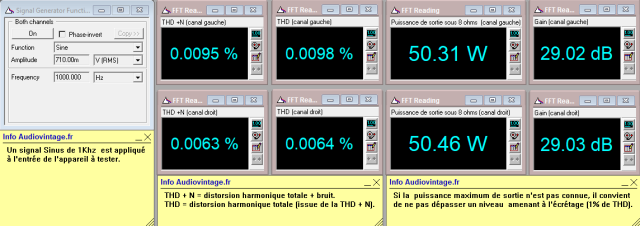

Audioanalyse A9 : distorsion-a-2x50w-sous-8-ohms
Distorsion à puissance nominale sous 8 ohms.

Audioanalyse A9 : distorsion-a-2x70w-sous-8-ohms
2x70w sous 8 ohms, toujours d’attaque.

Audioanalyse A9 : IMD-a-2x1w-sous-8-ohms

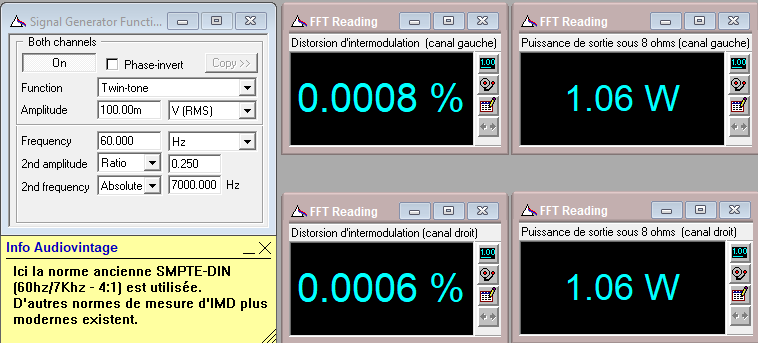

Distorsion d’intermodulation à 2x1w sous 8 ohms.

Audioanalyse A9 : IMD-a-puissance-nominale-sous-8-ohms
Distorsion d’intermodulation à 2x50w sous 8 ohms.

Audioanalyse A9 : reponse-en-frequence-a-2x1w-sous-8-ohms
Réponse en fréquence à 2x1w sous 8 ohms.

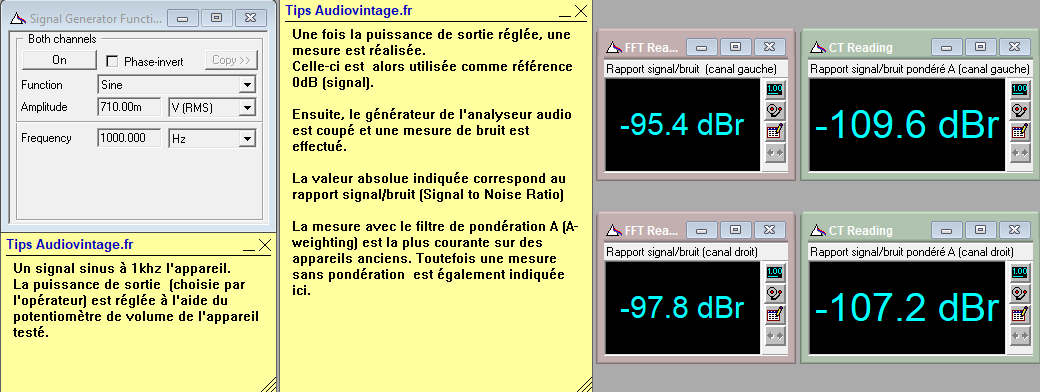

Audioanalyse A9 : rapport-signal-bruit-a-2x50w-sous-8-ohms
Rapport signal bruit à 2x50w sous 8 ohms.

Audioanalyse A9 : signal-carre-a-100hz
Audioanalyse A9 : signal-carre-a-1khz
Audioanalyse A9 : signal-carre-a-10khz

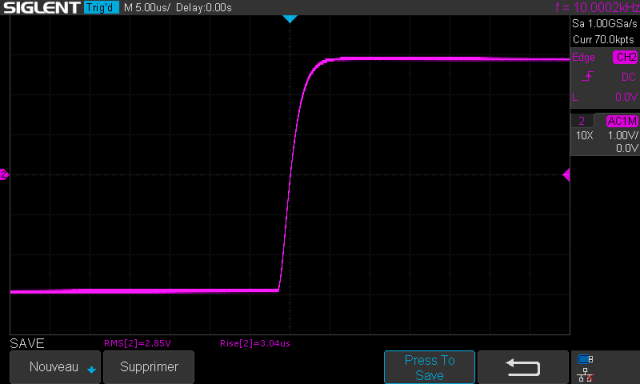

Audioanalyse A9 : Temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.

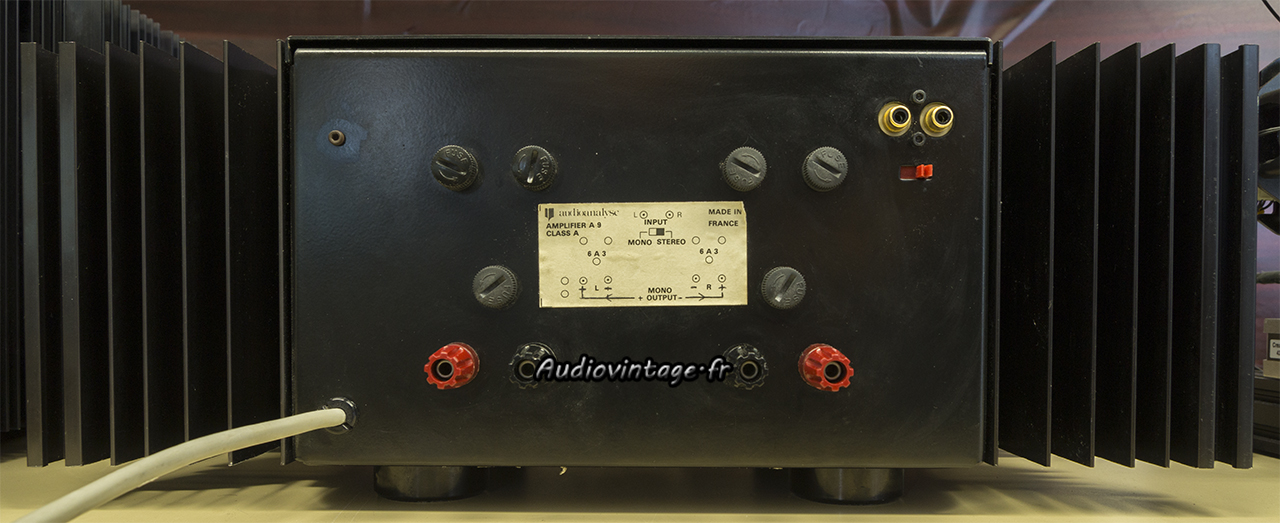

Audioanalyse A9 : connectique
Connectique. Les supports de fusibles cassés ont été remplacés.
