Luxman SQ507X

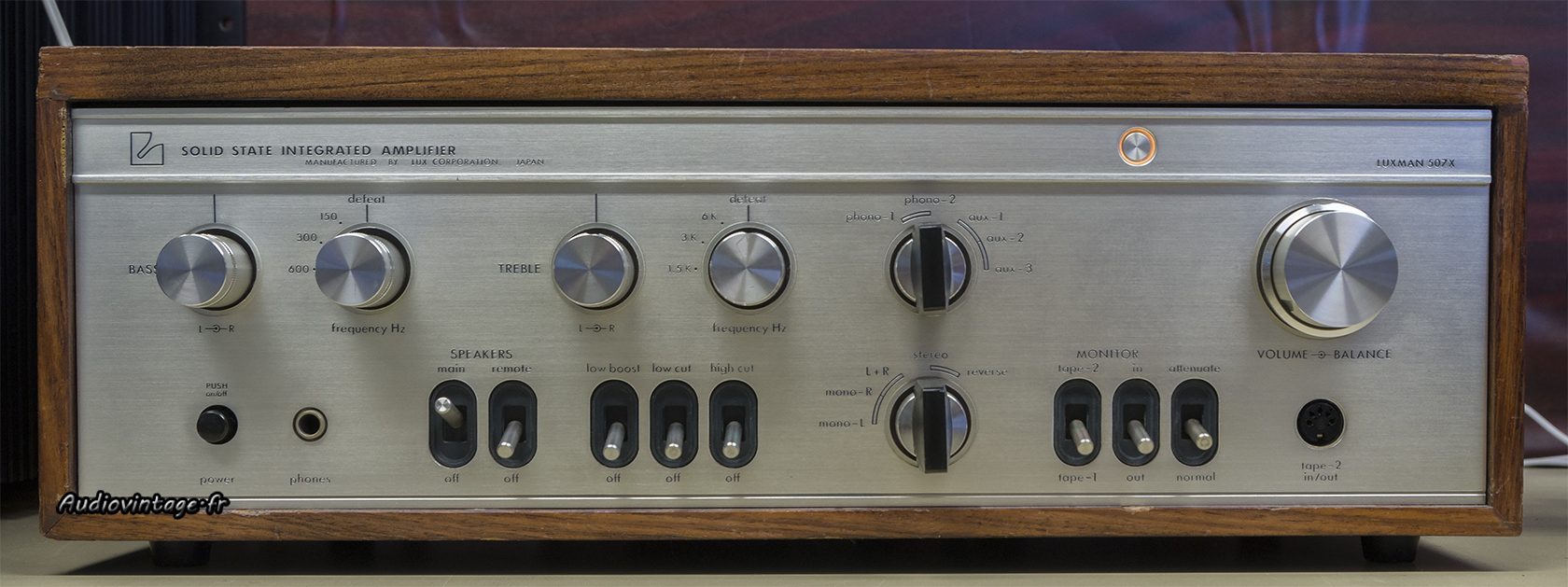

Luxman SQ507X : une très belle présentation.
Les très anciens Luxman, c’est un peu comme les Sansui, des appareils dont je connais parfaitement les défauts et qualités et dans lesquels j’officie avec plaisir. Cette fois, un très bon Luxman SQ507X accueilli pour une sérieuse remise à niveau.

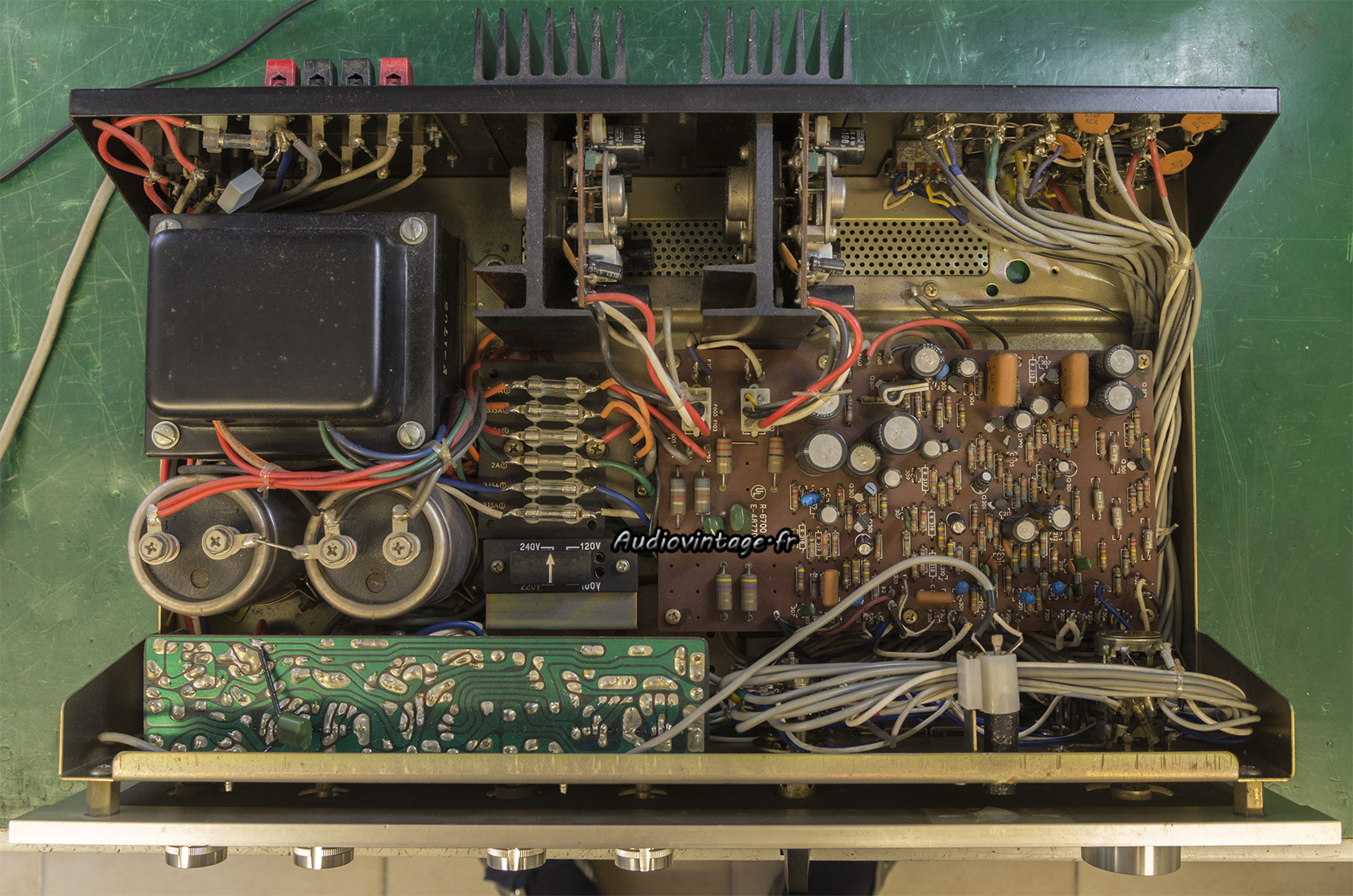

Luxman SQ507X : à son arrivée.
L’appareil fonctionne, les commandes sont encrassées, le switch on/off à tendance à rester coincé, une intervention passée est visible derrière le transformateur d’alimentation. Le tout est bien « rincé » et cela s’entend.

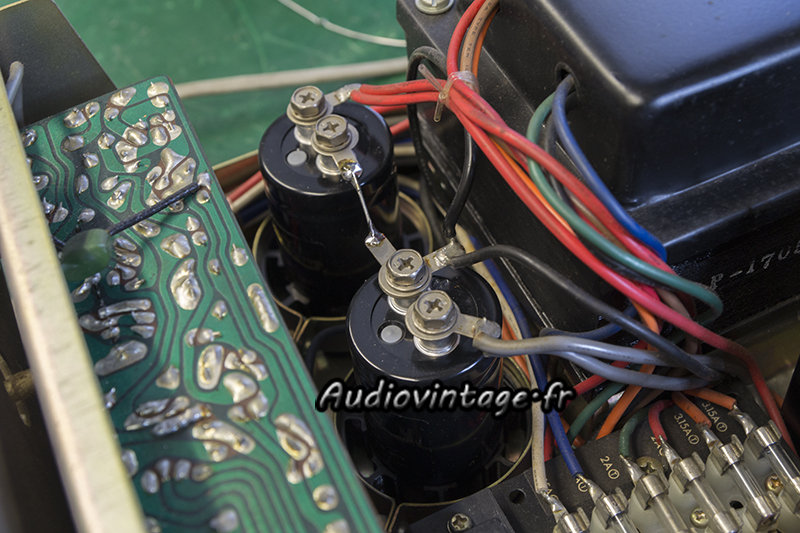

Luxman SQ507X : condensateurs de filtrage originaux.
Les condensateurs de filtrage de l’alimentation.

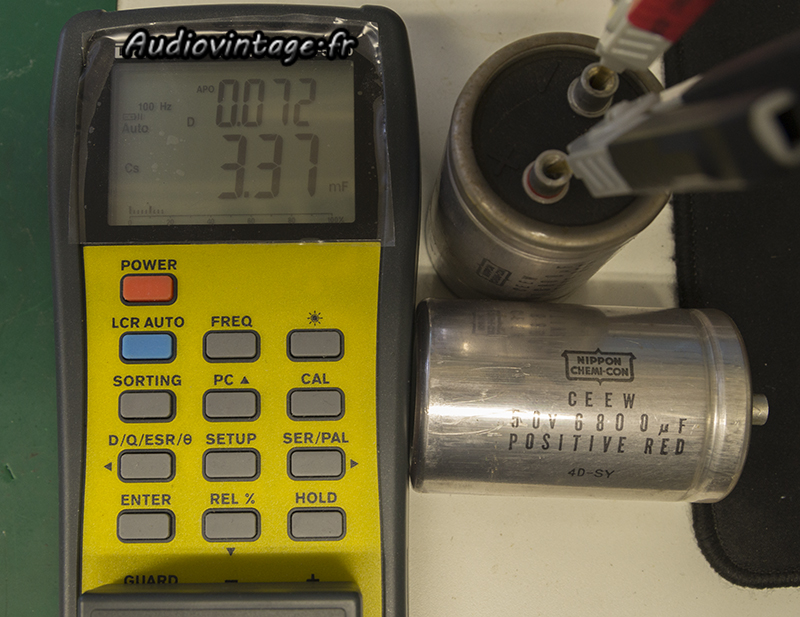

Luxman SQ507X : condensateurs très usés !
Les mesures ne sont pas bonnes du tout, 3300uf pour 6800uf, pas la peine d’épiloguer = poubelle.

Luxman SQ507X : nouveaux condensateurs de filtrage en place.
Les nouveaux condensateurs chimiques, à vis comme les originaux ont un diamètre plus petit. J’imprime donc en 3D les adaptateurs nécessaires pour un montage propre.

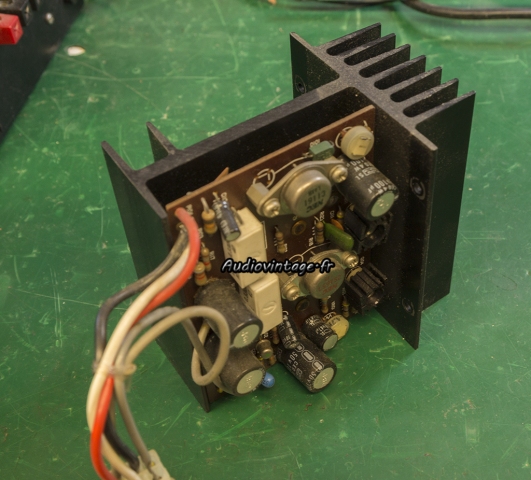

Luxman SQ507X : démontage d'un circuit d'amplification.
Retrait d’un des deux circuits d’amplification.

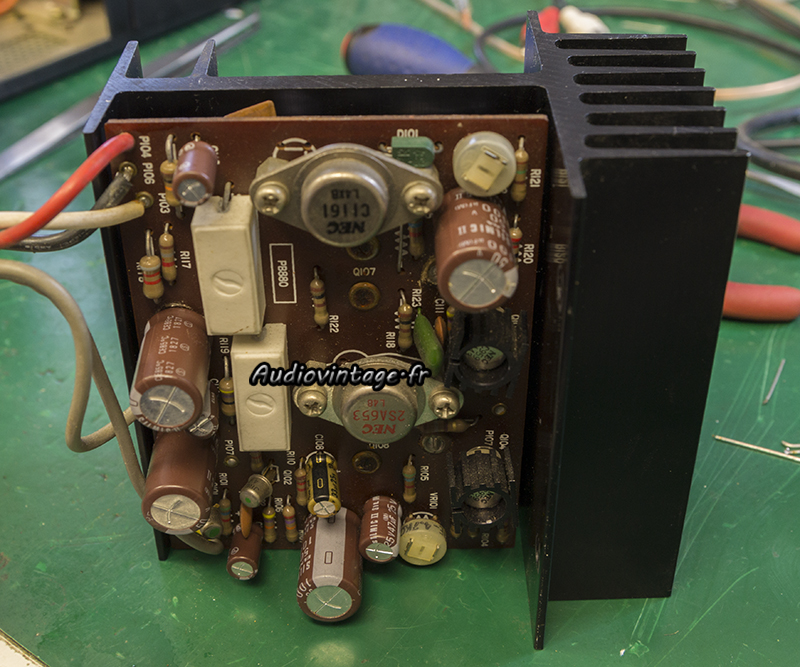

Luxman SQ507X : circuit d'amplification révisé.
Tous les condensateurs chimiques sont remplacés. Quelques contrôles supplémentaires sont réalisés.

Luxman SQ507X : micas neufs et graisse fraîche.
Les transistors de puissances ont été démontés, testés, nettoyés et remontés avec de la graisse fraiche sur des micas d’isolation neufs.
Le second canal reçoit des soins identiques.

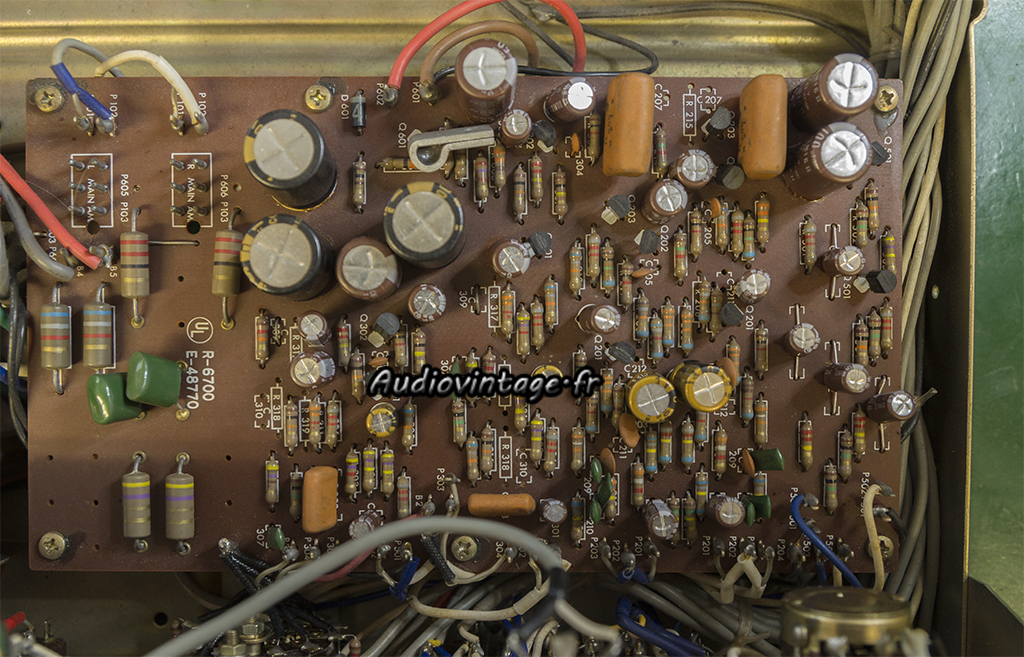

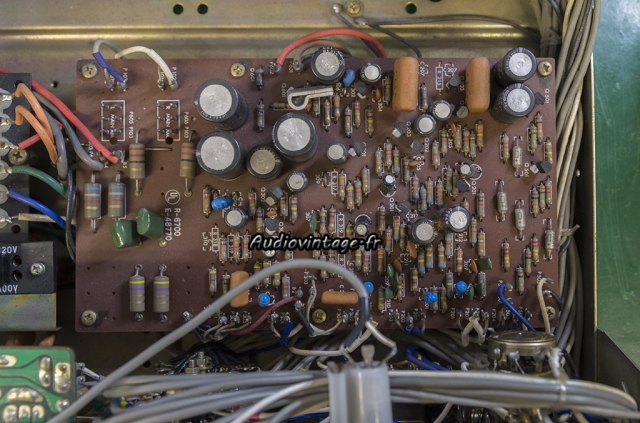

Luxman SQ507X : circuit principal à réviser.
Le circuit principal.

Luxman SQ507X : circuit prinicpal révisé.
Condensateurs chimiques neufs partout.

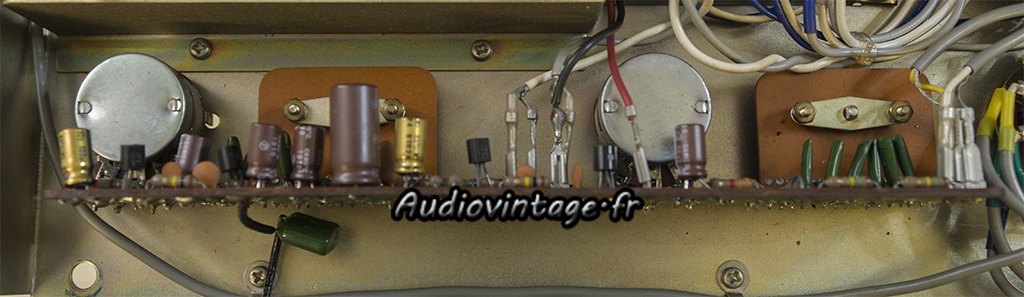

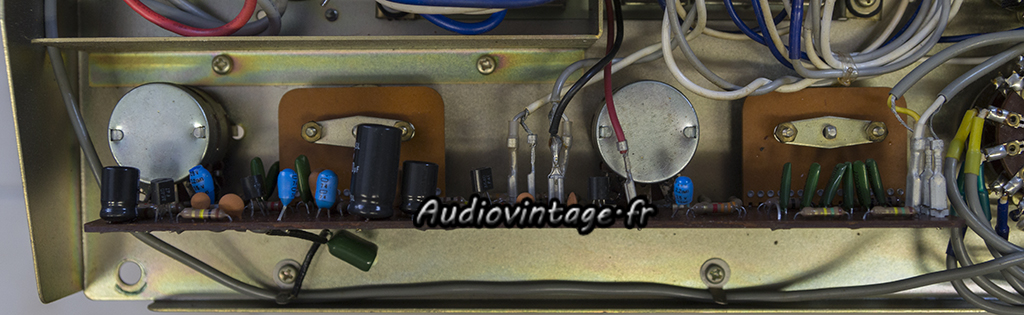

Luxman SQ507X : circuit de tonalité à réviser.
Le circuit de tonalité.

Luxman SQ507X : circuit de tonalité révisé.
Même punition.

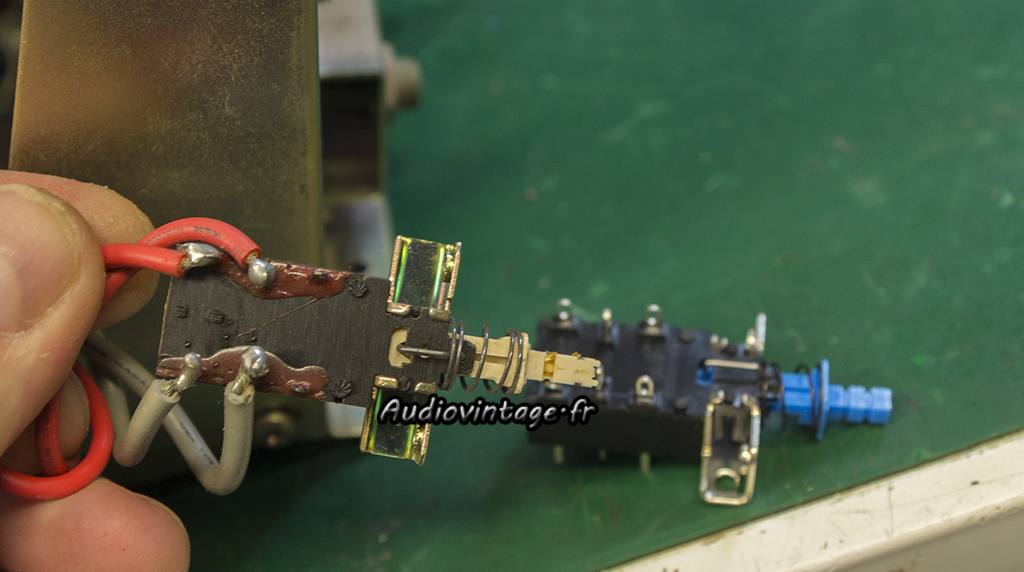

Luxman SQ507X :  remplacement du siwich on/off.
Le switch on/off original récalcitrant va laisser placer à un modèle neuf.

Luxman SQ507X : terminé.
Terminé. Les commandes ont été nettoyées. Les courant de repos et offset ajustés.

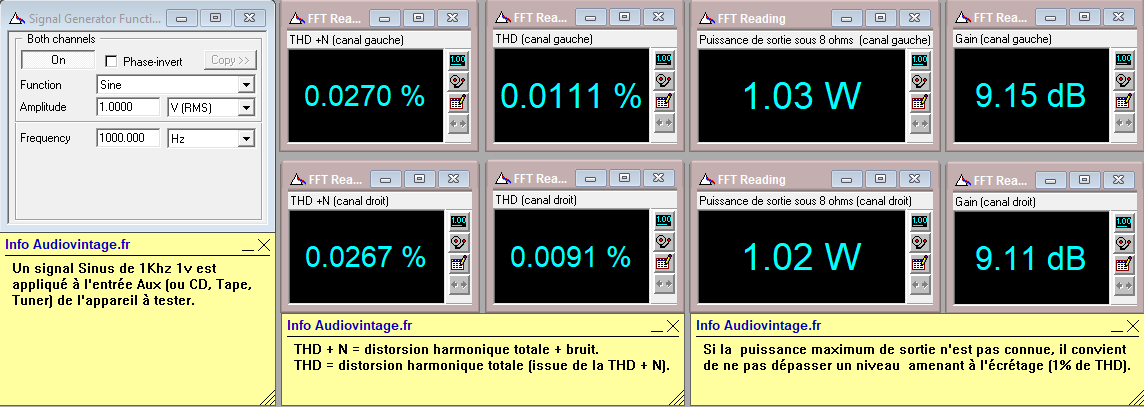

Luxman SQ507X : distorsion-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

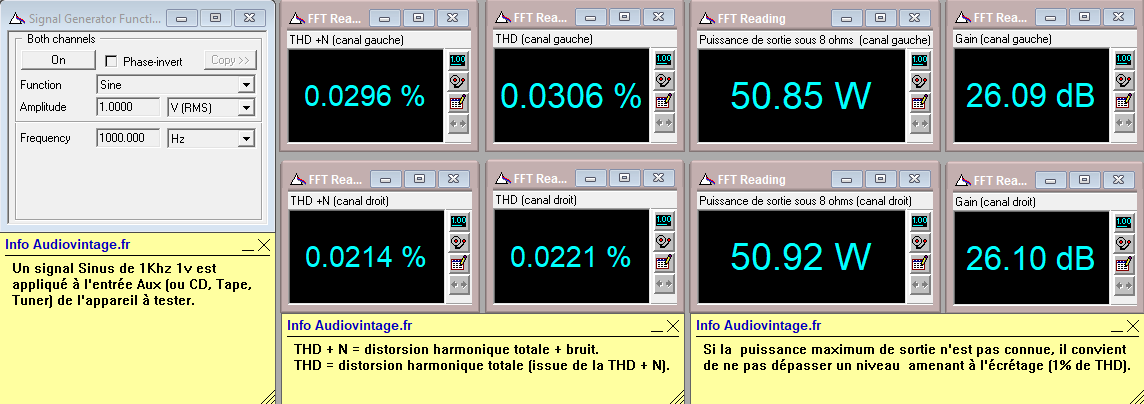

Luxman SQ507X : distorsion-a-2x50w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à puissance nominale sous 8 ohms, entrée aux, tone defeat.

Luxman SQ507X : IMD-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux, tone defeat.

Luxman SQ507X : puissance-de-sortie-sous-8-ohms-a-1-dIMD-entree-aux-tone-defeat
Puissance de sortie sous 8 ohms , à l’écrêtage en IMD, entrée aux, tone defeat.

Luxman SQ507X : diaphonie-du-canal-droit-sur-le-canal-gauche-a-50w-sous-8-ohms-entree-aux-tone-defeat
Diaphonie à puissance nominale sous 8 ohms, canal droit sur canal gauche, entrée aux., tone defeat.

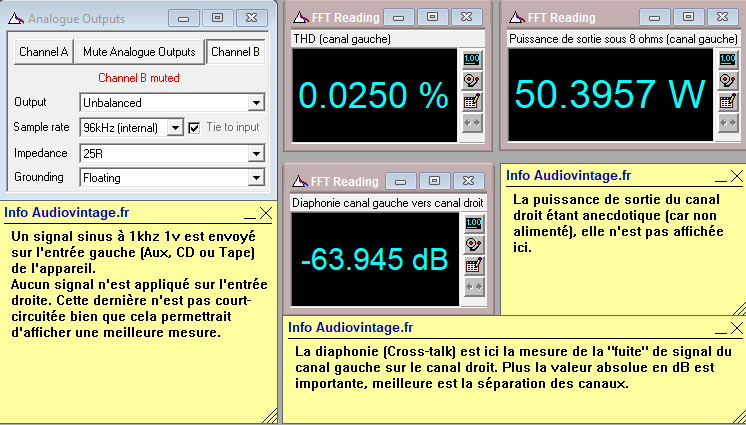

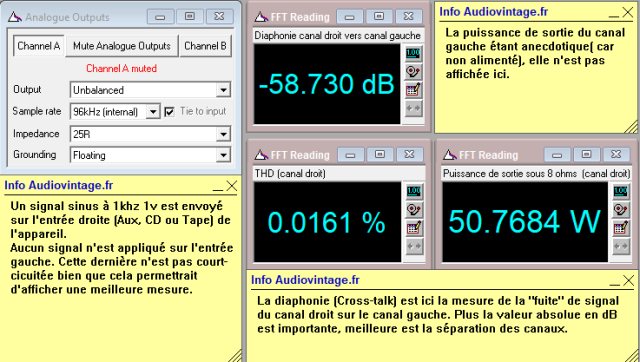

Luxman SQ507X : diaphonie-du-canal-gauche-sur-le-canal-droit-a-50w-sous-8-ohms-entree-aux-tone-defeat
Diaphonie à puissance nominale sous 8 ohms, canal gauche sur canal droit, entrée aux, tone defeat.

Luxman SQ507X : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

Luxman SQ507X : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-filtres-high-et-low-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres “low” et “high” activés.

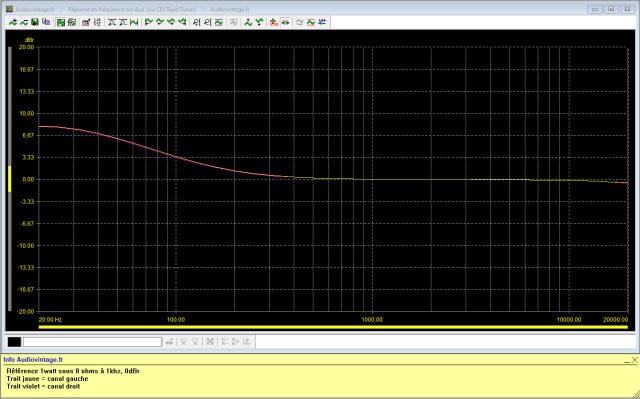

Luxman SQ507X : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-bass-boost-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, “bass boost” activé.

Luxman SQ507X : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-de-tonalite-au-mini-puis-maxi-150hz-et-6khz
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au maxi puis au mini.

Luxman SQ507X : rapport-signal-bruit-a-2x50w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x50w sous 8 ohms, entrée aux, tone defeat.

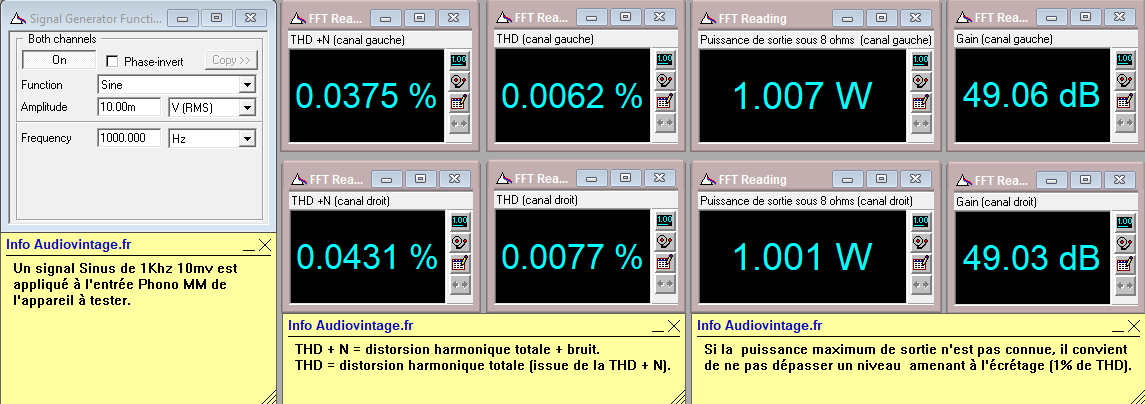

Luxman SQ507X : distorsion-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

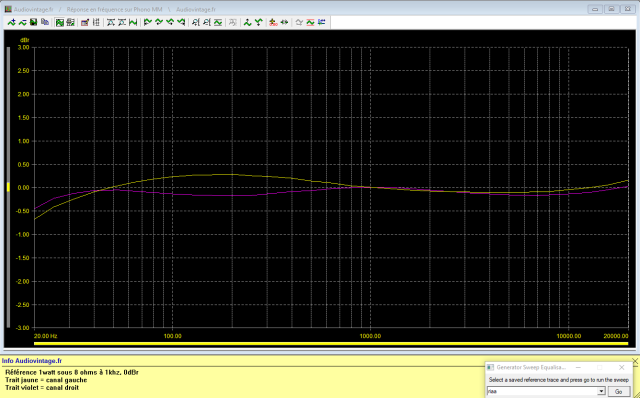

Luxman SQ507X : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Luxman SQ507X : rapport-signal-bruit-a-2x50w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x50w sous 8 ohms, entrée phono, tone defeat.

Luxman SQ507X : signal-carre-a-100hz
Luxman SQ507X : signal-carre-a-1khz
Luxman SQ507X : signal-carre-a-10khz

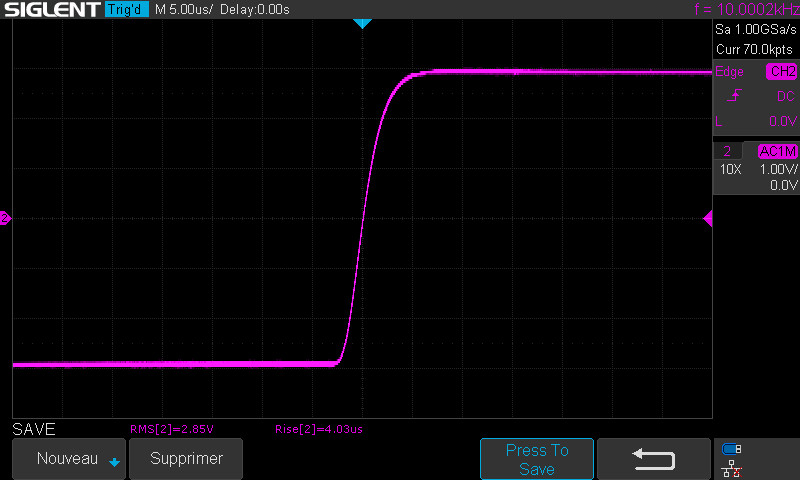

Luxman SQ507X : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.

Luxman SQ507X : connectique.
Connectique.
