Une grosse bébête rare sur Audiovintage. Un bloc de puissance Denon POA-1003 pour une révision complète.

L’amplificateur Denon POA-1003 est accompagné de son préamplificateur attitré Denon PRA-1003.
L’appareil fonctionne semble-t-il correctement. Un démontage partiel montrera une intervention passée sur le circuit de gestion des vumètres (et de l’éclairage de ceux-ci) derrière la façade.

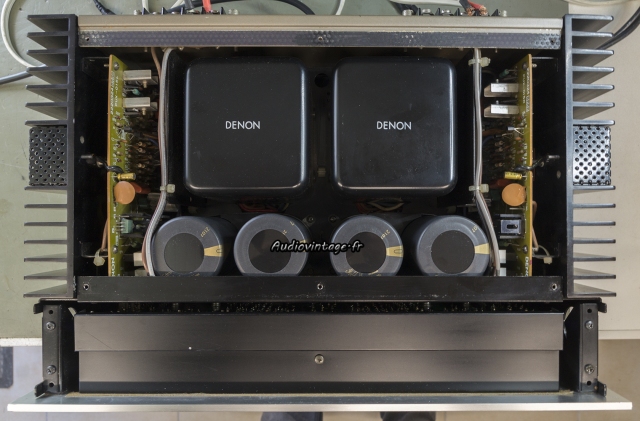

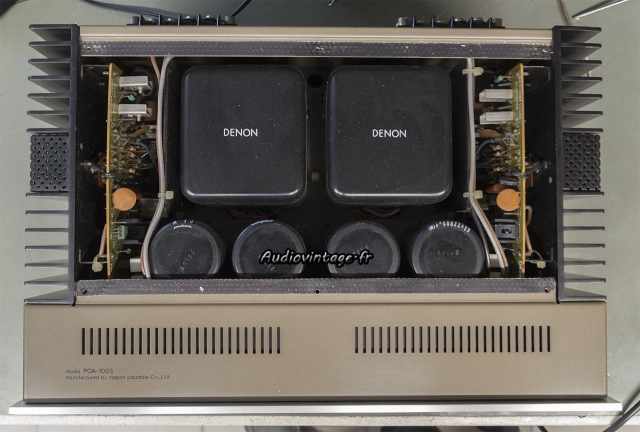

Au premier coup d’œil, on se dit que l’accessibilité est bonne voire excellente. Et c’est se mettre le doigt dans l’œil jusqu’au genou.
En effet, la façade avec le circuit des vumètres se retire très simplement, mais toutes les bonnes choses ont une fin, et dans le cas présent, cela s’arrête dès maintenant.

Le circuit vumètre retiré de l’assemblage vumètres/façade. Tous les condensateurs chimiques ont déjà été remplacés. Je ne vais pas les changer de nouveau, mais de nombreuses soudures mal faites sont revues et le circuit coté soudures nettoyé.

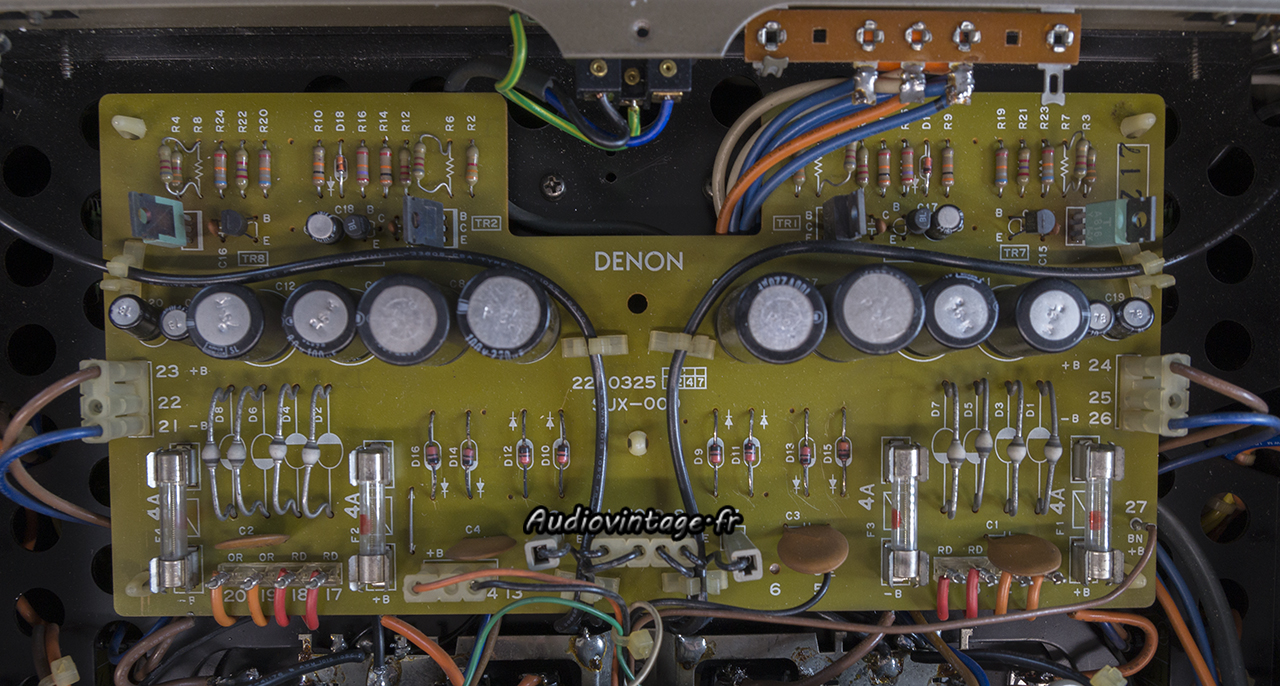

Le circuit d’alimentation. L’amplificateur étant un double mono, on remarquera une parfaite symétrie.

Il vaut mieux oublier l’idée de retirer complètement ce circuit de l’appareil et se contenter de le faire pivoter suffisamment pour accéder au côté soudures.
Tous les condensateurs chimiques sont remplacés et quelques soudures refaites par sécurité.

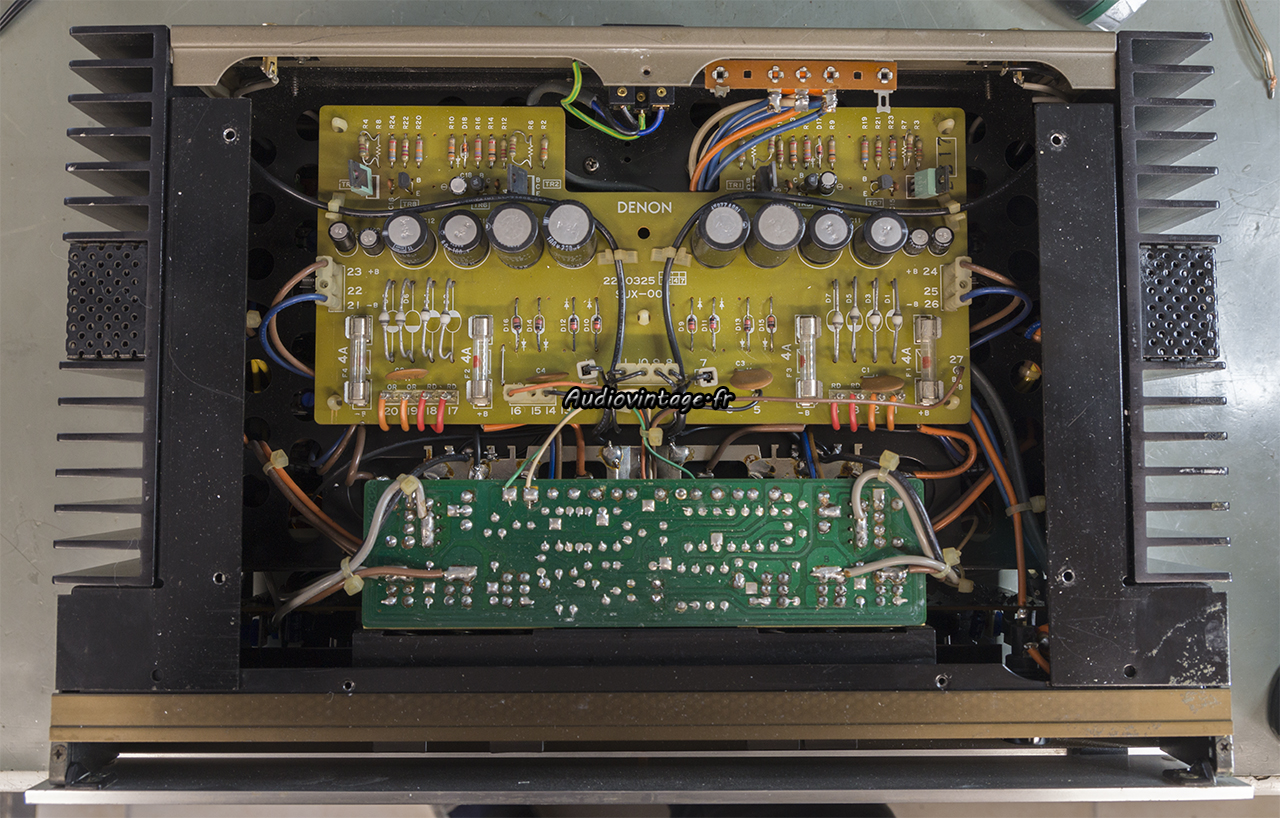

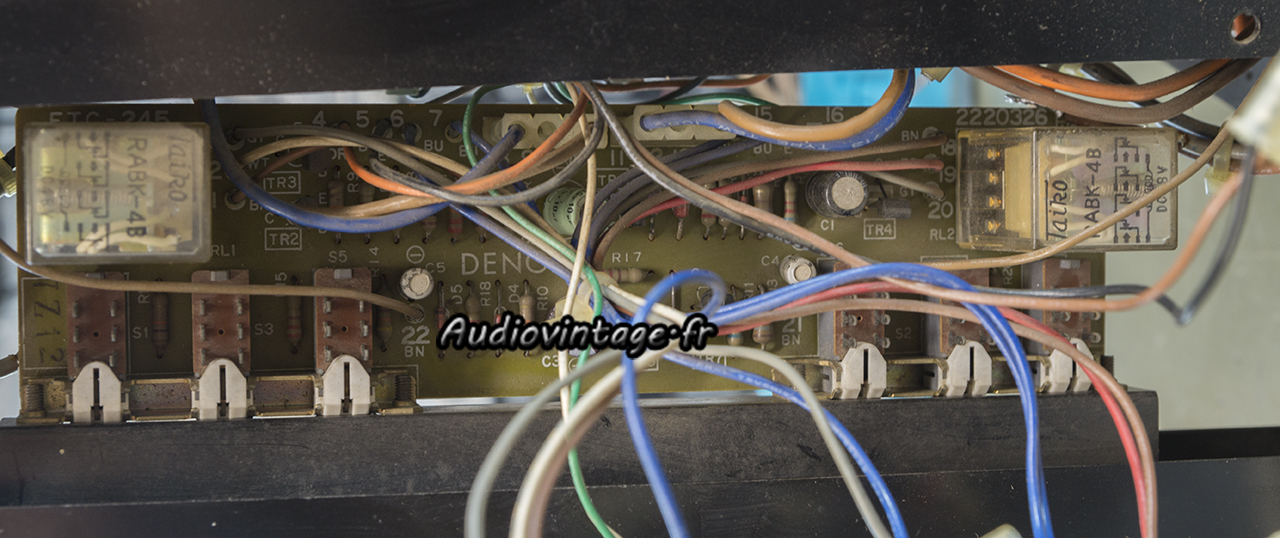

Voici un circuit à l’accessibilité très problématique. On y trouve le système de protection par relais (un par canal) ainsi que le circuit subsonic.

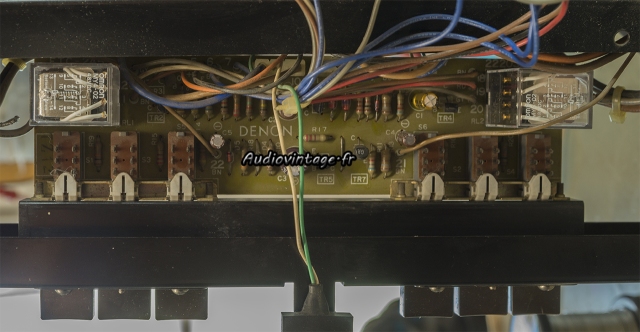

Les condensateurs chimiques sont remplacés, tout comme les relais de protection en 48v et certains transistors aux références à problème…
Enfin, les boutons poussoirs sont nettoyés correctement.

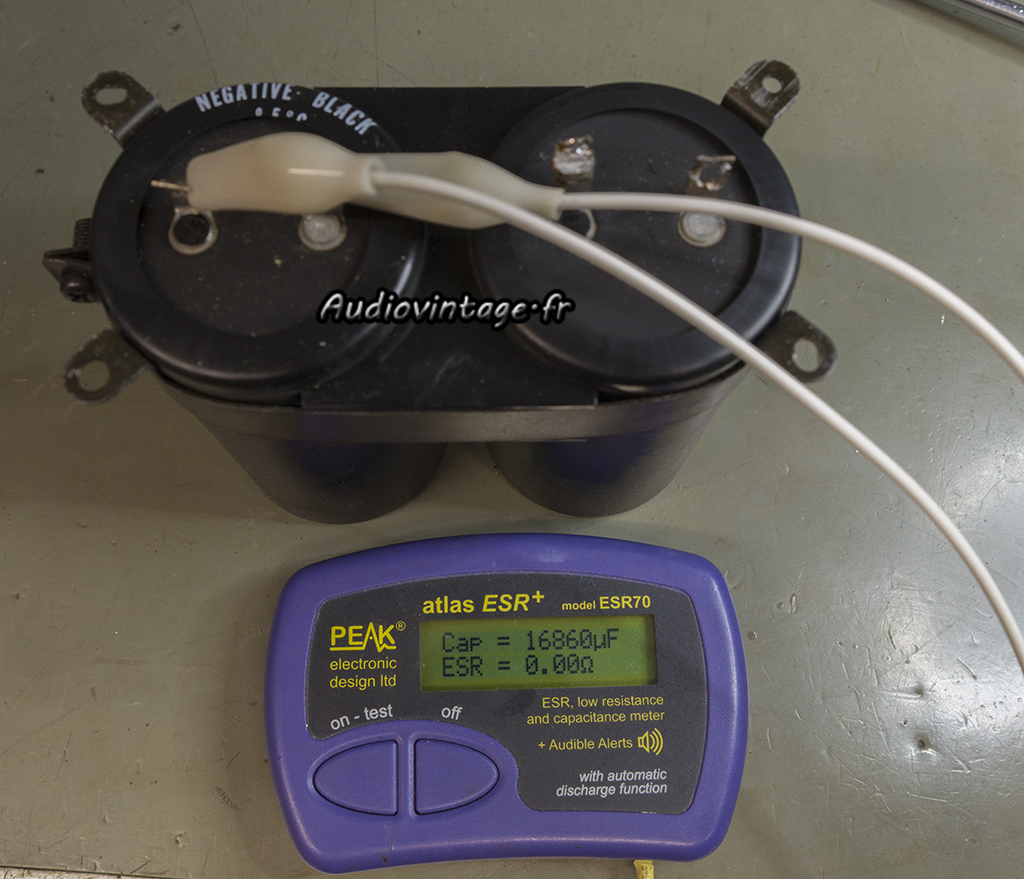

Les condensateurs de filtrage originaux, extraits du châssis.
Ils sont tous bien loin des 22.000uf attendus.

Contrairement aux remplaçants en attente de montage.

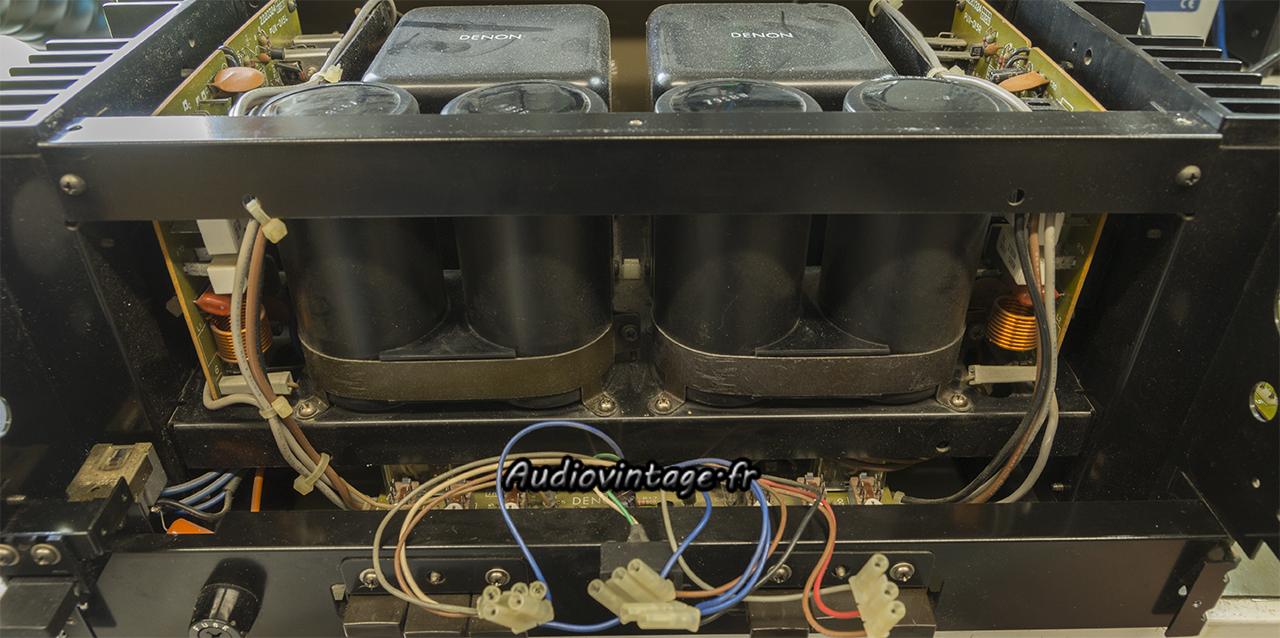

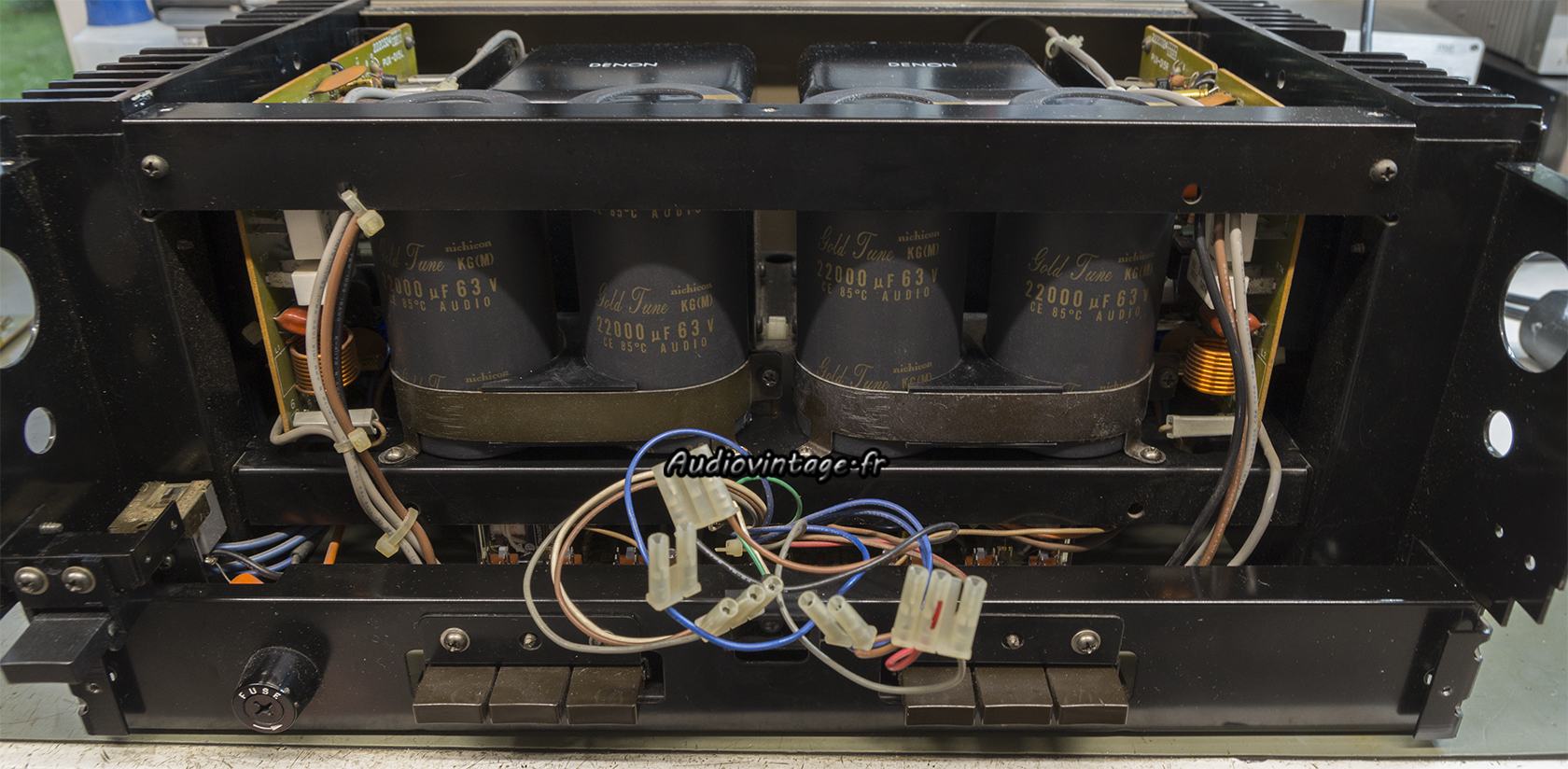

Les voici en place.

Pour intervenir sur les circuits « drivers », il faut enlever un bon paquet de vis puis dessouder les transistors de puissances (montés sans supports, hélas).
Il est préférable ici aussi de ne pas tenter de retirer complètement les circuits de l’appareils et de travailler en jouant un peu les contorsionnistes.

Les quelques condensateurs chimiques sont remplacés mais surtout, une bonne partie des soudures avaient besoin d’être refaites…

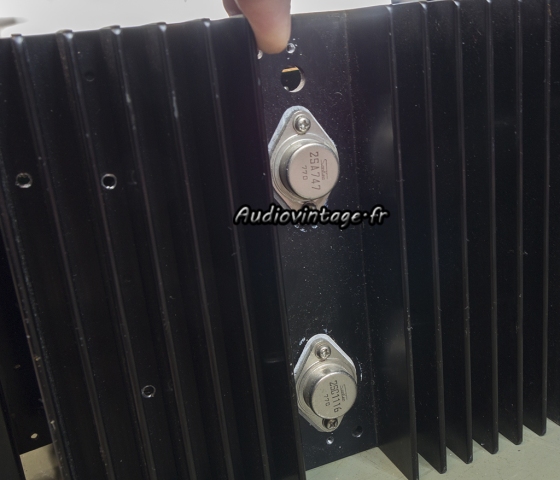

Bien évidemment, les transistors de puissances sont testés puis remontés avec de la graisse fraiche sur des isolants neufs.
Intervention identique sur le second canal.

Le tout est remonté. Courant de repos et offset sont ajustés. Terminé.

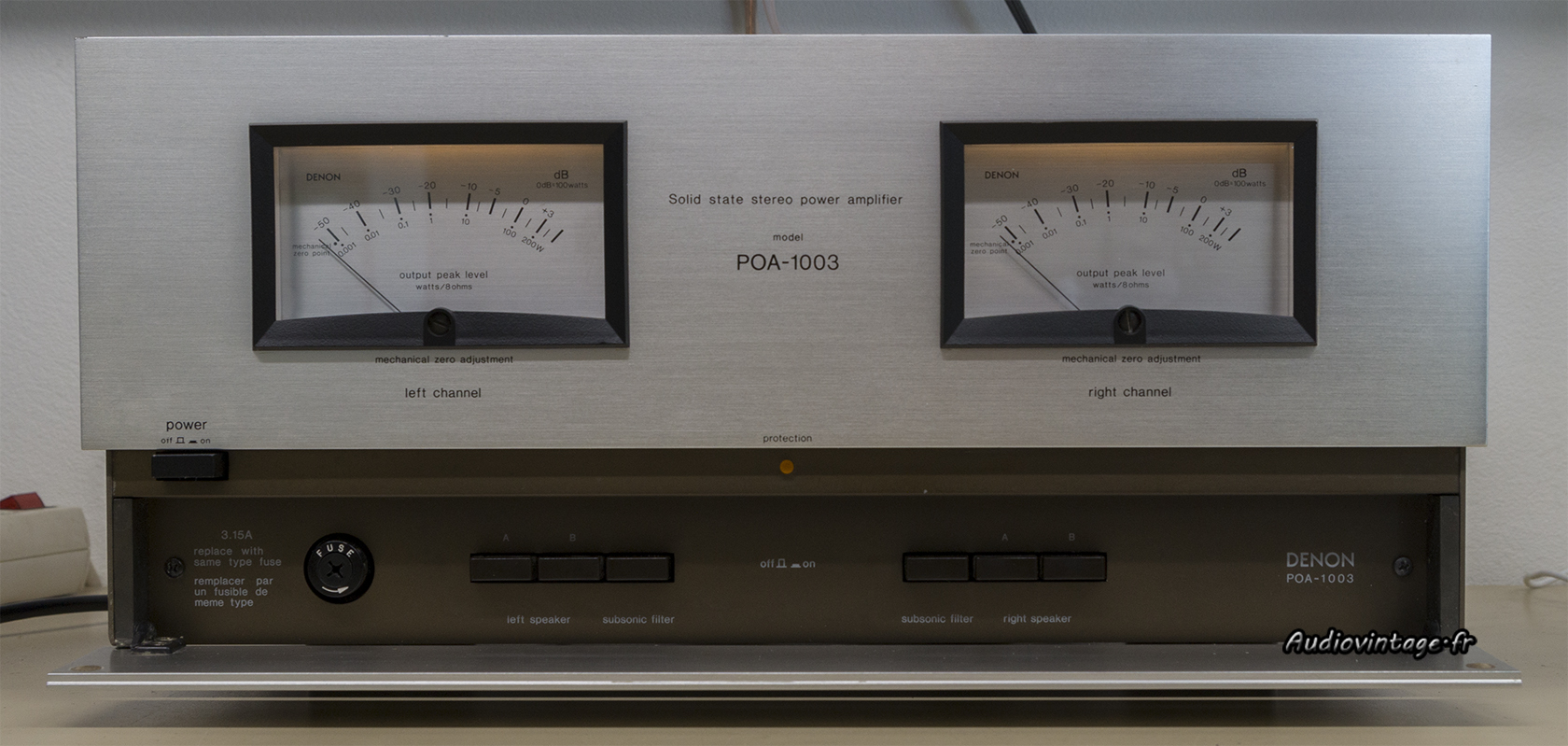

Vue de face avec la trappe ouverte laissant voir le porte fusible, les sélecteurs de sorties HP et les filtres subsonic.

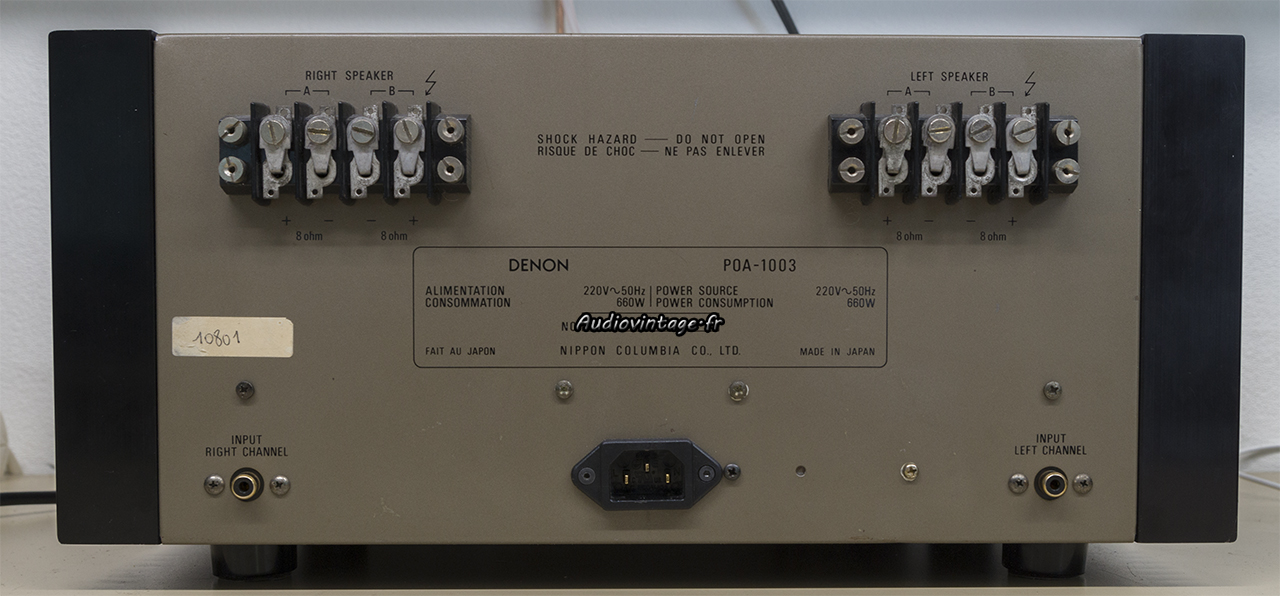

Connectique.

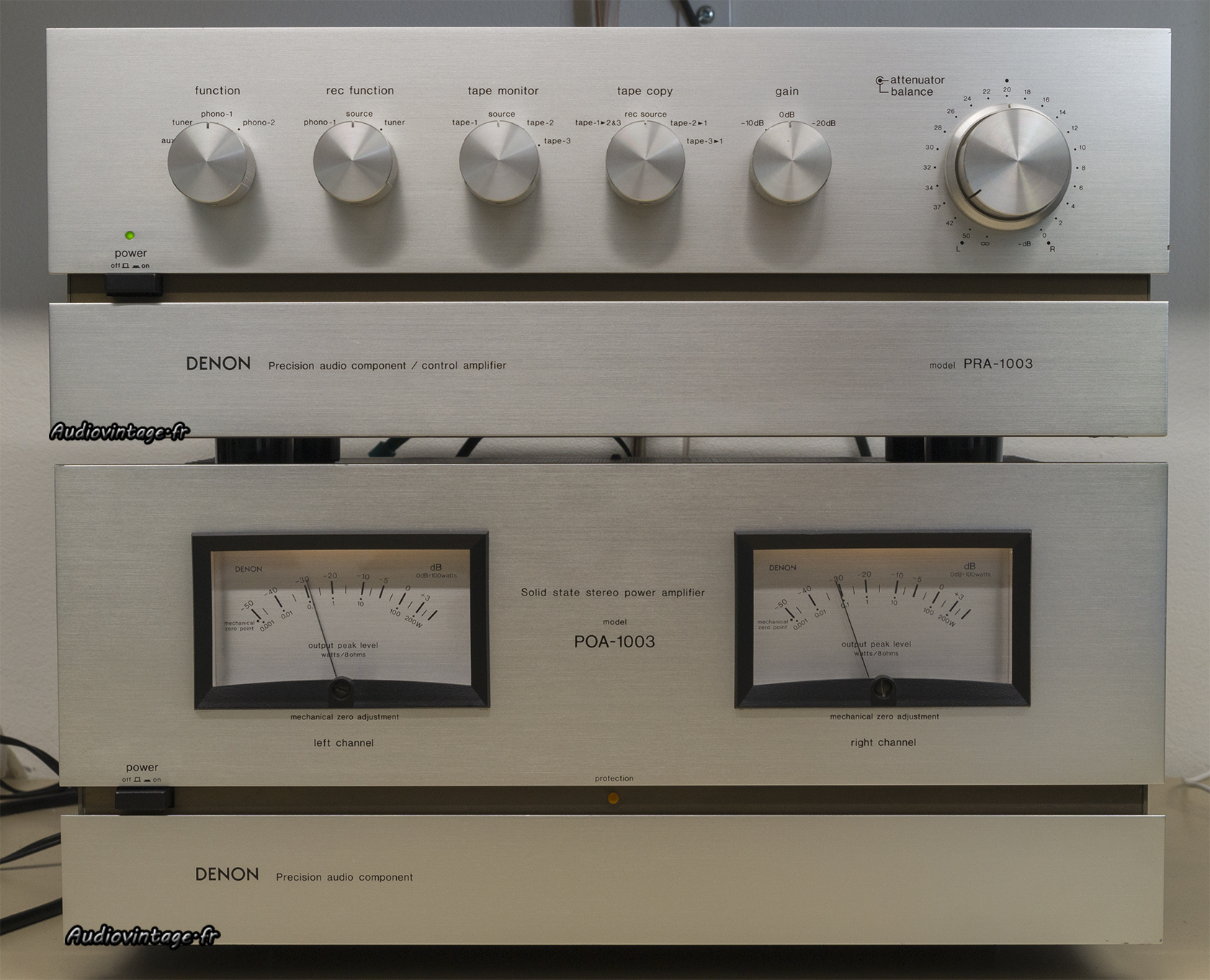

Accompagné de son préamplificateur.

Les mesures :

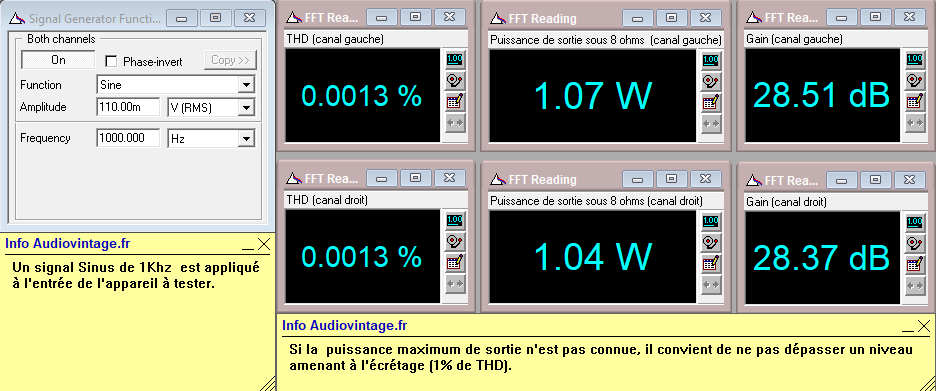

Distorsion à 2x1w sous 8 ohms.

Distorsion à 2x85w sous 8 ohms.

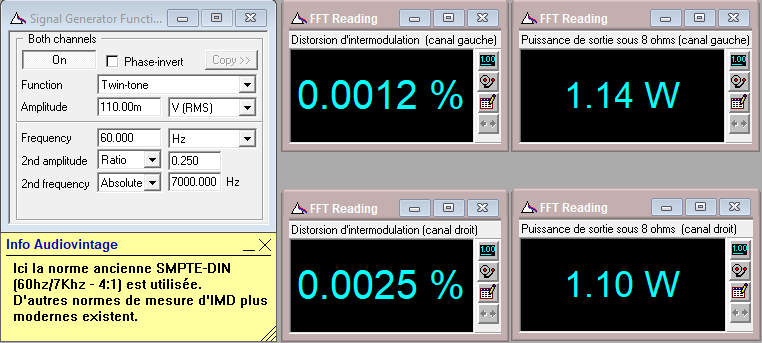

Distorsion d’intermodulation à 2x1w sous 8 ohms.

Distorsion d’intermodulation à 2x85w sous 8 ohms.

Réponse en fréquence à 2x1w sous 8 ohms.

Réponse en fréquence à 2x1w sous 8 ohms, filtre subsonic activé.

Rapport signal bruit à 2x1w sous 8 ohms.

Rapport signal bruit à 2x85w sous 8 ohms.

Les mesures à l’oscilloscope :

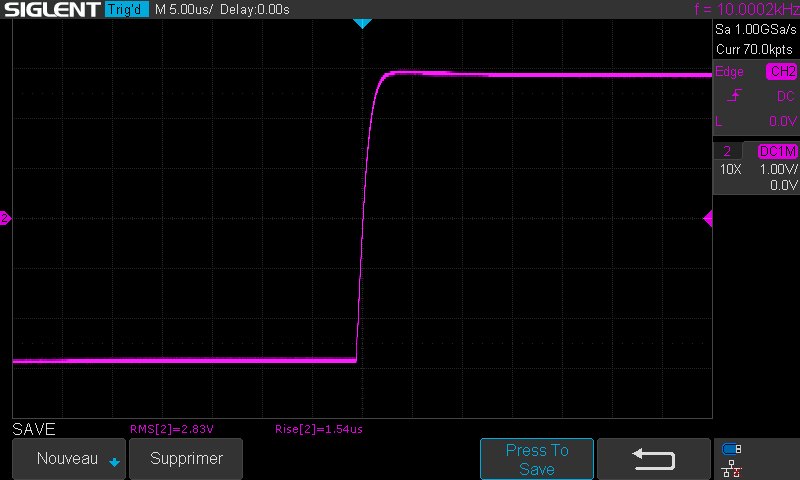

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
