Nad 312

Nad 312 : sobre comme un Nad :)
Voici un amplificateur intégré de fabrication récente (par rapport aux appareils que je prends en charge habituellement). Ce Nad 312 est accueilli pour une révision complète.

Nad 312 : à son arrivée.

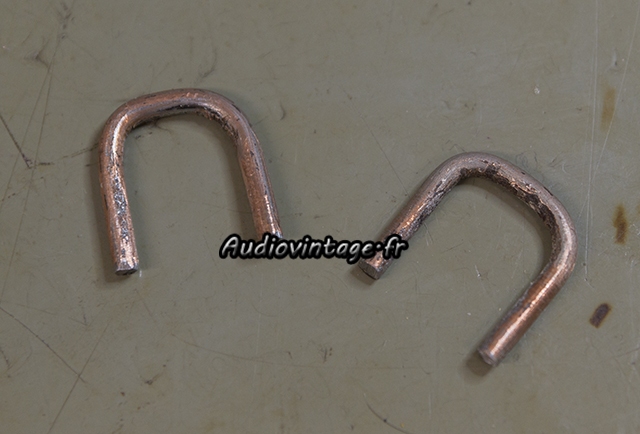

Nad 312 : bricolage non fonctionnel.
L’appareil fonctionne, mais la présence de ponts ampli/préampli bricolés créent des mauvais contacts se traduisant par un fonctionnement erratique de l’appareil.
Un refresh des condensateurs chimiques et le réglage des offsets et courants de repos ne peux pas lui faire de mal.

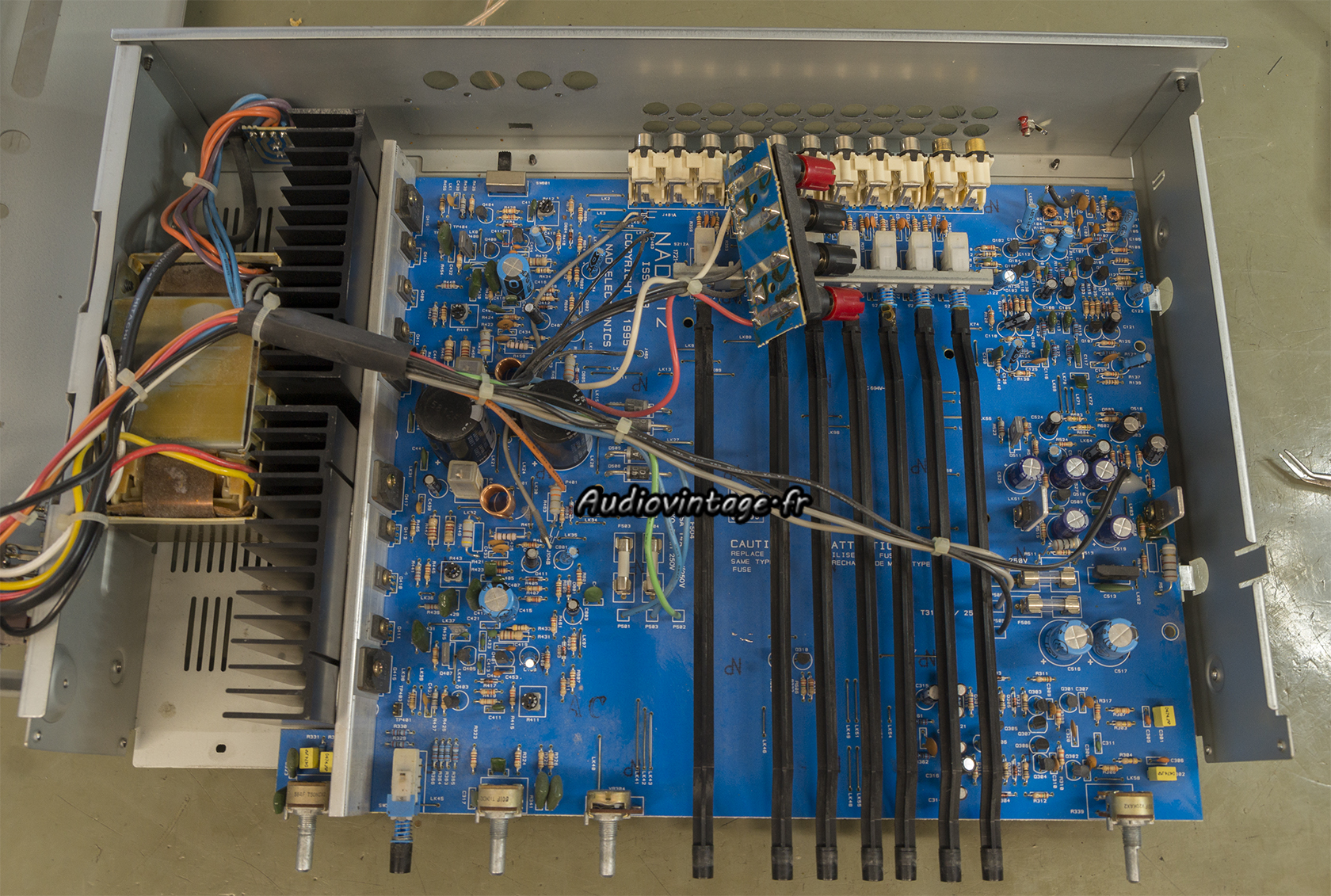

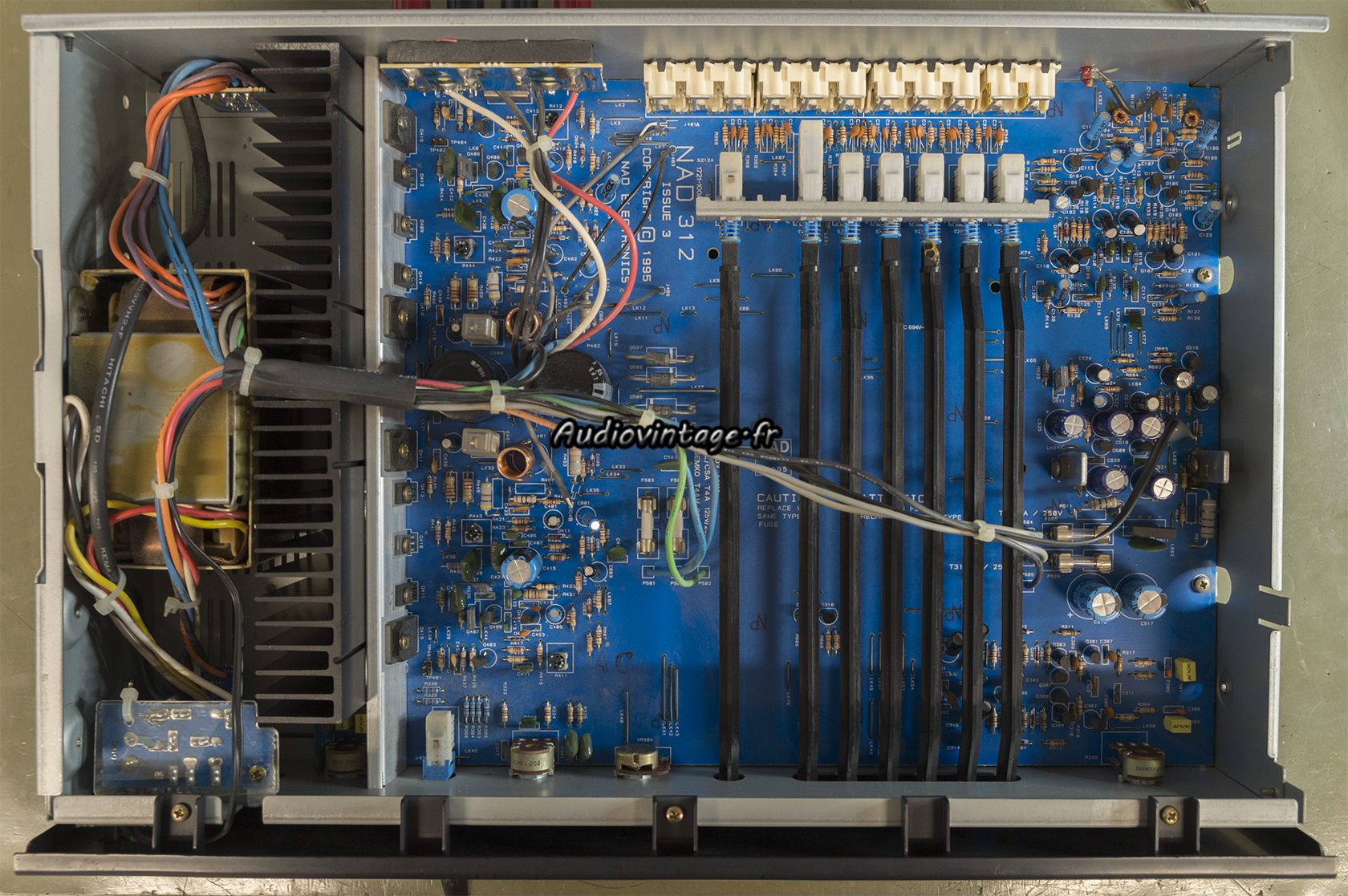

Nad 312 : démontage.
Une bonne partie du circuit est accessible côté soudure par la trappe accessible sous l’appareil, mais pour accéder à la totalité, il faut démonter l’ensemble.

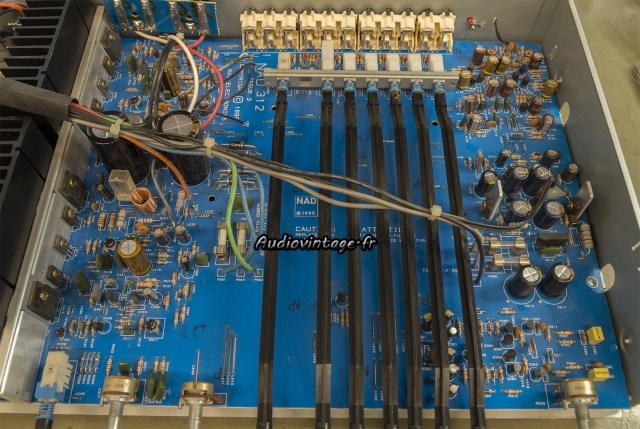

Nad 312 : condensateurs chimiques remplacés.
La totalité des condensateurs chimiques sont remplacés, certains avaient déjà pas mal dérivé bien que l’appareil ne soit pas très ancien. Tous les condensateurs mis en place sont d’une qualité supérieure aux originaux, ce qui n’est souvent pas trop compliqué à faire dans les Nad…
Certaines soudures sont refaites par sécurité.

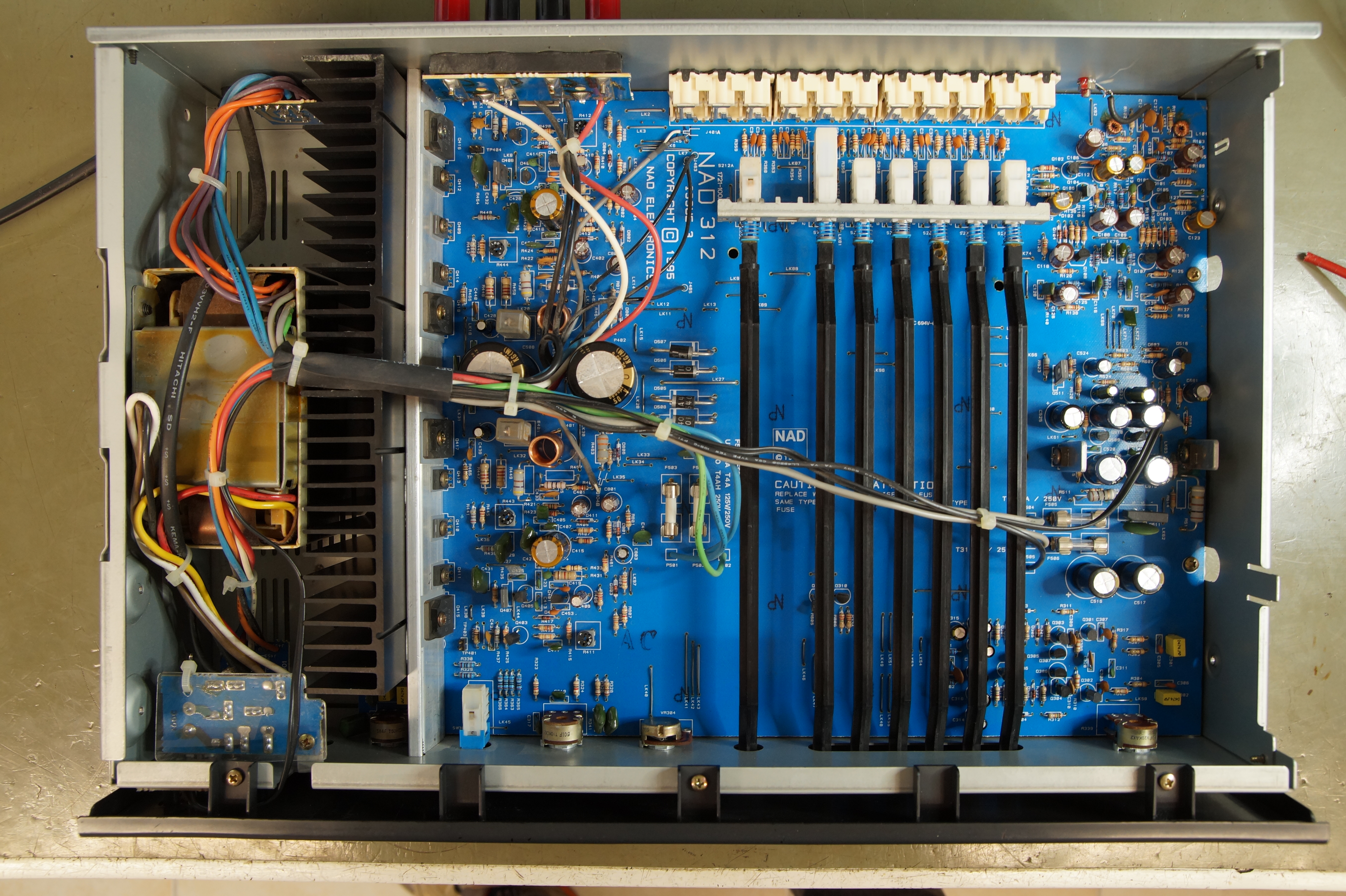

Nad 312 : terminé.
Remontage de l’appareil. Les commandes sont nettoyées, les courants de repos et offsets sont ajustés. Les ponts ampli/préampli sont remplacés. Terminé.

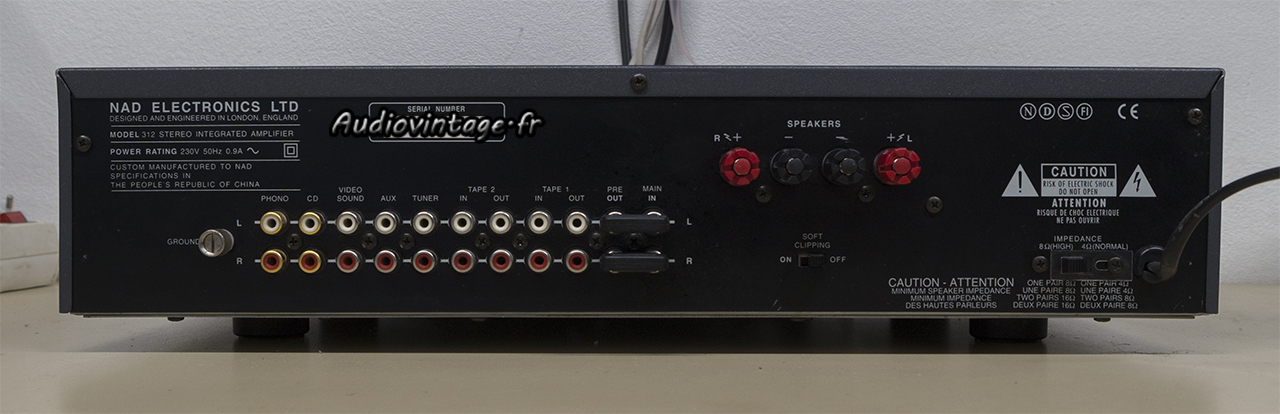

Nad 312 : connectique.
Connectique.

Les mesures sur entrée Aux :

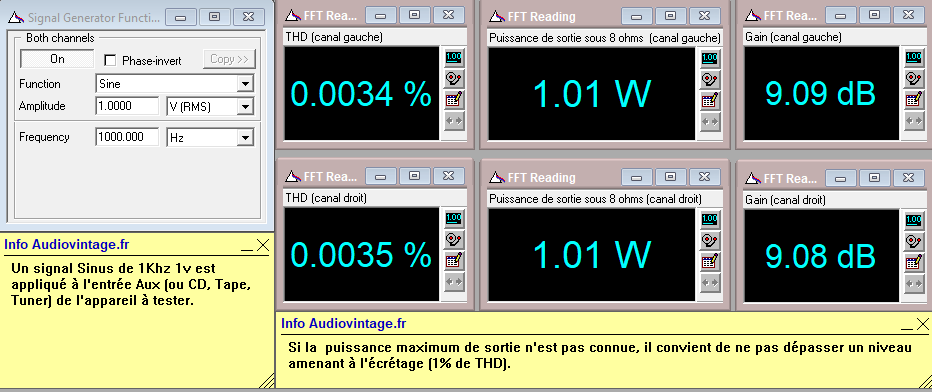

Nad 312 : distorsion-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Nad 312 : distorsion-a-2x30w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x30w sous 8 ohms, entrée aux, tone defeat.

Nad 312 : distorsion-a-2x41w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x41w sous 8 ohms, entrée aux, tone defeat. L’écrêtage arrive ensuite très rapidement.

Nad 312 : IMD-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
IMD à 2x1w sous 8 ohms, entrée aux, tone defeat.

Nad 312 : IMD-a-2x30w-sous-8-ohms-entree-aux-tone-defeat
IMD à 2x30w sous 8 ohms, entrée aux, tone defeat.

Nad 312 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

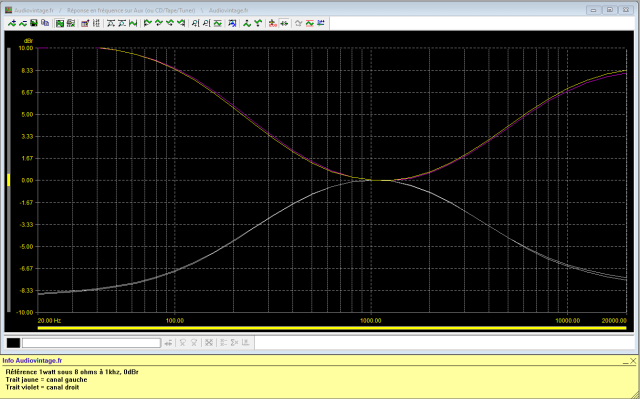

Nad 312 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-de-tonalite-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Nad 312 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Nad 312 : rapport-signal-bruit-a-2x30w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x30w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

Nad 312 : distorsion-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

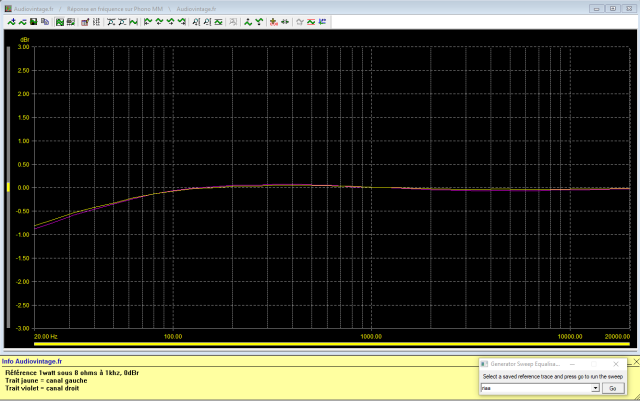

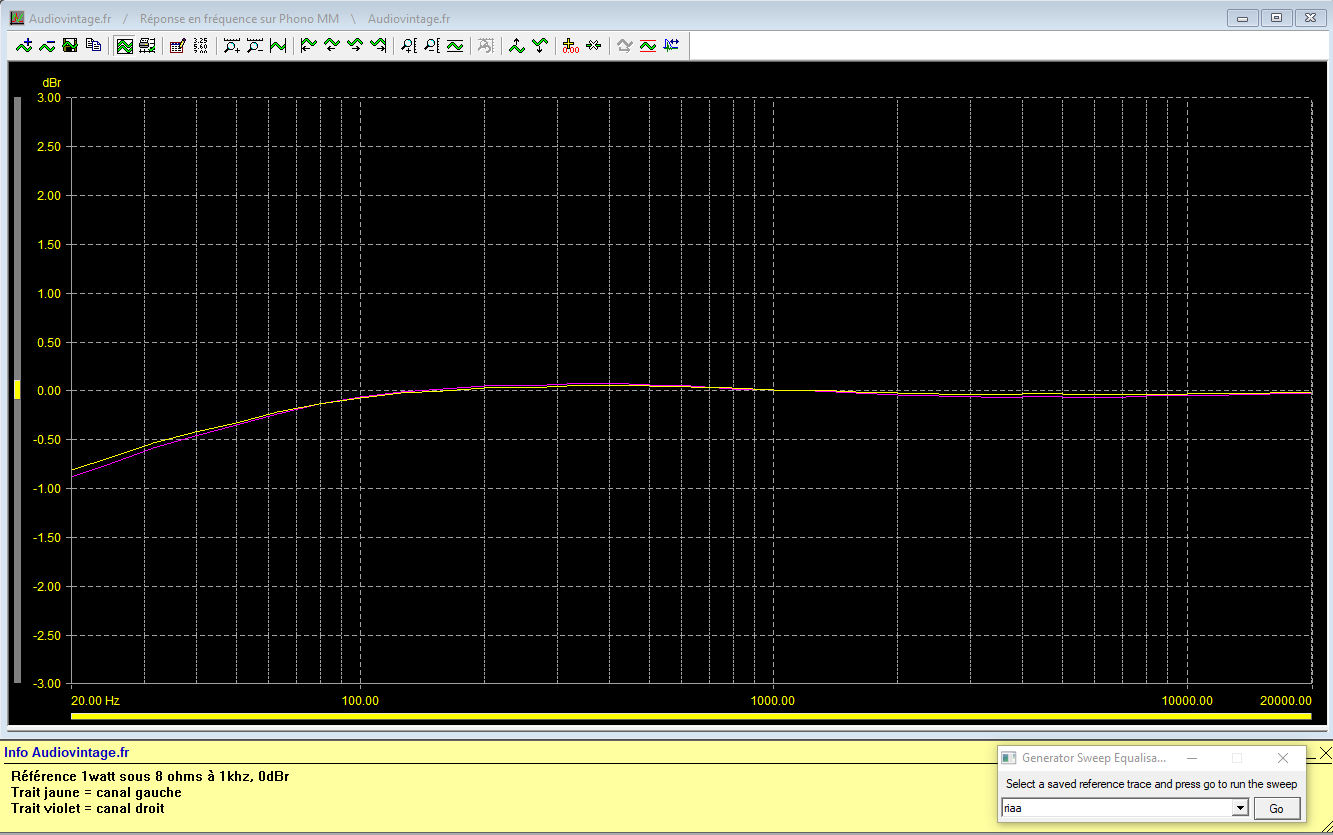

Nad 312 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Nad 312 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

Nad 312 : rapport-signal-bruit-a-2x30w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x30w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

Nad 312 : signal-carre-a-100hz

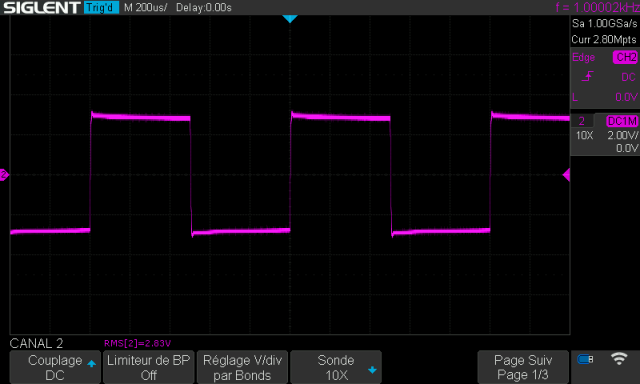

Nad 312 : signal-carre-a-1khz
Nad 312 : signal-carre-a-10khz

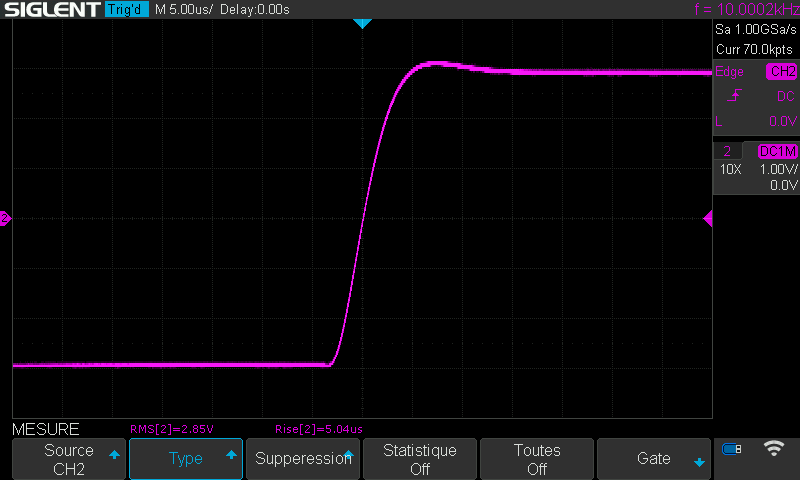

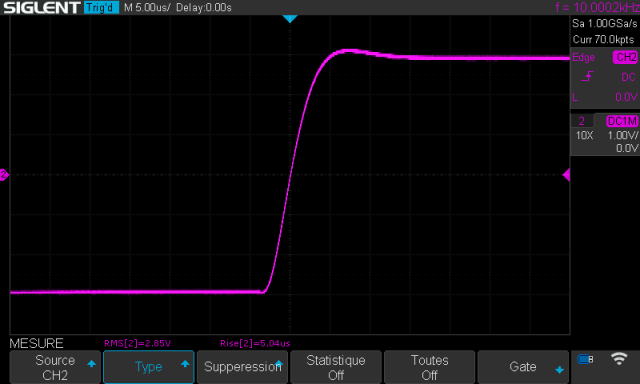

Nad 312 : Temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
