On commence l’année 2022 avec la présentation d’un très bel exemplaire de préamplificateur Sony TAE-5450.
Acquis il y a peu par son propriétaire actuel, ce dernier se plaint d’un bruit très important à droite quand on active les correcteurs de tonalité (bouton « tone »), ainsi que d’une différence de niveau entre les canaux gauche et droit.
Je confirme le souci ainsi que l’absence de canal droit lors de l’écoute au casque. Réparation et révision complète sont au programme.

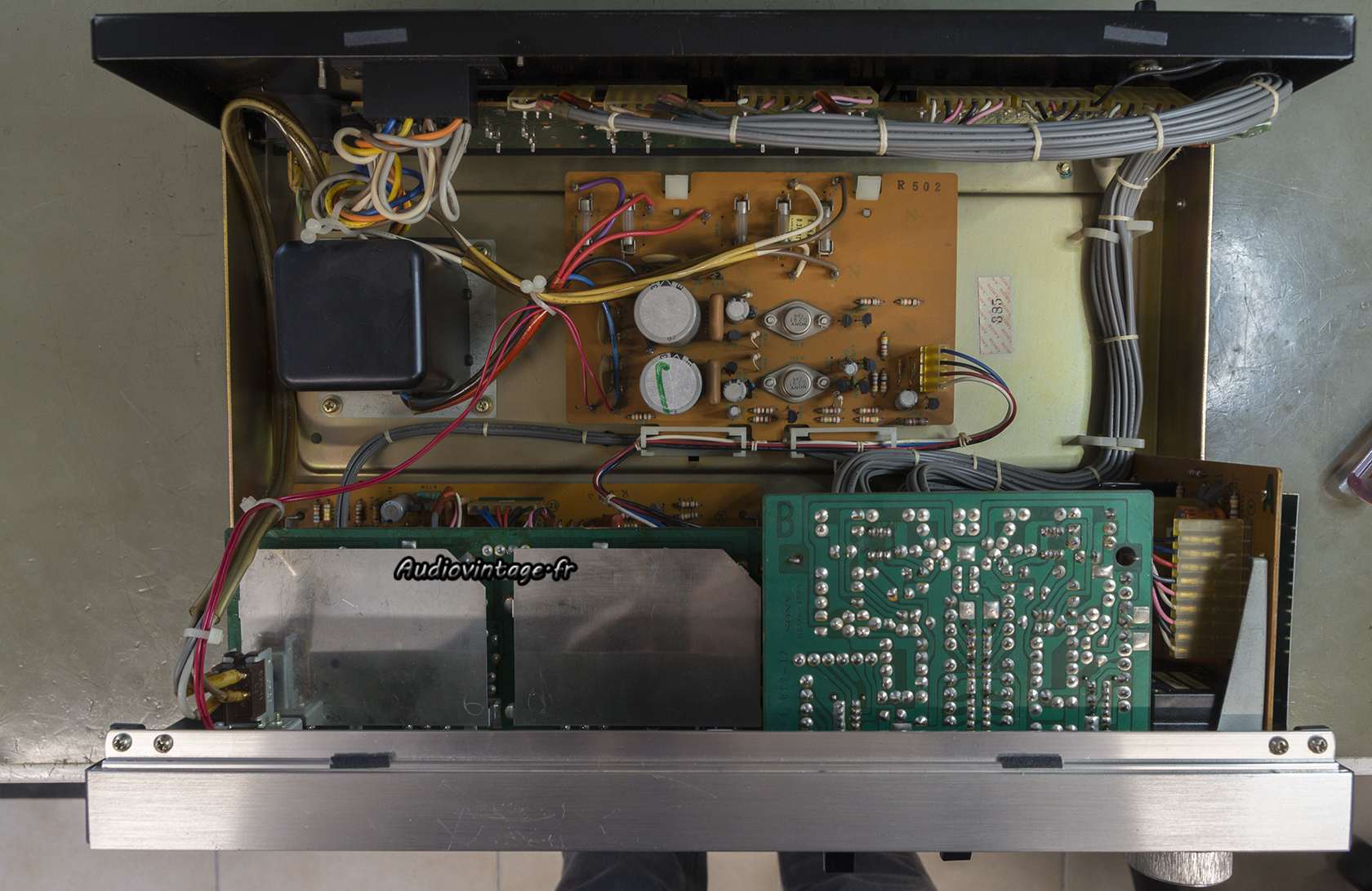

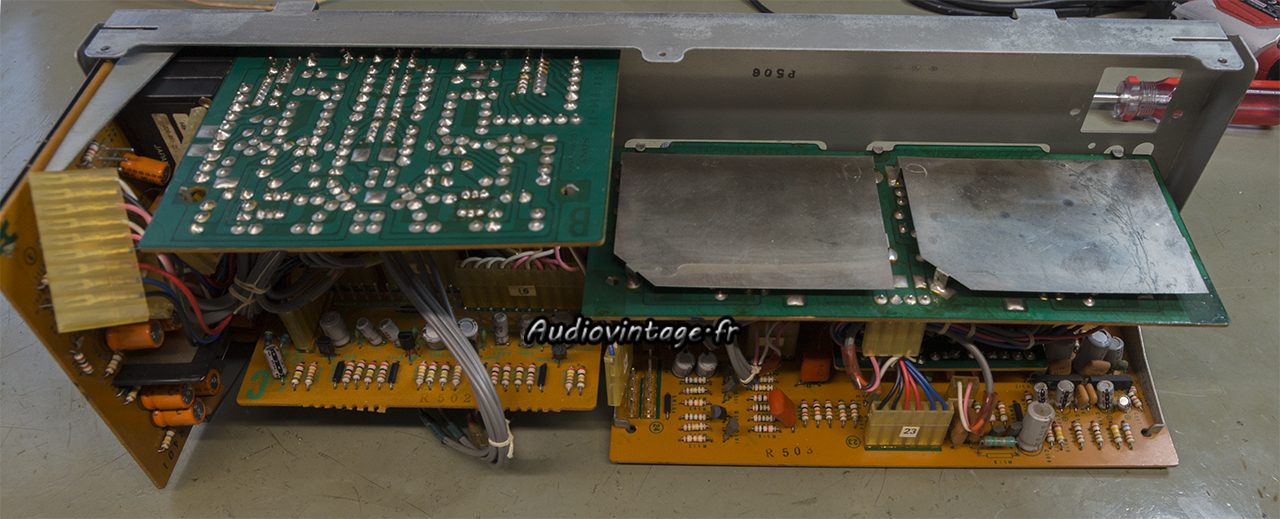

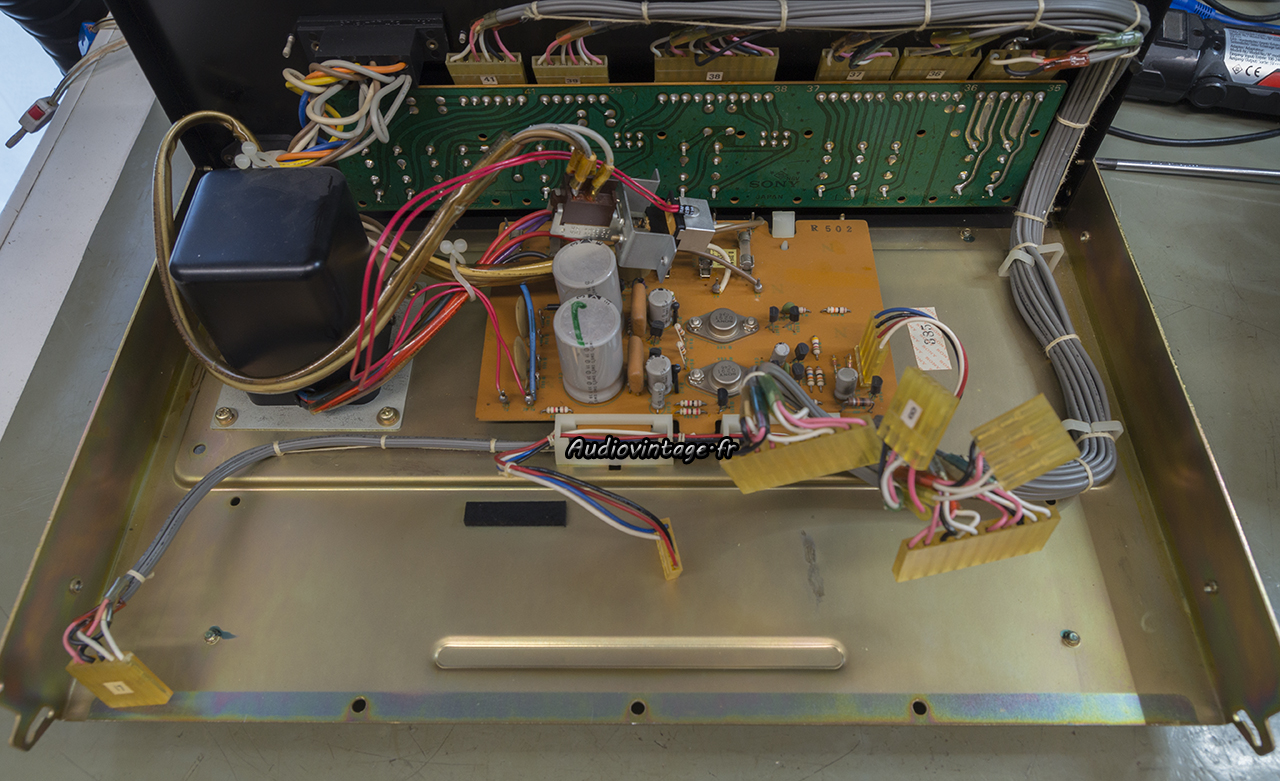

Démontage.
La sortie casque défectueuse est due à cette résistance cassée. L’explication probable tient au fait que le propriétaire m’a envoyé cet appareil sans les joues en bois, mais en remettant en place les vis sur les côtés avant de me le faire parvenir, l’une d’entre elle, devenue trop longue en l’absence de l’épaisseur des joues, est venue appuyer sur le renfort métallique visible à droite de la résistance qui est lui-même venu en contact sur cette dernière et « crac ».

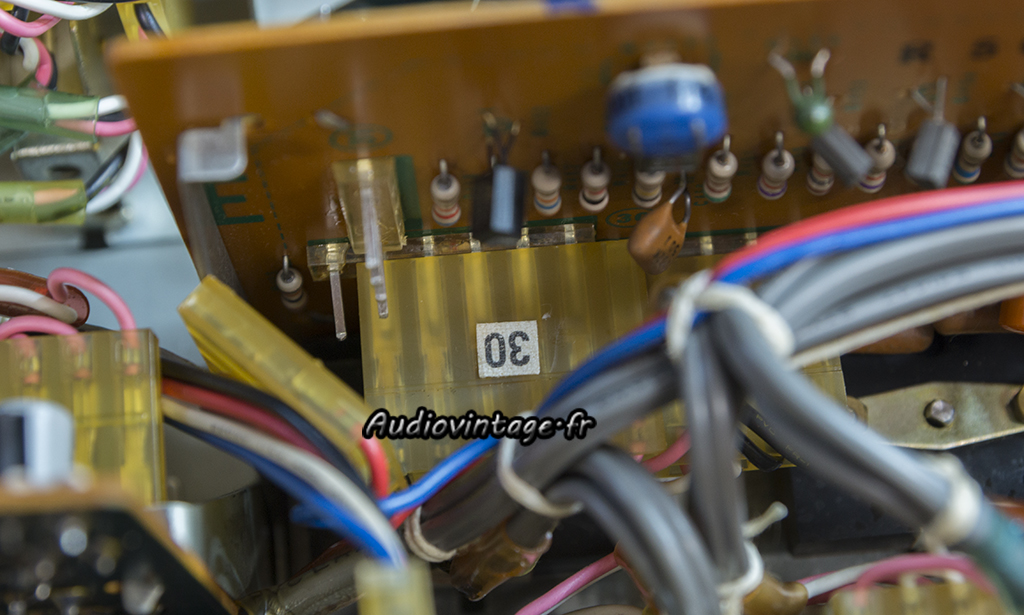

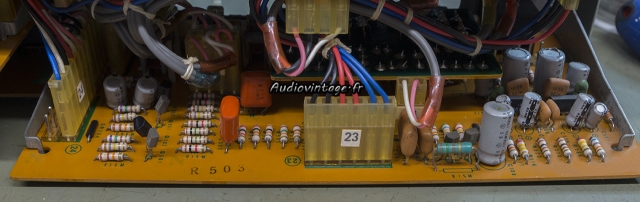

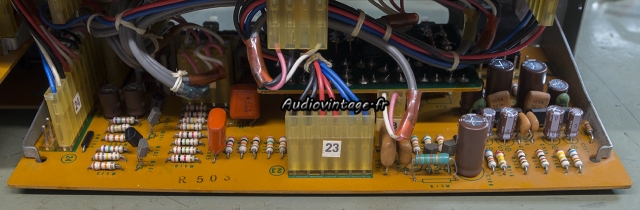

Concernant la panne liée à l’utilisation des correcteurs de tonalités et de la différence de niveau, le problème est identifié avec le mauvais branchement du connecteur numéro 30.

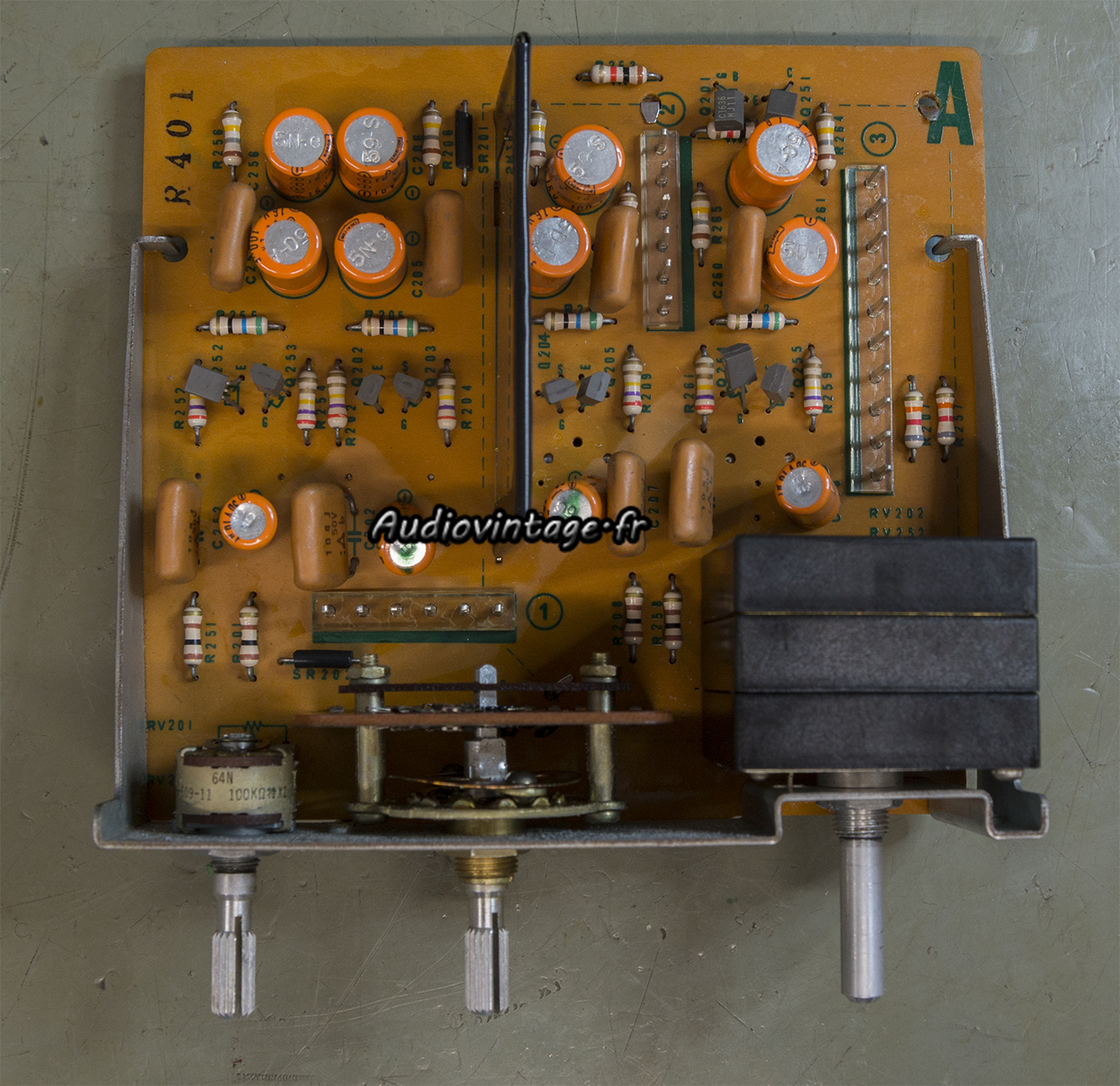

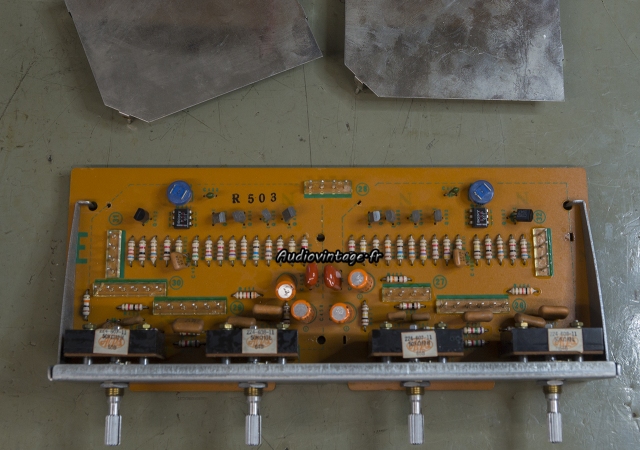

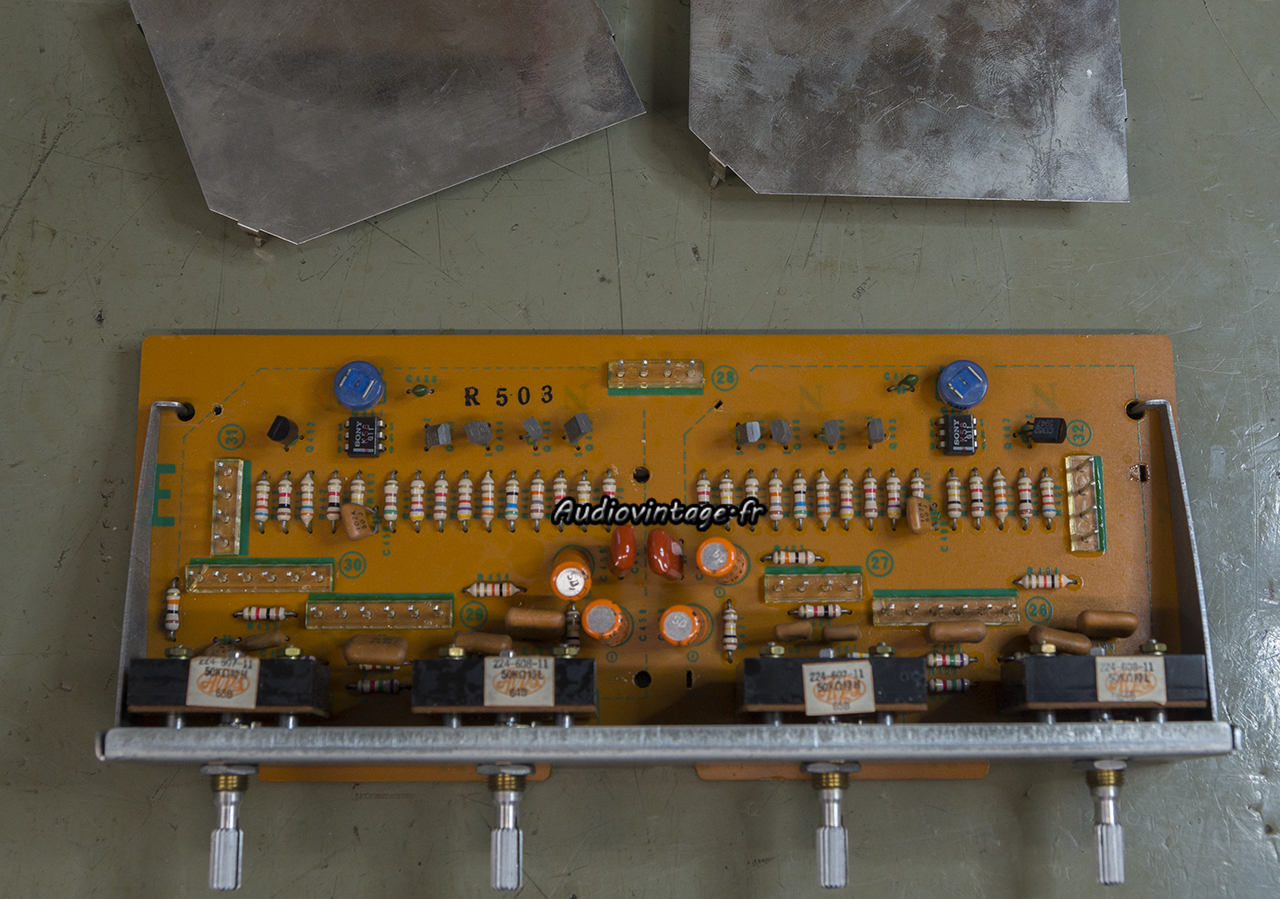

Le circuit regroupant (entre autre) les correcteurs de tonalité est retiré. Sony ne s’est pas privé d’utiliser ses composants fétiches, on notera donc la présence de deux doubles transistors fet, conçus par la marque.
Les deux résistances ajustables seront réglées en fin d’intervention.

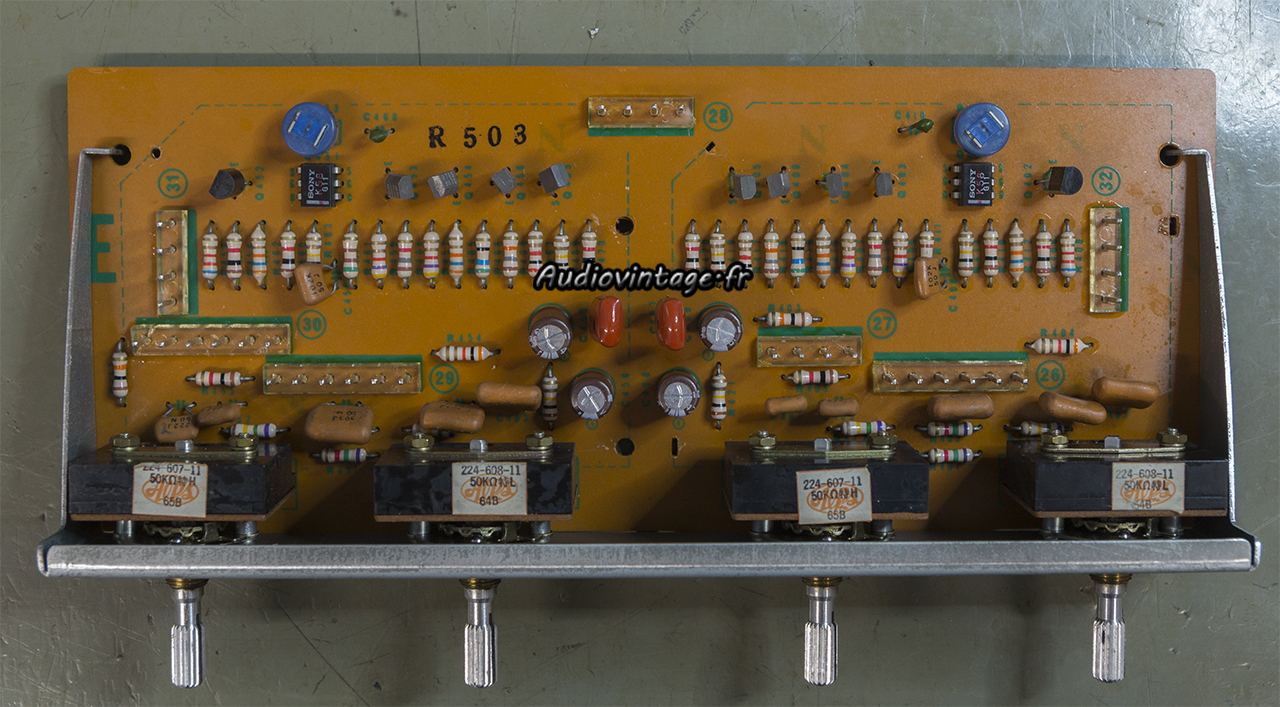

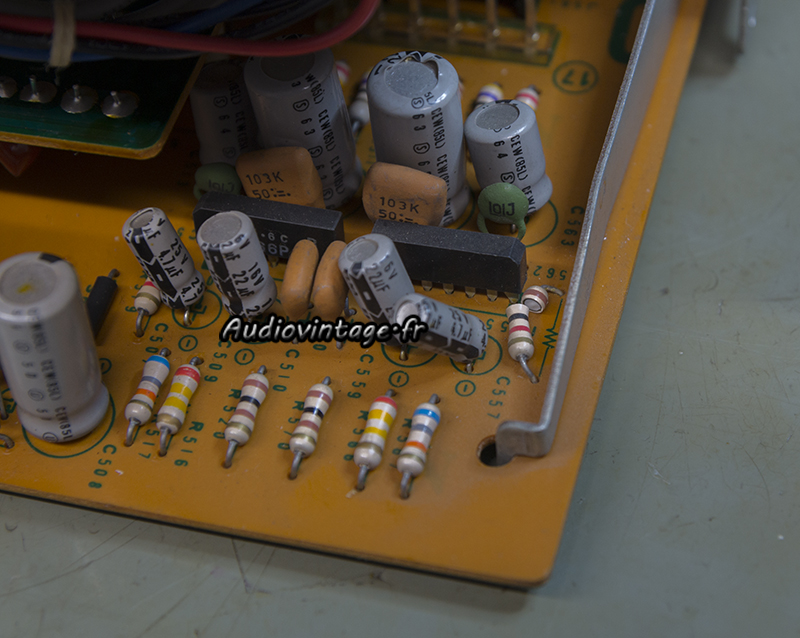

Les quelques condensateurs chimiques sont remplacés.

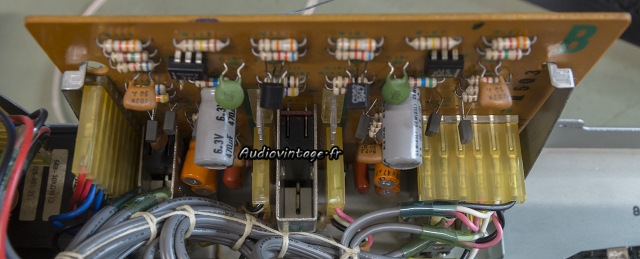

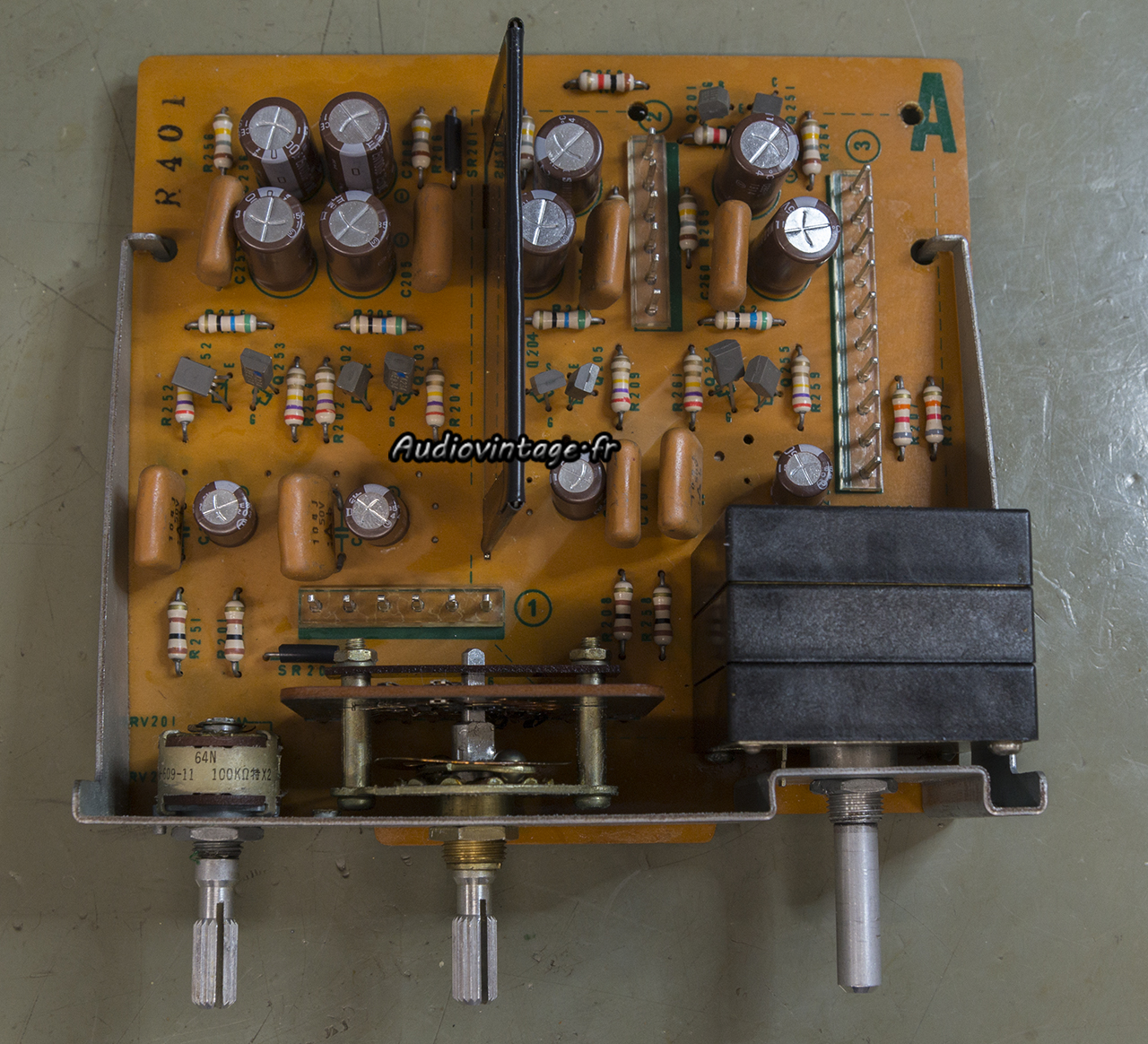

Le circuit des filtres et de l’ampli casque (résistance déjà remplacée).
Tous les condensateurs chimiques sont remplacés.

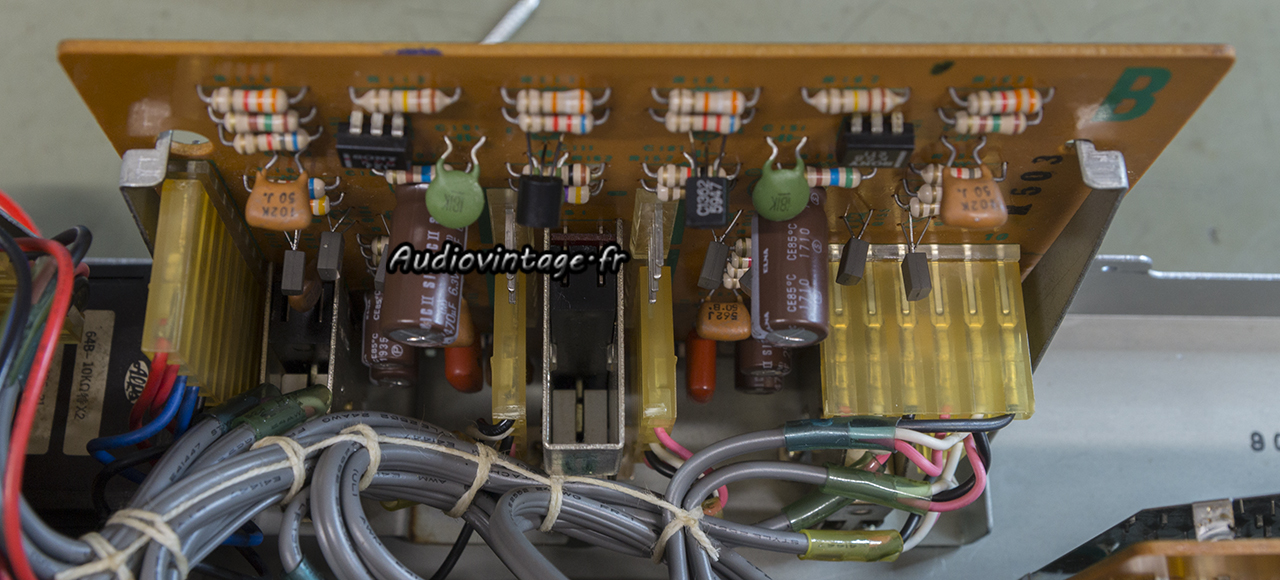

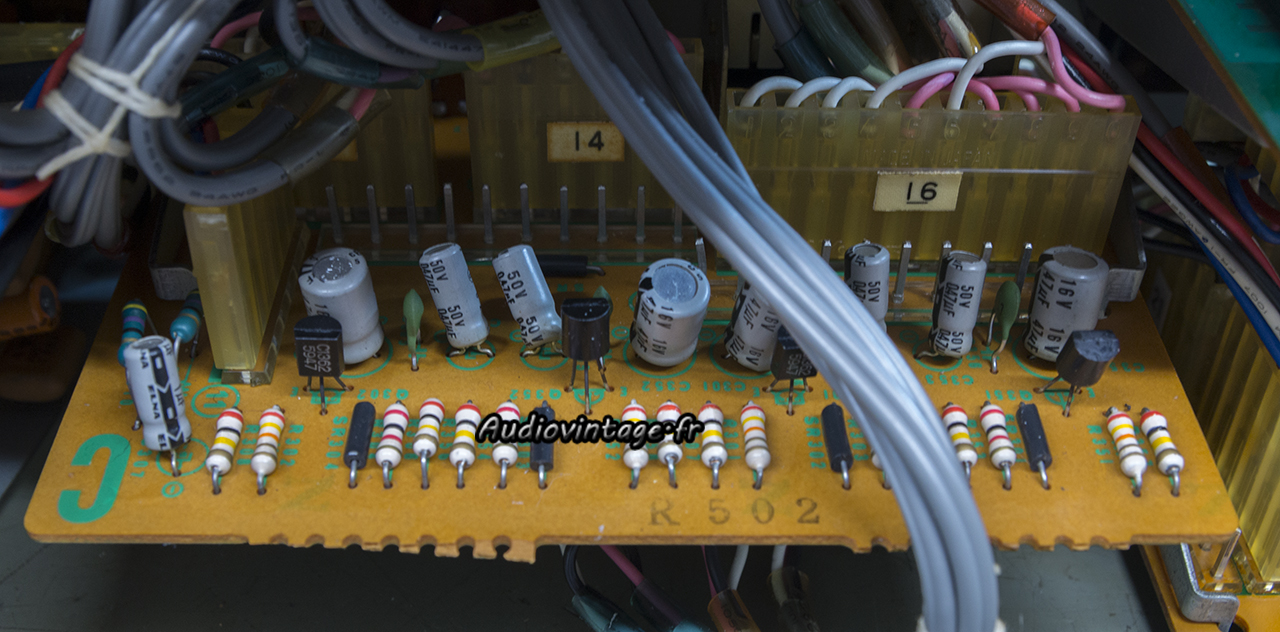

L’étage phono, ici aussi on trouve des double fet Sony.
Condensateurs chimiques neufs.

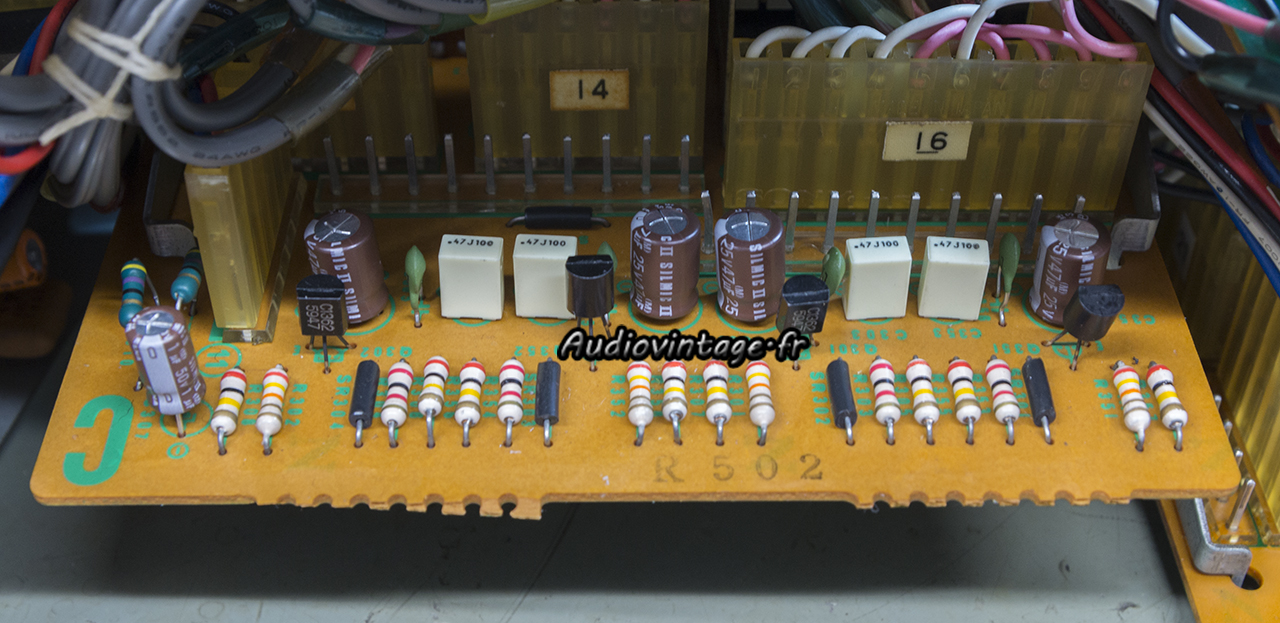

Le circuit « switch board ».
Condensateurs neufs également.
Le circuit « volume board ».
Condensateurs chimiques remplacés.

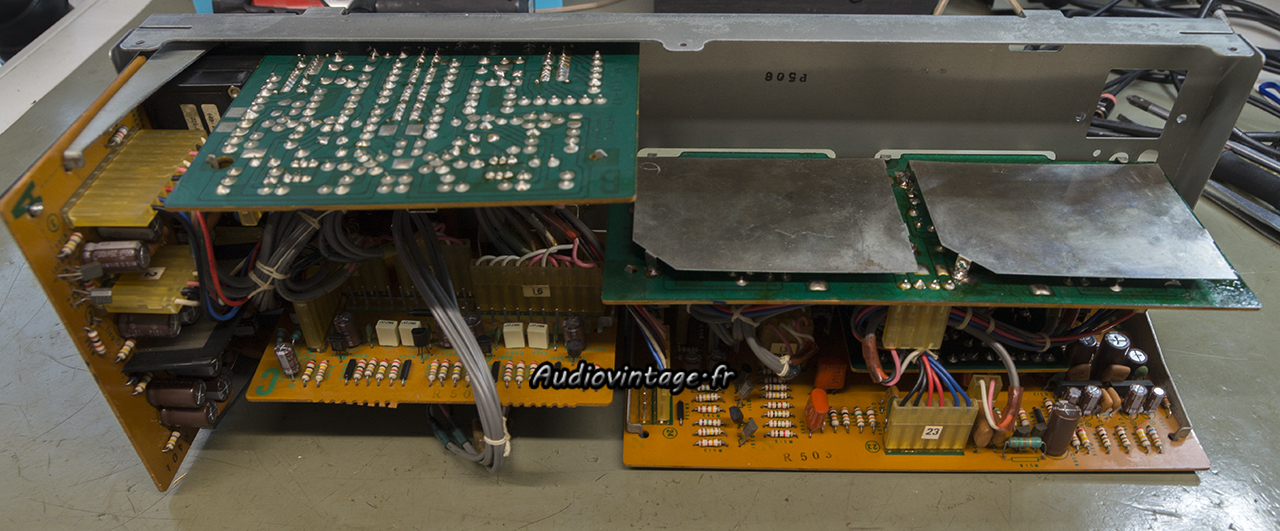

Toute la partie « avant » du TAE-5450 est terminée. Les commandes ont bien évidemment été nettoyées.

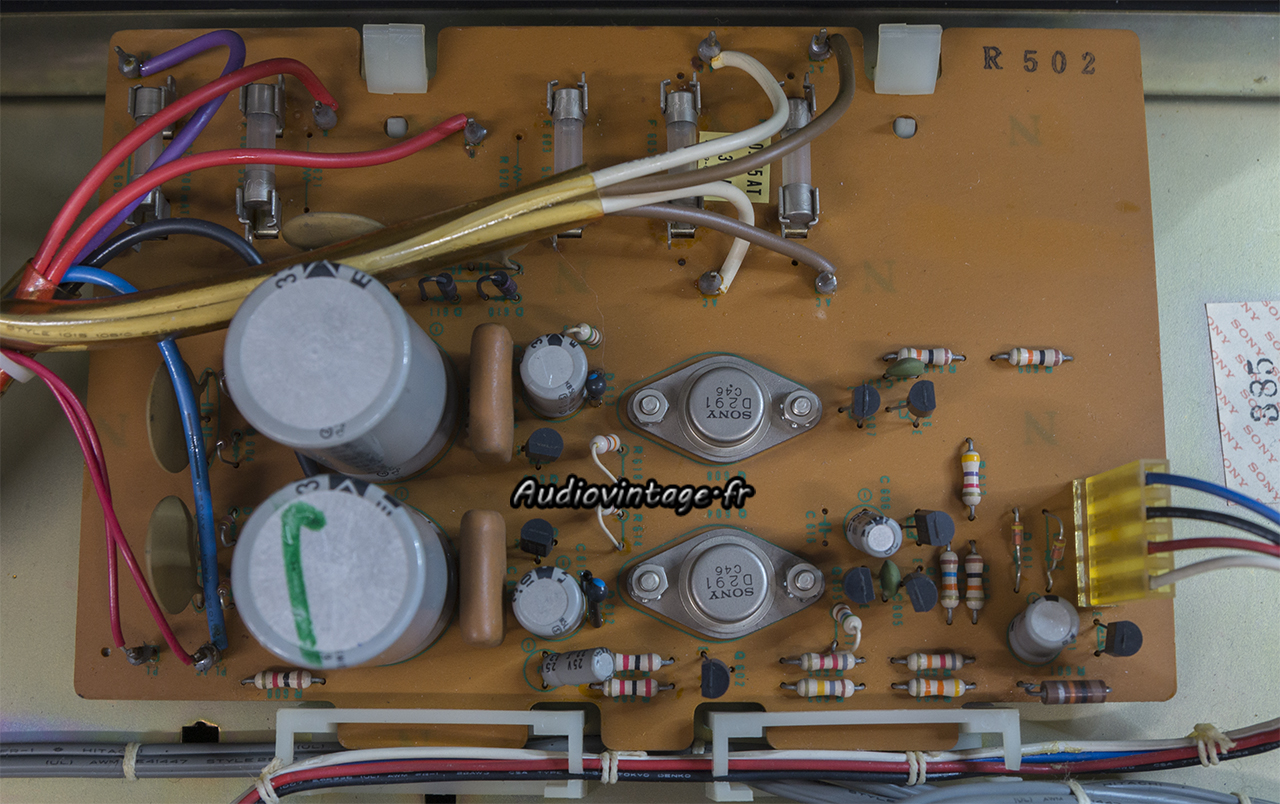

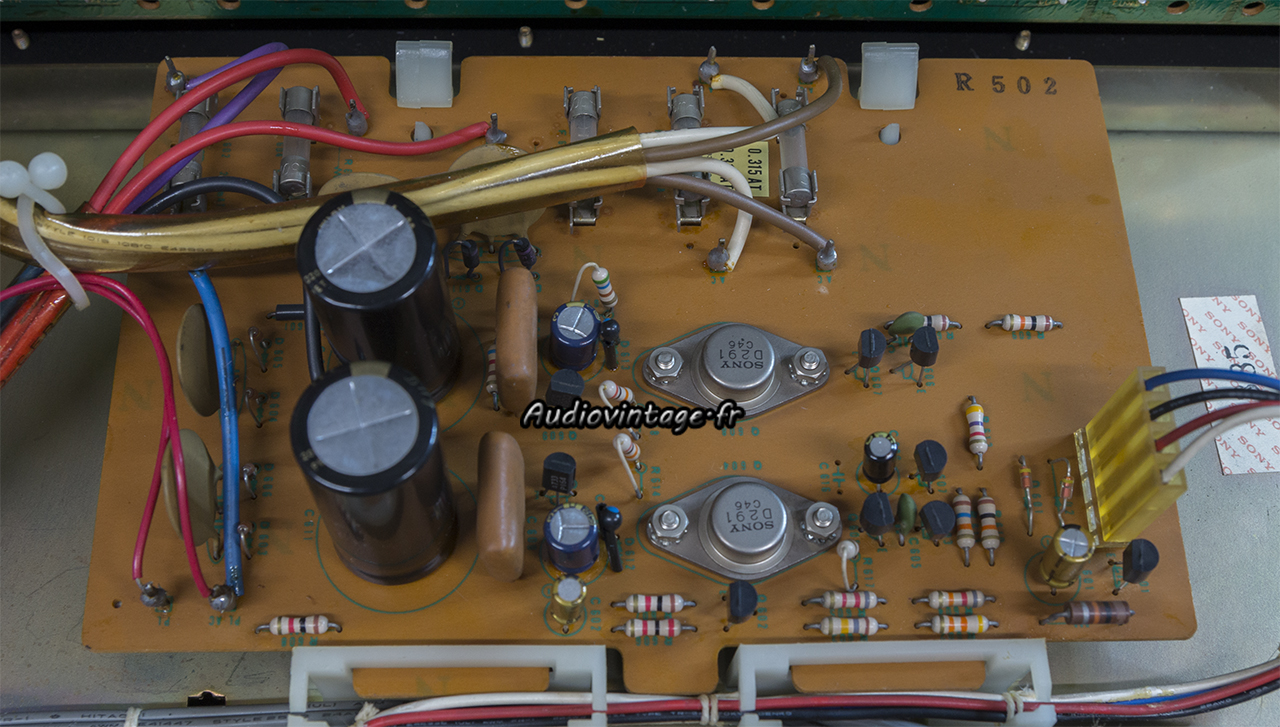

L’alimentation.
Chimiques neufs ici aussi.

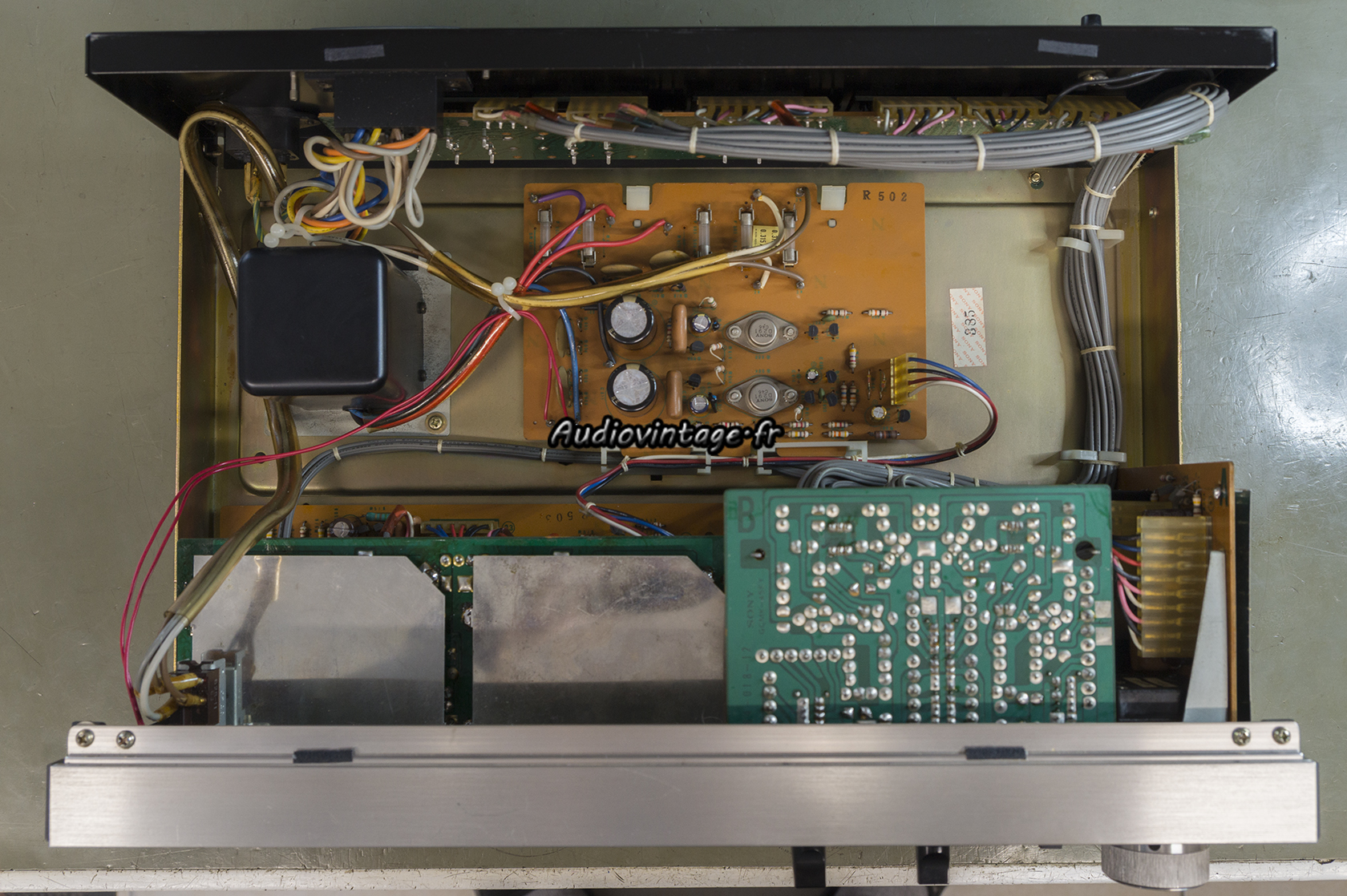

Le tout est remonté, terminé.

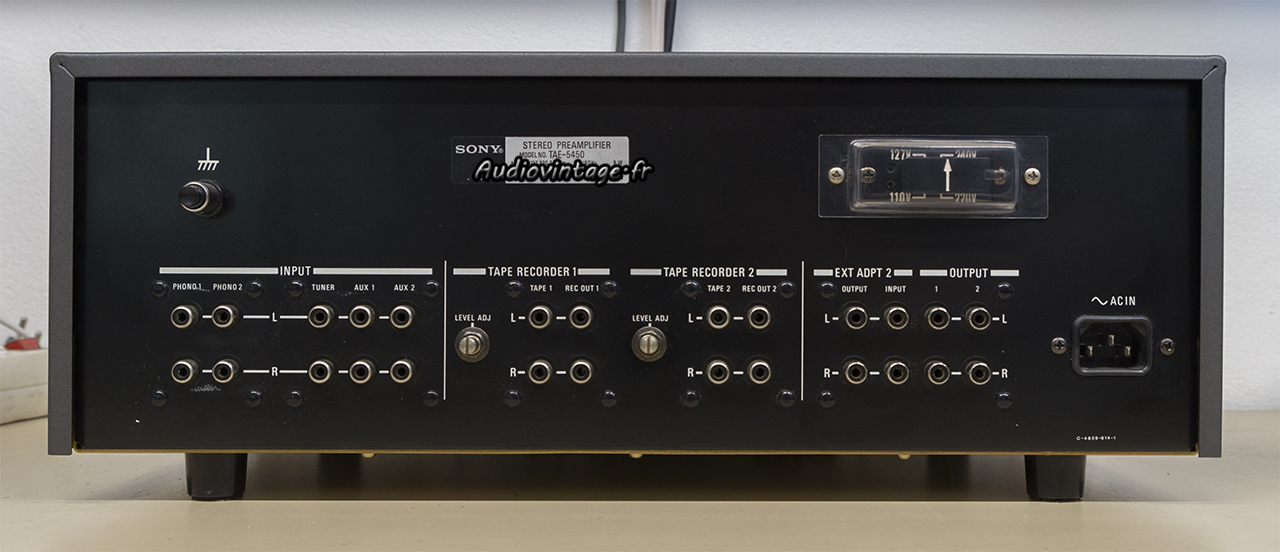

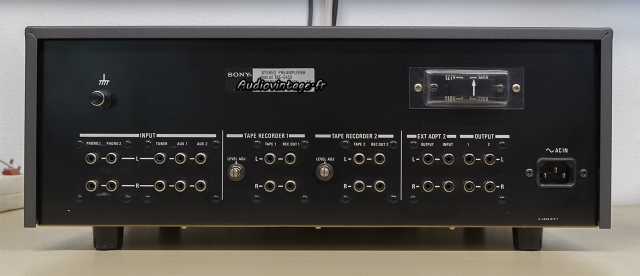

Connectique.
Les mesures sur entrée Aux :
Distorsion à 1v en sortie, entrée aux, tone defeat.
Distorsion à 14v en sortie, entrée aux, tone defeat.

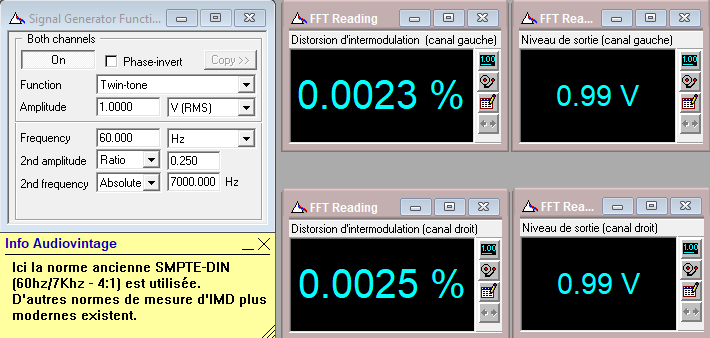

Distorsion d’intermodulation à 1v en sortie, entrée aux, tone defeat.

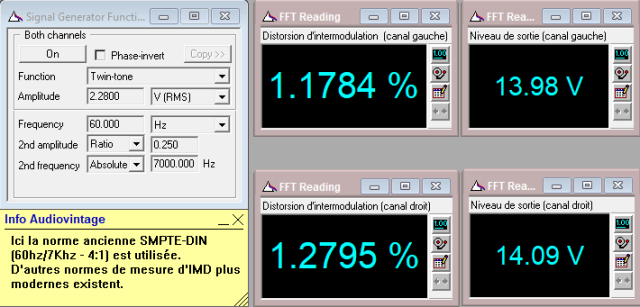

Distorsion d’intermodulation à 14v en sortie, entrée aux, tone defeat.

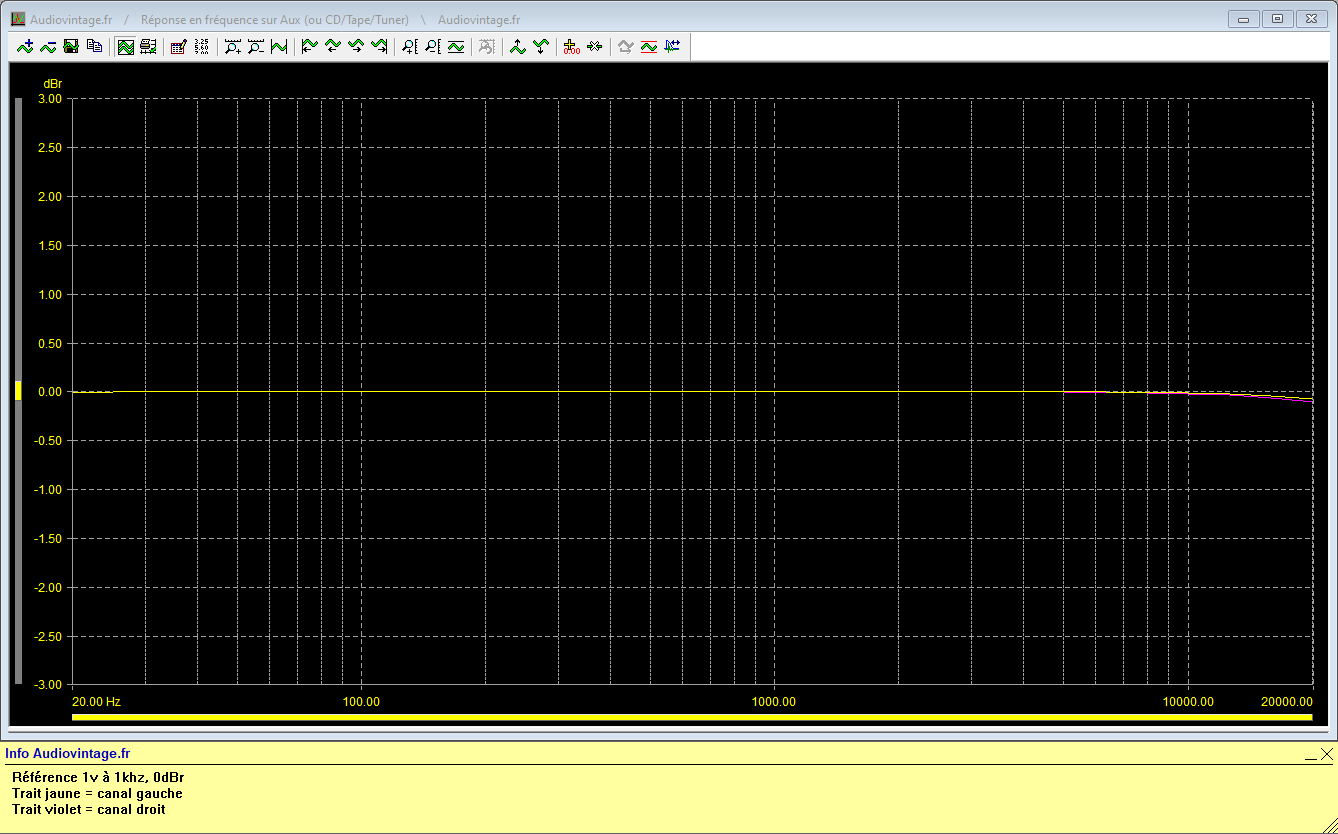

Réponse en fréquence à 1v en sortie, entrée aux, tone defeat.
Réponse en fréquence à 1v en sortie, entrée aux, filtres activés, tone defeat.

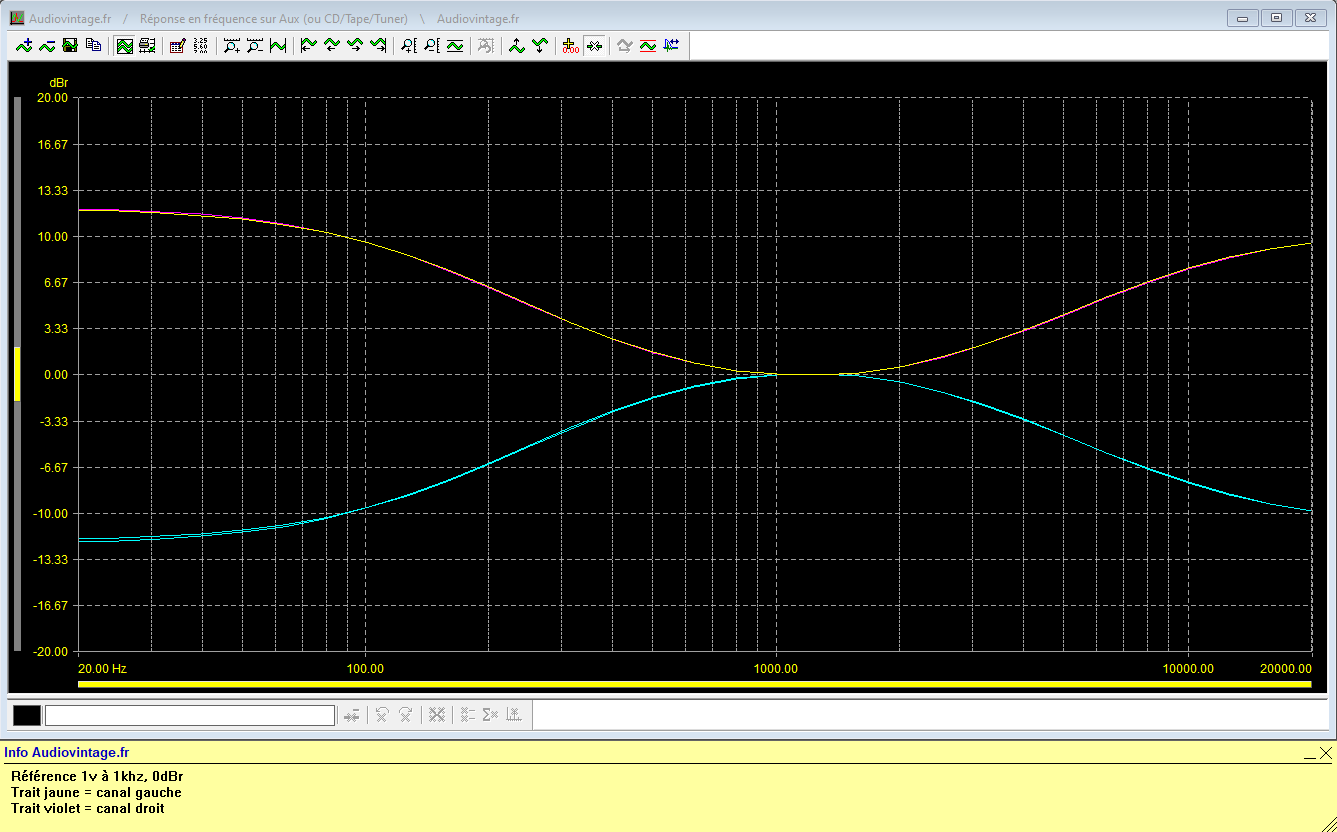

Réponse en fréquence à 1v en sortie, entrée aux, correcteurs de tonalité au mini puis au maxi.
Rapport signal bruit à 1v en sortie, entrée aux, tone defeat.
Rapport signal bruit à 14v en sortie, entrée aux, tone defeat.
Les mesures sur entrée phono :

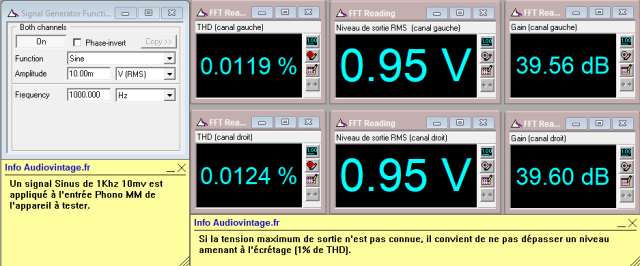

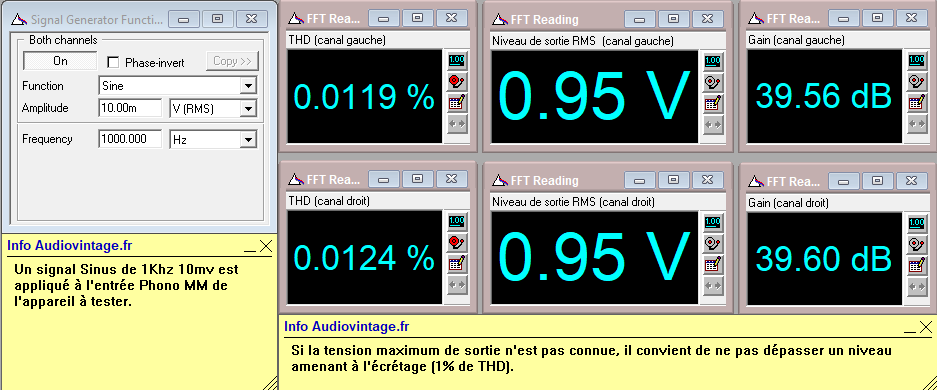

Distorsion à 1v en sortie, entrée phono, tone defeat.

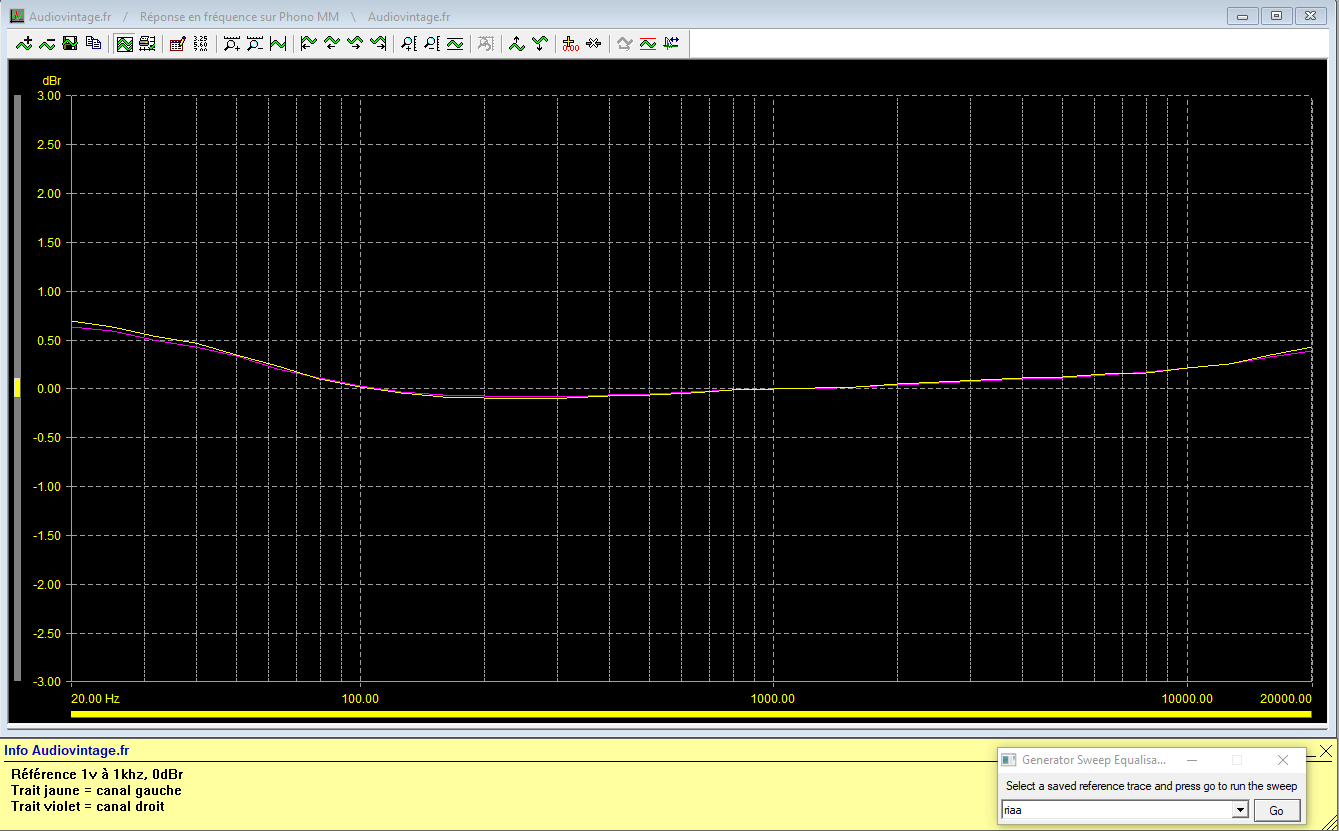

Réponse en fréquence à 1v en sortie, entrée phono, tone defeat.

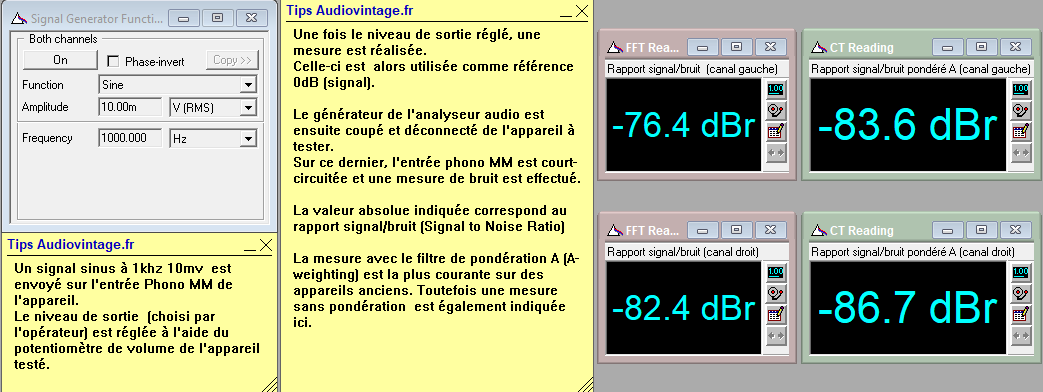

Rapport signal bruit à 1v en sortie, entrée phono, tone defeat.
Rapport signal bruit à 14v en sortie, entrée phono, tone defeat.
Les mesures à l’oscilloscope :

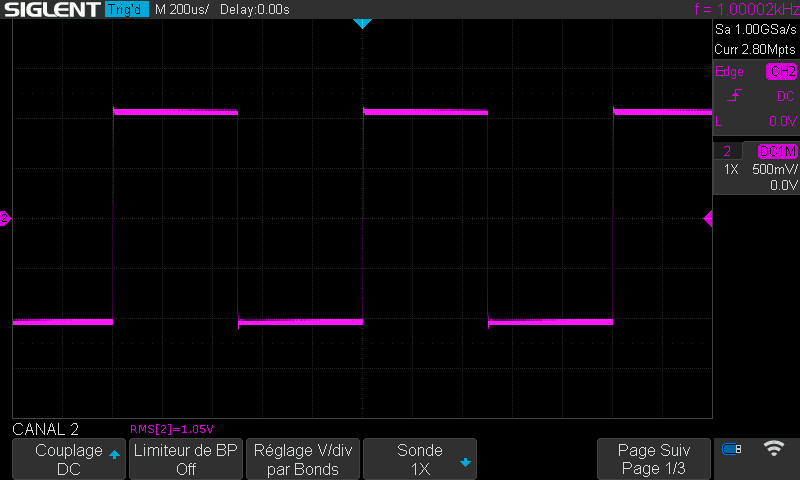

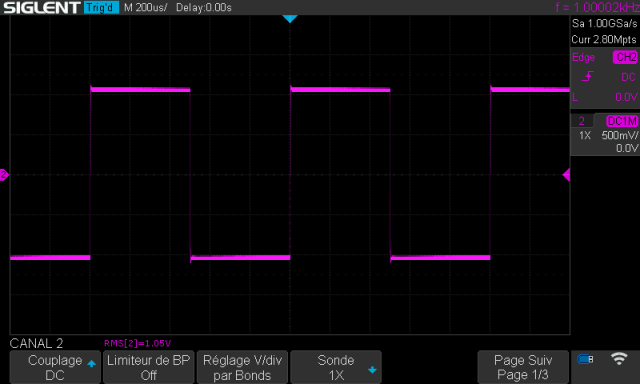

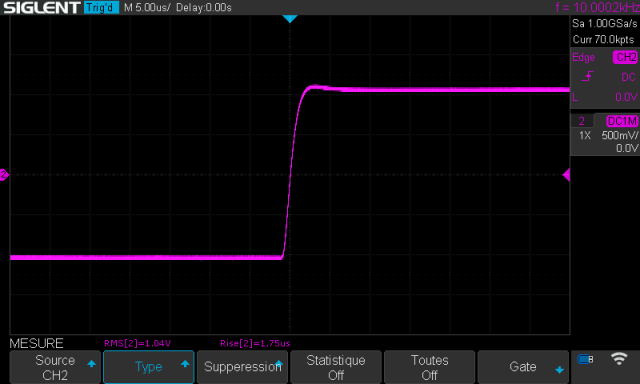

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée aux.
