Luxman L-80

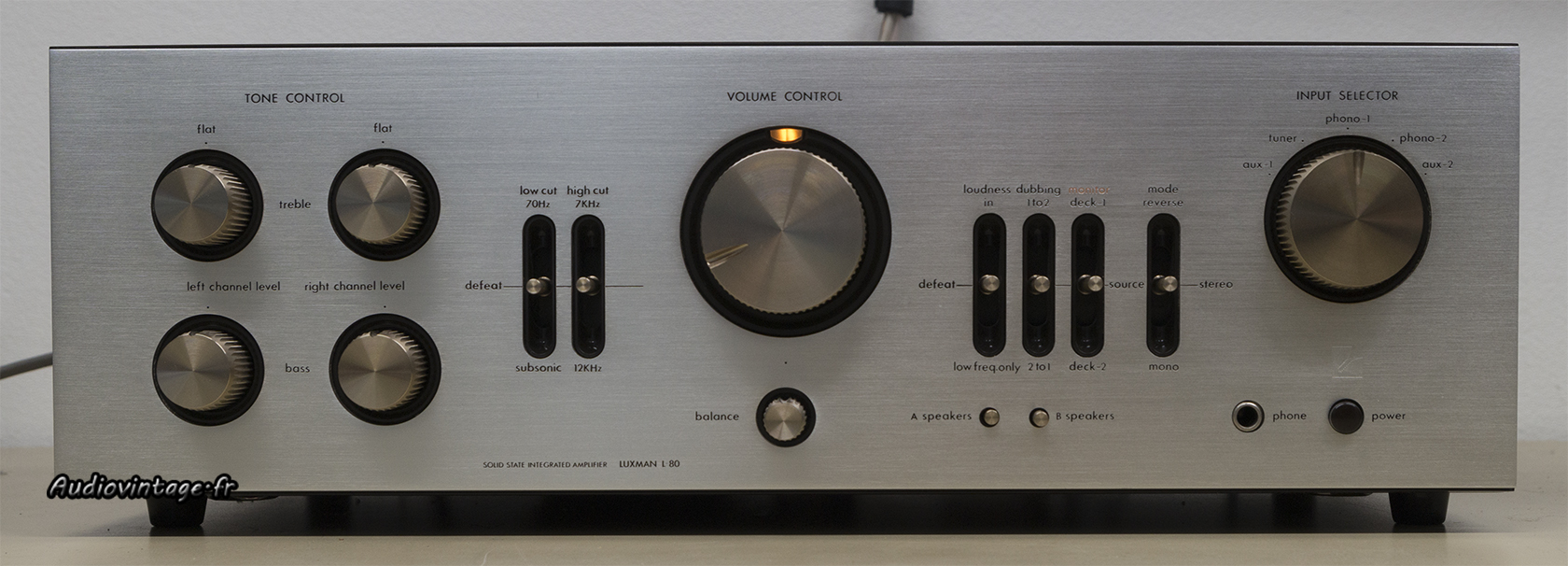

Luxman L-80 : une exemplaire en très bel état.
Un très beau Luxman L-80 sur Audiovintage. Superbe mais en panne !
Réparation et révision complète au programme.

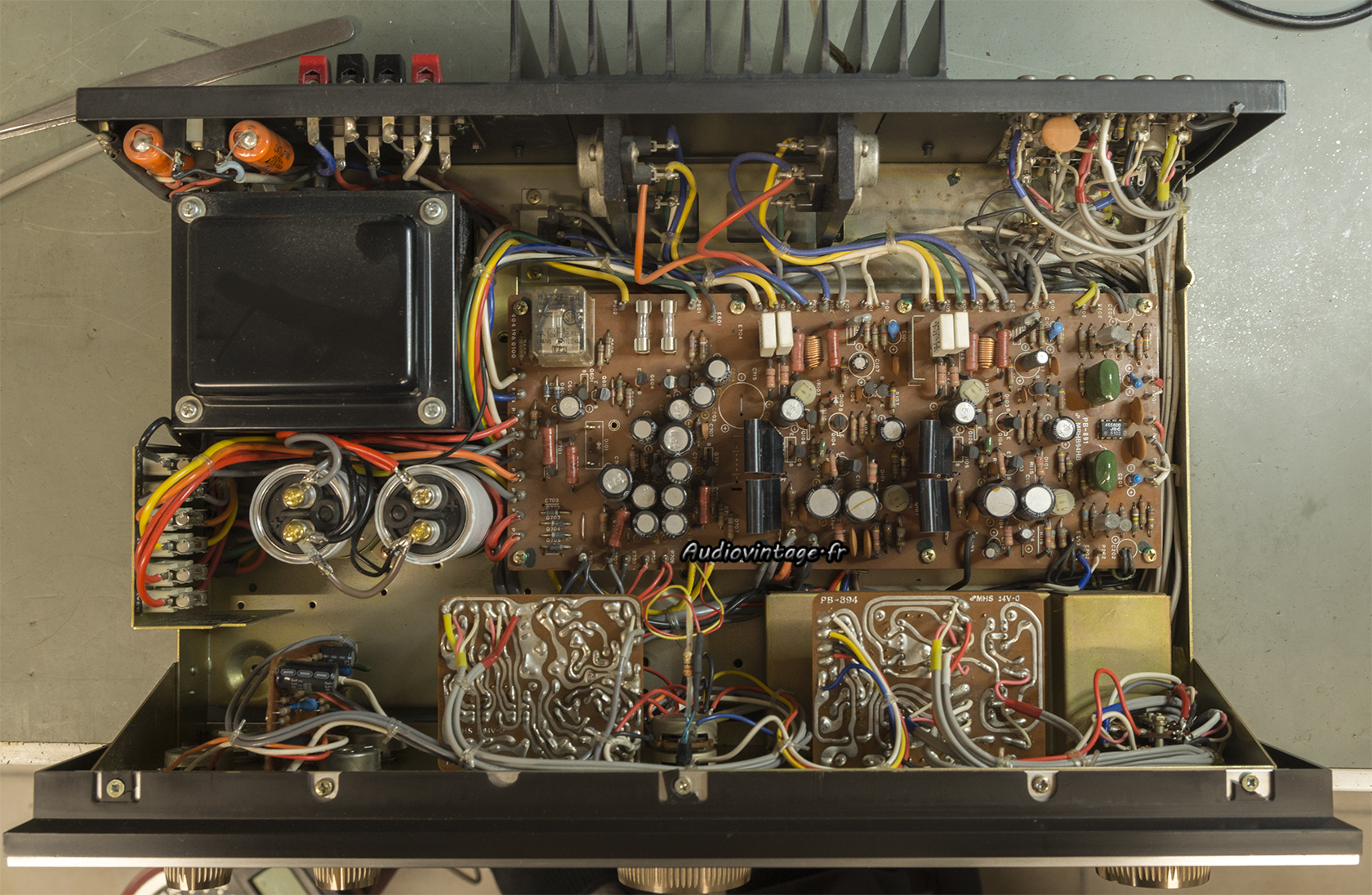

Luxman L-80 : à son arrivée.
Fusibles claqués, les nouveaux sautent à l’allumage. Le propriétaire me l’a donc confié.
Quelqu’un est déjà passé par ici, les condensateurs de filtrage de l’alimentation ont été remplacés, des inutiles et encombrants radiateurs ont été posés sur les transistors drivers, et une horrible et bien trop lumineuse led bleue remplace l’ampoule incandescente au-dessus du potentiomètre de volume.

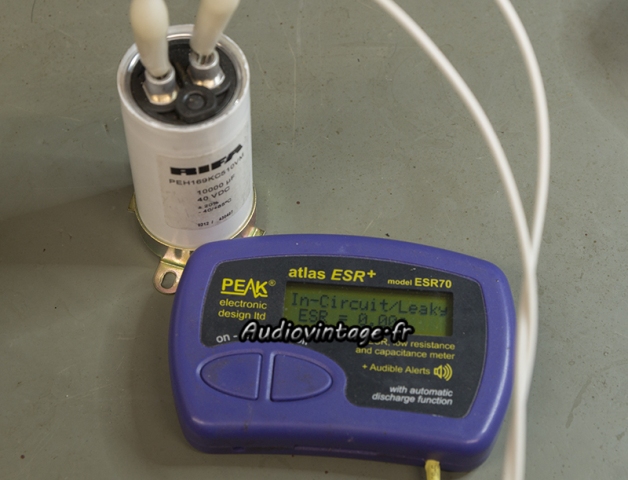

Luxman L-80 : condensateur HS.
La panne est rapidement découverte. Un des deux condensateurs de filtrage remplacé précédemment est HS. Je ne sais pas d’où ils proviennent peut-être de la « récupe », de toute manière, avec des tensions d’alim de +-37v, leur tension max de 40v est « limite ».

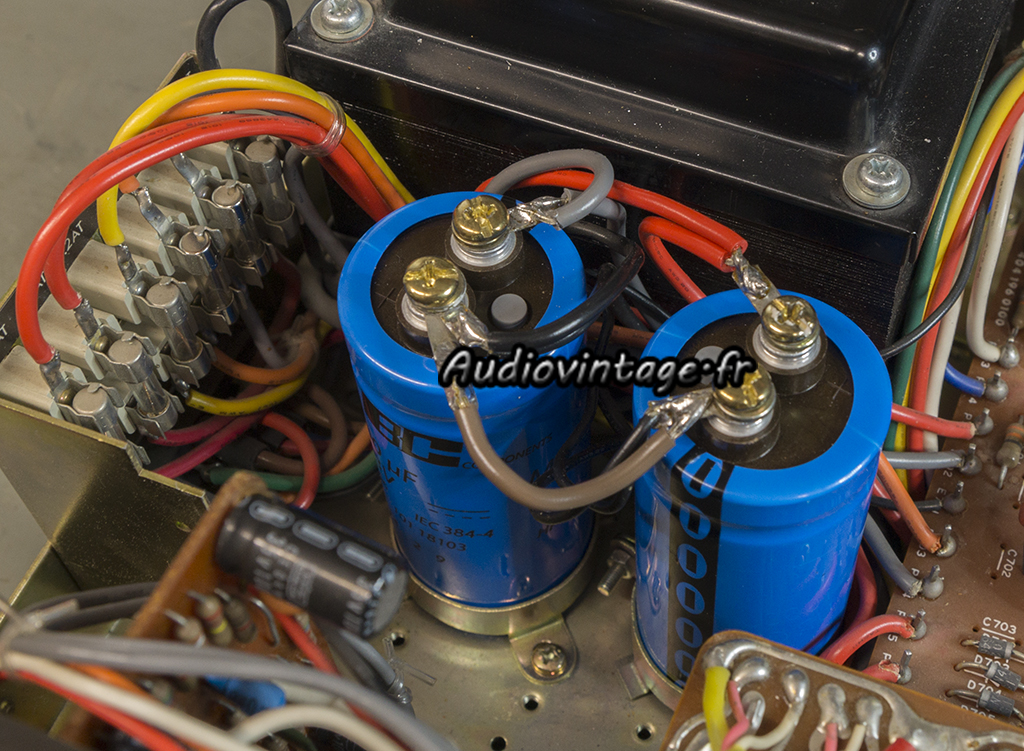

Luxman L-80 : nouveaux condensateurs en place.
Vu que le précédent intervenant a monté des condensateurs à vis, je profite des modifications déjà effectuées pour les remplacer par d’autres de meilleure qualité, toujours à vis et de tension max de 63v.

Luxman L-80 : circuit principal à revoir.
Le circuit principal, débarrassé des radiateurs inutiles.

Luxman L-80 : relais en cours de nettoyage.
Le relais est démonté et nettoyé.

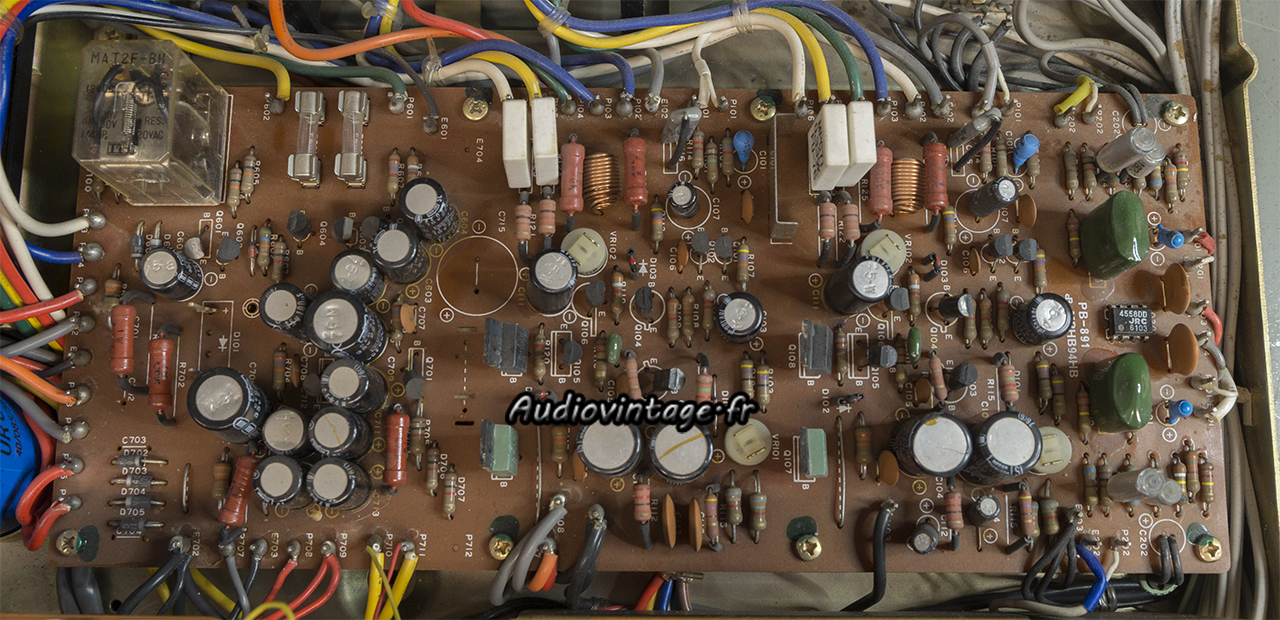

Luxman L-80 : circuit principal révisé.
Tous les condensateurs chimiques sont remplacés ainsi que certaines diodes.

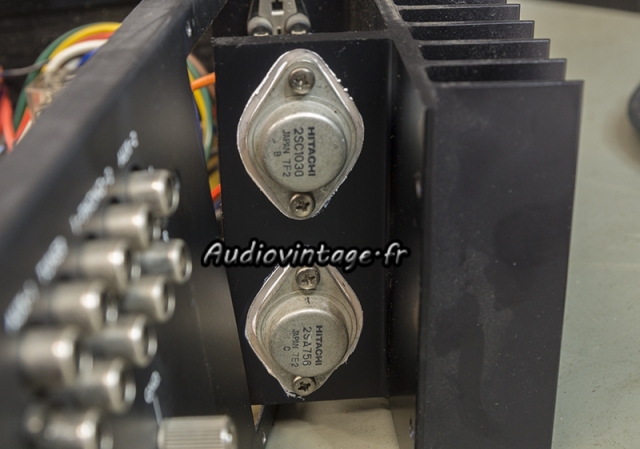

Luxman L-80 : graisse fraîche, micas neufs.
Les transistors de puissance sont démontés, testé, puis remontés avec de la graisse fraîche sur des micas d’isolation neufs.

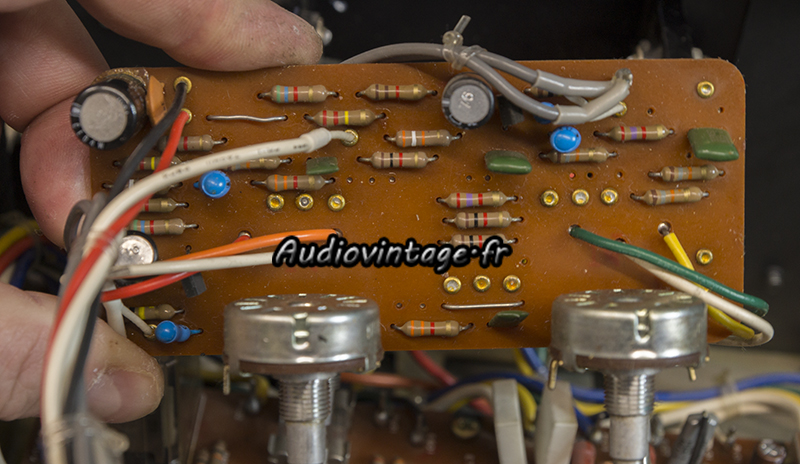

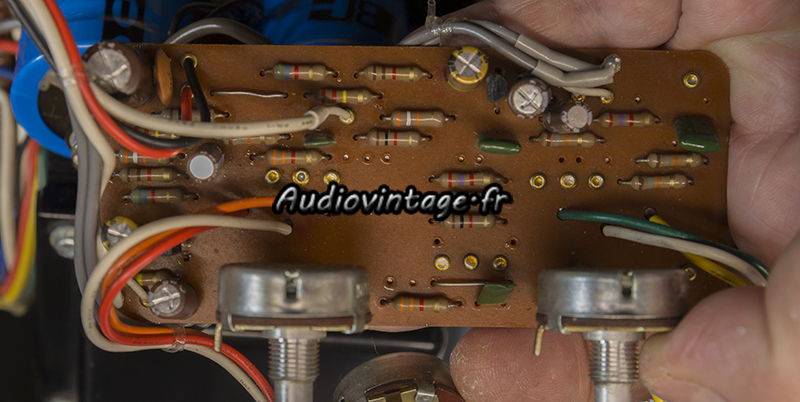

Luxman L-80 : circuit tonalité à révsier.
Le circuit de tonalité.

Luxman L-80 : circuit tonalité révisé.
Condensateurs chimiques et transistors sont remplacés.

Luxman L-80 : circuit filtre à revoir.
Circuit filtres.

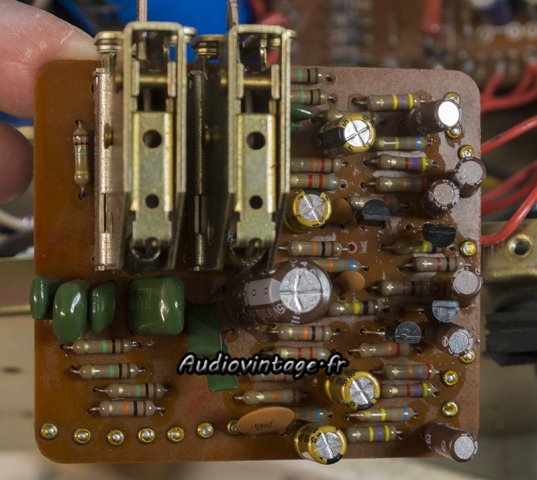

Luxman L-80 : circuit filtre révisé.
Même punition, condensateurs chimiques et transistors sont remplacés.

Luxman L-80 : terminé.
Toutes les commandes sont soigneusement nettoyées (démontage obligatoire), la led moche est remplacée par une ampoule traditionnelle. Les réglages de bias et d’offset sont réalisés. Terminé.

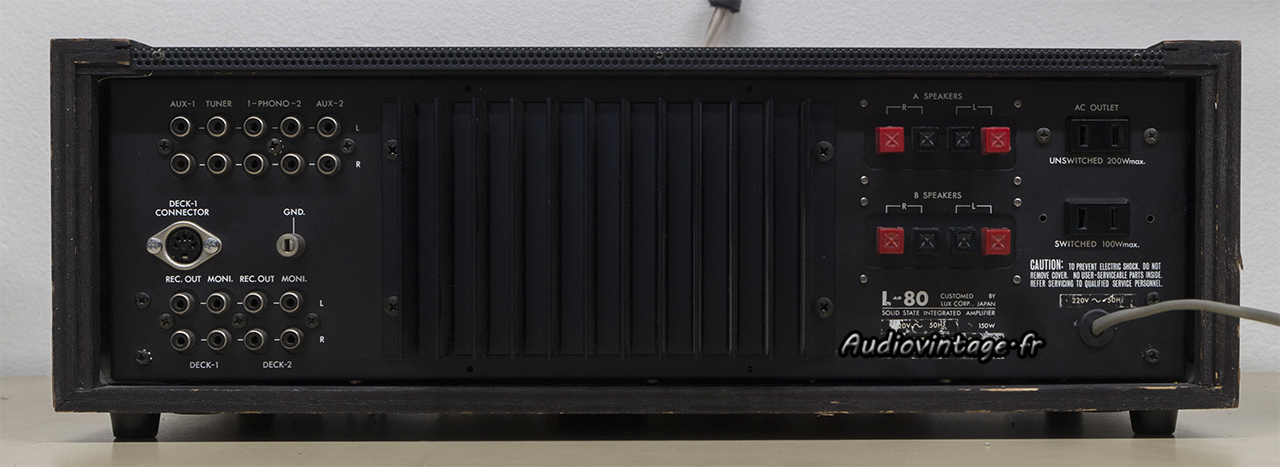

Luxman L-80 : connectique.
Connectique.

Les mesures sur entrée aux :

Luxman L-80 : distorsion-a-2x1w-sous-8-ohms-entree-aux
Distorsion à 2x1w sous 8 ohms, entrée aux.

Luxman L-80 : distorsion-a-2x40w-sous-8-ohms-entree-aux
Distorsion à puissance nominale sous 8 ohms, entrée aux.

Luxman L-80 : IMD-a-2x1w-sous-8-ohms-entree-aux
Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux, tone defeat.

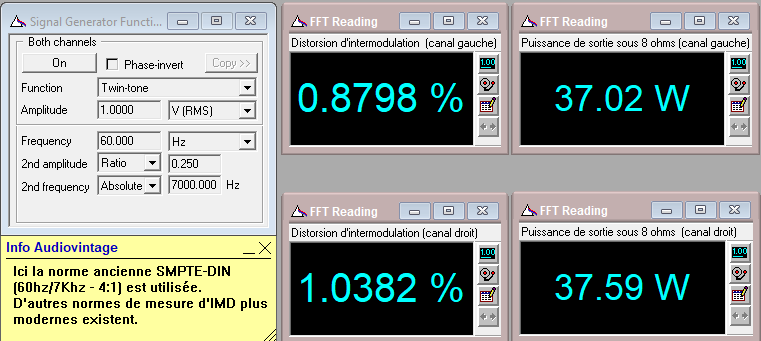

Luxman L-80 : Puissance-de-sortie-sous-8-ohms-a-lecretage-en-IMD-entree-aux
Puissance de sortie sous 8ohms à l’écrêtage en IMD, entrée aux.

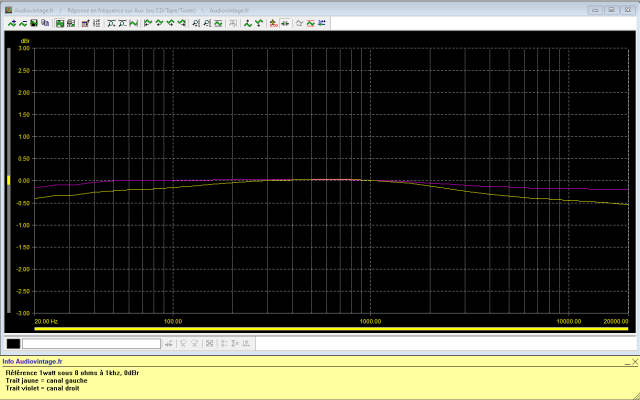

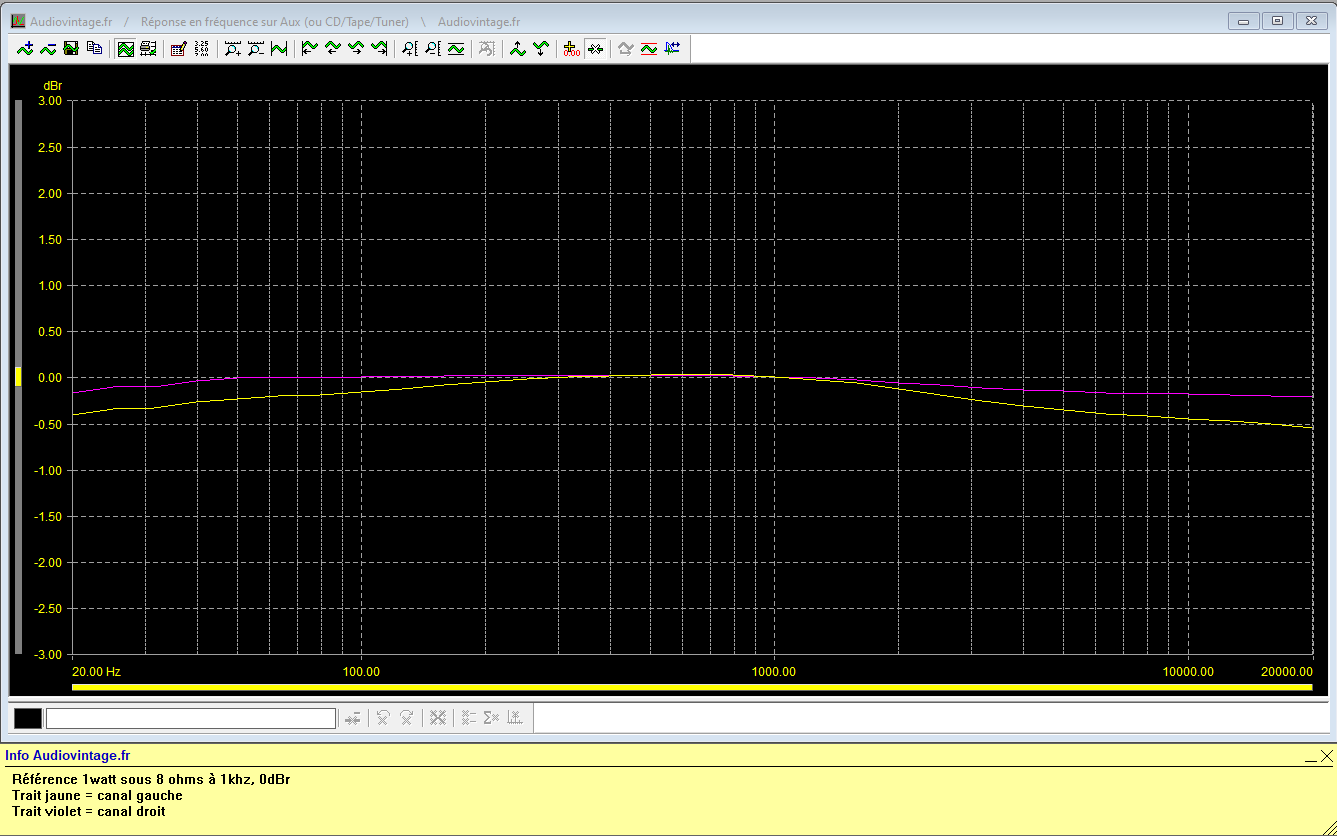

Luxman L-80 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Luxman L-80 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

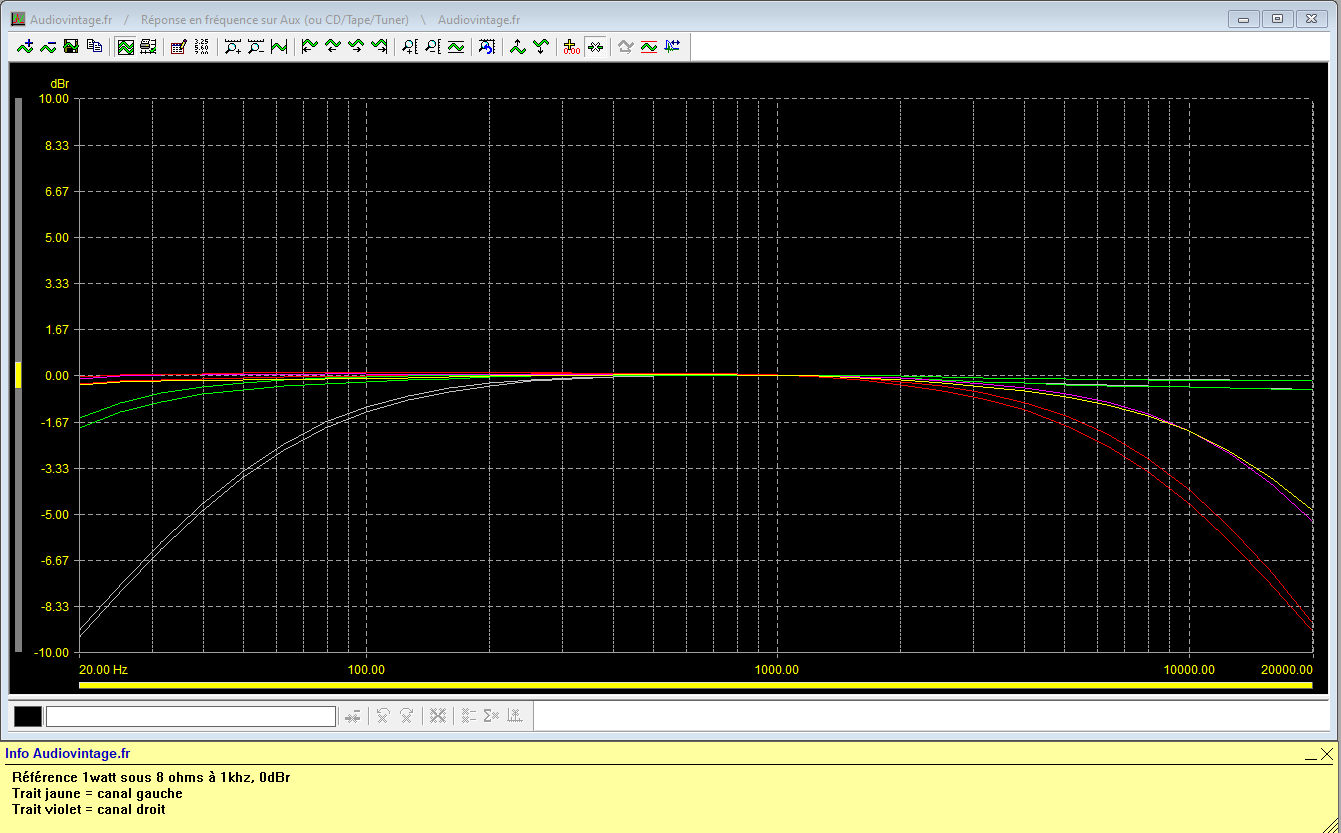

Luxman L-80 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-filtres-actives-les-uns-apres-les-autres
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

Luxman L-80 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-de-tonalites-au-mini-puis-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

Luxman L-80 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Luxman L-80 : rapport-signal-bruit-a-2x40w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x40w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Luxman L-80 : distorsion-a-2x1w-sous-8-ohms-entree-phono
Distorsion à 2x1w sous 8 ohms, entrée phono.

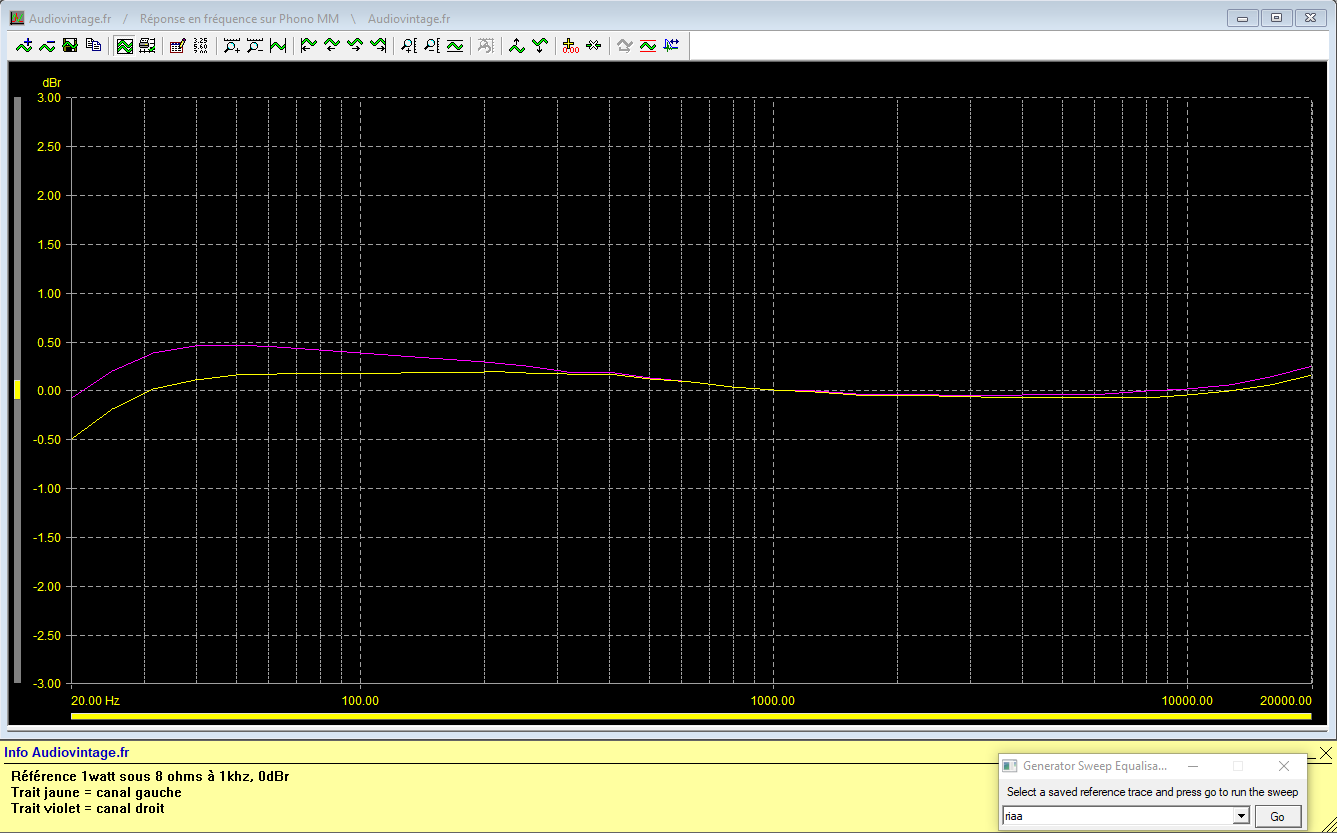

Luxman L-80 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Luxman L-80 : rapport-signal-bruit-a-2x40w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x40w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

Luxman L-80 : signal-carre-a-100hz
Luxman L-80 : signal-carre-a-1khz
Luxman L-80 : signal-carre-a-10khz
Luxman L-80 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
