Un second Sansui AU-7700 présenté ce mois-ci sur Audiovintage.
Celui-ci est en panne. Il aura droit à la « totale », réparation et révision complète.

Sansui AU-7700
Sansui AU-7700

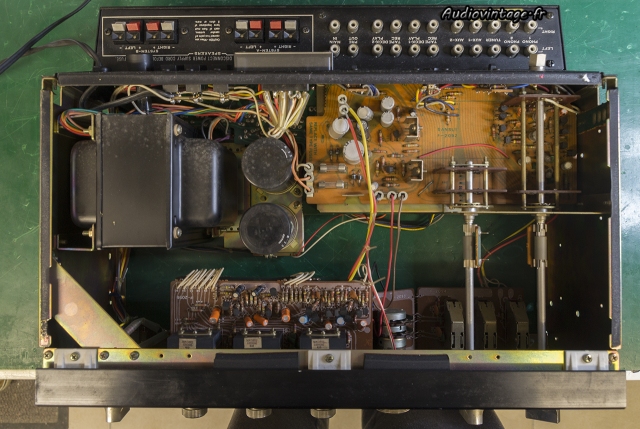

Cet intégré est dans son état d’origine, tout semble « propre » au premier abord.

Sansui AU-7700

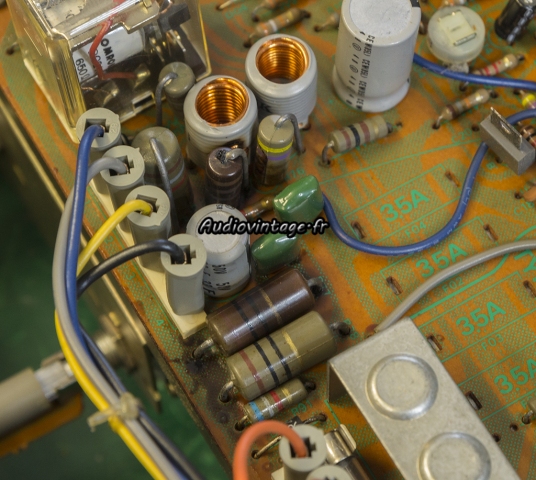

Mais en se rapprochant un peu, on note deux résistances qui n’ont pas mis leur protection solaire indice 3000. Je soupçonne quelque chose de pas très clair sur un canal en sortie haut-parleur. Il va falloir faire de nombreux contrôles…

Sansui AU-7700

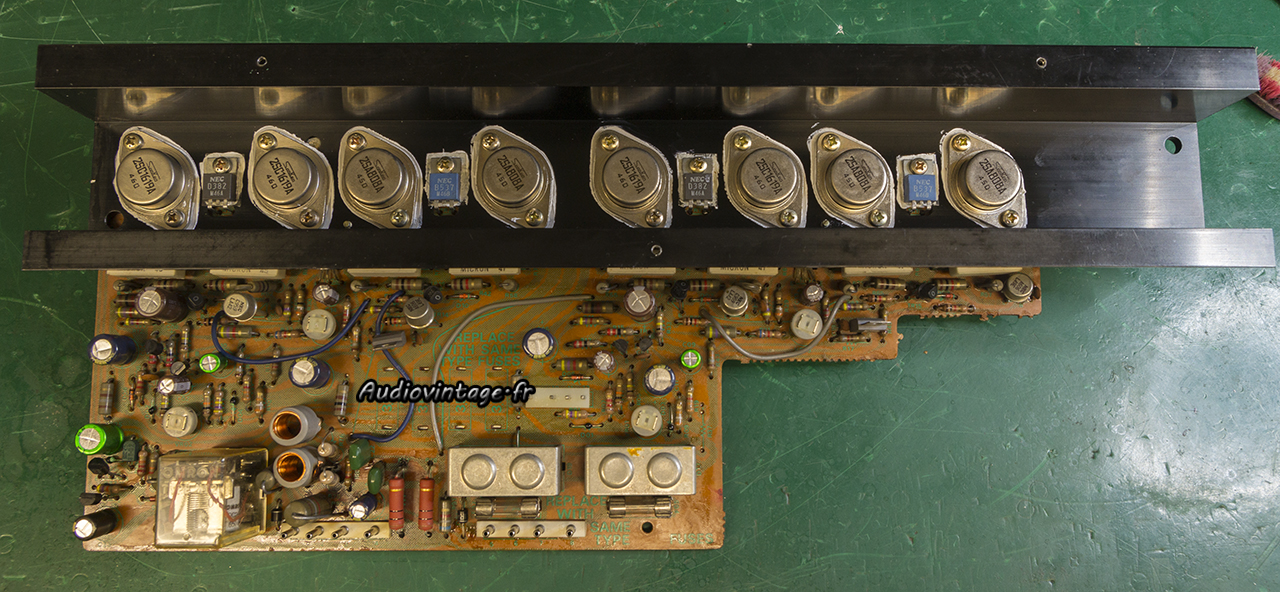

Démontage du circuit principal d’amplification et de protection. Tous les transistors présents sur le radiateur sont démontés et contrôlés au traceur de courbe.

Sansui AU-7700
Le relais est, comme d’habitude, démonté et nettoyé.

Sansui AU-7700
Tous les transistors démontés étant parfait, ils sont remontés sur le radiateur.
La totalité des condensateurs chimiques sont remplacés, ainsi que certains transistors. Les résistances en mauvais état sont changées bien évidemment. Enfin, toutes les soudures « louches » sont reprises.

Sansui AU-7700

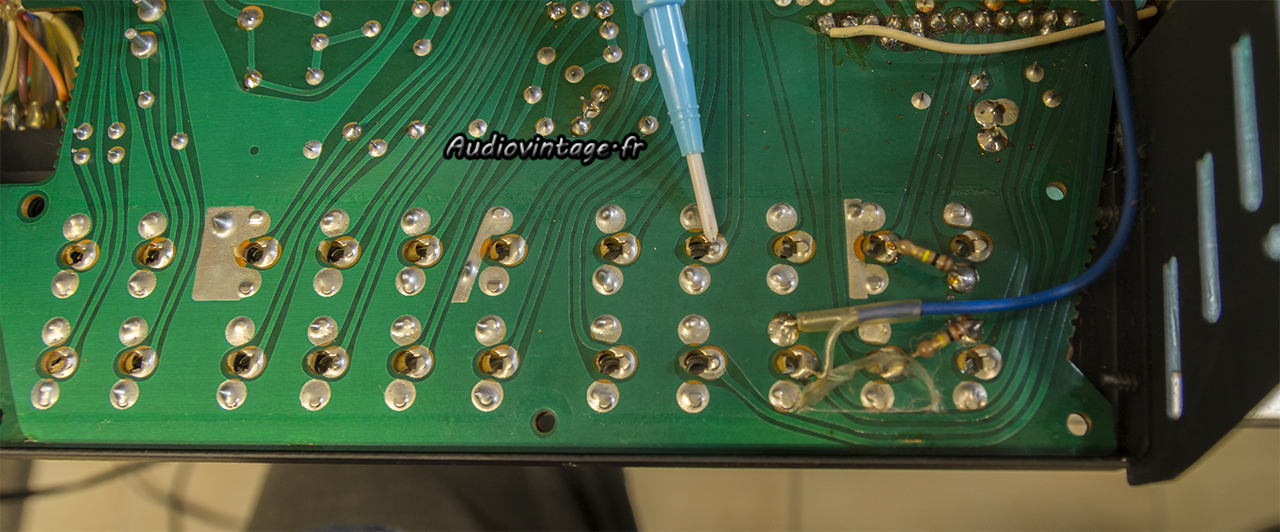

Comme souvent sur ces séries, les connectiques d’entrée placées à la verticale ont souffert. Des soudures ont lâchées, elles seront refaites.

Sansui AU-7700
Le circuit d’alimentation et le circuit phono.

Sansui AU-7700
Condensateurs chimiques neufs, ainsi que de nombreux transistors.

Sansui AU-7700

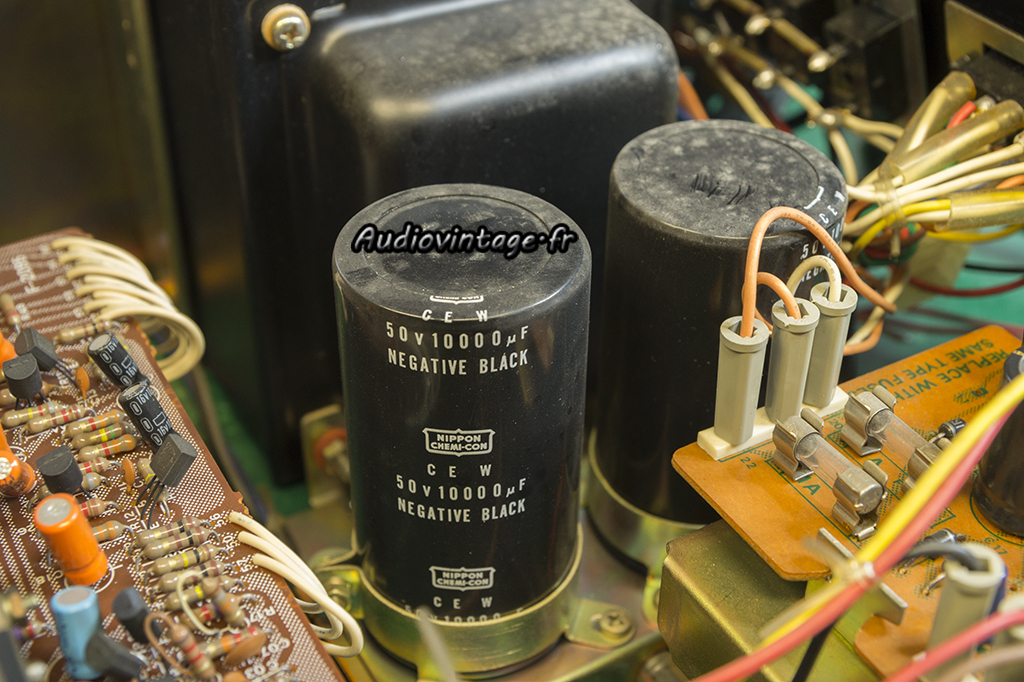

Les condensateurs de filtrage d’alimentation.

Sansui AU-7700

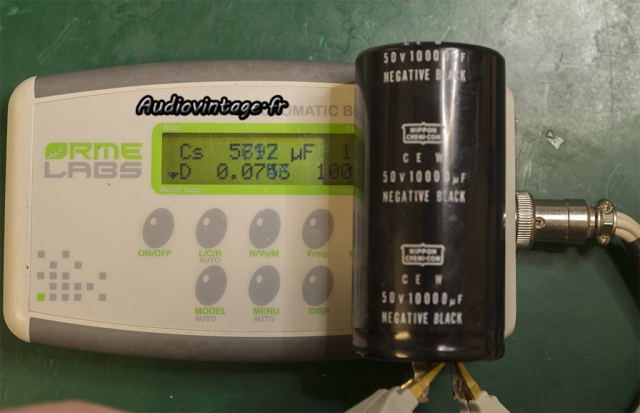

Même si mon testeur était en train de faire sa mise au point, on voit bien que la capacité mesurée à 100hz dépasse à peine la moitié de la valeur attendue = poubelle.

Sansui AU-7700

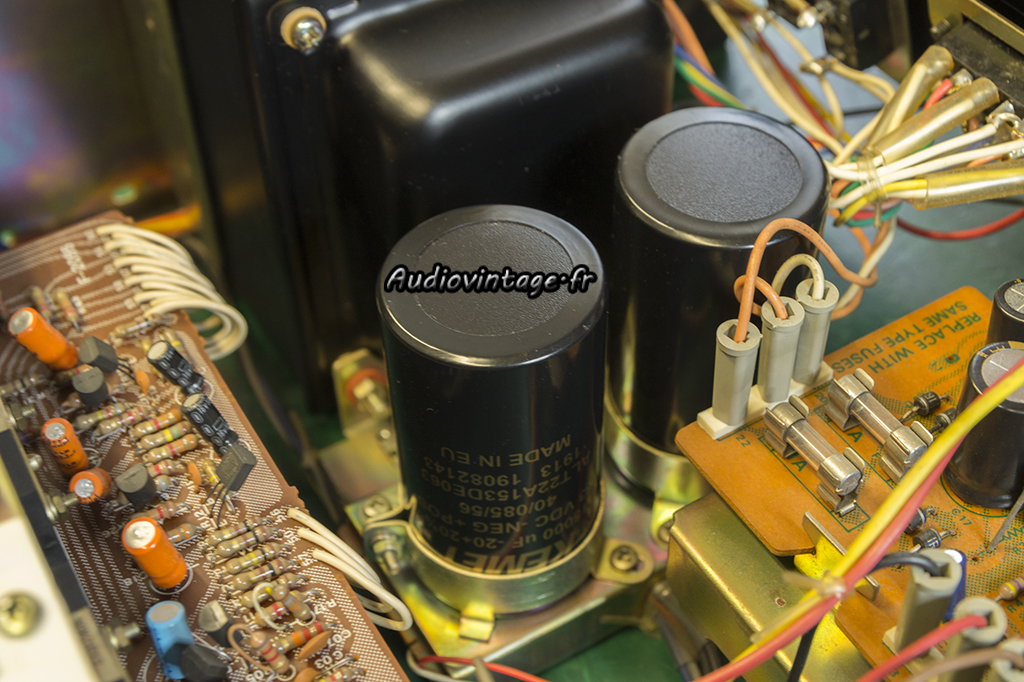

Les nouveaux condensateurs de filtrage en place.

Sansui AU-7700

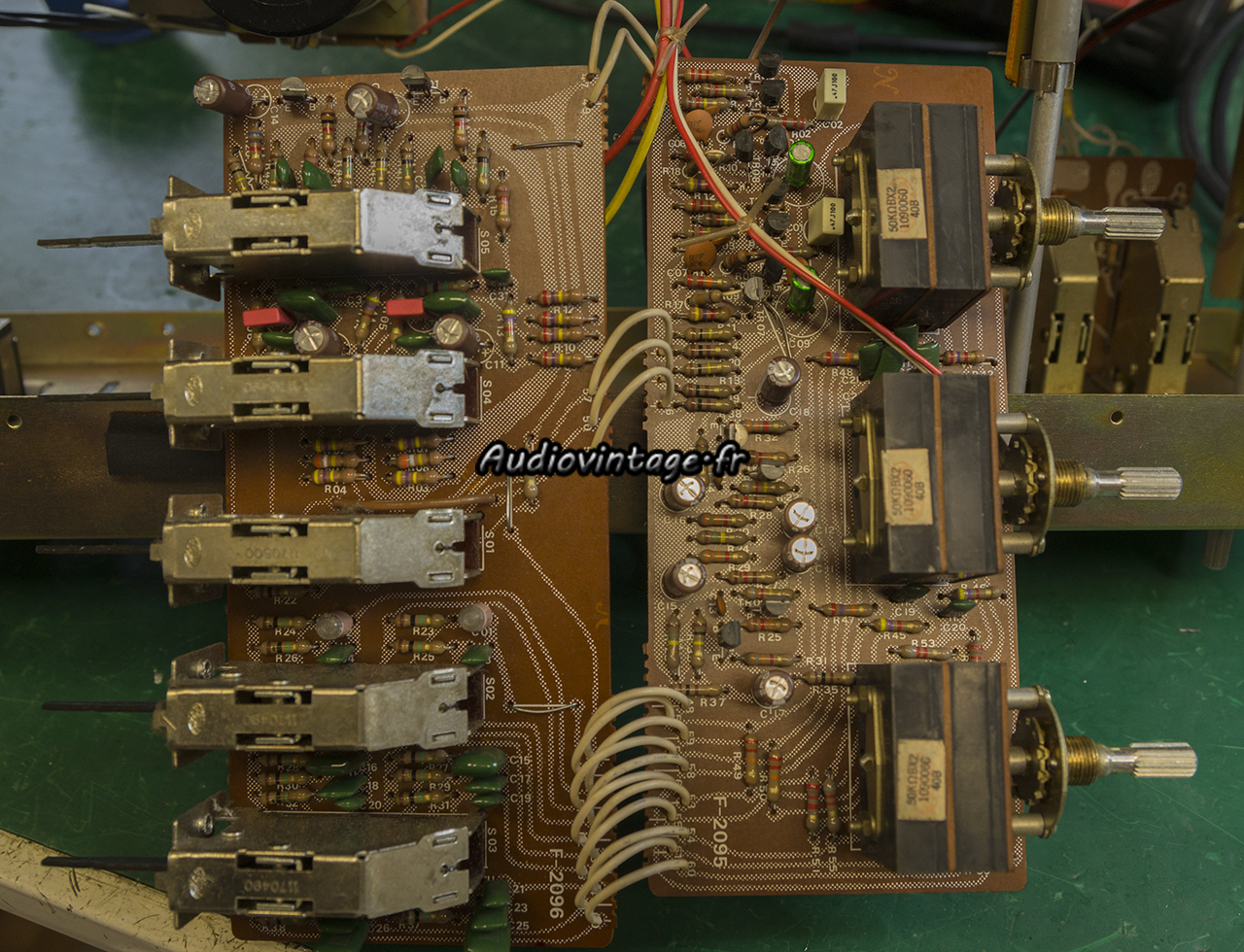

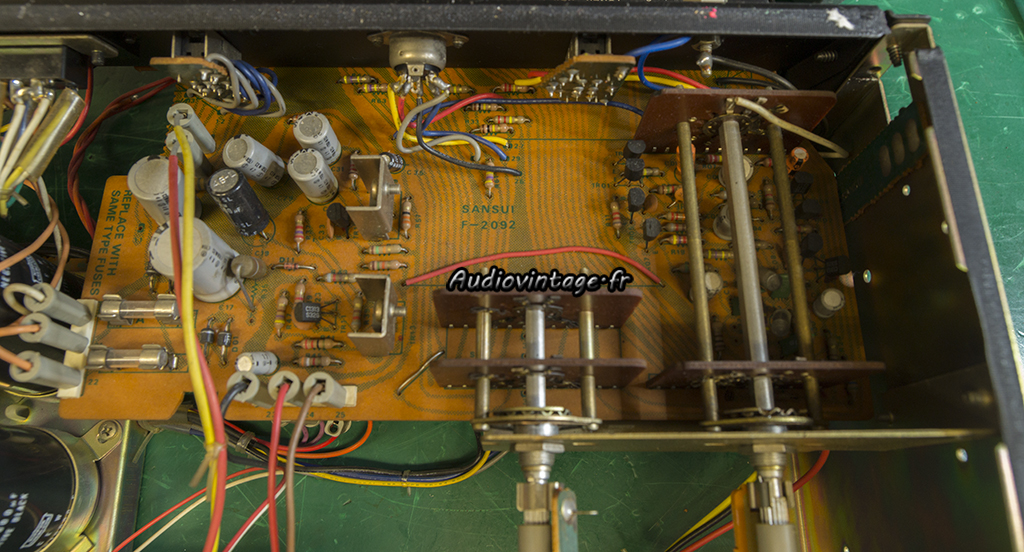

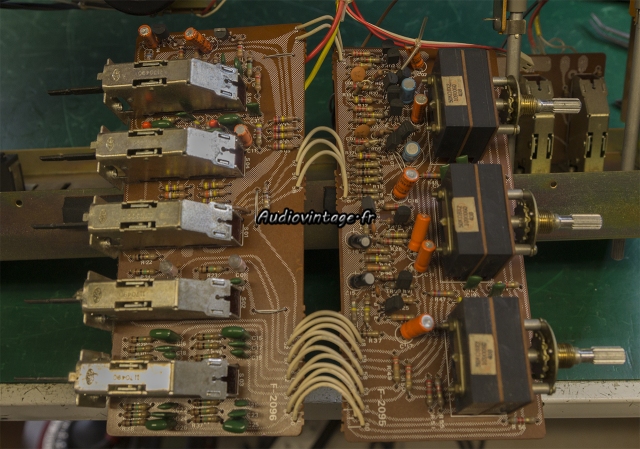

Ici, nous avons l’assemblage du circuit de tonalité et du circuit des filtres.

Sansui AU-7700
Condensateurs chimiques et transistors sont remplacés.

Sansui AU-7700
Sansui AU-7700
Tout est remonté. Les commandes nettoyées, l’appareil est démarré au variac, tout est ok. Bias et offset sont réglés.

Sansui AU-7700

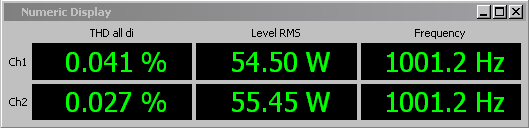

Distorsion à puissance nominale sous 8 ohms, entrée aux 1, tone defeat.

Sansui AU-7700
Distorsion d’Intermodulation relevée à 2x1w sous 8 ohms, entrée aux 1, tone defeat.

Sansui AU-7700

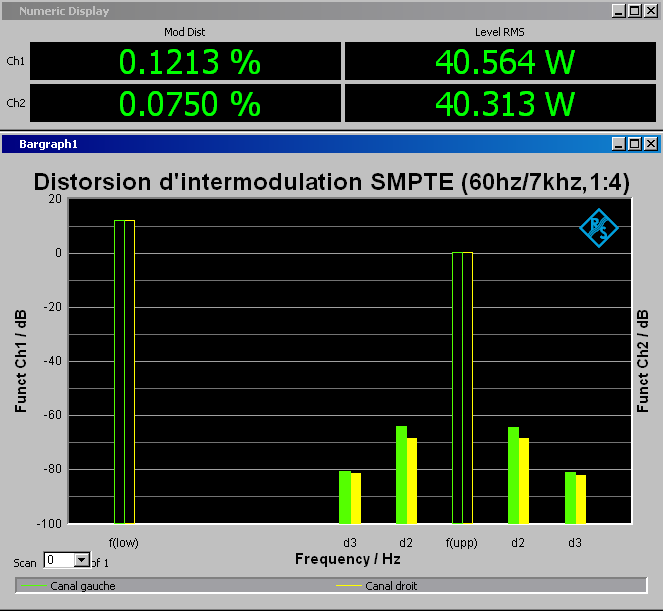

Distorsion d’Intermodulation relevée à 2x40w sous 8 ohms, entrée aux 1, tone defeat.

Sansui AU-7700

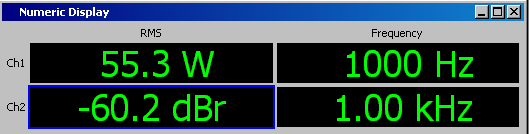

Diaphonie à puissance nominale sous 8 ohms et à 1khz, entrée aux 1, tone defeat.

Sansui AU-7700
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée aux 1, tone defeat.

Sansui AU-7700

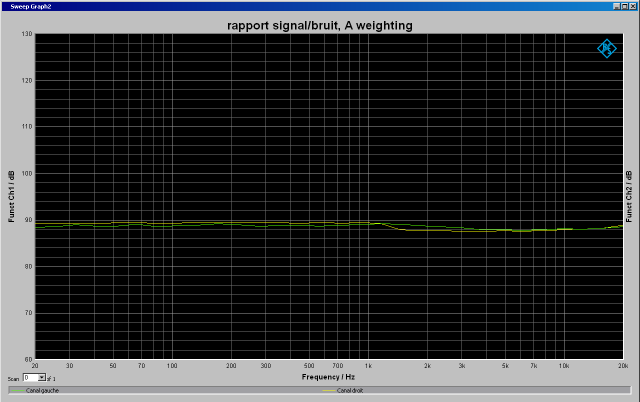

Rapport signal bruit sous 8 ohms (40w à 1khz) entrée aux 1, tone defeat, pondération A.

Sansui AU-7700

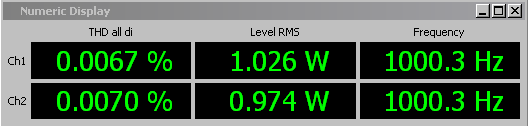

Distorsion relevée à 2x1w sous 8 ohms, entrée phono 1, tone defeat.

Sansui AU-7700

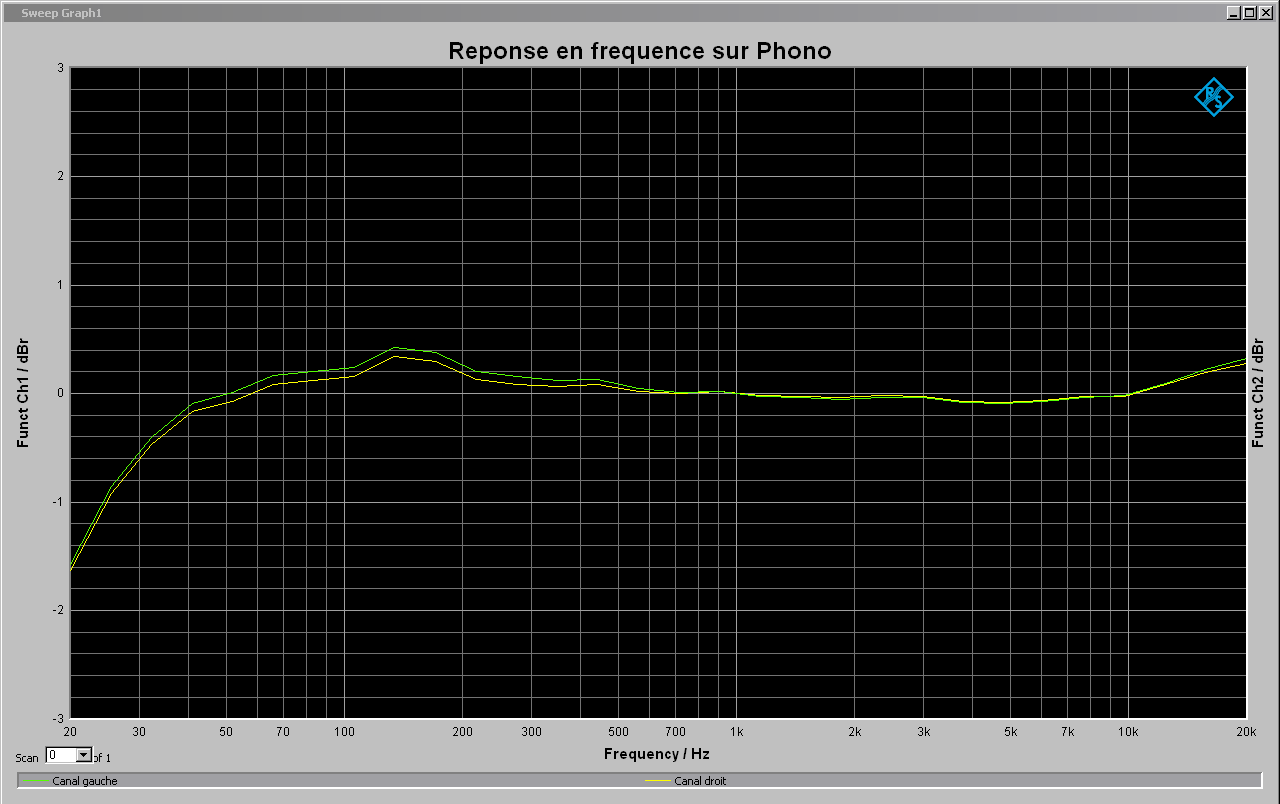

Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono 1, tone defeat.

Sansui AU-7700
Rapport signal bruit sous 8 ohms (40w à 1khz) entrée phono 1, tone defeat, pondération A.

Sansui AU-7700
Sansui AU-7700
Sansui AU-7700
Sansui AU-7700

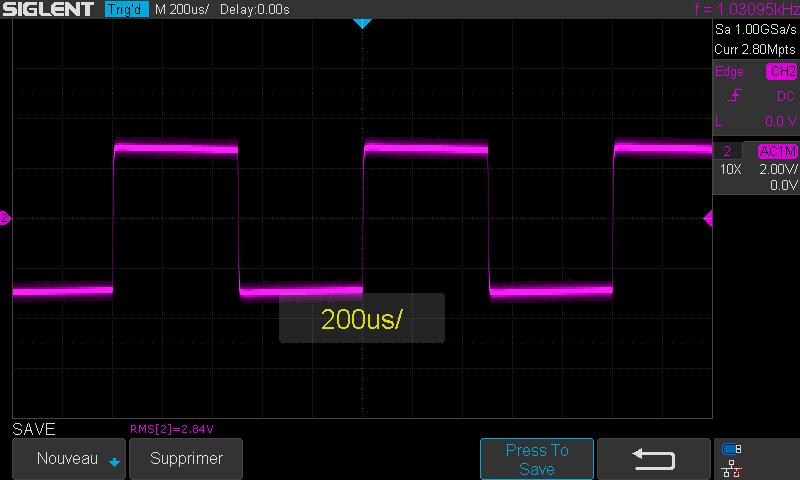

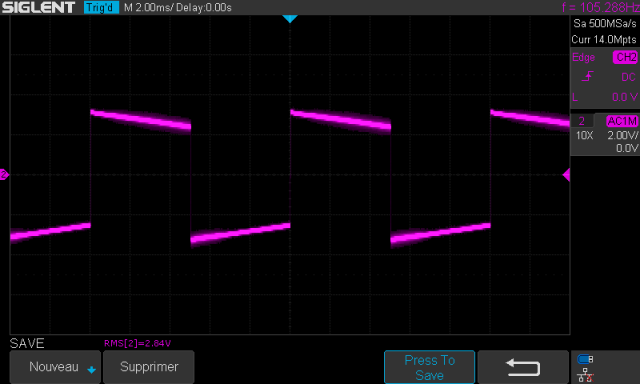

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée Aux 1.
