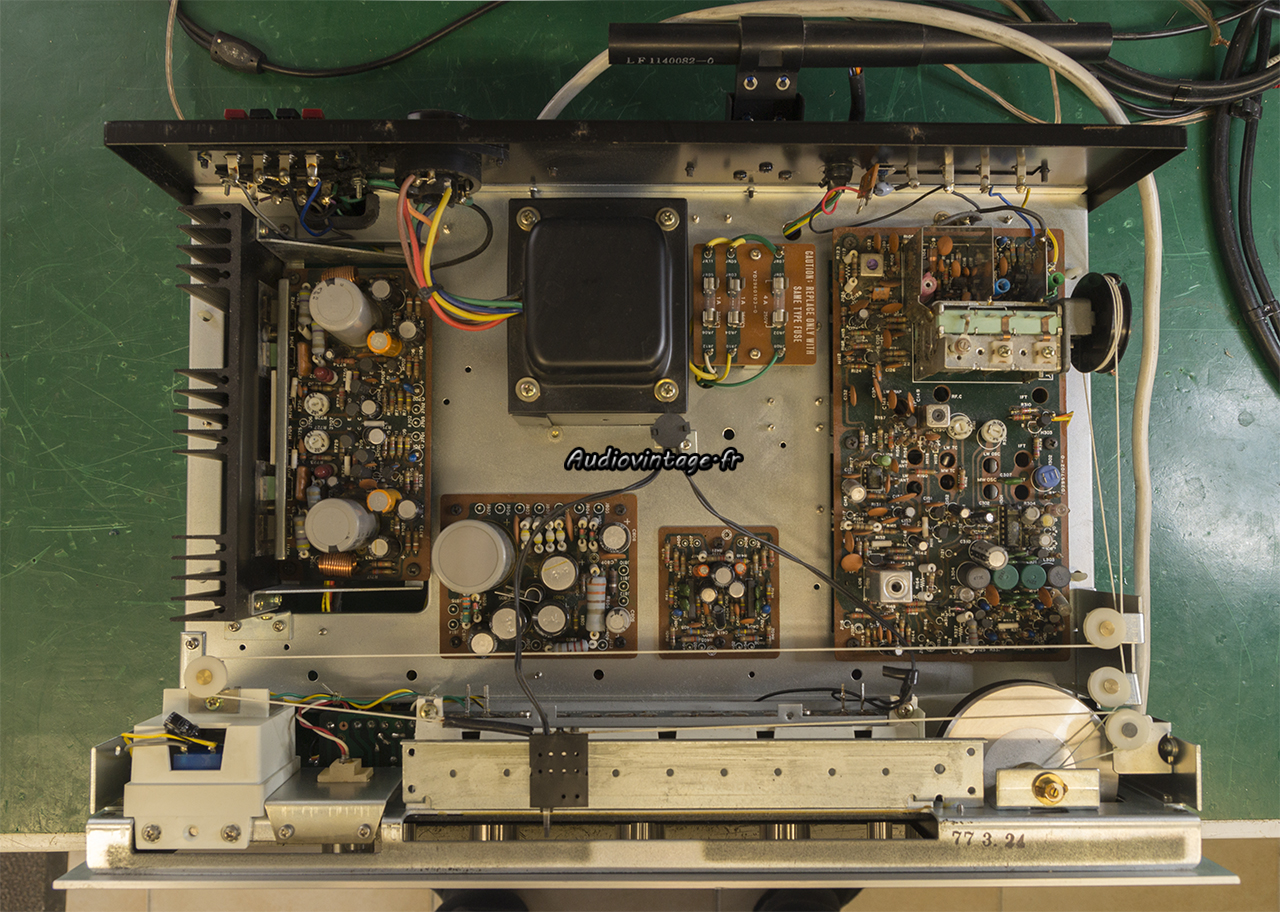

Un très bel exemplaire de ce petit receiver Marantz 2215BL accueilli à l’atelier pour une révision complète ou presque.

Marantz 2215BL
Marantz 2215BL

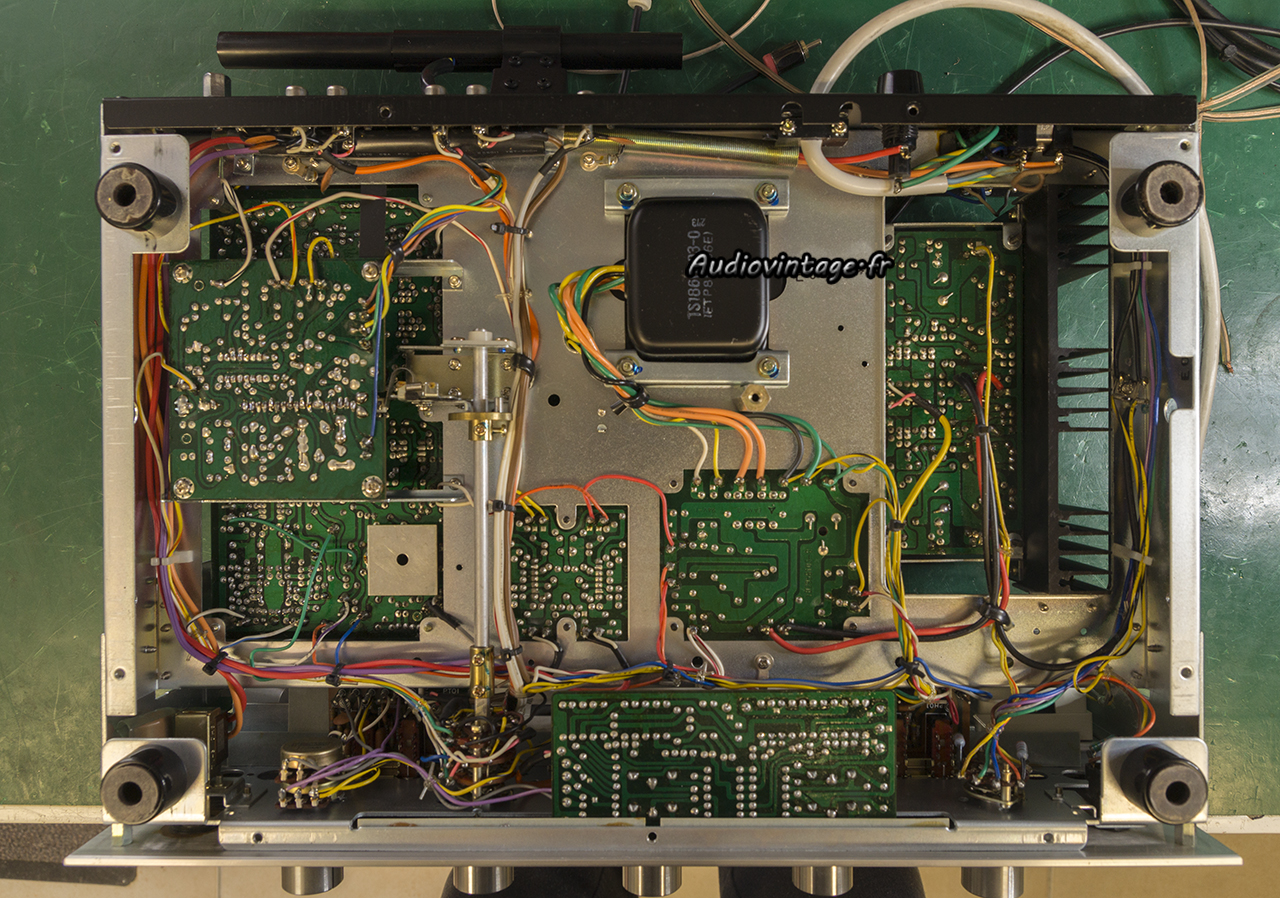

Quelques mauvais contacts dans les commandes, une ampoule HS, pas de gros défaut au premier abord. Il va avoir droit à une bonne révision dans le but de le fiabiliser et d’en tirer le meilleur.

Marantz 2215BL

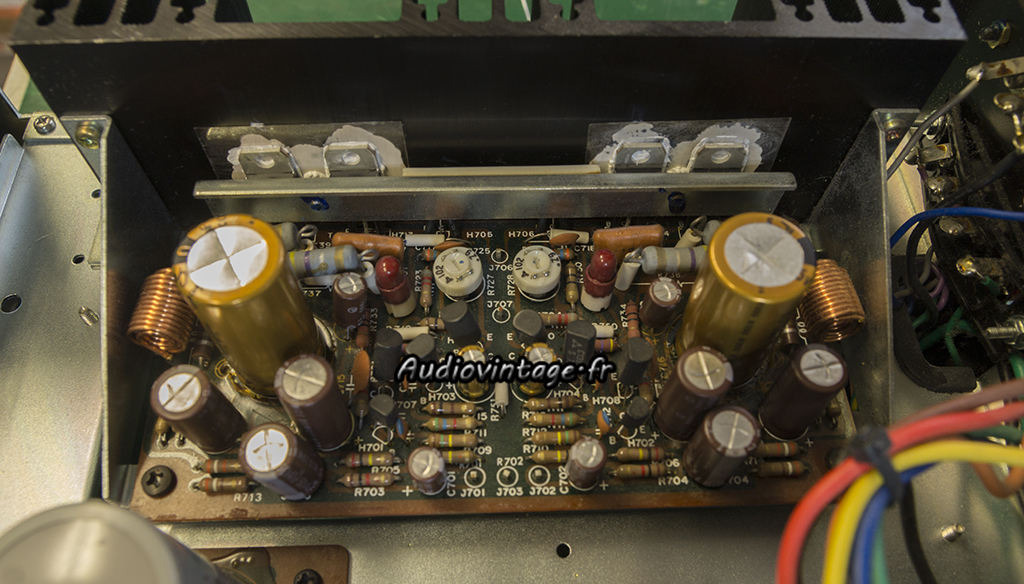

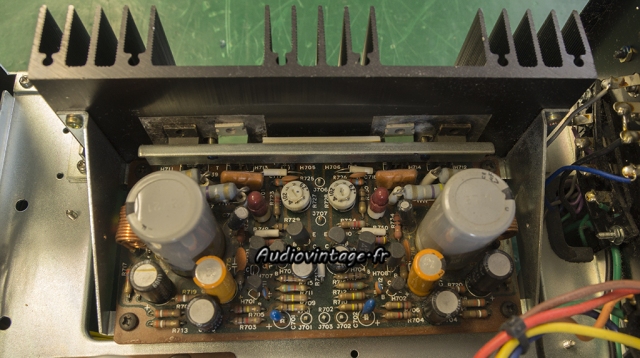

Le circuit d’amplification.
Ce modèle à une faiblesse au niveau des transistors de puissances qui ont tendance à lâcher aléatoirement.

Marantz 2215BL
Tous les condensateurs chimiques sont remplacés. Les transistors de puissances laissent place à des références un peu plus costaudes, les graisses sont changées pour favoriser un bon refroidissement.
Quelques soudures sont refaites par sécurité.

Marantz 2215BL

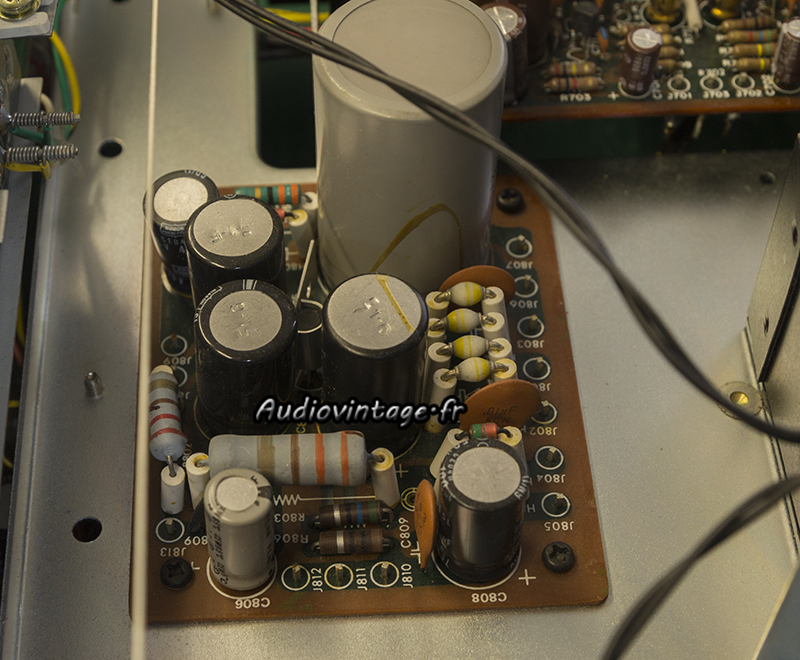

Le circuit d’alimentation.

Marantz 2215BL

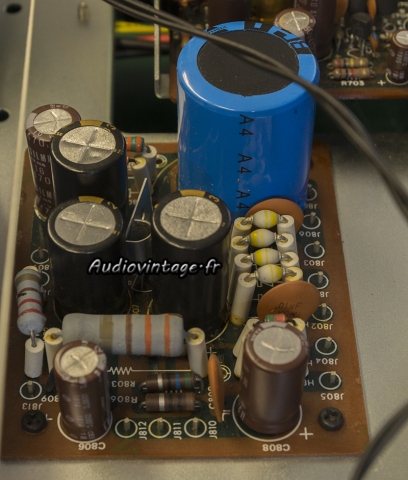

Tous les condensateurs chimiques sont remplacés, soudures refaites.

Marantz 2215BL

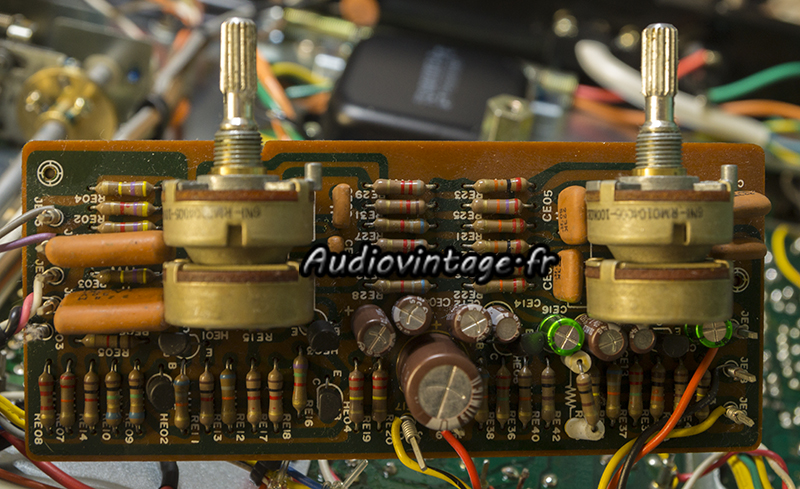

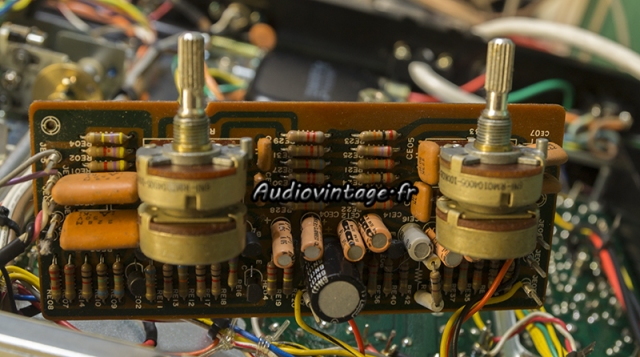

Le circuit de tonalité.

Marantz 2215BL
Ici encore, condensateurs chimiques neufs.

Marantz 2215BL
Les commandes sont nettoyées, l’éclairage revu et les courant de repos réglés.
L’appareil va passer au banc de mesure Rohde & Schwarz UPV pour sa partie audio et le tuner FM va être contrôlé et ajusté si nécessaire.
Sur demande du propriétaire, l’étage phono n’est pas révisé, car il ne sera pas utilisé.

Je commence par la section Tuner:

Marantz 2215BL

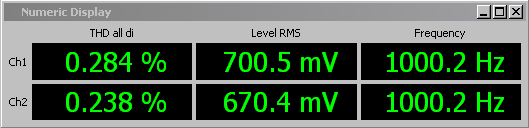

Distorsion relevée en FM Mono, 70dBµV, 98Mhz, avant réglage.

Marantz 2215BL
Distorsion relevée en FM Mono, 70dBµV, 98Mhz, après réglage. Petit gain, mais gain quand même 🙂

Marantz 2215BL

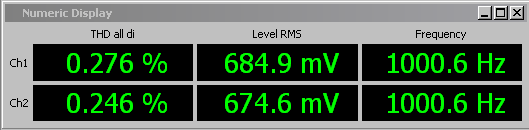

La distorsion relevée en FM Stéréo (70dBµV, 98Mhz), suit la même progression.

Marantz 2215BL

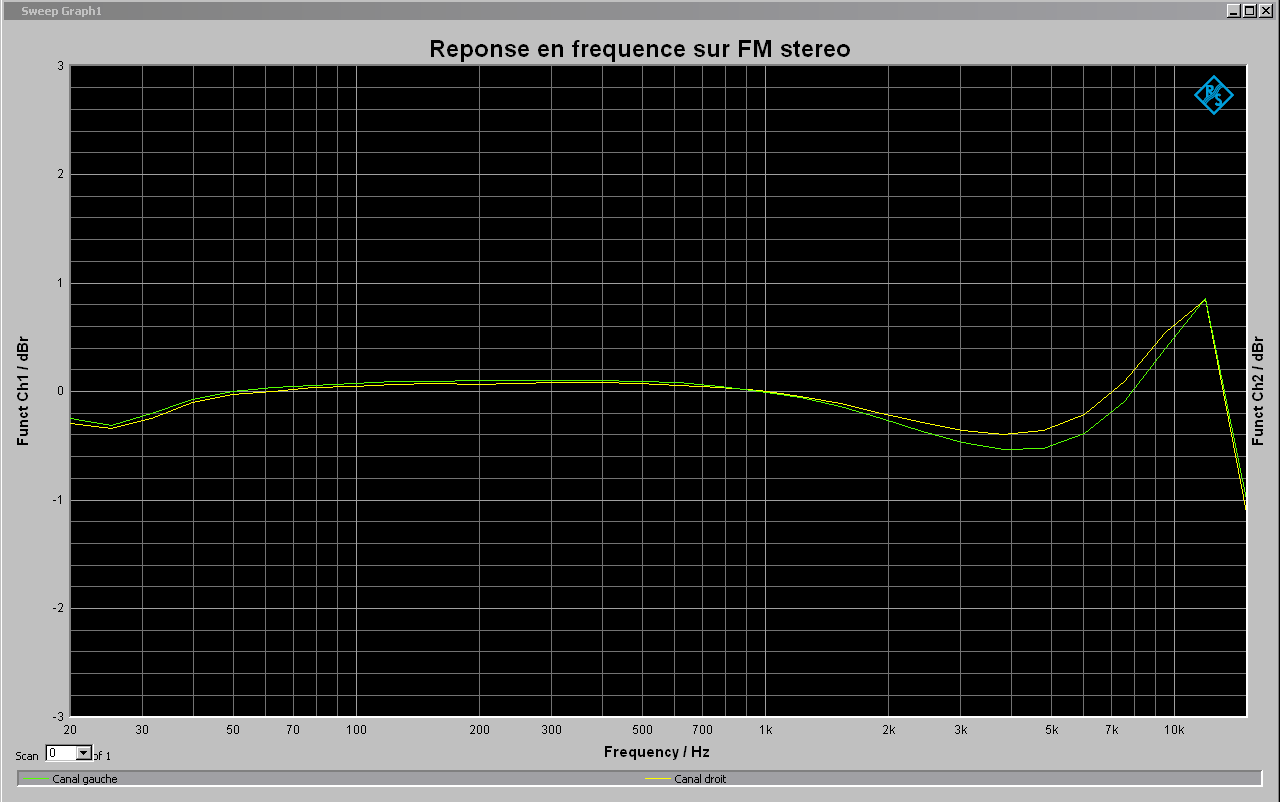

Réponse en fréquence en FM Stéréo, 70dBµV, 98MHZ. Petit pic dans les hautes fréquences en lien avec la gamme du tuner, rien d’inquiétant.

Marantz 2215BL

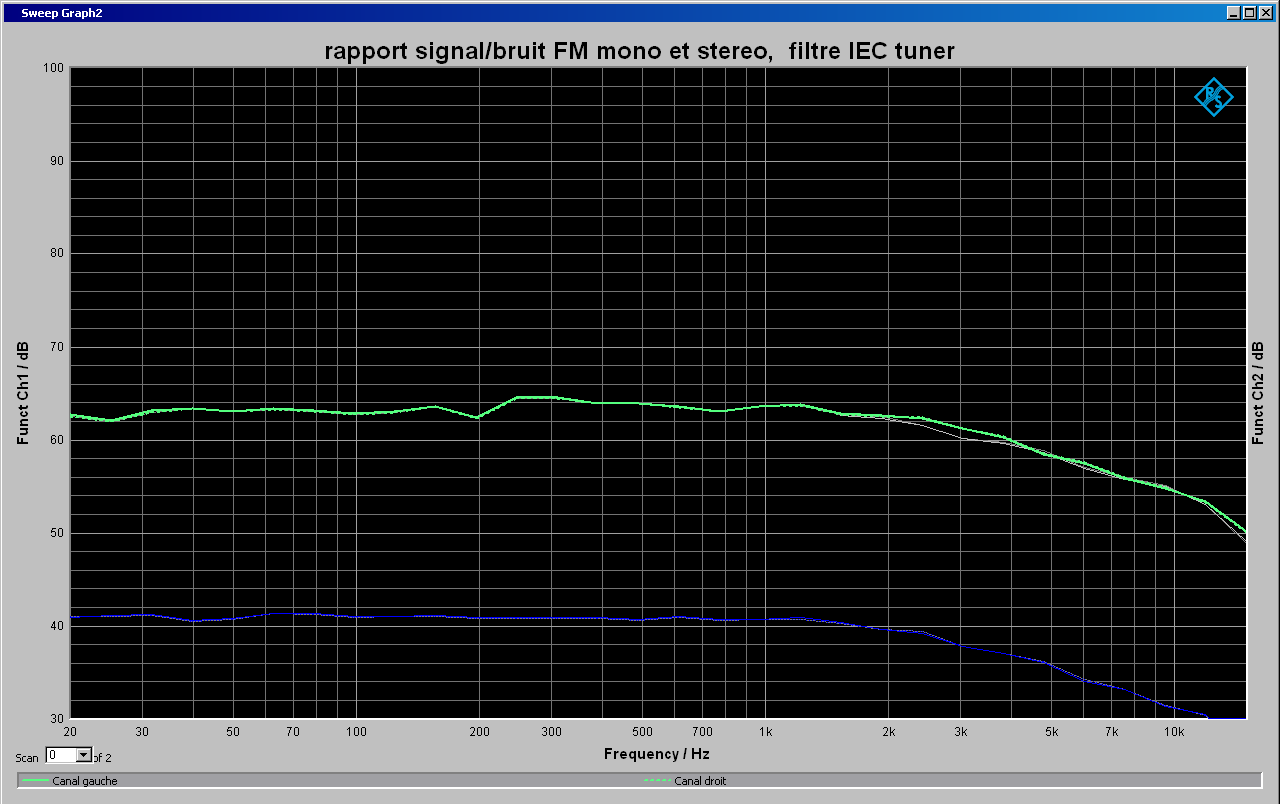

Rapport signal bruit en FM mono et FM stéréo, 70dB%V, 98Mhz, sortie Tape 1v environ.

Marantz 2215BL
Marantz 2215BL

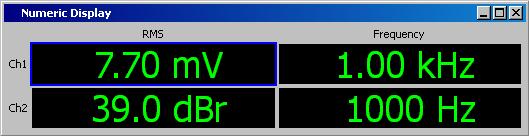

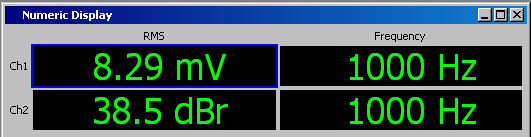

Séparation stéréo à 70dBµV, 98Mhz. Un “micro” gain après réglage.

Les mesures “ampli/preampli” :

Marantz 2215BL

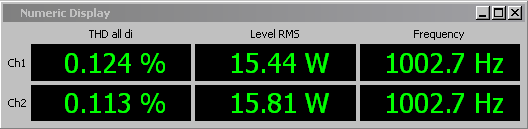

Distorsion à puissance nominale sous 8 ohms, entrée aux.

Marantz 2215BL

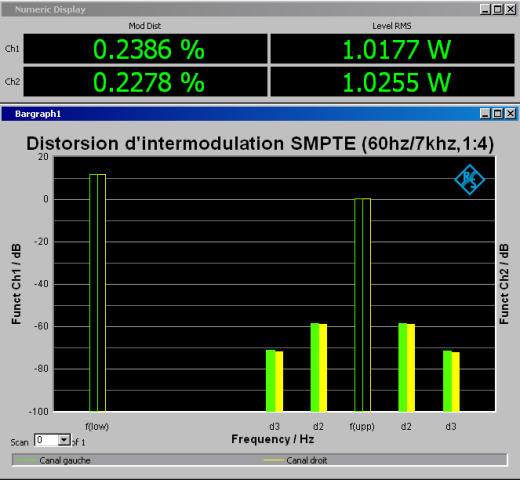

Distorsion d’Intermodulation relevée à 2x1w sous 8 ohms, entrée aux.

Marantz 2215BL

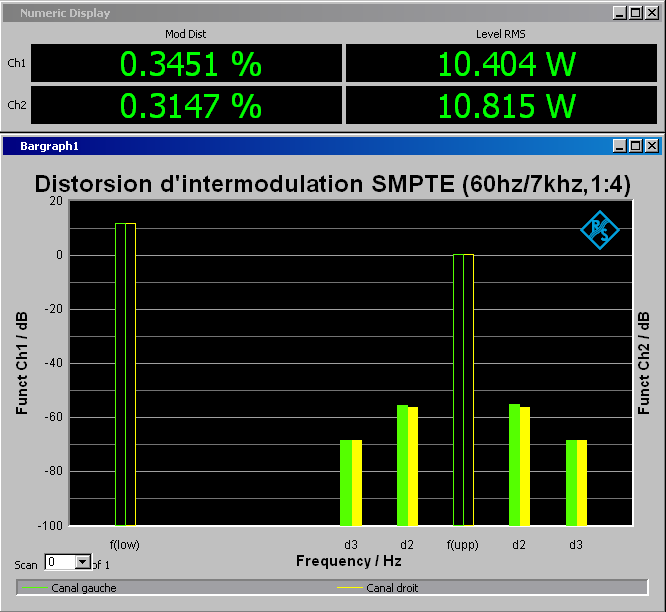

Distorsion d’Intermodulation relevée à 2x10w sous 8 ohms, entrée aux.

Marantz 2215BL

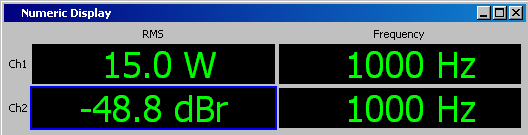

Diaphonie à puissance nominale sous 8 ohms et à 1khz, entrée aux.

Marantz 2215BL
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée aux.

Marantz 2215BL
Rapport signal bruit sous 8 ohms (10w à 1khz) entrée aux, pondération A.

Marantz 2215BL

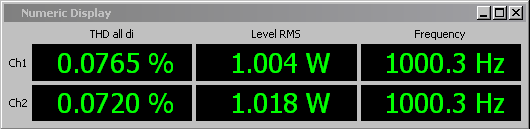

Distorsion relevée à 2x1w sous 8 ohms, entrée phono.

Marantz 2215BL
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono.

Marantz 2215BL
Rapport signal bruit sous 8 ohms (10w à 1khz) entrée phono, pondération A.

Marantz 2215BL
Marantz 2215BL
Marantz 2215BL
Marantz 2215BL

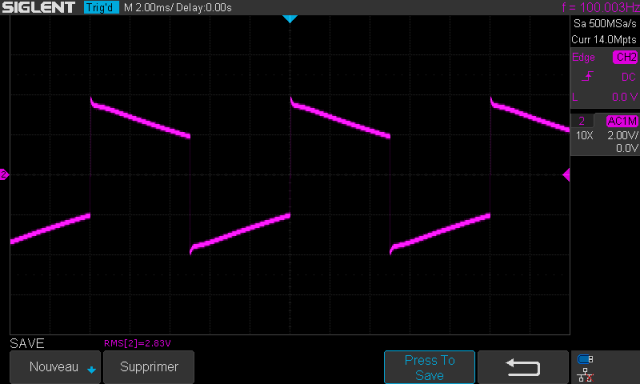

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.

Marantz 2215BL
Connectique.

Et si vous faisiez réparer et/ou réviser votre Marantz ?
Audiovintage : réparation et révision de vos appareils !

2 réflexions sur « Marantz 2215BL »

  1. klingsporn

    Bonjour. Je détiens un amplificateur marantz model 4240 reseiver depuis plus 5 ans. Je ne m’ en suis jamais servi parce que je ne comprends absolument rien aux divers pannes qu’il peut avoir, mais aussi parce que le cordon d’ alimentation n’ a pas de réceptacle terre. La personne qui me la légué ma assuré qu’il fonctionne mais qu’au bout d’ un moment il surchauffe et que le son s’ arrêt du coté gauche ou droit je ne me souviens plus trop. Tout ceci pour vous dires que je souhaiterai vivement le voir en état de marche parfaite que ce soit pour son coté électronique mais aussi physiquement parce qu’il lui manque 2 boutons de façade. Après multiples visites sur certains site il apparais que mal grès l’ époque il reste intéressant de le faire restauré. Mais ou et a qui ? et surtout
    en fonction du cout cela le vaut t’il ?

  2. Audiovintage Auteur de l’article

    Bonjour,
    Il est impossible de vous dire quel sera le coût de la restauration de cet appareil. C’est un quadriphonique, cela sera forcément plus onéreux qu’un modèle stéréo.
    D’autre part, s’il manque des boutons en façade, ce n’est pas bon signe sur sa bonne utilisation et conservation au fil des années…
    Bref, s’agit t’il d’une quasi épave ou d’un appareil ayant besoin d’une grosse révision ? Pour le juger il faut l’avoir en main un très long moment.
    D’autre part, restaurer cet appareil n’aura d’intérêt que dans le cas ou vous le garderez longtemps dans le but d’une utilisation régulière. Si l’objectif est de le revendre rapidement avec une possible plus-value, il vaut mieux oublier.
    Pour finir, je ne comprend pas le “souci” que vous avez avec la prise de Terre. S’il n’y en a pas et que vous ne souhaitez pas prendre votre bain avec ce gros appareil dans vos bras connecté au secteur et en route, cela devrait bien se passer 🙂

    Cordialement, Thierry.
