Ces « petits » pioneer et leurs afficheurs fluo ont toujours beaucoup de succès, mais il n’y a pas de miracle, ils ont des soucis comme les autres…

Pioneer SA-608

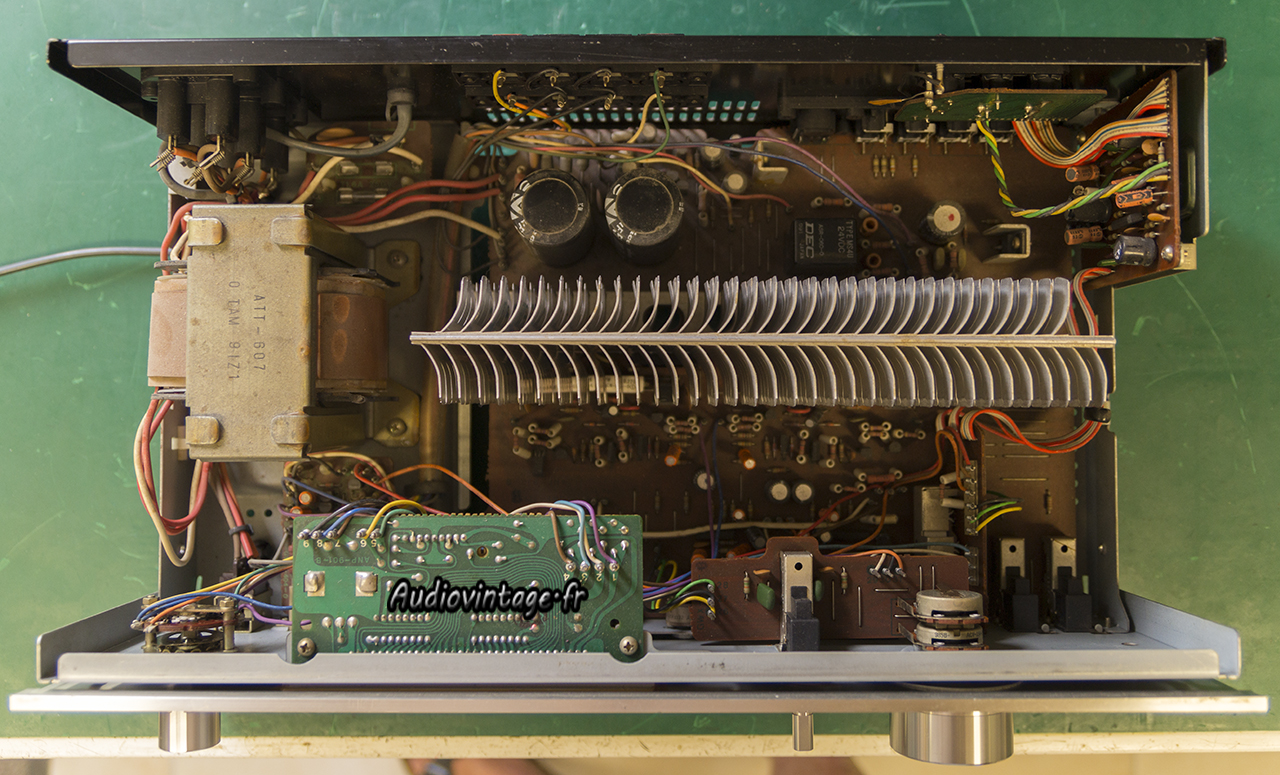

L’appareil s’allume, le relais clique mais l’afficheur s’éclaire faiblement, et pas de son en sortie.
Toute cette série souffre habituellement de soudures en mauvais état, et celui-ci ne déroge pas à la règle., une tension s’écroule pour cause de mauvais contact.
Je vais en profiter pour lui redonne un peu de sa jeunesse envolée…

Pioneer SA-608

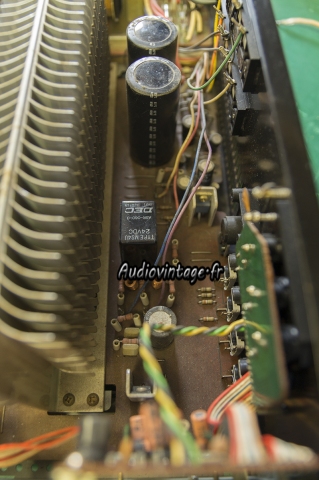

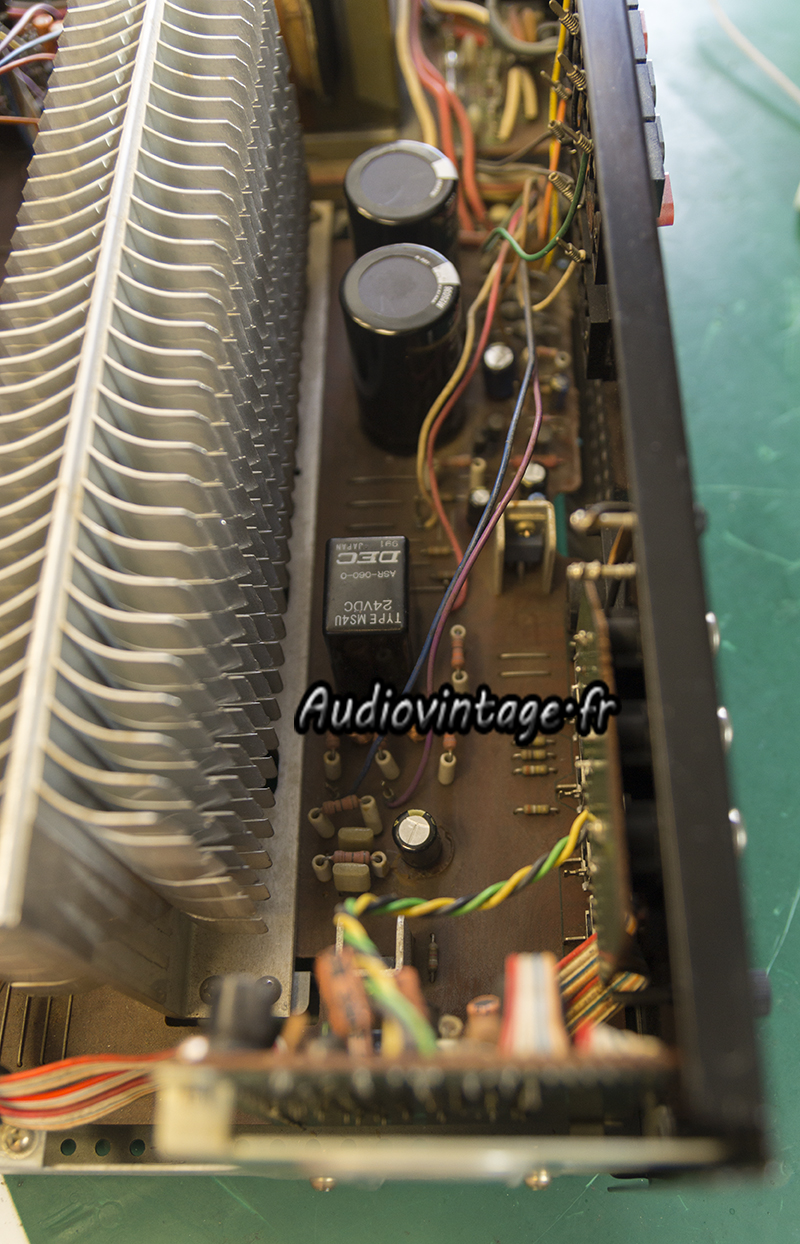

Derrière le radiateur, la section alimentation et protection.

Pioneer SA-608

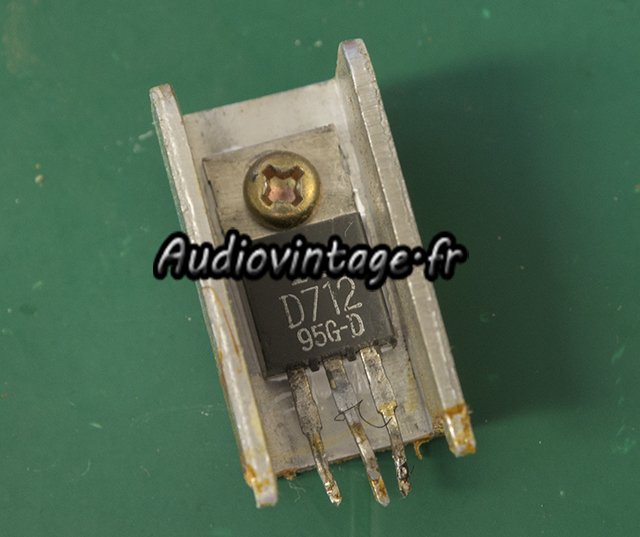

Les transistors ballast sont démontés, nettoyés, testés et remontés avec de la graisse fraîche.

Pioneer SA-608

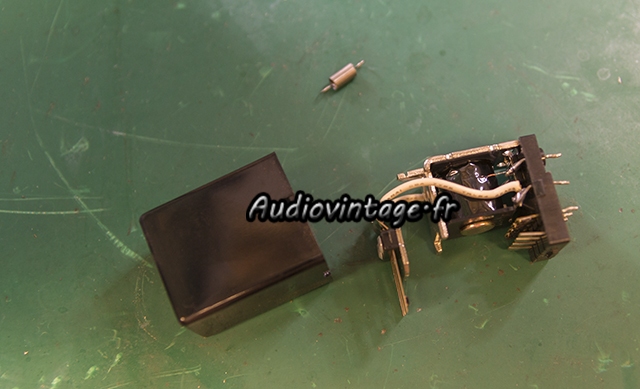

Le relais est également nettoyé.

Pioneer SA-608
On remonte le tout avec des condensateurs chimiques neufs.

Pioneer SA-608

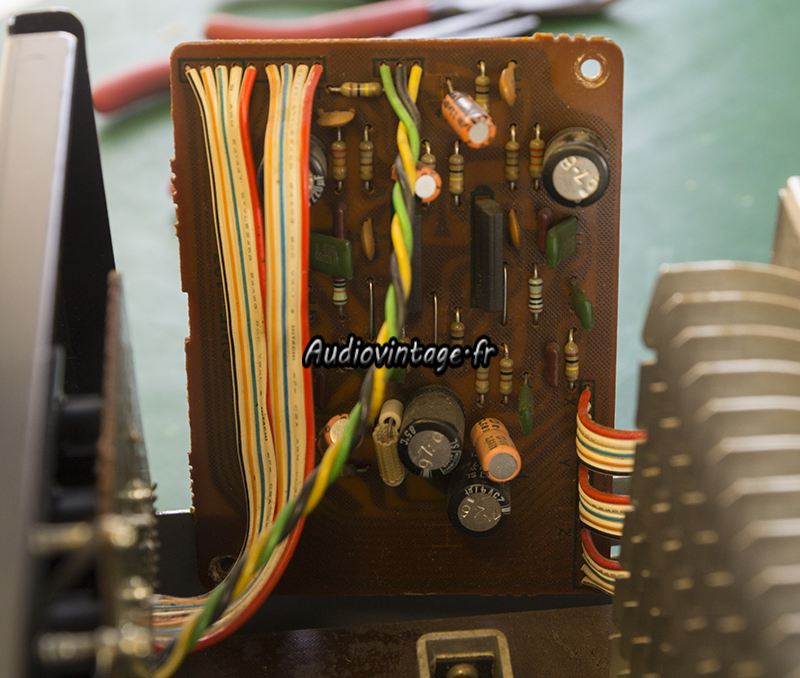

Sur le côté de l’appareil, le petit circuit phono

Pioneer SA-608

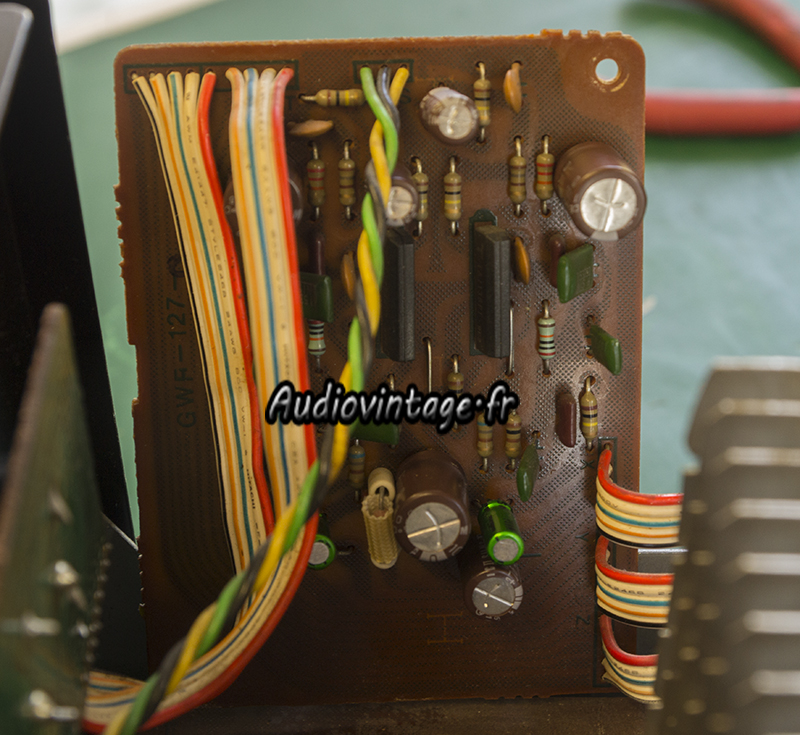

Condensateurs chimiques neufs.

Pioneer SA-608

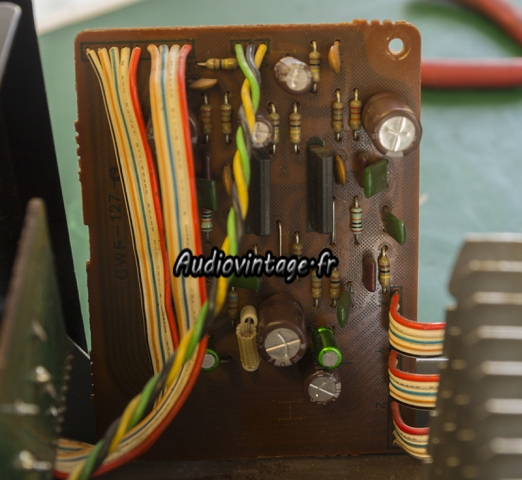

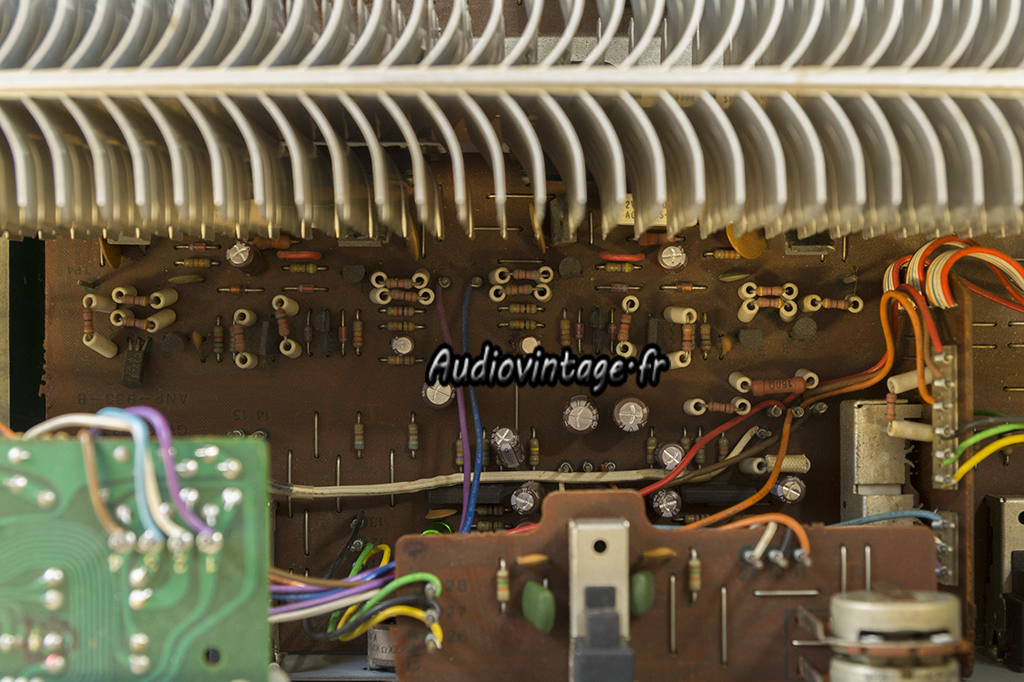

Devant le radiateur, les sections préampli et driver.

Pioneer SA-608

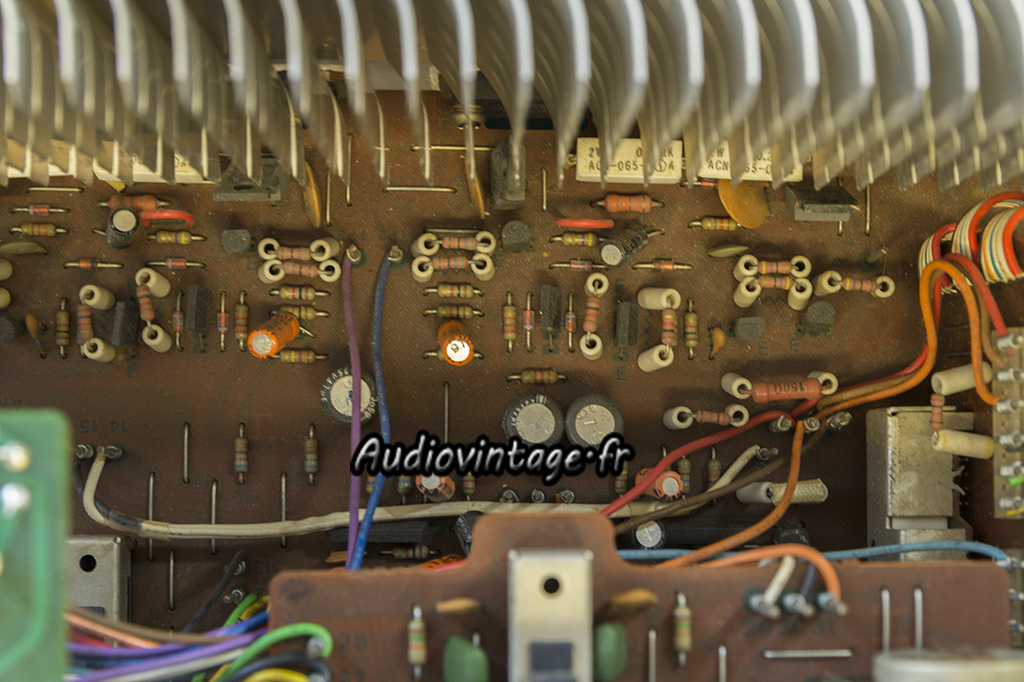

Tous les chimiques sont neufs, ainsi que deux transistors.

Pioneer SA-608

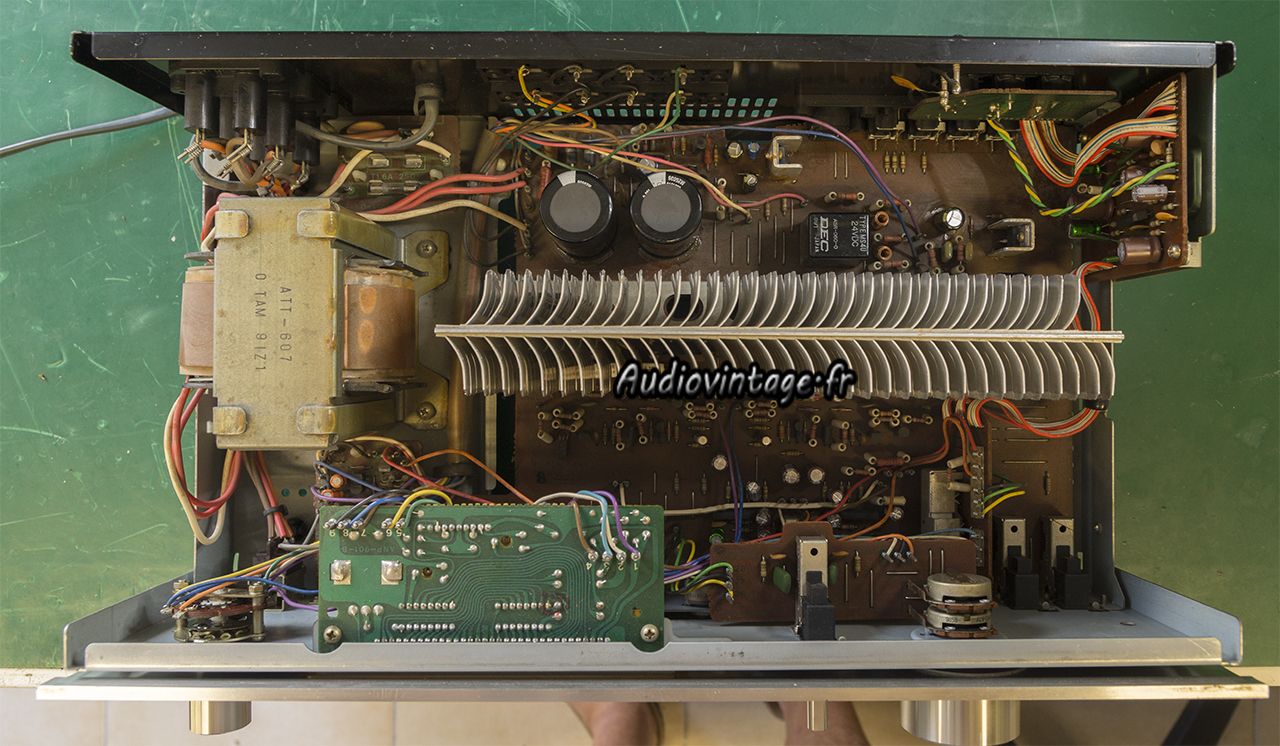

Le circuit principal a été observé à la loupe et lumière puissante. Toutes les soudures louches ont été refaites. Les commandes ont été nettoyées. Les courants de repos et offset sont contrôlés.

Pioneer SA-608

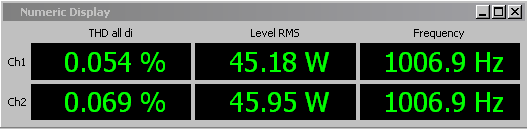

Distorsion à puissance nominale sous 8 ohms, entrée aux.

Pioneer SA-608
Réponse en fréquence sous 8 ohms (1w à 1khz), entrée aux, tone-defeat.

Pioneer SA-608
Rapport signal/bruit sous 8 ohms (30w à 1khz), entrée aux, tone-defeat, pondération A.

Pioneer SA-608

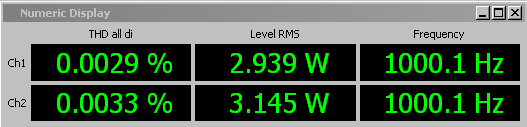

Distorsion à 2x3w sous 8 ohms, entrée phono.

Pioneer SA-608

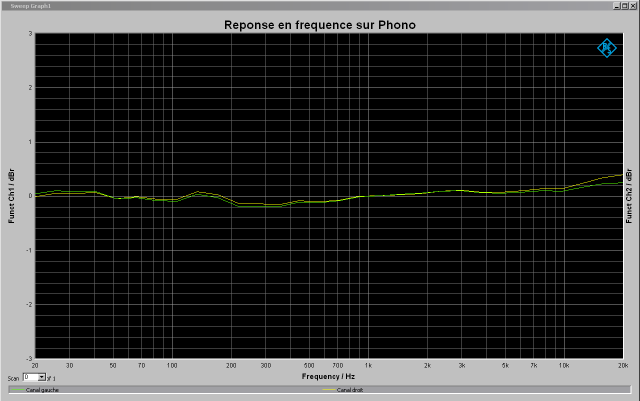

Réponse en fréquence sous 8 ohms (1w à 1khz), entrée phono, tone-defeat.

Pioneer SA-608
Rapport signal/bruit sous 8 ohms (30w à 1khz), entrée phono, tone-defeat, pondération A.

Pioneer SA-608
Pioneer SA-608
Pioneer SA-608
Pioneer SA-608
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Tout ça à environ 1w en sortie sous 8 ohms.

Pioneer SA-608

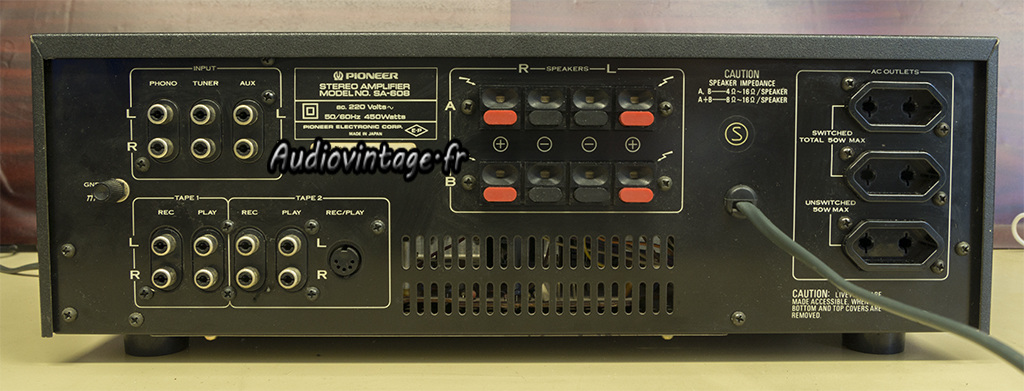

Connectique.
