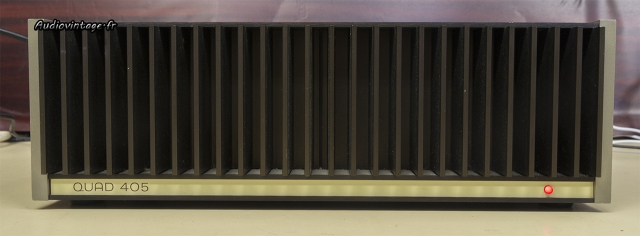

Le Quad 405, qui ne le connait pas ! Un appareil décliné en de multiples “variations” sans compter les innombrables modifications plus ou moins hasardeuses proposées pour « améliorer » ce bloc de puissance…

Quad 405

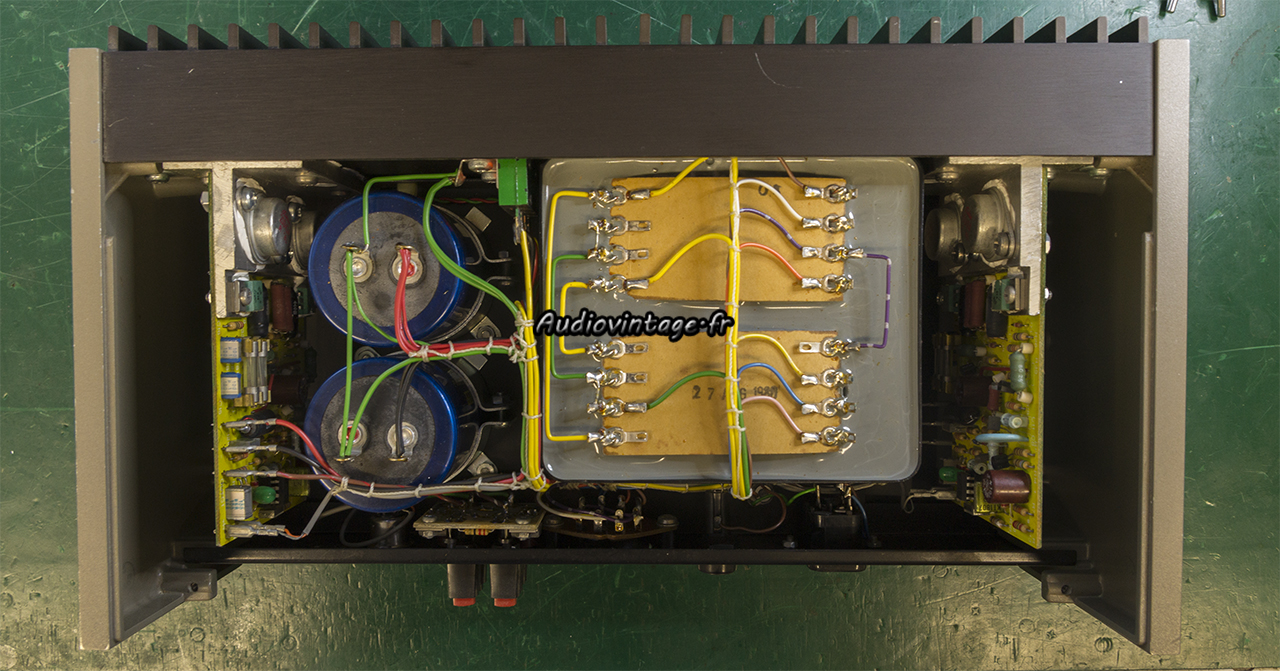

J’ai de la chance, celui-ci est dans son état d’origine, pas de bricolage, pas de suppression de machins ou d’ajouts de trucs, bref, un vrai Quad 405 🙂

Quad 405

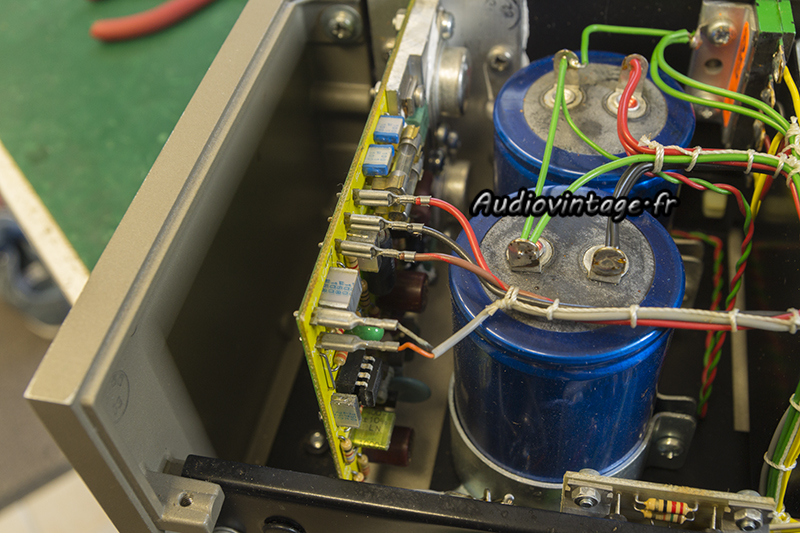

Bien sûr, les condensateurs « canettes » ont commencé à gonfler. Ce n’est que le début, la phase suivante et « l’explosion » avec déversement de l’électrolyte dans l’appareil.
Révision complète à faire.

Quad 405

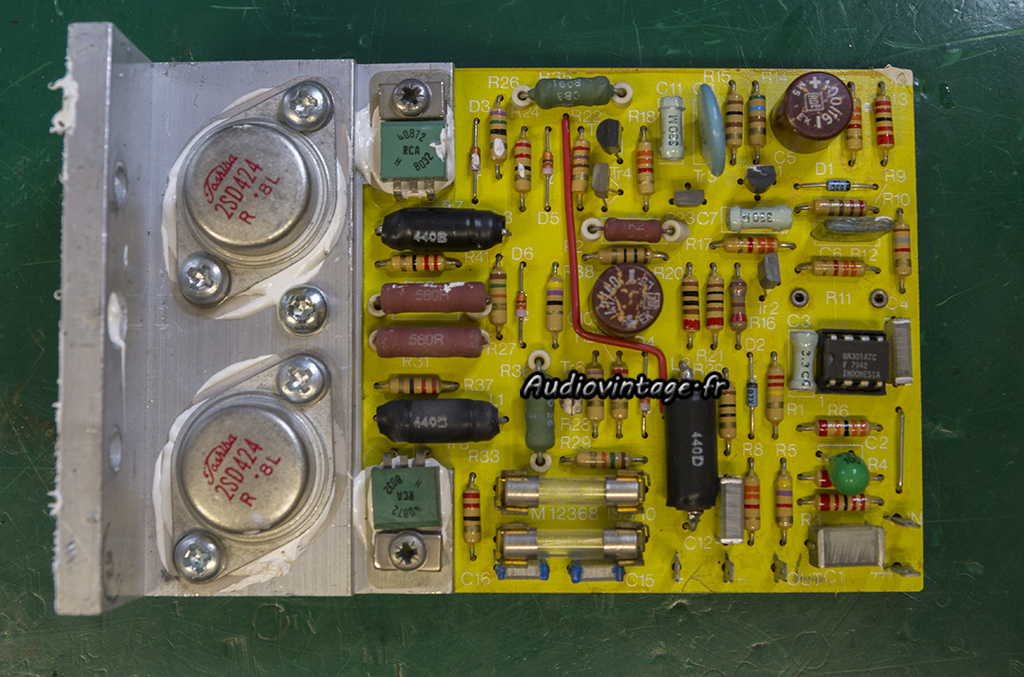

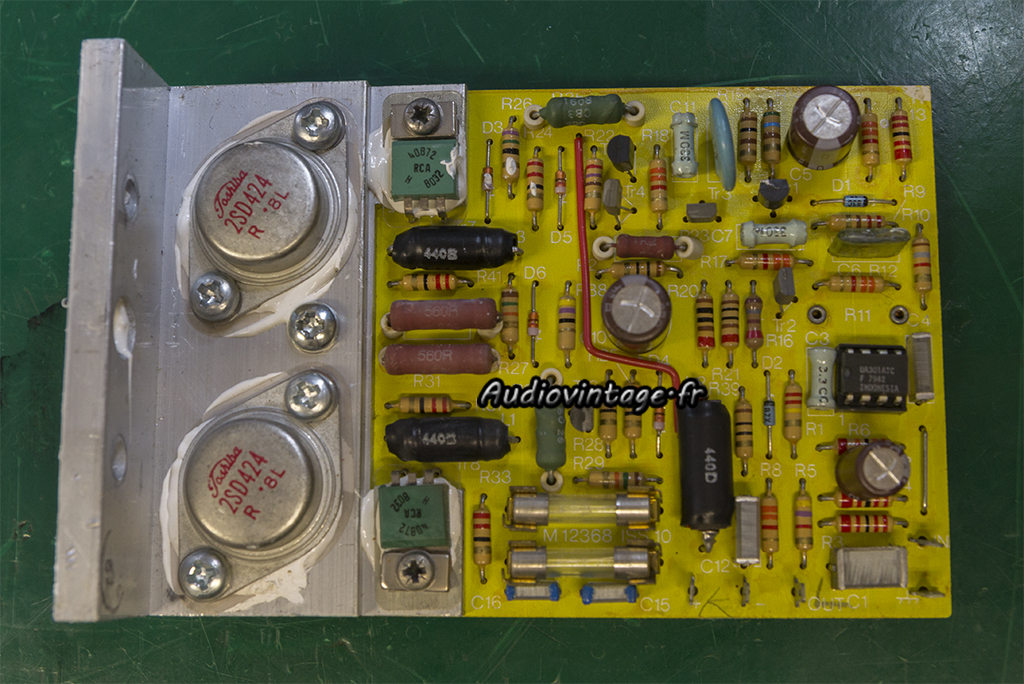

Voici un des deux circuits d’amplification.
Les deux condensateurs chimiques ROE (couleur bordeaux) ne répondent plus à la mesure une fois dessouder.

Quad 405
Les chimiques sont remplacés, y compris le tantale goutte.
Des soudures sont refaites par sécurité ainsi que quelques autres « petits trucs » que je garde pour moi.
Le second canal reçoit bien évidemment les mêmes soins, sur celui-ci l’un des condensateurs ROE répond encore à la mesure, miracle !

Quad 405

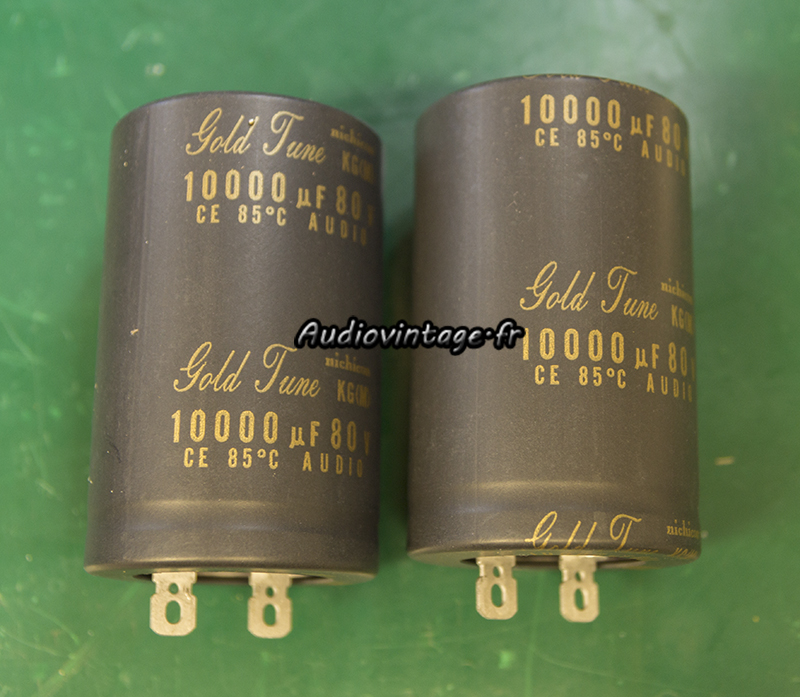

Pour les condensateurs de filtrage d’alimentation, je ne vais pas y aller par quatre chemins, avec l’utilisation de très bons Nichicon KG.

Quad 405

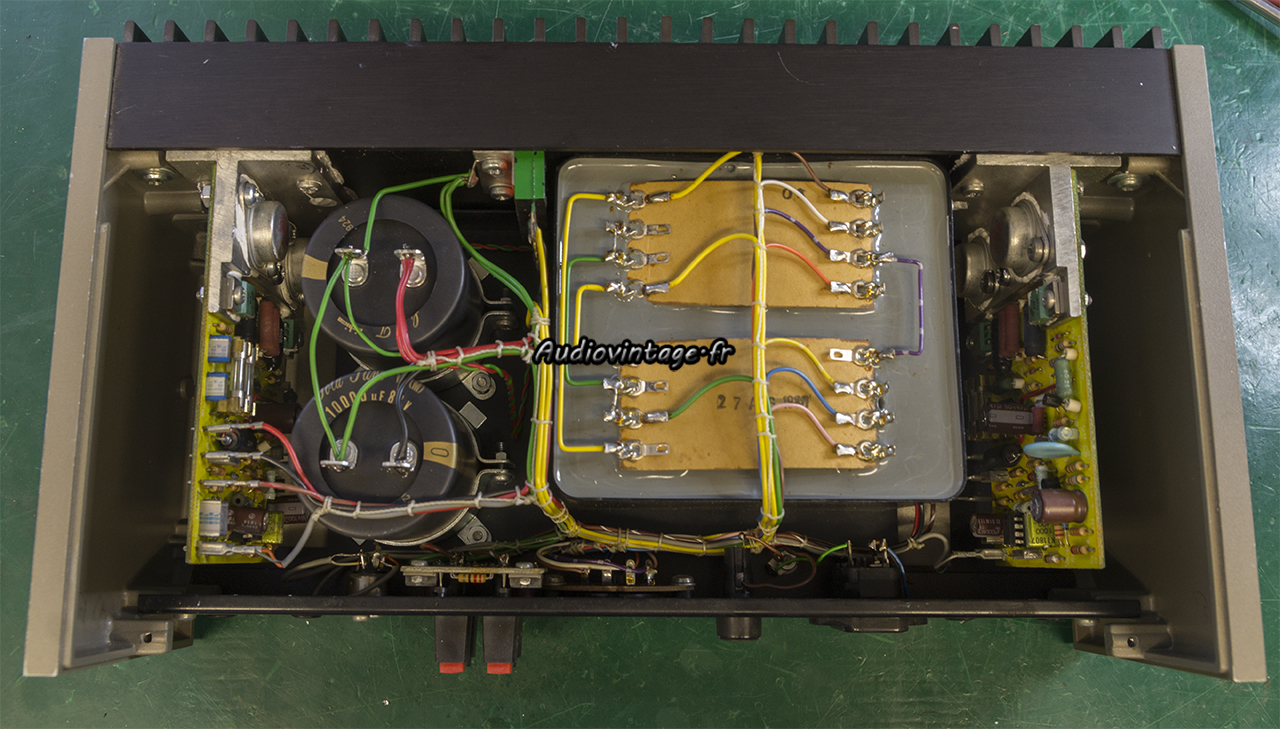

Le tout est monté et vérifié. Aucun réglage à faire sur un Quad 405.

Quad 405

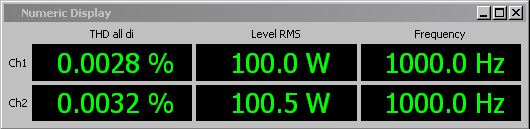

Distorsion à puissance nominale sous 8 ohms.

Quad 405

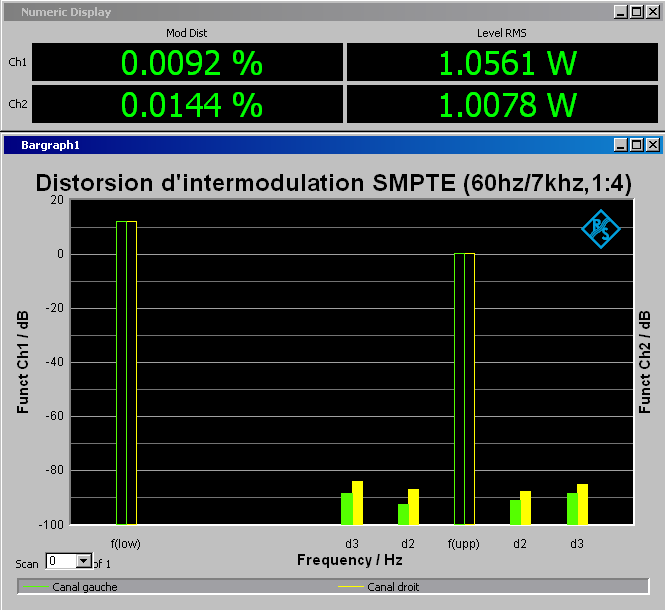

Distorsion d’intermodulation à 2x1w sous 8 ohms.

Quad 405

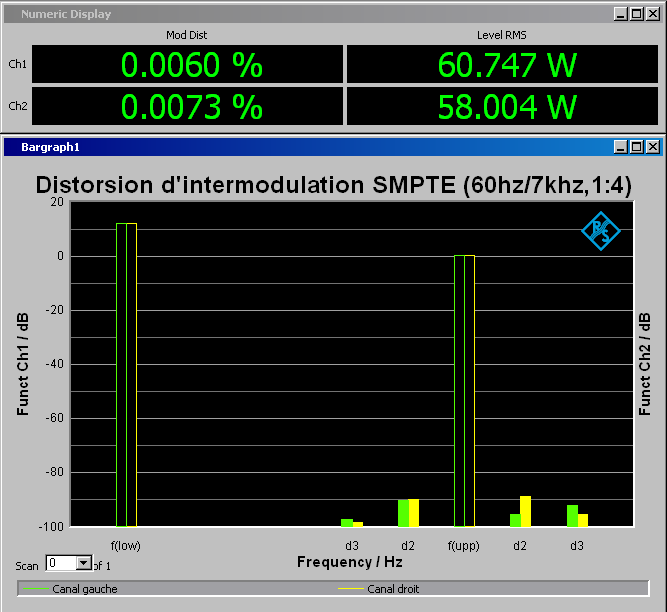

Distorsion d’intermodulation à 2x60w sous 8 ohms.

Quad 405
Diaphonie à puissance nominale sous 8 ohms.

Quad 405

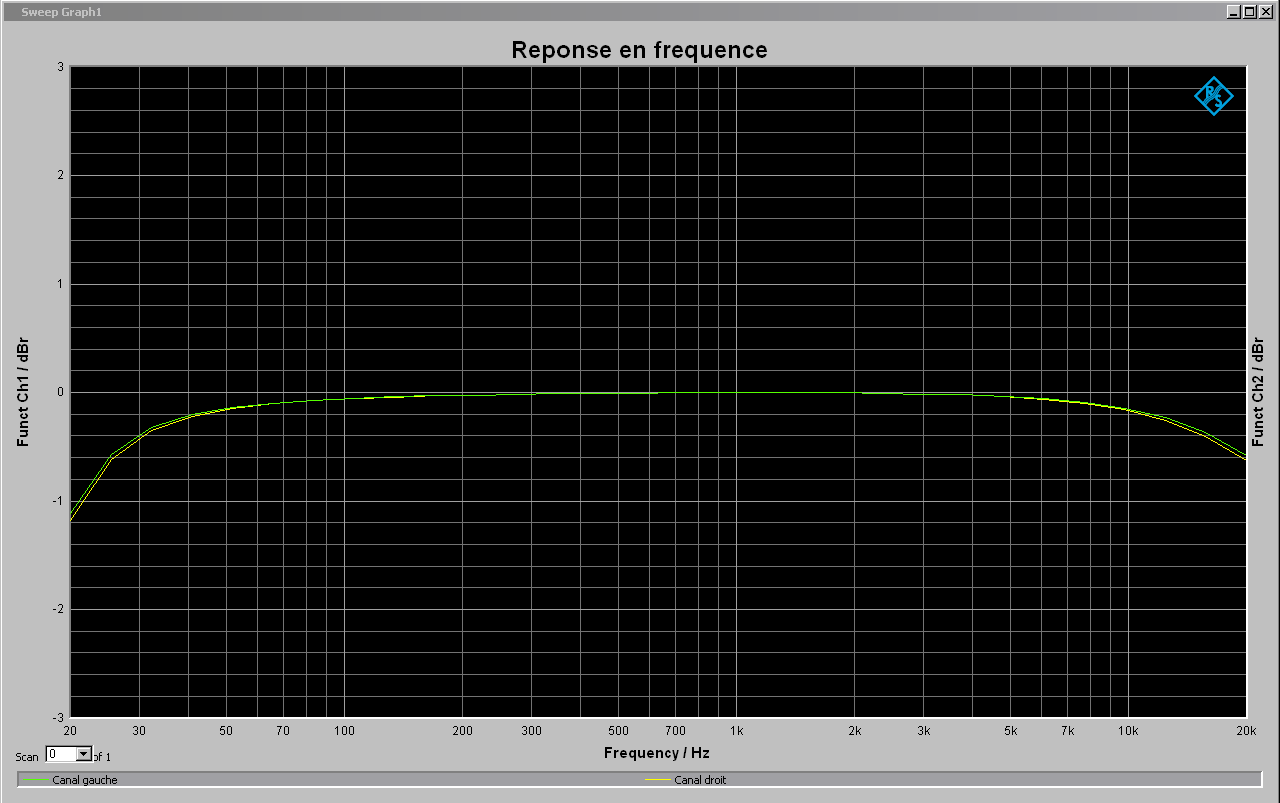

Réponse en fréquence sous 8 ohms, 1w à 1khz.

Quad 405
Rapport signal bruit sous 8 ohms (60w à 1khz).

Quad 405
Quad 405
Quad 405
Quad 405

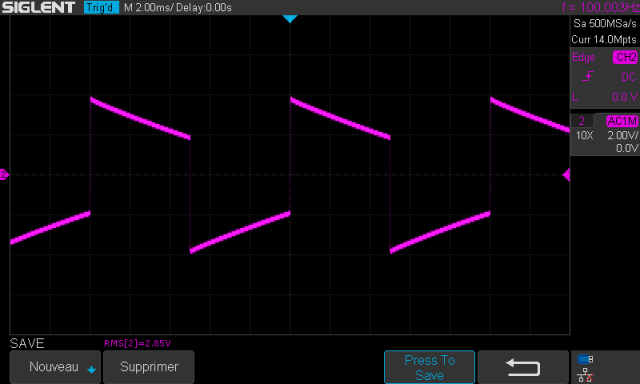

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.

Quad 405

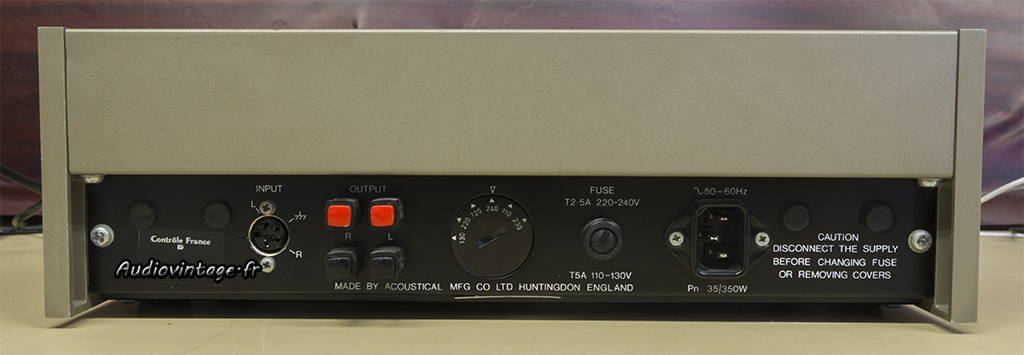

Connectique.
