Studer A68

Studer A68 : le nécessaire et rien d'autre.
Le nouveau propriétaire de ce Studer A68 n’a pu, hélas, en profiter bien longtemps, le fusible général ayant sauté lors d’une écoute.

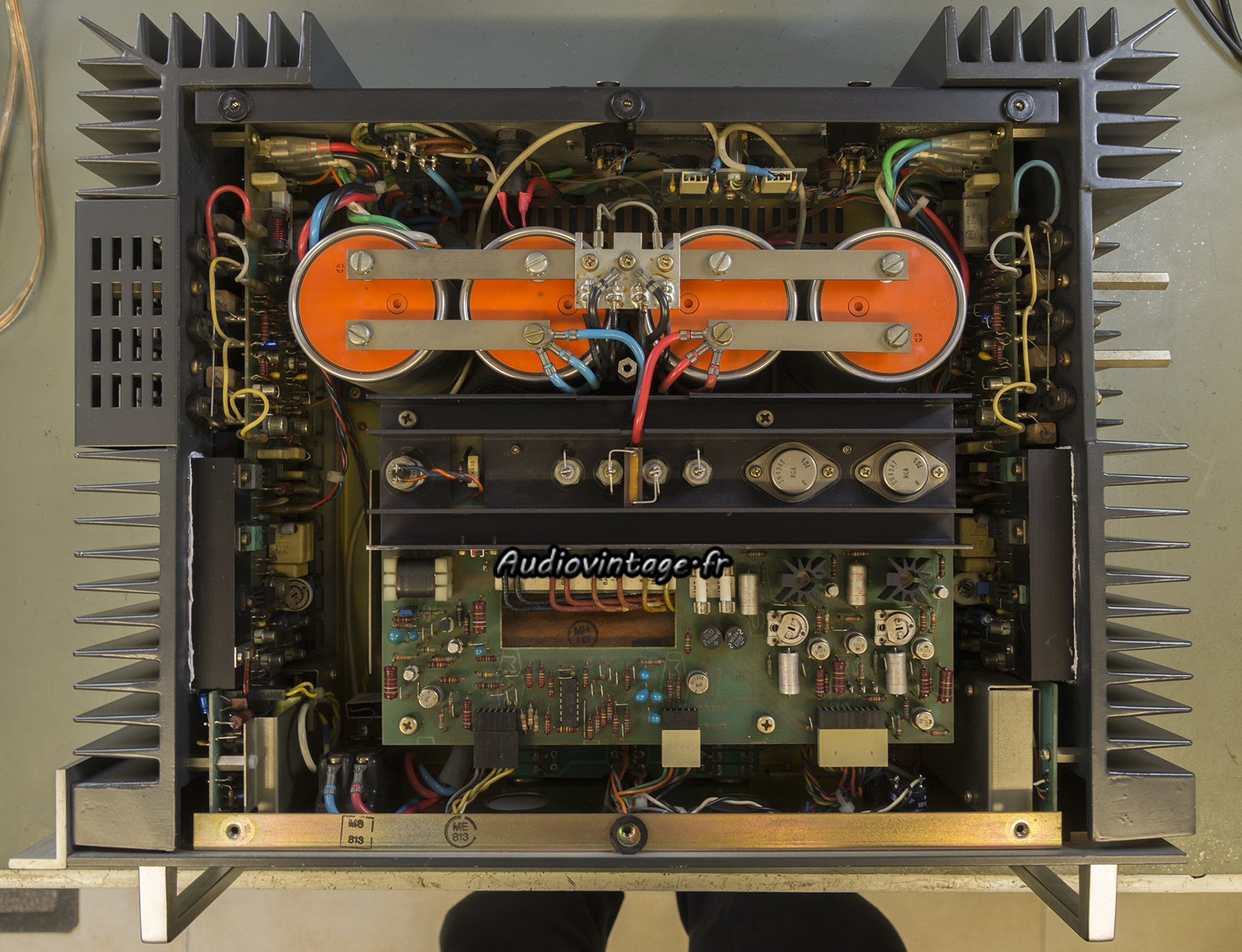

Studer A68 : à son arrivée.
L’appareil est sain. Certains condensateurs ont été remplacés, il y probablement peu de temps.

Studer A68 : transistors à remplacer.
Un diagnostic rapide est effectué, un transistor de puissance est HS sur le canal droit.
Ils vont tous être remplacés, et d’autre soins vont être apportés.

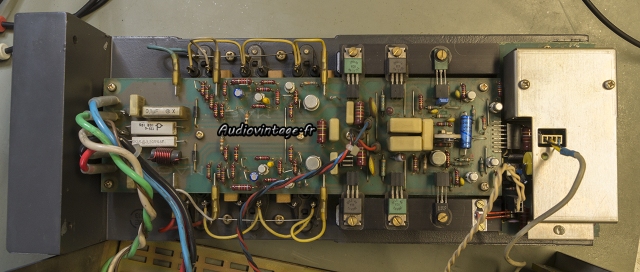

Studer A68 : démontage.
Sur cet assemblage, un circuit d’amplification et un circuit d’entrée symétrique.

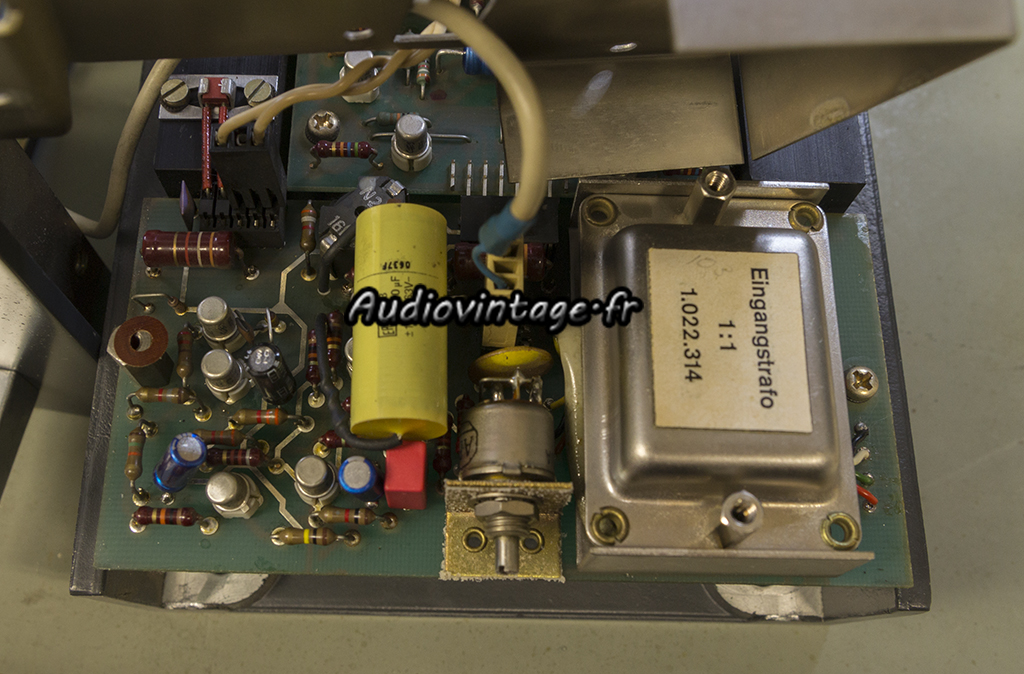

Studer A68 : circuit d'entrée symétrique.
Le circuit d’entrée a déjà été revu, je n’y toucherais donc pas.

Studer A68 : circuit démonté.
On retire tout de l’appareil.

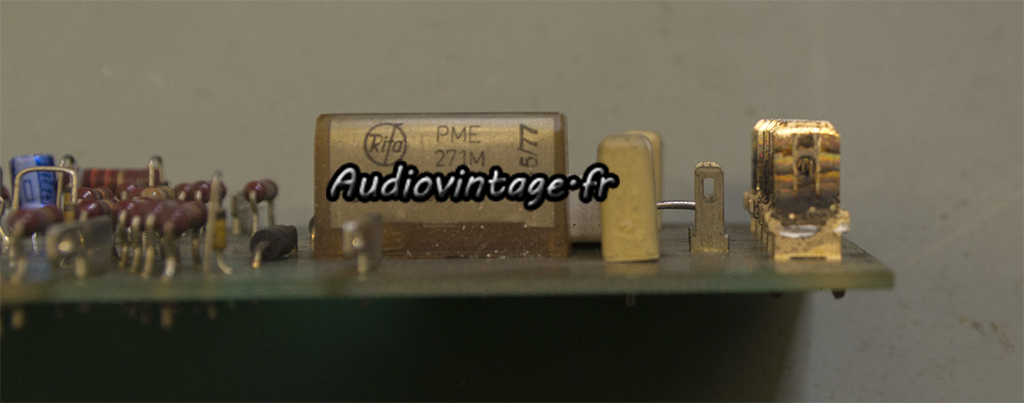

Studer A68 : connecteurs très encrassé.
Démontage et constatations. Hum…Ce ne sont pas des connecteurs bien propres…

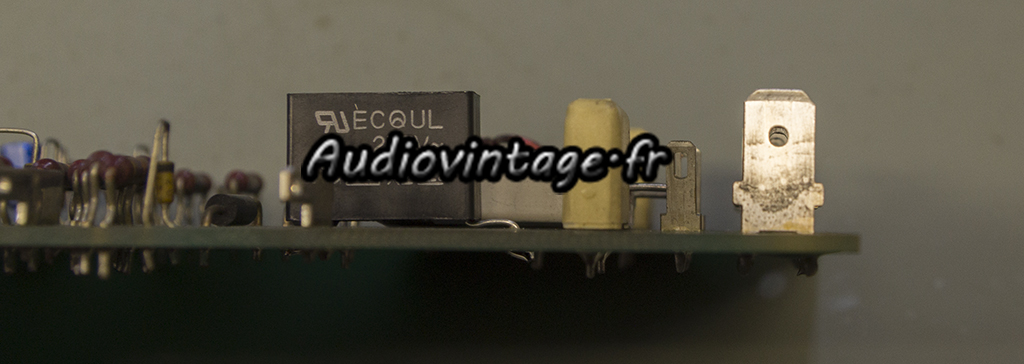

Studer A68 : connecteurs en cours de nettoyage.
En cours de nettoyage après remplacement du condensateur rifa.

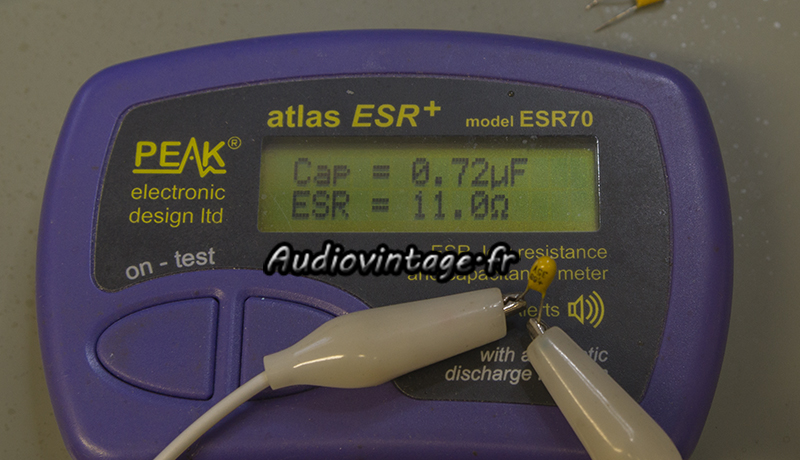

Studer A68 : capa poubelle.
Il restait quelques condensateurs tantales dans un état peu glorieux.

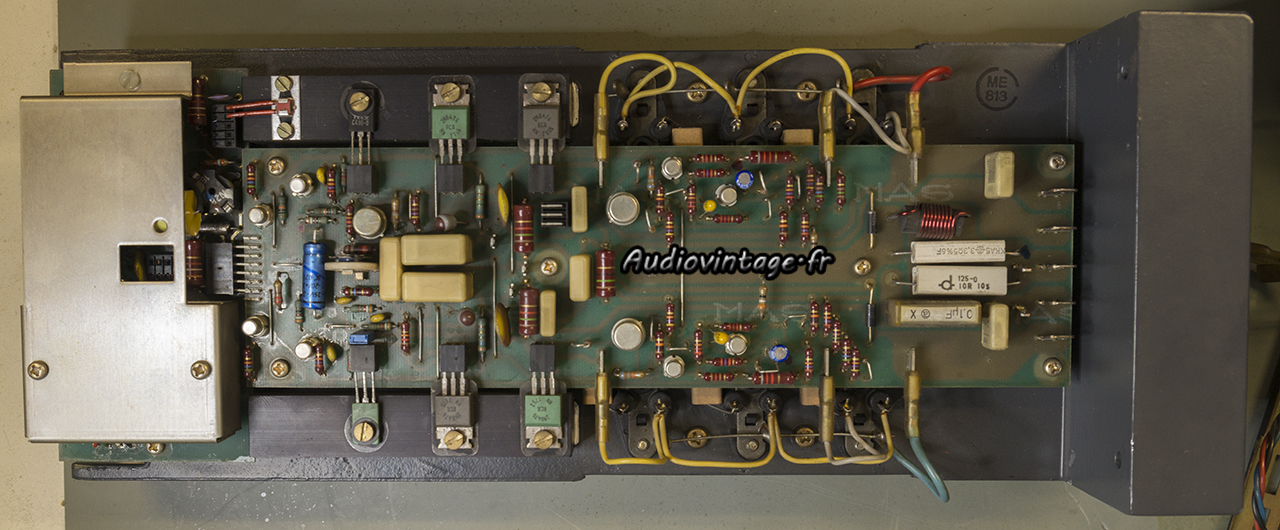

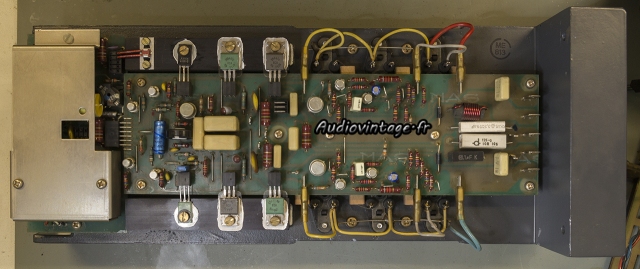

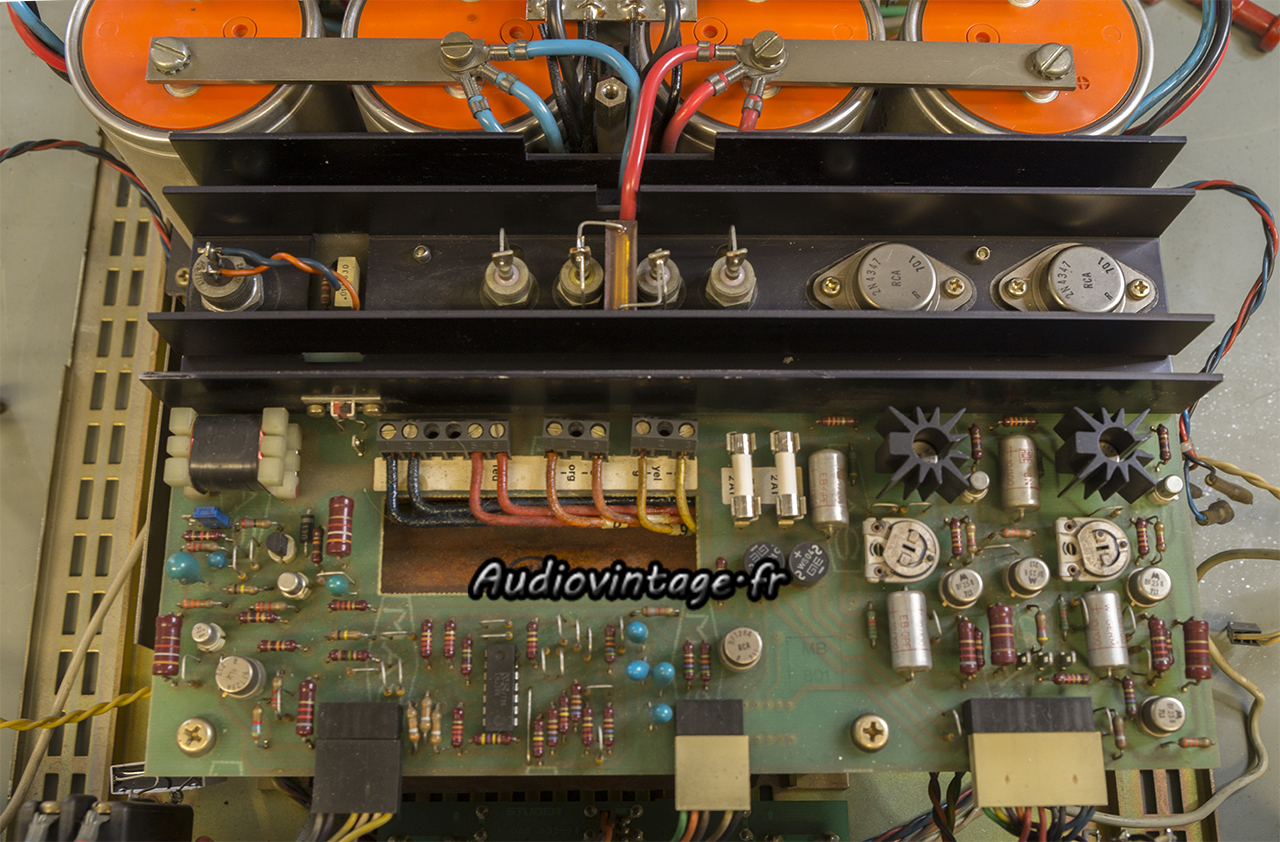

Studer A68 : circuit révisé.
Tantales remplacés, résistance ajustable de bias également, divers tests effectués.
Six transistors ont leurs pattes insérées dans des supports, il peut y avoir ici des mauvais contacts entrainant des pannes plus ou moins graves. Certains A68 n’ont plus ces supports, les pattes sont soudées directement, plus ou moins proprement. Il n’est pas nécessaire de « massacrer l’appareil ». Une désoxydation manuelle (et longue) des pattes des transistors et un bon nettoyage des supports est suffisant.

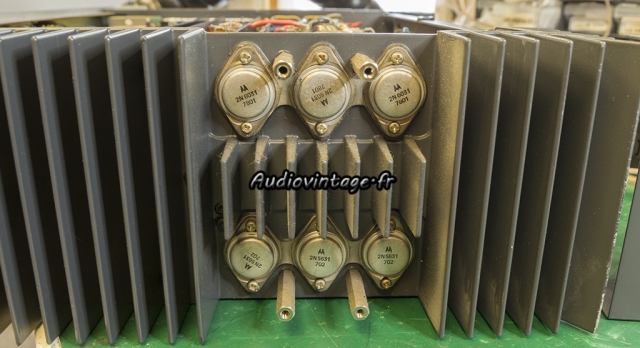

De l’autre côté, les nouveaux transistors de puissances sont montés sur des micas neufs et graisse fraîche.
Le second canal reçoit des soins identiques.

Studer A68 : circuit d'alimentation/protection à revoir.
Alimentation et protection.

Studer A68 :  "canettes" à remplacer.
Toutes les « canettes » vont être remplacées.

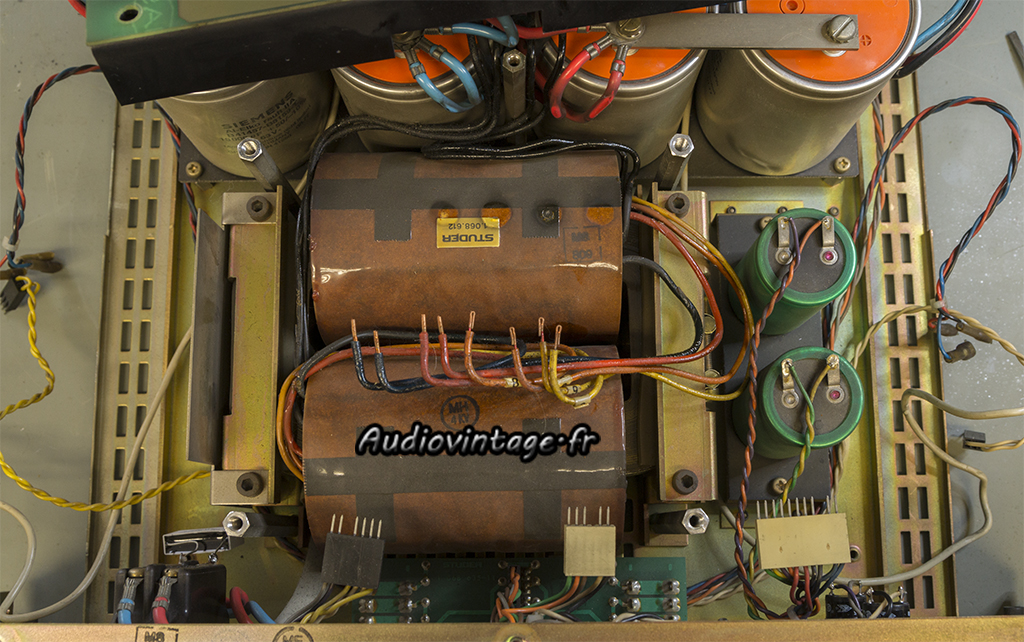

Studer A68 : gros transformateur.
Sous le circuit, un beau transformateur.

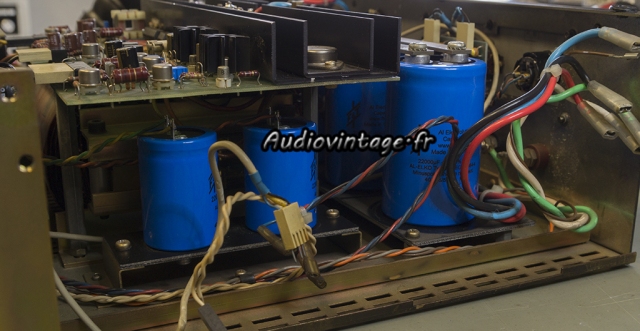

Studer A68 :  "canettes" neuves en place.
« Canettes » neuves en place.

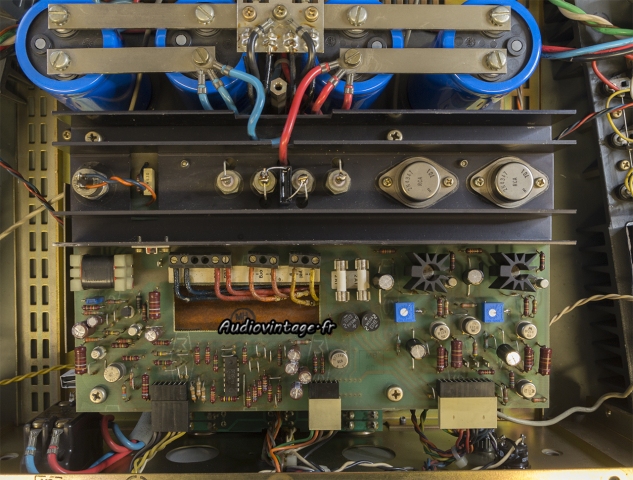

Studer A68 : alimentation/protection révisée.
Circuit révisé.

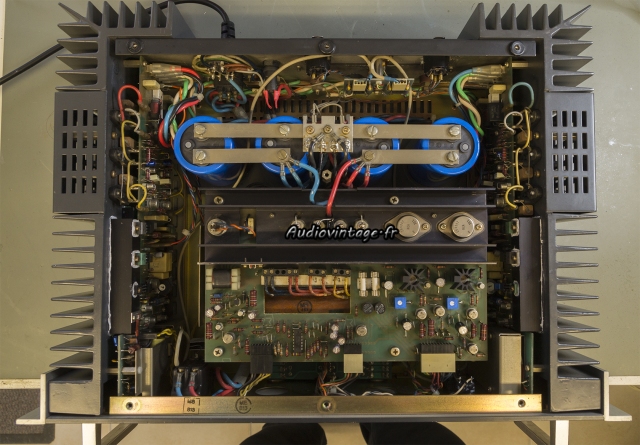

Studer A68 : terminé.
Les tensions d’alimentations sont ajustées, les bias réglés, les offsets contrôlés, et le tout est ensuite remonté.

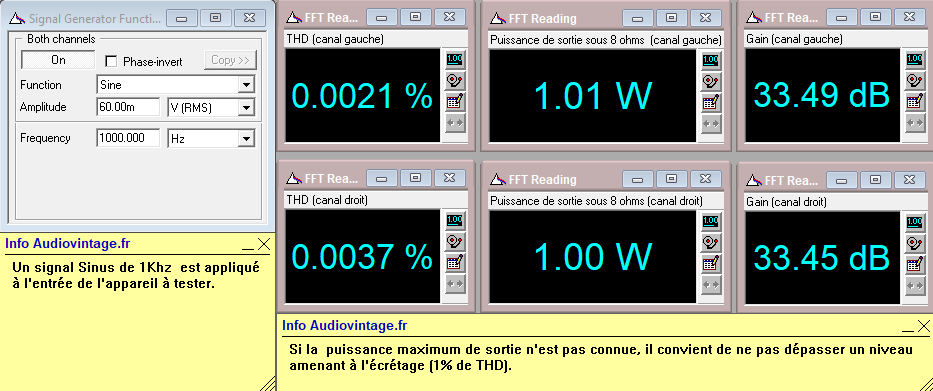

Studer A68 : Distorsion-a-2x1w-sous-8-ohms
Distorsion à 2x1w sous 8 ohms.

Studer A68 : distorsion-a-2x100w-sous-8-ohms
Distorsion à puissance nominale sous 8 ohms.

Studer A68 : distorsion-a-2x140w-sous-8-ohms
Il a encore de la ressource…

Studer A68 : distorsion-a-2x160w-sous-8-ohms
Puissance de sortie à l’écrêtage sous 8 ohms.

Studer A68 : IMD-a-2x1w-sous-8-ohms
Distorsion d’intermodulation à 2x1w sous 8 ohms.

Studer A68 : IMD-a-puissance-nominale-sous-8-ohms
Distorsion d’intermodulation à 2x100w sous 8 ohms.

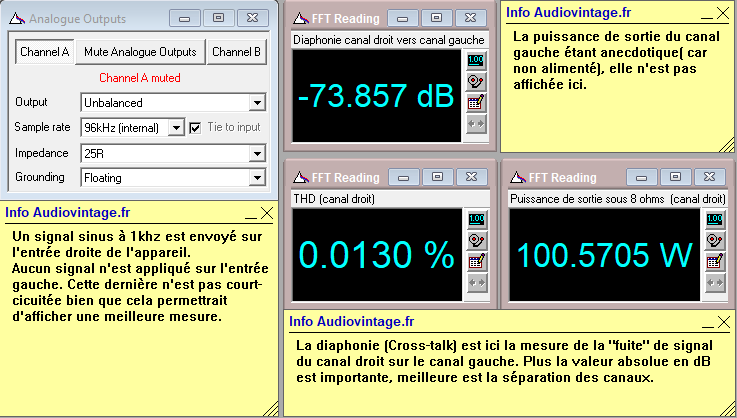

Studer A68 : diaphonie-du-canal-droit-sur-le-canal-gauche-a-100w-sous-8-ohms
Diaphonie à puissance nominale sous 8 ohms, canal droit sur canal gauche.

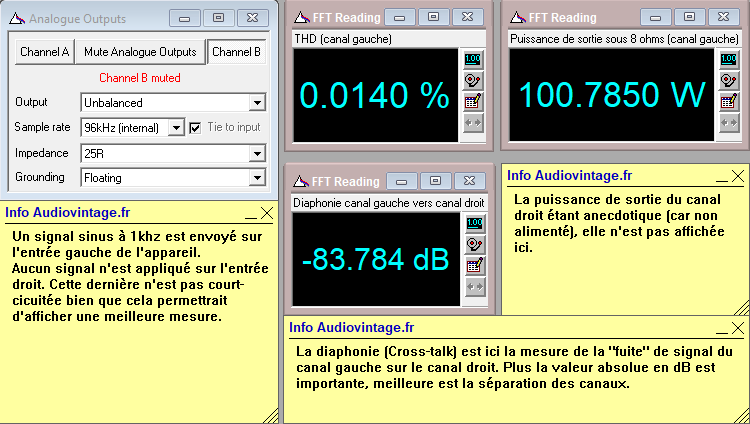

Studer A68 : diaphonie-du-canal-gauche-sur-le-canal-droit-a-100w-sous-8-ohms
Diaphonie à puissance nominale sous 8 ohms, canal gauche sur canal droit.

Studer A68 : reponse-en-frequence-a-2x1w-sous-8-ohms
Réponse en fréquence à 2x1w sous 8 ohms.

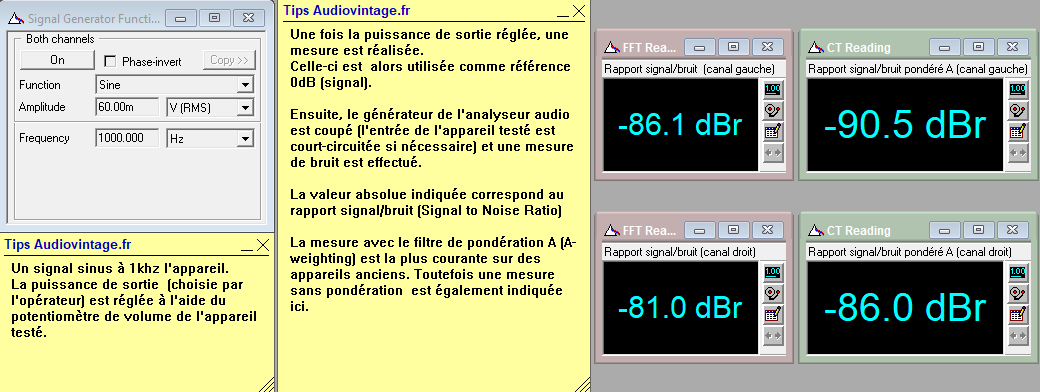

Studer A68 : rapport-signal-bruit-a-2x1w-sous-8-ohms
Rapport signal bruit à 2x1w sous 8 ohms.

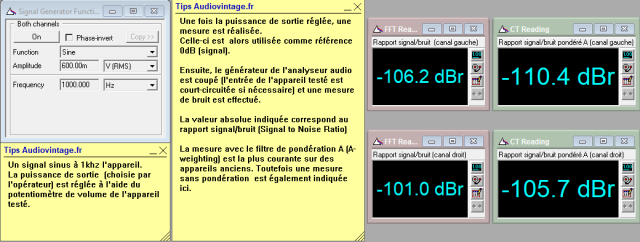

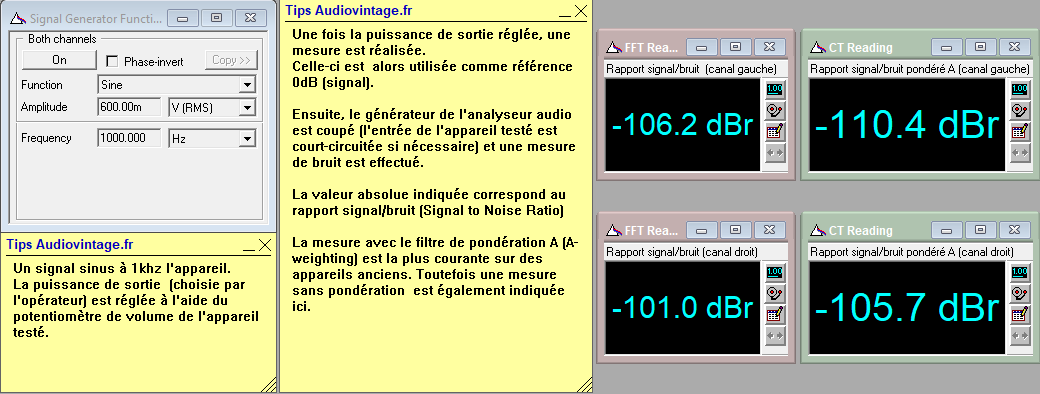

Studer A68 : Rapport-signal-bruit-a-2x100w-sous-8-ohms
Rapport signal bruit à 2x100w sous 8 ohms.

Studer A68 : Signal-carre-a-100hz
Studer A68 : signal-carre-a-1khz
Studer A68 : Signal-carre-a-10khz

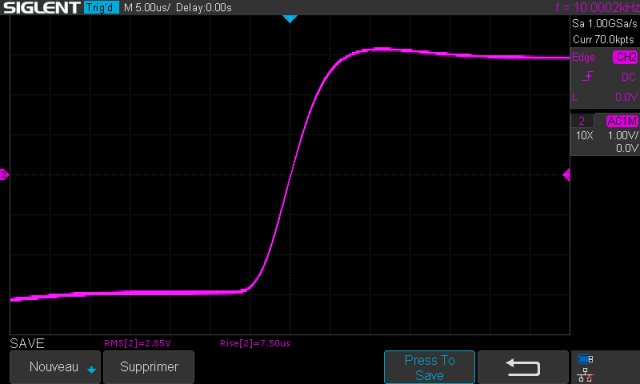

Studer A68 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.

Studer A68 : connectique.
Connectique.
