Quad 405-2

Quad 405-2 :pas trop de boutons en façade :)
J’accueille aujourd’hui un amplificateur Quad 405-2 avec un petit souci sur un canal…

Quad 405-2 :à son arrivée.
Visiblement, l’appareil a déjà eu droit à une intervention passée avec le remplacement de quelques condensateurs chimiques.
Problème, il « craque » fortement sur un canal.

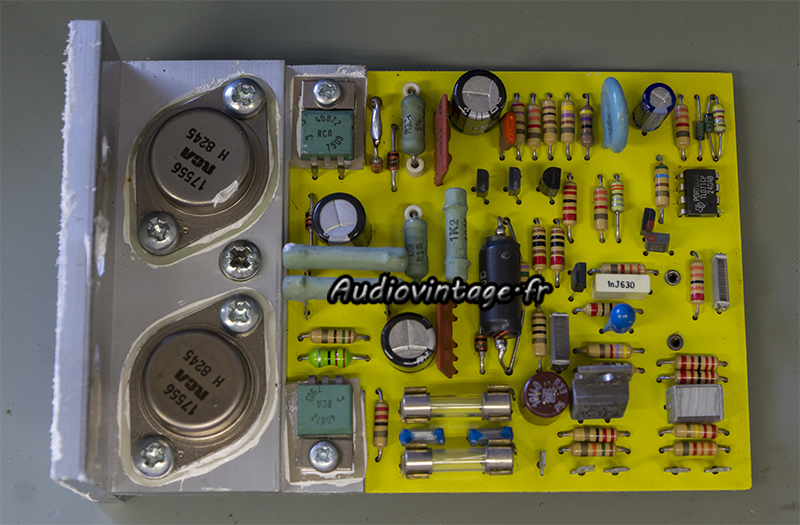

Quad 405-2 : circuit driver à réparer.

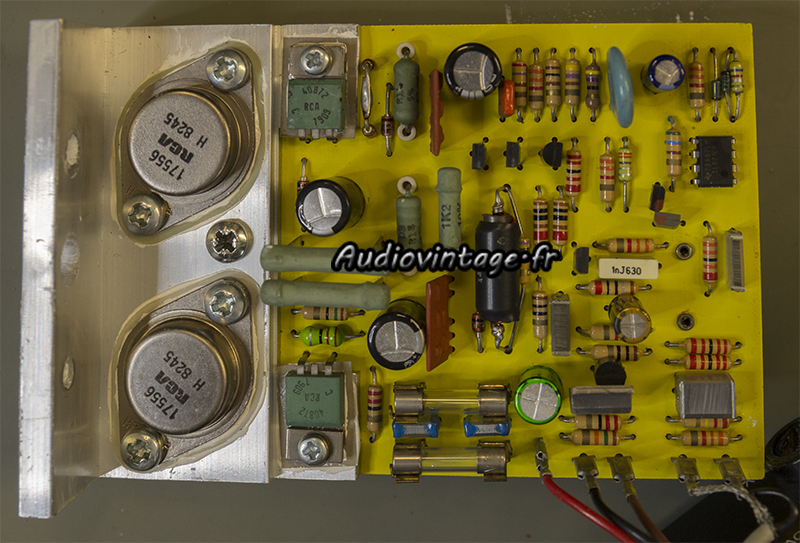

Voici un des deux circuits d’amplification. La panne est rapidement identifiée, le JFet d’entrée est HS.

Quad 405-2 : circuit driver réparé et révisé.
L’AOP défectueux est remplacé, tout comme les condensateurs chimiques originaux encore en place.
Le second canal reçoit lui aussi de nouveaux condensateurs chimiques.

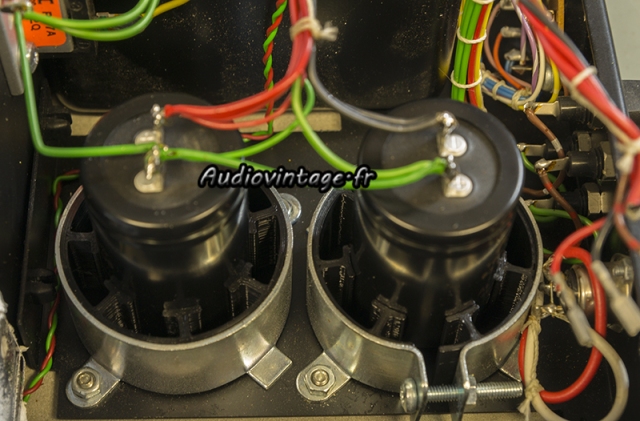

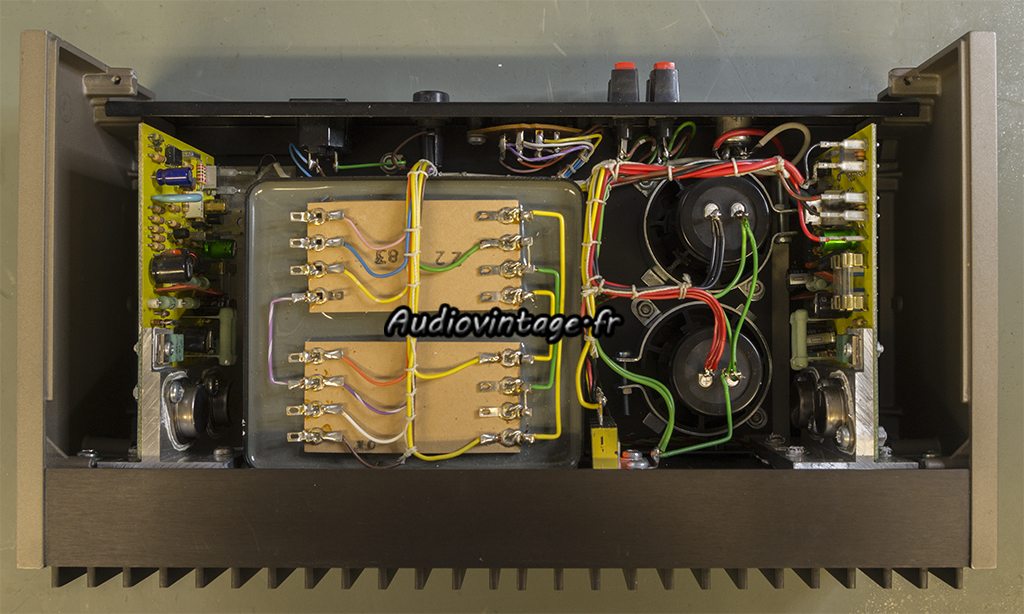

Quad 405-2 :: condensateurs à remplacer.

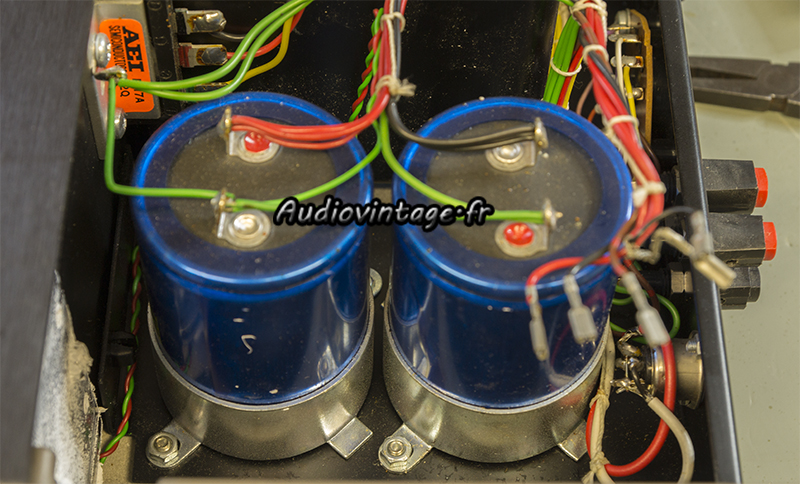

Les deux condensateurs chimiques de filtrage d’alimentation sont à remplacer sans se poser de question.

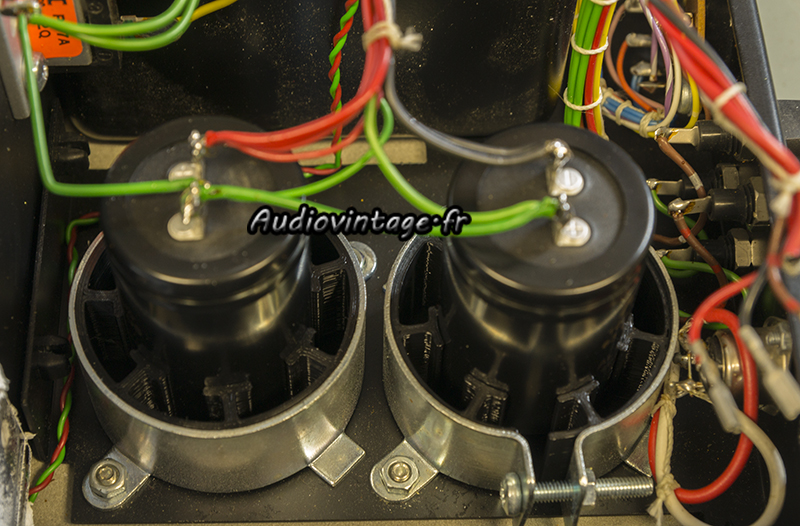

Quad 405-2 :: nouvelles capas en place.
Les nouveaux, (qui ne sont pas flous normalement 🙂 ) sont montés sur des adaptateurs imprimés en
3D. Cela permet de garder les supports d’origine, et laisse plus de choix dans les remplaçants.

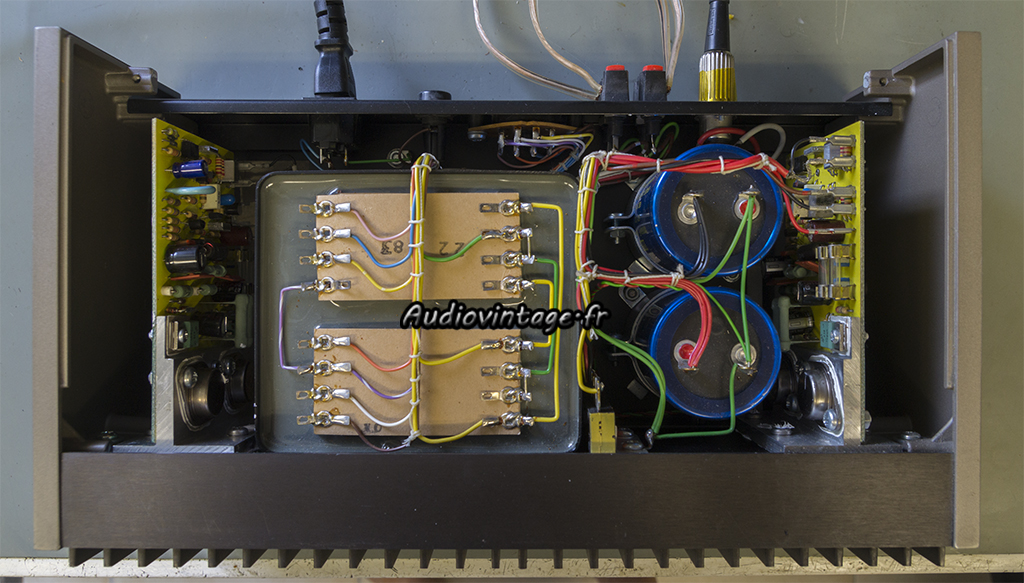

Quad 405-2 : : terminé.
Le tout est remonté, terminé.

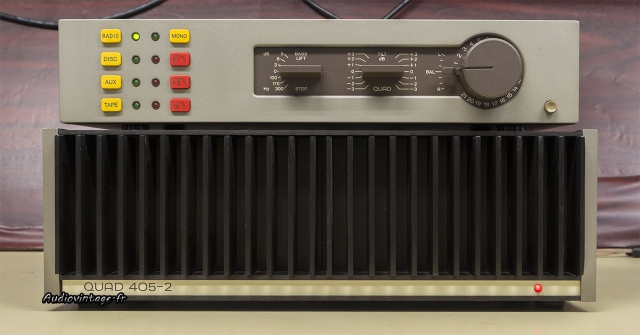

Quad 405-2 :en compagnie du préampli Quad 34
En compagnie du préampli Quad 34.

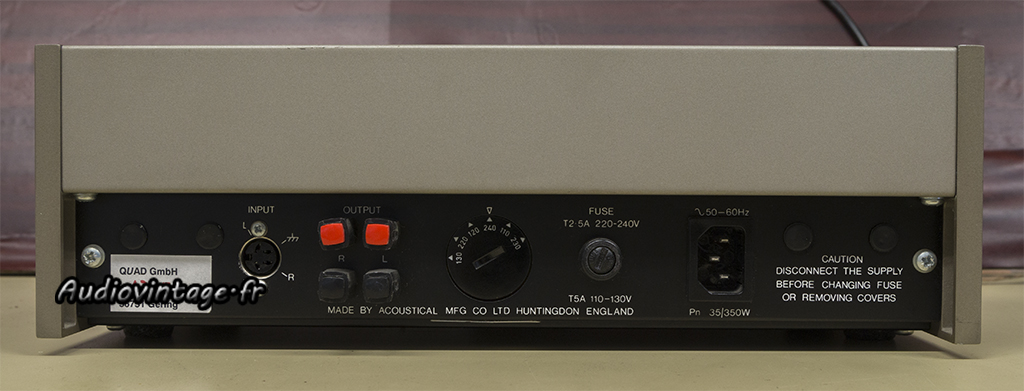

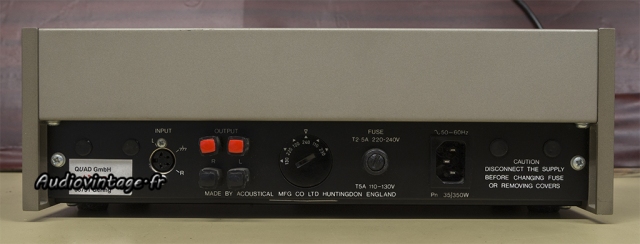

Quad 405-2 : connectique.
Connectique.

Les mesures:

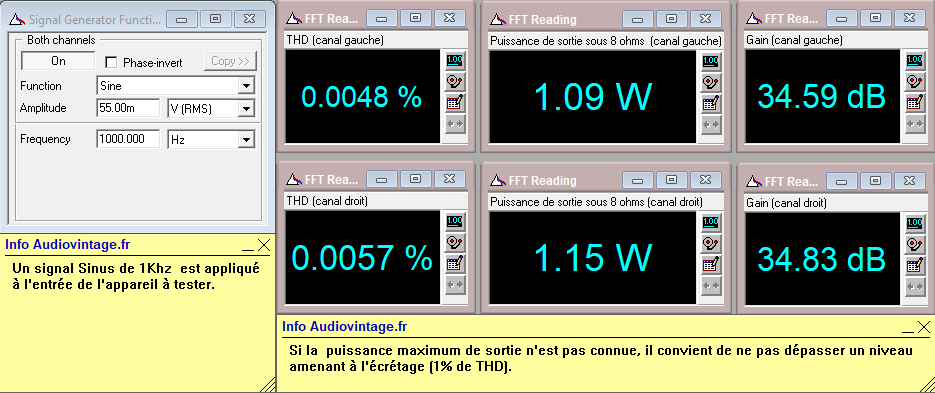

Quad 405-2 : distorsion-a-2x1w-sous-8-ohms
Distorsion à 2x1w sous 8 ohms.

Quad 405-2 : distorsion-a-2x100w-sous-8-ohms
Distorsion à puissance nominale sous 8 ohms.

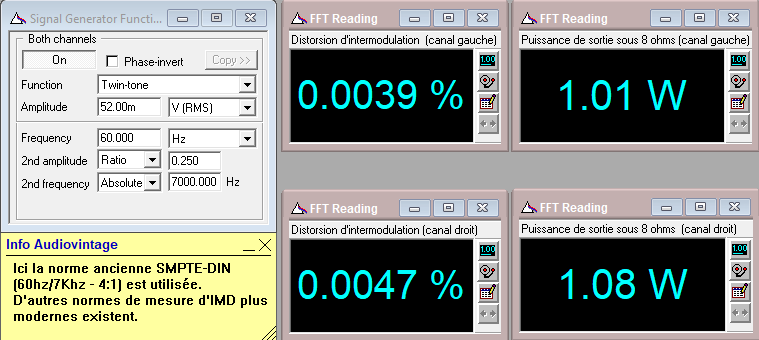

Quad 405-2 : IMD-a-2x1w-sous-8-ohms
Distorsion d’intermodulation à 2x1w sous 8 ohms.

Quad 405-2 :puissance-de-sortie-a-lecretage-IMD-sous-8-ohms
Puissance de sortie sous 8ohms à l’écrêtage en IMD.

Quad 405-2 :reponse-en-frequence-a-2x1w-sous-8-ohms
Réponse en fréquence à 2x1w sous 8 ohms.

Quad 405-2 :rapport-signal-bruit-a-2x1w-sous-8-ohms
Rapport signal bruit à 2x1w sous 8 ohms.

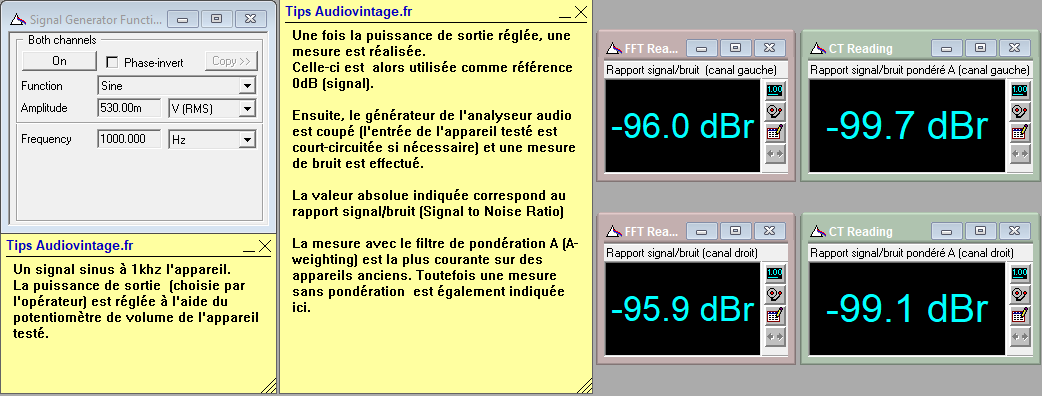

Quad 405-2 :rapport-signal-bruit-a-2x100w-sous-8-ohms
Rapport signal bruit à 2x100w sous 8 ohms.

Les mesures à l’oscilloscope :

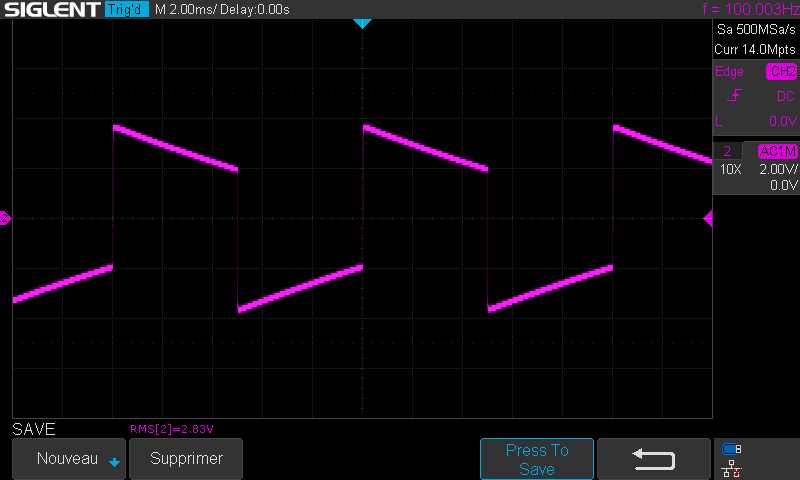

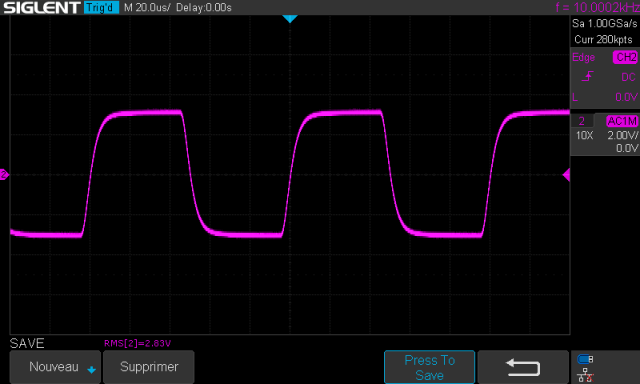

Quad 405-2 : signal-carre-a-100hz
Quad 405-2 :signal-carre-a-1khz
Quad 405-2 :signal-carre-a-10khz
Quad 405-2 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
