Sansui TU-9900 : imposant et superbe.
Le Sansui TU-9900 était, et est toujours, un tuner de référence. Et il faut avouer que lorsqu’il est en bon état, un TU-9900, ça fonctionne plutôt pas mal du tout… C’est parti !

Sansui TU-9900 : à son arrivée.

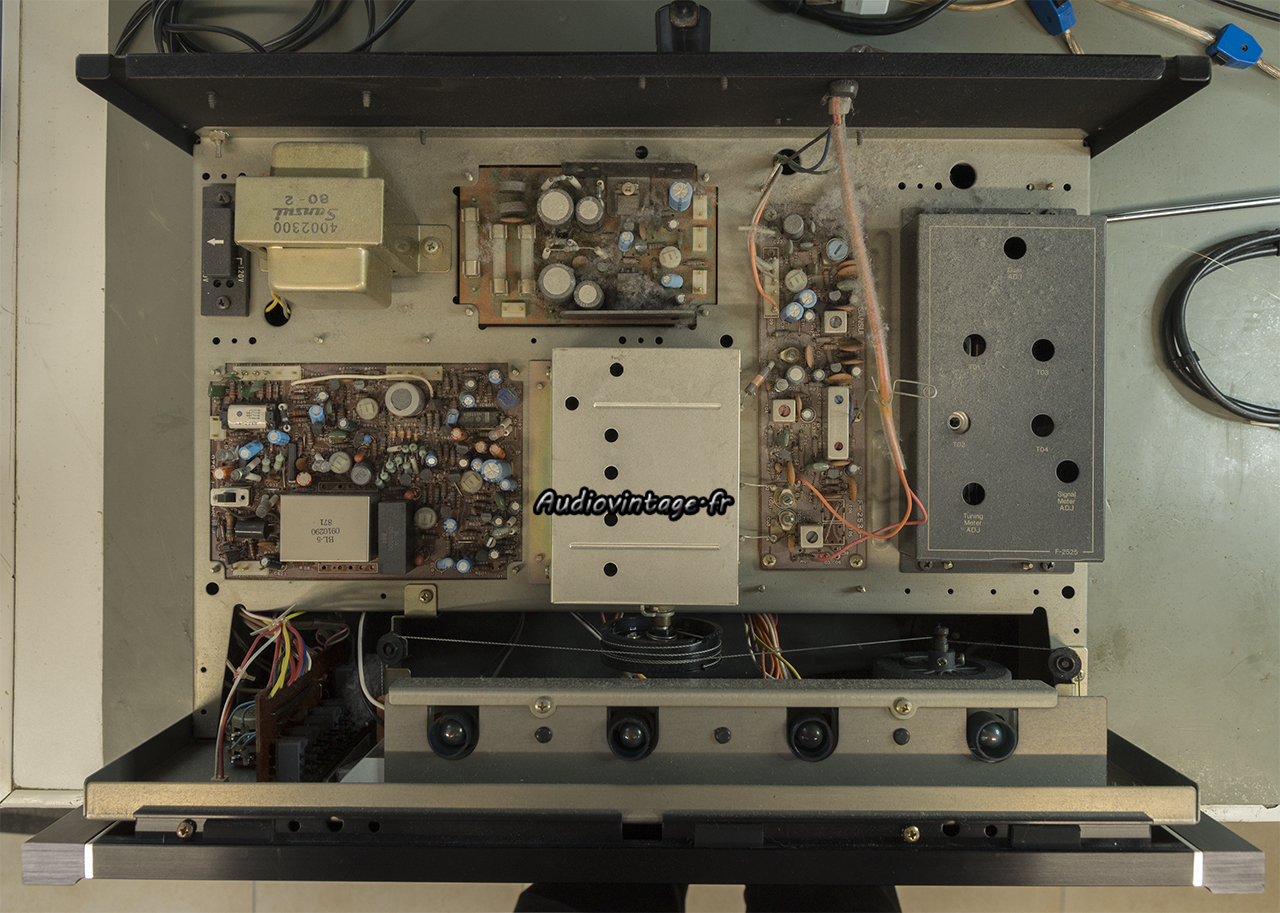

Sansui TU-9900 : à son arrivée.
L’exemplaire présenté ici est en très bel état. Un peu poussiéreux à l’intérieur, les ampoules du bandeau radio HS, il semble fonctionner correctement lors d’une écoute rapide.
Mais des mesures effectués avant intervention ne sont finalement pas si brillantes que cela.

Sansui TU-9900 : circuit alimentation à réviser.
Le circuit d’alimentation, un peu poussiéreux.

Sansui TU-9900 : capas HS.

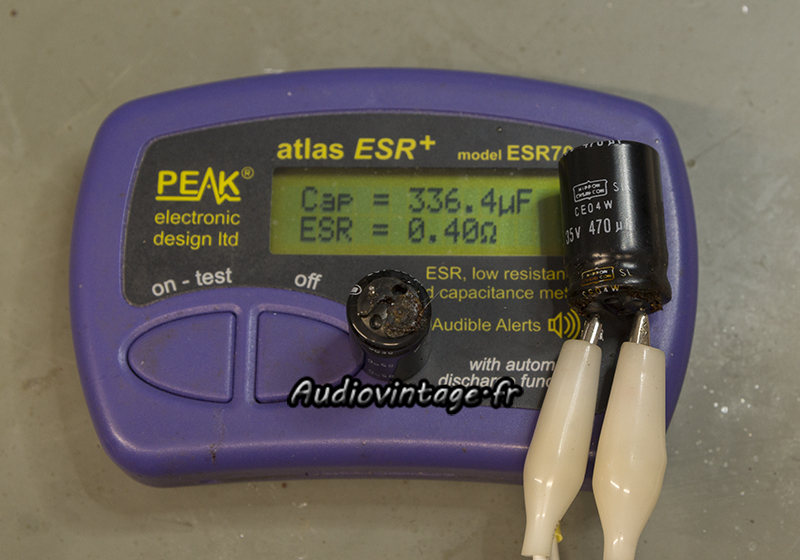

Mais surtout avec des condensateurs chimiques très fatigués voir HS pour l’un d’entre eux.

Sansui TU-9900 : circuit alimentation rénové.
Condensateurs chimiques neufs ainsi que certains diodes et résistances.

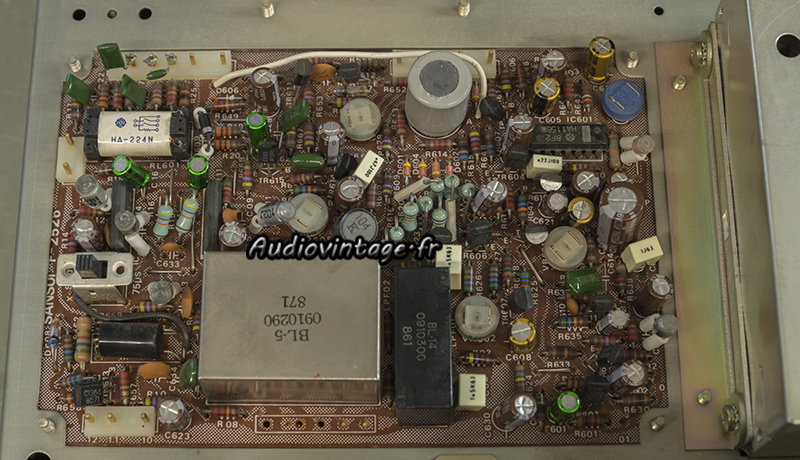

Sansui TU-9900 : circuit discri à revoir.
Le circuit discriminateur.

Sansui TU-9900 : circuit discri révisé.
Révisé.

Sansui TU-9900 : circuit MPX à réviser.
Le circuit MPX.

Sansui TU-9900 : circuit MPX révisé.
Tous les condensateurs chimiques sont été remplacés.

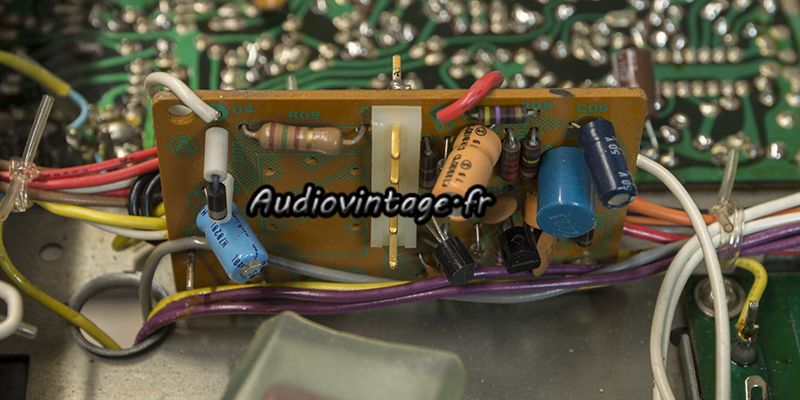

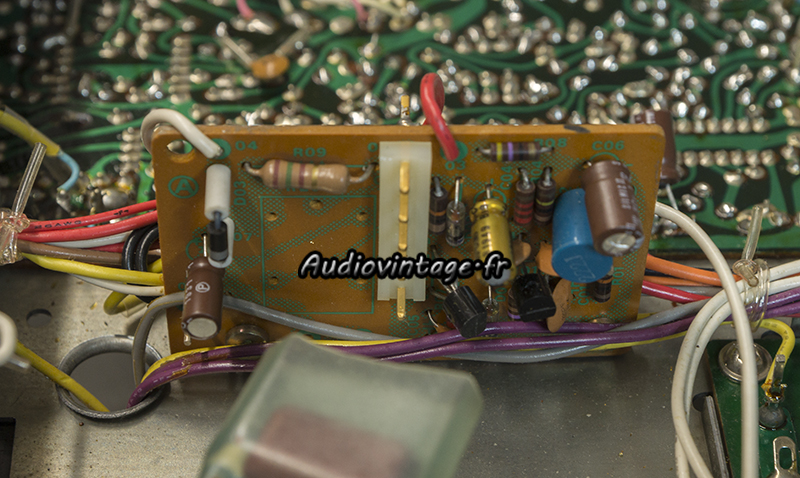

Sansui TU-9900 : circuit à réviser.
Le circuit réducteur de bruit.

Sansui TU-9900 : circuit réduction de bruit révisé.
Révisé.

Sansui TU-9900 : terminé.

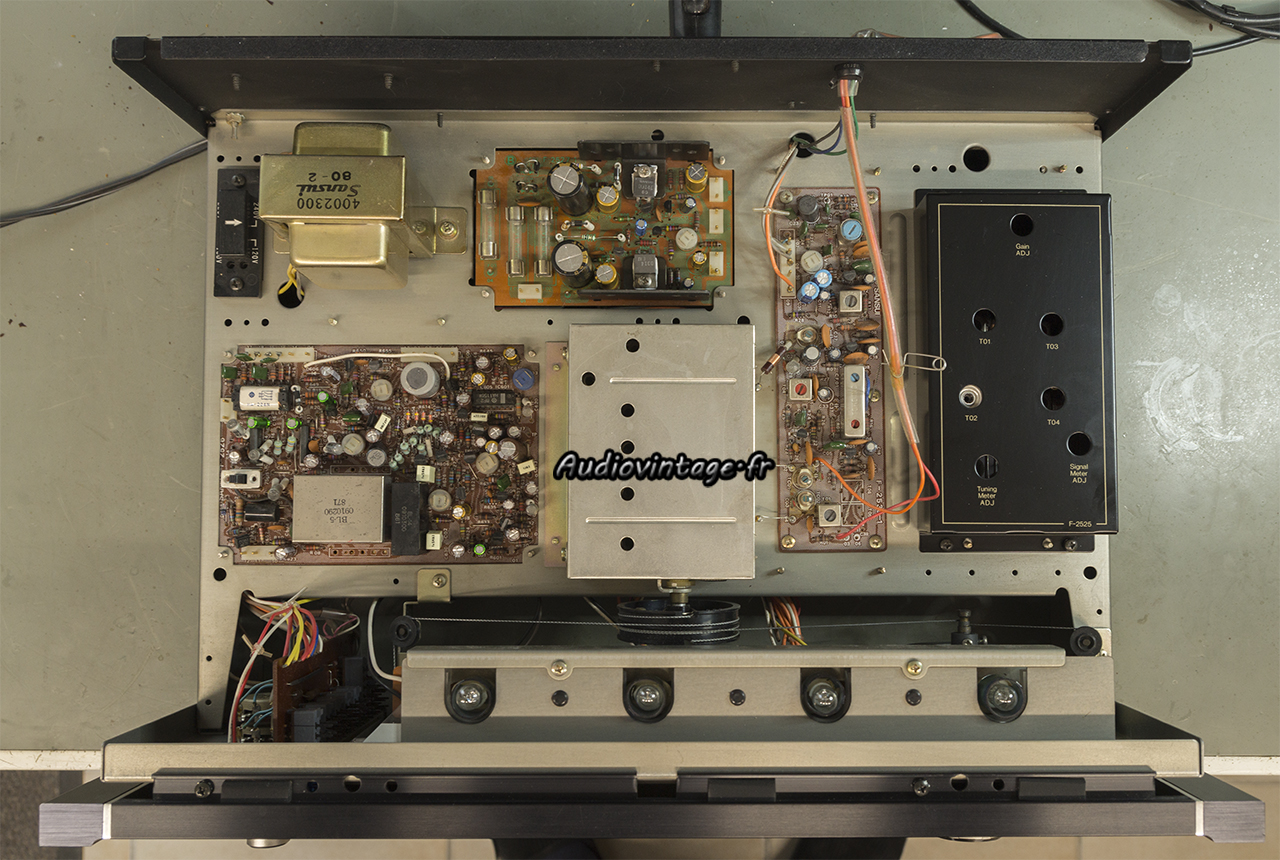

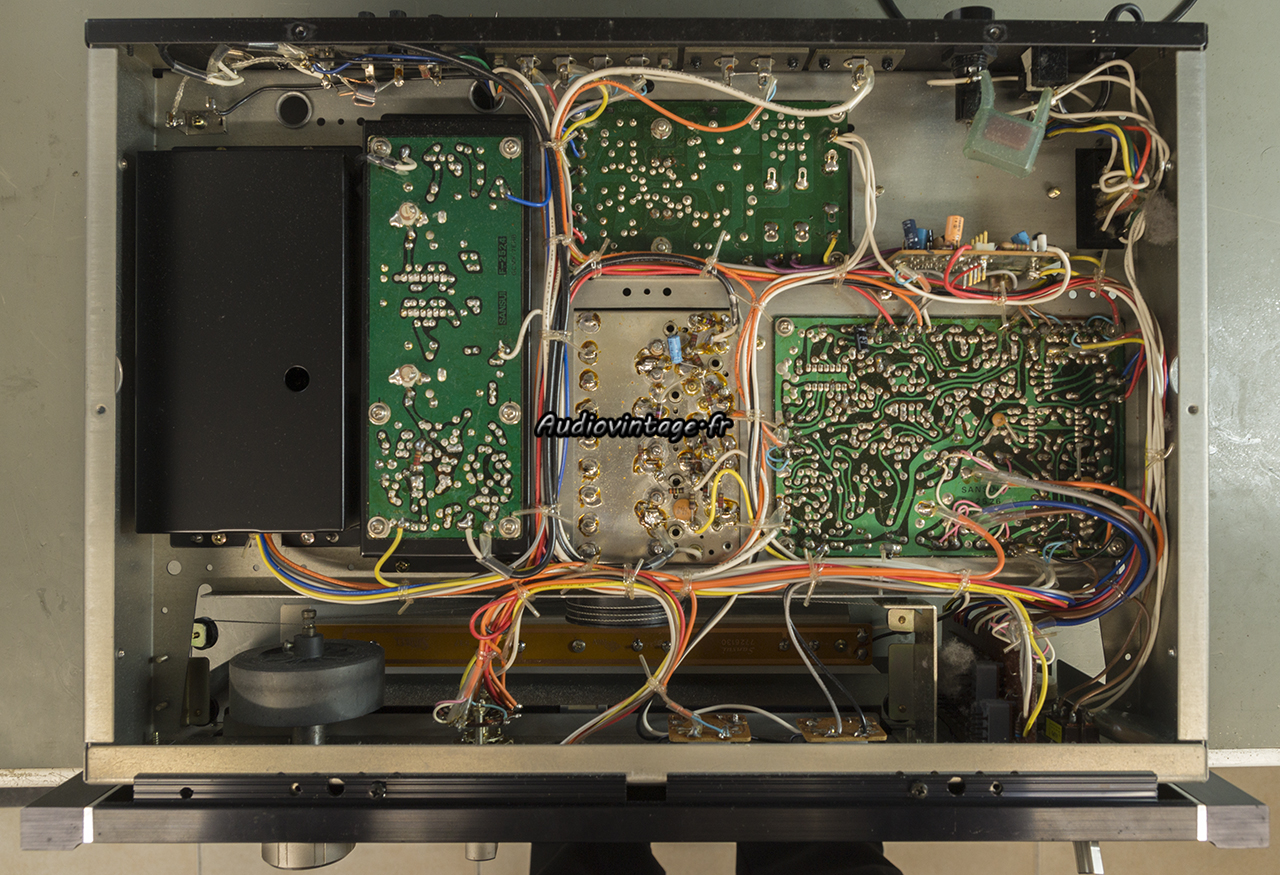

Sansui TU-9900 : terminé.
Le Condensateur variable est soigneusement nettoyé, les ampoules HS remplacées et l’alimentation ajustée.

Sansui TU-9900 : réglage VCO.
Le TU-9900 est ensuite ré-aligné. Avec, par exemple, le réglage le plus simple à faire du VCO à 19khz.

Sansui TU-9900 : distorsion-en-FM-mono-98-mhz-70dBµV

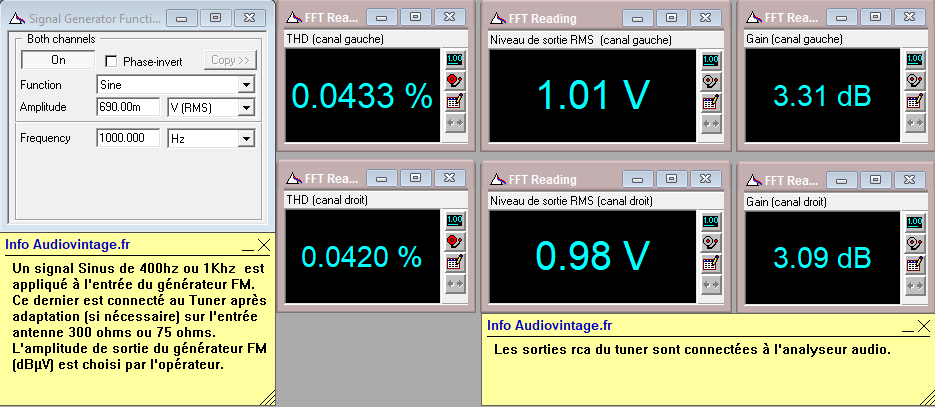

Distorsion en FM MONO, 98mhz, 70dBµV en sortie du générateur.

Sansui TU-9900 : distorsion-en-FM-stereo-98-mhz-70dBµV
Distorsion en FM STEREO, 98mhz, 70dBµV en sortie du générateur.

Sansui TU-9900 : rapport-signal-bruit-en-FM-mono-98mhz-70dBµV

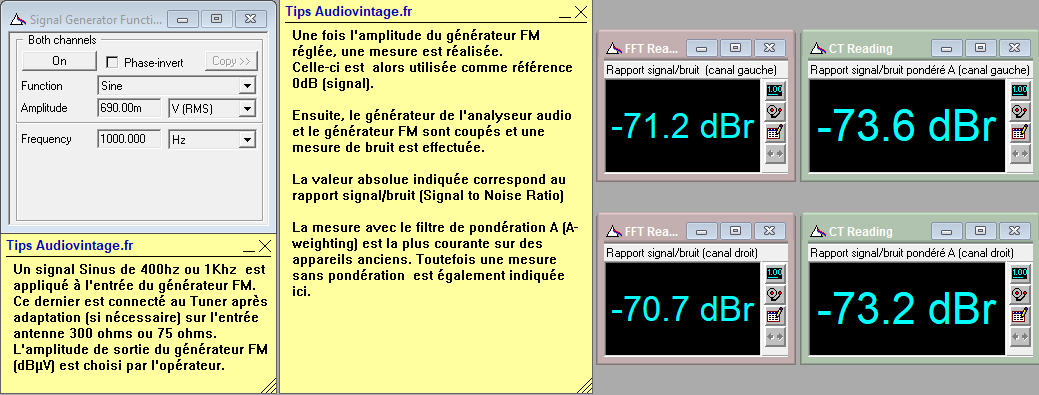

Rapport signal bruit en FM Mono, 98mhz, 70dBµV.
Une mesure identique en stéréo donne 66db environ pour chaque canal.

Sansui TU-9900 : separation-stereo-canal-droit-sur-canal-gauche-98mhz-70dBµV
62db de séparation stéréo (canal droit sur canal gauche), 98Mhz, 70dBµV.

Sansui TU-9900 : separation-stereo-canal-gauche-sur-canal-droit-98mhz-70dBµV
Mesure identique du canal gauche sur le canal droit.

Sansui TU-9900 : reponse-en-frequence-FM-stereo-98Mhz-70dBµV
Réponse en fréquence en FM stéréo, 98Mhz, 70dBµV.

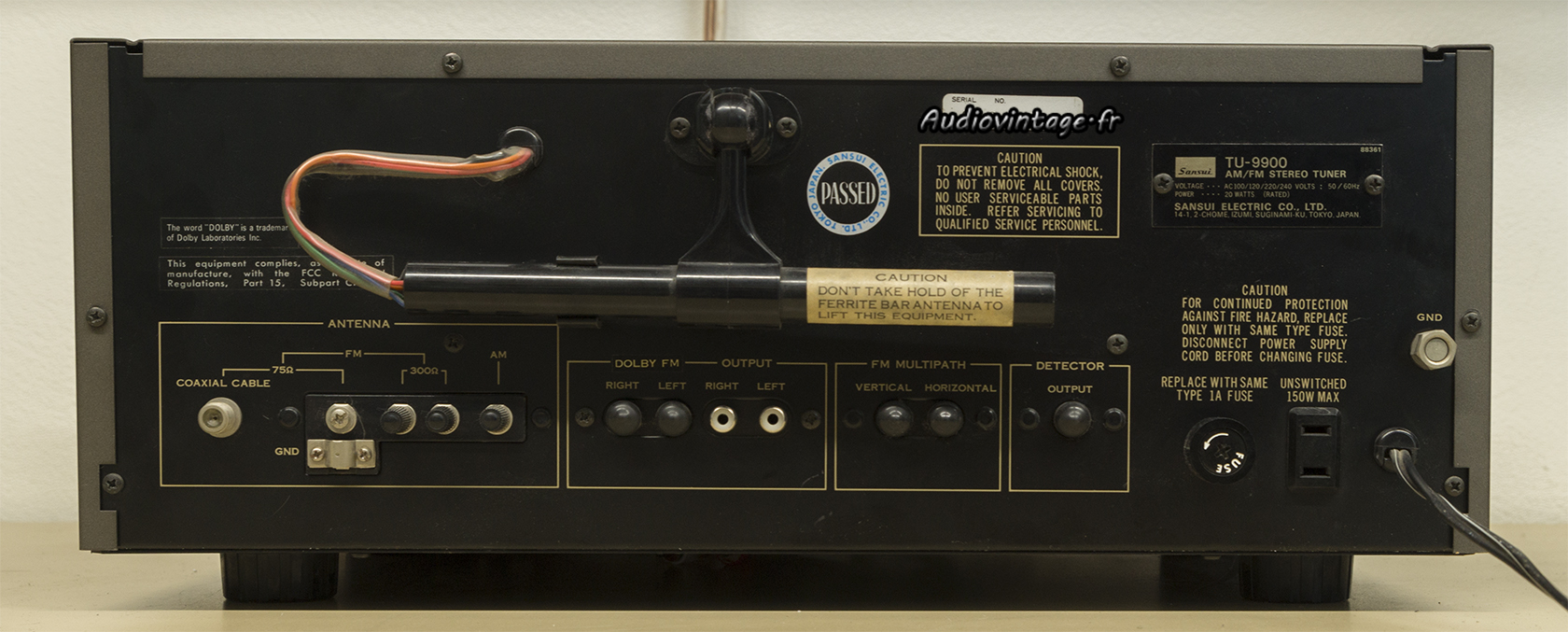

Sansui TU-9900 : connectique.
Connectique.
