Yamaha CR-3020

Yamaha CR-3020 : un gros morceau qui sait rester fluide.
63cm x 50cm x 19cm pour 35kg. Voici des données impressionnantes pour un « simple » receiver. Mais le Yamaha CR-3020 n’est pas un simple receiver, loin de la !

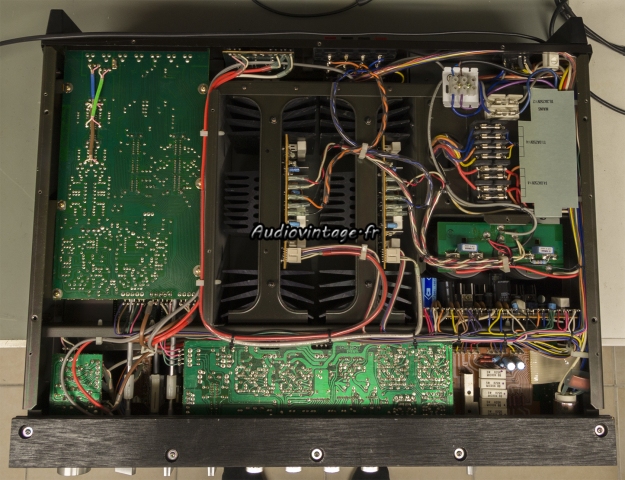

Yamaha CR-3020 : à son arrivée.
Hélas pour vous cher lecteur, et même si cet appareil m’a été déposé en panne par son sympathique propriétaire, vous n’aurez pas droit à une mise en pièce du monstre. C’est le propriétaire qui est heureux par contre :).
En effet, le CR-3020 est un receiver bien né, performant et fiable dans le temps. Cet exemplaire aura droit à l’obligatoire réparation et à une petite révision. L’ensemble ne présentant pas d’usure particulièrement marquée…

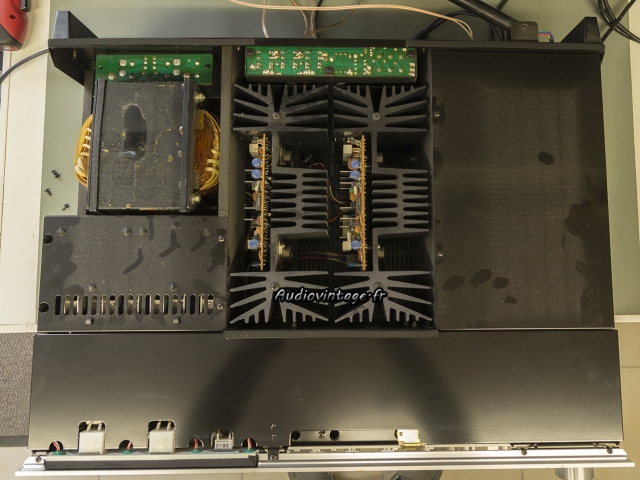

Yamaha CR-3020 : à son arrivée.
C’est un appareil de tous les superlatifs, tuner FM de très haut niveau, étages phono MM et MC de qualité, grosse puissance avec tout ce qu’il faut pour assurer dans toutes les circonstances.
Lors de la mise en route, l’alimentation se fait en deux étapes. L’alimentation des étages de puissances étant commutées en second, après quelques secondes.
Les fusibles présents sur ces rails d’alimentation positive et négative (2 fusibles en parallèle par rail) claquent aléatoirement (mais néanmoins 9 fois sur 10) au démarrage.
C’est dommage, car quand ils survivent, le Yamaha fonctionne ensuite correctement.

Yamaha CR-3020 : résistances HS.
La commutation des rails d’alimentation des étages de puissances passe par deux résistances de puissances qui absorbe les pics à l’allumage, et par un relais.
Les deux résistances en question sont mortes.

Yamaha CR-3020 : relais kaput !
Le relais qui commute ces alimentations est en mauvais état.

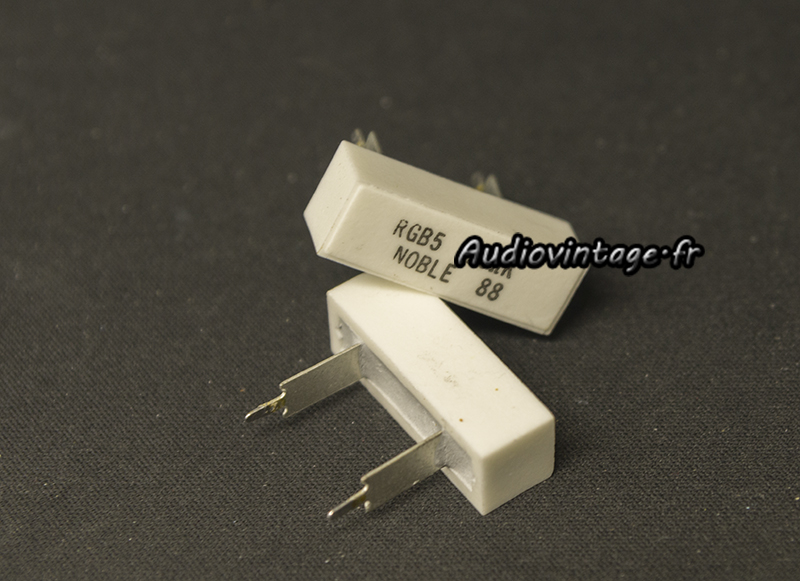

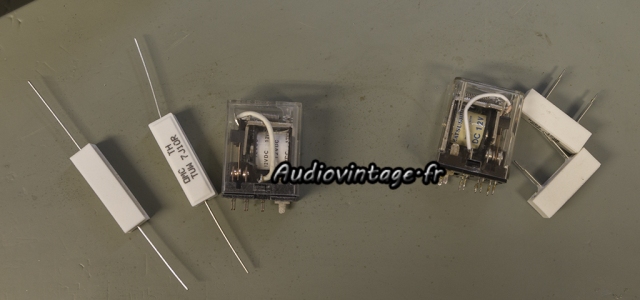

Yamaha CR-3020 :  à droite, les composants neufs.
Bref, tout ça va devoir être remplacé. J’ai choisi des résistances de puissances supérieure (7w au lieu de 5w) que je monterais sur l’autre face du circuit par manque de place.

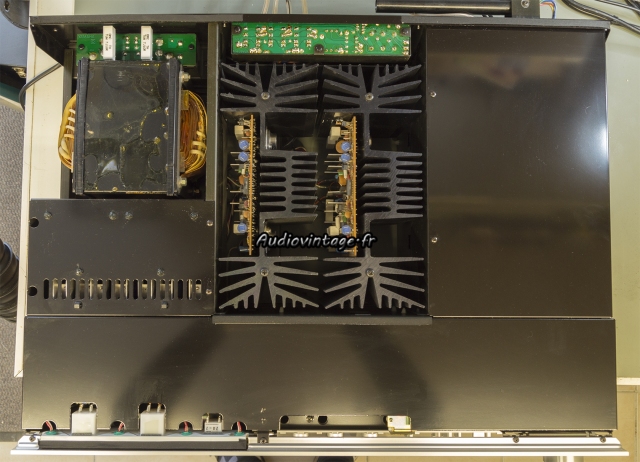

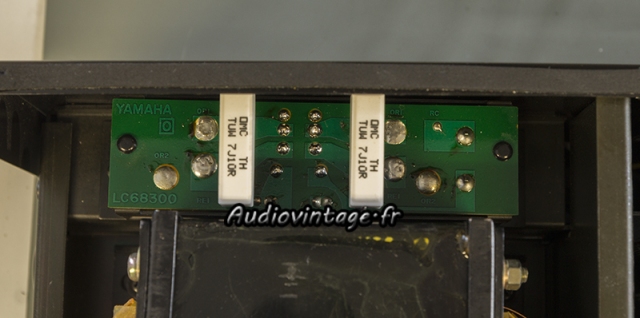

Yamaha CR-3020 : résistances en place.
Voilà ce que cela donne. Le relais neuf est à sa place, dessous.

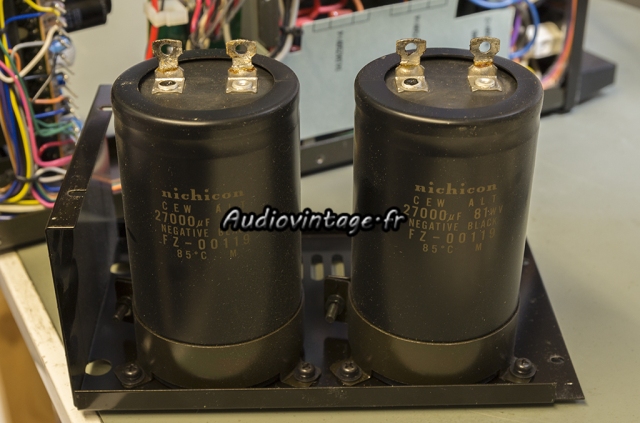

Yamaha CR-3020 : condensateurs encore frais.
J’ai préféré assurer le coup en vérifiant l’alimentation dans son ensemble ou presque.
Les condensateurs de filtrage d’origine sont très bon à la mesure, je ne l’aurais pas parié pour des Nichicon, mais c’est une très bonne nouvelle.

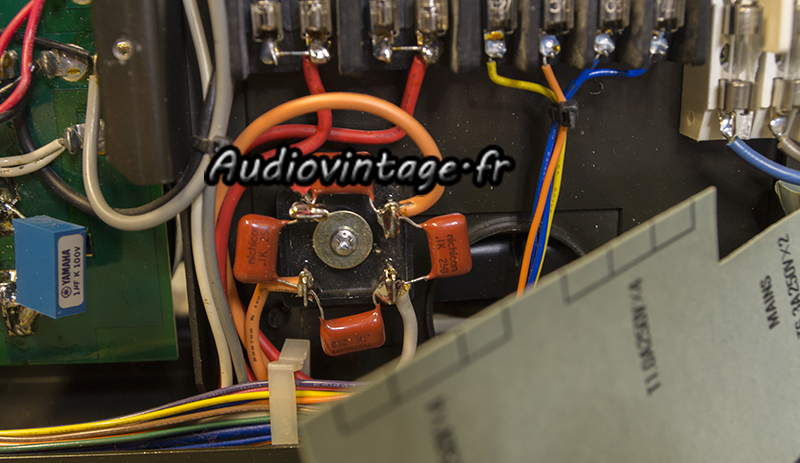

Yamaha CR-3020 : pont de diode neuf.
J’ai quand même choisi de remplacer le vieux pont de diode Toshiba par un costaud 35A On semi, il y a de la marge 🙂

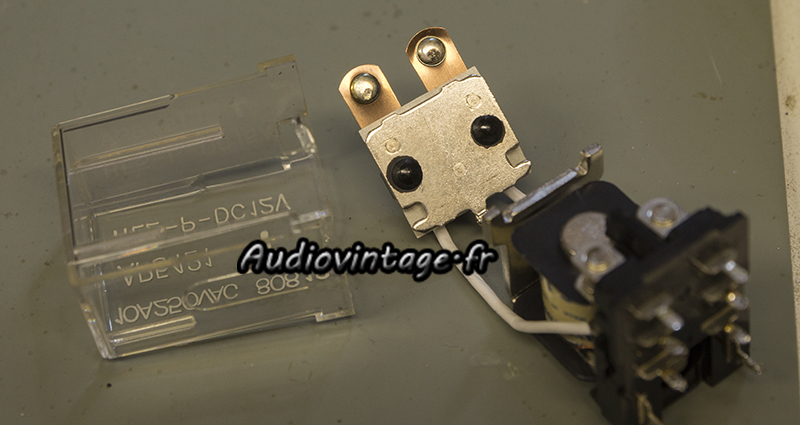

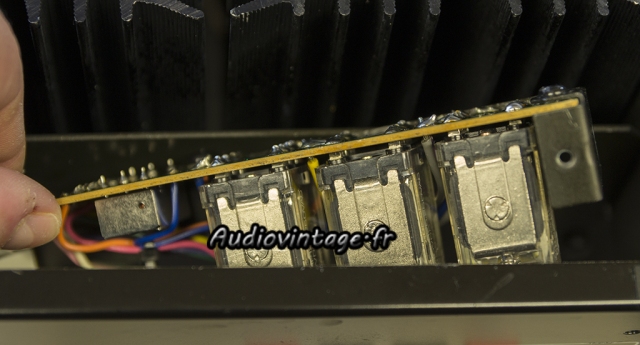

Yamaha CR-3020 : relais à nettoyer.
Réparation terminée. J’ai aussi noté quelques mauvais contacts liés à l’encrassement du relais de protection des sorties HP A. Voici les trois relais (A, B, C)

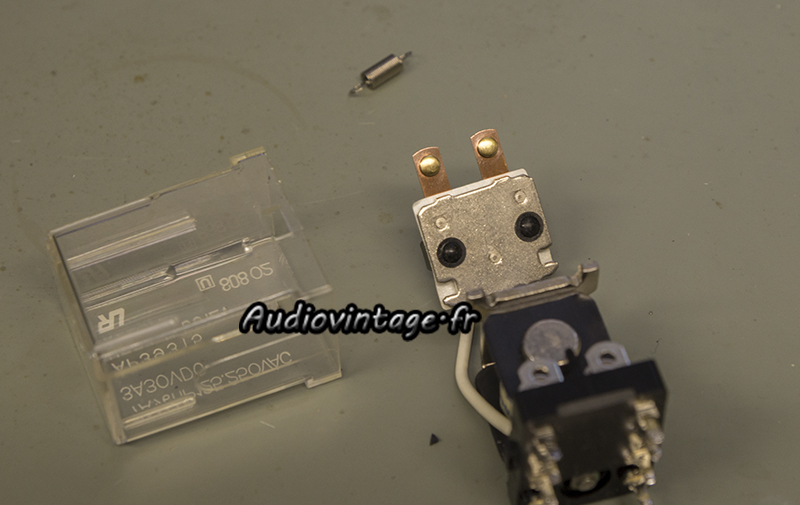

Yamaha CR-3020 : relais impeccable, bon pour le service.
Le relais A après nettoyage, parfait. J’ai aussi nettoyé les deux autres relais même s’ils étaient bien plus propres, il n’y a probablement jamais eu d’enceintes connectées en B ou C.

Yamaha CR-3020 : terminé.
Réglages des étages de puissances (les courants de repos étaient trop élevés). Terminé.

Yamaha CR-3020 : distorsion-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

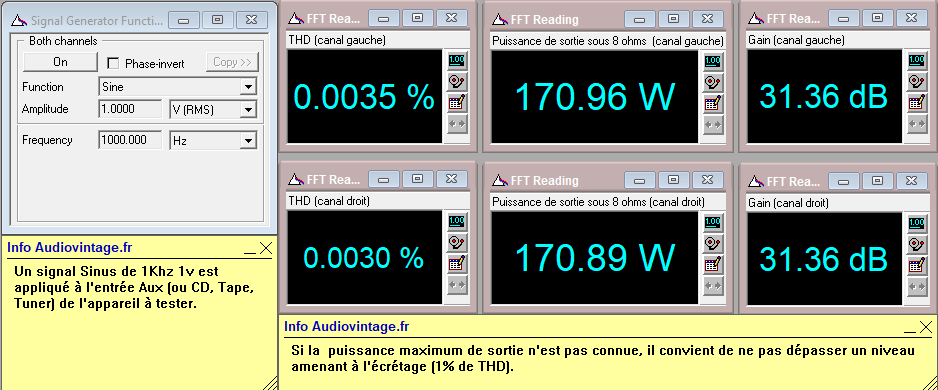

Yamaha CR-3020 : distorsion-a-2x170w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à puissance nominale sous 8 ohms, entrée aux, tone defeat.

Yamaha CR-3020 : IMD-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux, tone defeat.

Yamaha CR-3020 : puissance-de-sortie-a-lecretage-IMD-sous-8-ohms-entree-aux-tone-defeat
Puissance de sortie sous 8ohms à l’écrêtage en IMD, entrée aux, tone defeat.

Yamaha CR-3020 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

Yamaha CR-3020 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeatlow-filter-15hz-puis-low-filter-70hz
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, low filter 15hz puis 70hz activés.

Yamaha CR-3020 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeathigh-filter-8khz-puis-high-filter-12khz
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, high filter 8khz puis 12khz activés.

Yamaha CR-3020 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-loudness-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness au maxi.

Yamaha CR-3020 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteur-presence-au-mini-puis-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteur “présence” au mini puis maxi.

Yamaha CR-3020 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-de-tonalite-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis maxi.

Yamaha CR-3020 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

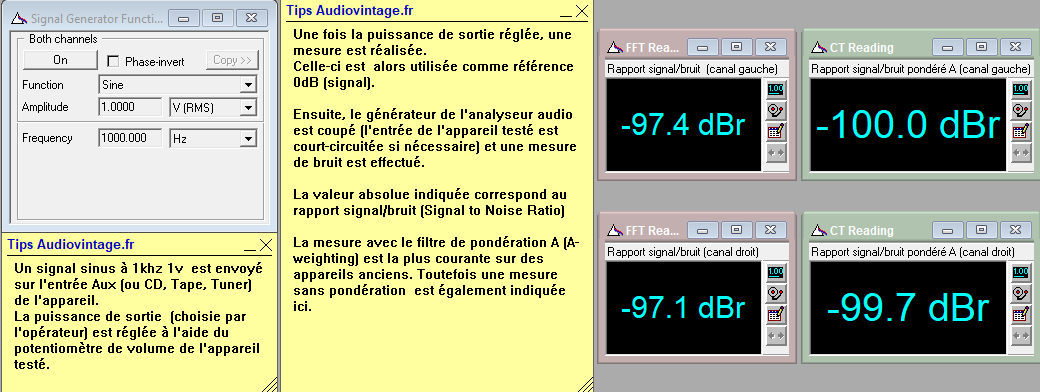

Yamaha CR-3020 : rapport-signal-bruit-a-2x170w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x170w sous 8 ohms, entrée aux, tone defeat.

Yamaha CR-3020 : distorsion-a-2x1w-sous-8-ohms-entree-phono-1-MM-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono MM, tone defeat.

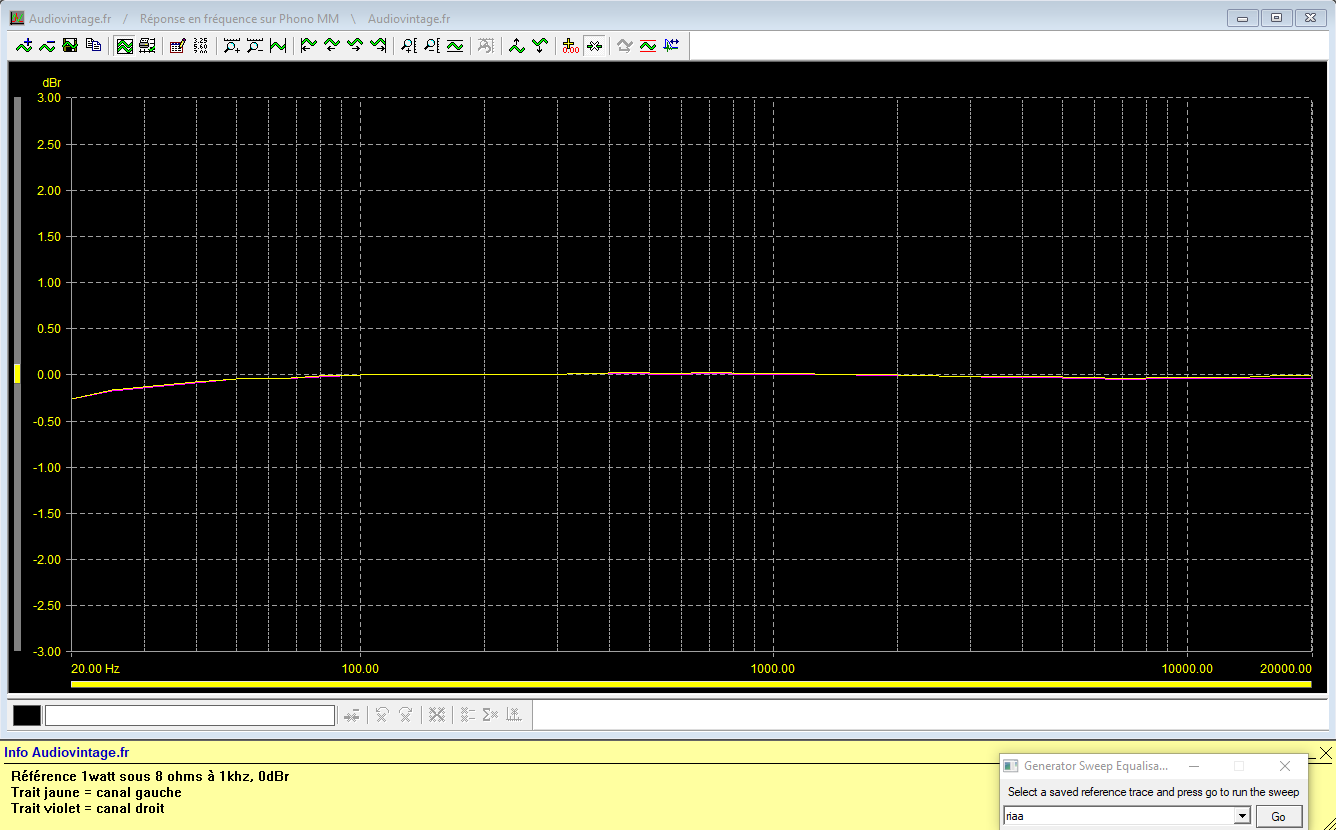

Yamaha CR-3020 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-1-MM-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono MM, tone defeat.

Yamaha CR-3020 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-1-MM-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono MM, tone defeat.

Yamaha CR-3020 : rapport-signal-bruit-a-2x170w-sous-8-ohms-entree-phono-1-MM-tone-defeat
Rapport signal bruit à 2x170w sous 8 ohms, entrée phono MM, tone defeat.

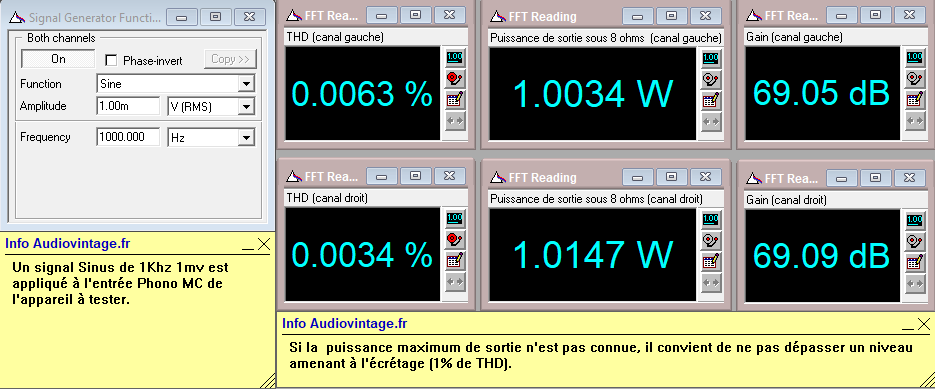

Yamaha CR-3020 : distorsion-a-2x1w-sous-8-ohms-entree-phono-1-MC-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono MC, tone defeat.

Yamaha CR-3020 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-1-MC-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono MC, tone defeat.

Yamaha CR-3020 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-1-MC-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono MC, tone defeat.

Yamaha CR-3020 : rapport-signal-bruit-a-2x170w-sous-8-ohms-entree-phono-1-MC-tone-defeat
Rapport signal bruit à 2x170w sous 8 ohms, entrée phono MC, tone defeat.

Yamaha CR-3020 : signal-carre-a-100hz
Yamaha CR-3020 : signal-carre-a-1khz
Yamaha CR-3020 : signal-carre-a-10khz
Yamaha CR-3020 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.

Yamaha CR-3020 : superbe coffret.
Photo de son joli coffret. Cet appareil est très volumineux. 63cm de large quand un Marantz 4400 en fait 50…

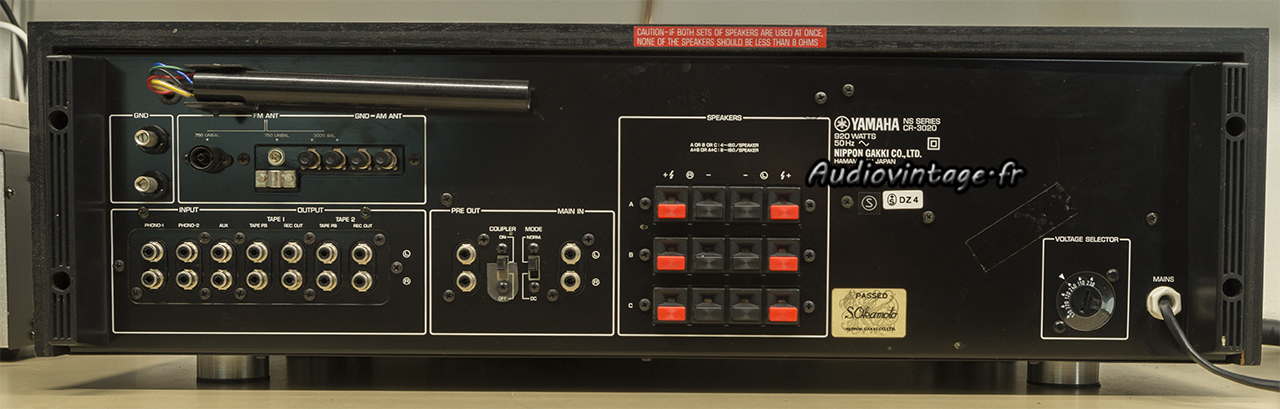

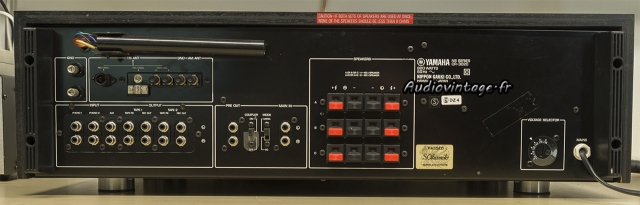

Yamaha CR-3020 : connectique.
Connectique.
