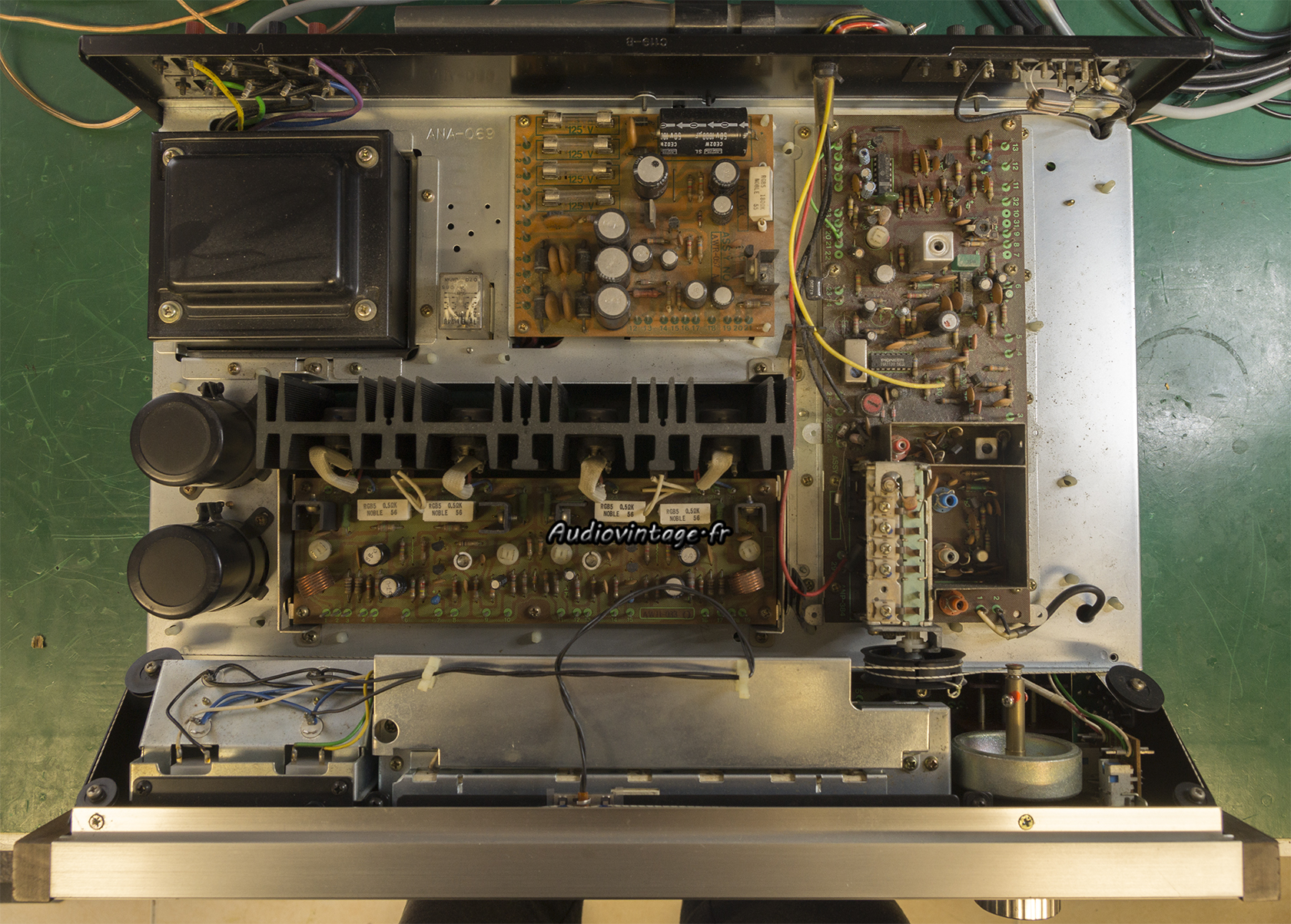

Frère presque jumeau du Pioneer SX-7730 présenté dans ces pages, ce Pioneer SX-737 nécessite une révision sérieuse.

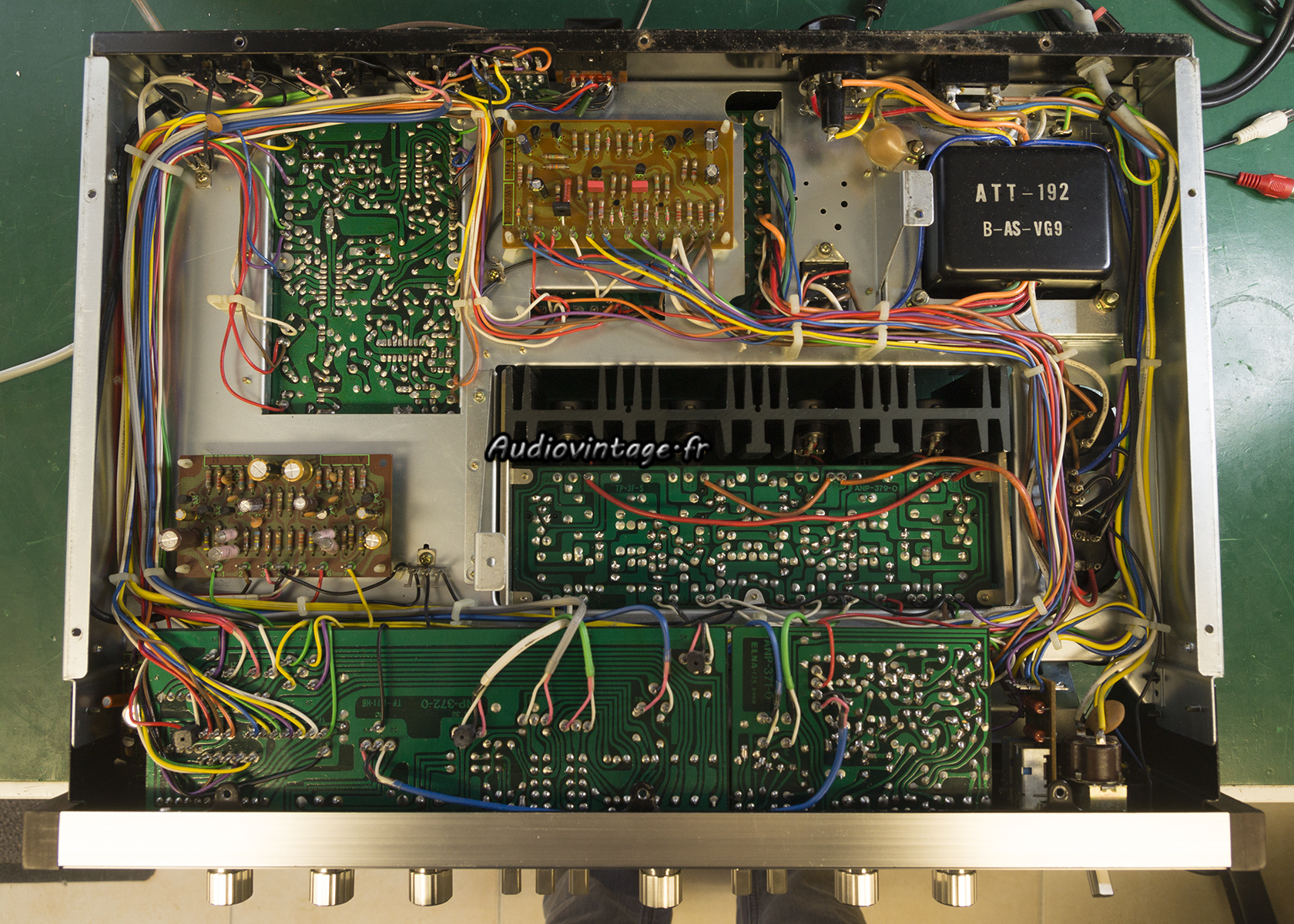

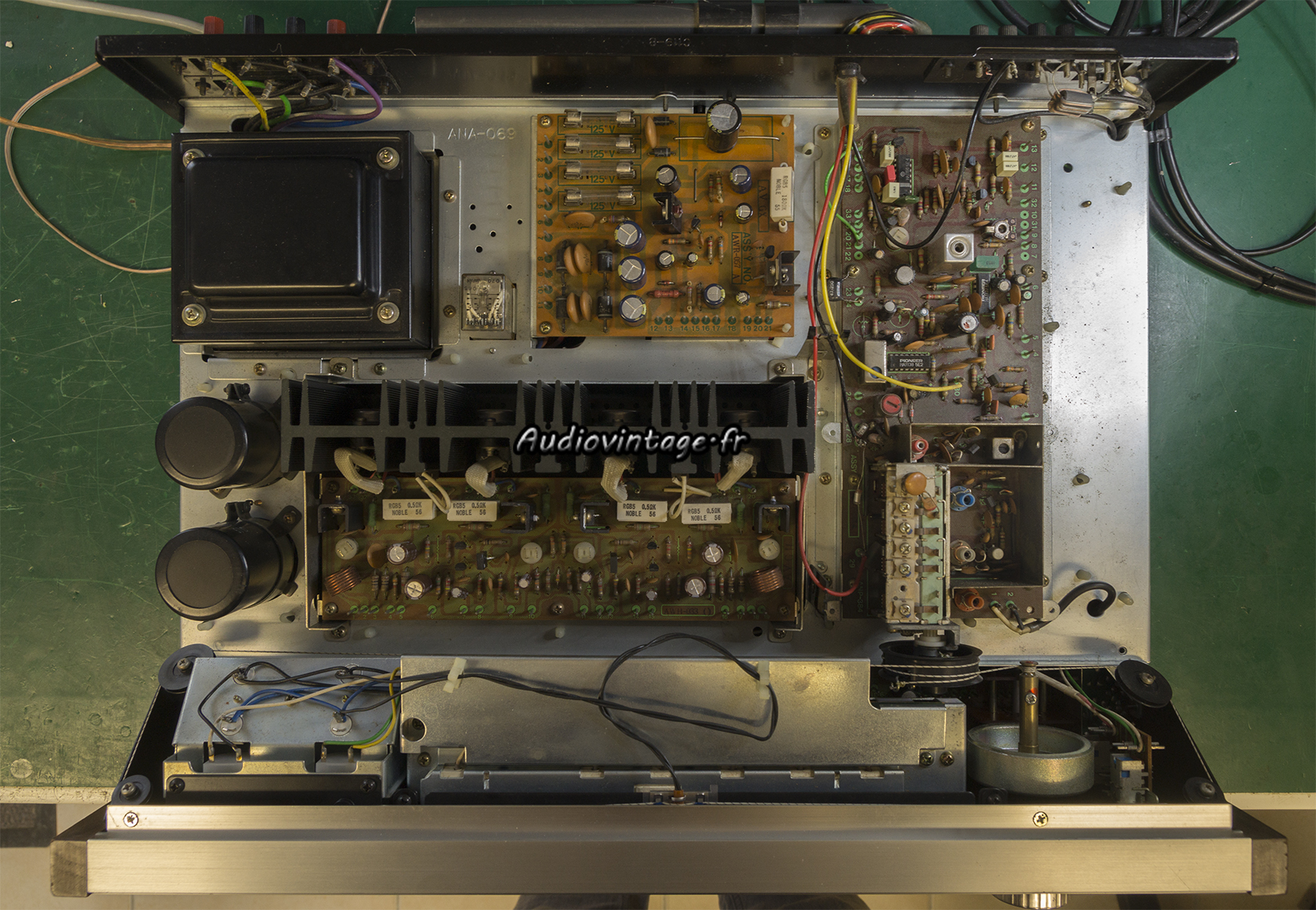

Pioneer SX-737
Pioneer SX-737

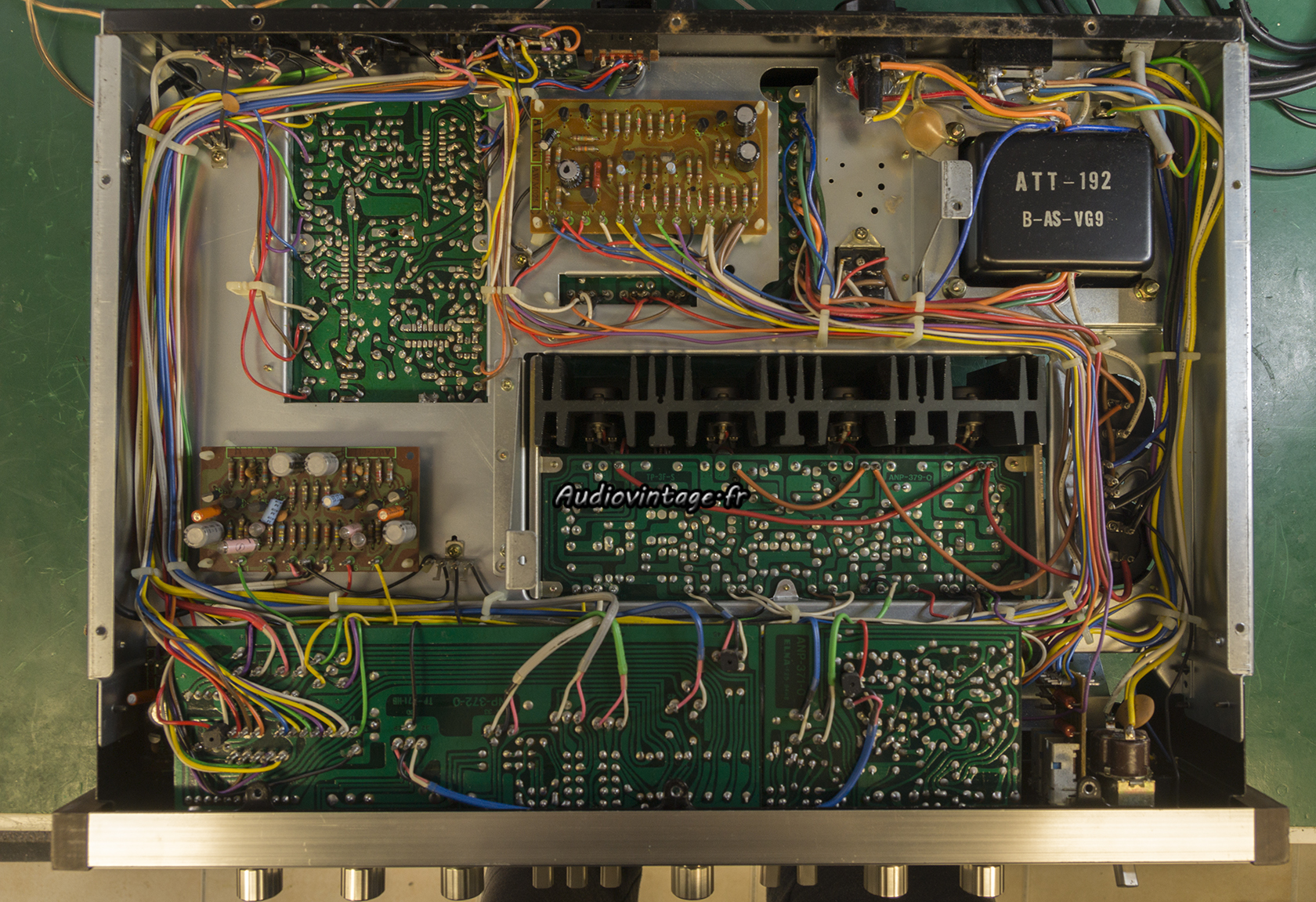

Il fonctionne, il ne fonctionne pas, il fonctionne, il ne fonctionne pas. Bref, le relais de protection HP n’en fait qu’à sa tête, mais ce n’est que le résultat d’un souci situé sur l’alimentation (transistor « fatigué »).

Pioneer SX-737

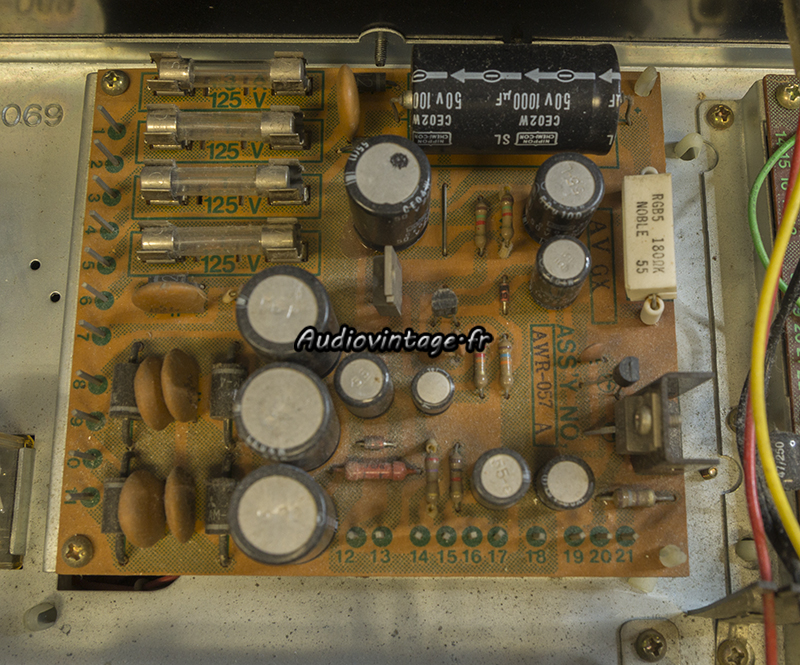

Commençons justement par l’alimentation.

Pioneer SX-737

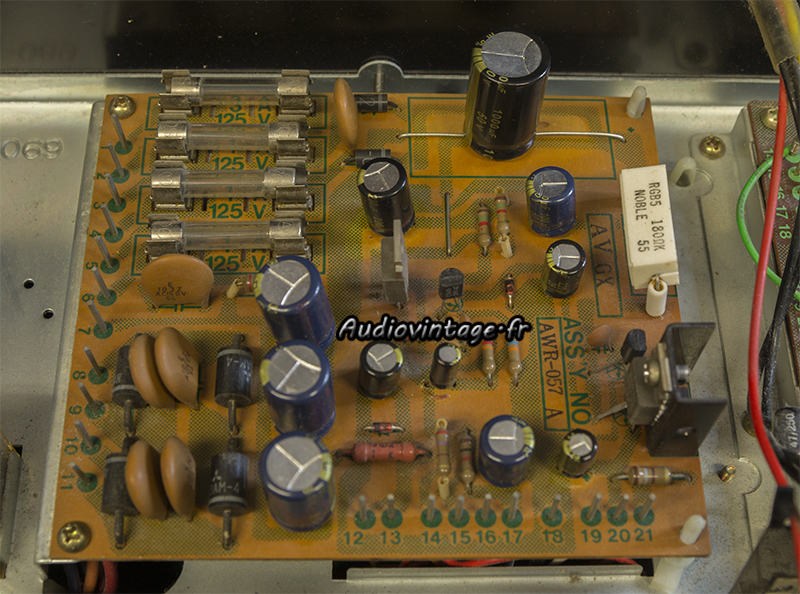

Celle-ci est entièrement révisée. Intervenir sous ce circuit sans démonter tout l’appareil est possible mais nécessite des talents de contorsionniste.

Pioneer SX-737
Le circuit de protection. Il n’a pas la réputation d’être d’une grande fiabilité, mais on va arranger cela.

Pioneer SX-737
Les condensateurs chimiques sont remplacés, tout comme certains transistors. Enfin une diode de protection pour le relais est ajoutée sous le circuit.

Pioneer SX-737

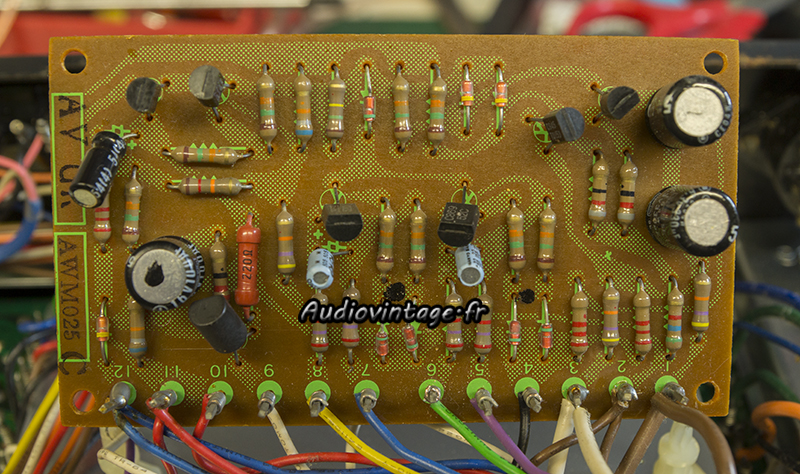

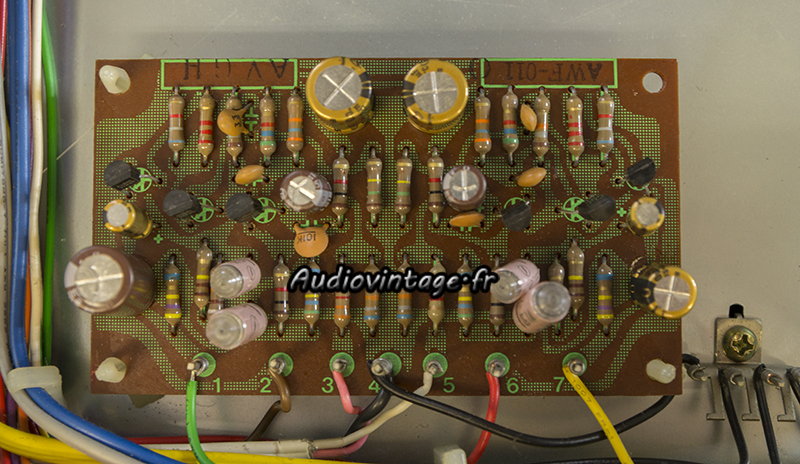

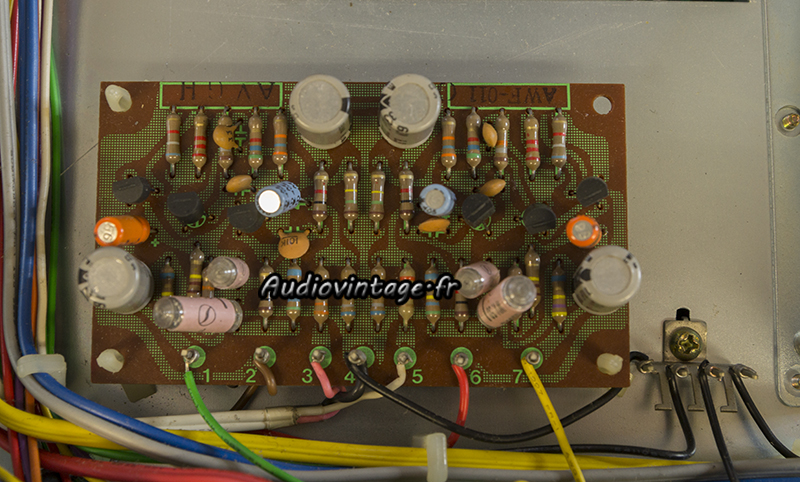

L’étage phono.

Pioneer SX-737
Condensateurs chimiques et transistors sont neufs.

Pioneer SX-737

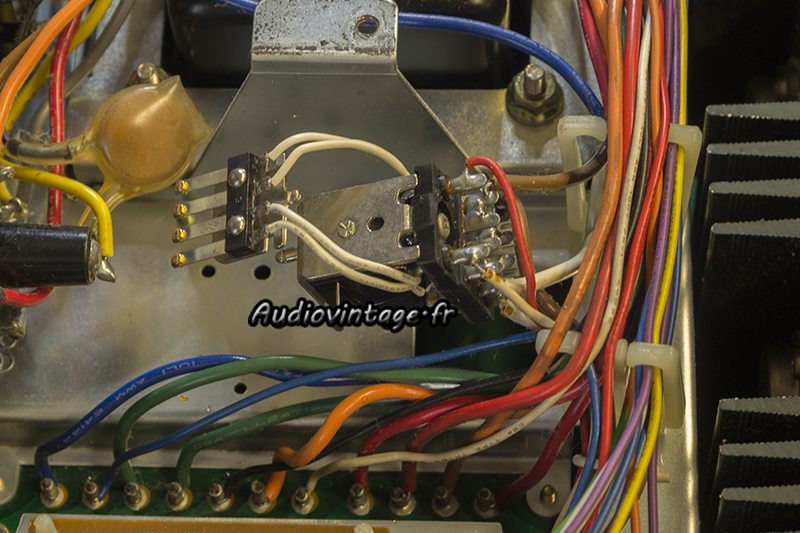

Le relais est ouvert et ses contacts nettoyés.

Pioneer SX-737

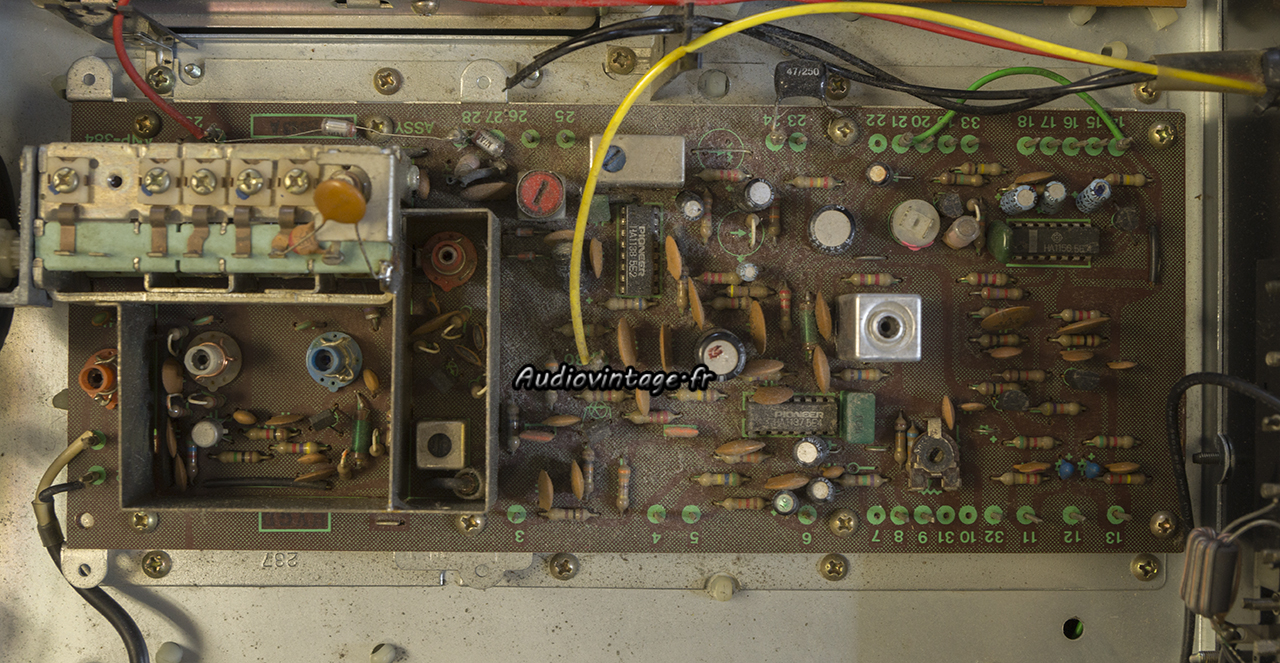

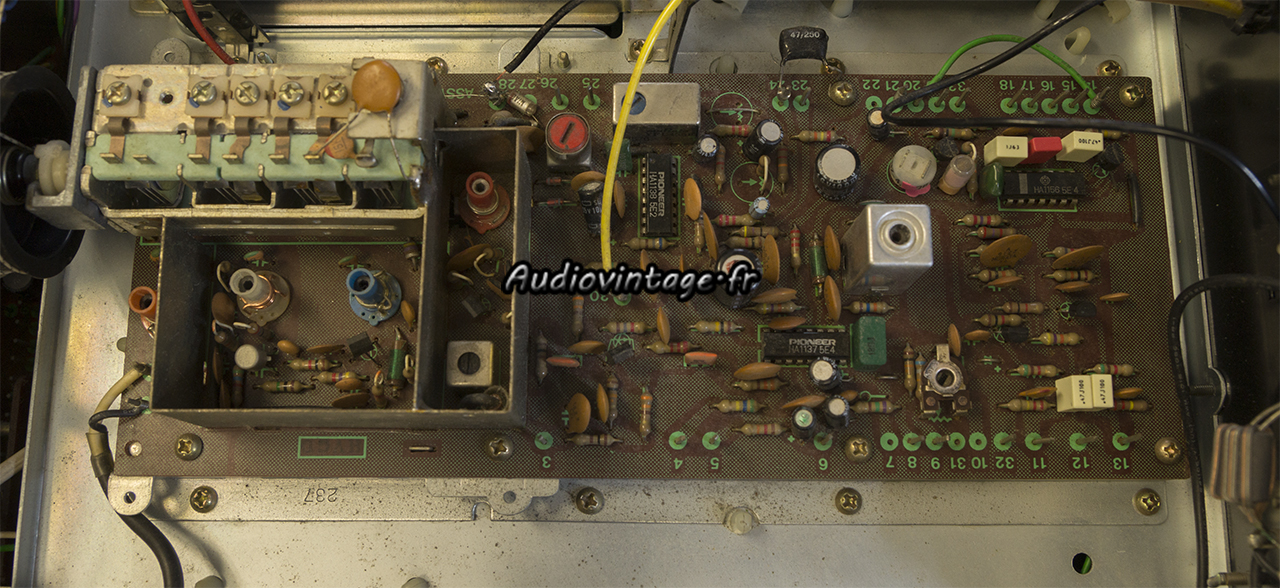

Le circuit tuner. Je ne suis pas le premier à passer par ici. Un peu de bricolage et l’antenne AM interne n’est plus reliée pour une raison que j’ignore.

Pioneer SX-737
Tout est reconnecté, quelques condensateurs chimiques et transistors sont remplacés. La section FM aura droit à un contrôle et ajustement plus tard.

Pioneer SX-737

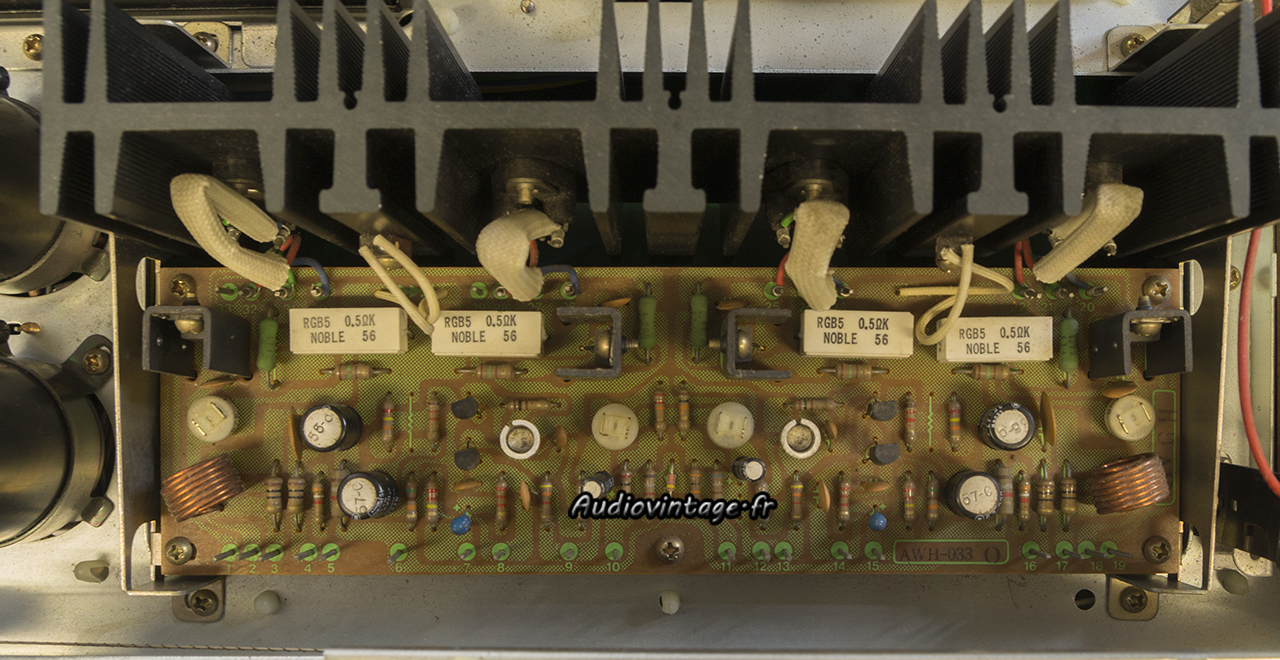

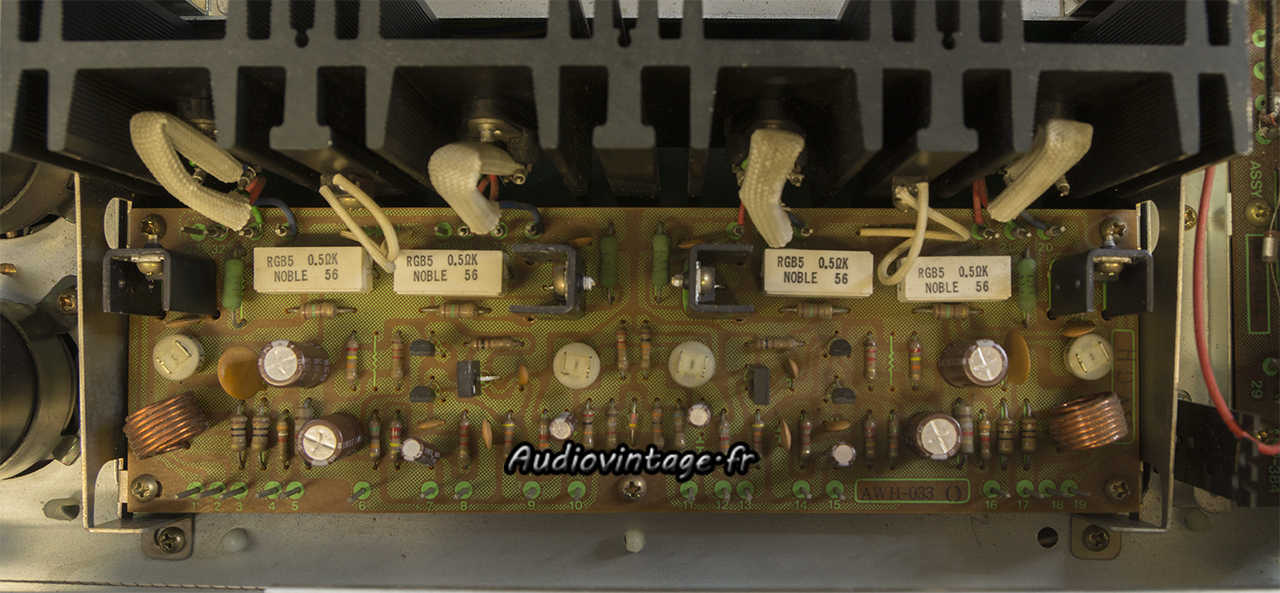

Le circuit driver.

Pioneer SX-737

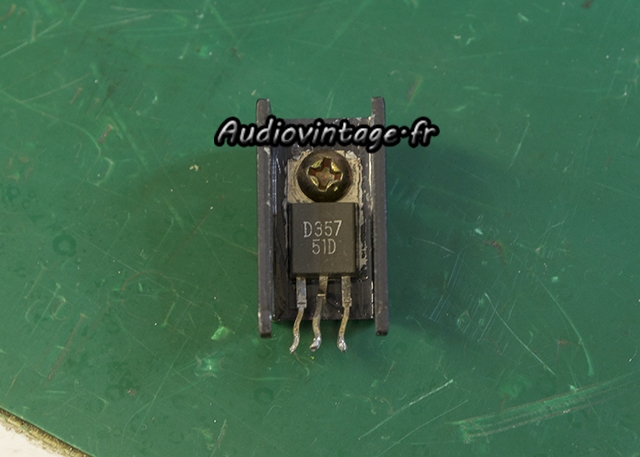

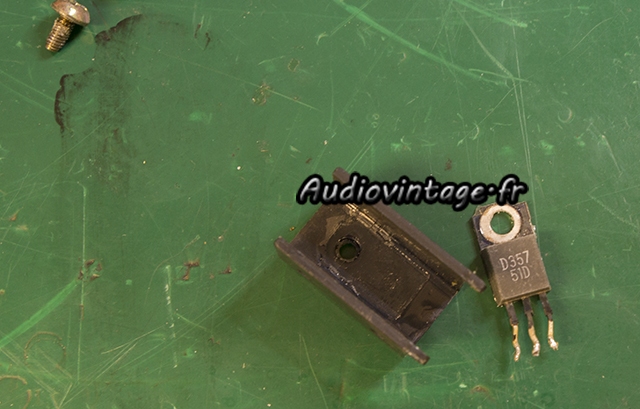

Les transistors drivers sont retirés.

Pioneer SX-737
Nettoyés, contrôlés, graisse fraîche.

Pioneer SX-737
Tous les chimiques sont remplacés, ainsi que certains transistors.

Pioneer SX-737

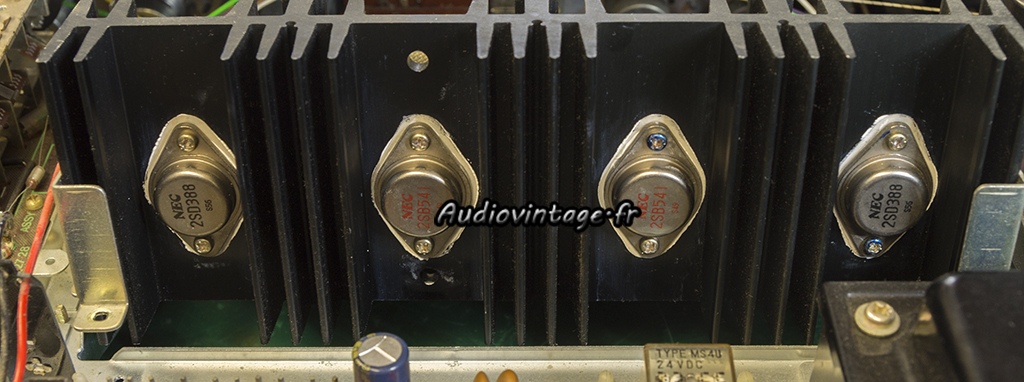

Les transistors de puissances sont démontés, mesurés et remontés avec de la graisse fraiche sur des micas neufs.

Pioneer SX-737

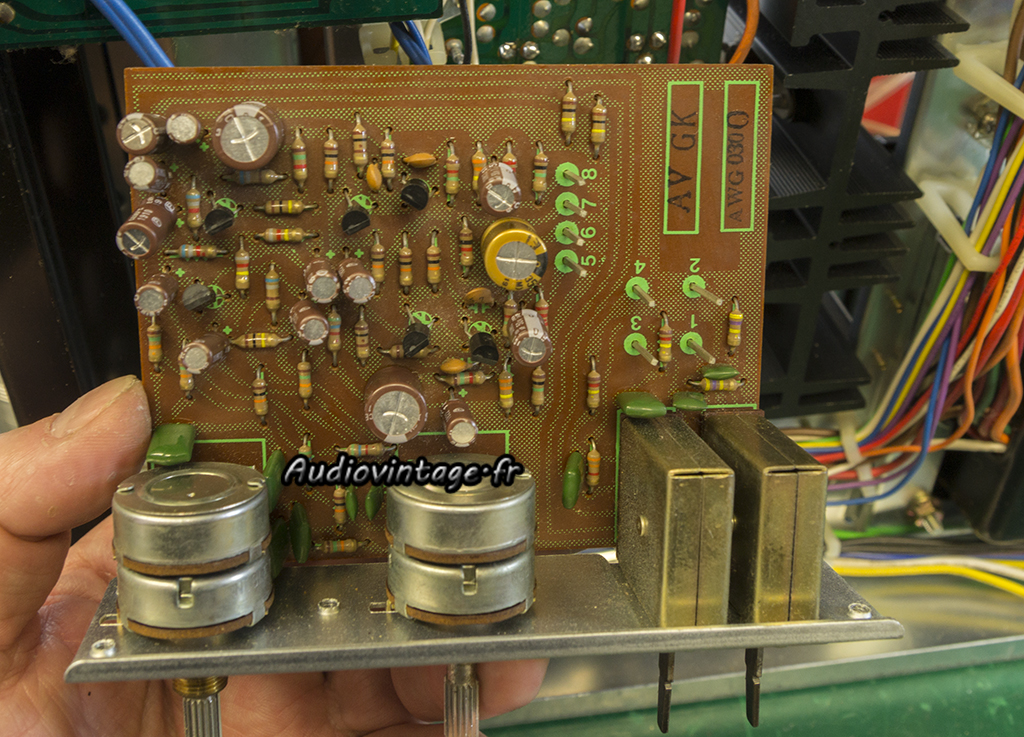

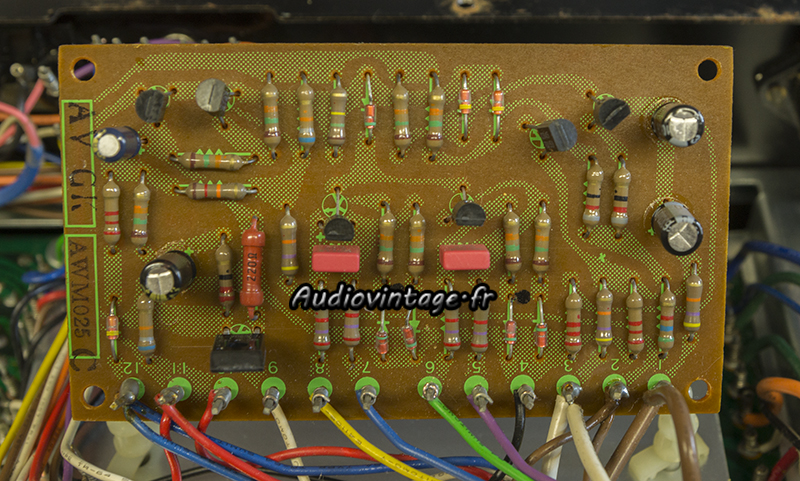

Le circuit de tonalité.

Pioneer SX-737

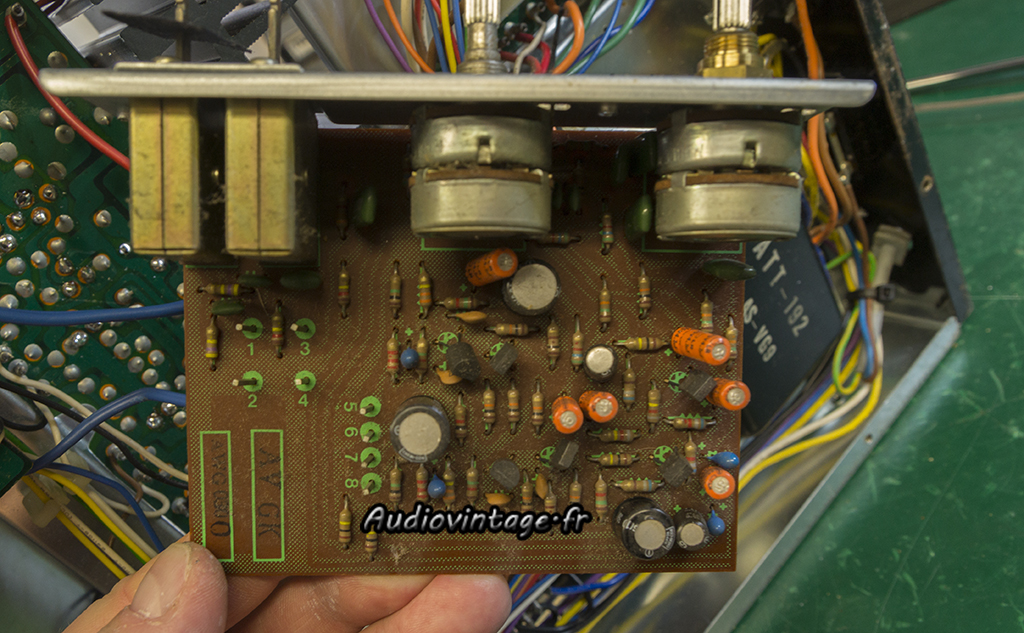

Condensateurs chimiques et transistors neufs.

Pioneer SX-737
Pioneer SX-737
Bias et offset sont réglés. La mini ampoule qui éclaire l’aiguille du tuner est remplacée.

Le tuner capte tout à fait correctement, néanmoins une petite visite est réalisée :

Pioneer SX-737

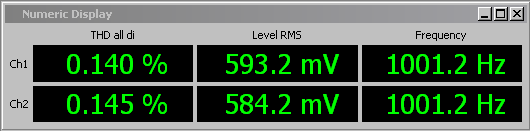

Avant réglage, distorsion en FM mono, générateur FM et tuner calé sur 98Mhz, 70dBµV en entrée antenne.

Pioneer SX-737

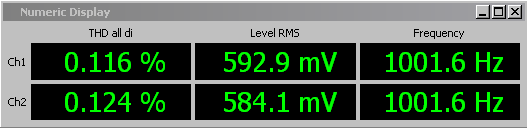

Après réglage, un gain faible mais un gain quand même 🙂

Pioneer SX-737
Pioneer SX-737

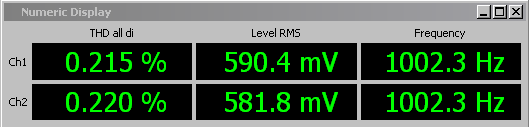

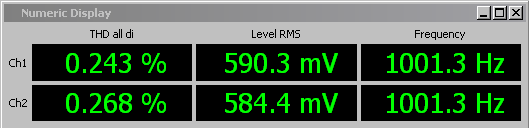

Même mesures avant/après, cette fois en stéréo. Ici aussi, un léger gain.

Pioneer SX-737

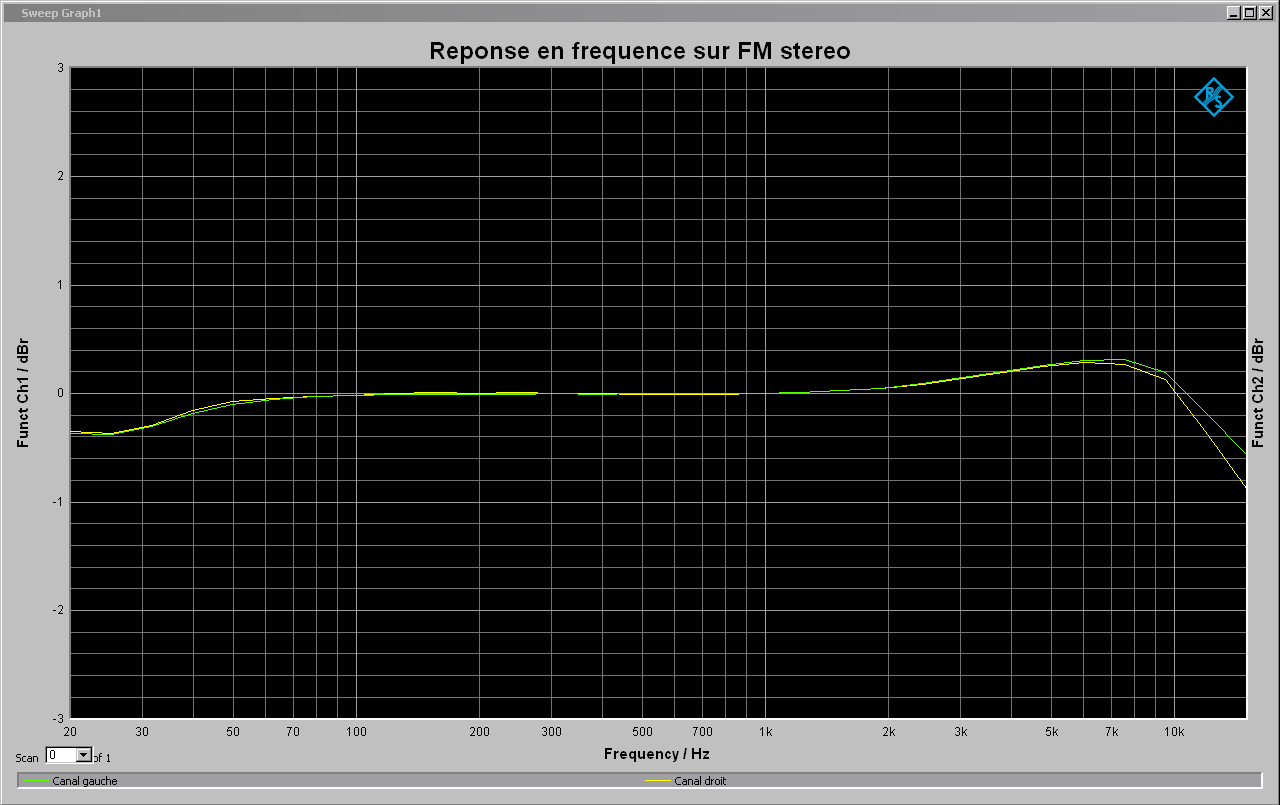

Réponse en fréquence. Générateur FM et tuner calé sur 98Mhz, en stéréo, balayage (sweep) des fréquences entre 20hz et 15khz.

Pioneer SX-737

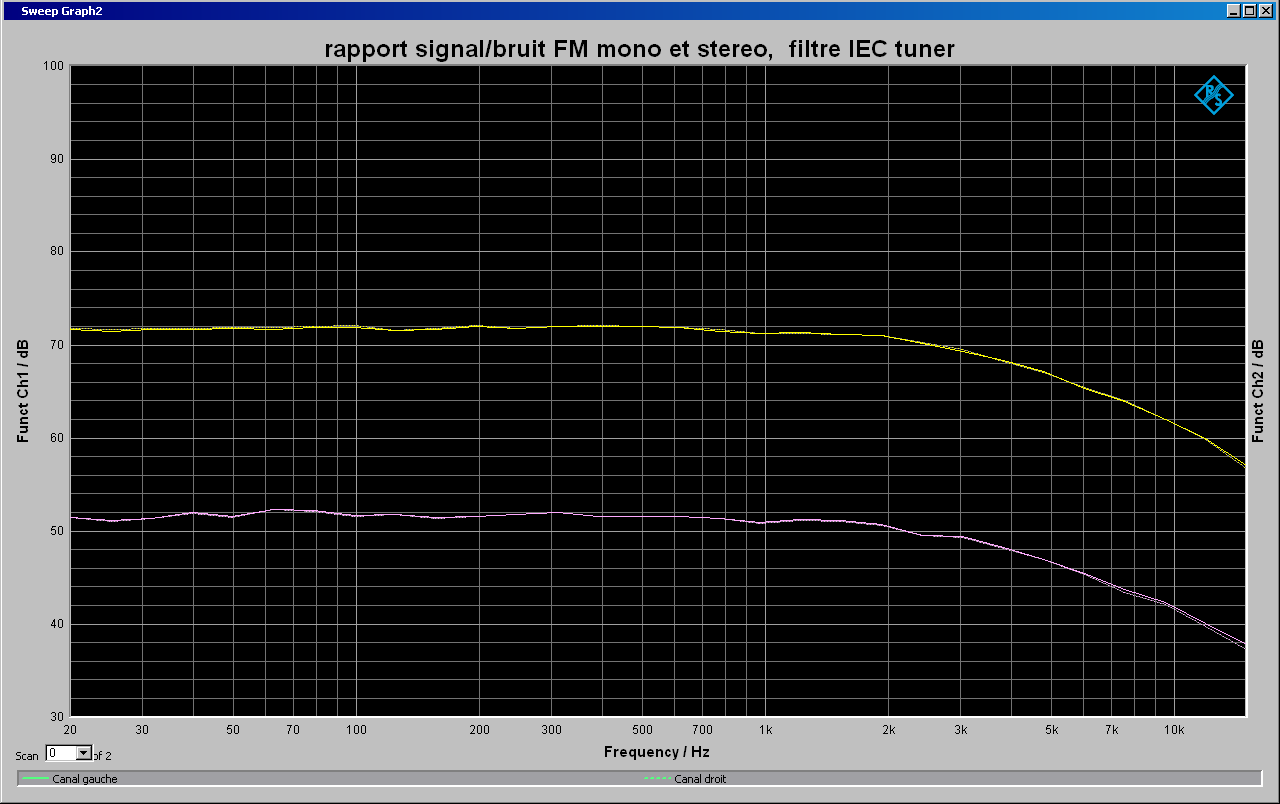

Rapport signal bruit en FM mono (courbe du haut) et stéréo (courbe du bas). Générateur FM et tuner calé sur 98Mhz, 80dBµV en entrée antenne.

Pioneer SX-737
Pioneer SX-737

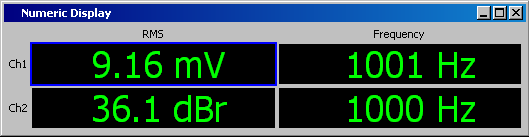

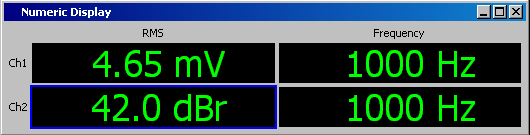

Pour en finir avec le tuner FM, un avant/après réglage de la séparation stéréo sur 98Mhz, 80dBµV en entrée antenne.

Passons aux mesures de la partie « ampli/préampli » :

Pioneer SX-737

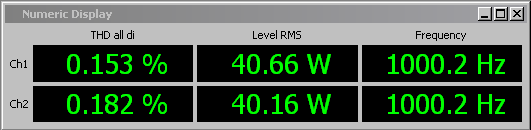

Distorsion à puissance nominale sous 8 ohms, entrée aux.

Pioneer SX-737

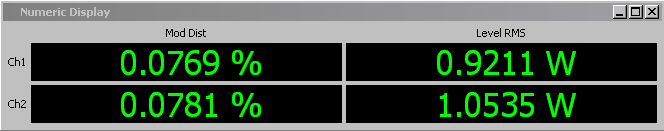

Distorsion d’Intermodulation relevée à 2x1w sous 8 ohms, entrée aux.

Pioneer SX-737

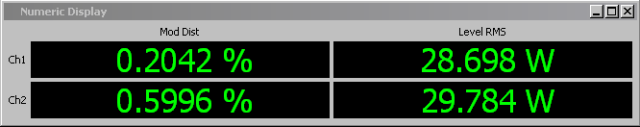

Distorsion d’Intermodulation relevée à 2x30w sous 8 ohms, entrée aux.

Pioneer SX-737

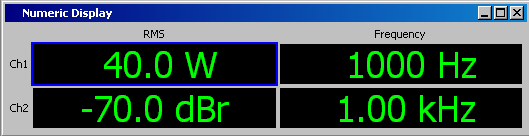

Diaphonie à puissance nominale sous 8 ohms et à 1khz, entrée aux.

Pioneer SX-737

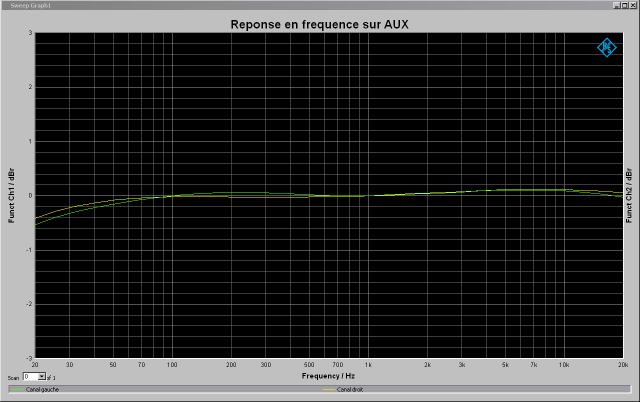

Réponse en fréquence sous 8 ohms (1w à 1khz) entrée aux.

Pioneer SX-737

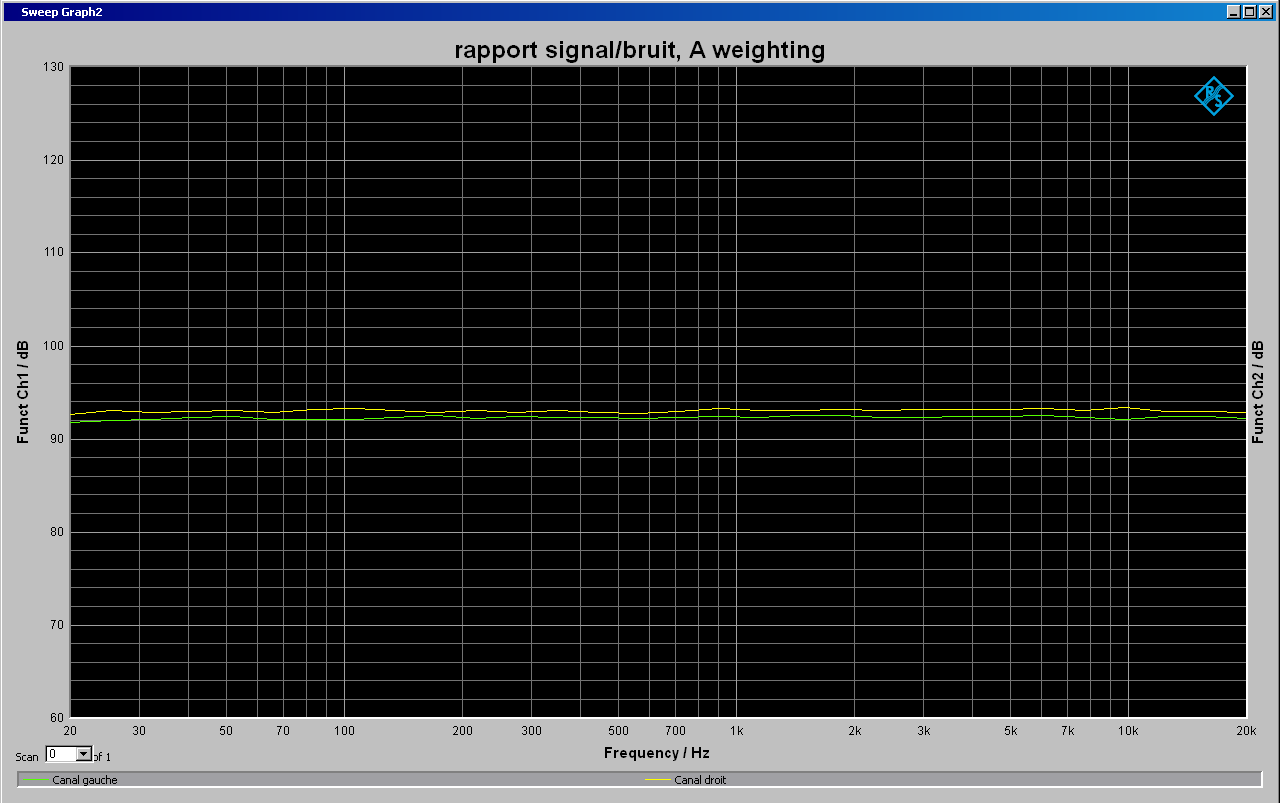

Rapport signal bruit sous 8 ohms (30w à 1khz) entrée aux, pondération A.

Pioneer SX-737

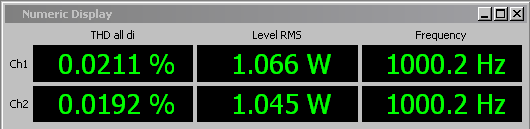

Distorsion relevée à 2x1w sous 8 ohms, entrée phono.

Pioneer SX-737

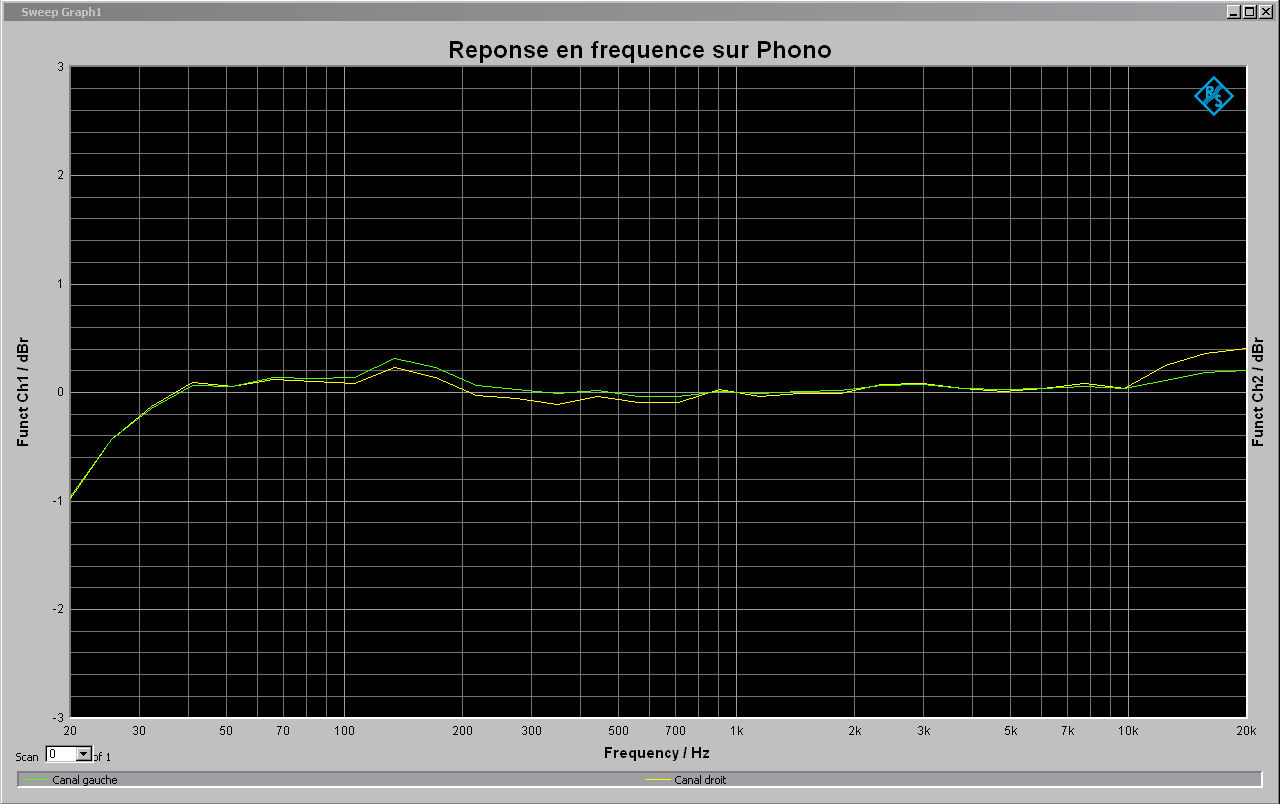

Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono.

Pioneer SX-737

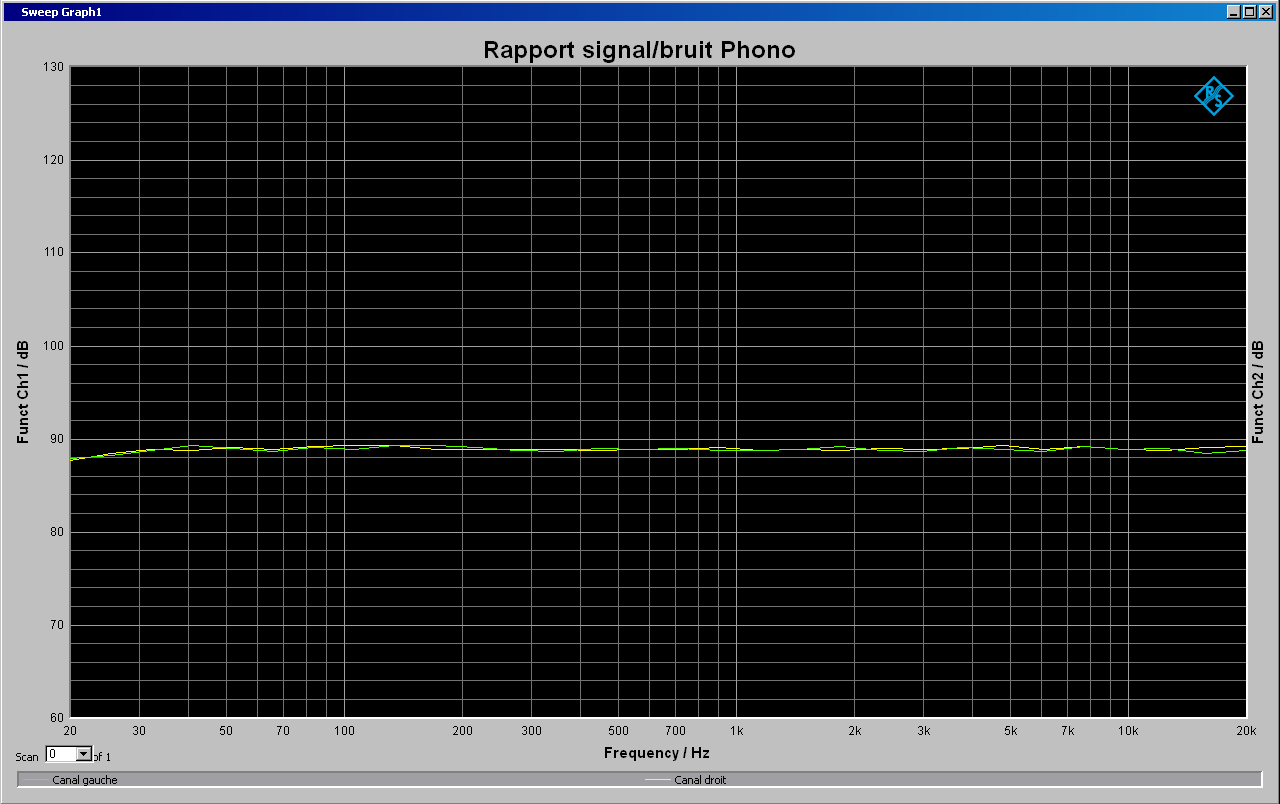

Rapport signal bruit sous 8 ohms (30w à 1khz) entrée phono, pondération A.

Pioneer SX-737
Pioneer SX-737
Pioneer SX-737
Pioneer SX-737

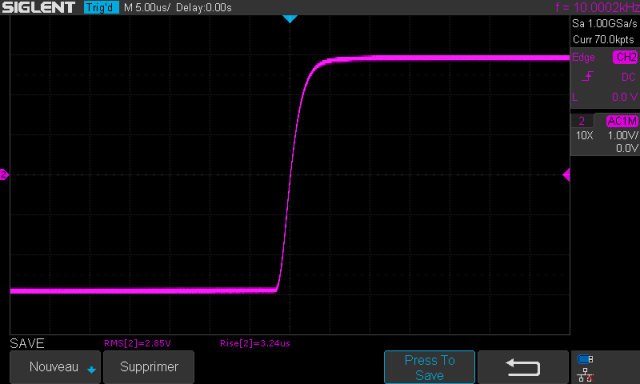

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.

Pioneer SX-737

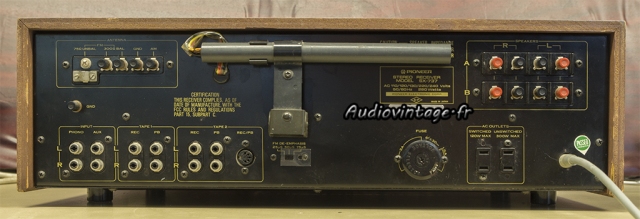

Connectique.
